菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。
它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。
供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。
本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
供方应提供所使用的标准。
本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。
设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
本技术协议书未尽事宜，由需方和供方协商确定。
标准和协议合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。
110kv-750kv架空送电线路设计技术规程
110kv-750kv架空送电线路设计技术规程110kV-750kV架空送电线路设计技术规程是用于指导设计和建设高电压架空送电线路的技术规范和标准。
以下是该规程主要内容：1. 设计范围：适用于电压等级在110kV-750kV之间的架空送电线路的设计。
2. 设计原则：根据电网规划和需求，确定线路的走向、电压等级、导线选择等基本设计原则。
3. 线路布置：根据区域地形、气候条件、电磁环境等因素，选择合适的线路走向和布置，确保线路的安全性和可靠性。
4. 杆塔设计：根据线路的电压等级、跨越距离、载荷条件等因素，设计合适的杆塔结构和支撑设施，确保杆塔的稳定性和承载能力。
5. 导线选择：根据线路的电压等级和输送功率要求，选择合适的导线类型和规格，确保导线的电气性能和输电能力。
6. 地线设计：根据线路的电压等级和地质条件，设计合适的地线系统，确保线路的接地性能和防雷能力。
7. 绝缘设计：根据线路的电压等级和操作环境，设计合适的绝缘系统，确保线路的绝缘性能和安全可靠性。
8. 荷载计算：根据线路的电流负载、风荷载、冰荷载等因素，进行合理的荷载计算，确保线路的安全承载能力。
9. 安全间隙：根据线路的电压等级和操作环境，确定合适的安全间隙，以确保线路的安全运行和防护措施。
10. 塔基设计：根据杆塔的类型和地质条件，设计合理的塔基结构，确保杆塔的稳固和耐久性。
11. 线路标志：根据线路的走向和交通规定，设置合适的线路标志和警示信号，以提醒人们防止触电和事故。
12. 施工要求：根据设计要求，制定合理的施工方案和施工要求，确保施工的安全和质量。
总之，110kV-750kV架空送电线路设计技术规程是对高电压架空送电线路设计的技术要求和标准，旨在保障线路的安全、可靠和经济运行。
110kV线路保护装置技术规范
110kV XX输变电新建工程110kV线路保护装置技术规范书2020年05月一通用部分1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。
投标厂商应满足《国家电网公司十八项电网重大反事故措施（试行）》以及《国家电网公司输变电工程通用设备（2009年版）》，满足变电站无人值班的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表。
1.1.1 本规范提出了110kV线路保护设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括但不限于下列内容：1.2.1 提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2 提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3 提供设备安装、使用的说明书。
1.2.4 提供试验和检验的标准，包括试验报告和试验数据。
1.2.5 提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。
110kV电力电缆技术条件书(1200mm2)
技术条件书110kV交联聚乙烯绝缘、皱纹铝包、阻水层、聚乙烯护套1×1200mm2铜芯电力电缆及其附件型号：YJLW03-Z-64/110-1×1200mm2南通电力设计院有限公司工程设计乙级A232004017号2012年11月1、工作环境1.1、海拔高度＜1000m1.2、环境温度空气-10℃~+40℃沟道填沙-5℃~+30℃土壤直埋-5℃~+25℃1.3、热阻系数塑料管道 2.0℃·m/W沟道填沙 3.0℃·m/W土壤直埋 1.2℃·m/W1.4、污秽等级III级(2.5cm/kV)1.5、土壤电阻率100Ω/m1.6、地震烈度里氏7度，持续三个正弦波2、系统特征2.1、电压标称电压110kV系统最高电压126kV2.2、绝缘水平雷电冲击耐受电压550kV，pea1min工频耐受电压185/200kV(外绝缘，干试) 2.3、频率50Hz2.4、电流按照2×JL/G1A-300/25-48/7导线计算最1170A大工作电流2.5、系统中性点接地方式单点接地3、安装条件3.1、电缆敷设方式电缆沟、电缆夹层及排管等；电缆排管、沟内雨季有水。
3.2、电缆排列方式水平排列3.3、电缆间距275mm3.4、电缆线路长度~570m3.5、分段长度~570m3.6、护层保护方式线路侧直接接地，变电站侧经保护器Y0接地4、技术标准规范电缆本体及其附件的制造、供货、测试、验收等均应符合相关标准和规范：《额定电压110kV交联聚乙烯绝缘电力电缆及其附件》GB 11017-2002 《高压电缆选用导则》DL/T 401-2002《电力工程电缆设计规范》GB 50217-2007 《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006 以及IEC-223、IEC-229、IEC-230、IEC-502、IEC-540、IEC-840、IEC-859等(包括招、投标文件中所涉及的其它)标准文件的最新版本所确定的最高技术要求。
1、110kV线路维护项目技术方案
110kV线路维护项目技术方案根据管道公司《电气专业管理程序》规定，为确保110kV线路安全平稳为保证外电线路维护工作顺利实施，特编制本方案。
1、线路概况110kV线路由220kV变电站至110kV变电所，110kVI线长25.13公里，110kVII线长25.07公里，两段线路全长50.2公里。
线路自变电站出线两条，两个塔相距几十米，并联进入。
导线型号为LGJ-185/25，绝缘子型号为悬垂FXBW-110/100，耐张FXBW-110/120，吊串FXBW-110/100。
2、编制依据Q/SYGD1022-2014《输配电线路运行维护技术手册》GB26859-2011《电力安全工作规程电力线路部分》GBT36291.2-2018《电力安全设施配置技术规范第2部分：线路》GBT2694-2010《输电线路铁塔制造技术条件》DLT765.1-2001《架空配电线路金具技术条件》3、管理职责3.1生产科职责3.1.1负责外电线路的招投标管理工作；3.1.2负责外电线路巡护方案的编制与实施。
3.1.3负责审核、批准代维单位报审的工作计划，并督促、监督计划实施。
3.1.4负责定期组织开展外电线路设备评级、运行风险评价工作。
3.1.5负责组织每年秋季外电线路徒步巡线检查。
3.1.6负责组织事故分析和事故抢险。
3.1.7负责对代维单位维护工作进行绩效考核，支付相关费用。
3.2职责3.2.1负责外电线路的日常管理工作。
3.2.2负责外电线路的台账档案的更新、整理工作。
3.2.3负责向泰安市供电公司上报维检修计划。
3.2.4负责外电线路抢修时的监管。
3.3维抢修队职责3.3.1每年秋季参与外电线路徒步巡线检查。
3.3.2参与外电线路抢修时的监管。
3.4代维单位职责3.4.1严格按照合同条款履行乙方义务和职责。
3.4.2达到山东省电网公司的安全控制指标。
3.4.3完善外电线路的台账档案管理，档案资料符合实际，记录填写如实、规范整齐。

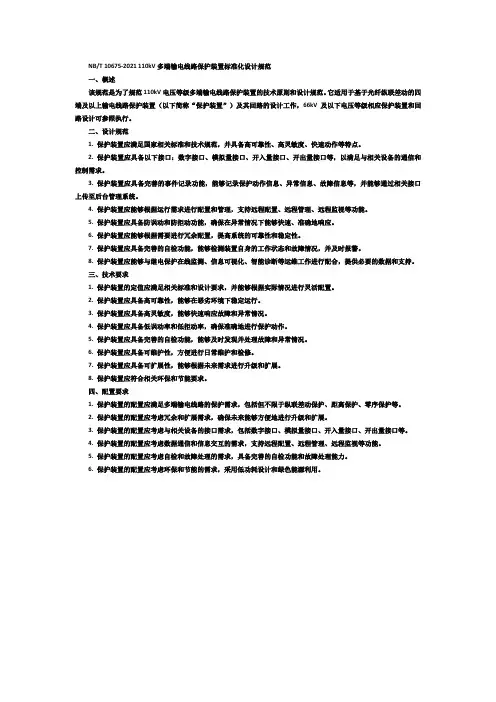

nbt10675 110kv多端输电线路保护装置标准化
NB/T 10675-2021 110kV多端输电线路保护装置标准化设计规范一、概述该规范是为了规范110kV电压等级多端输电线路保护装置的技术原则和设计规范。
它适用于基于光纤纵联差动的四端及以上输电线路保护装置（以下简称“保护装置”）及其回路的设计工作，66kV及以下电压等级相应保护装置和回路设计可参照执行。
二、设计规范1. 保护装置应满足国家相关标准和技术规范，并具备高可靠性、高灵敏度、快速动作等特点。
2. 保护装置应具备以下接口：数字接口、模拟量接口、开入量接口、开出量接口等，以满足与相关设备的通信和控制需求。
3. 保护装置应具备完善的事件记录功能，能够记录保护动作信息、异常信息、故障信息等，并能够通过相关接口上传至后台管理系统。
4. 保护装置应能够根据运行需求进行配置和管理，支持远程配置、远程管理、远程监视等功能。
5. 保护装置应具备防误动和防拒动功能，确保在异常情况下能够快速、准确地响应。
6. 保护装置应能够根据需要进行冗余配置，提高系统的可靠性和稳定性。
7. 保护装置应具备完善的自检功能，能够检测装置自身的工作状态和故障情况，并及时报警。
8. 保护装置应能够与继电保护在线监测、信息可视化、智能诊断等运维工作进行配合，提供必要的数据和支持。
三、技术要求1. 保护装置的定值应满足相关标准和设计要求，并能够根据实际情况进行灵活配置。
2. 保护装置应具备高可靠性，能够在恶劣环境下稳定运行。
3. 保护装置应具备高灵敏度，能够快速响应故障和异常情况。
4. 保护装置应具备低误动率和低拒动率，确保准确地进行保护动作。
5. 保护装置应具备完善的自检功能，能够及时发现并处理故障和异常情况。
6. 保护装置应具备可维护性，方便进行日常维护和检修。
7. 保护装置应具备可扩展性，能够根据未来需求进行升级和扩展。
8. 保护装置应符合相关环保和节能要求。
四、配置要求1. 保护装置的配置应满足多端输电线路的保护需求，包括但不限于纵联差动保护、距离保护、零序保护等。
东外环110kV电力电缆专用技术规范
东外环110kV电力线路改造工程110kV电力电缆专用技术规范山东联能电力设计有限公司二〇一七年四月目录1 标准技术参数表 (1)2 项目需求部分 (4)2.1货物需求及供货范围一览表 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3推荐的备品备件、专用工具和仪器仪表供货表 (5)2.4图纸资料提交单位 (5)2.5工程概况 (5)2.6使用条件 (6)2.7项目单位技术差异表 (6)3 投标人响应部分 (7)3.1技术偏差表（投标人填写） (7)3.2投标人需提供的设备图纸及资料 (7)3.3主要组部件材料 (8)1 标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
电缆结构技术参数见表1；电缆电气技术参数见表2；电缆非电气技术参数见表3；电缆其它技术参数见表4。
表1 电缆结构技术参数表序号项目单位标准参数值投标人保证值备注1 导体材料/ 铜投标人填写结构/ 紧压圆形投标人填写对800mm2截面及以下630 投标人填写最少单线根数×单线直径根×mm53单线直径由投标人提供投标人填写对应630mm2截面导体外径及其偏差mm 30.0±0.2 投标人填写2 导体屏蔽绕包半导电带层×厚层×mm 2*0.12投标人填写挤包半导电层厚度mm 1.2投标人填写16.5 投标人填写对应630mm2截面最薄点厚度不小于mm 95t % 投标人填写最大厚度不大于mm 105t % 投标人填写偏心度不大于% 6 投标人填写4 绝缘屏蔽厚度mm 1.0投标人填写外径及其偏差mm67.3（-1.0，+1.5）投标人填写5 缓冲层半导电弹性材料层×厚层×mm 投标人填写具有纵向阻水功能的半导电阻水膨胀带弹性材料层×厚层×mm 2*2.0投标人填写6 金属套材料挤包皱纹铝套投标人填写焊接皱纹铝套投标人填写皱纹套波峰外径mm 项目单位提供投标人填写皱纹套波谷外径mm 项目单位提供投标人填写皱纹间距mm 项目单位提供投标人填写铝套投标人填写平均厚度不小于标称厚度t mm2.0投标人填写对应630mm2截面最薄点厚度不小于mm 90t % 投标人填写7 防腐层材料/ 电缆沥青投标人填写8 外乎套材料聚乙烯投标人填写颜色/ 投标人填写平均厚度不小于标称厚度t mm4.5 投标人填写对应630mm2截面最薄点厚度不小于mm 90t % 投标人填写9 导电层石墨涂层/ 石墨投标人填写挤包半导电层，厚度mm 投标人填写10 电缆外径及偏差mm 94.1 投标人填写表2 电缆电气技术参数表序号项目单位标准参数值投标人保证值备注1 20℃时导体最大直流电阻Ω/km 0.0283 投标人填写对应630 mm2截面2 90℃时导体最大交流电阻Ω/km 0.0383投标人填写3 20℃时金属套最大直流电阻Ω/km 0.0682投标人填写4 导体半导电屏蔽层老化前后90℃时电阻率Ω·m ≤1000 投标人填写5 绝缘半导电屏蔽层老化前后90℃时电阻率Ω·m ≤500 投标人填写6 护套挤包半导电层老化前后90℃时电阻率Ω·m ≤1000 投标人填写7 局部放电（灵敏度5pC或更优，96kV下）pC 无可检测出的放电投标人填写8 tanδ（导体温度95℃～100℃，64kV下）≤8×10-4投标人填写9 雷电冲击试验（导体温度95℃～100℃，正负极性各10次）kV 550 投标人填写10 电缆电容μF/km 0.20投标人填写11 出厂工频电压试验(30 min）kV 160 投标人填写12 安装后工频电压试验(60 min）kV 128 投标人填写13 出厂外护套负极性直流试验(1 min）kV 25 投标人填写14 安装后外护套负极性直流试验(1 min）kV 10 投标人填写15外护套雷电冲击电压试验（正负极性各10次）kV 37.5 投标人填写16 外护套的绝缘电阻M Ω·km >10投标人填写表3 电缆非电气技术参数表序号项目单位标准参数值投标人保证值备注1 绝缘老化前抗张强度不小于MPa 12.5 投标人填写老化前断裂伸长率不小于% 200 投标人填写老化后抗张强度变化率不超过% ±25 投标人填写老化后断裂伸长率变化率不超过% ±25 投标人填写电缆段老化后抗张强度变化率不超过% ±25 投标人填写电缆段老化后断裂伸长率变化率不超过% ±25 投标人填写绝缘收缩试验不大于% 4 投标人填写热延伸负荷下伸长率不大于% 125 投标人填写冷却后永久伸长率不大于% 10 投标人填写微孔杂质和突起大于0.05 mm的微孔个0 投标人填写大于0.025 mm，小于、等于0.05 mm的微孔不大于个/10cm318 投标人填写大于0.125 mm的杂质个0 投标人填写大于0.05 mm，小于、等于0.125 mm的杂质不大于个/10cm3 6 投标人填写大于0.25 mm的半透明物个0 投标人填写半导电屏蔽层与绝缘层界面大于0.05 mm的微孔个0 投标人填写导体半导电屏蔽层与绝缘层界面大于0.125 mm突起个0 投标人填写绝缘半导电屏蔽层与绝缘层界面大于0.125 mm突起个0 投标人填写PE PVC 投标人填写2 外护套老化前抗张强度不小于MPa 12.5 12.5 投标人填写老化前断裂伸长率不小于% 300 150 投标人填写老化后抗张强度不小于MPa —12.5 投标人填写老化后断裂伸长率不小于% —150 投标人填写老化后抗张强度变化率不超过% —±25 投标人填写老化后断裂伸长率变化率不超过% —±25 投标人填写电缆段老化后抗张强度变化率不超过% ±25 ±25 投标人填写电缆段老化后断裂伸长率变化率不超过% ±25 ±25 投标人填写高温压力试验，压痕深度不大于% 50 50 投标人填写热冲击试验—不开裂投标人填写低温冲击试验—不开裂投标人填写低温拉伸，断裂伸长率不小于% —20 投标人填写热失重，最大允许失重mg/cm2— 1.5 投标人填写碳黑含量%2.0～3.0—投标人填写刮磨试验，作用力N 550 550 投标人填写3 金属套焊缝抗张强度不小于MPa 75投标人填写腐蚀扩展，腐蚀范围不大于mm 10 投标人填写气密性试验（0.4±0.01）MPa的压力下/ 2h无泄漏投标人填写表4 电缆其它技术参数表序号项目单位标准参数值投标人保证值备注1 电缆在正常使用条件下的寿命年≥30 投标人填写2 导体短路电流（250℃）kA/ s 90.8投标人填写3 金属套短路电流（200℃）kA/ s 34.6 kA /2s 投标人填写4 电缆敷设时的最小弯曲半径m 1800 投标人填写5 电缆运行时的最小弯曲半径m 1800 投标人填写6 电缆敷设时的最大牵引力N/mm270投标人填写7 电缆敷设时的最大侧压力N/m 5000投标人填写8 电缆最大盘长m 536 投标人填写9 电缆盘尺寸mm 投标人填写10 电缆质量kg/m 11.4 投标人填写11 最大卤素含量（低毒电缆）mg/g 投标人填写12 最大烟密度（低烟）投标人填写13 电缆成束燃烧试验投标人填写14 在U m和100%负荷因数时最大允许连续载流量见项目单位敷设具体要求A 投标人填写注：1. 使用环境条件见2.6节和表9，买方对载流量有特殊要求时单独提出。
110kv 架空配电线路设计技术规程
110kv 架空配电线路设计技术规程
110kV架空配电线路设计技术规程是指在电力系统中针对110kV架空配电线路的设计和施工所遵循的技术规范和标准。
以下是一份可能包含的技术规范和标准的概述：
1. 设计原则和基本要求：规定了设备和线路布置的基本要求，包括安全可靠性、电磁兼容性和可维护性等。
2. 线路参数选择：包括导线截面选择、绝缘子的选取、杆塔结构和高度的确定等。
3. 杆塔设计：规定了杆塔的类型、结构和材料选用，以及相关的负荷计算和抗风设计要求。
4. 导线选用和布置：确定了导线的选用标准和细节设计，包括导线类型、距离、间距等。
5. 绝缘子设计：规定了绝缘子的选取、安装和绝缘距离的计算等。
6. 接地设计：确定了接地系统的设计原则和要求，并规定了接地电阻和接地电流的要求。
7. 路标和标识：规定了线路上路标和标识的要求，包括警示标志和安全标志等。
8. 施工质量控制：规定了施工过程中的质量检查和验收要求，
确保施工符合相关标准。
9. 安全和环保要求：规定了施工过程中需要遵守的安全和环保要求，包括土地使用、水源保护和噪音控制等。
10. 监测和检修：规定了线路监测和检修的方法和要求，包括巡视和维护等。
以上只是一份可能的技术规范和标准的概述，具体的110kV 架空配电线路设计技术规程可能会根据实际情况和国家或地区的标准进行调整和补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新疆天业集团自备热电厂2×300MW机组工程系统继电保护设备招标110kV 线路保护技术规范书1、总则1.1 引言提供设备的厂家，应获得ISO-9001资格认证书或具备等同质量认证证书，必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的线路保护装置应在中国部级检测中心通过动模试验。
投标厂商应满足原国电公司《国家电网公司发电厂重大反事故措施（试行）》和《国家电网公司十八项电网重大反事故措施(试行)》。
提供的产品应有部级鉴定文件或等同有效的证明文件。
卖方应提供设备近三年运行业绩表。
1.1.1本规范书提出了110kV线路保护设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求；如有异议，应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.1.4本规范书所使用的标准如遇与卖方所执行的标准不一致按较高的标准执行。
1.1.5本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2 供方职责供方的工作范围将包括下列内容，但不仅仅限于此内容。
1.2.1 提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2 提供型式试验和常规试验数据，以便确认供货设备能否满足所有的性能要求。
1.2.3 提供设备安装、使用的说明书。
1.2.4 提供试验和检验的标准，包括试验报告和试验数据。
1.2.5提供图纸，制造和质量保证过程的一览表以及标书规定的其它资料。
1.2.6提供设备管理和运行所需有关资料。
1.2.7 所提供设备应发运到规定的目的地。
1.2.8 如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知买方，并经买方确认后，才能进行设备制造。
1.2.9 在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。
1.2.10 现场服务2、供货范围表见招标范围3. 技术资料、图纸和说明书3.1 卖方应在报价书中提供与本规范书有关的样本，其中包括成套保护装置，标准部件、各种逻辑回路、有关继电器选择开关，信号灯样本等以备买方查核，样本中还应包括各种额定值数据、接点数量及其数据、各元件性能、功率消耗(包括交流及直流回路，正常及动作情况)及使用说明等必需的资料。
供方还应提供装置运行及改进情况3.2 技术资料，图纸和说明书格式3.2.1 全部图纸应为A4幅面，并有完整图标，采用国标单位制。
图中字体不得小于3mm。
3.2.2 提供最终修改图的USB接口存储优盘(图形文件能够被PC机AutoCAD for windows 2000版支持)。
3.3 供确认的图纸在技术协议签字后1周内，供方应以快件方式提供供确认和了解的资料和图纸。
a)装置的交流和直流接线及输出接点图及它们的图例符号说明，跳闸回路图及说明。
b)保护柜屏面布置图及图例符号说明和所有元件技术参数表。
c)保护柜背面接线图。
d)装置的方框原理图及其说明，各套装置及其元件的原理接线及动作原理的说明。
e)继电器和选择开关使用导则。
f)保护装置详细的整定计算导则及计算实例。
卖方应根据买方提供的系统参数，进行详细的整定计算，并向买方提供装置整定计算过程，各项整定值及灵敏度验算等结果，这些结果由买方予以确认。
当在某一种运行方式下整定范围和灵敏度不够时，双方应对整定原则及装置接线的更改取得一致意见。
买方有权要求供方对设备部件按合同做出修改而不发生任何额外费用。
在收到买方最终确认图之前采购或制造时的材料应由供方承担全部风险和费用。
买方的认可并不能解除供方对其图纸的完整性与准确性应负的责任；产品应符合合同规范的规定。
3.4 供买方设计的图纸供方在联络会议后的1周内，应提供经过联络会议修改后的全部正式图纸及资料和USB接口存储优盘及支撑软件，供买方设计。
a)经过设计联络会议修改后的全部正式图纸及资料。
b)保护装置各个部件的内部接线图和图例符号说明。
c)保护柜内部接线图，包括保护柜背面布置图及说明。
d)保护柜内端子配置布置图。
e)保护柜内端子排的端子排列图。
f)试验板的接线图。
g)保护柜地脚螺丝安装图。
h)合同设备施工时所必需的其他原理图。
i)所有图纸的软盘及支持软件。
3.5 其他资料和说明书3.5.1卖方应提供给买方装置投产前试验用的详细的试验说明和技术要求，还应提供有关的特殊的试验仪器的使用说明，卖方还应提供现有装置进行正常试验及运行维护，故障诊断的内容和要求。
3.5.2卖方应提供各装置进行工厂试验室试验报告。
3.5.3专用工具和仪器的说明。
3.6卖方提供的数据3.6.1卖方应提供投标数据和信息，要求卖方提供足以证明设备性能的技术数据。
卖方应提供评标所需的资料(最新版本或修订版)3.6.2卖方提供的数据应包括卖方所提供产品的性能保证数据，预计性能，接口要求和操作特性，卖方应提供买方所要求的性能信息，并对其可靠性和一致性负责，卖方所提供的资料和数据将成为合同一部份。
任何数据的更改都须经买方同意。
卖方还应提供保护装置的软件版本号.3.6.3如买方因设计和其它需要，要求卖方提供有关技术数据时，卖方应按买方的要求提供这些资料和技术数据。
3.6.4卖方应提供供货记录，包括安装地点、投运时间和运行情况。
3.6.5卖方应提供获取ISO-9000资格证书或产品质量合格证书。
3.7 图纸和资料分送单位和套数和地址如下：3.8 设计联络会议（视具体情况由买方确定）3.8.1 买方在收到供方签字的第一批文件后的1周内将举行设计联络会议。
设计联络会议内容：a、供方应对修改后的供确认的资料和图纸进行详细的解释，并应解答买方对这些资料和图纸所提的问题，经过共同讨论，买方给予确认，以便供方绘制正式图给提供给买方。
b、供方应介绍合同产品已有的运行经验。
c、卖方应提供验收大纲，工程参数表。
3.8.2 会议需要签订会议纪要，该纪要将作为合同的组成部分。
4、技术规范和要求4.1 使用环境条件4.1.1 海拔高度： 1000m4.1.2 环境温度：-25---+50℃4.1.3 最大日温差；25℃4.1.4 最大月平均相对湿度：90%4.1.5 抗地震能力地面水平加速度0.2g，垂直加速度0.1g同时作用，分析计算的安全系数不小于1.6。
4.2 额定参数4.2.1额定交流电压：100V/√3（相电压）100V（零序电压）4.2.2额定直流电压：220V4.2.3额定频率：50HZ4.2.4额定交流电流： 5A4.3 110kV系统继电保护总的技术要求4.3.1室内环境温度在-5℃─+40℃时，装置应能满足规范书的精度。
4.3.2室内环境温度在-10℃─+45℃时，装置应能正常工作。
4.3.3本技术要求适用于每一套装置或每一面屏及其其间配合的要求。
同时每一装置或每一面柜还应满足其具体要求。
4.4保护装置、保护柜之间，保护柜和其他设备之间，应采用光电耦合或继电器空接点进行连接，不应有电的联系。
4.5在雷击过电压下，一次回路操作、系统故障及其他强干扰作用下，不应误动和拒动。
装置快速瞬变干扰试验、高频干扰试验，辐射电磁场干扰试验，冲击试验和绝缘试验应至少符合IEC标准。
装置调试端口应带有光电隔离。
4.6保护柜中的插件应接触可靠，并且有良好的互换性，以便检修时能迅速更换。
4.7各装置应具有直流快速小开关，与装置安装在同一柜上。
各装置的逻辑回路如不使用220V直流电源则应由独立的直流/直流变换器供电。
直流电压消失时，装置不应误动，同时应有输出接点以起动告警信号。
直流电压在80~115%额定范围内变化时，装置应正确工作。
直流电压波纹系数≤5%时，装置应正确工作。
拉合直流电源时，装置不应误动作。
直流电压出现各种异常情况（如短路、断线、一点接地等）时装置不应误动作。
4.8应提供标准的试验插件及试验插头，以便对各套装置的输入和输出回路进行隔离或能通入电流电压进行试验。
另外，对每面柜的出口跳闸和闭锁重合闸等输入、输出回路应在柜面上有隔离措施，以便在运行中分别断开。
隔离及试验部件应考虑操作的方便性，隔离压板标签栏位置应安装在隔离件下部。
4.9各套装置的出口电路、主要电路、装置异常及交直流消失等应有经常监视及自诊断功能，以便在动作后起动告警信号、远动信号、事件记录等。
4.10装置中跳闸出口回路动作信号及起动中央信号的接点应自保持，在直流电源消失后应能维持动作。
只有当运行人员复归后，信号才能复归，复归按钮装在屏上的适当位置，以便于操作，并应有远方复归功能。
用于远动信号和事件记录信号的接点不应保持。
4.11装置中任一元件损坏时，装置不应误动作。
4.12跳闸出口回路采用有接点继电器，各装置跳闸出口回路应有自保持功能，以保证断路器可靠跳闸，并且不损坏跳闸接点。
跳闸出口继电器接点应有足够的容量。
4.13保护装置应有足够的跳闸出口接点，满足断路器跳闸、起动故障录波和远动信号等的要求。
4.14保护柜装设的出口跳闸继电器，其动作电压应在50%~65%直流电源电压之间，动作速度不大于5 ms，其它直流继电器动作电压应在50%~70%直流电压之间。
4.15各装置中的时间元件的刻度误差，在本条款中所列的工作条件下应<3%。
4.16卖方应提供装置已经运行的情况以及在运行或制造过程中改进情况资料。
4.17保护装置至少应满足最新版本的以下规定、法规和标准，但不限于以下规定法规和标准。
4.17.1 DL400继电保护和安全自动装置技术规程。
4.17.2 DL/T559 3~110kV电网继电保护装置运行整定规程。
4.17.3 电安生（1994）191号电力系统继电保护和安全自动装置反事故措施要点。
4.17.4 《国家电网公司发电厂重大反事故措施（试行）》4.17.5《国家电网公司十八项电网重大反事故措施(试行)》。
4.18所提供的设备包括软件及硬件应能与厂站内继电保护运行及故障信息管理子站连接，卖方应提供开放式或通用的规约文本。
保护装置向子站或监控系统提供的信息包括: 保护的运行定值及控制字；保护的当前运行定值区；保护的动作信号、动作时间、故障相别以及测距信息；保护的自检状态，自检出错的类型，出错时刻；保护的当前压板状态；保护的当前模拟量。
提供的保护装置应能保证接入厂站内其他厂家的子站，必要时应提供规约转换装置（包括在投标报价中）。
4.19 保护装置应具备软压板远方投退和定值区远方切换功能，其软压板远方投退功能不允许通过修改定值实现。
