红外遥控智能密码锁
红外遥控电子密码锁
1绪论1.1 课题背景及目的电子技术的飞速发展，给古老的锁具生产带来了巨大的变革，现代的电子技术与机械技术相结合，产生了一大批如声控锁、磁控锁、密码锁、遥控锁，指纹锁等先进的锁具。
目前国内外密码锁系统的主要方向的发展是：接触式密码锁系统，非接触式密码锁系统，智能识别密码锁系统，但是他们都相应的存在着不同的缺点。
例如：接触式密码锁系统成本较低，体积小，卡片本身无须电源，但使用不太方便，而且有接触磨损。
相比之下，红外遥控密码锁系统的成本与接触式密码锁系统相当，而且可以进行近距离遥控，使用十分方便。
而且它已经与PC 机的数据库相结合，可以组成一套酒店房间的门禁管理系统。
由于红外遥控具有许多优点，例如红外线发射装置采用红外发光二极管遥控发射器易于小型化且价格低廉；采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，增加遥控功能，提高信号传输的抗干扰性，减少误动作，而且功率消耗低；红外线不会向室外泄露，不会产生信号串扰；反应速度快、传输效率高、工作稳定可靠等。
工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。
所以红外线遥控是目前使用最广泛的一种通信和遥控手段。
在本设计中，红外遥控密码锁和PC 机、数据库相结合，能够实现适时的、强大的管理，使得整个红外遥控系统得到更好的完善。
1.2 国内外研究现状目前大部分的锁采用的都是机械式的，其最大的缺点是利用简单工具就能很容易地把锁打开。
针对这种情况，我们设计了一种红外遥控密码锁，而一般设备都采用专用的遥控编码及解码集成电路，其制作简单、容易，但由于特定功能的限制，只适用于专用的电器产品，其应用范围受到限制。
而设计的红外遥控密码锁系统能提高门禁系统的可靠性和安全性,适应市场需要。
该系统具有普通电子密码锁功能的同时,还增加了遥控功能。
该系统具有较强的实际应用价值,所涉及的技术包括:红外载波数据传输技术、单片机控制技术、红外遥控系统编码及译码技术、电路设计与演示板制作技术等。
红外线遥控智能密码锁设计
主 要单 元 电路 的设计
红 外 线 发射 器
如 图 ２，ＣＤ４ ２ ５ ０为 四位 二进 制加
２
２ ２世 电 元 件 ４ ０． 界 子 器 ０ ７
Hale Waihona Puke 维普资讯 消 费 类 曩
Ｃ ｎｕ ｅ ｌ ｔ ｎ ｓ ｏｓｍ ｅ ｒ ｉ Ｅ ｃｏ ｃ
整 形 电 路 、解 码 电路 及 单 片 机 系 统 组 成。 当接 收器 件 收 到发射 器 的红 外指 令
图 １
信号 时 ， 将红 外 信号 变成 电信号 ， 它 再 经放 大 、 调 、 解 整形 、 解码 处理 后送 人 Ｃ Ｕ 由 Ｃ Ｕ 进行 识 别处 理 ，以控 制 Ｐ ， Ｐ 密码 锁 的工 作 。
振 ，不 再输 出脉 冲 ；另 一 方 面 ，Ａ 输 脉 冲输 入结 束时 ，Ｂ 由 Ｖ ｃ 过 Ｒ 输 ４ １ ｃ通 ３
本设 计 是通 过 中断 来 响应按 键 的 。
出高 电平 ， １ 止 ， ｏ通 过 Ｒ Ｄ 截 Ｖｏ ６向 Ｃ 入 高 电平 ， ２ 其输 出 为低 电平 此 时 Ｖ ２ 每按 键 一 次 ，Ｃ Ｕ 响应 中断 一 次 在 Ｄ Ｐ
控 制管 理 功能 。
荡器 处于 停振 状 态 。 当按 任意指 令 键 Ｋ Ｑ２ ；… … 直 到 ＱＩ ｌ ＝１ ＝１由于 Ｋ Ｉ已按
（ ＝１ １ 、２、３、… … ）时 ，电路 中 Ａ１ 的 下 ，故 ＱＩ ＫＩ 相连 ，Ａ１ 入端 由 与 键 输
总 体 设计
输入 端与 译码 器 Ｃ ４ １ Ｄ ５４的 ＱＩ Ｉ 、 低 电平 变高 电平 ， 出 由高 电平 变 成低 （＝１ 输
红 外遥 控技 术 在工 农业 生 产 ， 信 法 器 。当 时钟脉 冲输入 端 Ｃ （ Ｅ 通 ，Ｃ２通 过 Ｄ１ 速放 电 ，Ａ 通 Ｐ 或 Ｎ） 迅 ６立刻 输 技 术 ， 用 电器 等多 种领 域 中得 到 了广 有 时 钟 脉 冲 作 用 时 ，输 出 端 输 出 家 出低 电平 ，使 ＣＤ ５ ０退 出 清零 状态 ； ４２ 泛 的 应 用 ，特 别是 在 门 禁 系 统 中的 应 ０ ０ —１１的二进 制 码 ：ＣＤ４ １ 为二 另一 方 面 ，Ａ 输 出 的高 电平 使 Ｄ ０ ０ １１ ５４ １ ２截 用 ， 加受 到 了人 们 的瞩 目： 设计 的 进 制码 至 １ 时 序译 码器 ，可将 二进 止 。由于 Ｄ２此 时 相 当开路 ，不再 钳 制 更 本 ６线 红 外 线 遥 控 智 能 密 码 锁 就 是 将 红 外 遥 制译 为 １ ６线时序输 出：由它们构成的 Ａ ３输 入端 电位 ， Ａ２、Ａ３构成 的脉 冲 控 技 术 和 单 片 机 应 用 相 结 合 的一 种 方 １ 通道 脉 冲 编码 器如 图 ２所示 。平 时 ， 振荡 器起 振 Ａ ５ ２输 出方 波 脉 冲 ，脉 冲 案 。它 的特 点是 ： 干 扰能 力 强 ， 抗 工作 当指令 键 Ｋ ． ４均 未按 下 时 ，非 门 Ａ１ 的速 率 为 １０ 个／ ，周期 为 １ ，宽 １Ｋ１ ００ Ｓ ｍＳ 可靠 ，使 用方 便 ，具 有 较 强 的隐 蔽性 、 的输入 端 被 Ｖ。 Ｒ 偏 置 为高 电平 ， 。与 １ 其 度 为 ０５ 。Ａ 输 出 的第 一个 方波 脉 ．ｍＳ ２ 保 密性 ，而 且 可 以智 能修 改密码 。 输 出为低 电平 ； 门 Ａ 、 ６都输 出高 冲的下 降沿 作用 于 Ｃ ４ ２ 非 ４ Ａ Ｄ ５ ０的 Ｅ Ｎ端 。
电子类毕业设计题目大全
1、家用防盗报警（电路图，程序，论文）2、防盗拨号报警（电路图，程序，论文）3、防盗防火拨号报警系统（电路图，程序，论文）4、数字显示温度计（电路图，程序，论文）5、无线数显远程温度计设计（电路图，程序，论文）6、8路温度巡回测量系统设计（可设定上下限报警）（电路图，程序）7、电子血压计（电路图，程序，论文）8、基于51单片机语音存储与回放系统（电路图，程序，论文）9、基于AD7755智能电能表的设计（电路图，程序，论文）10、基于单片机的智能玩具车系统设计（电路图，程序，论文）--------------------------------------------------------------------11、电子播报记事器（电路图，程序，论文）12、限电自动控制器（电路图，程序，论文）13、点焊机器人（结构图，论文）14、家用电风扇逻辑控制电路（电路图，论文）15、洗衣机控制面板设计（电路图，程序）16、交通灯控制系统（电路图，程序，论文）17、出租车计价器（电路图，程序）18、两路温度测量，冷水，热水（电路图，程序）19、16位LED电子钟（电路图，程序）20、16位点阵LED（电路图，程序）--------------------------------------------------------------------21、FID在门禁应用中的电路设计（电路图，程序）22、二维条码PDF417编码（程序，论文）23、基于51单片机的多功能电子定时器的设计与实现（电路图）24、基于凌阳单片机语音存储回放系统（程序，原理介绍）25、温度控制电路（电路图，汇编程序）26、基于单片机的简易无线防盗报警器的设计（电路图）27、8路抢答器（电路图，PCB版图）28、电子称（电路图）--------------------------------------------------------------------29、无线遥控点滴输液控制器（电路图，程序）30、遥控密码锁（电路图，汇编程序）31、语音报数电子称（基于51和ISD1420）（电路图，程序）32、小球曲率计算MATLAB（程序）33、数字信号实验系统MATLAB（程序）34、接收分集的ofdm技术的仿真MATLAB（程序，论文）35、基于三维小波变换的图像序列编码方法（论文）36、基于开关电源技术DC，DC变换器技术（论文）37、基于单片机的多路******通灯集中控制系统（论文）38、基于DSP的电容电流实时测量的研究（论文）-----------------------------------------------------------------------39、采用磁敏三极管设计风速测量显示电路研究（论文）40、超声波测身高（论文）41、湿度、温度测量系统（论文）42、基于数字温度传感器的多点温度监测系统（论文）43、智能型纸张强度测试仪（论文）44、可任意设置奇偶脉冲发生驱动电路(基于单片机的高精度方波信号发生器)（论文）45、企业管理变革是企业实施信息化的保障（论文）46、数字电容测量（电路图，程序）------------------------------------------------------------------------------47、多USB接口的局域网接入技术的实现(论文，电路图)48、基于全数字锁相环的位同步时钟恢复设计（电路图，程序，论文）49、数字式电容测量电路的设计（电路图，程序，论文）50、数字水印技术（MATLAB，程序，论文）51、图像拼接程序52、数字万用表（论文）53、图像修复程序54、悬挂运动控制系统（程序，论文）55、远程数据采集系统（程序，论文）56、阴影检测及去除（MATLAB，程序）57、按键显示电路图（16键）-------------------------------------------------------------------------------58、采集系统的噪声测试59、二维条码PDF417识别（程序，论文）60、基于DSP的语音识别61、基于VC的一维条码识别（程序，论文）62、基于小波域的盲水印算法（MATLAB，程序，论文）63、人脸检测（MATLAB，程序，论文）64、快速人脸检测（MATLAB，程序，论文）压力容器液位测量多功能遥控小车基于RS232的仓库多点温度、湿度、气压检测系统自动控制升降旗系统基于RS485的温度报警系统基于模糊算法的水温控制系统的设计多分机电话交换机简易火灾自动报警系统基于单片机的电话智能控制器电子称红外线自动调光台灯红外触摸屏电子抢答器滚动式广告窗控制家庭无线控制红外光栅报警系统用单片机控制的多路测温测控仪函数信号发生器基于模糊PID的注塑机温度控制系统基于单片机的数字人体心率计的设计与实现基于状态机的语音电子密码锁设计多功能语音提醒器智能窗帘数控直流稳压电源的设计数控恒流源设计（或波形发生器）校园时间作息系统单片机方向 (信号发生器或教室灯光管理系统)温、湿度测量毫欧表全数字控制稳压电源基于FPGA的多波形发生器基于单片机控制的家庭电表基于单片机的温度测试系统在温室中的设计与实现无线遥控电压值的多档变换固定电话来电显示记录系统遥控密码锁的设计基于AT89S52单片机的数字电压表的设计基于单片机AT89S52的数字温度计设计基于单片机的多功能数字钟（改后的题目）电子密码锁的设计基于单片机的交通灯控制系统数字存储示波器基于DSP的指纹识别LCD数据截取及图像合成装置的设计与实现程控开关电源基于MATLAB的FIR滤波器设计语言特征参数提取及识别基于小波分析的语言信号去噪基于MATLAB的IIR滤波器的设计与仿真基于MATLAB的频谱分析和信号去噪数字语言识别技术探讨与发展预测简易数字存储示波器声控处理技术应用于语音存储回放系统的研究智能交直流电压表基于超声波检测的倒车雷达设计数字式直流电机调速控制系统数控恒流源用SPCE061A实现简易电子书的设计单片机无线呼叫系统的设计光控路灯的设计基于单片机控制的数字气压计基于单片机的锂离子电池充电器的设计银行排队叫号系统的设计基于labview的虚拟滤波器的设计基于单片机的语音播报温度湿度系统的设计悬挂运动控制系统设计基于TMS320VC5402的音频信号采集与处理系统基于单片机的数字调频收音机设计量程自动切换的数字电压表设计频率/相位测量仪的设计基于开关电容技术程控滤波器设计红外线遥控鼠标器基于FPGA的等精度频率计数字正弦信号发生器的设计基于凌阳单片机控制的数字电压表数控直流稳压电源的设计语音温度计的设计基于AT89C2051的智能密码电子门锁基于公用电话网的成绩查询系统基于数显自动可调光电路的设计大型消费场所的人流监控系统J2ME平台手机电子杂志软件开发因与同学的题目冲突，另找题目基于LCD显示的FM小型发射台设计与制作汽车全自动空调电控单元（ECU）设计语音控制的智能小车设计电视无线耳机基于单片机的太阳能热水器控制系统设计电话语音提示防盗报警系统多功能万年历数字钟基于单片机的TCP/IP协议的实现数控直流电流源高精度数字温度计广播自动校准时钟数字频率计红外遥控密码锁卷积码SystemView仿真及性能研究扩频通信系统仿真研究smsa算法的分析研究基于matlab的FIR低通滤波器的设计与仿真多输出直流稳压电源无线安防报警系统基于AT89S52单片机的监控与管理系统的设计基于单片机的智能RLC测试仪基于MATLAB的车牌号码识别基于单片机的恒温箱基于单片机的出租车计费器锂电池充电器基于单片机的防汽车追尾碰撞报警系统基于单片机的作息时间控制器出租车多功能计费系统设计基于单片机的电子万年历设计红外遥控电子开关设计多路无线语音抢答器基于SPC061A的波形发生器设计基于单片机的交通灯控制系统基于单片机的频率计设计基于AT89SC52的智能快速充电器控制系统的设计太阳能热水器智能仪用FPGA及其配置芯片实现多功能数字电子钟应用单片机设计数字电容表多路远程数据采集系统设计智能客房控制器实用电子秤电源开关节能控制器红外线遥控智能密码锁设计红外线遥控电子钟电话自动应答系统数字频率计音频功率放大电路系统家庭无线防盗系统无线遥控系统基于BH1417无线话筒实现基于DSP和以太网的语音采集系统的设计基于单片机的汽车入库门控报警系统的设计基于单片机的直流电机通用调速系统的设计基于USB和单片机的多路参数检测系统的设计基于单片机和串口的环境指标监测系统的设计基于单片机的汽车防追尾雷达报警系统的设计基于单片机和以太网的数据采集系统的设计通用可变增益放大器一、任务设计、制作一个通用可变增益放大器，放大器的增益可手动数字设置或程控设置，无调节电位器。

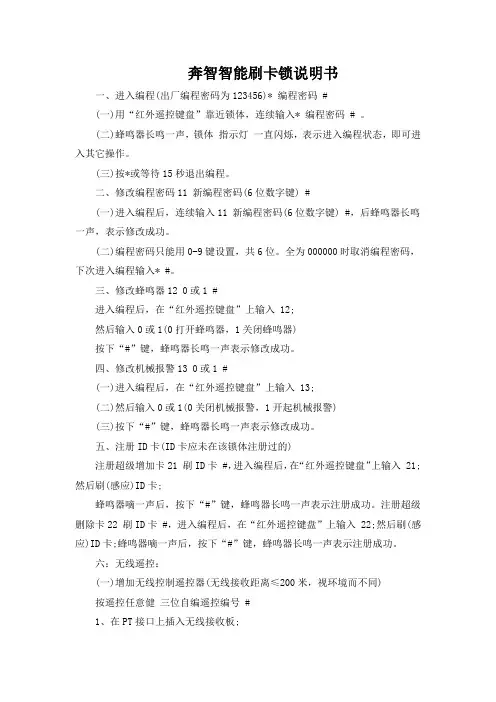

奔智智能刷卡锁说明书
