气缸速度计算方法
气缸选型计算【干货】
气缸选型计算内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.气缸如何选型气缸选型一般是这样：首先先根据你需要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。
其次是根据运动的距离选择气缸的行程，如果需要压紧，一般会吃进3~5mm。
然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。
后选择是否需要行程检测开关等辅件就好了。
气缸主要的数据是缸径和行程。
气缸在工作时受力情况受到很多因素的影响，气缸内外气体的压力差影响着它，同时气缸还要承受蒸汽流出静止时对静止部分的反作用力所以在气缸选型时需要特别注意，如果不能选择合适的气缸，不仅可能会损坏设备，同时也可能会耽误工作。
气缸型号选择气缸型号选择依据气缸在出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。
其次是根据运动的距离选择气缸的行程，如果需要压紧，一般会吃进3~5mm。
然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。
缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。
小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
气缸选型与计算
气缸选型与计算
气缸选型资料全面详尽，本文将介绍气缸的理论输出力、负载率以及普通气缸的计算举例。
气缸的理论输出力可通过以下公式计算：普通双作用气缸的理论推力为F = π/4*D^2*p，其中D为气缸直径（mm），p
为气缸的工作压力（MPa）。
理论拉力为F/2 = π/4*(D^2-
d^2)*p，其中d为活塞杆直径（mm），估算时可令d=0.3D。
气缸的负载率是指气缸的实际负载力F与理论输出力F0
之比。
负载率的选取与气缸的负载性能及气缸的运动速度有关，如静负载如夹紧、低速压铆时负载率≤80％，动载荷时气缸速
度＜100mm/s时负载率≤65％，气缸速度100~500mm/s时负载
率≤50％，气缸速度＞500mm/s时负载率≤30％。
举例来说，若用气缸水平推动台车，负载质量M=150kg，台车与床面间摩擦系数0.3，气缸行程L=300mm，要求气缸的动作时间t=0.8s，工作压力P=0.5Mpa。
则可通过气缸理论输
出力表选择缸径。
除此之外，气缸的选择还与类型、材质、密封形式、安装方式等方面有关。
气缸模组行程计算公式

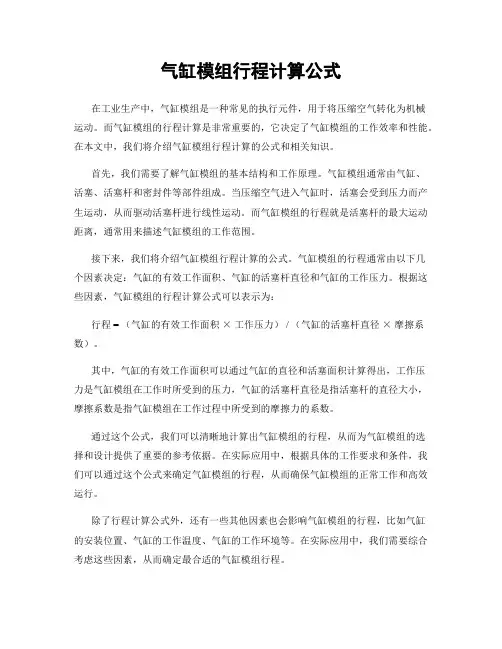

气缸模组行程计算公式在工业生产中，气缸模组是一种常见的执行元件，用于将压缩空气转化为机械运动。
而气缸模组的行程计算是非常重要的，它决定了气缸模组的工作效率和性能。
在本文中，我们将介绍气缸模组行程计算的公式和相关知识。
首先，我们需要了解气缸模组的基本结构和工作原理。
气缸模组通常由气缸、活塞、活塞杆和密封件等部件组成。
当压缩空气进入气缸时，活塞会受到压力而产生运动，从而驱动活塞杆进行线性运动。
而气缸模组的行程就是活塞杆的最大运动距离，通常用来描述气缸模组的工作范围。
接下来，我们将介绍气缸模组行程计算的公式。
气缸模组的行程通常由以下几个因素决定：气缸的有效工作面积、气缸的活塞杆直径和气缸的工作压力。
根据这些因素，气缸模组的行程计算公式可以表示为：行程 = （气缸的有效工作面积×工作压力） / （气缸的活塞杆直径×摩擦系数）。
其中，气缸的有效工作面积可以通过气缸的直径和活塞面积计算得出，工作压力是气缸模组在工作时所受到的压力，气缸的活塞杆直径是指活塞杆的直径大小，摩擦系数是指气缸模组在工作过程中所受到的摩擦力的系数。
通过这个公式，我们可以清晰地计算出气缸模组的行程，从而为气缸模组的选择和设计提供了重要的参考依据。
在实际应用中，根据具体的工作要求和条件，我们可以通过这个公式来确定气缸模组的行程，从而确保气缸模组的正常工作和高效运行。
除了行程计算公式外，还有一些其他因素也会影响气缸模组的行程，比如气缸的安装位置、气缸的工作温度、气缸的工作环境等。
在实际应用中，我们需要综合考虑这些因素，从而确定最合适的气缸模组行程。
总的来说，气缸模组行程计算公式是气缸模组设计和选择的重要依据，通过这个公式，我们可以清晰地计算出气缸模组的行程，从而确保气缸模组的正常工作和高效运行。
在实际应用中，我们需要综合考虑各种因素，从而确定最合适的气缸模组行程，从而提高气缸模组的工作效率和性能。
气缸的速度怎么计算
以下为气缸速度与动作时间的计算方法，一起来看看吧。
一、气缸速度的计算方法气缸活塞在整个运动过程速度与气压、缸径、摩擦、外部阻力都有关系，所以速度是变化的。
活塞运行速度与速度关系最大的是调速阀（出气节流阀），常用调速阀来调节气缸的速度。
一般认定的气缸无负载的时候其最大的速度为理论基准速度，使用时会随着负载的增大，气缸的最大速度就会逐渐减小。
气缸的平均速度用气缸的运动行程除以气缸的动作时间，所以要先测得气缸的动作时间。
借用公式去计算它的平均速度几乎是不可能的，但可以近似求出它的最大速度，它与最大速度之间的关系是：最大速度为平均速度的1.4倍。
气缸在空载的时候假定排气侧以声速排气（注：排出气流几乎没有阻碍），气缸的理论基准速度：u0 =1920 * S/A （mm/s）S为排气回路的合成有效截面积，A为排气侧活塞的有效面积，此时气缸的最大速度约等于u0气缸的标准速度范围是在50～500mm/s。
一般情况下通过节流阀将气缸的速度调节到标准速度范围内，与气缸所承受的负载有关。
当速度小于50mm/s，估计是20～30mm/s时，由于气缸摩擦阻力的影响增大，加上气体的可压缩性，不能保证活塞作平稳移动，会出现时走时停的现象，称为“爬行”。
要想气缸在低速度下工作，宜使用气液阻尼缸，或通过气液转换器，利用气液联用缸进行低速控制。
当速度高于500mm/s时，气缸密封圈的摩擦生热加剧，加速密封件磨损，造成漏气，寿命缩短，还会加大行程末端的冲击力，影响到机械寿命。
要想在更高速下工作，需加长缸筒长度、提高气缸筒的加工精度，改善密封圈材质以减小摩擦阻力，改善缓冲性能等。
因此，过大或者过小都不好，应选择最合适的，且要在规定范围内。
以SMC气缸为例，普通CM2气缸，运行速度50～750mm/s，调速阀全开，能达到750mm/s，调速阀关小一些，能达到50mm/s以下的速度，再慢就会爬行了（一抖一抖的）。
空气流速一般取30m/s左右。
气缸输出力计算公式
气缸输出力计算公式
气缸输出力计算公式，指的是以物理力学的原理来计算气缸输出力的公式.气缸就是将输入的液体或气体能量变换成能够使压缩物料或推拉物体移动的机械力，以此来达到特定目的。
气缸输出力的计算公式基于物理力学的原理，它可以使用结构力学或流体力学中的方程来求解。
这个公式可以用来计算气缸推力、气缸拉力或气缸压力，从而得出气缸输出力的大小。
首先，气缸输出力的计算公式由两个部分组成，第一部分是加速力的计算公式，即a=P/m，其中P为气缸的活塞面积，m为气缸活塞的质量。
这个公式显示，通过提高气缸活塞面积，可以使输出力增大。
另一部分是位移公式，即d=Vt，其中V为气缸活塞的速度，t为活塞加速到达最大速度所需的时间。
这个公式表明，如果提高活塞的初始速度，则可以增加位移，从而增加输出力。
最后，根据结构力学和流体力学的原理，可以求得气缸输出力的计算公式：F=PAt，其中P为气缸的活塞面积，A为气缸的活塞位移，t为活塞加速到最大速度所需的时间。
这个公式表明，气缸推力的大小与活塞面积、活塞位移以及加速时间有关。
通过上述计算公式，可以得出气缸输出力的大小。
此外，气缸的输出力也受气缸中气体的温度和压力的影响，因此，在计算气缸输出力时，要考虑气缸中气体的温度和压力。
总之，气缸输出力的计算公式是一个基于物理力学原理的复杂公式，其中涉及到气缸活塞面积、活塞位移以及加速时间等变量，它可
以用来计算气缸推力、气缸拉力或气缸压力，从而得出气缸输出力的大小。
得出气缸输出力能够帮助企业精准控制气缸的输出力，避免出现输出力过大或过小的问题，可以更好地满足企业的生产需求，提高工作效率以及制造出更高质量的产品。
气缸理论出力计算
气缸理论出力计算气缸理论出力计算是指通过对气缸的工作过程进行分析和计算，得出气缸的有效功输出。
在内燃机中，气缸是发动机的重要部件，它承担着将燃烧产生的高压气体转化为机械能的重要任务。
通过对气缸工作过程的理论出力计算，可以评估发动机的性能和效率，为发动机设计和优化提供重要依据。
1.进气阶段：在进气阶段，活塞向下运动，气缸内部的混合气受到负压吸入气缸中。
进气阶段的理论计算涉及到气缸的进气效率和压缩效率的计算。
进气效率是指进入气缸的质量空气与气缸理论最大吸入质量空气之间的比值。
一般来说，进气效率可以通过气缸的流量系数和进气阀的开度来计算。
压缩效率是指进入气缸的质量空气的热能转化为压缩功的比值。
压缩效率可以通过进气阶段的总比功来计算。
2.压缩阶段：在压缩阶段，活塞向上运动，将进入气缸的混合气压缩。
压缩阶段的理论计算涉及到气缸的压缩比和压缩功的计算。
压缩比是指气缸最高压力与进气压力之间的比值。
一般来说，压缩比可以通过气缸的压缩比系数和进气压缩比来计算。
压缩功是指气缸在压缩过程中转化的功。
压缩功可以通过进气阶段的总比功和压缩比来计算。
3.燃烧阶段：在燃烧阶段，混合气被点火燃烧，产生燃烧产物的高温高压气体。
燃烧阶段的理论计算涉及到气缸的燃烧过程和燃烧产物的热能转化为功的计算。
燃烧过程可以通过燃烧过程曲线来描述，其中包括燃烧开始、燃烧结束和燃烧持续时间等参数。
燃烧产物的热能转化为功可以通过燃烧过程曲线和燃烧产物的热力学性质来计算。
4.排气阶段：在排气阶段，活塞向下运动，将燃烧产物排出气缸。
排气阶段的理论计算涉及到气缸的排气效率和排气功的计算。
排气效率是指排出气缸的质量空气与理论最大排气质量空气之间的比值。
排气效率可以通过气缸的流量系数和排气阀的开度来计算。
排气功是指气缸在排气过程中转化的功。
排气功可以通过排气阶段的总比功来计算。
综上所述，气缸理论出力计算涉及到进气阶段、压缩阶段、燃烧阶段和排气阶段的计算。
通过对气缸工作过程的理论分析和计算，可以得出气缸的有效功输出。
气缸正常速度-概述说明以及解释
气缸正常速度-概述说明以及解释1.引言1.1 概述概述:气缸正常速度是指发动机运行时，活塞在气缸内上下运动的速度。
气缸速度是发动机性能和效率的一个关键指标，对于发动机的正常运行和性能表现具有重要影响。
气缸的正常速度与发动机的转速直接相关。
随着转速的增加，气缸的上下运动速度也会相应增加。
不同类型的发动机在设计时会有不同的气缸速度要求，因为气缸速度对于燃烧过程、燃油喷射、热传导和气缸密封等方面都有着直接的影响。
在发动机运行过程中，气缸速度的过高或过低都会对发动机性能和可靠性产生负面影响。
过高的气缸速度会导致涡轮增压器和气缸组件的过载，可能造成活塞杆折断、气缸壁磨损、气门夹击等问题。
而过低的气缸速度则会导致燃油燃烧不完全、动力不足、油耗增加等问题。
对于不同类型的发动机，气缸速度的正常范围会有所不同。
例如，高性能发动机通常具有更高的气缸速度，以提供更强的动力输出。
而经济型发动机则更注重燃油经济性，因此气缸速度相对较低。
为了确保气缸的正常速度，发动机制造商通常会在发动机设计阶段进行计算和测试，以确定气缸速度的安全范围。
同时，在发动机的使用和维护过程中，及时更换磨损严重的活塞环、控制发动机的转速，也是保证气缸速度正常的重要措施。
总之，气缸正常速度是发动机运行过程中一个重要的参数，它对发动机的性能和可靠性有着直接影响。
通过控制气缸速度在合理范围内，可以提高发动机的工作效率，延长发动机的使用寿命，同时保证发动机的可靠性和安全性。
1.2文章结构文章结构是指文章整体的组织框架。
一个良好的文章结构可以使读者更容易理解文章的主题和观点。
本文将按照以下结构展开讨论气缸正常速度的相关内容。
2. 正文2.1 第一个要点在气缸工作过程中，气缸正常速度是一个重要的指标。
正常速度的控制可以有效提高气缸的工作效率和品质。
在这一部分，我们将详细介绍气缸正常速度的定义、测量和控制方法。
首先，我们将解释气缸正常速度的含义。
气缸正常速度是指气缸在正常工作状态下的运行速度。
气缸极限点火速度计算公式
气缸极限点火速度计算公式在内燃机中，点火是引发燃烧过程的关键步骤。
点火的时机和速度对发动机的性能和效率有着重要的影响。
气缸极限点火速度是指在点火时，燃烧过程的速度达到气缸所能承受的最大限度。
在设计和优化内燃机时，计算气缸极限点火速度是非常重要的，它可以帮助工程师们确定最佳的点火时机和燃烧室设计，从而提高发动机的性能和可靠性。
气缸极限点火速度的计算公式可以通过以下步骤得到：首先，我们需要确定燃烧室的几何参数，包括燃烧室的体积V，活塞直径D，活塞行程L，缸盖的厚度t和火花塞到活塞顶部的距离H。
这些参数可以通过发动机的设计图纸或者实际测量得到。
其次，我们需要确定燃烧室的压缩比r。
压缩比是指在活塞下行时，活塞上下死点体积与活塞上死点体积的比值。
通常情况下，压缩比可以通过发动机的设计参数或者实际测量得到。
接下来，我们可以使用以下公式计算气缸极限点火速度S：S = 2 (r P V)^0.5 / (m A)。
其中，S表示气缸极限点火速度，r表示压缩比，P表示燃烧室内的压力，V表示燃烧室的体积，m表示燃烧室内的燃烧物的平均摩尔质量，A表示燃烧室的有效燃烧面积。
通过这个公式，我们可以看到气缸极限点火速度与燃烧室的几何参数、压缩比、燃烧室内的压力和燃烧物的平均摩尔质量等因素有关。
在实际应用中，我们可以通过调整这些参数来优化发动机的性能和效率。
除了计算气缸极限点火速度，我们还可以通过这个公式来评估发动机的燃烧过程。
如果气缸极限点火速度超过了发动机所能承受的最大限度，就可能导致燃烧不完全、爆震或者其他不良现象。
因此，通过计算气缸极限点火速度，我们可以及时发现潜在的问题，并采取相应的措施来解决。
在发动机设计和优化中，气缸极限点火速度的计算是一个复杂而重要的过程。
它需要工程师们对发动机的结构和燃烧过程有深入的理解，同时还需要运用数学和物理知识来进行计算和分析。
通过计算气缸极限点火速度，我们可以更好地理解发动机的工作原理，从而为发动机的设计和优化提供有力的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经验：
方法1、以下为简易计算，简易计算只考虑阀的开闭时间、气缸最高速度、气缸行程、气缸缓冲时间，忽略其他所有因素。
简易计算得出的
为最高速度，一
般在这个速度的
基础上加适当的
余量。
方法2、以下计算为考虑到气管尺寸长度、气阀大小、气缸缸径长度、气压，忽略负载率、背压、温度变化等其他因素
举例DAC40X300-
A，气管6*6m、阀
F10T0、压力为
0.5MPa
S1（阀的节流面
积）=4.8mm2
S2(气管节流面
积）=2.8mm2 -----
--（见配管有效面积计
算）
1/S2=1/S12+1/S22
(串联连接的节流
面积计算）
S=2.4mm2
q1(气缸耗气量）=14.92*300CM3=4 478CM3=4.5L---------（见气缸行程每1mm的空
气消耗量）
q2（气管耗气量）=0.8L---------（见气缸气管空气消耗量
计算式）
q=q1+q2=5.3L
Q(每分钟供气）=90L/min------------------(见气缸每分钟流
量计算）
T/60=q/Q
T=3.5秒
方法3、如设定负载率为60%，其他条件不变，气缸可以运动的压力为0.3MPa，△
P=0.2MPa，
Q=133L/min
T=2.3S。
