2014级电路期中试题
2013-2014八年级下学期期中考试物理试题及答案卷
2013-2014初二年级下学期期中考试物理试题（时间：60分钟 满分：70分）2分，共30分）1．如图1，灯泡L 1和L 2串联在电源电压为6V 的电路中，当开关闭合时，电压表的示数为2V ，则灯泡L 1的电压为（ ） A ．8V B ．4V C ．6V D ．2V2．在图2电路中，甲、乙两个电表连接方法都正确的是（ ） A ．甲、乙都是电压表； B ．甲、乙都是电流表； C ．甲是电流表，乙是电压表 D ．甲是电压表，乙是电流表3.某同学用阻值为800kΩ的测电笔与火线接触时氖管发光，若该同学此时手与地面间的人体电阻为80kΩ，家庭电路中电压为220V ，则通过该同学的电流为（ ）A ．2.75mAB ．0.275mAC ．2.5mAD ．0.25mA 4．有一定值电阻，当它两端电压为3V 时，测得其电阻阻值为10Ω，若其两端电压变为6V 时，它的阻值为（不考虑电热的影响）（ ） A ．20Ω B ．10Ω C ．5Ω D ．无法确定 5．根据欧姆定律 I=U/R ，下列说法正确的是（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B. 导体两端的电压越高，这段导体的电阻就越大 C. 导体的电阻与电压成正比，与电流成反比D. 同一导体两端的电压越高，通过这段导体中的电流就越大 6．下列四个等式中，符合并联电路特点的是（ ）A ．I ＝I 1+I 2B ．U ＝U 1+U 2C ．R ＝R 1+R 2D ．I 1/I 2＝R 1/R 27．下列选项中，不属于电功单位的是（ ）A ．度B ．千瓦时C ．千瓦D ．焦耳8．小黄连接如图3所示的电路中，小灯泡Ll 和L2都标有“3V 0．25A ”字样，电源由2节1.5V 的干电池串联而成．小黄对小陈说了下列说法，其中错误的是（ ）A ．要使Ll 和L2串联，可去掉导线b ；B ．S 闭合后，电路将发生短路；C ．Ll 和L2并联，闭合S 后Ll 和L2能发光D ．若将导线M 从接线柱B 改接到接线柱A 上，则两灯都能正常发光9．下面是选自小明“物理学习笔记”中的摘录，其中不正确的是（ ）A ．电功率是表示消耗电能快慢的物理量B ．相同的时间内，电流做功越多，功率越大C ．1W 表示电流在1s 内做1W 的功D ．用电器消耗的电能等于电流所做的功10．甲、乙两只普通照明灯泡的铭牌如图4所示，下列说法中正确的是（ ） A ．甲灯的实际功率一定是40WB ．将乙灯接入110V 电路中，它的额定功率为15WC ．两灯均正常发光时，电阻较大的是乙灯D ．两灯均正常发光时，较亮的是乙灯11．如图5所示的电路中，闭合开关后，两灯均正常发光。
2014秋13级《电工基础》期中考试试卷(金远平)
黔江民民族职业教育中心2014年 秋 电子专业 期中考试试卷适用班级 2013级电子高考班 （时间：120分钟，满分：150分）电工基础部分一．填空题（每空1分，共22分）1．电流的方向规定为 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 。
2、对电流的 叫电阻，用字母 表示。
3. 某电路中a 点电位是12V ，b 点电位是2V ，那么a ，b 两点之间的电压Uab=____________。
.4.一个完整的电路通常由_________、_________、_________和_________等几部分组成。
5．测量电动机的绝缘电阻一般不用万用表，而常采用 ； 6．电路的三种工作状态是 、短路 。
9．金属导体的电阻与导体的材料性质与其尺寸有关，即导体的电阻R （Ω）与长度L （m ）成 ，与截面积S （m 2）成 ，且与电阻率ρ（Ω•m）有关。
10、电位是相对值，它的大小与参考点选择有关 ；当参考点改变时，电路中各点的电位值将 ，任意两点间的电压值 。
11、通用电烙铁 按加热方式可以分为内热式和外热式两大类，通常由 、 、 、 组成。
12、通过一个导体的电流是5A ，经过2min 时间，通过这个电阻横截面的电荷量是 C 。
导体中的电流为1A ，在 min 时间内，通过导体横截面的电荷量为24C 。
二．判断题（每题1分，共5分）1．使用万用表测量电阻，每换一次欧姆档都要把指针调零一次。
【 】 2．使用电烙铁焊接元器件时，是先加热焊件，再加热焊锡丝。
【 】 3．电压表一般应并联在被测电路中，电流表一般应串联在被测电路中。
【 】 4. 一只200V 、1kW 的电炉，若每天用电1h ，则30天用电7.2kWh 。
【 】5、导体中的电流由电子流形成，故电子流的方向就是电流的方向【 】。
三．选择题（每题2分，共24分）1．万用表最基本的应该不包括测量 【 】A ．电压B ．电流C ．电阻D ．阻抗2．家用电度表接线时，下列那种接法是正确的 【 】A ．2、3进，1、4出B ．1．4进，2．3出C ．1、3进，2、4出D ．2、4进，1、3出3．若需要判断都设备是否带电，可选用以下那个工具测试 【 】A ．螺丝刀B ．测电笔C ．钢丝钳D ．镊子 4、 在温度一定时，导体的电阻与下列物理量中的【 】无关。

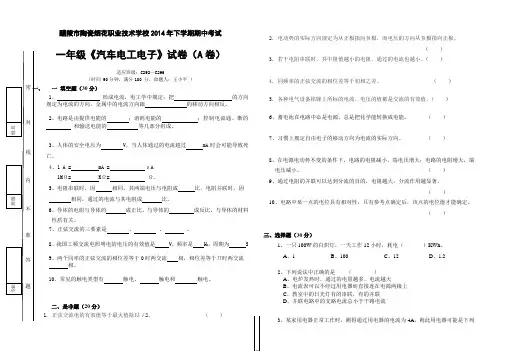

2014年下学期期中考试一年级电工试卷A
醴陵市陶瓷烟花职业技术学校2014年下学期期中考试一年级《汽车电工电子》试卷（A 卷）适应班级：C292—C296（时间 90分钟，满分100 分，命题人：王小平 ）一、 一 填空题（30分）1、 形成电流，电工学中规定：把 的方向规定为电流的方向，金属中的电流方向跟 的移动方向相反。
2、电路是由提供电能的 ；消耗电能的 ；控制电流通、断的 和输送电能的 等几部分组成。
3、人体的安全电压为 V ，当人体通过的电流超过 mA 时会可能导致死亡。
4、1 A = mA = μA1M Ω= K Ω= Ω.5、电阻串联时，因 相同，其两端电压与电阻成 比，电阻并联时，因 相同，通过的电流与其电阻成 比。
6、导体的电阻与导体的 成正比，与导体的 成反比，与导体的材料性质有关。
7、正弦交流的三要素是 、 、 。
8、我国工频交流电照明电的电压的有效值是 V ，频率是 H Z ，周期为 S9、两个同率的正弦交流的相位差等于0时两交流 相，相位差等于丌时两交流 相。
10、常见的触电类型有 触电、 触电和 触电。
二、是非题（20分）1. 正弦交流电的有效值等于最大值除以√2。
（ ）2. 电动势的实际方向规定为从正极指向负极，而电压的方向从负极指向正极。
（ ）3. 若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。
（ ）4. 同频率的正弦交流的相位差等于初相之差。
（ ）5. 各种电气设备铭牌上所标的电流、电压的值都是交流的有效值。
（ ）6、蓄电池在电路中必是电源，总是把化学能转换成电能。
（ ）7、习惯上规定自由电子的移动方向为电流的实际方向。
（ ）8、在电源电动势不变的条件下，电路的电阻减小，端电压增大；电路的电阻增大，端电压减小。
（ ） 9、通过电阻的并联可以达到分流的目的，电阻越大，分流作用越显著。
（ ）10、电路中某一点的电位具有相对性，只有参考点确定后，该点的电位值才能确定。
（ ）三、选择题（30分）1、一只100W 的白炽灯，一天工作12小时，耗电（ ）KWh 。

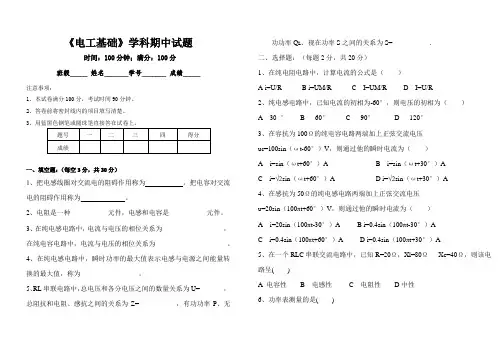

2014级职业中专电工基础期中考试试题
《电工基础》学科期中试题时间：100分钟；满分：100分班级_____ 姓名_______学号_______ 成绩_____注意事项：1、本试卷满分100分，考试时间90分钟。
2、答卷前将密封线内的项目填写清楚。
3、用蓝黑色钢笔或圆珠笔直接答在试卷上。
一、填空题：（每空3分，共30分）1、把电感线圈对交流电的阻碍作用称为___________，把电容对交流电的阻碍作用称为_____________。
2、电阻是一种___________元件，电感和电容是___________元件。
3、在纯电感电路中，电流与电压的相位关系为__________________，在纯电容电路中，电流与电压的相位关系为_____________________。
4、在纯电感电路中，瞬时功率的最大值表示电感与电源之间能量转换的最大值，称为_________________。
5、RL串联电路中，总电压和各分电压之间的数量关系为U=_______，总阻抗和电阻、感抗之间的关系为Z=___________，有功功率P、无功功率Q L、视在功率S之间的关系为S=___________.二、选择题：（每题2分，共20分）1、在纯电阻电路中，计算电流的公式是（）A i=U/RB i=UM/RC I=UM/RD I=U/R2、纯电感电路中，已知电流的初相为-60°，则电压的初相为（）A 30 °B 60°C 90°D 120°3、在容抗为100Ω的纯电容电路两端加上正弦交流电压u c=100sin（ωt-60°）V，则通过他的瞬时电流为（）A i=sin（ωt+60°）AB i=sin（ωt+30°）AC i=√2sin（ωt+60°）AD i=√2sin（ωt+30°）A4、在感抗为50Ω的纯电感电路两端加上正弦交流电压u=20sin（100πt+60°）V，则通过他的瞬时电流为（）A i=20sin（100πt-30°）AB i=0.4sin（100πt-30°）AC i=0.4sin（100πt+60°）AD i=0.4sin（100πt+30°）A5、在一个RLC串联交流电路中，已知R=20Ω，Xl=80ΩXc=40Ω，则该电路呈( )A 电容性B 电感性C 电阻性D中性6、功率表测量的是( )A有功功率B无功功率C视在功率D瞬时功率7、某电感线圈接入直流电时，测出R=12Ω，接入交流电时，测出阻抗为20Ω，则线圈的感抗为（）A 20ΩB 16ΩC 8ΩD 32Ω8、已知RLC串联交流电流端电压U=20V,电阻两端电压Ur=12V,电感两端电压Ul=16V,则电容两端电压Uc=（）A 4VB 32VC 12VD 28V9、交流电路提高功率因数的目的是（）A 减小电路的功率消耗B 提高负载的利用率C 增加负载的输出功率D 提高电流的利用率10、测量电能应该用（）A万用表B毫伏表C电能表D功率表三、判断题：（每题2分，共20分）1、电阻、电感、电容都是耗能元件。
2014年供配电专业基础(电路)真题解析
1 I (R j ( L ) 9C 9C
I
（2）根据串联谐振的定义，当 L
1 1 0 9C 3 LC
时，电路发生谐振。
答案【A】
j 4
21.如图所示，空心变压器ab间的输入阻抗为：
a
j5
• •
j 6 j 2
A j 3 B j 3 C j5 D j5
1.求初始值： u(0 ）
2.求稳态值：
100 220 200V 100 10
u(） 0V
L 10 10 11 R R1 // R2 10 100 10 10 100
t
3.求时间常数：
4.代入三要素公式： u(t） e u(） u(0 ） u(）
n
20 4 4 0.8
答案【C】
8.如图所示，电源的频率是确定的。电感L的值固定，电容C的值和电阻R的值是可调的，当
2 LC为何值时，通过R的电流与R无关。
解析：
I= jωL +
U
1 × R I jωC +
1 1 R
= jωL +
U
jωC +
R jωCR + 1
IR =
（ 1 2 LC） 0 2 LC 1
答案【C】
10.图示电路中，两个电容C1=C2=0.25F,当K开关闭合后，电容C1的电压为：
A C
解析：
2 e tV 1 1 e tV 2
B D
2 e tV 1 1+ e tV 2
2014-2015学年度第一学期期中考试九年级物理试卷及答案
2014-2015学年度第一学期期中考试九年级物理试卷及答案D则………………………………………………（ ）A. 通过L 1的电流大B. 通过L 2的电流大C. 通过两灯的电流一样大D. 无法判断两灯的电流大小10. 关于电路的知识,下列说法中正确的是……………………………（ ）A. 验电器的工作原理是异种电荷互相吸引B. 只要电路闭合，即使电路中没有电源，电路中也一定有电流C. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的11．在收音机等电器中，有一种叫电位器的变阻器。
电位器的外形及其内部构造如图4所示。
图中A 、B 、C 三个焊接点相当于变阻器的三个接线柱。
使用电位器时，下列说法正确的是…………………（ ） A. 只把A 、C 接入电路，旋动滑片，可以改变通过电位器的电流B ．只把A 、B 接入电路，当滑片顺时针旋动时，电位器接入电阻变小C ．将B 、C 两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D ．将B 、C 两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大12．图5所示的电路中，当开关闭合时，甲电流表的示数为0.6A,乙电流表的示数为0.2A ，则下列判断正确是………………………………( ) A. 通过灯L 1的电流为0.6AB. 通过灯L 1的电流为0.4A图图图4C. 通过电路总电流为0.8 AD. 通过灯L 2的电流为0.4 A13. 如图6所示，L 1和L 2是两只相同的小灯泡，a 、b是电流表或电压表．闭合开关S 后，若两灯都能发光，则………………………………( ) A. a 、b 均是电流表 B. a 、b 均是电压表C. a 为电流表，b 为电压表D. a 为电压表，b 为电流表14. 如图7所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中………………………………………………………（ ）A. 电压表V 1示数变大，V 2示数变大，电流表A 的示数变大B. 电压表V 1示数不变，V 2示数变大，电流表A 的示数变小C. 电压表V 1示数不变，V 2示数变小，电流表A 的示数变大D. 电压表V 1示数变小，V 2示数变大，电流表A 的示数变小15. 如图8所示的电蚊拍,具有灭蚊和照明等功能.当开关S 1闭合,S 2断开时,只有灭蚊网起到灭蚊的作用;当S 1、S 2都闭合时,灭蚊网和灯都要通电同时起到灭蚊和照明的作用,下图电路设计符合这种要求的是……( )16.如图9所示，R 1＝10欧姆，电流表A 1示数为0.5安培，电源电压为10伏特。
2014年八年级物理下学期期中考试
九 年 级 物 理 期 中 检 测班级___ ___ 姓名_ ______ 考号_____ ____一、选择题（共15小题，每小题3分，共45分，答案填写于答案栏中）1．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1 ,U 2，则, I 1:I 2 、U 1:U 2分别为（ ）A. 1∶1 2∶3B.2∶3 1∶1C. 1∶1 1∶1D.2:3 2:32．如图所示是一种自动测定油箱内油量多少的装置。
R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则 （ ）A ．油量增加，R 增大，油量表指针偏转变小B ．油量增加，R 减少，油量表指针偏转变大C ．油量减少，R 增大，油量表指针偏转变大D ．油量减少，R 减少，油量表指针偏转变小 3．下列措施中，不可能改变导体电阻大小（ ）A.改变导体的长度B.改变导体的材料C ．改变导体的横截面积 D.改变导体在电路中连接的位置4. 楼道路灯经常会烧坏，为延长灯泡寿命，电工师傅把“220V 、40W ”的两个灯泡串联后接在220V 的电路中，这样 （ ） A. 两灯的实际功率之和等于10W B. 两灯的实际功率之和等于20W C. 两灯的实际功率之和等于40W D. 两灯的实际功率之和等于80W5．在一段电阻不变的导体两端加20V 电压时，通过的电流为1A ；现在把该导体两端的电压变为5V ，则此时通过该导体的电流和它的电阻分别为（ ）A ．0.25A 、20ΩB ．1A 、20ΩC ．0.4A 、10ΩD ．1A 、10Ω6. 标有“6V 3W ”的甲灯和“12V 12W ”的乙灯，并联接在6V 的电源上（假设灯丝的电阻不变），下列说法正确的是A ．甲、乙两灯消耗的电能之比是1:4B ．甲、乙两灯的电阻之比是1:2C ．通过甲、乙两灯的电流之比是1:2D ．甲、乙两灯的实际电功率之比是1:1 7、在家庭电路中，通常用电能表来测量的物理量是 （ ） A ．电功率 B ．电功 C ．电压 D ．电流8、把3Ω的R 1跟6Ω的电阻R 2串联起来，接在某一电源上，这个串联电路的电流是1A ，若将R 1、R 2并联起来，仍接在这个电源上，则通过干路中的电流是 （ ）A ．1AB ．3AC ．1.5AD ．4.5A9、一台电动机的功率是7.5kW ，它表示 （ ）A ．1秒内做7.5×103W 的机械功B ．有7.5×103 J 的电能转化为机械能C ．1秒内消耗的电能是7.5×103 JD ．电流在1秒内做的功是7.5×103W/s10、根据欧姆定律公式RUI =可以导出IU R=，关于这个导出公式正确的说法是（ ）A ．导体电阻的大小跟导体两端的电压成正比B ．导体的电阻跟导体中的电流成反比C ．导体电阻的大小跟导体两端的电压和通过导体的电流无关D ．当导体两端的电压为零时，导体的电阻也为零11、如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是 （ ）A ．电压表、电流表示数都变大B ．电压表示数变大，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表、电流表示数都变小12、下列用电器正常工作时，要防止电流热效应的是 （ ） A ．电灯 B ．电视机 C ．电饭锅 D ．电熨斗13、加在某导体两端的电压为3V ，1min 内电流所做的功为180J ，则通过这导体的电流是 A ．1A B ．3A C ．60A D ．180A （ ）14、小明同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）A ．小灯泡灯丝断了B ．开关处出现短路C ．小灯泡接触不良D ．电池没电15．安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。
大安中学14年期中物理试题
大安中学14—15学年度上学期期中考试物理试卷一、选择题（每小题只有一个选项符合题意，每小题2分，共16分）1、下列说法中，正确的是（）A、电源是把电能转化为其他形式能的装置B、电路两端有电压，电路中就会有电流C、干电池向外供电时，是化学能转化为电能D、金属导体中的电流是由于正电荷定向移动形成的2、四个悬挂着的通草球，静止时的位置关系如图1所示，下列说法中正确的是（）A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电3、如图2所示的电路图中，开关S闭合后，能用电压表测量电阻R1两端电压的是（）4、如图3所示是一种调节收音机音量兼开关的调节器（也叫电位器）的示意图，若要使收音机工作时的音量最小，滑片P应置于图中的哪一点（）A．a点B．b点C．c点D．d点5、小明家台灯的插头插在如图4所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）。
若6、关于温度、内能、热量三者的关系，下列说法正确的是（）A、物体温度升高，该物体一定吸收了热量B、物体的温度越高，该物体具有的热量越多C、物体吸收了热，该物体温度一定升高D、物体温度升高，该物体内能一定增加7、如图5所示，电源电压不变，当开关S由断开到闭合时，电压表、电流表的示数变化是（）A、电流表示数不变，电压表示数变大B、电流表示数变大，电压表示数变小C、电流表示数变小，电压表示数变大D、电流表示数变小，电压表示数不变8、如图6所示，电源电压为3V，开关S闭合后，下列说法正确的是（）A、若用一根导线并联在L1两端，则L1被短路，电压表的示数为3VB、若L1的灯丝断了，电压表的示数为3VC、若用一根导线并联在L2两端，则L2被短路，电压表的示数为3VD、若L2的灯丝断了，电压表的示数为零二、填空题（每空1分，共10分）9、对人体的安全电压是 V。
如图7所示，该电阻箱的示数为Ω10、汽车发动机常用水做冷却剂，这是因为水的较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014级《电路分析》期中试题
一 简答/填空题：
1．（3分）线性时不变电路的基本特征是什么？
2．（3分）电源等效变换是指对外部等效，对内部并无等效可言。
某含源网络
开路时，对外部不发出功率，但此时内部电源发出是否发出功率？ 。
3．（3分）对于理想电压源而言，不允许 路，但允许 路。
4．（3分）当取关联参考方向时，理想电容元件的电压与电流的时域表达式为 。
当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为 。
5．（3分）对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出 个独立的KVL 方程。
6．（3分）给出功率因数的定义？。
7．（3分）两个电路的等效是指对外部而言，即保证端口的 关系相同。
8．（3分）幅频响应的物理意义是什么？
9．（3分）若电路的导纳Y=G+jB ，则阻抗Z=R+jX 中的电阻分量与电抗分量分别为： （用G 和B 表示）。
10．（3分）采用并联电容器提高功率因数后，原负载支路中的电流会发生什么样的变化？
二 计算题
1. （5分） 求左图示电路中电流I 值。
2. （5分）求右图所示电路的戴维南等效电路。
3. （10分）试求图（a ）所示电路中N 的戴维宁等效电路。
已知端口1-1'的伏安特性如图（b ）所示。
4.（20分）电路如右图所示，其中R1=10Ω，R2=4Ω， R3=12Ω，
R4=5Ω，R5=7Ω，Is=1.5A ，Us=10V
试求：电压u U
R R 5
R
（a ） 1 1' u /V （b ）
5.（20）电路如右图所示，当电流源Is和Us1反向（Us2不变）时，电压Uab是原来的0.5倍；当Is和Us2反向（Us1不变）时，电压Uab是原来的0.3倍。
问仅当电流源Is反向（Us1、Us2均保持不变）时，电压Uab是原来的多少倍。
U
s1
a
b
s2
I s。
