浅谈自动化监控系统在水利泵站的应用
浅析微机自动化在水利泵站管理中的运用

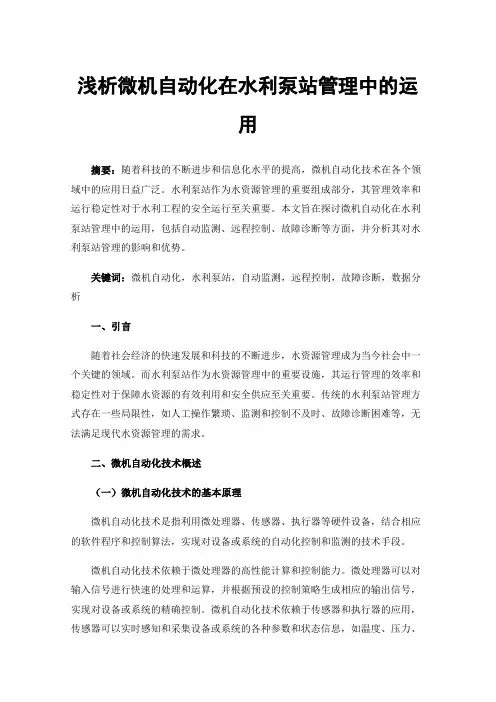

浅析微机自动化在水利泵站管理中的运用摘要：随着科技的不断进步和信息化水平的提高，微机自动化技术在各个领域中的应用日益广泛。
水利泵站作为水资源管理的重要组成部分，其管理效率和运行稳定性对于水利工程的安全运行至关重要。
本文旨在探讨微机自动化在水利泵站管理中的运用，包括自动监测、远程控制、故障诊断等方面，并分析其对水利泵站管理的影响和优势。
关键词：微机自动化，水利泵站，自动监测，远程控制，故障诊断，数据分析一、引言随着社会经济的快速发展和科技的不断进步，水资源管理成为当今社会中一个关键的领域。
而水利泵站作为水资源管理中的重要设施，其运行管理的效率和稳定性对于保障水资源的有效利用和安全供应至关重要。
传统的水利泵站管理方式存在一些局限性，如人工操作繁琐、监测和控制不及时、故障诊断困难等，无法满足现代水资源管理的需求。
二、微机自动化技术概述（一）微机自动化技术的基本原理微机自动化技术是指利用微处理器、传感器、执行器等硬件设备，结合相应的软件程序和控制算法，实现对设备或系统的自动化控制和监测的技术手段。
微机自动化技术依赖于微处理器的高性能计算和控制能力。
微处理器可以对输入信号进行快速的处理和运算，并根据预设的控制策略生成相应的输出信号，实现对设备或系统的精确控制。
微机自动化技术依赖于传感器和执行器的应用，传感器可以实时感知和采集设备或系统的各种参数和状态信息，如温度、压力、流量等，将其转换为电信号输入到微处理器中进行处理。
而执行器则根据微处理器的控制信号，执行相应的动作，控制设备或系统的运行状态。
（二）微机自动化在水利泵站管理中的应用现状微机自动化技术在水利泵站管理中已经得到了广泛的应用。
传统的水利泵站管理存在许多问题，如人工操作繁琐、监测和控制不及时、故障诊断困难等。
而微机自动化技术的引入可以有效解决这些问题，提升泵站的管理水平和运行效率。
在水利泵站的自动监测方面，微机自动化技术可以实现对泵站运行参数的实时监测，如水位、压力、流量等，通过传感器将这些监测数据采集并传输到微处理器进行处理。
浅谈自动化监控系统在泵站运行中的应用

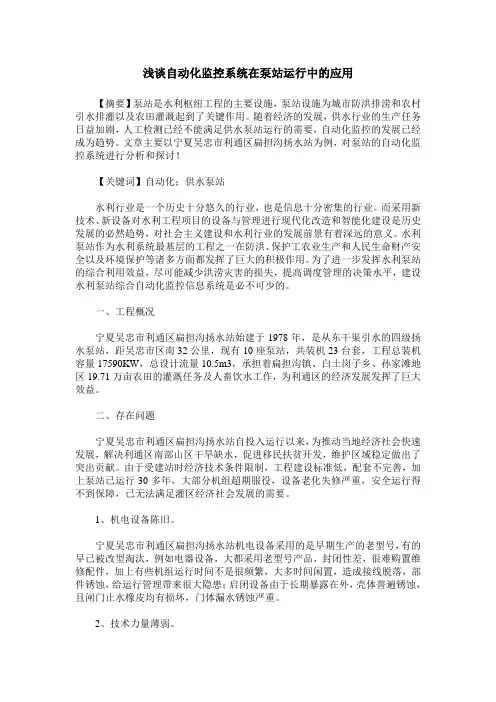

浅谈自动化监控系统在泵站运行中的应用【摘要】泵站是水利枢纽工程的主要设施，泵站设施为城市防洪排涝和农村引水排灌以及农田灌溉起到了关键作用。
随着经济的发展，供水行业的生产任务日益加剧，人工检测已经不能满足供水泵站运行的需要，自动化监控的发展已经成为趋势。
文章主要以宁夏吴忠市利通区扁担沟扬水站为例，对泵站的自动化监控系统进行分析和探讨！【关键词】自动化；供水泵站水利行业是一个历史十分悠久的行业，也是信息十分密集的行业。
而采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势，对社会主义建设和水利行业的发展前景有着深远的意义。
水利泵站作为水利系统最基层的工程之一在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用。
为了进一步发挥水利泵站的综合利用效益，尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设水利泵站综合自动化监控信息系统是必不可少的。
一、工程概况宁夏吴忠市利通区扁担沟扬水站始建于1978年，是从东干渠引水的四级扬水泵站，距吴忠市区南32公里，现有10座泵站，共装机23台套，工程总装机容量17590KW，总设计流量10.5m3，承担着扁担沟镇、白土岗子乡、孙家滩地区19.71万亩农田的灌溉任务及人畜饮水工作，为利通区的经济发展发挥了巨大效益。
二、存在问题宁夏吴忠市利通区扁担沟扬水站自投入运行以来，为推动当地经济社会快速发展，解决利通区南部山区干旱缺水，促进移民扶贫开发，维护区域稳定做出了突出贡献。
由于受建站时经济技术条件限制，工程建设标准低，配套不完善，加上泵站已运行30多年，大部分机组超期服役，设备老化失修严重，安全运行得不到保障，已无法满足灌区经济社会发展的需要。
1、机电设备陈旧。
宁夏吴忠市利通区扁担沟扬水站机电设备采用的是早期生产的老型号，有的早已被改型淘汰，例如电器设备，大都采用老型号产品，封闭性差，很难购置维修配件，加上有些机组运行时间不是很频繁，大多时间闲置，造成接线脱落，部件锈蚀，给运行管理带来很大隐患；启闭设备由于长期暴露在外，壳体普遍锈蚀，且闸门止水橡皮均有损坏，门体漏水锈蚀严重。

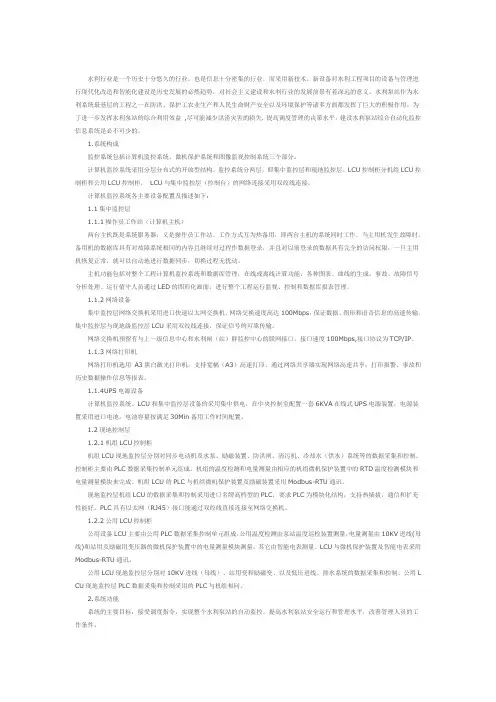

浅谈自动化监控系统在水利泵站的应用
水利行业是一个历史十分悠久的行业，也是信息十分密集的行业。
而采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势，对社会主义建设和水利行业的发展前景有着深远的意义。
水利泵站作为水利系统最基层的工程之一在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用。
为了进一步发挥水利泵站的综合利用效益,尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设水利泵站综合自动化监控信息系统是必不可少的。
1.系统构成监控系统包括计算机监控系统、微机保护系统和图像监视控制系统三个部分。
计算机监控系统采用分层分布式的开放型结构。
监控系统分两层，即集中监控层和现地监控层。
LCU控制柜分机组LCU控制柜和公用LCU控制柜，LCU与集中监控层（控制台）的网络连接采用双绞线连接。
计算机监控系统各主要设备配置及描述如下：1.1集中监控层1.1.1操作员工作站（计算机主机）两台主机既是系统服务器，又是操作员工作站。
工作方式互为热备用，即两台主机的系统同时工作。
当主用机发生故障时，备用机的数据库具有对故障系统相同的内容且继续对过程作数据登录，并且对以前登录的数据具有完全的访问权限，一旦主用机恢复正常，就可以自动地进行数据同步，切换过程无扰动。
主机功能包括对整个工程计算机监控系统和数据库管理，在线或离线计算功能，各种图表、曲线的生成，事故、故障信号分析处理。
运行值守人员通过LED的图形化画面，进行整个工程运行监视、控制和数据库报表管理。
1.1.2网络设备集中监控层网络交换机采用进口快速以太网交换机，网络交换速度高达100Mbps，保证数据、图形和语音信息的高速传输。
集中监控层与现地级监控层LCU采用双绞线连接，保证信号的可靠传输。
网络交换机预留有与上一级信息中心和水利闸（站）群监控中心的联网接口，接口速度100Mbps,接口协议为TCP/IP。
1.1.3网络打印机网络打印机选用A3黑白激光打印机，支持宽幅（A3）高速打印。

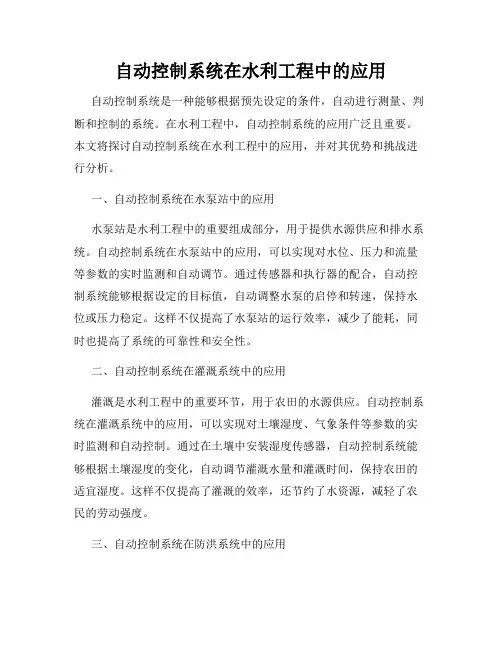

自动控制系统在水利工程中的应用
自动控制系统在水利工程中的应用自动控制系统是一种能够根据预先设定的条件，自动进行测量、判断和控制的系统。
在水利工程中，自动控制系统的应用广泛且重要。
本文将探讨自动控制系统在水利工程中的应用，并对其优势和挑战进行分析。
一、自动控制系统在水泵站中的应用水泵站是水利工程中的重要组成部分，用于提供水源供应和排水系统。
自动控制系统在水泵站中的应用，可以实现对水位、压力和流量等参数的实时监测和自动调节。
通过传感器和执行器的配合，自动控制系统能够根据设定的目标值，自动调整水泵的启停和转速，保持水位或压力稳定。
这样不仅提高了水泵站的运行效率，减少了能耗，同时也提高了系统的可靠性和安全性。
二、自动控制系统在灌溉系统中的应用灌溉是水利工程中的重要环节，用于农田的水源供应。
自动控制系统在灌溉系统中的应用，可以实现对土壤湿度、气象条件等参数的实时监测和自动控制。
通过在土壤中安装湿度传感器，自动控制系统能够根据土壤湿度的变化，自动调节灌溉水量和灌溉时间，保持农田的适宜湿度。
这样不仅提高了灌溉的效率，还节约了水资源，减轻了农民的劳动强度。
三、自动控制系统在防洪系统中的应用防洪是水利工程中的重要任务，用于保护人民生命财产安全。
自动控制系统在防洪系统中的应用，可以实现对水位、流量和降雨等参数的实时监测和自动控制。
通过在河道和水库中安装水位传感器，自动控制系统能够根据水位的变化，自动控制水闸的开闭和泵站的运行，及时调整水位。
这样可以有效预防洪水灾害，保护人民的生命和财产安全。
四、自动控制系统的优势和挑战自动控制系统在水利工程中的应用具有许多优势。
首先，自动控制系统能够实现对多个参数的实时监测和控制，提高了系统的稳定性和精度。
其次，自动控制系统能够根据设定的目标值，自动调节执行器的行为，提高了工程的效率和可靠性。
此外，自动控制系统能够减少人力投入，降低了劳动成本。
然而，自动控制系统在水利工程中的应用也面临一些挑战。
首先，自动控制系统的设计和调试需要专业知识和经验，增加了工程的复杂度和难度。
自动化监控系统在泵站中的应用
维普资讯
应 用
３３０ ５ ～ ０模 块 和 四个 ３ ２点 的 Ｄ Ｏ ３３ ０ Ｄ 一 ５ — ０模 块 。模 拟 量 处 理模块选用三块 １ ６通 道 的 Ａ Ｉ０ ０ ０ Ｃ一 ４ － ０模 块 。Ｐ Ｃ分 站 与 Ｌ
主站 之 间 采 用 专 用 电 缆 ，中 间加 接 Ｍｏｂ ｓＰｕｅ分 支 器 。 ｄ ｕ ｌｓ
３２ Ｐ Ｃ监 控 要 求 。 Ｌ
（ ）所 有 设 备 的控 制 均 有 手 动 和 自动 两 种 方 式 ，在 调 １ 试 、检 修 或 突 发事 件 时 可在 设 备 现 场 进 行 手 动 操 作 ，正 常 情 况 下 由 Ｐ Ｃ进 行 自动 控 制 。 Ｌ （ ）水 泵 机 组 的启 动 由 内 河 水 位 控 制 ，水 泵 启 动 前 要 ２ 先 确 保 对 应 的 电 动 阀 门处 于 打 开 位 置 ，泵 房 内 １ 、２号 闸 门 和 外 河 大 堤 的下 部 ５ 、６号 闸 门处 于关 闭 状 态 ，３ 、４号
并 在 这 里 进 行 多 协 议 转 换 。 由于 规 约 库 提 供 了 多 个 常 用 通
收 稿 日期 ：２ ０ — １２ ０８０—２
量是 指各 回路 电流 、 电压 及 频 率 的测 量 ，并 由此 计 算 得 到 有 功 、无 功 、功 率 因素 等 电量 数 据 。 保 护 实 际 上 指 电力 系 统 的 继 电 保 护 ，包 括 变 压 器 的差 动 保 护 与 后 备 保 护 、馈 线 的线 路保 护 、 电容 器 保 护 以及 双 电 源 供 电 系 统 的备 用 电 源 自动 投 入 等 等 。保 护 动 作 的依 据 是 测 量 值 与 整 定 值 的 比较
置 如 图 １所示 。
自动化监控系统在水利泵站的应用
水利泵站自动化监控系统的特点
高效性
1.A 水利泵站自动化监控系统可以大幅度提高泵站 的管理效率和运行效率，减少人工干预和人力 成本。
04
势与挑战
自动化监控系统的优势
提高效率
实时监控
自动化监控系统能够显著提 高泵站的运行效率，减少人 工干预和错误，同时降低运
营成本。
自动化监控系统可以实时收 集泵站的各种运行数据，如 水位、流量、温度等，以便
及时发现并解决问题。
远程管理
数据分析和预测
通过自动化监控系统，管理 人员可以在远程对泵站进行 操作和管理，提高管理效率
详细描述
通过水位传感器和监控系统实时监测水库或河流的水位变化，根据预设的水位阈 值进行自动化控制和调度，如开启或关闭水泵，实现对水资源的合理调配和管理 。
水质监测与保护
总结词
实时监测水质指标，保障供水安全和水生态健康。
详细描述
通过水质传感器和监控系统实时监测水的浊度、pH值、溶解氧、氨氮等水质指标，及时发现异常情况并进行处 理，保障供水安全和水生态健康。同时，通过对水质数据的分析，可以为水资源管理和保护提供科学依据。
云平台
通过云平台的应用，可以实现数据 的集中管理和分析，提高数据利用 效率和管理水平。
水利泵站自动化监控系统案例
05
分析
案例一
总结词
大型水利工程成功应用自动化监控系统 ，实现泵站远程监控和水库水位自动调 节。
VS
水利泵站计算机自动化及远程监控系统的应用周晓冬_1
水利泵站计算机自动化及远程监控系统的应用周晓冬发布时间：2021-10-01T03:10:10.482Z 来源：《基层建设》2021年第18期作者：周晓冬[导读] 水利泵站稳定运行需要实时收集管理信息、泵站设备工况等，任何一个环节出现了问题都会造成不可估量的损失。
传统水利泵站在运行过程中，这些工作都是由人工完成的，水利泵站在运行过程中24h派人管理。
依靠人工进行管理还是会存在一定疏忽，长此以往就会造成水利泵站出现严重的安全隐患。
为了解决这一问题，有关部门将集所有管理功能为一体的计算机自动化以及远程监控体系应用到水利泵站的工作中，以提高水利泵站工作效率。
浙江河海中控信息科技有限公司摘要：水利泵站稳定运行需要实时收集管理信息、泵站设备工况等，任何一个环节出现了问题都会造成不可估量的损失。
传统水利泵站在运行过程中，这些工作都是由人工完成的，水利泵站在运行过程中24h派人管理。
依靠人工进行管理还是会存在一定疏忽，长此以往就会造成水利泵站出现严重的安全隐患。
为了解决这一问题，有关部门将集所有管理功能为一体的计算机自动化以及远程监控体系应用到水利泵站的工作中，以提高水利泵站工作效率。
关键词：水利泵站；自动化系统；应用1水利泵站自动化系统的主要结构1.1微机监控系统结构主控制级层还可以对全站进行自动化操作，并将以往的工作信息以及运行数据进行处理；也能做到图像监视以及全站人机对话，可效提高水利泵站的工作效率。
现地控制层的工作目的就是控制与管理各单元闸门，同时监控整个水利泵站的水泵机组、闸门等设备。
现地控制层可以利用通信接口与微机保护设备进行信息交互，并在画面中实时显示所监控的电气参数以及相关信息，现地控制单元还可以独立控制泵站，在数据收集与整理过程中调整和控制水利泵站工作状态，进一步提高水利泵站现代化工作效率。
1.2微机保护系统结构微机监控系统能够稳定运行归功于微机保护系统，这一保护系统可以保证各个单元箱能够独立运行。
自动化监控系统在泵站中的应用
泵站 自动 化系统采用 分层、分布结构 系统 ，即由远程 操作管理 层 和 现场设备 层组成 。设备层 的继 电保护 装置 、测 控仪表 、智 能断路 器
的适用 性 。主 干采用 Ｉ Ｏ ／ Ｉ Ｏ Ｏ Ｍ以太 网通信结 构 ，利 于增 加后 台通信 的 距离和速 度 ，而且易 于接入 Ｉ ｎ ｔ ｅ ｒ ｎ ｅ ｔ 。在视频监 视方面 ，应 用桑塔奇数 码 的软硬件 系统 ，由室内室外智能一体化高 速球 形摄像机对 内河水情 、 泵 房内外设 备现场 以及外河水情进行监视 ，视频信号通过 ４ ８ ５ 总线传 到 视 频监视 主机 ，主机也是一台八路数 字录相机 ，能 自动进行硬盘录相 。 供 电系统 自动化 主要 实现就地 的测 量、控制 、继 电保 护和远方 的 “ 四遥”（ 即遥测 、遥控 、遥信 、遥调 ） ｏ测量 是指各 回路 电流 、电压及 频 率 的测 量 ，并 由此计算得 到有功 、无 功 、功率 因素等 电量 数据 。保 护实际上指 电力 系统的继电保护 ，包括变压器 的差动保护与后备保 护、 馈 线 的线 路保护 、电容器保护 以及双 电源供电系统 的备用 电源 自动投 入等等 。保 护动作 的依 据是测 量值 与整 定值 的比较结果 ，因此要提 高 保 护的准确性 ，就耍保 证测量 的精度 。在此采用 直接交流采样 的方式 ， 通 过高精 度 的Ａ ／ Ｄ 转换 和数字 滤波 ，结 合科学 的继 电保护算 法 ，大 大 提 高 了保 护装置 的精 度 。各继 电保护装 置 、测控仪 表及具有 测控保 护 功能 的智 能开关通过 通信 网络与后 台监 控计算机 进行消息 交流 ，实 现 远 程监控 管理。 Ｐ Ｌ Ｃ 的过程 控制 ，也是泵 站工程 自动化监控 中的一个重 要组成部 分。以 Ｐ Ｌ Ｃ 主站及其分布式 Ｉ ／ Ｏ 站作 为控制处理核心设 备 ，以触摸屏作 为当地人机交互界 面 ， 对 相关 供电设备和泵房 内的水泵机组 、电动 阀、 启闭机、泵房外的隔栅、皮带输送机和启闭机等水处理设备进行监控 ， 通过 Ａ ／ Ｄ转换模 块对超 声波液 位计 、水 压计 、流量计 以及温度 计 的等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈自动化监控系统在水利泵站的应用摘要】泵站是水利枢纽工程的主要设施,泵站设施为城市防洪排涝和农村引水排灌起到关键作用。
随着我国经济建设和科技水平的大力提高,对水利设施和水环境提出了更高的要求。
而城市排水泵站也需要进一步提升自动化设施水平,实现泵站自动化监控和集中调度管理。
文章主要对泵站的自动化监控系统进行分析探讨！关键词】泵站；自动化监控系统水利行业是一个历史十分悠久的行业，也是信息十分密集的行业。
而采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势，对社会主义建设和水利行业的发展前景有着深远的意义。
水利泵站作为水利系统最基层的工程之一在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用。
为了进一步发挥水利泵站的综合利用效益,尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设水利泵站综合自动化监控信息系统是必不可少的。
1.系统构成监控系统包括计算机监控系统、微机保护系统和图像监视控制系统三个部分。
计算机监控系统采用分层分布式的开放型结构。
监控系统分两层，即集中监控层和现地监控层。
LCU控制柜分机组LCU控制柜和公用LCU控制柜，LCU与集中监控层（控制台）的网络连接采用双绞线连接。
计算机监控系统各主要设备配置及描述如下：1.1集中监控层1.1.1操作员工作站（计算机主机）两台主机既是系统服务器，又是操作员工作站。
工作方式互为热备用，即两台主机的系统同时工作。
当主用机发生故障时，备用机的数据库具有对故障系统相同的内容且继续对过程作数据登录，并且对以前登录的数据具有完全的访问权限，一旦主用机恢复正常，就可以自动地进行数据同步，切换过程无扰动。
主机功能包括对整个工程计算机监控系统和数据库管理，在线或离线计算功能，各种图表、曲线的生成，事故、故障信号分析处理。
运行值守人员通过LED的图形化画面，进行整个工程运行监视、控制和数据库报表管理。
1.1.2网络设备集中监控层网络交换机采用进口快速以太网交换机，网络交换速度高达100Mbps，保证数据、图形和语音信息的高速传输。
集中监控层与现地级监控层LCU采用双绞线连接，保证信号的可靠传输。
网络交换机预留有与上一级信息中心和水利闸（站）群监控中心的联网接口，接口速度100Mbps,接口协议为TCP/IP。
1.1.3网络打印机网络打印机选用A3黑白激光打印机，支持宽幅（A3）高速打印。
通过网络共享器实现网络高速共享；打印报警、事故和历史数据操作信息等报表。
1.1.4UPS电源设备计算机监控系统、LCU和集中监控层设备的采用集中供电，在中央控制室配置一套6KV A在线式UPS电源装置，电源装置采用进口电池，电池容量按满足30Min备用工作时间配置。
1.2现地控制层1.2.1机组LCU控制柜机组LCU现地监控层分别对同步电动机及水泵、励磁装置、防洪闸、清污机、冷却水（供水）系统等的数据采集和控制。
控制柜主要由PLC数据采集控制单元组成。
机组的温度检测和电量测量由相应的机组微机保护装置中的RTD温度检测模块和电量测量模块来完成。
机组LCU的PLC与机组微机保护装置及励磁装置采用Modbus-RTU通讯。
现地监控层机组LCU的数据采集和控制采用进口名牌高档型的PLC，要求PLC为模块化结构，支持热插拔，通信和扩充性能好。
PLC 具有以太网（RJ45）接口能通过双绞线直接连接至网络交换机。
1.2.2公用LCU控制柜公用设备LCU主要由公用PLC数据采集控制单元组成。
公用温度检测由泵站温度巡检装置测量，电量测量由10KV进线(母线)和站用及励磁用变压器的微机保护装置中的电量测量模块测量，其它由智能电表测量。
LCU与微机保护装置及智能电表采用Modbus-RTU通讯。
公用LCU现地监控层分别对10KV进线（母线）、站用变和励磁变、以及低压进线、排水系统的数据采集和控制。
公用LCU现地监控层PLC数据采集和控制采用的PLC与机组相同。
2.系统功能系统的主要目标：接受调度指令，实现整个水利泵站的自动监控。
提高水利泵站安全运行和管理水平，改善管理人员的工作条件。
2.1集中监控层功能2.1.1运行监视和事件报警定时从LCU采集全站机组、公用设备、线路开关、母线、闸门等生产设备的运行参数和运行状态，更新实时数据库。
在LED上显示运行监视图、操作结线图等各种画面，以及趋势曲线，各种一览表、测点索引等，定时刷新画面上的设备状况和运行数据，使运行人员可清晰地监视全站的运行状态、操作状态过程和报警信息。
响应LCU确认后上送的模拟量越/复限、开关量状变和监控系统自诊断故障等各种事件，根据预置要求进行语音、音响、简报、事件一览表登录，自动推出相应画面和事故处理提示、画面闪光和变色、打印事故追忆记录等。
2.1.2控制和调节（1）运行人员在控制台通过LED向LCU发出各种控制调节命令，监视操作全过程，并可在必要时干预控制操作的执行。
操作命令可以包括以下几种：机组启、停；断路器的合、分；辅助设备的启、停等。
（2）在操作执行过程中，LED将显示操作各主要阶段进行的过程，命令菜单上当前执行和已完成的步骤将显示不同颜色，某步骤完成后，相应的设备图标将改变图符和颜色，在操作一览表上登录操作结果或失败原因。
2.1.3统计报表根据水利泵站提供的基本资料，按照实际需求，系统可以生成实用而齐全的报表系统，同时还能够提供与《泵站八项经济技术指标》考核内容有关的基础数据。
总的报表内容主要如下：（1）根据系统提供的基础数据，可生成的对机组的考核内容包括排水能源单耗、排水量、排水成本、单位功率效率、排水效率、安全运行率等数据。
（2）根据泵站对机组运行的管理需要，系统相应地设置各机组运行记录表。
报表统计包括电动机电量和温度量、水泵流量和扬程、机组的开停机时间等相关内容。
管理人员只要输入相应的开始日期、结束日期，就可以查询到该时段的机组运行情况记录。
（3）各机组的历史运行记录，可以按年、台、第次分别查询相应的项目。
2.1.4通讯功能与各现地监控层LCU的通讯，与上级水利闸（站）群监控中心通讯（预留接口），与上级信息中心通讯（预留接口）。
2.1.5人机接口人机接口包括彩色液晶显示器（LED）、键盘、鼠标和打印机，它不但为运行人员提供对整个系统监控的各种手段，而且具有对监控系统在线自诊断，投、退设备功能，其实现的功能有：调画面、一览表、测点索引；趋势显示的设置和启动；模拟量限值的修改等。
2.1.6自诊断及冗余管理当计算机系统及各种单元发生故障或发生错误时，自诊断程序能正确地判断出故障内容，能对外部设备和计算机硬件进行自检修，指出故障设备，以便迅速更换。
当主服务器故障时，能将控制权自动切换到备用服务器。
2.2现地监控层LCU功能2.2.1机组LCU的主要功能（1）数据采集及处理①开关量采集及处理机组LCU按周期扫查全部开入量，进行状态检查，更新数据库，在开关量发生变位时，可以产生事件记录，并根据控制流程进行动作处理或接点复归处理。
所有事件记录，流程的执行情况不仅保存于机组LCU，还全部送集中监控层。
中断开关量具有中断能力，响应速度快，可按其变位发生时间形成事件记录,会立即中断当前的工作。
②模拟量采集与处理电气模拟量的采集由相应机组的微机保护装置内的测量模块或多功能电表及相关测量变送器完成。
机组的采集参数包括：电流、电压、有功、无功、频率、功率因素、励磁电流电压等电量参数。
温度量也采用微机保护装置内的RTD温度模块进行采集，采集对象包括电机定子（或电机定子表面）、轴承和水泵推力轴承、室内外等。
根据运行需要，可设置以上模拟量低低限（LL）、低限（L）、高限（H）、高高限（HH）报警值，系统提供越复限报警及处理功能。
（2）控制与操作机组LCU可以接受上位机或LCU屏上的输入命令，执行相应操作。
机组LCU通过其输出继电器的接点去动作现场设备，单接点形式的输出点共90多点，分别作用于各种管路的电磁阀、线路的断路器和电动机等现地设备输入点。
（3）诊断功能机组LCU具有对本身的硬件及各控制单元进行全面的保护性自我检验功能，并根据检验结果采取相应的保护性措施，防止出现不良结果。
LCU同时向主机报告诊断的结果，根据自诊断记录，值班维护人员可以了解LCU装置工作是否良好，指导处理异常情况。
（4）通信功能机组LCU与集中监控层的通信。
通过以太网实现，通信的主要内容有：将LCU采集到的各种信息、正在执行的控制操作、内部自诊断结果即时送上主机。
接受主机的控制命令等。
2.2.2公用LCU主要功能公用LCU与机组LCU的控制结构及设备相同，因此，其数据采集与处理，控制与操作，自诊断，通信等方面的基本功能，与机组LCU 大致相同。
3.系统主要软件本工程计算机监控系统软件流程示意图如下：计算机监控系统软件流程示意图3.1操作系统操作系统采用MicroSoft中文NT操作系统。
Window NT Server 中文版操作系统是实时多任务，功能强大，多用途的网络操作系统。
3.2监控软件系统监控软件采用商业化的进口名牌公司的工业组态软件软件，系统基于MicroSoft Windows NT或MicroSoft Windows 2000平台，有良好的兼容性、准确性和可靠性。
监控子系统软件可在Fix、Cimpicity、Intouch、FactoryLink、WinCC监控软件中选择。
进口名牌公司的工业控制系统软件应是完全开放的系统，支持各种软件工业标准如：DDE，OLE，ACTIVE X，ODBC，TCP/IP，OPC等，作为共享的基础。
并提供一组进行二次开发的工具和手段，以便生成完全满足要求的监控系统。
充分采用客户/服务器体系结构，使监控系统能够提供数据在网络上的全面集成和共享，提高性能，降低成本。
系统监控软件除了提供一组包括实时/历史趋势、报警、画面编辑、报表、关系数据库直接组态登录的基本功能以外，还有SPC，服务器冗余，RECIPE，TRACK，WEB GATEWAY，PAGER，历史数据分析，多种PLC/DCS通讯驱动程序等多种可选项。
上位机监控软件采用当前最先进的技术、系统的配置和画面的组态具有方便性，而且系统的体系结构完全灵活的和开放的，它运行在Windows NT/95/98工作平台,通过策略和画面组态在上位机上实现对工业控制系统的监测与控制,具有动态画面、事件触发、报警、趋势、报表输出、历史数据存储等功能，能体现良好的通用性，灵活性，开放性，可靠性和性能价格比，软件已经提供中文操作模式，能够组态中文显示画面。
系统采用了图形用户界面(GUI)为操作人员和系统开发人员提供监控环境，在这个环境中可以实现数据采集、数据处理、状态监视、远程控制、报警、趋势、数据登录和生成报表等基本功能。
