10kV真空断路器预防性试验报告
真空断路器试验报告
合闸同期
mS
分闸同期
mS
合闸弹跳时间
mS
合闸线圈绝缘电阻
MΩ
合闸线圈直流电阻
Ω
分闸线圈绝缘电阻
MΩ
分闸线圈直流电阻
Ω
85%Un下合闸：
30%Un下合闸：
65%Un下分闸:
30%Un下分闸：
五、分合闸线圈直流电阻和绝缘电阻：
仪器及编号：
分闸线圈
直阻:
绝缘：
分闸线圈
直阻:
绝缘：
六、结论：
试验单位：试验日期：试验人：
真空断路器试验报告编号：
试验日期
温度
℃
相对湿度
％
安装地点
开关编号
设备名称
开关型号
操作机构
额定电流(KA)
制造厂家
出厂日期
出厂编号
一、导电回路直流电阻：
使用仪器
仪器编号
A相
B相
使用仪器
测量电压
仪器编号
测量点
耐压前
耐压后
相间
AB
BC
AC
AB
BC
AC
MΩ
MΩ
MΩ
MΩ
MΩ
MΩ
断 口
A相
B相
C相
A相
B相
C相
MΩ
MΩ
MΩ
MΩ
MΩ
MΩ
整体对地
MΩ
MΩ
二次对地（500V摇表）：
MΩ
三.交流耐压:
使用仪器
仪器编号
断口
耐压值(KV)： 时间(S)： 结论:
整体对地
耐压值(KV)： 时间(S)： 结论:
四、操作机构：
10kv配电室预防性试验
10kｖ配电室预防性试验工作流程第一步、高压断路器预防性试验得方法、具体实验项目要参考规程与甲方要求。
断路器:电气工程中不可缺少得电气元件,就是重要得一次设备,在正常得情况下切、合高压电路，在故障得情况下开断巨大得故障电流,断路器又就是关键得操作设备。
在高压配电系统得断路器担负着大面积得供电，它关系到电力供应就是否正常得关键,也就是经常出现问题与发生故障得器件之一,主要有:油断路器、真空断路器与SF６气体断路器。
10KV现在一般只有真空断路器与接触器。
1.高压断路器得试验内容（1) 绝缘电阻测试(2) 导电回路电阻测量(3) 线圈直流电阻测量(４) 跳、合闸时间得测量(5) 绝缘油试验（6) 三相同期试验(7）操作机构得最低动作时间测量(8) 交流耐压试验。
2.高压断路器得交接试验(1)绝缘电阻测试测试前应将支持绝缘子擦干净,使用2500Ｖ得兆欧表,①要测量相与相之间得绝缘电阻，②相与地之间得绝缘电阻,测试结果不应少于1000MΩ。
(2)导电回路电阻测量高压断路器得导电回路电阻也叫作接触电阻,其测量试验使用双臂电桥,测试时先将断路器合、跳几次后再将断路器操作保险取下,将断路器手动操作部分绑死捆住，以防突然跳闸伤人,并防止突然断开时电桥得检流计打坏。
测量时如果怀疑测定数值可复测几次,每次都将开关动作几次。
取分散性较小得三次平均值为测试值。
(3）跳闸、合闸线圈直流电阻测量跳闸、合闸线圈直流电阻测量，这就是一项常规得试验,用单臂电桥进行测试，测试结果与以往测试结果相比不应有较大得变化。
(４) 跳闸、合闸时间得测量它属于断路器得动作特性试验,跳闸、合闸时间与跳合闸得速度有关,与机械得结构、机械得摩擦力及机械势能能量等有关。
测量时使用电秒表进行动作时间得测量,测量合闸时间时,将三相开关主触电串联连接到电秒表,当只有全部接点闭合时得时间为合闸时间；测量分闸时间时，将三相开关主触点并联连接后，接到电秒表,当只有全部接点断开时得时间为分闸时间。
10kV出线开关间隔预防性试验（电气部分）作业指导书.docx
10kV出线开关间隔预防性试验（电气部分）作业指导书.docxlOkV出线开关间隔预防性试验（电气部分）作业指导书木作业指导书适用于lokvdi线开关间隔（包括真空断路器、干式电流互感器、氧化锌避雷器）周期性的预防性试验（电气部分）工作。
2规范性引用文件GB3906—2006 3?6kV?40.5kV交流金属封闭开关设备和控制设备DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雳器试验GB11032-2000交流无间隔金属氧化物避雳器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试骑实施导则第4部分:交流耐压试国家电网安监［2009J664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）使用说明书开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）交接试验报告历次预防性试验报告4安全及预控措施4.1安全措施4.1.1试验应填写变电第一种工作票。
4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。
4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。
4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。
4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险貯的标示牌，并派人看守。
4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。
加压过程中应有人监护并呼唱。
高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。
10KV继保预防性试验报告
SCS-211
V2.05
4D8C
2009-04
七、时钟的整定与校核
对保护装置进行时钟的修改与整定，装置失电10min后走时准确。
八、保护定值核对
模拟一套保护定值进行保护校验，操作装置定值切换，定值区整定正确。
九、开关量输入回路测试
将保护装置置于正常运行状态，在保护屏分别进行各节点的模拟导通，在液晶显示屏上显示的开入量有相应改变。
十、告警回路检查及开出回路测试
告警类别
总告警
操作类告警
装置类告警
检查结果
正常
正常
正常
对保护装置进行各个开出传动试验，相应的开出回路接点及其联动接点会闭合及释放。
十一、交流模拟量零漂检查
名称
Ia
Ib
Ic
3I0
Ua
Ub
Uc
实测零漂值（保护）
0.001
0
0
0
0
0.001
0.001
零漂要求
2%（In= 5 A）
2%（Un= 57.74 V）
十二、交流模拟量幅值精度检查
保
护
施加电流（A）
1
4
7
幅值精度要求
Ia
0.985
3.940
6.893
2%
Ib
0.986
3.936
6.899
Ic
0.979
3.944
6.899
测量
Ia
0.997
3.994
6
2%
Ib
0.997
3.992
6
Ic
0.997
3.992
6
零序
3I0
0.981
10kV真空断路器交接试验报告
实测值
要求
A相
B相
C相
合闸时间(ms)
≤100
合闸弹跳时间(ms)
≤2
分闸时间(ms)
≤60
三相合闸同期差(ms)
≤2
三相分闸同期差(ms)
≤2
5．断口接触电阻测试:温度:28℃试验日期：2010年5月12日
相别
A
B
C
要求值
电阻（μΩ）
≤45
6．绝缘及交流耐压试验:试验日期：2010年05月21日
操作类别
操作电压（V）
操作次数
可靠性试验
试验
结果
合、分
110%额定操作电压
5
-------
合
80%额定操作电压
5
(80%~110%)Un可靠动作
正确
分
65%额定操作电压
5
＜30%Un可靠不动作
＞65%Un可靠动作
正确
合、分、重合
100%额定操作电压
5
-------
4．时间测试：试验日期：2010年4月17日
相别
试验项目
绝缘电阻（M）
试验电压
（kV）
试验时间
（S）
试验结果
试验前
试验后
A
相对地
42
60
通过
断口
42
60
通过
B
相对地
42
60
通过
断口
42
60
通过
C
相对地
42
60
通过
断口
42
60
通过
7．试验仪器仪表:
器具名称
编号
检验证编号检验单位源自有效期数字绝缘电阻表1年

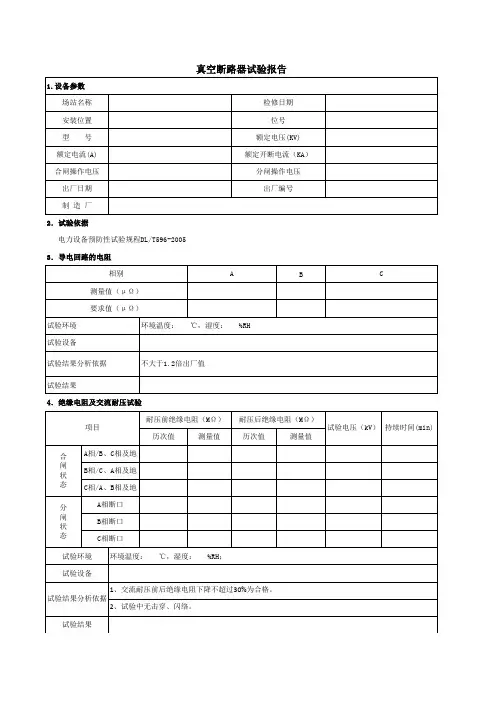

7、真空断路器试验报告
