波形采集卡网络连接说明
斯麦科华 USB-4000 系列多功能同步数据采集卡 用户手册说明书
USB-4000系列多功能同步数据采集卡用户手册Rev: D北京思迈科华技术有限公司目录1.产品介绍 (4)1.1.概述 (4)1.2.功能结构框图 (5)1.3.产品特性 (5)1.4.产品规范 (6)模拟输入 (6)模拟输出 (8)数字IO (9)计数器 (9)总线接口 (9)电源要求 (9)其他规格 (10)2.外观与信号连接说明 (11)2.1.产品外观 (11)2.2.信号连接说明 (11)前面板信号连接 (11)后面板信号连接 (13)3.安装与测试 (14)3.1.驱动安装 (14)3.2.硬件安装 (15)4.模拟输入 (15)4.1.概述 (15)4.2.输入量程说明 (16)4.3.触发源 (16)4.4.模拟输入模式 (16)5.模拟输出 (17)5.1.概述 (17)5.2.触发源 (17)6.数字IO (18)6.1.概述 (18)7.计数器 (18)7.1.概述 (18)7.2.事件计数器 (19)7.3.周期/正脉宽/负脉宽测量 (19)8.开发者编程说明 (20)8.1.概述 (20)8.2.基本函数 (20)FindUSBDAQ() (20)OpenDevice() (20)CloseDevice() (21)8.3.模拟输入相关函数 (21)SetUSB4AiRange() (21)SetSampleRate() (21)SetChanSel() (22)SetTrigSource() (22)SetTrigEdge() (23)SetSoftTrig() (23)ClearTrigger() (23)8.4.模拟输出相关函数 (24)InitDA() (24)SetDA() (24)SetWavePt() (24)ClrWavePt() (25)SetWaveSampleRate() (25)WaveOutput() (25)8.5.数字IO相关函数 (26)SetDioOut() (26)8.6.计数器相关函数 (27)SetCounter() (27)StartCounter() (27)ClearCounter() (28)8.7.读取数据控制函数 (28)StartRead() (28)StopRead() (28)GetAiChans() (29)GetDioIn() (29)GetCounter() (30)GetCtrTime() (30)ClearBufs() (30)TransDioIn() (31)8.8.错误代码 (31)8.9.L AB VIEW开发者说明 (32)8.10.MATLAB开发者说明 (32)9.订购信息 (33)10.售后服务与保修 (35)11.文档修订历史 (36)1. 产品介绍1.1. 概述一个典型的数据采集系统，通常包含传感器，信号调理设备、数据采集设备和计算机以及运行在计算机上的数据处理软件。
附录4、数据采集板卡连线图
T2100P/D7900P 系列色谱工作站——用户手册 附录四、数据采集板卡连线图
--- 第 附录四-1 页 ---
一、单一
(不带外部事件模块的)数据采集卡连线图
附录四、数据采集板卡连线图T2100P/D7900P系列色谱工作站——用户手册二、集成(带外部事件模块的)数据采集卡连线图
【注意】
1)依据输出电压的不同，共有直流和交流两种制式的外部事件模块；直流制式
又通常分为5V、12V和24V。
2)输入电源必须与该模块的输出制式及电压值相匹配，严禁混淆。
3)有源输出可直接驱动制式和电压与之匹配的电磁阀，且带限流功能。
4)必须认准输入电源极性，确保正接正，负接负，切忌接反。
5)若带电情况下接入色谱信号，务必先地接地，再正接正、负接负。
6)建议将色谱信号直接连入内置引脚(注意极性匹配)，取代25芯外置式连接。
---第附录四-2 页---。

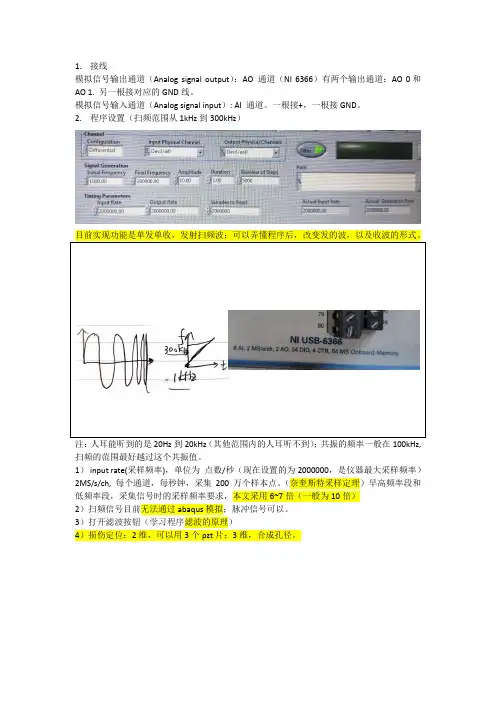

采集卡操作
1.接线
模拟信号输出通道（Analog signal output）：AO 通道（NI 6366）有两个输出通道：AO 0和AO 1. 另一根接对应的GND线。
模拟信号输入通道（Analog signal input）: AI 通道。
一根接+，一根接GND。
2.程序设置（扫频范围从1kHz到300kHz）
目前实现功能是单发单收，发射扫频波；可以弄懂程序后，改变发的波，以及收波的形式。
扫频的范围最好越过这个共振值。
1）input rate(采样频率)，单位为点数/秒（现在设置的为2000000，是仪器最大采样频率）2MS/s/ch, 每个通道，每秒钟，采集200万个样本点。
（奈奎斯特采样定理）早高频率段和低频率段，采集信号时的采样频率要求，本文采用6~7倍（一般为10倍）
2）扫频信号目前无法通过abaqus模拟；脉冲信号可以。
3）打开滤波按钮（学习程序滤波的原理）
4）损伤定位：2维，可以用3个pzt片；3维，合成孔径。
usb数据采集卡V52_32使用说明书
usb数据采集卡V52_32使⽤说明书USB 数据采集卡V5.2_32使⽤⼿册新郑市恒凯电⼦科技有限公司2016/3USB2.0总线AD 采集模块 32路同步单端输⼊16位 20KHz AD，192K FIFO 缓冲 2路12位0—10V 量程DA 输出16路单向输⼊⼝/16路单向输出⼝在开始使⽤前请仔细阅读下⾯说明检查打开包装请查验如下：USB数据采集卡V52_32⼀块配套电源及USB数据线安装将数据采集卡插⼊主机的任何⼀个USB2.0插槽中并将外部的输⼊、输出线连好。
如果主机USB电源供应能⼒差，请连接附送的电源。
保修本产品⾃售出之⽇起⼀年内，⽤户遵守储存、运输和使⽤要求，⽽产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求⽽造成损坏的，需缴纳器件费及相应的运输费⽤，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件⽀持服务⾃销售之⽇起提供6个⽉的免费开发咨询。
（如有刊误，敬请批评指正!）⽬录⽬录 (2)⼀、USB数据采集卡V52_32说明 (4)USB数据采集卡V52_32板简介 (4)特点： (4)主要特点、性能： (5)AD部分： (5)DA输出 (5)开关量输⼊输出 (5)软件⽀持： (6)其他特性 (6)⼆、原理说明 (7)2-1：模拟输⼊输出接⼝ (7)AD数据排列 (7)AD数据转换 (7)内部定时器时钟与外部时钟 (7)触发开始采样 (8)过采样及相关说明 (8)2-2：开关量部分的原理： (10)2-3:模拟输出DA (10)三、安装与连接 (11)3-1：安装 (11)关于USB (11)USB延长线 (11)3-2：信号连接注意事项 (11)3-3：连接器插座定义 (12)16 DIN定义： (12)16 DOUT定义： (13)3-4：配套端⼦板 (13)四、软件 (15)4-1：软件安装与说明 (15)软件说明 (15)驱动安装 (16)测试软件安装 (19)4-2：接⼝函数说明 (22)设备操作函数 (22)AD操作函数 (23)DA操作函数 (25)单向开关量输⼊操作函数 (25)单向开关量输出操作函数 (26)4-3：VC程序编程说明 (28)4-4 Labview程序编程说明 (29)⼀、USB数据采集卡V52_32说明USB数据采集卡V52_32板简介USB数据采集卡V5.2_32是⼀款基于USB总线的⾼性能多功能数据采集卡，具有32路单端16位⾼速同步模拟信号采集（最⾼同步采样速率50KSPS，同步采样即每通道都是50KSPS）、2路12位模拟信号输出（只有单次低速输出模式）、16路数字信号单向输⼊/16路数字信号单向输出。
采集卡 用法(二)
采集卡用法(二)采集卡用法1. 数据采集与分析•概述：采集卡可以连接不同类型的传感器，采集环境数据、物理数据等，并将采集的数据传输到计算机进行分析和处理。
•具体用法：–连接传感器：根据传感器的接口类型选择合适的采集卡，并通过连接线将传感器与采集卡连接。
–配置采集软件：根据采集卡的型号和规格，选择合适的采集软件，并进行配置。
–数据采集：启动采集软件，开始采集传感器数据。
–数据分析：将采集到的数据导入分析软件，进行数据分析和处理，得出有效的结论。
2. 控制外部设备•概述：采集卡可以作为控制外部设备的接口，通过发送信号实现对外部设备的控制。
•具体用法：–连接外部设备：根据外部设备的接口类型选择合适的采集卡，并通过连接线将采集卡与外部设备连接。
–编写控制程序：通过编程语言编写控制程序，调用采集卡提供的接口发送信号控制外部设备。
–执行控制程序：将编写好的控制程序加载到计算机上，并执行控制程序。
–监测外部设备状态：通过采集卡接收外部设备返回的状态信号，实时监测外部设备的状态。
3. 数据采集与仿真•概述：采集卡可以模拟传感器信号，用于测试、验证或仿真目的。
•具体用法：–设定信号参数：通过采集卡的控制面板或配置软件，设定需要模拟的传感器信号的参数，如幅值、频率等。
–开始仿真：启动仿真功能，采集卡会生成和输出与设定参数相匹配的模拟信号。
–连接目标设备：将采集卡的输出端连接到目标设备，以实现仿真信号的输入。
–监测目标设备响应：通过采集卡接收目标设备的响应信号，实时监测目标设备对仿真信号的反应。
4. 工业自动化控制•概述：采集卡在工业自动化领域中被广泛应用，用于实现设备的监测和控制。
•具体用法：–连接传感器和执行机构：将采集卡与传感器和执行机构相连，建立传感器信号的输入和执行机构信号的输出通道。
–配置控制软件：根据实际需求，选择合适的工业自动化控制软件，并进行配置。
–设定控制策略：使用工业自动化控制软件，设定合适的控制策略，实现对设备的自动化监测和控制。
采集卡使用方法
采集卡使用方法一、什么是采集卡采集卡，也称为捕获卡或录像卡，是一种用于录制和采集音视频信号的硬件设备。
它通常是插在计算机主板上的扩展卡，可以将外部设备（如摄像机、录音设备等）的信号转化为数字信号，并传输到计算机中进行处理和存储。
二、采集卡的分类根据采集的信号类型和接口类型的不同，采集卡可以分为多种类型，包括视频采集卡、音频采集卡、模拟采集卡和数字采集卡等。
1. 视频采集卡：主要用于将模拟视频信号转换为数字信号，并传输到计算机中。
常见的视频采集卡接口有RCA、S-Video、HDMI等。
2. 音频采集卡：用于将模拟音频信号转换为数字信号，并传输到计算机。
音频采集卡通常具有麦克风输入口和线路输入口。
3. 模拟采集卡：可以同时采集视频和音频信号，具有视频输入口和音频输入口。
模拟采集卡可以用于将模拟信号转换为数字信号，并实现视频和音频的同步采集。
4. 数字采集卡：适用于直接采集数字信号的设备，如高清摄像机、数字音频设备等。
数字采集卡通常具有HDMI、SDI等接口。
三、采集卡的使用步骤1. 安装采集卡驱动程序：在使用采集卡之前，需要先安装相应的驱动程序。
驱动程序通常会随采集卡一同提供，也可以从官方网站上下载。
2. 连接外部设备：将需要采集的外部设备（如摄像机、录音设备等）通过合适的接口连接到采集卡上。
根据设备类型和采集卡接口的不同，可以选择合适的连接线缆。
3. 设置采集参数：打开采集卡相关的软件或应用程序，在设置界面中选择采集参数。
这些参数包括视频分辨率、帧率、音频采样率等，根据实际需求进行设置。
4. 开始采集：在设置完成后，点击开始采集按钮，采集卡开始工作，将外部设备的信号转换为数字信号，并传输到计算机中。
采集过程中可以实时预览采集到的信号。
5. 停止采集：在完成采集任务后，点击停止采集按钮，采集卡停止工作。
此时可以保存采集到的音视频文件，或进行后续的编辑和处理。
四、采集卡的注意事项1. 选择合适的采集卡：根据实际需求选择合适的采集卡，考虑采集信号类型、接口类型、采集质量等因素。
相机采集卡使用技巧
相机采集卡使用技巧相机采集卡是一种重要的设备，它可以帮助我们将相机拍摄的图片或视频转移到电脑上进行编辑和保存。
下面是一些使用相机采集卡的技巧，希望对大家有所帮助。
第一，选择适合的采集卡。
目前市面上有很多种不同品牌的采集卡，如Elgato、Blackmagic Design等。
在选择采集卡时，需要根据自己的需求和相机型号来确定。
比如，如果你需要采集4K视频，就需要选购支持高分辨率的采集卡。
第二，正确连接采集卡和相机。
首先，将采集卡插入电脑的USB接口或PCI插槽中，然后根据相机的接口类型选择合适的数据线连接相机和采集卡。
常见的接口类型有HDMI、SDI和USB等。
需要注意的是，在连接过程中，要确保所有连接口都牢固连接，以防止信号传输中断或不稳定。
第三，设置相机输出参数。
在相机设置中，一般有关于输出选项的设置项。
通过调整这些参数，可以改变图像质量、分辨率、帧率等。
根据自己的需求，调整相机的输出参数，以获得最佳的图像和视频质量。
第四，选择合适的采集软件。
在使用相机采集卡时，需要安装相应的采集软件。
这些软件一般提供了图像和视频采集、预览、录制、编辑等功能。
常见的采集软件包括OBS Studio、Adobe Premiere等。
根据自己的需求和应用场景，选择合适的采集软件进行使用。
第五，注意输出和录制格式的选择。
在使用相机采集卡进行拍摄和录制时，需要注意选择合适的输出和录制格式。
常见的输出格式有JPEG、PNG、MP4等，而录制格式有AVI、MOV、MKV等。
根据自己的需求和后期处理的要求，选择合适的格式进行设置。
第六，合理设置采集卡的参数。
不同的采集卡可能有不同的参数设置选项。
例如，一些采集卡支持色彩空间设置、图像锐化、降噪等。
根据自己的需求和喜好，设置合适的参数，以获得满意的效果。
第七，注意电脑性能和存储空间。
相机采集卡需要电脑来进行数据的接收和处理，因此需要确保电脑的性能和存储空间能够满足需求。
对于高分辨率的图像和视频，需要更高的性能要求。
数据采集卡采集工具使用说明
数据采集卡采集工具使用说明1. 数据采集工具界面：2. 打开采集工具接入USB数据采集卡后，采集工具会自动查找系统接入USB设备，左图为连接数据采集卡成功。
右图为没有接入数据采集卡，没有接数据采集卡前采集工具的上的所有功能为不可以操作。
未接入采集卡，功能为不可以操作：3. 选择数据采集卡输出路径，点击如图下所示：勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。
4. 采集参数设置：A.采集间隔时间（毫秒）：采集每次数据点之间的等待时间设置，设置为0表示不等待连续采集数据。
B.采集数据量（个）：最大采集数量值，采集到最大值后程序自动停止结束。
勾选“勿略采集最大量值，连续采集”复选框后此设置将无效。
采集结束在点击“停止采集”按键后结束。
C.数据存储深度（个）：存储深度主要解决实时显示数据软件所占用的时间，存储深度值越大显示数据越慢，此显示速度慢不影响正常采集速度，只是影响显示速度。
如采集时频率比较慢时需要设置采集间隔时间，把存储深度设置为1表示实时值。
D.采集接入模式：采集模拟分为三种：模拟输入（单极性），差分输入，真双极输入。
模拟输入只能采集大于0V以上的电压值，不能采集负电压。
差分输入可以测试正负电压，测试正负电压需要按差分方式接线，差分方式接线与地线无关。
真双极输入可以测试正负电压，可以直接测试负电压。
采集工具会根据采集卡类型显示不同的输入模式，工具只会显示支持的模式选择项。
详细支持输入模式请参考产品说明书参数规格。
E.采集卡输入通道：输入通道表示采集卡指定的采集通道，不同型号采集有不同数量的采集通道。
采集卡支持：单通道采集和全通道采集功能。
全通道采集功能可以勾选“同时采集所有通道”复选框。
F.采集量程选择：不同类型采集卡支持不同的量程选择，详细参数可以参考用户说明。
5.清空列表数据点击“清空列表数据”按键后会清除列表数据，注意：清空后的数据不可恢复：6.数据采集：点击“开始采集”按键后采集工具自动开始采集数据，点击“停止采集”后程序自动停止并保存采集数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电脑网络设置
电脑的网络设置 IP 地址 子网掩码 默认网关 192.168.1.103 255.255.255.0 192.16. 采集卡上电正常工作指示灯状态如下表： 指示灯状态 绿色电源指示灯 红色零点补偿灯 常亮 闪烁
2. 网线连接电脑和采集卡，观察电脑右下角的网络图标。 网络图标状态含义 网络电缆没有插好 正在配置网络 网络配置完成。
四、运行软件
� 运行“” ，如果出现下图提示，说明未连接成功，
� �
如果打开后不出任何提示，表示已成功连接。 如果只有蓝色波形没有红色波形，可以重启波形采集软件。
三、网口指示灯
指示灯含义 网口 网口指示灯含义 绿色 LED 亮 黄色 LED 闪烁 物理线路建立连接 数据正在收发
正常状态下网口指示灯状态 光栅未占用 光栅占用 绿色 LED 常亮，黄色 LED 慢速闪烁； 黄色 LED 常亮，绿色 LED 快速闪烁。
如果开始的时候黄色 LED 常亮，打开波形采集软件会出现“通信设置”界面，此时可 以按照以下步骤解决： 1. 遮挡光栅，可以看到黄色 LED 常亮同时绿色 LED 快速闪烁； 2. 把采集卡的网线拔下，可以看到黄色 LED 常亮绿色 LED 灭； 3. 将网线重新插入采集卡，然后释放光栅； 4. 如果黄色 LED 慢速闪烁就可以启动采集软件了。
