500kV设备试验
500kV变压器一次试验报告
短路阻抗%(额定分接)
高-中
250000
321.2
13.68
高-低
80000
118.8
55.93
中-低
80000
121.0
39.23
空载损耗
59.3kW
空载电流
0.036%
C相
运行方式
额定容量kVA
负载损耗kW
短路阻抗%(额定分接)
高-中
250000
324.0
13.66
高-低
80000
117.9
55.86
中-低
80000
121.7
39.05
空载损耗
59.3kW
空载电流
0.036%
绕组连同套管绝缘电阻交接试验报告
安装位置
500kV 1号主变压器(A相)
试验日期
环境温度（℃）
25
环境湿度（％）
名称
低-高、中低及地
高、中-低及地
高、中、低-地
出厂
(GΩ)
实测
(GΩ)
出厂
(GΩ)
实测
(GΩ)
出厂
((GΩ)
油温℃
绝缘折算20℃
低-高、中低及地
高、中-低及地
高、中、低-地
厂折算(GΩ)
测折算(GΩ)
厂折算(GΩ)
测折算(GΩ)
厂折算(GΩ)
测折算(GΩ)
R15s
比较
比较
比较
R60s
比较
比较
比较
R600s
比较
比较
比较
备注：绝缘电阻值不应低于产品出厂试验值的70%或不低于10000MΩ （20℃）；测量电压为5000V。
500kV主变长时感应耐压带局部放电试验方案
技术方案项目名称：观音岩水电站500kV主变绕组连同套管的长时感应电压试验带局部放电试验及中性点、低压绕组外施交流试验委托单位：大唐观音岩水电开发有限公司云南电力技术有限责任公司YUNNAN ELECTRIC POWER TECHNOLOGY CO.,LTD.二〇一四年十一月方案会签建设单位：设备制造厂:施工单位：监理单位:试验方：观音岩水电站500kV主变压器绕组连同套管的长时感应电压试验带局部放电试验及中性点、低压绕组外施交流耐压方案一试验目的对被试变压器进行绕组连同套管的长时感应电压试验带局部放电试验及中性点外施交流耐压试验，检验变压器的绝缘性能是否符合相关标准要求。
二引用标准GB 1094.3-2003《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空间间隙》GB 50150-2006《电气装置安装工程电气设备交接试验标准》DL 417-2006《电力设备局部放电现场测量导则》三被试设备四试验设备五试验程序5.1绕组连同套管的长时感应电压试验带局部放电试验5.1.1试验标准及程序依据GB1094.3-2003《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》、DL 417-2006《电力设备局部放电现场测量导则》、GB 50150-2006《电气装置安装工程电气设备交接试验标准》的有关技术要求，现场局部放电试验绕组对地的试验电压及其加压程序见图1所示。
图1：500kV变压器局部放电试验加压程序示意图U1=U5=1.1U m /3=349kV U2=U4=1.5U m/3=476kVU3=1.7U m/3=540kV U m系统最高电压550kV 施加试验电压时，首先接通电源并零起升压至U1，持续5min，读取放电量值；无异常则增加电压至U2，持续5min，读取放电量值；无异常再增加电压至U3, 持续t=120×50/f秒钟；然后，立即将电压从U3降低至U4，保持60min，进行局部放电观测，在此过程中，每5min记录一次放电量值；测量时间满，则降电压至U5，持续5min，记录放电量值；降电压，当电压降低至零时切断电源，加压完毕。

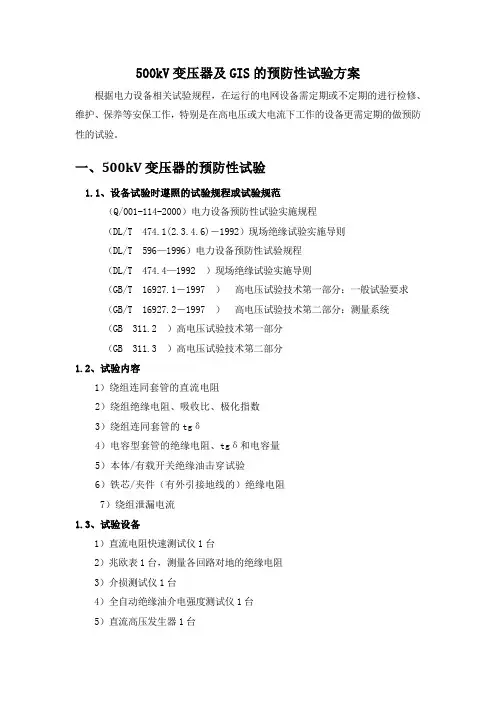

500KV变压器及GIS的预防性试验方案
500kV变压器及GIS的预防性试验方案根据电力设备相关试验规程，在运行的电网设备需定期或不定期的进行检修、维护、保养等安保工作，特别是在高电压或大电流下工作的设备更需定期的做预防性的试验。
一、500kV变压器的预防性试验1.1、设备试验时遵照的试验规程或试验规范（Q/001-114-2000）电力设备预防性试验实施规程（DL/T 474.1(2.3.4.6)－1992）现场绝缘试验实施导则（DL/T 596—1996）电力设备预防性试验规程（DL/T 474.4—1992 ）现场绝缘试验实施导则（GB/T 16927.1－1997 ）高电压试验技术第一部分：一般试验要求（GB/T 16927.2－1997 ）高电压试验技术第二部分：测量系统（GB 311.2 ）高电压试验技术第一部分（GB 311.3 ）高电压试验技术第二部分1.2、试验内容1）绕组连同套管的直流电阻2）绕组绝缘电阻、吸收比、极化指数3）绕组连同套管的tgδ4）电容型套管的绝缘电阻、tgδ和电容量5）本体/有载开关绝缘油击穿试验6）铁芯/夹件（有外引接地线的）绝缘电阻7）绕组泄漏电流1.3、试验设备1）直流电阻快速测试仪1台2）兆欧表1台，测量各回路对地的绝缘电阻3）介损测试仪1台4）全自动绝缘油介电强度测试仪1台5）直流高压发生器1台6）交直流数字高压表1台7）交直流电流压电压表1台1.4、试验方法1.4.1绕组连同套管的直流电阻测量1）采用直流电阻快速测试仪，检查仪表是否正常。
2）选择合适的测试电流（一般10A及以上）3）根据变压器绕组的接线方式，选择试验接线示意图，按图接线，并检查试验回路接线是否正确。
4）进行试验并记录试验结果5）测试结果应符合规程要求。
一般相间差别不应大于三相平均值的2%，线间差别不应大于三相平均值的1%。
6）当直流电阻值出现异常时，应结合设备的具体情况进行分析，如分接开关的接触、套管顶部的接触、导电部位的接触是否良好等。
500kv避雷器试验方法
500kv避雷器试验方法一、前言500kv避雷器是电力系统中重要的保护设备，其性能的稳定性和可靠性直接关系到电网的安全运行。
为了保证避雷器的正常工作，需要对其进行定期的试验和检测。
本文将介绍500kv避雷器试验方法。
二、试验前准备1.检查试验设备：首先需要检查试验设备是否完好，如高压发生器、接地电极等。
2.检查避雷器：检查避雷器外观是否有损坏或变形等情况，同时检查引线、接头等部分是否紧固可靠。
3.清洁工作：清洁避雷器表面和周围环境，以确保试验环境干净整洁。
三、试验内容1.耐压试验：将高压发生器输出电压逐步升高至规定值，并持续一段时间。
在此过程中需要观察避雷器表面是否有放电现象，并记录下来。
如果出现放电现象，则需要降低电压至安全范围内并进行修理。
2.负荷放电试验：在规定负荷下施加交流电压，并观察避雷器表面是否有放电现象，并记录下来。
如果出现放电现象，则需要降低电压至安全范围内并进行修理。
3.雷电冲击试验：将高压发生器输出的脉冲电压施加于避雷器上，观察避雷器表面是否有放电现象，并记录下来。
如果出现放电现象，则需要降低电压至安全范围内并进行修理。
4.绝缘电阻测试：使用万用表测量避雷器的绝缘电阻值，并记录下来。
如果绝缘电阻值低于规定值，则需要进行修理或更换。
四、试验注意事项1.试验过程中需要保持环境干燥，以免影响试验结果。
2.在进行耐压试验时，应逐步升高电压，以避免过快地提高电压造成避雷器损坏。
3.在进行负荷放电试验时，应按照规定负荷施加交流电压，并严格控制时间和频率。
4.在进行雷电冲击试验时，应根据规定的脉冲波形和幅度施加脉冲电压，并严格控制时间和频率。
5.在进行绝缘电阻测试时，应使用合适的万用表，并按照规定的测试方法进行测试。
五、试验结果处理1.试验结束后，需要对试验结果进行处理和分析，并记录在避雷器试验报告中。
2.如果避雷器试验合格，则可以继续使用。
如果不合格，则需要进行修理或更换，并重新进行试验。
高压电机试验项目及标准
高压电机试验项目及标准
本标准规定了各种电力设备预防性实验的项目、周期和要求,用以判断设备是否符合条件，预防设备损坏、保证安全运行。
本标准适用于500KV以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电器设备和安全用具。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
2．定义、符号
2．1预防性实验
为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
2．2在线监测
在不影响设备运行的条件下，对设备状况连续或顶事进行的监测，通常是自动进行的。
2．3带电测量
对在运行电压下的设备，采用专用一起，由人员参与进行的测量。
2．4绝缘电阻
在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
常采用兆欧表直接测得绝缘电阻值。
本规程中，若无说明，均指加压1min时的测得值。
2．5吸收比
在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
2．6极化指数
在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
2．7本规程所用的符号
Un设备额定电压（对发电机转子是指额定励磁电压）；
Um设备最高电压；
U0/U电缆额定电压（其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压）。
电气设备交接试验标准GB
电气设备交接试验标准G B集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#中华人民共和国国家标准电气装置安装工程UCD电气设备交接试验标准GB50150-91中华人民共和国建设部发布1992-07-01施行第一章总则第条为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，特制订本标准。
第条本标准适用于500kV及以下新安装电气设备的交接试验。
本标准不适用于安装在煤矿井下或其它有爆炸危险场所的电气设备。
第条断电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。
第条电气设备应按照本标准进行耐压试验，但对110kV及以上的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。
耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按电缆额定电压计算。
非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。
进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。
试验标准应采用连接的各种设备中的最低标准。
油浸式变压器、电抗器及消弧线圈的绝缘试验应在充满合格油静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，对电压等级为500kV的，须静置72h 以上；220～330kV的为48h以上；110kV及以下的为24h以上。
第条进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。
CVT试验作业指导书
500KV设备试验作业指导书
技术标准1.一次对二次绝缘电阻应≥1000 MΩ
2.二次绕组之间及对地绝缘电阻应≥10MΩ
3.极间绝缘应≥5000 MΩ
4.C1及C2、各节的电容值与铭牌比较应在-5%～+5%范围内
5.C1及C2的介损<0.3%
6.N端对地绝缘≥10MΩ(2500V)
安全及技术措施1、试验前确认仪器的功能是否正常，检查高压测试线的绝缘应良好无破损。
2、试验前后对试品进行充分放电。
2、将二次线圈引出的二次接线断开或拉开中转箱中二次电压用小空开，防止试验电压窜入其他保护保护装置中，引起误动或设备损坏，此项工作必须二次专业人员与运行人员
三方共同确认后，方可进行。
3、自激法测量时，应监测中间变压器一次侧电压不超过2KV，否则将损坏电磁装置。
4、试验完毕应按原来接线方式由二次专业人员恢复二次接线，并三方确认。
5、“N”接地必须牢固可靠接地，并由一次专业人员进行确认，检查端子箱内连接完毕并无渗漏油后方可扣盖。
6、设备及仪器应可靠接地。
7、电磁装置与电容器未经厂家允许严禁拆开。
500kV设备不拆高压引线绝缘的试验
500kV设备不拆高压引线绝缘的试验摘要：目前对于500kV设备而言，高压引线较粗，并且设备较高，这就导致每次进行引线拆除时，需要借助升降车，加大了工作量，消耗的较长的时间，并且不利于对高压设备的安全保护。
鉴于此，文章重点就500kV设备不拆高压引线绝缘的试验进行研究分析，以供参考和借鉴。
关键词：500kV；高压设备；不拆线；绝缘试验引言500kV设备中的引线较粗且较长，对其进行拆线，不仅耗费大量的时间和人力物力，还会在静电的影响下，产生较高的电压，增加了高空作业的危险性，因此对500kV的高压设备进行不拆线高压引线绝缘的试验是非常有必要的。
1线路避雷器概述及检测1.1线路避雷器概述线路避雷器在线路绝缘子两端并联连接，是用于制约操作过电压或者雷电过电压的复合外套金属氧化物避雷器。
根据结构和用途的不同，线路避雷器可以分为带串联间隙避雷器和无间隙避雷器。
串联间隙避雷器是由两部分组成的，即复合外套金属氧化物避雷器本体和串联间隙，主要用于限制雷电过电压及部分操作过电压；无间隙避雷器主要是用于制约操作过电压及雷电过电压。
1.2线路避雷器检测由于质量控制不严，在出厂时线路避雷器就可能带有一些杂质，在高电压、电场的作用下，会造成局部区域的电阻片U1mA值和避雷器整体U1mA值减小；由于线路避雷器所处位置大多电阻率较高或者雷电活动较频繁，因此定期检测存在着一定的困难，致使这些线路避雷器存在安全隐患。
现场检测项目有以下几个，即测量绝缘电阻，判断缺陷是否存在；通过测量直流1mA时的临界动作电压U1mA，判断避雷器的动作性能是否满足要求；75％U1mA直流电压值一般情况下高于最大工作相电压值，通过测量75％U1mA直流电压下的泄漏电流，从而判断长期允许工作电流是否符合要求。
2 500kV线路避雷器特性及不拆线试验原理2.1氧化锌避雷器的特性氧化锌避雷器的伏安特性分为小电流区、非线性区和饱和区，小电流区的电流在1mA以下，此区域非线性系数较高，而且电流随着电压的升高而慢慢升高；非线性区的电流在1～3mA之间，此区域非线性系数较低，电流提升幅度较大，电压的升高缓慢；饱和区的电流大于3mA，此区域非线性系数更低，随着电流的大幅度上升电压也稍有提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500kV设备试验主要验证相关设备性能是否符合有关标准或技术条件的规定，发现设备结构和制造上是否存在影响设备正常运行的缺陷。
设备出厂时通过试验可以验证设备能够在额定条件下正常运行，并且能够承受住预计到的各种过电压或过电流作用而不影响到相关设备的额定寿命。
现场安装后通过试验可以检验在运输和安装过程中设备有无受到伤害，并为设备的运行积累原始数据。
对于运行中的设备，通过试验可以清楚地反映设备的运行状况、健康水平及存在缺陷。
对制造厂而言，升压站设备有下列三种试验项目：
1、出厂试验
根据标准和产品技术条件规定的试验项目，每种设备出厂前都必须进行，目的在于检查设计、工艺、制造的质量。
2、型式试验
根据标准和产品技术条件规定的试验项目，在一台具有代表性的设备上进行，对产品结构作鉴定试验，目的在于检查结构性能是否符合标准和产品技术条件。
3、特殊试验
根据产品使用或结构特点，在出厂试验项目和型式试验项目外另行增加的特殊试验项目。
具体的试验项目往往由制造厂和用户协商确定。
升压站设备常规试验一般3年进行一次，试验项目包括以下内容：
（一）、500KV GIS
1. 回路电阻
用回路电阻仪对GIS回路施加100A的电流，读取回路电阻值，与首次测量值相比不应有大的变化。
2. 开关特性试验
用开关特性测试仪测量断路器合闸线圈和分闸线圈的时间特性，合闸时间：≤60ms，Δt≤4ms；分闸时间：≤19ms，Δt≤2ms。
3.分、合闸电磁铁的动作电压
用开关特性测试仪测量分合闸回路动作电压,最低动作电压应在操作电压额定值的30%~65%，即33V~71.5V之间。
（二）、500KV电缆
1. PVC外蔽层绝缘电阻测试
用绝缘电阻测试仪对避雷器施加直流电压1000V，1分钟，读取绝缘电阻，绝缘电阻应大于1500MΩ。
2. 保护用避雷器直流1mA下的参考电压
对避雷器施加直流电压，同时观察接在避雷器与地间的电流表的电流值，当流过避雷器的泄漏电流达到1mA时，停止升压，并迅速读取电压值即为避雷器的直流参考电压，U1mA 实测值与初始值比较变化不应大于±5%。
3. 保护用避雷器75％参考电压下的泄漏电流
计算出75％直流1mA参考电压，然后对避雷器施加直流电压，当直流电压到达75％直流1mA参考电压时停止升压，并迅速读取接在避雷器与地间的电流表的电流值，0.75U1mA 下的泄漏电流应不大于50μA。
4. 连接片接触电阻
用回路电阻仪对连接片施加100A的电流，读取接触电阻值，接触电阻应不大于20μΩ。
（三）、500KV出线场CVT
1. 绝缘电阻
用绝缘电阻测试仪对每节CVT施加直流电压5000V，1分钟，读取绝缘电阻，绝缘电阻应不低于5000兆欧。
2. 介损试验
用介损测试仪对每节CVT施加10kV交流电压，测量介损和电容量，介损值与原始值比较不应有较大变化；每节电容值偏差不超出额定值的-5%~+10%，电容值大于出厂值的102%时应缩短试验周期，一相中任两节实测电容值相差不超过5%。
（四）、500KV出线场避雷器
1. 直流1mA下的参考电压
对避雷器施加直流电压，同时观察接在避雷器与地间的电流表的电流值，当流过避雷器的泄漏电流达到1mA时，停止升压，并迅速读取电压值即为避雷器的直流参考电压，U1mA 实测值与初始值比较变化不应大于±5%。
2. 75％参考电压下的泄漏电流
计算出75％直流1mA参考电压，然后对避雷器施加直流电压，当直流电压到达75％直流1mA参考电压时停止升压，并迅速读取接在避雷器与地间的电流表的电流值，0.75U1mA 下的泄漏电流应不大于50μA。
3. 持续运行电压下的总泄漏电流及其阻性分量
对避雷器施加交流持续运行电压，测量避雷器总泄漏电流及阻性电流峰值，测试值与初始值比较不应有显著变化。
4. 避雷器本体及底座绝缘电阻
用绝缘电阻测试仪对避雷器本体施加直流电压5000V，1分钟，对底座施加直流电压2500V，1分钟，读取绝缘电阻，绝缘电阻应不低于2500MΩ。
