井盖安装施工工艺设计
井盖安装施工工艺
检查井盖、收水井箅安装施工工艺为保证检查井盖安装质量，杜绝井框与路面顺接不平、井周沥青破损、井盖异响、井盖压坏等质量问题。
依据《检查井盖》GB/T23858-2009及《市政排水管道工程及附属设施》06MS201等文件，结合以往施工经验和技术总结，制定本施工工艺。
一、井盖、井箅质量要求（一）现场验收1、检查井盖进场应附有质量证明文件，主要包括产品合格证及试验检测报告，其时间、批号、类型必须对应。
2、项目部材料员会同质检员并请监理旁站监督，按《检查井盖（产品）现场验收表》对检查井盖的各项指标进行检验，并保持记录。
3、抽取两套井盖，安装到有车辆行驶的路段上进行碾压试验，验证井盖与井框的适配性及承载力。
（二）存放和使用1、检查井盖进场后必须配套存放，并做好产品标识（每套编号，便于追溯）。
现场不得存放不合格品。
2、禁止拆卸混装。
井圈加固时拆下井盖的，必须按相同编号进行管理，保证其安装适配、吻合。
二、井盖安装工艺（一）施工准备1、标识管理。
统计所有检查井的类型、结构、尺寸、井盖安装质量等，编制《检查井施工档案》；采用全站仪测量井位坐标，并准确标识。
2、测量定位。
路面结构层按单折线路拱施工。
井框高程横向按对应的道路中心线与边线高程控制，纵向按平衡梁长度控制。
每座井均按“十字法”将定位桩固定设在质量无异常的路面（沥青下面层）上，并由摊铺技术人员复核后方可使用。
3、施工安排。
在保证车辆通行的情况下，分车道、分区域施工。
采取合理、有效的安全文明施工措施。
4、资源投入。
人员配备：检查井盖安装一组至少三人，技工一名，普工两名。
材料：按设计要求加工钢筋骨架，预埋钢筋，C25商品混凝土。
工、机具：悬吊可调式支架及内模、切割锯、风镐、振捣棒、揉板、钢丝刷等。
（二）操作过程1、基坑开挖基坑为圆形，直径1.7m，以井中心为圆心画圆，沥青面层采用切割锯割缝。
采用风镐破除结构层，破除范围应小于基坑尺寸，且不得扰动路面结构（严禁产生隆起或裂纹）；基坑预留边缘部分采用人工凿除，保证坑壁整齐、圆顺、坚实。
井盖安装施工设计工艺设计
检查井盖、收水井算安装施工标准化工作程序2010年8月检查井盖、收水井箅安装施工标准化工作程序（试行）为保证检查井盖、收水井箅施工质量，杜绝井框与路面顺接不平、井周沥青破损、井盖异响、井盖压坏、收水效果差等质量问题。
依据《检查井盖》GB/T23858-2009及《市政排水管道工程及附属设施》06MS201等文件，结合以往施工经验和技术总结，制定本施工标准化工作程序。
一、井盖、井箅质量要求（一）现场验收1 、检查井盖、收水井箅进场应附有质量证明文件，主要包括产品合格证及试验检测报告，其时间、批号、类型必须对应。
2、项目部材料员会同质检员并请监理旁站监督，按《检查井盖（产品）现场验收表》、《收水井箅（产品）现场验收表》对检查井盖及收水井箅的各项指标进行检验验收，并做好记录。
3、抽取井盖、井箅各两套，安装到有车辆行驶的路段上进行碾压试验，验证井盖与井框的适配性及承载力。
（二）存放和使用1 、检查井盖、收水井箅进场后必须配套存放，并做好产品标识（每套编号，便于追溯）。
现场不得存放不合格品。
2、禁止拆卸混装。
井圈加固时拆下井盖、井箅的，必须按相同编号进行管理，保证其安装适配、吻合。
二、安装施工工艺（一）检查井盖1、施工准备（1）标识管理。
统计所有检查井的类型、结构、尺寸、井盖安装质量等，编制《检查井施工档案》；采用全站仪测量井位坐标，并准确标识。
（2）测量定位。
井框高程横向按对应的道路中心线与边线高程控制，纵向按平衡梁长度控制。
每座井均按“十字法”将定位桩固定设在质量无异常的路面（沥青下面层）上，并由摊铺技术人员复核后方可使用。
（3）施工安排。
在保证车辆通行的情况下，分车道、分区域施工，采取合理、有效的安全文明施工措施。
（4）资源投入。
人员配备：检查井盖安装一组至少三人，技工一名，普工两名；材料：按设计要求加工钢筋骨架，预埋钢筋，C25商品混凝土；工、机具：悬吊可调式支架及内模、切割锯、风镐、振捣棒、揉板、钢丝刷等。
井盖安装施工方案
井盖安装施工方案1. 引言井盖是城市道路和人行道上的一个重要设施，它用于保护地下管线、市政设施和其他重要设备。
井盖的安装对城市的交通和市政设施的正常运行起着至关重要的作用。
本文档将介绍井盖安装的施工方案，并提供一些注意事项和建议。
2. 施工前准备工作在进行井盖安装施工前，需要完成一些准备工作，以确保施工能够顺利进行。
以下是一些常见的准备工作：•确定井盖安装的位置和数量：根据城市规划和设计要求，确定井盖的位置和数量。
•检查地下管线：在安装井盖之前，应仔细检查地下管线的位置和布局，以确保安装井盖不会对管线造成损坏或阻碍。
•准备井盖和相关设备：根据设计要求，准备好井盖和相关安装设备，确保其符合规范并具备所需的质量和性能。
•设计井盖安装方案：根据具体的施工要求，设计井盖的安装方案，包括井盖的类型、尺寸、安装深度和相关细节。
3. 施工步骤井盖的安装通常需要进行以下步骤：3.1 施工现场准备•清理施工现场：清理施工现场，并确保周围环境安全、整洁。
•标示施工区域：使用标志牌等方式标示出施工区域，以确保施工现场的安全。
3.2 探测地下管线在施工区域内使用地下探测仪器，进行地下管线的探测。
确保探测到的地下管线信息准确无误，并在实际施工中予以避免和保护。
3.3 挖掘安装孔根据设计要求和施工方案，使用挖掘机等工具挖掘井盖安装孔。
孔的深度和尺寸应符合设计要求，并确保孔底平整，周围无突出物。
3.4 安装井盖将井盖放入安装孔中，调整到正确的位置和高度。
使用水平仪器确保井盖水平。
根据需要，可以使用垫片或调整螺丝等方式调整井盖的水平度。
3.5 固定井盖使用适当的固定材料（如混凝土、水泥等）固定井盖，确保其在使用过程中不会松动或移位。
3.6 检查和测试安装井盖后，进行检查和测试，确保井盖的质量和性能符合要求。
检查包括井盖的外观、尺寸、水平度等。
测试包括井盖的承重能力、密封性能等。
3.7 施工记录和清理在施工完成后，对施工过程进行记录，包括材料使用、施工步骤、检查结果等。
井盖安装施工工艺
井盖安装施工工艺井口砌筑应按设计要求进行。
首先，按预埋钢筋的位置设置支架，支架应牢固、稳定、高度可调，支架间距不得超过1.5m。
其次，根据设计要求制作钢筋骨架，并进行预埋。
在钢筋骨架上设置内模板，内模板应牢固，表面光滑。
最后，浇筑C25商品混凝土，浇筑时应采用振捣棒进行振捣，使混凝土密实、均匀。
浇筑后，应进行养护，保证混凝土的强度和稳定性。
3）井盖安装井盖安装前，应检查井框与路面的平整度，井框周围的沥青是否破损。
同时，应检查井盖是否符合质量要求，如有问题应及时更换。
安装时，应根据井盖和井框的相互适配性进行调整，确保井盖与井框紧密贴合，不得出现异响。
安装后，应进行碾压试验，检验井盖与井框的承载力是否符合要求。
三、质量验收一）现场验收施工完成后，应进行现场验收。
验收内容包括井盖与井框的适配性、承载力、沥青周边的破损情况等。
验收合格后，方可进行下一步施工。
二）竣工验收施工完成后，应进行竣工验收。
验收内容包括井盖与井框的适配性、承载力、沥青周边的破损情况等。
同时，还应检查施工档案的完整性和准确性。
验收合格后，方可交付使用。
本施工标准化工作程序的制定，旨在保证检查井盖、收水井箅施工质量，提高施工效率，降低施工成本。
同时，也为今后的施工提供了可行的工艺流程和质量验收标准。
应设置围挡，防止人员坠落和物品掉落。
2）在施工过程中，应注意保护井口，避免井口受到损坏。
3）在混凝土浇筑前，应对井框进行防腐处理，以延长使用寿命。
4）在施工现场，应设置明显的警示标志，提醒人员注意安全。
5）施工结束后，应对井口进行清理，保持周围环境整洁。
同时，对井盖进行定期检查和维护，确保其正常使用。
为确保施工质量，开挖前需准确标识检查井位置，严禁遗漏和偏位。
在开挖过程中，要严密覆盖井口，避免杂物落入井内，同时禁止扰动或破坏周围路面结构。
渣土应及时清运，不得落地。
基坑开挖完成后，现场清理应彻底，并用水将井周围冲洗干净。
在混凝土浇筑阶段，需要覆盖井口，以防混凝土落入井内。

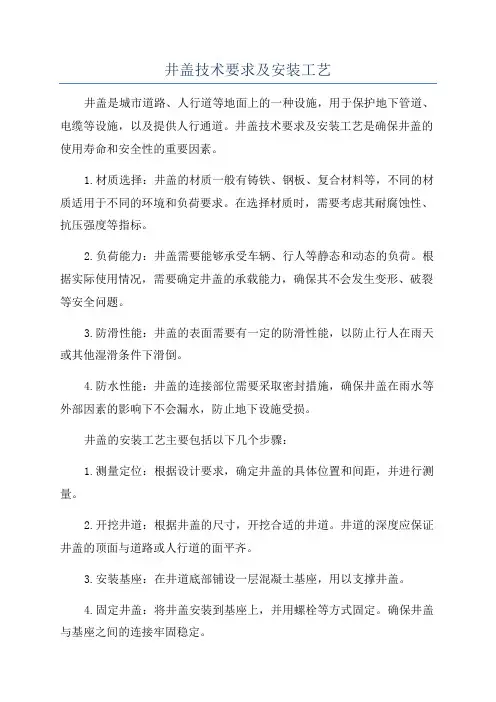

井盖技术要求及安装工艺
井盖技术要求及安装工艺井盖是城市道路、人行道等地面上的一种设施，用于保护地下管道、电缆等设施，以及提供人行通道。
井盖技术要求及安装工艺是确保井盖的使用寿命和安全性的重要因素。
1.材质选择：井盖的材质一般有铸铁、钢板、复合材料等，不同的材质适用于不同的环境和负荷要求。
在选择材质时，需要考虑其耐腐蚀性、抗压强度等指标。
2.负荷能力：井盖需要能够承受车辆、行人等静态和动态的负荷。
根据实际使用情况，需要确定井盖的承载能力，确保其不会发生变形、破裂等安全问题。
3.防滑性能：井盖的表面需要有一定的防滑性能，以防止行人在雨天或其他湿滑条件下滑倒。
4.防水性能：井盖的连接部位需要采取密封措施，确保井盖在雨水等外部因素的影响下不会漏水，防止地下设施受损。
井盖的安装工艺主要包括以下几个步骤：1.测量定位：根据设计要求，确定井盖的具体位置和间距，并进行测量。
2.开挖井道：根据井盖的尺寸，开挖合适的井道。
井道的深度应保证井盖的顶面与道路或人行道的面平齐。
3.安装基座：在井道底部铺设一层混凝土基座，用以支撑井盖。
4.固定井盖：将井盖安装到基座上，并用螺栓等方式固定。
确保井盖与基座之间的连接牢固稳定。
5.关联管线：根据实际需求，将井盖与地下管线进行连接，确保井盖的功能完善。
6.调整水平：根据实际需求，对井盖进行水平调整，确保井盖表面平整一致。
7.梳理周边：安装完成后，对井盖周边的道路或人行道进行梳理，确保整体美观。
以上是井盖技术要求及安装工艺的一般情况，具体要求还需要根据实际情况进行调整。
在井盖的选择和安装过程中，需要考虑到地区的交通情况、地质状况等因素，以确保井盖的使用寿命和安全性。
此外，定期对井盖进行检查和维护也是必要的，以确保其正常运行。
自来水井盖安装施工工艺流程
自来水井盖安装施工工艺流程
自来水井盖安装施工工艺流程如下：
1. 现场测量：在确定自来水井盖的位置、规格、深度及高程后,进行现场测量,确定井盖安装所需的地基大小和深度。
2. 井壁回填：如果是新建井洞,要先将井壁进行回填密实。
3. 预埋管道：根据设计要求,在井洞内预埋合适的管道。
4. 井底处理：将井底垃圾清理干净,水泥砂浆进行平整。
5. 安装底座：根据井盖尺寸的不同,选择合适的底座,在底座上安装固定钢筋。
6. 浇筑地基：将混凝土倒入井洞,混凝土料比应符合设计要求。
7. 安装井盖：等到地基混凝土初凝后,将井盖放在底座上,进行调整使其水平,然后用胶水封住。
8. 填土固实：待地基混凝土养护1-2天后,进行填土固实。
9. 等待养护：井盖安装完成后要进行养护2-3天,确保混凝土的强度。
以上就是自来水井盖安装施工工艺流程的大致步骤,不同的工程可能会有部分不同的细节处理,需要根据具体情况来进行决定。
井盖安装施工工艺
检查井盖、收水井箅安装施工工艺为保证检查井盖安装质量，杜绝井框与路面顺接不平、井周沥青破损、井盖异响、井盖压坏等质量问题。
依据《检查井盖》GB/T23858-2009及《市政排水管道工程及附属设施》06MS201等文件，结合以往施工经验和技术总结，制定本施工工艺。
一、井盖、井箅质量要求（一）现场验收1、检查井盖进场应附有质量证明文件，主要包括产品合格证及试验检测报告，其时间、批号、类型必须对应。
2、项目部材料员会同质检员并请监理旁站监督，按《检查井盖（产品）现场验收表》对检查井盖的各项指标进行检验，并保持记录。
3、抽取两套井盖，安装到有车辆行驶的路段上进行碾压试验，验证井盖与井框的适配性及承载力。
（二）存放和使用1、检查井盖进场后必须配套存放，并做好产品标识（每套编号，便于追溯）。
现场不得存放不合格品。
2、禁止拆卸混装。
井圈加固时拆下井盖的，必须按相同编号进行管理，保证其安装适配、吻合。
二、井盖安装工艺（一）施工准备1、标识管理。
统计所有检查井的类型、结构、尺寸、井盖安装质量等，编制《检查井施工档案》；采用全站仪测量井位坐标，并准确标识。
2、测量定位。
路面结构层按单折线路拱施工。
井框高程横向按对应的道路中心线与边线高程控制，纵向按平衡梁长度控制。
每座井均按“十字法”将定位桩固定设在质量无异常的路面（沥青下面层）上，并由摊铺技术人员复核后方可使用。
3、施工安排。
在保证车辆通行的情况下，分车道、分区域施工。
采取合理、有效的安全文明施工措施。
4、资源投入。
人员配备：检查井盖安装一组至少三人，技工一名，普工两名。
材料：按设计要求加工钢筋骨架，预埋钢筋，C25商品混凝土。
工、机具：悬吊可调式支架及内模、切割锯、风镐、振捣棒、揉板、钢丝刷等。
（二）操作过程1、基坑开挖基坑为圆形，直径1.7m，以井中心为圆心画圆，沥青面层采用切割锯割缝。
采用风镐破除结构层，破除范围应小于基坑尺寸，且不得扰动路面结构（严禁产生隆起或裂纹）；基坑预留边缘部分采用人工凿除，保证坑壁整齐、圆顺、坚实。
井盖施工方案
井盖施工方案1. 引言井盖是城市道路管理中不可或缺的重要设施之一，它的主要功能是用于保护地下管道、井口以及其他地下设施，同时也能提供行人和车辆的安全。
本文将介绍井盖施工的一般步骤、材料选用、施工注意事项等内容，帮助读者了解井盖施工方案。
2. 井盖施工步骤井盖施工的一般步骤如下：2.1 环境准备在施工前，需要对施工现场进行环境准备工作。
这包括清理施工区域、确定井盖安装位置，并确保井盖与地面的高度和平整度符合要求。
2.2 井口加固井口加固是确保井盖安全稳固的重要步骤。
通常使用混凝土或钢筋混凝土进行井口加固，以增加井口的承载能力和稳定性。
2.3 安装井盖在井口加固完成后，可以进行井盖的安装。
根据实际情况，可以选用铸铁井盖、钢筋混凝土井盖或复合材料井盖等不同类型的井盖。
安装井盖时，需要确保井盖与井口之间的间隙符合要求，并使用螺栓或焊接等方法进行固定。
2.4 测试和验收安装完成后，需要进行井盖的测试和验收工作。
测试可以包括对井盖的承载能力、密封性、稳定性等方面进行检测，以确保井盖符合相关标准和要求。
3. 井盖施工材料选用在井盖施工中，选择适合的材料非常重要。
以下是常用的井盖施工材料及其特点：3.1 铸铁井盖铸铁井盖是传统常用的井盖材料之一，具有较强的承载能力和耐腐蚀性。
它的优点是结构坚固、使用寿命长，适合于承受较大压力的道路。
3.2 钢筋混凝土井盖钢筋混凝土井盖是比较常见的井盖材料之一，具有较好的承载能力和耐久性。
它的优点是制作方便、成本相对较低，适合于一般道路的使用。
3.3 复合材料井盖复合材料井盖是近年来较为新型的井盖材料，具有轻质、防腐蚀等优点。
它的优点是重量轻、绝缘性好，适合于道路和地铁等特殊环境。
4. 井盖施工注意事项在井盖施工过程中，需要注意以下几点：4.1 安全保障在施工过程中，必须重视施工人员的安全。
施工现场应设置围挡和警示标志，并采取相应的防护措施，确保施工人员的人身安全。
4.2 施工质量控制在井盖施工过程中，需要严格按照相关标准和规范进行操作，确保施工质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

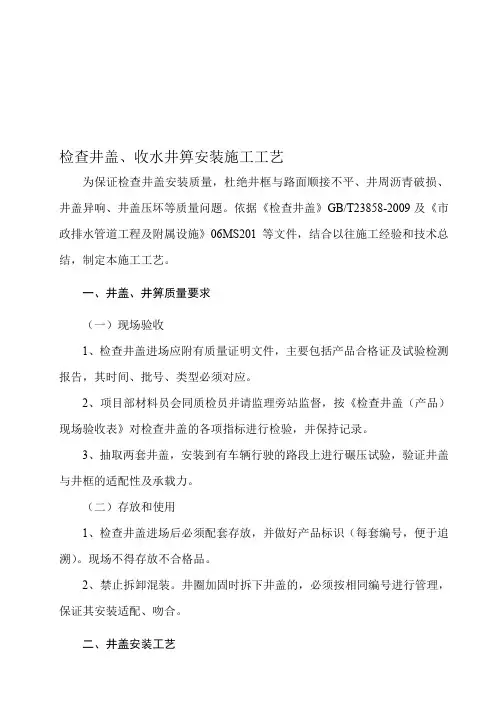

检查井盖、收水井箅安装施工工艺
为保证检查井盖安装质量，杜绝井框与路面顺接不平、井周沥青破损、井盖异响、井盖压坏等质量问题。
依据《检查井盖》GB/T23858-2009及《市政排水管道工程及附属设施》06MS201等文件，结合以往施工经验和技术总结，制定本施工工艺。
一、井盖、井箅质量要求
（一）现场验收
1、检查井盖进场应附有质量证明文件，主要包括产品合格证及试验检测报告，其时间、批号、类型必须对应。
2、项目部材料员会同质检员并请监理旁站监督，按《检查井盖（产品）现场验收表》对检查井盖的各项指标进行检验，并保持记录。
3、抽取两套井盖，安装到有车辆行驶的路段上进行碾压试验，验证井盖与井框的适配性及承载力。
（二）存放和使用
1、检查井盖进场后必须配套存放，并做好产品标识（每套编号，便于追溯）。
现场不得存放不合格品。
2、禁止拆卸混装。
井圈加固时拆下井盖的，必须按相同编号进行管理，保证其安装适配、吻合。
二、井盖安装工艺
（一）施工准备
1、标识管理。
统计所有检查井的类型、结构、尺寸、井盖安装质量等，
编制《检查井施工档案》；采用全站仪测量井位坐标，并准确标识。
2、测量定位。
路面结构层按单折线路拱施工。
井框高程横向按对应的道路中心线与边线高程控制，纵向按平衡梁长度控制。
每座井均按“十字法”将定位桩固定设在质量无异常的路面（沥青下面层）上，并由摊铺技术人员复核后方可使用。
3、施工安排。
在保证车辆通行的情况下，分车道、分区域施工。
采取合理、有效的安全文明施工措施。
4、资源投入。
人员配备：检查井盖安装一组至少三人，技工一名，普工两名。
材料：按设计要求加工钢筋骨架，预埋钢筋，C25商品混凝土。
工、机具：悬吊可调式支架及内模、切割锯、风镐、振捣棒、揉板、钢丝刷等。
（二）操作过程
1、基坑开挖
基坑为圆形，直径1.7m，以井中心为圆心画圆，沥青面层采用切割锯割缝。
采用风镐破除结构层，破除范围应小于基坑尺寸，且不得扰动路面结构（严禁产生隆起或裂纹）；基坑预留边缘部分采用人工凿除，保证坑壁整齐、圆顺、坚实。
基底应清理干净，混凝土浇筑前应用水冲洗、湿润。
2、井口砌筑
井口高度不足的应按要求长井，井口砌砖应按检查井砌筑标准控制，应砂浆饱满、砌筑规范、尺寸准确；基底井周部分采用低标号混凝土填实、找平。
应考虑井口高度与加固混凝土的关系，保证井口上直接安装钢筋骨架；砌筑井口直径（抹面后）应与检查井盖的有效直径吻合。
3、钢筋加工、安装
钢筋加工及骨架尺寸应符合设计
及规范要求。
骨架安装应与井口位置吻
合，保证底部保护层厚度；骨架应牢固，
并避免踩踏造成变形。
4、内模制作、安装
制作牢固、适用的圆形井口模板，
并便于安装和拆除，一般为0.5mm厚
铁皮制作，保证井口尺寸及混凝土外观
质量。
铁皮内模以井口和井框限制加
固尺寸并起到稳固作用。
为保证内模稳
固，应考虑在井口预设简易支撑。
加固时将井盖与井框卸开，待拆除内
模后再安装。
采用悬吊可调式支架固定井
框。
检查井盖开启方向与垂直于行车方向。
6、高程控制
井盖安装高程按测量定位
的四个点用“十字法”控制，必须在混凝土振捣完成后准确
复核，确保一次成优。
7、锚固钢筋安装
预埋锚固钢筋为“U ”形或“L ”型，采用直径12以上的螺纹钢筋，钢筋按要求埋入井框预留孔或紧贴井框周围。
8、混凝土浇筑、成活
采用C25水泥混凝土，坍落度宜控制在12-15cm 。
混凝土表面必须抹面压光，混凝土终凝后，应将表面浮浆清除或拉毛。
混凝土表面与沥青下面层平齐，并能够保证井框外露部分与沥青上面层厚度一致。
内模拆除后，加固混凝土井口内圆要
求为不抹面的清水墙；加固混凝土与砖砌
井口抹面顺接，保证井壁平滑、圆顺，抹
面应密实、压光。
10、检查验收
每个检验批（按工作班计）完成后，由项目部质检员组织施工负责人、施工队伍现场验收，请监理工程师旁站监督，完善并保持《检查井施工档案》。
11、清理
检查井内、管内、管口、井壁、流槽上、踏步上等各部位都必须清理彻底。
井周围也应清理干净，保证井框及混凝土与沥青面层结合紧密。
（三）质量控制要点
1、在安装井盖前，应对井盖的类型、级别、材质、重量、结构尺寸及外观进行现场验收，每批抽两套进行承载力试验，合格后方可使用。
2、开挖、清除井口位置的面层、基层材料时不得扰动周围路面结构。
3、必须采用商品混凝土浇筑，混凝土振捣密实并与道路结构结合紧密。
4、预埋钢筋应安放8根以上，并均匀分布；无法安装预埋钢筋的，必须采用其它方式加固井框，如膨胀螺栓或钢筋网片。
三、质量检验标准
根据施工规律及检查井盖安装要求，将井室砌筑和井盖安装分为两个检验批进行验收，两个检验批分属排水工程和道路工程。
检验指标全部按主控项目控制。
（一）外观检查项目
1、检查井盖质量合格，应完整无损、适配吻合、碾压无噪音、方便开启。
2、预埋件安装正确牢固，井框与井口位置吻合。
3、混凝土振捣密实，表面平整，无石子外露及露筋现象；混凝土与切割面结合紧密；井口平整、光洁，与井壁垂直；养护及时，无裂纹。
4、井框与沥青相接平顺，结合紧密。
5、检查井内清理干净，无建筑垃圾等杂物。
（二）实测实量项目
1、对井口尺寸（有效直径），雨、污水检查井按700mm控制，专业检查井宜按实际的有效直径控制（电力井为850mm）。
允许偏差±10mm。
2、井盖安装高程按±3mm控制，单井各测点及群井最大偏差均按5mm控制。
3、沥青上面层摊铺完成后井框与路面高差按3mm控制。
4、混凝土抗压强度为C25，每工作台班留取试件。
四、产品防护措施
1、基坑开挖阶段
检查井位置准确标识，严禁遗漏和偏位；开挖过程中禁止扰动或破坏周围路面结构。
开挖时严密覆盖井口，避免杂物落入井内。
渣土及时清运，不得落地，基坑开挖完成后现场清理应彻底，并用水将井周围冲洗干净。
2、混凝土浇筑阶段
井口覆盖，防止混凝土落入井内；基坑周围覆盖，避免水泥浆污染路面。
3、道路放行阶段
放行。
如井盖安装完成暂不施工沥青上
面层，应将井框周围与路面高差部分采
用细石混凝土或沥青顺坡，沥青上面层
摊铺前彻底清除。
4、沥青上面层施工阶段
沥青摊铺前，可在井盖刷涂适量柴油，避免沥青粘结在井盖上。
