工艺编号项目/工艺名称工艺标准施工要点图片示例0302000000 0302010000 03020101000302010101直埋电缆沟槽开挖（1）通过收资，了解电缆所经地区的管线或障碍物的情况，并在适当位置进行样沟的开挖，开挖深度应大于电缆埋设深度。
(2)按电缆路径开挖沟槽，应满足以下要求：1）自地面至电缆上面外皮的距离,不小于0.7m,35kv及以上为1m。
2）穿越道路和农村时分别为1m和1.2m。
3）穿越城市交通道路和铁路路轨时，应满足设计规范要求并采取保护措施。
4）在寒冷地区施工，开挖深度还应满足电缆敷设于冻土层之下，或采取穿管等特殊措施。
（1）沟槽开挖前应进行围护工作。
（2）电缆敷设工程必须根据批准的设计文件，在敷设前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定电缆的正确走向。
（3）样沟深度应大于电缆敷设深度。
（4）开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于300mm通道。
堆土高度不宜高于0.7m。
（5）对开挖出的泥土应采取防止扬尘的措施。
（6）在山坡地带直埋电缆，应挖成蛇形曲线，曲线振幅为1.5m，以减缓电缆的敷设坡度，使其最高点受拉力较小，且不易被洪水冲断。
0302010102直埋电缆敷设（1）直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层，并加盖板两层电缆保护板，第二层保护板必要时用预制钢筋混凝土板加以保护，其覆盖宽度应超过电缆两侧各50mm，然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。
为识别电缆走向，宜沿电缆敷设路径设置电缆标示。
（2）电缆穿越城市交通道路和铁路路轨时应采取保护措施。
（3）电缆排列整齐，弯度一致，电缆同路径顺行敷设时电缆在转弯处不应出现交叉。
（4）电缆在敷设过程中无机械损伤。
直埋电缆接头盒外应有防止机械损伤的保护盒（环氧树脂接头盒除外）。
（5）电缆穿波纹管敷设时，应沿波纹管顶全长加盖保护板或浇筑厚度不小于100mm的素混凝土，宽度不应小于管外两侧各50mm。
电缆井设置及施工图

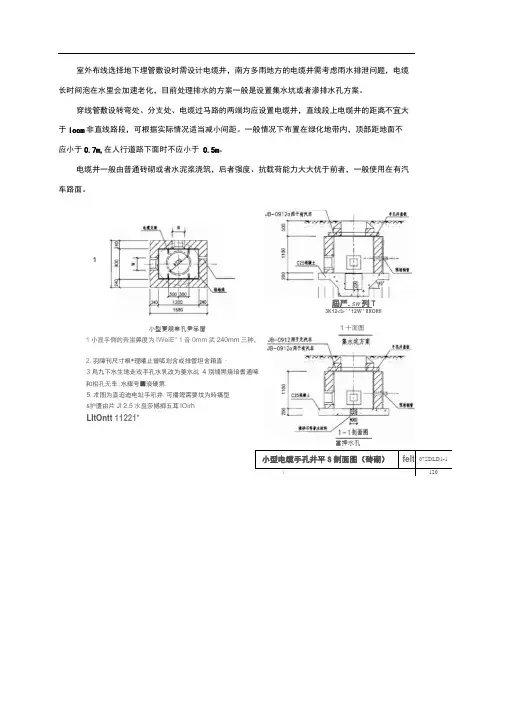

室外布线选择地下埋管敷设时需设计电缆井，南方多雨地方的电缆井需考虑雨水排泄问题，电缆 长时间泡在水里会加速老化，目前处理排水的方案一般是设置集水坑或者渗排水孔方案。
穿线管敷设转弯处、分支处、电缆过马路的两端均应设置电缆井，直线段上电缆井的距离不宜大 于loom 非直线路段，可根据实际情况适当减小间距。
一般情况下布置在绿化地带内，顶部距地面不 应小于0.7m,在人行道路下面时不应小于 0.5m 。
电缆井一般由普通砖砌或者水泥浆浇筑，后者强度、抗载荷能力大大优于前者，一般使用在有汽 车路面。
1小显手側的奔蚩鼻度为IWeiE" 1音0mm 武240mm 三种， 2.羽障刊尺寸根*理曦止曾呱划含或排管坦舍箱直・
3烏九下水生地走戏手孔水乳改为菱水乩 4別埔黒烧培耆通晞
和相孔无车;水耀号■浪硬第.
5.朮图为直迫迪电址手吼井.可播鏗需要坟为時痛型
&护匮由片Jl 2.5水盘莎撼掷五耳lOirh
LltOntt 11221*
小型电缆手孔井平S 剖面图（砖砌）
felt 07SDLD1-1 1 120
1
小型更朋丰孔尹孚面
西 屆严.sw 列T
3K12<t> ' ' 12W ' llXOItfl
1十面图
當押水孔
方）1。
XX井场电力电缆走向示意样图(2019.7.16)
L1
A
L2
L3
井号1
P2
B
L4
P3
井号2
AV
C
井号3
P1
参考线
电缆回路
XX井场L1P0L2源自P0L3P0
电力电缆走向示意图
L4
P0
起点——终点
A
B
C
用途
P1
井号3
P2
井号1
P3
井号2
P0
AV
监控
制作单位：
拐点相对坐标
拐点深度（米）
距离参考井口直线距离（米）
距离变压器台中心直线距离（米)
30
左侧
制作时间：
C（XX）
20
72
左侧
图例
变压器
红色为参考井口 电控柜(X=1,2…) 保护套管 监控杆(AV)
拐点位于 变压器指向参考井口直线的
Px
A（XX）
60
29.5
左侧
制作人：
B（XX）
40
30
左侧
制作时间：
C（XX）
20
72
左侧
图例
变压器
红色为参考井口 电控柜(X=1,2…) 保护套管 监控杆(AV)
示意图方向统一： 上北下南、左西右东
L1
A
L2
L3
井号1
P2
B
L4
P3
井号2
AV
C
井号3
P1
电缆回路
XX井场
L1
P0
L2
P0
L3
P0
电力电缆走向示意图
L4
P0
起点——终点
直埋电缆工艺要求

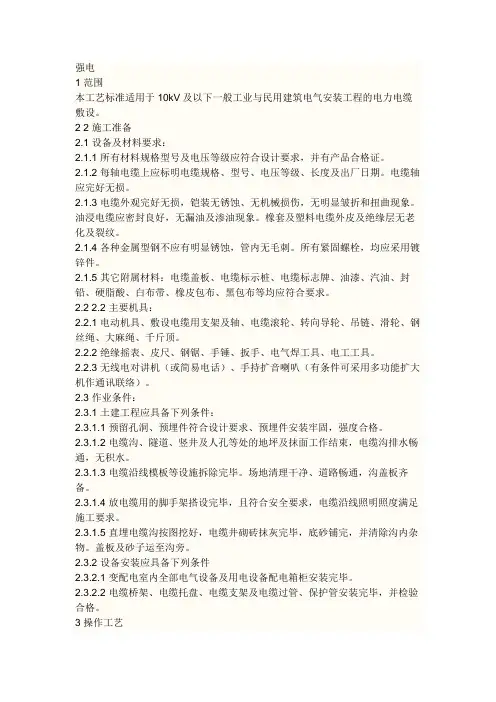

强电1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2 2 施工准备2.1 设备及材料要求：2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2.2 主要机具：2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2.3 作业条件：2.3.1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
2.3.1.3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。
3 操作工艺3.1 3.1 工艺流程：直埋电缆敷设→铺砂盖砖→回填土→埋标桩准备工作→ 水平敷设电缆沿支架、桥架敷设→ →挂标志牌垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作：3.2.1 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
安全文明施工标准化图集图片(五)施工用电(1)ppt课件
平面图（单位：mm）
立面图（单位：mm）
塔吊覆盖范围可外编分辑配p电p箱t 防护效果图
15
6 楼层用电布设 主线不能固定在外脚手架上。垂直架设的电缆、电线必须选用预埋PVC套管 走线或直接利用水电安装已完成管线接线。楼层内的电缆、电线采用瓷瓶架空 布设。
楼梯照明用电布设示意图
可编辑ppt
楼层电缆布设示意图
5 施工用电
可编辑ppt
1
一、供电系统
建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统， 必须符合下列规定：
1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统。
三级配电二级可漏编电辑保pp护t 示意图
2
二、 变压器防护 1 变压器防护做法
配电房图示
正立面可图编（辑单ppt位：mm）
5
平面图
1-1剖面图
接地装置图可（编单辑位ppt：mm）
6
四、电线、电缆敷设
电线可以架空、桥架敷设，不可以埋地；电缆可以选用架空、桥架、埋地 敷设。电缆、电线严禁沿地明设和穿越脚手架。
电缆桥架敷设三维效果图
电缆桥架敷设平面图（单位：mm） 1-1剖面图（单位：mm）
（1）、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m高砖墙。 （2）、居中位置设置金属防护门，刷油漆，上锁。门上悬挂“当心触电、 禁止入内”安全警示牌。 2、搭设时应断电，禁止带电作业。 3 变压器防护图示
变压器防护效果图 可编辑ppt
正立面（单位：mm3）
变压器防护示意可ห้องสมุดไป่ตู้图辑（pp单t 位：mm）
总配电柜系统图
可编辑ppt
总配电柜电器配置实物图 9
强电井接地示意图
强电井接地示意图5.3 屋面钢筋网（看设计是否要求）屋面钢筋网即是把屋面底板钢盘焊成6m×6m的网格状（按设计），与外圈梁相连通，并与各引下线连通，起到均压作用，敷设施工方法同基础底板接地钢筋的施工方法相同。
就是采用Φ12镀锌圆钢跨接焊，保证纵横跨接连通。
5.4 屋面避雷带1.避雷网安装应符合以下规定：避雷线应平直、牢固,不应有高低起伏和弯曲现象,距离建筑物应一致，平直度每2M检查段允许偏差3/1000，但全长不得超过10mm。
避雷线弯曲处不得小于90度。
弯曲半径不得小于圆钢直径的10倍。
避雷带的支架的直线段安装间距为0.8米——1米间，转弯及分支处为0.5米。
在安装支架之前要根据现场实际情况排版，就仅间距为多少确定下来，保证间距的均匀，根据现场土建抹灰、帖瓷片的情况现场测量排版确定。
在安装支架之前要根据土建的墙的情况确定中线，并要拉通线测量，保证各支架在一条直线上。
支架安装好以后要拉通线测量，高出部分用手砂轮机打磨，做到高度一致。
2.避雷网安装避雷线为Φ12镀锌圆钢，可将圆钢放开，一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
将避雷线提升到顶部，顺直、敷设、卡固连成一体，同引下线焊好。
进行局部调直后刷银粉漆。
在避雷带的施工中，为避免常规施工中因圆钢与支持件焊接造成截面缩小，采用专用卡码来固定避雷带，方法如下图（右）所示：建筑物屋顶上突出物，铁栏杆爬梯、冷却塔、金属管道（煤气管道、空调管道、给排水管道）等都必须与避雷网焊成一体，镀锌钢管用10#镀锌编织铜带用接地卡箍固定。
5.5 外窗、金属栏杆接地1.外窗栏杆的接地圆钢必须是从均压环直接引上来的。
2.接地电阻在主体完工后安装窗框之前，要进行全数测量，达不到要求的要从就近的达得到要求的引线过来，要做好测试记录，请监理验收。
3.外窗在制作时就要求厂家预留好接地扁钢，在窗框左右高30cm 处各留一根25×3的扁钢,作为以后与接地圆钢相焊接用。
108-02全所接地布置图
10、电缆埋管图
