485总线的问题和解决
关于485总线的接地问题
关于485总线的接地问题在RS485 总线的应用中，如果简单地只用一对双绞线将各个接口的A、B 端连接起来，而忽略了信号地的互连，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有下面二个原因：1．共模干扰问题：RS485 总线虽采用差分方式传输信号，似乎并不需要相对于某个参照点来判定信号，系统只需检测两线之间的电位差就可以了，但有人往往忽视了任何485 接口IC 总有一定的共模电压承受范围，如一般的-7～+12V，只有满足这个条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
比如当发送器A 向接收器B 发送数据时，发送器A 的输出共模电压为VOS，由于两个系统具有各自独立的接地系统，存在着地电位差VGPD，那么接收器输入端的共模电压VCM 就会达到VCM=VOS+VGPD。
RS-485 标准规定VOS≤3V，但VGPD 可能会有很大幅度如十几伏甚至上百伏，且可能伴有强干扰（快速波动），致使接收器共模输入超出正常范围并在传输线路上产生干扰电流，轻则影响正常通信，重则损坏通信接口电路。
2．EMI 问题：发送器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端（注意485 的交流模型），整个总线就会像一个巨大的天线向外辐射电磁波。
由于上述原因，尽管485 采用了差分平衡传输方式，但对整个485 网络而言，必须有一条低阻的信号地将各个接口的工作地连接起来，使共模干扰电压VGPD 被短路。
这条信号地可以是额外的一条线（非屏蔽双绞线），或者是屏蔽双绞线的屏蔽层。
这是最通常的接地方法。
值得注意的是，这种做法仅对高阻型共模干扰有效，由于干扰源内阻大，短接后不会形成很大的接地环路电流，对于通信不会有很大影响。
若共模干扰源内阻较低时，则会在接地线上形成较大的。
485多设备连接差分信号变低
485多设备连接差分信号变低随着科技的飞速发展，人们对于无线连接设备的需求越来越多。
在大型会议室、展览馆、商场等场合，人们往往需要连接多个设备来进行信息传输和互动。
然而，当连接多个设备时，常常会出现差分信号变低的问题，影响了设备之间的正常通讯。
本文将由浅入深地探讨485多设备连接时差分信号变低的原因和解决方法。
一、485总线介绍485总线是一种串行通信协议，用于工业自动化领域中各种设备之间的通讯。
它具有传输距离远、通讯可靠等特点，因此被广泛应用于各种工业设备的通讯中。
在多设备连接时，485总线首先会出现差分信号变低的问题。
二、485多设备连接导致差分信号变低的原因1. 线路阻抗不匹配：当多个设备连接到同一条485总线时，会导致线路的阻抗不匹配，造成信号反射和干扰，从而导致差分信号变低。
2. 地线干扰：多个设备连接时，地线之间会相互影响，产生地线干扰，导致差分信号变低。
3. 设备负载过大：连接多个设备时，每个设备的负载会叠加在一起，造成总线负载过大，从而导致差分信号变低。
4. 线路长度过长：当485总线的线路长度过长时，信号的传输会受到阻尼，导致差分信号变低。
三、解决485多设备连接差分信号变低的方法1. 使用合适的终端电阻：在485总线的两端分别连接合适的终端电阻，可以有效减少信号的反射和干扰，提高差分信号的稳定性。
2. 加强地线连接：在多设备连接时，应加强地线的连接，使地线的电位保持一致，减少地线干扰，提高差分信号的质量。
3. 控制设备负载：合理设计485总线的拓扑结构，控制每个设备的负载，确保总线负载不会过大，保证差分信号的稳定传输。
4. 缩短线路长度：在条件允许的情况下，尽量缩短485总线的线路长度，减少信号传输的阻尼，提高差分信号的传输质量。
四、485多设备连接差分信号变低的解决方案案例以某大型工业厂房为例，该工业厂房因设备众多，需要使用485总线进行设备通讯。
在初始连接时，出现差分信号变低的问题，从而影响了设备之间的正常通讯。
RS485故障与解决办法
在当今信息通讯高速发展的阶段,人们在充分享受网络给人类带来的喜悦。
随着网络的普及与发展,使得各种控制设备网络化成为可能。
自动化监控、安全防护、门禁考勤及工业自动化系统得到迅速普及与应用。
在工业控制设备之间中长距离通信的诸多方案中,RS-485系统总线因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动测控等领域,随着RS485总线系统的广泛应用,RS485总线系统也越来越大,RS485总线外挂的485设备越来越多,从而导致485总线的稳定性越来越差。
现在市场上已经有可以负载128,256台甚至400台485设备的转换器,由于485总线使用总线连接形式,形成如果有一个485设备出现问题,就导致整个485总线出现问题的现象。
所以从485总线的稳定性来说,当设备达到一定数量的时候,从概率上分析,假设485总线上的485设备的无差错时间为99、9％,当有128个485设备在一个总线上时,其无差错时间就就是99、9％的128次方,其无差错时间讯速降为87、98％,再有RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷,一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障,因此提高RS-485总线的运行稳定性及可靠性至关重要。
现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下:一、由于485信号使用的就是一对非平衡差分信号,意味485网络中的每一个设备都必须通过一个信号回路连接到地,以减少数据线上的噪音,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将485网络中485设备连接起来,并且在一个点可靠接地。
对于由分散式工业控制设备结合RS-485微系统组建的测控网络,应优先采用各微系统独立供电方案,最好不要采用一台大电源给微系统并联供电,同时电源线(交直流)不能与RS-485信号线共用同一股多芯电缆。
RS-485信号线宜选用截面积0.75mm2以上双绞线而不就是平直线。
提高RS-485总线可靠性的几种方法及常见故障处理
提高RS-485总线可靠性的几种方法及常见故障处理在MCU之间中长距离通信的诸多方案中，RS-485因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动报测等领域。
但RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷，一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障，因此提高RS-485总线的运行可靠性至关重要。

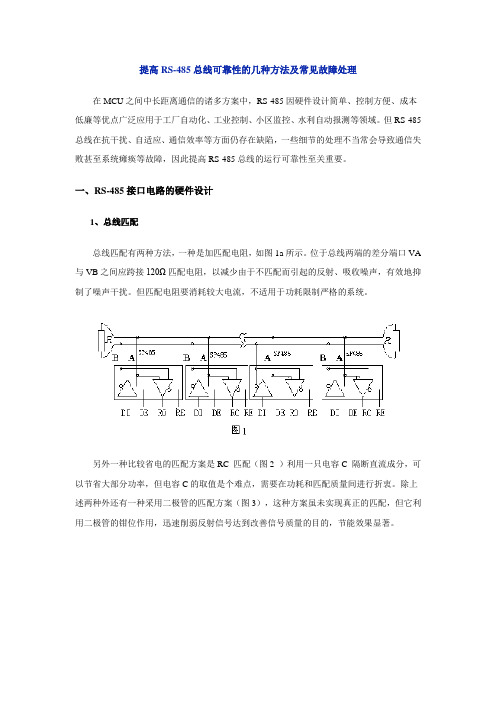

一、RS-485接口电路的硬件设计1、总线匹配总线匹配有两种方法，一种是加匹配电阻，如图1a所示。
位于总线两端的差分端口VA 与VB之间应跨接120Ω匹配电阻，以减少由于不匹配而引起的反射、吸收噪声，有效地抑制了噪声干扰。
但匹配电阻要消耗较大电流，不适用于功耗限制严格的系统。
另外一种比较省电的匹配方案是RC 匹配（图2 ）利用一只电容C 隔断直流成分，可以节省大部分功率，但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
除上述两种外还有一种采用二极管的匹配方案（图3），这种方案虽未实现真正的匹配，但它利用二极管的钳位作用，迅速削弱反射信号达到改善信号质量的目的，节能效果显著。
2、RO及DI端配置上拉电阻异步通信数据以字节的方式传送，在每一个字节传送之前，先要通过一个低电平起始位实现握手。
为防止干扰信号误触发RO（接收器输出）产生负跳变，使接收端MCU进入接收状态，建议RO外接10kΩ上拉电阻。
3、保证系统上电时的RS-485芯片处于接收输入状态对于收发控制端TC建议采用MCU引脚通过反相器进行控制，不宜采用MCU引脚直接进行控制，以防止MCU上电时对总线的干扰，如图4所示。
4、总线隔离RS-485总线为并接式二线制接口，一旦有一只芯片故障就可能将总线“拉死”，因此对其二线口VA、VB与总线之间应加以隔离。
通常在VA、VB与总线之间各串接一只4~10Ω的PTC电阻，同时与地之间各跨接5V的TVS二极管，以消除线路浪涌干扰。
如没有PTC 电阻和TVS二极管，可用普通电阻和稳压管代替。
485总线485通讯和TCP网络通讯优缺点比拼
485总线485通讯和TCP网络通讯优缺点比拼第一章485总线解决方案一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。
其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。
2、485总线可以带128台设备进行通讯其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别――32台、128台和256台。
此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足（无源转换器）、防雷保护越强，这些都会降低真实负载数量。
3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单，但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，澳普门禁特别提醒您应注意下面几点：1、485+和485－数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地，而且接地良好。
485布线应注意的问题
485布线应注意的问题第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格按照施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞. 布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的. 485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接. 设备供电的交流电及机箱一定要真实接地,而且接地良好. 有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击、静电累计时，可以配合设备的防雷设计，较好地释放能量.保护485总线设备和相关芯片不受伤害. 避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量.中间分段断开法:通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障. 更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量. 笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器. 门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格按照485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.1。
隔离器RS485总线通讯系统干扰问题以及解决方式
隔离器RS485总线通讯系统干扰问题以及解决方式一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米。
根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。
其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。
如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。
2、485总线可以带128台设备进行通讯。
其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。
一般485芯片负载能力有三个级别――32台、128台和256台。
此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强，这些都会降低真实负载数量。
3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。
485总线是一种用于设备联网的、经济型的、传统的工业总线方式。
其通讯质量需要根据施工经验进行调试和测试采可以得到保证。
485总线虽然简单，但也必须严格按照安装施工规范进行布线。
二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，特别应注意下面几点。
1、485+和485－数据线一定要互为双绞。
2、布线一定要布多股屏蔽双绞线。
多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。
不采用双绞线是错误的。
3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。
4、设备供电的交流电及机箱一定要真实接地，而且接地良好。
有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。
深度剖析RS-485组网问题及总线测试
深度剖析RS-485组网问题及总线测试一、应用问题1、终端电阻问题终端电阻导致异常的原因：RS-485收发器接收门限电平为±200mV，即AB之间差分电压大于+200mV，输出高电平；AB之间差分电压小于-200mV，输出低电平；AB之间电压在±200mV之间时，输出状态不确定，即有可能输出高电平（此时表现为通信正常），有可能输出低电平（此时表现为通信异常），因此若总线空闲状态时AB差分电压处于门限电平之内，则会出现一定概率的异常问题。
表2现象1分析：单板可以正常通信，组网后由于RS-485总线上接有终端电阻，导致空闲状态时总线差分电压处于门限电平之内，出现通信异常。
当出现上述情况时，首先需确认总线上是否存在终端电阻。
表2现象2分析：单板测试时，单板或与之通信的设备接有终端电阻，此时AB之间差分电压处于门限电平之内时，有一定概率出现通信异常。
表2现象3分析：此现象同样是由于终端电阻导致的，由于RS-232/485双向转换器（如图1）内部AB引脚一般会设置小阻值的上下拉电阻（例如560Ω），若用RS-232/485双向转换器通信，由于RS-485总线空闲状态时的电压是由上下拉电阻与终端电阻分压得到，此时空闲状态的AB差分电压会大于200mV,使RS-485收发器输出一个确定的高电平，不会引起通信错误，如图3为两个RSM485PCHT进行通信，AB之间加60Ω并且增加RS-232/485双向转换器的2、上下拉电阻问题3、控制脚以及逻辑输入侧的问题二、波形测试方法1、检查RS-485收发器发送功能2、检查RS-485收发器接收功能3、检查RS-485收发器控制引脚与TXD、RXD逻辑关系三、收发器损坏1、模块AB引脚超过共模电压范围导致的损坏2、高等级的静电和浪涌造成模块损坏在应用环境中有较高等级的静电和浪涌时，如果只是单纯使用RS-485收发器芯片或者模块，可能会导致模块损坏，此时就需要增加外围保护电路来保护收发器。
485总线的接地问题
关于485总线的接地问题在485总线的应用中，如果简单地只用一对双绞线将各个接口的“A”、“B”端连接起来，而忽略了信号地的互连，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有下面二个原因：1．共模干扰问题：485总线虽采用差分方式传输信号，似乎并不需要相对于某个参照点来判定信号，系统只需检测两线之间的电位差就可以了，但有人往往忽视了任何485接口IC 总有一定的共模电压承受范围，如一般的-7～+12V，只有满足这个条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
比如当发送器A向接收器B发送数据时，发送器A的输出共模电压为VOS，由于两个系统具有各自独立的接地系统，存在着地电位差VGPD，那么接收器输入端的共模电压VCM就会达到VCM=VOS+VGPD。
RS-485标准规定VOS≤3V，但VGPD可能会有很大幅度如十几伏甚至上百伏，且可能伴有强干扰（快速波动），致使接收器共模输入超出正常范围并在传输线路上产生干扰电流，轻则影响正常通信，重则损坏通信接口电路。
2．EMI问题：发送器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端（注意485的交流模型），整个总线就会像一个巨大的天线向外辐射电磁波。
由于上述原因，尽管485采用了差分平衡传输方式，但对整个485网络而言，必须有一条低阻的信号地将各个接口的工作地连接起来，使共模干扰电压VGPD被短路。
这条信号地可以是额外的一条线（非屏蔽双绞线），或者是屏蔽双绞线的屏蔽层。
这是最通常的接地方法。
值得注意的是，这种做法仅对高阻型共模干扰有效，由于干扰源内阻大，短接后不会形成很大的接地环路电流，对于通信不会有很大影响。
若共模干扰源内阻较低时，则会在接地线上形成较大的环路电流，影响正常通信，这时应采用下述解决方案：（1）采用浮地技术，隔断接地环路。
485线注意的事项
485线注意的事项一、提高485的稳定性在各种现场中，485总线应用的非常的广泛，但是485总线比较容易出现故障，现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下：1.由于485信号使用的是一对非平衡差分信号，意味485网络中的每一个设备都必须通过一个信号回路连接到地，以减少数据线上的噪音，所以数据线最好由双绞线组成，并且在外面加上屏蔽层作为地线，将485网络中485设备连接起来，并且在一个点可靠接地。
2.在工业现场当中，现场情况非常复杂，各个节点之间存在很高的共模电压，485接口使用的是差分传输方式，有抗共模干扰能力，但是当共模电压大于+12V或者小于-9V时，超过485接收器的极限接收电压。
接收器就无法工作，甚至可能会烧毁芯片和一起设备。
可以在485总线中使用485光隔离中继器，将485信号及电源完全隔离，从而消除共模电压的影响。
3.485总线随着传输距离的延长，会产生回波反射信号，如果485总线的传输距离如果超过100米，建议施工时在485通讯的开始端和结束端120欧姆的终端电阻。
相关接线方法可以参考网页:120欧姆电阻的接法.4.485总线中485节点要尽量减少与主干之间的距离，一般建议485总线采用手牵手的总线拓扑结构。
星型结构会产生反射信号，影响485通信质量。
如果在施工过程中必须要求485节点离485总线主干的距离超过一定距离，使用485中继器可以作出一个485总线的分叉。
如果施工过程中要求使用星型拓扑结构，可以使用485集线器可以解决这个问题。
5.影响485总线的负载能力的因素：通讯距离，线材的品质，波特率，转换器供电能力，485设备的防雷保护，485芯片的选择。
如果485总线上的485设备比较多的话，建议使用带有电源的485转换器，无源型的485转换器由于时从串口窃电，供电能力不是很足，负载能力不够。
选用好的线材，如有可能使用尽可能低的波特率，选择高负载能力的485芯片，都可以提高485总线的负载能力。
