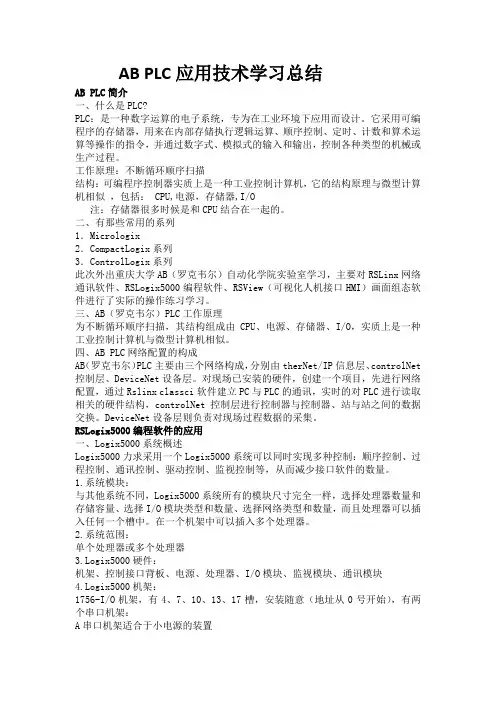

AB PLC应用技术学习总结AB PLC简介一、什么是PLC?PLC：是一种数字运算的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
工作原理：不断循环顺序扫描结构：可编程序控制器实质上是一种工业控制计算机，它的结构原理与微型计算机相似，包括： CPU,电源，存储器,I/O注：存储器很多时候是和CPU结合在一起的。
二、有那些常用的系列1．Micrologix2．CompactLogix系列3．ControlLogix系列此次外出重庆大学AB（罗克韦尔）自动化学院实验室学习，主要对RSLinx网络通讯软件、RSLogix5000编程软件、RSView（可视化人机接口HMI）画面组态软件进行了实际的操作练习学习。
三、AB（罗克韦尔）PLC工作原理为不断循环顺序扫描，其结构组成由CPU、电源、存储器、I/O，实质上是一种工业控制计算机与微型计算机相似。
四、AB PLC网络配置的构成AB（罗克韦尔）PLC主要由三个网络构成，分别由therNet/IP信息层、controlNet 控制层、DeviceNet设备层。
对现场已安装的硬件，创建一个项目，先进行网络配置，通过Rslinx classci软件建立PC与PLC的通讯，实时的对PLC进行读取相关的硬件结构，controlNet控制层进行控制器与控制器、站与站之间的数据交换。
DeviceNet设备层则负责对现场过程数据的采集。
RSLogix5000编程软件的应用一、Logix5000系统概述Logix5000力求采用一个Logix5000系统可以同时实现多种控制：顺序控制、过程控制、通讯控制、驱动控制、监视控制等，从而减少接口软件的数量。
1.系统模块：与其他系统不同，Logix5000系统所有的模块尺寸完全一样，选择处理器数量和存储容量、选择I/O模块类型和数量、选择网络类型和数量，而且处理器可以插入任何一个槽中。
AB-PLC-入门培训知识讲解
罗克韦尔公司Logix5000系列控制器编程入门指导AB PLC培训教程一AB PLC系统介绍1、AB PLC的系统结构2、AB PLC的组成部件3、AB PLC的各种文件4、AB PLC的运行模式5、周期任务、连续任务6、外部输入输出的地址格式二、编程软件的使用方法1、AB PLC软件分类2、AB软件的安装3、硬件组态与参数设置4、项目的管理5、程序的编辑三、建立在线连接1、安装RSLinx软件2、首次建立通讯3、建立以太网通讯4、连接在线5、强制变量一、AB PLC介绍1、1AB PLC系统结构最新一代的AB Logix5000系列PLC在一些手册上又称作控制器（Controller）；这表示Logix5000系列PLC与传统SLC 500系列的PLC存在一些差异。
这些差异主要表现在编程软件、内部程序元素、通讯机制等方面。
1、2AB PLC的组成部件这里以现场使用的ControlLogix 5000为例说明；与西门子PLC类似，ControlLogix 5000的组成部件也主要可以有：CPU模块、电源模块、通讯模块、数字量输入/输出模块、模拟量输入/输出模块、高速计数器模块等。
通常还有一个安装这些部件的背板，背板上有不同的物理槽位。
与西门子PLC不同的是ControlLogix 5000系列的控制器CPU模块可以安装不同的位置。
1、3AB PLC中的数据文件在ControlLogix5000系列的PLC中具有各种不同类型的指令，不同的指令需要操作不同的文件类型。
AB PLC的资源和控制器状态通过数据文件描述，数据文件通过各种数据类型来表示。
数据文件的建立是通过在控制器的内存区域建立标签TAG。
数据块标签分为全局数据域文件和程序数据域文件。
➢全局数据文件：全局数据文件标签TAG具有控制器作用域，可以在所有的用户程序中使用。
输入输出数据文件是全局数据文件。
➢程序数据域文件：在程序中建立的程序标签TAG具有局部作用域，只能在当前的程序中使用。
2024年度abplc培训总结与资料快速入门
2024/2/2
调试与监控工具使用
介绍如何使用RSLogix 5000软件中的调试和监控工具对PLC程序进行 调试和实时监控。
9
实战演练与案例分析
电机控制实战演练
传感器与执行器应用案例分析
通过电机控制案例，让学员亲自动手实践 PLC编程和调试过程。
结合传感器和执行器的实际应用案例，分 析PLC在工业自动化领域的重要作用。
详细记录调试过程中遇到的问题和解决方法，以便日后查阅和 总结经验教训。
23
06
未来展望与计划
2024/2/2
24
abplc技术发展趋势
2024/2/2
智能化和自动化
01
随着工业4.0的推进，abplc技术将更加注重智能化和自动化的
发展，实现更高效的生产流程。
模块化设计
02
为了方便维护和升级，abplc技术将趋向于模块化设计，使得系
2024/2/2
学会了使用ABPLC的编程软件，包括 RSLogix 5000和Studio 5000等，能 够熟练进行程序编写、调试和上传下 载等操作。
掌握了ABPLC在工业自动化领域的应 用和案例分析，能够针对实际问题进 行解决方案的设计和实施。
13
学员满意度调查结果
大部分学员对培训内容和教师授 课质量表示满意，认为培训收获
参加线下培训
如有条件，建议学员参加线下 的abplc培训课程，与讲师和其
他学员面对面交NKS
感谢观看
2024/2/2
28
编程环境与工具介绍
RSLogix 5000软件安装与配置
指导学员正确安装和配置RSLogix 5000编程软件。
RSLogix 5000界面及功能介绍
AB-PLC-入门培训知识讲解
罗克韦尔公司Logix5000系列控制器编程入门指导AB PLC培训教程一AB PLC系统介绍1、AB PLC的系统结构2、AB PLC的组成部件3、AB PLC的各种文件4、AB PLC的运行模式5、周期任务、连续任务6、外部输入输出的地址格式二、编程软件的使用方法1、AB PLC软件分类2、AB软件的安装3、硬件组态与参数设置4、项目的管理5、程序的编辑三、建立在线连接1、安装RSLinx软件2、首次建立通讯3、建立以太网通讯4、连接在线5、强制变量一、AB PLC介绍1、1AB PLC系统结构最新一代的AB Logix5000系列PLC在一些手册上又称作控制器（Controller）；这表示Logix5000系列PLC与传统SLC 500系列的PLC存在一些差异。
这些差异主要表现在编程软件、内部程序元素、通讯机制等方面。
1、2AB PLC的组成部件这里以现场使用的ControlLogix 5000为例说明；与西门子PLC类似，ControlLogix 5000的组成部件也主要可以有：CPU模块、电源模块、通讯模块、数字量输入/输出模块、模拟量输入/输出模块、高速计数器模块等。
通常还有一个安装这些部件的背板，背板上有不同的物理槽位。
与西门子PLC不同的是ControlLogix 5000系列的控制器CPU模块可以安装不同的位置。
1、3AB PLC中的数据文件在ControlLogix5000系列的PLC中具有各种不同类型的指令，不同的指令需要操作不同的文件类型。
AB PLC的资源和控制器状态通过数据文件描述，数据文件通过各种数据类型来表示。
数据文件的建立是通过在控制器的内存区域建立标签TAG。
数据块标签分为全局数据域文件和程序数据域文件。
➢全局数据文件：全局数据文件标签TAG具有控制器作用域，可以在所有的用户程序中使用。
输入输出数据文件是全局数据文件。
➢程序数据域文件：在程序中建立的程序标签TAG具有局部作用域，只能在当前的程序中使用。
最新AB-PLC-培训总结、资料(有图快速入门)

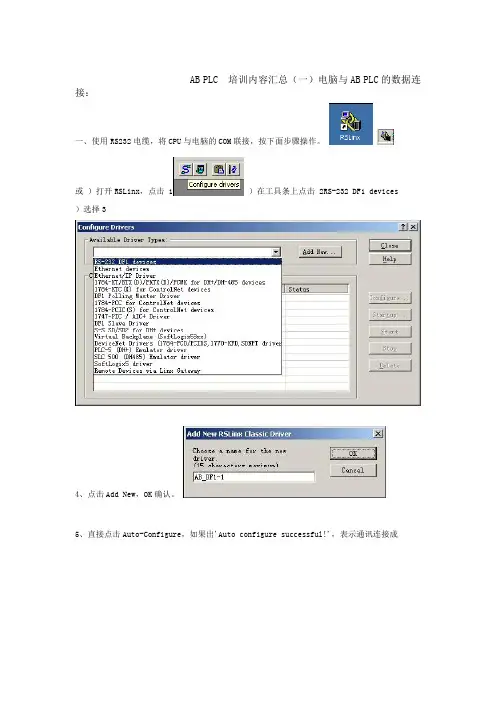

AB PLC 培训内容汇总（一）电脑与AB PLC的数据连接：一、使用RS232电缆，将CPU与电脑的COM联接，按下面步骤操作。
1）打开RSLinx，点击或2）在工具条上点击3）选择RS-232 DF1 devices4、点击Add New，OK确认。
5、直接点击Auto-Configure，如果出’Auto configure successful!’，表示通讯连接成功。
6、直接点击ok即可。
7、单击，通过上述方式查看硬件网络结构。
8、网络结构如下：二、通过以太网电缆，将电脑与PLC机架上的以太网模块1756-ENBT连接，分如下两种方法设置。
1、使用分配IP地址方法，连接PLC。
1）打开RSLinx，点击或2）在工具条上点击3）选择Ethernet Devices, 按下 Add New 键4）单击 OK.5）输入与电脑设置在一个网段上的以太网设备的IP地址，并确定即可。
在configure Driver 中增加新IP地址，可以访问其它站点。
6）单击，通过上述方式查看硬件网络结构如下：2、通过自动获取IP地址的方式连接PLC1）打开RSLinx，点击或2）在工具条上点击3）选择Ethernet /IP Driver, 按下 Add New 键4）单击 OK5）选择本地子网，确定即可。
6）单击，通过上述方式查看硬件网络结构。
注：这是AB软件的一个特点：模块在网络上的通透性。
可以看到任何一级网络的模块，包括以太网，Controlnet网络和Deviecenet网络的各种模块。
（二）RSLogix 5000硬件组态：1、双击桌面图标进入RSLogix 5000软件下面是RSLogix 5000编程界面。
2、新建工程。
3、设置参数如下。
Revision: Logix 平台，提供了固件升级手段。
注意：CPU的硬件版本一定要和软件版本一致。
Type：在Type下拉菜单中你可选择基于Logix 平台的选择多种处理器。
ABPLC培训总结资料有图快速入门
AB PLC 培训内容汇总（一）电脑与AB PLC的数据连接：一、使用RS232电缆，将CPU与电脑的COM联接，按下面步骤操作。
或）打开RSLinx，点击 1）在工具条上点击 2RS-232 DF1 devices）选择34、点击Add New，OK确认。
5、直接点击Auto-Configure，如果出'Auto configure successful!'，表示通讯连接成功。
．6、直接点击ok即可。
、单击，通过上述方式查看硬件网络结构。
7 、网络结构如下：8．二、通过以太网电缆，将电脑与PLC机架上的以太网模块1756-ENBT连接，分如下两种方法设置。
1、使用分配IP地址方法，连接PLC。
或）打开1RSLinx，点击）在工具条上点击 23）选择Ethernet Devices, 按下 Add New 键4）单击 OK.5）输入与电脑设置在一个网段上的以太网设备的IP地址，并确定即可。
在configure Driver 中增加新IP地址，可以访问其它站点。
，通过上述方式查看硬件网络结构如下：）单击6．2、通过自动获取IP地址的方式连接PLC或RSLinx ，点击1）打开）在工具条上点击2 3）选择Ethernet /IP Driver, 按下 Add New 键OK）单击4．5）选择本地子网，确定即可。
）单击，通过上述方式查看硬件网络结构。
6软件的一个特点：模块在网络上的通透性。
AB注：这是可以看到任何一级网络的模块，包括以太网，Controlnet网络和Deviecenet网络的各种模块。
（二）RSLogix 5000硬件组态：、双击桌面图标进入RSLogix 5000软件1下面是RSLogix 5000编程界面。
2、新建工程、设置参数如下。
3．Revision: Logix 平台，提供了固件升级手段。
注意：CPU的硬件版本一定要和软件版本一致。
Type：在Type下拉菜单中你可选择基于Logix 平台的选择多种处理器。
AB PLC学习文档
I 硬件安装及模块特性第一章模块安装１．电源模块安装电源模块安装时应当先撕去电源模块上方散热栅的保护纸，然后将电路板对准机架左侧的导向槽，滑动推入并卡紧，最后将两个圆头螺钉上紧。
具体接线如图（一），其中电源电压跳线默认为１７０－２６５ＶＡＣ。
电源模块在选型时应当首先计算电源容量，计算方法是首先查模块手册查出所选的各模块所需的最大电流值，然后求所有模块所需最大电流之和并乘一个1.5-2倍的裕量系数，最后找到与计算数据最接近的模块。
图（一）２．ＣＰＵ安装CPU模块安装示意图如图（二）：图（二）在CPU模块主板上有两个很小的方形焊点，标记为GND和VBB，这两个接点短接60秒后CPU的密码和其他设置都将复位回到出厂设置，这在忘记CPU密码时有用。
图（三）图（三）为CPU模块的接线说明，最上方的端子是用来连接DH+网的；中间接口用来连接手持编程器；最下面的RS-232口可以用作一般调试口，使用这个口作为RSLogics的通讯口进行编程，此时不需要1746-KXTD卡，只需要安装RSLinx 即可。
３．机架扩展图（四）图（四）为PLC进行机架扩展时的示范。
扩展机架安装不正确时，主机架不能识别。
此外扩展模块的地址命名方法。
第二章模块特性１．电源模块特性２．CPU模块RUN为纯运行模式，此时不能下载程序，但可以上载；REM为远程模式，此时即可以是运行模式也可以编程模式，既可以下载也可以编程，模式控制由编程软件控制，后面有详细描述；PROG模式是编程模式，此时程序停止扫描，可以下载，但不能运行。
３．开关量输入和输出模块AB PLC的模块电路分为两种，灌入电流电路、拉出电流电路。
灌入电流设备是指与现场供电电源负极（-V）相连而公共端是正极的设备；拉出电流设备是指与现场供电电源正极（+V）相连而公共端是负极的设备。
在欧洲通常选用灌入电流输入模块电路和拉出电流输出模块电路，即输入模块通常选用正极公共端，而输出模块选用负极公共端。
ABPLC培训
通讯接口电路设计
通讯接口电路组成
ABPLC的通讯接口电路主要由接口芯片、隔离电路、电源电路等组成，其中接口 芯片是实现数据转换和传输的核心部件。
通讯接口电路的设计原则
在设计ABPLC的通讯接口电路时，需要遵循一定的设计原则，如选择合适的接口 芯片、设计合理的隔离电路和电源电路等，以确保通讯接口电路的稳定性和可靠 性。
配置接口参数（如IP地址、端口号、波特率等） 。 配置PLC参数
在软件中添加PLC设备。
软件配置方法
01
选择正确的PLC型号和配置参数。
02
下载配置到PLC中。
调试与测试
03
软件配置方法
在软件中编写测试程 序。
观察测试结果，确保 配置正确。
连接PLC设备，进行 在线调试。
常见问题解决方案
安装失败
1
2
检查计算机是否满足最低系统要求。
3
关闭安全软件或防火墙，重新安装。
常见问题解决方案
01
以管理员身份运行安装包。
02
无法连接PLC
03
检查通信接口和参数配置是否正确。
常见问题解决方案
确保PLC设备已正确上电并处于运行状态。 检查网络连接是否正常。 程序下载失败
常见问题解决方案
确保PLC型号和配置参数正确。
数字量输入模块
接收外部数字信号，如 开关、传感器等，转换 为CPU可识别的信号。
数字量输出模块
将CPU输出的数字信号 转换为外部设备可识别 的信号，控制执行器动
作。
模拟量输入模块
接收外部模拟信号，如 温度、压力等传感器信 号，转换为CPU可识别
的数字信号。
模拟量输出模块
将CPU输出的数字信号 转换为外部设备可识别 的模拟信号，控制执行
