车削外圆
数控车床加工工艺编程-外圆、端面、台阶轴加工
用，因此它的技术要求一般有：
各挡外圆之间的同轴度、外圆
和台阶平面的垂直度、台阶平
面的平面度以及外圆和台阶平
面相交处的清角。
车削台阶时，通常使用90°外圆偏刀。 车刀的装夹应根据粗、精车的特点进行安 装。如粗车时余量多，为了增加切削深度， 减少刀尖压力，车刀装夹可取主偏角小于 90°为宜（一般为85°～90°）。精车时为了 保证台阶平面和轴心线垂直，应取主偏角 大于90°（一般为93°左右）。
fr —每转进给量，（mm/r）
3、切削速度V
主运动的线速度叫切削速度，单位为m/min。 车削外圆时的切削速度计算公式为：
V=πdn/1000
其中: d—工件待加工表面的直径，(mm)；
n—工件的转速，(r/min)； V—切削速度，（ m/min)。
车削台阶轴 在同一工件上，有几个直径大小不同的圆 柱体连接在一起像台阶一样，就叫它为台 阶工件。俗称台阶为“肩胛”。台阶工件 的车削，实际上就是外圆和平面车削的组 合。故在车削时必须兼顾外圆的尺寸精度 和 （1台）台阶阶长工度件的的技要术求要求。
车削台阶工件的方法
车削台阶工件，一般分粗、精车进行。车削前根据 台阶长度先用刀尖在工件表面刻线痕，然后按线痕进 行粗车。粗车时的台阶每档均略短些，留精车余量。 精车台阶工件时，通常在机动进给精车外圆至近台阶 处时，以手动进给代替机动进给。当车至平面时，然 后变纵向进给为横向进给，移动中滑板由里向外慢慢 精车台阶平面，以确保台阶平面垂直轴心线。
车削台阶轴时的注意事项
1）台阶平面和外圆相交处要清角，防止产生凹坑和出 现小台阶。 2）车刀没有从里向外横向切削或车刀装夹主偏角小于 90°，以及刀架、车刀、滑板等发生移位会造成台阶平 面出现凹凸。 3）台阶工件的长度测量，应从一个基准面量起，以防 累积误差。 4）刀尖圆弧较大或刀尖磨损会使平面与外圆相交处出 现较大圆弧。 5）主轴没有停妥，不能使用量具进行测量。 6）使用游标卡尺进行测量时，卡脚应和测量面贴平， 以防卡脚歪斜产生测量误差。松紧程度要适当，以防过 紧或过松造成测量误差；取下时，应把紧固螺钉拎紧， 以防副尺移动，影响读数的正确。
《普通车床加工技术(第2版)》教学讲义 项目二 车削简单轴类工件 11、车削外圆的方法
教师活动内容学生活动内容设计意图使用中、小滑板刻度盘时应注意的内容：
根据加工的需要把刻度盘转到所需的位置，如果不慎多
转了几格，不能直接退回多转的格数，必须向相反的方
向退回全部空行程，再将刻度盘转到正确的位置
四、讨论题：
1、请同学分析加工光轴的车削步骤？
五、提问并作记录
六、布置作业
（一）课后作业
（二）预习作业：轴类工件如何测量？分组讨论
回答问题
预习下节课内
容
培养学生
团队合作
意思
培养学生
预习书本
的好习惯。
车削外圆注意事项
车削外圆注意事项车削是一种常见的金属加工工艺，用于加工外圆的车削操作在制造业中应用广泛。
在进行车削外圆时，需要注意一些重要事项，以确保加工质量和安全。
本文将介绍一些车削外圆的注意事项。
1. 选择合适的车削刀具在车削外圆时，选择合适的车削刀具至关重要。
根据加工材料和加工要求，选择适合的切削刀具。
常见的车削刀具有硬质合金刀具、高速钢刀具等。
刀具的选择应考虑刀具材料的硬度、耐磨性和切削性能等因素。
2. 确定合适的切削速度切削速度是车削外圆过程中的重要参数之一。
它直接影响到加工效率和刀具寿命。
合理的切削速度可提高生产效率，减少刀具磨损。
切削速度的选择应根据材料的硬度、刀具材料和刀具结构等因素进行合理确定。
3. 控制进给量进给量是指切削刀具每转一圈在进给方向上移动的距离。
进给量的大小直接影响到加工表面的粗糙度和加工效率。
进给量过大会导致切削刀具过度磨损，加工表面粗糙度增加；进给量过小则会降低加工效率。
因此，在车削外圆时需要根据加工要求和材料特性合理确定进给量。
4. 控制切削深度切削深度是指切削刀具在一次切削中与工件接触的最大深度。
切削深度的选择应根据工件材料、刀具结构和切削稳定性等因素进行合理确定。
切削深度过大会导致切削刀具振动和工件变形，加工质量下降；切削深度过小则会降低加工效率。
5. 确保切削刀具的刃口质量切削刀具的刃口质量直接影响到加工表面的精度和光洁度。
在车削外圆前，应对切削刀具的刃口进行检查和修整。
刃口磨损严重或有缺口的刀具应及时更换或修整，以确保加工质量。
6. 控制切削液的使用切削液在车削外圆过程中起到冷却、润滑和清洁的作用。
适当的切削液可以降低切削温度，减少切削力，提高加工质量。
但切削液的过多或过少都会影响加工效果。
因此，在使用切削液时，应根据切削情况合理调节切削液的用量。
7. 加强安全防护在进行车削外圆操作时，应加强安全防护措施。
操作人员应穿戴好防护设备，保持操作区域整洁，避免工件和切削刀具的碰撞。
机加工第三章外圆表面的加工
V工为工件的旋转速度，即圆周进给速度；
磨轮高速旋转，导轮低速旋转，工件与导轮之间磨擦较大，所以工件以导轮带动旋转；
Байду номын сангаас
b）生产率低，适用单件抛小批光量处：产；是用涂有抛光膏的软轮对表面进行高速光整加
工的过程。抛光可使表面的粗糙度Ra降到m，但不能
车削外圆的特点（P54）
1、车削过程平稳，切削力变化小，可采用高速切削和强 力切削。
2、车刀制造简单，费用低。
3、易保证外圆面和其它表面的位置精度（即一次装夹， 可完成几道工序）。
4、适合加工各种材料，如种钢铁、有色金属和非金属材 料。但不能加工HRC30以上的淬硬件。
二、磨削外圆（P54）
外圆磨削是外圆精加工的主要方法。
一、车削外圆（P53）
由于车刀的几何角度不同和切削用量不同，车削的精度和表面粗糙度也不同。
精磨可达到精细车的效果，IT6、Ra值为～。
c）适合批量生产加工精超度较精低、加刚性工较好：的工是件。将工件装夹在顶尖上作低速回转，装有 V研工磨为、工超件精的加旋工转和速抛度光，油（即P5圆石8周）进的给速磨度；头轻压在工件上作短距离密集交叉的网状轨
4）无心外圆磨削（P55）
无心外圆磨削如P55图3－4所示： 不用顶尖支承，即所谓无心磨削； 磨轮高速旋转，导轮低速旋转，工件与导轮之间磨擦 较大，所以工件以导轮带动旋转； 导轮轴线相对于工件轴线倾斜了一个1～5℃的角度， 所以导轮与工件接触点线速度可分解为：
V导＝V工＋V通 V向工移为动工速件度的，旋即转纵速向度进，给即速圆度周；进给速度；V通为工件轴 生产率很高，主要用于小件的大批量生产。
P55图3－2为横磨法示意图，主运动为砂轮的高速旋转，
进给运动有二个：

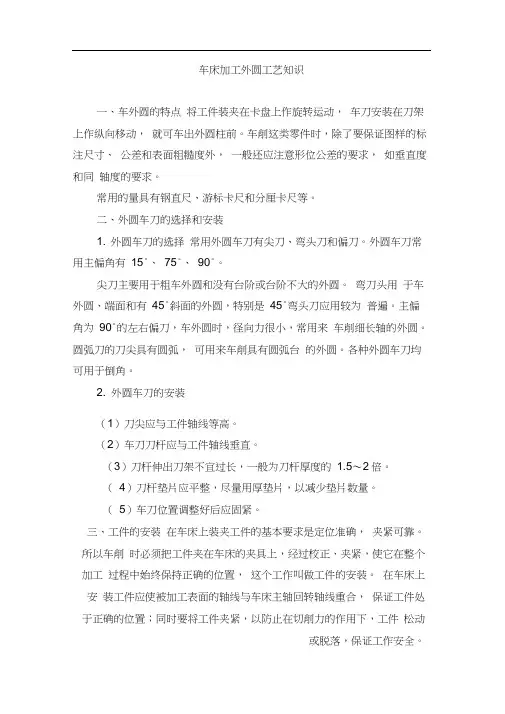

车床加工外圆工艺知识
车床加工外圆工艺知识一、车外圆的特点将工件装夹在卡盘上作旋转运动，车刀安装在刀架上作纵向移动，就可车出外圆柱前。
车削这类零件时，除了要保证图样的标注尺寸、公差和表面粗糙度外，一般还应注意形位公差的要求，如垂直度和同轴度的要求。
常用的量具有钢直尺、游标卡尺和分厘卡尺等。
二、外圆车刀的选择和安装1. 外圆车刀的选择常用外圆车刀有尖刀、弯头刀和偏刀。
外圆车刀常用主偏角有15°、75°、90°。
尖刀主要用于粗车外圆和没有台阶或台阶不大的外圆。
弯刀头用于车外圆、端面和有45°斜面的外圆，特别是45°弯头刀应用较为普遍。
主偏角为90°的左右偏刀，车外圆时，径向力很小，常用来车削细长轴的外圆。
圆弧刀的刀尖具有圆弧，可用来车削具有圆弧台的外圆。
各种外圆车刀均可用于倒角。
2. 外圆车刀的安装（1）刀尖应与工件轴线等高。
（2）车刀刀杆应与工件轴线垂直。
（3）刀杆伸出刀架不宜过长，一般为刀杆厚度的1.5〜2倍。
（4）刀杆垫片应平整，尽量用厚垫片，以减少垫片数量。
（5）车刀位置调整好后应固紧。
三、工件的安装在车床上装夹工件的基本要求是定位准确，夹紧可靠。
所以车削时必须把工件夹在车床的夹具上，经过校正、夹紧，使它在整个加工过程中始终保持正确的位置，这个工作叫做工件的安装。
在车床上安装工件应使被加工表面的轴线与车床主轴回转轴线重合，保证工件处于正确的位置；同时要将工件夹紧，以防止在切削力的作用下，工件松动或脱落，保证工作安全。
车床上安装工件的通用夹具（车床附件）很多，其中三爪卡盘用得最多。
由于三爪卡盘的三个爪是同时移动自行对中的，故适宜安装短棒或盘类工件。
反三爪用以夹持直径较大的工件。
由于制造误差和卡盘零件的磨损等原因，三爪卡盘的定心准确度约为0.05〜0.15mm 工件上同轴度要求较高的表面，应在一次装夹中车出。
三爪卡盘是靠其法兰盘上的螺纹直接旋装在车床主轴上。
车削外圆的常见问题及解决方法
车削外圆的常见问题及解决方法车削是机械加工中一种常见的加工方式，它包括车削内圆、车削外圆、车削孔等多种加工形式。
其中，车削外圆是较为常见的一种。
在进行车削外圆的加工时，经常会出现一些问题或者难点，这些问题将影响到整个加工过程的质量和效率。
因此，本文将分析并总结车削外圆加工中的常见问题以及对应的解决方法。
常见问题1. 车削外圆圆度不精确车削外圆圆度不精确是车削加工中最为常见的问题之一。
在进行车削外圆加工时，由于车刀和工件夹紧不均匀或夹具靠板磨损等原因，会导致车削出的外圆不圆或者圆度不精确。
此外，由于车床本身及刀具刃口磨损或变形等原因也会导致圆度不精确。
2. 车削外圆表面粗糙车削外圆表面粗糙是车削外圆加工中常见的质量问题。
外圆表面的粗糙度受到许多因素的影响，例如车刀磨损、刀具倾角不合适、工件硬度等。
3. 车削外圆尺寸不正确车削外圆加工不仅需要满足圆度、表面粗糙度的要求，还要符合指定的尺寸要求。
但是，在实际加工中，经常会出现尺寸不正确的情况。
这主要和工件夹紧方式不正确、工件变形、车床导轨磨损等因素有关。
4. 车削外圆阴影部分过深车削外圆阴影部分过深是车削外圆加工中的一种瑕疵问题。
阴影部分是指车削后工件表面周围与车刀接触不良的部分，此部分与其它表面形成的交界处，如不加以处理，将对工件的美观度产生影响。
当工件硬度过高、刀具尖角过大、过渡角不合适等原因时，都很容易导致阴影部分过深。
解决方法1. 车削外圆圆度不精确的解决方法要解决车削外圆圆度不精确的问题，可以采用以下的方法：•对车刀的刀具倾角进行调整，保证车刀的刀尖与工件的中心线处于同一平面上。
•对车床的主轴及夹紧机构进行校准和调整，确保夹紧力均匀、准确。
•当工件过硬或者过长时，可以采用多次轮切或顺切的方法进行加工。
2. 车削外圆表面粗糙的解决方法要解决车削外圆表面粗糙的问题，可以采用以下的方法：•适当调整车刀的进给量，减小车削表面粗糙度。
•选用合适的刀具材料，提高切削质量，减小表面残留的毛刺。
车削外圆的常见问题及解决方法
车削外圆的常见问题及解决方法1出现波纹1.1振动引起的原因及解决方法工件表面有时出现波纹,主要是由于振动引起的,在车削中出现振动有以下几种原因后角。
例如:加工45#钢粗车时取后角5°—7°。
精车时取6°—8°A:电动机转动时产生振动。
解决方法:发现电动机转动时有振动应及时坚固电动机的螺栓螺母,同时检查机床底脚螺栓是否拧紧。
有条件时,更换带有橡胶垫圈的调整垫块。
B:车床主轴承松动或不圆,主轴上的齿轮啮合不好,主轴后轴承松动或不圆。
解决方法:用直径20毫米、1米长的钢元撬抬卡盘,发现卡盘有明显上抬间隙时,应打开床头箱,调整前轴承的松紧度,消除主轴的径向跳动。
同时检查后轴承的松紧度,调整控制后轴承的并帽螺母。
手盘动卡盘,使主轴转动松紧适度,消除主轴的轴向窜动,这样即可解决在车削中发生的工件表面跳动和工件轴向窜支所产生的波纹。
如发现床头箱内的齿轮发生严重磨损,啮合不好,必须更换齿轮。
使齿轮啮合状态良好,消除齿轮传动时产生的冲击,减轻产生振动给车削带来的波纹。
C:工件空心或伸出太长。
解决方法:安装工件要牢固,加工空心零件不能伸出过长,车刀要刃磨锋利,这样可避免工件表面出现波纹。
D:刀架松动。
解决方法:检查刀架是否锁紧,检查清除刀架底接触面的铁屑,增强刀架的锁紧力。
E:车刀伸出过长或刀刃已用钝。
解决方法:车刀伸出长度不宜过长。
刀刃用钝,要将刀具刃磨出合理角度。
刃磨好车刀的前角、后角、主偏角、副偏角、刃倾角。
前角:增大前角可以减少切削变形和切削力。
使切削轻快,提高加工精度和降低表面粗糙度。
工件材料的强度、硬度高,前角应选小一些,工件材料的强度硬度低前角应大一些。
一般硬质合金刀具前角为15°—20°为宜。
后角:要求切削刃强固,应取较小的后角。
精加工时应取较大的。
1.2辐射状波纹产生原因及消除方法用车床车削端面，有时会产生辐射状波纹。
用不同材料的刀具加工不同材料工件的端面，波纹深浅程度也不尽相同。
外圆的车削
C
装备制造部
2.3 轴类工件各部分的车削
-------车削外圆---讲师 肖咸明
装备制造部
教学目标： 1.车刀的选择及安装 2.工件的装夹 3.切削用量的选择 4.车削的步骤及注意事项
教学重点：外圆车刀特点、车外圆步骤。 教学难点： 刻度盘的原理及应用
装备制造部
2.3 轴类工件各部分的车削
T ）90°偏刀主要用来车削工件的外圆、端面和阶台。
F )用偏刀车削外圆时，作用于工件轴向的切削力较小，
装备制造部
粗车时，车刀前角应取（ b ）。 a)大些 b) 小些 c) 不变 精车时，车刀前角应取（ a ）。 a)大些 b) 小些 c) 不变 车刀刀尖高于工件轴线，车外圆时工件产生（ ）。 A 加工面母线不直 B 产生圆柱度 C 加工表面粗糙度值大 车刀的主偏角为（ b ）度时，它的刀头强度和散热性能最佳。 a)45 b) 75 c) 90 用硬质合金车刀精车时，为减小工件表面粗糙度，应尽 量提高（ C ）。 a)背吃刀量 b) 进给量 c) 切削速度 精车时，车刀后角应取（ ）。 a)大些 b) 小些 c) 不变
装备制造部
三 、切削用量的选择
(1)背吃刀量和进给量 粗车时，背吃刀量和进给量都选取较大， 切削时产生的切削热和切削力都较大，考虑到刀具的寿命，需适
当降低切削速度；反之，半精车、精车时切削速度可选得高一些。
(2)刀具材料 为了提高工件的表面质量，用硬度合金车刀高速精
车时，一般选较高的切削速度(80～100m/min以上)；用高速钢
装备制造部
回顾小结： 教学目标： 1.车刀的选择及安装 2.工件的装夹 3.切削用量的选择 4.车削的步骤及注意事项 教学重点：车外圆、 教学难点： 刻度盘的原理及应用
