基于PSPICE的节点电压分析和谐振分析
4-pspice交流分析、瞬态分析
参数分析与直流分析使用方法相似，但是为一项综 合分析工具。可以与其他分析结合使用。
可以在此对话框中选择 哪个参数得到的结果可 以显示出来
双击横轴下方的小颜色 块，可以查看此颜色曲 线是对应的哪组参数
输出信号 幅频特性随RL变化的曲线
交流分析综合实例： 项目exercise2，原理图ac-analyse
电源VSIN 幅度10v
频率1K
工作原理示意图
红线：输入正电压时 蓝线：输入负电压时
对比整流前后的波形图
改变X轴范围，使 得观察更清楚
整流前输入：V(V1:+)- V(V1:-)
整流后输出：V (Vo)
输出幅度减少多少？ 原因是什 么？
对整流后波形V(Vo)进行付立叶分析
傅里叶变换后的输出显示 （横轴变为频率）
交流分析含交流小信号分析及噪声分析
AC Sweep交流小信号分析（交流扫描分析）：
交流小信号分析是一种线性频域分析，用于分析电路的频率响 应。程序首先计算电路的直流工作点，以确定电路中非线性器 件的线性化模型参数，然后在用户指定的频率范围内，对此线 性化电路加不同频率的激励并记录各频率情况下电路的交流响 应。交流小信号分析能够计算出电路的幅频、相频响应和频域 传输函数（计算电路的增益），还可以计算输入阻抗和输出阻 抗。交流扫描时在设定的频带内按照设定的方式对电路。
瞬态分析是一种非线性时域分析，可以得 到信号的时域波形。此分析运行最为复杂， 最耗时。 对过渡过程的分析，譬如零状态响应，零 输入响应等。
瞬态分析
瞬态分析包括时域分析和傅立叶分析(类似示波器分析) 瞬态分析的对象是动态电路。动态电路的输出信号不 仅与输入信号有关，而且还与电路的初始状态有关。 在PSPICE 中，初始储能是通过电感和电容符号的IC 属性来定义的：电感的IC属性表示流经电感的初始电 流，电容的IC属性表示加在电容两端的初始电压。 过渡过程是由于激励信号的突然接入或改变，电路的 接通或开断，以及电路参数的突变等等所引起的。 将仅由电路初始储能引起的响应称为零输入响应，将 仅由输入激励产生的响应称为零状态响应。
3、用PSpice 分析电路的方法
在绘制完电路图以后就可以调用 PSpice 对电路进行模拟分析了。下面按照电路特性分类 来简要介绍具体操作方法。
3.1 静态工作点分析
静态工作点分析就是将电路中的电容开路，电感短路，对各个信号源取其直流电平值， 计算电路的直流偏置量。 例：基本放大电路如图 2.2.6 所示，求该电路的静态工作点。步骤如下： （1）用 Capture 软件画好电路图。 （2）建立模拟类型分组。建立模拟类型分组的目的是为了便于管理。OrCAD/PSpice 9 将基本直流分析、直流扫描分析、交流分析和瞬态分析规定为 4 种基本分析类型。每一个模 拟类型分组中只能包含其中的一种，但可以同时包括温度分析、参数扫描和蒙托卡诺分析等。 在如图 2.2.5 所示的电路图编辑窗口（Page Editor）下，点击 PSpice/New Simulation Profile 命令，屏幕上出现如图 2.3.1 所示的模拟类型分组对话框。 在 Name 栏键入模拟类型组的名称，本例取名为 DC。
图 2.3.5 脉冲源参数编辑栏 表 2.3.1 脉冲源的参数 参 数 V1 V2 PER PW TD TF TR 名 称 单 位 V V s s s s s TSTOP TSTOP 0 TSTEP TSTEP 内定值
起始电压 脉冲电压 脉冲周期 脉冲宽度 延迟时间 下降时间 上升时间
注：表中 TSTOP 是瞬态分析中分析结束时间参数的设置值，TSTEP 是时间步长的设置值。 下同。 例如设定参数如下：V1=0.3V，V2=3.6V，PER=20us，PW=10us，TD=2us，TF=1us，TR=1us。 可得如图 2.3.6 所示的脉冲波形。
图 2.3.3
Probe 窗口
图 2.3.4 输出文件 DC.out
基于PSpice的RLC串联电路的谐振分析单管放大电路的静态工作点及交流

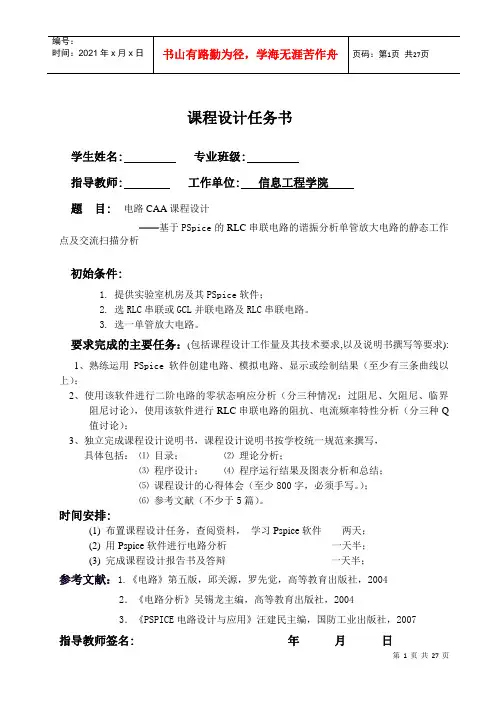

课程设计任务书学生姓名: 专业班级:指导教师: 工作单位:信息工程学院题目: 电路CAA课程设计━━基于PSpice的RLC串联电路的谐振分析单管放大电路的静态工作点及交流扫描分析初始条件:1.提供实验室机房及其PSpice软件；2.选RLC串联或GCL并联电路及RLC串联电路。
3.选一单管放大电路。
要求完成的主要任务：(包括课程设计工作量及其技术要求,以及说明书撰写等要求):1、熟练运用PSpice软件创建电路、模拟电路、显示或绘制结果（至少有三条曲线以上）；2、使用该软件进行二阶电路的零状态响应分析（分三种情况：过阻尼、欠阻尼、临界阻尼讨论），使用该软件进行RLC串联电路的阻抗、电流频率特性分析（分三种Q 值讨论）；3、独立完成课程设计说明书，课程设计说明书按学校统一规范来撰写，具体包括：⑴目录；⑵理论分析；⑶程序设计；⑷程序运行结果及图表分析和总结；⑸课程设计的心得体会（至少800字，必须手写。
）；⑹参考文献（不少于5篇）。
时间安排:(1) 布置课程设计任务，查阅资料，学习Pspice软件两天；(2) 用Pspice软件进行电路分析一天半；(3) 完成课程设计报告书及答辩一天半；参考文献：1.《电路》第五版，邱关源，罗先觉，高等教育出版社，20042．《电路分析》吴锡龙主编，高等教育出版社，20043．《PSPICE电路设计与应用》汪建民主编，国防工业出版社，2007指导教师签名: 年月日系主任(或责任教师)签名: 年月日目录1 PSPICE软件简介 (1)2 RLC串联电路的谐振分析............................................. 2.1 RLC串联电路谐振原理分析 (4)2.2 电路设计 (5)2.2．1 RLC串联电路 (5)2.3仿真结果及所得曲线 (6)2.3.1RLC串联电路谐振 (6)2.4 曲线分析及总结 (10)2.4.1 RLC串联谐振电路的曲线分析 (10)3 单管放大电路的静态工作点及交流扫描分析 (12)3.1 设计电路 (12)3.2 电路分析 (12)3.2.1 理论分析 (12)3.2.2 静态分析 (13)3.2.3 动态分析 (14)4 心得体会.............................................. .. (17)5 参考文献................................................... .... . (18)本科生课程设计成绩评定表 (19)1 CAA设计软件Pspice简介从20世纪50年代晶体管电路逐步取代电子管电路以来，半导体电路经历了小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)和甚大规模集成电路(ULSI)4个发展阶段，使集成电路的功能越来越强，集成度越来越高，规模越来越大。
PSpice基础仿真分析与电路控制描述
PSpice基础仿真分析与电路控制描述简介本文档将介绍PSpice基础仿真分析和电路控制的相关概念和使用方法。
PSpice是一款电路仿真软件，可帮助电路设计师评估和优化电路性能。
PSpice的基本功能- 电路仿真：通过输入电路原理图和元件参数，PSpice可以对电路进行仿真分析，以评估电路的性能和行为。
- 波形分析：PSpice可以生成电路中各个节点电压和电流的波形图，以帮助理解电路运行情况。
- 参数扫描：PSpice可以对电路中的元件参数进行扫描，以评估元件参数对电路性能的影响。
- 优化分析：PSpice可以通过自动化搜索算法优化电路参数，以达到用户定义的目标。
仿真步骤1. 绘制电路原理图：使用PSpice提供的元件库绘制电路原理图，设置元件参数和连接关系。
2. 设置仿真选项：设置仿真类型和仿真参数，如直流分析、交流分析、变化频率分析等。
3. 运行仿真：通过点击仿真按钮或执行仿真命令，PSpice开始进行仿真计算。
4. 分析仿真结果：根据仿真结果生成的波形图和数据表格，分析电路的性能和行为。
电路控制描述- 电源控制：通过设置电源的电压或电流源来控制电路中的电压和电流。
- 开关控制：通过激活或关闭开关元件, 来控制电路中的电压或电流流动。
- 反馈控制：通过将电路输出信号与输入信号进行比较，并根据差异调整电路参数，实现对电路的控制。
示例下面是一个简单的PSpice仿真和电路控制的示例：* 这是一个简单的RC电路R1 N1 N2 1kC1 N2 N3 1uV1 N1 0 DC 10R2 N3 0 10k.tran 0.1ms 10ms.end通过上述示例，我们可以：1. 进行直流分析，评估电路的直流稳态行为。
2. 进行时间域分析，查看电路中各个节点的电压随时间的变化。
3. 通过改变元件参数、调整输入电压或通过反馈控制等方式，控制电路的行为和性能。
希望本文档能够帮助您了解PSpice的基础仿真分析和电路控制的相关内容。
PSPICE软件使用简介全解
(13).OP (14).AC DEC 5 1 300K (15).TRAN 0.1M 3M 0 0.01M (16).PROBE (17).END
各语句意义说明如下： 第一句为标题行，必不行少。 其次句以“*”号开头，为注释行，可有可无。 第3～11句为元件行，描述各元件标号、连接点及 器件参数值。 第12～21句为（部分）叮嘱行，意义如下： 第12句是模型定义叮嘱，定义双极晶体管的部分 模型参数。 第13句是工作点分析叮嘱，分析直流工作点并列 表输出工作点及其它小信号参数信息。
PSPICE软件运用简介
1. PSPICE DOS版软件包简介
1.1 发展回顾与软件功能 著 名 的 电 路 模 拟 软 件 SPICE
（SimulationProgramWithIntegratedCircuit），是由美国 加州高校伯克利分校（UCBerkeley）于1972年首先推 出的。经多年来的完善提高，已经发展成为国际公认 的、最成熟的电路仿真软件。
R1
C1 18K
10U
1
2
VIN ～
R2 4K 3
5
R3 1K 5 3
Q1 4 R4 150
VCC 9V
VO C2 4N 7
图1.2 单级沟通放大电路
(3)VIN 1 0 SIN(0 0.1 1K 0 0 0) AC 0.1 (4)C1 2 1 10U (5)R1 5 2 18K (6)R2 2 0 4K3 (7)R3 5 3 1K5 (8)R4 4 0 150 (9)C2 3 0 4N7 (10)Q1 3 2 4 QMOD (11)VCC 5 0 9 (12).MODEL QMOD NPN(BF=120 VJE=0.7V VJC=0.7V
PSpice仿真555多谐振荡器课程设计报告
《PSpice电路设计与分析》课程设计报告题目：555定时器的应用姓名：学号：班级：2015年 6 月 27 日目录1．设计任务及要求............................................. 错误!未定义书签。
2．理论分析................................................... 错误!未定义书签。
555定时器构成的多谐振荡器电路图.............................. 错误!未定义书签。
555定时器构成的多谐振荡器理论分析............................ 错误!未定义书签。
3．电路参数设计............................................... 错误!未定义书签。
4．仿真结果及所得曲线........................................ 错误!未定义书签。
5．曲线分析及总结............................................. 错误!未定义书签。
6．心得体会................................................... 错误!未定义书签。
通过此次仿真实验的学习，让我学习到很多，懂得如何使用PSpice软件，如何用此软件作图。
在做这个实验的时候虽然每个步骤书上都已经给出了，但由于自己的粗心，还是出现了很多问题，比如画第一个原理图的时候把与信号源连接的电容和三级管之间的节点给忽略了，结果得出是输入/输出波形有很大的问题，后来还是同学帮忙指出了这个问题，才能使实验顺利进行下去；还有，连线的时候，线不能穿过元件，不然就对后面的波形图产生影响。
通过这个我理解了再一次有了粗心的教训。
此次实验不光让我学习如何使用PSpice软件，还让我学会了如何截图，让我又学到了一个知识。
基于PSpice的节点电压、支路电流分析课程设计报告
课程设计任务书学生姓名: 专业班级: 电信0902指导教师: 李庆工作单位:信息工程学院题目:电路CAA课程设计━━基于PSpice的节点电压、支路电流分析初始条件:1.提供实验室机房及其PSpice软件；2.自选一电路图（3个节点、4条支路以上）。
要求完成的主要任务：(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求):1、熟练运用PSpice软件创建电路、模拟电路、显示或绘制结果；2、使用该软件进行电路的节点电压、支路电流分析；3、独立完成课程设计说明书，课程设计说明书按学校统一规范来撰写，具体包括：(1) 目录； (2) 理论分析；(3) 程序运行结果及图表分析和总结；(4) 课程设计的心得体会（至少800字，必须手写）；(5) 参考文献（不少于5篇）。
时间安排:(1) 布置课程设计任务，查阅资料，学习Pspice软件两天；(2) 用Pspice软件进行电路分析一天半；(3) 完成课程设计报告书及答辩一天半；指导教师签名: 年月日系主任(或责任教师)签名: 年月日摘要·······································································I1 概述 (1)2 PSPICE软件简介及功能 (2)2.1 PSPICE软件简介 (2)2.2 PSPICE的功能 (3)2.3 PSPICE的优越性 (5)3 电路原理分析 (6)4 设计并仿真原理图 (7)4.1 绘制原理图 (7)4.2 仿真 (8)4.3 对电路图的理论分析 (8)5 仿真曲线 (10)5.1 节点电压仿真曲线 (10)5.2 支路电流仿真曲线 (11)6 课程设计心得体会 (12)参考文献 (13)致谢 (14)在应用节点分析法分析电路的实际教学中,往往会碰到写错节点方程得出错误结果的问题.从参考节点的选择、正确列出节点方程和受控源的正确处理三个方面探讨了解决这些问题的方法并结合实例进行分析,以求达到真正掌握这种方法并应用该方法来正确分析电路的目的.关键词:节点分析法;参考节点;节点方程;受控源1 概述节点分析法就是在电路中选择一个节点作为参考节点,首先设法通过联立方程把电路中其他各节点的电压求出来,然后再通过这些电压很简单地把电路中各支路电压和电流求出来的一种电路分析方法.在实际教学中会碰到这样三方面的问题:一是如何正确选择参考节点;二是如何正确列出节点方程。
【教程】PSpice地4种基本仿真分析报告详解
【教程】PSpice的4种基本仿真分析详解PSpice A/D将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN分析作为4种基本分析类型，每一种电路的模拟分析只能包括上述4种基本分析类型中的一种，但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析，现对4种基本分析类型简介如下。
1. 直流扫描分析（DC Sweep）直流扫描分析的适用范围：当电路中某一参数（可定义为自变量）在一定范围内变化时，对应自变量的每一个取值，计算出电路中的各直流偏压值（可定义为输出变量），并可以应用Probe功能观察输出变量的特性曲线。
例对图1所示电路作直流扫描分析图1（1）绘图应用OrCAD/Capture软件绘制好的电路图如图2所示。
图2（2）确定分析类型及设置分析参数a) Simulation Setting（分析类型及参数设置对话框）的进入•执行菜单命令PSpice/New Simulation Profile，或点击工具按钮，屏幕上弹出New Simulation（新的仿真项目设置对话框）。
如图3所示。
图3•在Name文本框中键入该仿真项目的名字，点击Create按钮，即可进入Simulation Settings （分析类型及参数设置对话框），如图4所示。
图4b）仿真分析类型分析参数的设置图2所示直流分压电路的仿真类型及参数设置如下（见图4）：•Analysis type下拉菜单选中“DC Sweep”；•Options下拉菜单选中“Primary Sweep”；•Sweep variable项选中“Voltage source”，并在Name栏键入“V1”；•Sweep type项选中“Linear”，并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1”。
以上各项填完之后，按确定按钮，即可完成仿真分析类型及分析参数的设置。
另外，如果要修改电路的分析类型或分析参数，可执行菜单命令PSpice/Edit Simulation Profile，或点击工具按钮，在弹出的对话框中作相应修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 Pspice的简介1.1 PSPICE的起源与发展用于模拟电路仿真的SPICE软件于1972年由美国加州大学伯克利分校的计算机辅助设计小组利用FORTR AN语言开发而成，主要用于大规模集成电路的计算机辅助设计。
SPICE 的正式版SPICE 2G在1975年正式推出，但是该程序的运行环境至少为小型机。
1985年，加州大学伯克利分校用C语言对SPICE软件进行了改写，并由MICROSIM公司推出。
1988年SPICE被定为美国国家工业标准。
与此同时，各种以SPICE为核心的商用模拟电路仿真软件，在SPICE的基础上做了大量实用化工作，从而使SPICE成为最为流行的电子电路仿真软件。
PSPICE是较早出现的EDA软件之一，在电路仿真方它的功能可以说是最为强大，在国内被普遍使用。
1.2 PSPICE的组成1.2.1 电路原理图编辑程序SchematicsPSPICE的输入有两种形式，一种是网单文件形式，一种是电路原理图形式，相对而言后者比前者较简单直观，它既可以生成新的电路原理图文件，又可以打开已有的原理图文件。
电路元器件符号库中备有各种原器件符号，除了电阻，电容，电感，晶体管，电源等基本器件及符号外，还有运算放大器，比较器等宏观模型级符号，组成电路图，原理图文件后缀为.sch。
图形文字编辑器自动将原理图转化为电路网单文件以提供给模拟计算程序运行仿真。
1.2.2 激励源编辑程序 Stimulus EditorPSPICE中有很丰富的信号源，如正弦源，脉冲源，指数源，分段线性源，单频调频源等等。
该程序可用来快速完成各种模拟信号和数字信号的建立与修改，并且可以直观而方便的显示这些信号源的波形。
1.2.3 电路仿真程序 PSPICE A/D模拟计算程序是PSPICE A/D也叫做电路仿真程序，它是软件核心部分。
在PSPICE 4.1版本以上，该仿真程序具有数字电路和模拟电路的混合仿真能力。
它接收电路输入程序确定的电路拓扑结构和原器件参数信息，经过原器件模型处理形成电路方程，然后求解电路方程的数值解并给出计算结果，最后产生扩展名为.dat的数据文件和扩展名为.out的电路输出文本文件。
模拟计算程序只能打开扩展名为.cir的电路输入文件，而不能打开扩展名为.sch的电路输入文件。
因此在Schemayics环境下，运行模拟计算程序时，系统首先将原理图.sch文件转换为.cir文件，而后再启动PSPICE A/D进行模拟分析。
1.2.4 输出结果绘图程序 ProbeProbe程序是PSPICE的输出图形后处理软件包。
该程序的输入文件为用户作业文本文件或图形文件仿真运行后形成的后缀为.dat的数据文件。
它可以起到万用表，示波器和扫描仪的作用，在屏幕上绘出仿真结果的波形和曲线。
随着计算机图形功能的不断增强，PC机上windows95,98,2000/XP的出现，Probe的绘图能力也越来越强。
1.2.5模型参数提取程序 Model Editor电路仿真分析的精度和可靠性主要取决于元器件模型参数的精度。
尽管PSPICE的模型参数库中包含了上万种元器件模型，但有时用户还是根据自己的需要而采用自己确定的元器件的模型及参数。
这时可以调用模型参数提取程序Model ED从器件特性中提取该器件的模型参数。
3.6 元件模型参数库 LIB1.3 PSPICE的模拟功能1.3.1直流分析直流工作点是电路正常工作的基础。
通过对电路进行直流工作点的分析，可以知道电路中各元件的电压和电流，从而知道电路是否正常工作以及工作的状态。
一般在对电路进行仿真的过程中，首先要对电路的静态工作点进行分析和计算。
直流扫描分析主要是将电路中的直流电源、工作温度、元件参数作为扫描变量，让这些参量以特定的规律进行扫描，从而获取这些参量变化对电路各种性能参数的影响。
直流扫描分析主要是为了获得直流大信号暂态特性。
1.3.2暂态分析非线性暂态分析简称为暂态分析。
暂态分析计。
算电路中电压和电流随时间的变化，即电路的时域分析。
这种分析在输入信号为时变信号时显得尤为重要。
时域分析是指在某一函数激励下电路的时域响应特性。
通过时域分析，设计者可以清楚地了解到电路中各点的电压和电流波形以及它们的相位关系，从而知道电路在交流信号作用下的工作状况，检查它们是否满足电路设计的要求。
1.3.3 交流分析线性小信号交流分析简称为交流分析。
它是SPICE程序的主要分析功能。
它是在交流小信号的条件下，对电路的非线性元件选择合适的线性模型将电路在直流工作点附近线性化，然后在用户指定的范围内对电路输入一个扫频信号，从而计算出电路的幅频特性、相频特性、输入电阻、输出电阻等。
这种分析等效于电路的正弦稳态分析即频域分析。
频域分析用于分析电路的频域响应即频率响应特性。
这种分析主要用于分析电路的幅频特性和相频特性。
1.3.4 灵敏度分析灵敏度分析包括直流灵敏度分析和蒙特卡罗分析两种。
直流灵敏度分析业称为灵敏度分析。
它是在工作点附近将所有的元件线性化后，计算各元器件参数值变化时对电路性能影响的敏感程度。
通过对电路进行灵敏度分析，可以预先知道电路中的各个元件对电路的性能影响的重要程度。
对于那些对电路性能有重要影响的元件，要在电路的生产或元件的选择时给予特别的关注。
1.3.5统计分析统计分析主要包括蒙特卡罗分析和最坏情况分析。
蒙特卡罗分析是在考虑到器件参数存在容差的情况下，分析电路在直流分析、交流分析或暂态分析时电路特性随器件容差变化的情况。
另一种统计分析是最坏情况分析，它不仅对各器件参数的变化逐一进行分析，得到单一器件对电路性能的灵敏度分析，同时分析各器件容差对电路性能的最大影响量(最坏情况分析)，从而达到优化电路的目的。
2. 基于PSpice节点、支路分析分析2.1节点、支路分析电路原理在电路中任意选择某一节点为参考节点，其他节点为独立节点，这些节点与参考节点之间的电压成为节点电压，节点电压的参考极性是以参考节点为负，其余独立节点为正。
由于任一支路都连接在两个节点上，根据KVL，不难断定支路电压就是两个节点电压之差。
如果每一个支路电流都可由支路电压来表示，那么它也一定也可以用节点电压来表示。
在具有n个节点的电路中写出其中（n-1）个独立节点的KCL方程，就得到变量为（n-1）个节点电压的共（n-1）个独立方程，称为节点电压方程，最后由这些方程解出节点电压，从而求出所需的电压、电流。
这就是节点电压法。
对一个具有b条支路和n个节点的电路，当以支路电压和支路电流为电路变量列方程时，总共有2b个未知量。
为了减少求解的方程数，可以利用元件的VCR将各之路电压以支路电流表示，然后代入KVL方程，就得到以b个支路电流为未知量的b个KVL和KCL 方程。
这种方法称为支路电流法。
2.2 节点、支路分析电路图2.2.1设计原理图运行Orcad Family Release 9.2 Lite Edition中的Capture CIS Lite Edition，新建空白项目Project，命名为jiedianzhilufenxi文件，如果找不到相应的原件通过add library键来添加元件库。
