互换性习题参考答案 2011.9
(完整版)互换性作业参考答案
第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。
b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。
c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。
d、灯泡坏了，买一个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

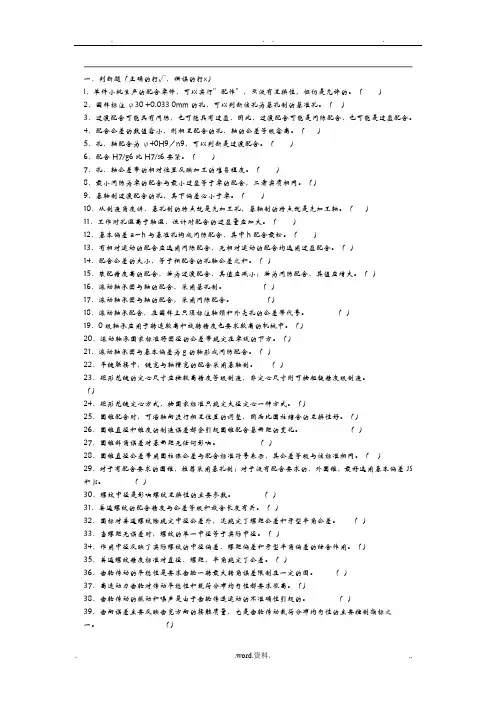

互换性综合习题和答案
一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。
（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。
（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（）6．配合H7/g6比H7/s6要紧。
（）7．孔、轴公差带的相对位置反映加工的难易程度。
（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
（）9．基轴制过渡配合的孔，其下偏差必小于零。
（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。
（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）14．配合公差的大小，等于相配合的孔轴公差之和。
（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。
（）16．滚动轴承圈与轴的配合，采用基孔制。
（）17．滚动轴承圈与轴的配合，采用间隙配合。
（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。
（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。
（）20．滚动轴承国家标准将圈径的公差带规定在零线的下方。
（）21．滚动轴承圈与基本偏差为g的轴形成间隙配合。
（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。
（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。
（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。
（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。
（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。
互换性习题答案.docx
1.4互换性的意义及作用？设计方面：可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，加速产品更新。
有利于计算机辅助设计和产品的多样化。
制造方面：有利于组织专业化生产，便于采用先进工艺和高效率的专用设备，提高产品质量和生产率，降低制造成本。
装配过程：提高装配质量，缩短装配周期。
使用维修方面：缩短机器的维护时间，节约修护费用，提高机器的使用价值。
1-6判断下面说法是否正确。
（对或错以√或×表示）（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。
（×（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。
（√（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。
（√1- 7填空：（1）零部件具有互换性必须满足三个条件，即装配前不需要挑选，装配时不调—整或修配，装配后满足使用要求。
（2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。
（3）为了控制加工误差，在设计时需要规定公羞」制造时需要进行检测_（4）保证互换性生产的基础是标准化。
（5）R5 系列中10〜100 的优先数是10、16、25、40、63、100。
（6）优先数系R10系列中在1〜10的进段中包含11个优先数。
它们分别为1.00，1.25，1.60，2.00，2.50，3.15，4.00，5.00，6.30，8.00，10.00第二章习题+ 0 0332- 1图样上给定的轴直径为45n6（•）。
根据此要求加工了一批轴，实测后+ 0.017得其中最大直径（即最大实际尺寸）为45.033 mm ,最小直径（即最小实际尺寸）为45.000mm。
问加工后的这批轴是否全部合格（写出不合格零件的尺寸范围）？为什么？这批轴的尺寸公差是多少？I+0 033答：轴直径的技术要求45n6（）决定了轴的极限尺寸为d maχ= 45.033mm+ 0.017和d min =45.017mm。
互换性课后题答案
习 题 二1．试画出下列各孔、轴配合的公差带图，并计算它们的极限尺寸、尺寸公差、配合公差及极限间隙或极限过盈。
解：（1） 对于孔039.0040+φmm极限尺寸为：039.40m ax φ=D mm ，000.40m in φ=D mm ；尺寸公差为：039.0=H T mm对于轴027.0002.040++φmm极限尺寸为：027.40m ax φ=d mm ，002.40m in φ=d mm ；尺寸公差为：025.0=S T mm 该配合的配合公差为：064.0=+=S H f T T T mm极限间隙和极限过盈分别为：037.0m in m ax m ax +=-=d D X mm 027.0m ax m in m ax -=-=d D Y mm 公差带图如下：（2）对于孔074.0060+φmm极限尺寸为：074.60m ax φ=D mm ，000.60m in φ=D mm ；尺寸公差为：074.0=H T mm对于与轴030.0140.060--φmm极限尺寸为：970.59m ax φ=d mm ，860.59m in φ=d mm ；尺寸公差为：110.0=S T mm 该配合的配合公差为：184.0=+=S H f T T T mm 极限间隙为： 214.0m in m ax m ax +=-=d D X mm 030.0m ax m in m in +=-=d D X mm 公差带图如下：3．试查表确定下列孔、轴公差带代号。
解：（1）对于轴033.0017.040++φ标准公差为：016.0=-=ei es IT S ，查表2－2为6IT 基本偏差为：017.0+=ei ，查表2－4知，基本偏差代号为n 可记为640n φ（2）对于轴046.0028.018++ϕ标准公差为：018.0=-=ei es IT S ，查表2－2为7IT 基本偏差为：028.0+=ei ，查表2－4知，基本偏差代号为s 可记为718s φ（3）对于孔03.006.065--ϕ标准公差为：03.0=-=EI ES IT H ，查表2－2为7IT 基本偏差为：03.0-=ES ，查表2－5知，基本偏差代号为R 可记为765R φ（4）对于孔285.0170.0240++φ标准公差为：115.0=-=EI ES IT H ，查表2－2为9IT 基本偏差为：170.0+=EI ，查表2－5知，基本偏差代号为D 可记为9240D φ4．设下列三组配合的基本尺寸和使用要求如下：（1）35)(φ=d D mm ，120m ax +=X μm ，50m in +=X μm ； （2）40)(φ=d D mm ，80m ax -=Y μm ，35m in -=Y μm ； （3）60)(φ=d D mm ，50m ax +=X μm ，32m ax -=Y μm ；试分别确定它们的公差等级，选用适当的配合，并画出公差带图。

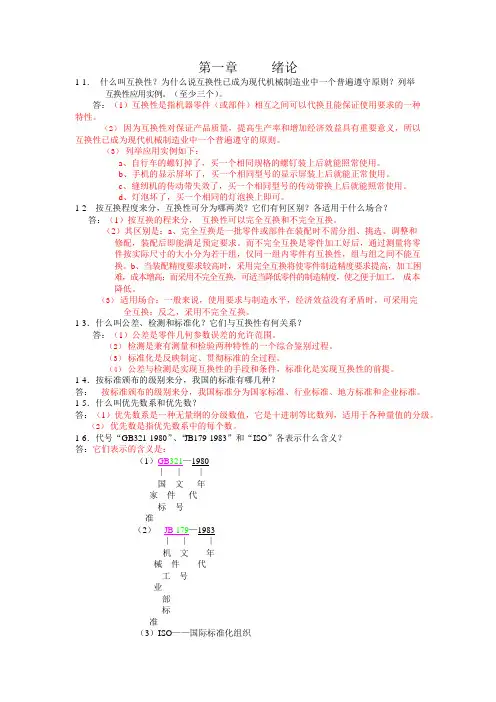

互换性作业参考答案(可编辑修改word版)
第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。
b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。
c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。
d、灯泡坏了，买一个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。
互换性习题及答案
一、 判断题1因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制。
（ ∨ ）2具有互换性的零件，其几何参数应是绝对准确的。
（ × ） 3公差等级高，则公差带宽。
（ × ） 4基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（ × ） 5基本偏差决定公差带的位置。
（ ∨ ） 6国家标准中对不重要尺寸，非配合尺寸以及工艺方法可以保证的尺寸，其公差值未作明确的规定。
（ × ） 7基孔制配合中，基准孔与a ~h 的轴形成的都是间隙配合。
（ ∨ ） 二、 填空题1已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿-0.01＿mm ，下偏差是＿0.02＿mm 。
2孔和轴的公差带由＿尺寸公差＿决定大小，由＿基本偏差＿决定位置。
3φ50H10的孔，已知IT10=0.100mm ，其ES=＿0.100＿mm ，EI=＿0.000＿mm 。
4孔、轴的ES ＜ei 的配合属于 过盈 配合。
5 mm 的孔与 mm 的轴配合，属于 基孔 制 间隙 配合。
6国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，标准公差大于IT8级的孔均与 同 级的轴相配：标准公差小于等于IT7的孔均 和 高一 级的轴相配。
三、单项选择题1 配合属于（ A ）。
A 、基轴制过渡配合B 、基孔制间隙配合C 、基孔制过渡配合D 、基轴制过盈配合2 配合与下列哪一个配合的配合性质相同（ B ）A 、B 、C 、 D21,0030+φ007.0020.030--φ6750h K φ7650h K φ6750h K φ6750k H φ7650K H φ6750K h φA图是端面对圆柱轴线的垂直度公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；B图是端面对轴线的圆跳动公差，其公差带是与基准轴线同轴的任一直径位置上的测量圆柱面上，沿母线方向宽度为0.03的圆柱面上区域；C图是端面对圆柱轴线的全跳动公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；a b c图a为给定平面上素线的直线度，其公差带为在给定平面内宽度等于公差值0.02mm 的两平行直线间的区域。
互换性部分习题答案(“实体”相关文档)共9张
体要求
界
动态公差带图（P105）
采用的公差原则或公差要求 动态公差带图（P105） 动态公差带图（P105） 采用的公差原则或公差要求 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 采用的公差原则或公差要求
(a)
(b)
题3.7（P104） 题3.7(D)
题3.9 P105
图序 采用的公差
原则或公差 要求
Hale Waihona Puke 理想边界名称理想边界尺 MMC时的 LMC时的形
寸
形位公差值 位公差值
/mm
(a) 独立原则 (b) 包容原则
极限尺寸边界 最大实体边界
Φ19.9920.03
Φ 19.99
Φ0.01 Φ0
Φ 0.01 Φ 0.04
(c) 最大实体要 最大实体实效边 Φ 19.98 Φ0.02 Φ 0.07
求
界
(d) 最小实体要 最小实体实效边 Φ 20.07 Φ0.07 Φ 0.02
求
界
(e) 最大实体要 最大实体实效边 Φ 40.000 Φ0
求
界
Φ 0.025
( f ) 可逆最大实 最大实体实效边 Φ 19.98 Φ0.01 Φ 0.05
动态公差带图（P105）
(c)
(d)
题3.7（P104）
题3.7（P104）
动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 采用的公差原则或公差要求 动态公差带图（P105） 采用的公差原则或公差要求 采用的公差原则或公差要求 动态公差带图（P105） 采用的公差原则或公差要求 采用的公差原则或公差要求 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105） 动态公差带图（P105）
互换性试题及答案学习资料
互换性试题及答案福建农林大学考试试卷()卷200——200学年第学期课程名称：互换性与技术测量考试时间120 分钟_____________ 专业 _________ 年级______ 班学号 _________________ 姓名B一.是非题(每小题1分，共10分)对的打“X”、错的打1 •为了实现互换性，零件的公差应规定得越小越好。
()2 .基本偏差a〜h与基准孔构成间隙配合，其中h配合最松。
()3. 基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。
()4. 图样标注/rnmnm勺轴，加工得愈靠近基本尺寸就愈精确。
( )5. 有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
( )6. 某孔标注为①100 0.007 E ，今测得该孔各横截面形状正确，实际尺寸处处皆为100.003mm轴线直线度误差为①0.004mm则该孔是合格。
(T )7 •采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就不会超越给出的理想边界。
(F )8 •圆柱度公差带的形状是一个圆柱。
(F )9 •高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。
()10. Ra Rz、Ry是与微面不平高度特性有关的参数，一般情况下，意选用，在常用的参数值范围内，国际推荐优先选用Ra0 )二选择题(每小题2分，共20分)(请把正确的选项填在括号内)1 .标准公差值与______ 有关。
() A、等级；E、基本尺寸和基本偏差；C、公差等级和配合性质；D、基本偏差和配合性质2 •最大实体尺寸是______ 的统称。
()A、D min 和d min ； D max 和d max ；C、d min 和D max ；D、3、齿轮分度圆齿厚偏差主要影响齿轮传动的____________ o()A、传递运动的准确性 B 、传动平稳性C 、承载能力D 、齿厚侧隙4、径向全跳动公差带的形状和______ 公差带形状相同()A、圆度 B 、圆柱度C同轴度 D 、位置度Ra和Rz可以任基本尺寸和公差d m ax 和D min口5、国标规定优先选用基孔制配合，是______()A、因为孔比轴难加工 B 、为了减少孔和轴的公差带数量C为了减少一定尺寸孔用刀、量具的规格数量6当轴的基本偏差为_________ 时，与H基准孔配合形成间隙配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互换性与测量技术基础习题第一章：绪论一、判断题(×)1.为了使零件具有完全互换性，必须使零件的几何尺寸完全一致。
(×)2.有了公差标准，就能保证零件的互换性。
(√)3.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差范围内。
(√)4.完全互换的装配效率必定高于不完全互换。
二、选择题1.保证互换性生产的基础是（A）。
A．标准化B．生产现代化 C．大批量生产 D．协作化生产2.下列论述中正确的有（ADE）。
A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。
C．在装配时，只要不需经过挑选就能装配，就称为有互换性。
D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。
E．不完全互换不会降低使用性能，且经济效益较好。
三、填空题：1.根据零部件互换程度的不同，互换性可分（完全）互换和（不完全）互换。
2.互换性是指产品零部件在装配时要求：装配前（不经挑选），装配中（不需调整或修配），装配后（能满足功能要求）。
3.公差标准是对(几何量误差) 的限制性措施，( 采用相应的技术措施)是贯彻公差与配合制的技术保证。
4.优先数系的基本系列有: （R5 ）（R10）（R20）（R40）和R80，各系列的公比分别为：（）（）（）（）和（）。
5.公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。
6.零件几何要求的允许误差称为（几何量公差），简称（公差）。
四、问答题：1．什么叫互换性？它在机械制造业中有何作用？答：*互换性是指制成的同一规格的零(部)件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。
*它在机械制造业中的作用反映在以下几个方面：（1）在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；（2）在制造方面，可保证优质高效生产；（3）在使用方面，使机器维修方便，可延长机器寿命。
第二章：光滑圆柱体结合的公差与配合一、判断题：(√)1.基本偏差决定公差带的位置,标准公差决定公差带的大小。
(×)2.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
(√)3.配合公差的大小，等于相配合的孔轴公差之和。
(×)4.最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
二、选择题：1. φ30g6与φ30g7两者的区别在于（D ）。
A．基本偏差不同 B．下偏差相同，而上偏差不同C．公差值相同 D．上偏差相同，而下偏差不同2. 当相配合孔、轴既要求对准中心，又要求装拆方便时，应选用（ C ）。
A．间隙配合 B．过盈配合 C．过渡配合 D．间隙配合或过渡配合3. 相互结合的孔和轴的精度决定了（A）A、配合精度的高低B、配合的松紧程度C、配合的性质4. 公差带相对于零线的位置反映了配合的（B）A、精确程度B、松紧程度C、松紧变化的程度三、填空题：1.配合是指（基本尺寸）相同的，相互结合的（孔和轴）公差带的关系。
2.配合公差是指（允许间隙或过盈的变动量），它表示（配合精度）的高低。
2.常用尺寸段的标准公差的大小，随基本尺寸的增大而（增大），随公差等级的提高而（减小）。
5.尺寸公差带具有（大小）和（位置）两个特性。
尺寸公差带的大小由（公差值）决定；尺寸公差带的位置由（极限偏差）决定。
6.配合公差带具有（大小）和（位置）两个特性。
配合公差带的大小由（配合公差值）决定；配合公差带的位置由（极限间隙或极限过盈）决定。
7.孔和轴的公差带由（标准公差）决定大小，由（基本偏差）决定位置。
（P15）8.配合分为间隙配合、（过盈配合）和（过渡配合）。
（P12）9.选择基准制时，应优先选用（基孔制）配合，原因是（可减少孔公差带数量）。
（P38）10.（H7/k6或K7/h6）用于过渡配合的精密定位。
（P43）11.一般公差分为（精密级f ）、（中等级m）、（粗糙级c ）、（最粗级v ）四个等级。
(P44)12.公差等级的选择原则是( 满足使用要求)的前提下，尽量选用( 较低 )的公差等级。
（P39）四、问答题：1何谓泰勒原则？其内容如何？答：(1)孔或轴的作用尺寸不允许超过最大实体尺寸。
(2)孔或轴任意位置的实际尺寸不允许超过最小实体尺寸。
2．配合分哪几类？各类配合中孔和轴公差带的相对位置有何特点？答：配合分三类：间隙配合、过渡配合和过盈配合。
间隙配合中孔的公差带在轴的公差带上方；过盈配合中孔的公差带在轴的公差带下方；过渡配合中孔的公差带和轴的公差带相互重叠。
3．为什么要规定基准制？为什么优先采用基孔制？答：标准公差带形成多种配合，国家标准规定了两种配合基准制：基孔制和基轴制。
一般情况下优先选用基孔制配合是考虑中、小尺寸孔常采用定尺寸刀具加工，这样可以减少定尺寸刀具、量具的品种、规格、数量，而大尺寸刀具则考虑习惯、方便，也采用基孔制。
4.选定公差等级的基本原则是什么？答: 在首先满足使用要求的前提下，尽量降低精度要求，使综合经济效果为最好5. 基准制的选用原则是什么？答：主要考虑工艺的经济性和结构的合理性，一般情况下，优先采用基孔制,这样可以减少备用的定值孔用刀具、量具的种类，经济效益比较好。
6.那些情况下，采用基轴制？答：以下情况下，采用基轴制1）直接用冷拉钢材做轴，不再加工2）与标准件配合，如滚动轴承外环外径、标准圆柱销外径与孔的配合。
3）仪器、仪表和钟表中的小尺寸段的公差与配合4）同一基本尺寸，一轴多孔且配合性质不同时五．综合题：1．计算出表中空格处的数值，并按规定填写在表中.2. 计算出表中空格处的数值,并按规定填写在表中.2、下列配合中，分别属于哪种配合制和哪类配合，并确定孔和轴的最大间隙或最小过盈，最小间隙或最大过盈。
（1）0.0390.0250.0508()457()Hfφ+--Xmax =+0.089mm Xmin = +0.025mm 基孔制、间隙配合（2）0.1300.0100.12010()7010()Ghφ++-Xmax =+0.250mm Xmin =+0.010mm 基轴制、间隙配合（3）0.0060.0150.0137()256()Khφ+--Xmax =+0.019mm Ymax = -0.015mm 基轴制、过渡配合(4)0.0630.1260.0638()1508()Hrφ+++Ymax = -0.126mm Ymin = 0mm 基孔制、过盈配合第三章：测量技术基础一、判断题：（×）1.测量仪器的分度值与刻度间距相等。
（×）2.量块按“级”使用时忽略了量块的检定误差。
（√）3.一般说来，测量误差总是小于加工误差。
（√）4.在相对测量中，仪器的示值范围应大于被测尺寸的公差值。
二、选择题：1. 精密度是表示测量结果中（ B ）影响的程度A、系统误差大小B、随机误差大小C、粗大误差大D、极限误差2. 电动轮廓仪是根据（ A ）原理制成的。
A．针描B．印模 C．干涉 D．光切3. 绝对误差与真值之比叫（ D ）A、粗大误差B、极限误差C、剩余误差D、相对误差4. 用比较仪测量零件时，调整仪器所用量块的尺寸误差，按性质为（ C）A、粗大误差B、随机误差C、系统误差D、相对误差三、填空题：1.测量是将( 测量对象 )与( 单位量或标准量 )进行比较，并确定其( 比值)的实验过程。
2.按“级”使用量块时量块尺寸为( 公称尺寸 )，按“等”使用时量块尺寸为(检定尺寸 ) 。
3.测量误差是指被测量的( 实际测得值 )与其( 真值 )之差。
4.测量误差按其特性可分为( 随机误差)、( 系统误差 )和(粗大误差 )三类。
(P62)5.系统误差可用( 修正法 )、( 抵偿性)等方法消除。
6.测量误差产生的原因可归纳为( 计量器具误差 )、( 方法误差 )、( 环境误差 )、( 人员误差 )。
7.安全裕度由被检工件的( 公差大小)确定，其作用是（保证产品质量）。
（P133）四、问答题：1.测量和检验有何不同特点？答：测量是指为确定被测几何量的量值而进行的实验过程；检验是确定被测几何量是否在规定的极限范围之内，从而判断是否合格，而不能得出具体的量值。
3.简述测量的含义和测量过程的四要素。
答：测量是将被测几何量的量值和一个作为计量单位的标准量进行比较，求得其比值的过程。
测量过程应包括被测对象、计量单位、测量方法和测量精度四要素。
4.“示值范围”和“测量范围”有何区别？答：“示值范围”指计量器具所能显示或指示的最低值或最高值的范围；“测量范围”指在允许的误差限内，计量器具所能测出的被测量的范围。
5.测量误差按其性质可分为哪几类？各有何特征？实际测量中对各类误差的处理原则是什么？答：测量误差按其性质可分为系统误差、随机误差和粗大误差三大类。
系统误差在相同条件下，多次测量同一值时，误差的绝对值和符号均保持不变或按某一规律变化；随机误差在相同条件下，多次测量同一值时，误差的绝对值和符号以不可预定的方式变化；粗大误差是超出规定条件下预计的误差。
实际测量中对系统误差用修正法消除；对随机误差可通过概率统计方法寻求和描述规律，评定其影响程度；对粗大误差按一定规则予以剔除。
五、综合题：1.试用91块一套的量块组合出尺寸51.987的量块组。
第四章：形状和位置公差及检测一、判断题：（√）1.当包容原则用于关联要素时，被测要素必须遵守最大实体边界。
（√）2.最小条件是被测要素对基准要素的最大变动量为最小。
（×）3.跳动公差带不可以综合控制被测要素的位置、方向和形状。
（×）4.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
二、选择题：1. 形位公差带的形状决定于（D）A．形位公差特征项目 B．形位公差标注形式C．被测要素的理想形状D．被测要素的理想形状、位置公差特征项目和标注形式2. 在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（B ）。
A．两同心圆B．圆形或圆柱形 C．两同轴线圆柱面 D．圆形、圆柱形或球形3. 径向全跳动公差带的形状和（ C ）公差带的形状相同。
A．同轴度 B．圆度 C．圆柱度 D．位置度4. 公差原则是指（D ）。
A．确定公差值大小的原则 B．制定公差与配合标准的原则C．形状公差与位置公差的关系 D．尺寸公差与形位公差的关系5. 最大实体要求应用于被测要素时，被测要素的体外作用尺寸不得超出（D）。
A．最大实体尺寸 B．最小实体尺寸 C．实际尺寸 D．最大实体实效尺寸6. 最大实体尺寸是指（ C ）。
A．孔和轴的最大极限尺寸 B．孔和轴的最小极限尺寸C．孔的最小极限尺寸和轴的最大极限尺寸 D．孔的最大极限尺寸和轴的最小极限尺寸三、填空题：1.形状公差是单一（实际要素）对其（理想要素）的允许变动量，形状公差带是单一（实际）被测要素（允许变动）的区域。
