可燃性气体检测仪
常见气体检测仪的工作原理
常见气体检测仪的工作原理（1）可燃性气体检测仪采用全新一代低功耗高抗干扰型载体催化传感器。
它与二只固定电阻构成检测桥路。
当空气中含有可燃性气体扩散到检测传感器表面上，在传感器表面催化剂作用下迅速进行无焰燃烧，产生反应热使传感器的铂丝电阻值增大，检测桥路输出一个差压信号。
这个电压信号的大小与可燃性气体浓度成正比例关系。
它经过放大后，进行电压电流转换并把可燃性气体爆炸下限值以内的百分含量（%LEL）转换成4～20mA标准信号输出。
（2）氧气检测仪应用了伽伐尼原电池原理，其构造是在原电池内装置了阳极（铅）和阴极（银），以薄膜同外部隔开，当空气中的含氧气体透过此薄膜到达阴极，发生氧化还原反应。
传感器此时将有个与氧气浓度成正比关系的mV级电压输出，这个电压信号经放大后，进行电压电流转换并把氧气的百分比（0～30%）以内含量转换成4～20mA标准信号输出。
（3）有毒有害气体检测仪采用世界上先进的进口电化学传感器，它应用控制电位电解法原理，其构造是在电解池内安置了三个电极，即工作电极，对电极和参比电极，并施加以一定的极化电压，更换不同气体的传感器并改变极化电压数值，即可测量出不同的有毒有害气体。
被测气体透过薄膜到达工作电极，发生氧化还原反应，传感器此时将有一微小电流输出，此电流与有毒有害气体浓度成正比关系，这个电流信号经采样处理转变为电压，电压信号再经过放大后进行电压电流转换，并把有毒有害气体检测范围内的含量（ppm 值）转换成4～20mA标准信号输出。
有机挥发物采用世界优质的光离子气体传感器（PID），它采用光离子电离气体的原理进行气体检测的。
具体的说，就是使用离子灯产生的紫外光对目标气体进行照射/轰击，目标气体吸收了足够的紫光光能量后就会被电离，通过检测气体电离后产生的微小电流，即可检测出目标气体的浓度。
（4）二氧化碳检测仪采用了世界上先进的红外原理传感器，它是利用红外线的物理性质来进行测量的传感器，它包括光学系统，检测元件和光电检测元件。
可燃气体检测仪GB90
可燃气体检测仪GB90GB90型可燃气体检测仪是一种便携式气体检测仪器，主要用于检测室内或现场的可燃气体浓度，能够快速准确地测定气体浓度，并通过声音、灯光等方式发出报警信号。
工作原理可燃气体检测仪的工作原理是基于半导体传感器技术，通过检测空气中的可燃气体浓度变化来实现气体的检测。
当检测到可燃气体浓度超过设定的报警阈值时，仪器会发出报警信号，提醒现场人员采取必要的措施。
技术参数GB90型可燃气体检测仪的技术参数如下：•检测范围：0-100%LEL•检测精度：±3%•响应时间：＜10秒•重复性误差：±2%•工作温度：-10℃至50℃•工作湿度：＜95%RH使用方法使用GB90型可燃气体检测仪时，需要按照以下步骤进行操作：1.打开电源开关，等待预热完成。
2.根据实际需要选择相应的检测范围。
3.将检测仪靠近需要检测的区域，确保探头贴合或进入被测气体。
4.进行气体浓度检测。
5.当检测到可燃气体浓度超过设定的报警阈值时，仪器会发出报警信号，提醒现场人员采取必要的措施。
注意事项在使用GB90型可燃气体检测仪时，需要注意以下事项：1.在进行检测前，需要确保仪器处于稳定状态，预热时间一般为数分钟。
2.使用时需要选择适当的检测范围，避免超出仪器的检测范围。
3.检测时需要将检测仪贴近被测气体，确保能够准确检测到气体浓度。
4.仪器需要定期进行校准以保证检测精度。
应用领域GB90型可燃气体检测仪可广泛应用于以下领域：1.工业生产现场，如化工厂、炼油厂等工业场所。
2.室内家庭环境监测，如检测煤气泄漏等。
3.消防安全检查，如检测建筑物的火灾隐患等。
结语GB90型可燃气体检测仪是一种非常实用的便携式气体检测仪器，能够快速准确地检测可燃气体浓度，为我们的生产和生活提供了有力的保障。
在使用过程中，需要注意安全事项并遵循相关操作规程，确保检测工作的顺利进行。

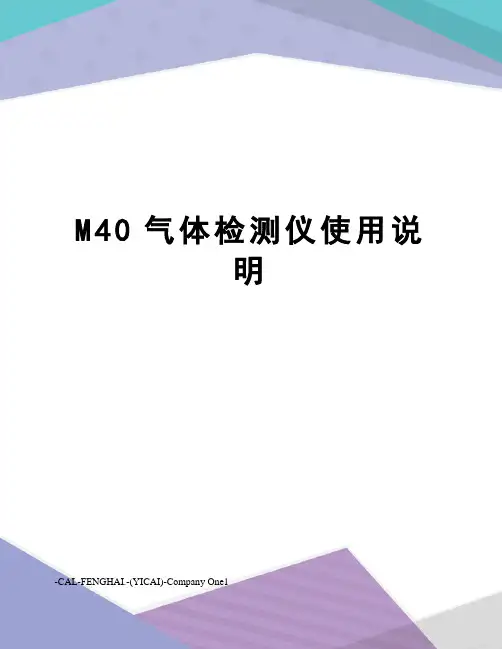

M40气体检测仪使用说明
M40气体检测仪使用说明-CAL-FENGHAI.-(YICAI)-Company One1M40气体检测仪使用说明目录1 范围....................................................................... 错误!未定义书签。
2 规范性引用文件 ................................................... 错误!未定义书签。
3 术语和定义 ........................................................... 错误!未定义书签。
4 操作内容 ............................................................... 错误!未定义书签。
5 风险提示 ............................................................... 错误!未定义书签。
6 应急处置 ............................................................... 错误!未定义书签。
7 附件....................................................................... 错误!未定义书签。
1 范围本作业指导书适用于指导M40可燃气体气体检测仪操作维护工作。
2规范性引用文件3 术语和定义M40可燃气体气体检测仪：是一款便携式的可燃气体检测仪，它能连续检测LEL的浓度，气体浓度的读数都会显示在液晶显示屏（LCD）上。
仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。
当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。
ppm：表示百万分之一,环境大气（空气）中污染物浓度的表示方法之一。
可燃气体检测仪的安装规范
可燃性气体检测仪安装规范
探头的安装应注意以下问题：
1、应尽量接近阀门、管道接头等较容易泄漏处安装探头，与阀门、管道接头等之间的距离不宜超过1m。
2、探头应尽量避开高温、潮湿、多尘等有害环境，并不得妨碍正常操作。
3、可燃气体比空气轻时，探头应安装在设备上方；离屋顶距离视建筑特征、建筑物内设备安装等因素确定，通常1m 左右。
4、可燃气体比空气重时，探头应安装在设备下方；离地面高度不应太大，通常不超过1.5-2m。
5、探头安装可采用吊装、壁装、抱管安装等安装方式，安装应牢固；应方便维护、标定。
6、探头所接电线应采用三芯屏蔽电缆，芯线截面不应小于1mm2，屏蔽层应接地；电线安装应符合所在场所电力线路的安装要求。
7、探头应定期标定。
8、安装作业应符合爆炸危险环境作业的要求。
9、超过服役期（约10a）的可燃性气体检测仪应及时更换。
可燃气气体检测仪检定规程
可燃气气体检测仪检定规程英文回答：Verification Regulations for Combustible Gas Detectors.1. Scope.These regulations apply to the verification of combustible gas detectors used in hazardous areas to ensure their accuracy and reliability.2. Definitions.For the purpose of these regulations:"Combustible gas detector" means a device that detects the presence of combustible gases in the air and provides an output signal proportional to the concentration of the gas."Verification" means the process of checking the accuracy and reliability of a combustible gas detector by comparing its output signal to a known reference value."Reference value" means a known concentration of combustible gas that is used to verify the accuracy of a combustible gas detector.3. Verification Procedure.Combustible gas detectors shall be verified in accordance with the following procedure:1. The combustible gas detector shall be connected to a reference gas source.2. The reference gas source shall be adjusted to generate a known concentration of combustible gas.3. The output signal of the combustible gas detector shall be recorded.4. The recorded output signal shall be compared to the known concentration of combustible gas.5. If the recorded output signal is within thespecified tolerance, the combustible gas detector shall be considered to be accurate and reliable.4. Verification Frequency.Combustible gas detectors shall be verified at least once every six months.5. Verification Records.Records of all verifications shall be kept for at least two years.中文回答：可燃气气体检测仪检定规程。
可燃气体检测仪使用要注意事项 可燃气体检测仪如何操作
可燃气体检测仪使用要注意事项可燃气体检测仪如何操作可燃气体检测仪使用要注意以下几个方面：（1）对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。
（2）假如场所存在较大可燃气体泄漏的可能，应依据有关规可燃气体检测仪使用要注意以下几个方面：（1）对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。
（2）假如场所存在较大可燃气体泄漏的可能，应依据有关规定每相距10—20m设一个检测点。
对于小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，多在下风口安装一台检测器。
（3）对于开放式可燃气体扩散逸出环境，假如缺乏良好的通风条件，也很简单使某个部位的空气中的可燃气体含量接近或达到爆炸下限浓度，不容忽视。
（4）使用可燃气体检测仪时对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，同时注意四周环境特点。
对于简单积聚可燃气体的场所应特别注意安全监测点的设定。
（5）可燃气体检测仪使用首先要弄清装置的泄漏点都有哪些，分析它们的泄漏方向、压力等因素，同时画出其探头位置的分布图，依据泄漏的严重程度分为Ⅰ、Ⅱ、Ⅲ三种等级。
（6）依据泄漏气体的密度，再结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。
（7）依据所在场所的风向及气流方向等实在因素，判定如发生大量泄漏时，可燃气体的泄漏方向。
（8）讨论泄漏点的泄漏状态是微漏抑或喷射状。
假如是微漏，则设点的位置就要靠近泄漏点一些。
假如是喷射状，则要稍阔别泄漏点。
综合考虑这些情形，拟定出最后设点方案。
这样，这样就可以估算出来需要购置的数量及品种。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
可燃气体检测仪使用注意事项 可燃气体检测仪技术指标
可燃气体检测仪使用注意事项可燃气体检测仪技术指标可燃气体检测仪使用注意事项是什么，这一点大家得把握，装好的可燃性气体检测仪不能任意移动装置的位置。
使用者使用可燃气体报警器尽量选用传感器探头可更换的产品可燃气体检测仪使用注意事项是什么，这一点大家得把握，装好的可燃性气体检测仪不能任意移动装置的位置。
使用者使用可燃气体报警器尽量选用传感器探头可更换的产品，以便于使用。
可燃气体检测仪使用注意事项：（一）使用者使用不当使用者使用探测器过程中，将空调和取暖设备靠近可燃性气体检测仪安装，当使用空调和取暖设备的过程中，假如冷、暖气流直接吹过可燃气体报警器，就有可能造成可燃气体报警器铂丝的电阻率发生变化显现误差，因此可燃气体报警器应阔别空调、取暖设备，避开设置位置不当引发故障。
使用者使用可燃性气体检测仪过程中还应注意防电磁干扰。
可燃气体报警器安装位置、安装角度、防护措施以及系统布线等方面应防电磁干扰。
电磁环境对可燃气体报警器的影响途径紧要有三条：空中电磁波干扰、电源及其他输入输出线上的窄脉冲群以及人体静电。
例如：可燃气体报警器接近空调安装时，将会引起系统的探测显现偏差；探测线路与动力线、照明线等强电线路间距较小，而未加防电磁干扰措施，系统亦将产生探测偏差。
使用者使用可燃性气体检测仪过程中应注意易引起故障的因素，如：灰尘、高温、潮湿、雨淋等。
当安装可燃气体报警器的场所需安装排气扇时，排气扇如与可燃性气体检测仪相邻设置，泄漏的可燃气体将无法充分扩散到可燃气体报警器相近，造成不能适时探测，怡误战机。
另外使用者还应注意防爆场所的可燃性气体检测仪的设置，如散发可燃气体的甲类厂房应选用防爆型的可燃气体报警器，其防爆等级不应低于现行规范相应的防爆等级要求。
使用者使用可燃性气体检测仪还应注意避开高温、高湿、蒸汽、油烟可到的地方。
探测器上勿放置物品或挂置物品。
（二）施工过程不规范施工过程不规范会在使用过程中使可燃性气体检测仪探测故障。
2024年可燃气体检测仪的使用与维护（三篇）
2024年可燃气体检测仪的使用与维护可燃性气体检测仪安装要求，目前尚无统一规定。
可燃性气体检测仪运行过程中,可燃性气体检测仪行过程中会出现不探测或探测出现误差的现象.可燃气体报警器出现故障如不及时发现，会使人们不能及时发现火情，怡误灭火战机。
可燃性气体检测仪出现故障除了产品方面的原因以外，主要是由于使用者不了解探测器性能，安装、使用不当引起的。
使用者如何正确使用可燃气体报警器，防止故障的发生首先使用者应了解可燃气体报警器的原理、性能，找出故障产生的根本所在，了解使用过程中如何防止故障的产生，从而提高使用者的水平。
可燃性气体检测仪广泛用于散发可燃气体、可燃蒸汽的场所。
可适用于炼油厂、油库、液化气站、煤气站、加油站、喷漆房、家庭制作间等散发可燃气体、可燃蒸汽的场所进行气体泄漏报警。
当被探测区域内的可燃气体浓度达到报警设定值时，探测器立即发出声、光报警信号，以提醒即早采取安全措施，防止发生爆炸、火灾事故，从而保障消防安全。
一、从可燃性气体检测仪原理分析故障的产生可燃性气体检测仪是工业与民用建筑中安装使用的是对单一或多种可燃气体浓度发出响应的探测器。
日常使用最多的可燃性气体检测仪是催化型可燃性气体检测仪和半导体型可燃性气体检测仪两种类型。
饭店、宾馆、家庭制作间等使用煤气、天然气、液化气的场所主要使用半导体型可燃性气体检测仪，散发可燃气体、可燃蒸汽的工业场所主要使用催化型可燃性气体检测仪。
催化型可燃性气体检测仪是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。
当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化，所以当遇到高温等因素时铂丝的温度发生变化，而铂丝的电阻率便发生变化,探测的数据也会发生变化。
半导体型可燃性气体检测仪是利用半导体表面电阻变化来测定可燃气体浓度。
半导体可燃性气体检测仪用灵敏度较高的气敏半导体元件，它在工作状态时，遇到可燃气体，半导体电阻下降，下降值与可燃气体浓度有对应关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IDG100-Ex固定式可燃气体检测仪
一、产品描述:
IDG100系列固定式可燃气体检测仪通过对大气中可燃气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
IDG100系列检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
二、产品特性:
1、采用各种进口传感器，寿命至少2年
2、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高,稳定性和重
复性好
3、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数
4、气室独立设计，结合空气动力学，更能快速、准确检测目标气体
5、全量程范围温度数字自动跟踪补偿，保证测量准确性
6、软件校准加按键设置，操作简单人性化
7、具备数据恢复功能，无须担心误操作
8、RS485、三线制4-20mA输出，继电器输出和声光报警可选
9、可为客户配套WLO Sin气体采集软件，软件具有数据存储、查询、导出功能。
三、技术参数:
检测原理：电化学
检测对象：可燃性气体
检测量程：0-100%LEL
分辨率：0.1%LEL
检测精度：±3%
重复精度：±1%
响应时间：30S
接线方式：M20*1.5内螺纹
接线线材：RVVP3*0.75mm2
安装方式：壁挂式、管道式、泵吸式
壳体材料：铝合金隔爆外壳
外形尺寸：125*106*153mm
防爆等级：ExdII CT6
防护等级：IP65
整机重量：1.8Kg
工作温度：-20～50℃（特殊要求根据需要定制）
工作湿度：10～95%RH非凝露
工作电源：24VDC（12-30VDC）
工作电流：33mA@24V
输出方式：RS485、三线制4-20mA（可根据客户需求定制GPRS、R2S、WI2SI等无线网络传输方式）
报警方式：一组继电器输出（2A@30V）、声光报警（可选）
声光报警电流：120mA，80db@1m
计量认证：第三方计量认证
执行标准：GB15322.1-2003,GB3836.1-2010
GB3836.2-2010,GB3836.4-2010
四、应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护等。
