尼特牌消防广播使用方法
消防广播系统操作步骤
消防广播系统操作步骤
1、按下启动方式；
2、出现输入密码（没有密码）提示，按“确认”键；
3、出现“设置启动方式”，将手动方式通过“上下”键改为“允许”状态；然后按“确认”键；
4、在手动启动盘上启动“一至七层”广播；
5、开启右侧的消防广播开关，并调整音量；
6、按下“紧急启动”，在音源选择栏中选择“话筒”；
7、拿起“广播话筒”开始广播；
8、广播完毕后关闭“紧急启动”键和“消防广播开关”；
9、在手动启动盘中关闭一至七层广播按钮；
10、使用以上1—3的操作步骤将手动启动方式改为“不允许“状态；
注：广播期间不允许乱动，消防控制柜上的其他按键；消防广播操作时电工要跟进检查、指导。
一张图读懂消防广播系统如何接线
一张图读懂消防广播系统如何接线消防应急广播系统是火灾疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要的作用。
火灾发生时，应急广播控制器输出应急广播音源，经由功率放大器放大后，通过模块切换到指定区域的音箱，从而实现应急广播。
尼特消防广播系统主要由广播控制器，功率放大器，输出模块，音箱构成。
HGM3100广播控制器是应急广播系统配套产品，通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。
它可以同时接入最多六路功放，以满足工程上的最大限度的需要。
作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
HGM2400系列消防广播功放盘（以下简称功放）是消防应急广播系统中重要的功率输出，它与广播控制器组成完整的应急广播系统。
根据工程中音箱数量的不同，功率放大器分为150W（2U）、300W（2U）、500W（3U）三种类型供选择使用。
音箱是现场的播音设备，主要功能是将120V音频信号转换为声音播放出去。
尼特在音箱上面有多种音箱供工程中选择使用。
从功率上看，分为3W音箱和5W 音箱。
在安装方式上，又分为明装吸顶、暗装吸顶和壁挂音箱供工程上使用。
输出模块NT8259用于消防广播和正常广播之间的切换。
模块类型需设置为67广播模块，此情况下当发生火警时，输出模块被联动自动对音箱输出音源，并且尼特的消防广播系统可以实现消防广播和声光交替响功能。
模块采用无极性两总线，无极性两电源线。
占一个编码点，与控制器的信号二总线和电源二总线连接；可接入二根正常广播线、二根消防广播线及两根音响线。
一个输出模块最多可以配接45个3W的音箱。
具体接线方法如下图：其中：（1）端子1、2接控制器总线（无极性）；总线断路，模块会报出找不到器件。
（2）端子5、6接DC24V电源（无极性）；24V断路，主机会报出支线故障。
（3）端子7、10为广播信号输出，接广播音箱；音箱末端需要加30K/1W 的电阻，当没有加电阻或者音箱线断路时，模块会报出支线故障。
消防广播操作流程梳理
消防广播操作流程梳理消防广播是一种重要的应急通信手段，其操作流程对于保障人员的生命安全和财产安全至关重要。
在本文中，我将梳理消防广播操作流程的各个环节，帮助您更深入地理解并掌握相关知识。
一、准备工作1. 确定广播场所：首先需要确定需要进行消防广播的场所，包括建筑物、公共场所等。
2. 熟悉设备：了解广播系统的运行原理，掌握其基本操作方法，并熟悉各个设备的位置和功能。
3. 检查设备状态：在进行广播前，必须进行设备状态的检查，确保各项设备工作正常，如音响、麦克风、电源等。
二、广播准备1. 获取广播内容：根据实际需要，准备好需要广播的内容，包括警示语音、演练指令等。
2. 调试音量和音质：根据现场环境的大小和噪音程度，调节广播音量和音质，以确保广播的清晰度和覆盖范围。
三、广播操作1. 触发广播指令：根据实际情况，使用相应的触发方式进行广播指令的发布，如手动按钮、遥控器等。
2. 发布广播内容：以清晰、准确的语音内容进行广播，包括相关警示信息、疏散指令等，确保人员能够听清并理解。
3. 监控广播效果：在广播进行的过程中，需要不断监控广播效果，如音量是否正常、广播是否清晰等，以及及时处理可能出现的故障和问题。
四、广播结束1. 停止广播：广播工作完成后，根据需要及时停止广播，以避免无用的广播信息对人员产生干扰。
2. 设备关机：在广播结束后，逐步关闭设备并断开电源，同时进行设备的检查和维护。
总结与回顾：消防广播操作流程主要包括准备工作、广播准备、广播操作和广播结束四个环节。
在进行消防广播前，需要确保设备正常，了解设备的基本操作方法，并进行设备状态检查。
广播准备阶段主要包括获取广播内容和调试音量和音质。
广播操作阶段需要触发广播指令、发布广播内容，并不断监控广播效果。
广播结束后，及时停止广播，关机并进行设备检查和维护。
从简到繁、由浅入深地探讨消防广播操作流程，有助于人们更全面、深刻和灵活地理解该流程的各个环节。
只有熟悉和掌握了操作流程，我们才能在紧急情况下迅速、准确地进行消防广播，有效地保障人员的安全。
消防广播的使用流程是什么
消防广播的使用流程是什么1. 确定需求和场景在使用消防广播系统之前，需要明确需求和使用场景，例如是用于室内还是室外，是需要对整个建筑进行广播，还是只需要在特定区域进行广播等。
根据需求和场景来确定广播系统的规模和配置。
2. 设计广播系统根据确定的需求和场景，进行广播系统的设计。
主要包括以下几个方面：•选购设备：根据需求，选择合适的消防广播设备，如播放器、扬声器等。
需要考虑设备的功率、覆盖范围、音质等因素。
•布置扬声器：根据室内或室外的布局，合理安排扬声器的位置，以确保声音的传播效果。
需要考虑到建筑的结构、材料和声学特性等因素。
•连接设备：将播放器、扬声器等设备进行连接，建立起广播系统的整体框架。
要确保连接的稳定性和可靠性。
•配置控制设备：根据需求，配置控制设备，如遥控器、面板等，以方便管理和控制整个广播系统。
需要考虑到使用方便性和操作的简便性。
•测试调试：在完成系统搭建之后，进行测试和调试，确保广播系统的正常运行。
3. 制定应急预案在使用消防广播系统时，需要制定相应的应急预案，以应对可能发生的火灾等紧急情况。
应急预案主要包括以下几个方面：•制定指令：明确各种警报的含义和使用场景，如火警、疏散等。
不同警报的声音和语音内容应根据实际情况制定，并进行标识和说明，方便人员理解。
•模拟演练：定期进行模拟演练，检验广播系统的可靠性和人员对应急指令的反应能力。
通过模拟演练，及时发现和解决系统可能存在的问题。
•维护保养：定期检查和维护广播系统的设备，确保其正常工作。
包括设备的清洁、线路的检查和修复等。
此外，还需要定期更换设备的电池等易耗品。
4. 日常使用在正常情况下，消防广播系统主要用于日常的广播通知，如工作安排、公告信息等。
在使用过程中，需要注意以下几点：•选择合适的时机：在人员较少、环境较安静的时候进行广播，以确保信息的传达效果。
•使用合适的音量：调节广播音量，使其能够清晰地传达信息，同时避免造成噪音污染。
•正确操作设备：熟悉广播系统的操作方法，准确无误地进行广播，避免误操作或造成信息失实。
尼特牌消防广播使用方法
该产品将应急广播功能、正常广播功能、区域控制功能整合为可靠。
正常广播的音源为以SD卡和U盘作为存储介质的设计、生产的。
「体。
实现多种功能集中控制，系统配套简洁MP3音频文件，由于没有机械部件，其音乐以文件1.2主要技术指标供电电源：DC24± 4V,耗电＜150mA背景音源：SD卡和U盘作为存储介质的播放器录音时间：＞30分钟（标准配置），最大50段频率响应：125~8000HZ信噪比：＞70dB话筒输入：＜1mV（600欧）非平衡式2、外形和面板说明RS485,可启动、停止应急广播和选择广播区域。
线路输入电平：0 dBm音频输出电平：-10 dBm监听输出功率：》0.2W使用环境：0C〜40C,w 80%RH外形尺寸：482.6mn K 88mrhC 150mm2图1 HGM3200广播控制器前面板1. 话筒挂架（固定话筒）3. 扬声器窗口5.液晶显示屏（文字、数据及状态显示）7.按键（人机交互（详见注释））指示灯注释话筒灯--话筒广播工作指示应急灯--应急广播工作状态指示故障灯--故障指示工作灯--电源指示夕卜线灯--外线工作指示手动灯--手动状态指示消音灯--声告警静音指示按键注释疏散键--启/停疏散应急广播告警键--启/停告警应急广播手动键--手动、自动状态转换▲/*键--菜单或数据选择2. 话筒插口（话筒电气接口）4. MP3播放器插口（插入SD卡或U盘）6.指示灯（重要状态提示（详见注释））1、概述1.1简介HGM3200广播控制器（以下简称控制器）是严格按GB16806-2006《消防联动控制系统》形式存储在芯片中，具有压缩比高，无使用磨损，抗震，省电等特点。
应急广播采用电子固态录音方式作为音源和录音，并具有应急手持话筒广播。
联动控制采用¥/至键--菜单或数据选择菜单键--进入菜单状态键--放音下一首键--放音上一首键--放音的播放/停止消音键--暂时关闭声告警夕卜线键--外线输入切换通播键--全部区域启动/停止数字键--数据或区域地址输入通/确认--启动区域/确认操作断/退出--关闭区域/退出操作2.2后面板外形及各部说明图2 HGM3200广播控制器后面板1.电源开关（DC24V供电开关）3. 内部通信口（用于内部设备扩展）5. 音频端口（详见注释）电源端口注释DC24V端一直流电源输入（请注意极性）接地端一与大地连接。
尼特牌消防广播使用方法
1、概述 1.1简介HGM3200广播控制器（以下简称控制器） 是严格按GB16806-2006《消防联动控制系统》 设计、生产的。
该产品将应急广播功能、正常广播功能、区域控制功能整合为一体。
实现多种功能集中控制，系统配套简洁 可靠。
正常广播的音源为以 SD 卡和U 盘作为存储介质的 MP3音频文件，由于没有机械部件，其音乐以文件 形式存储在芯片中，具有压缩比高，无使用磨损，抗震，省电等特点。
应急广播采用电子固态录音方式作为 音源和录音，并具有应急手持话筒广播。
联动控制采用RS485,可启动、停止应急广播和选择广播区域。
1.2主要技术指标供电电源: DC24± 4V,耗电 < 150mA线路输入电平： 0 dBm 背景音源: SD 卡和U 盘作为存储介质的播放器音频输出电平：-10 dBm录音时间: > 30分钟（标准配置），最大50段监听输出功率：匸 三 0.2W 频率响应:125~8000HZ使用环境：0C〜40C,W 80%RH信噪比： > 70dB外形尺寸：482.6mnK 88mrhC 150mm话筒输入：< 1mV （600欧）非平衡式2、外形和面板说明 2.1前面板外形及各部说明2图1HGM3200广播控制器前面板话筒灯--话筒广播工作指示 应急灯--应急广播工作状态指示 故障灯--故障指示 工作灯--电源指示 外线灯--外线工作指示手动灯--手动状态指示 消音灯--声告警静音指示 按键注释疏散键--启/停疏散应急广播 告警键--启/停告警应急广播手动键--手动、自动状态转换1•话筒挂架（固定话筒） 3. 扬声器窗口5.液晶显示屏（文字、数据及状态显示 ）7.按键（人机交互（详见注释）） 指示灯注释2.话筒插口 （话筒电气接口 ）4. MP3播放器插口 （插入SD 卡或U 盘）6.指示灯（重要状态提示（详见注释））▲/*键--菜单或数据选择 /至键--菜单或数据选择 菜单键--进入菜单状态键--放音下一首 *键--放音上一首键--放音的播放/停止 消音键--暂时关闭声告警 夕卜线键--外线输入切换 通播键--全部区域启动/停止 数字键--数据或区域地址输入 通/确认--启动区域/确认操作 断/退出--关闭区域/退出操作 22后面板外形及各部说明图2 HGM3200广播控制器后面板1.电源开关（DC24V 供电开关） 3.内部通信口 （用于内部设备扩展） 5.音频端口（详见注释）电源端口注释DC24V 端一直流电源输入（请注意极性） 接地端一与大地连接。
尼特消防报警主机操作说明
尼特消防报警主机操作说明The Standardization Office was revised on the afternoon of December 13, 2020消防报警主机操作流程说明火警处理：当发生火警时首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位确认是否有火灾发生;若确认有火灾发生应根据火情采取相应措施。
例如:：*启动报警现场的声光警报器发出火警声光提示通知现场人员撤离;*拨打消防报警电话报警;*启动消防灭火设备1、消防主机在手动状态下按对应区域电磁阀按钮再启动泡沫罐电动阀按钮同时启动电动消防泵进行灭火。
2、消防主机在自动状态下现场区域内消防手动报警按钮被按下后消防主机将自动启动现场的灭火装置进行灭火。
若为误报警应采取如下措施:*检查误报火警部位是否灰尘过大、温度过高确认是否是由于人为或其它因素造成误报警; *按“复位”键使控制器恢复正常状态观察是否还会误报;如果仍然发生误报可将其屏蔽并尽快通知安装单位或厂家进行维修。
故障与异常处理:*当发生故障时首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位确认是否有故障发生;若确认有故障发生应根据情况采取相应措施:*当报主电故障时应确认是否发生市电停电否则检查主电源的接线、熔断器是否发生断路。
主电断电情况下备电可以连续供电8小时;*当报备电故障时应检查备用电池的连接器及接线:当备用电池连续工作时间超过8小时后也可能因电压过低而报备电故障;*若为现场设备故障应及时维修若因特殊原因不能及时排除的故障应将其屏蔽待故障排除后再利用设备取消屏蔽功能将设备恢复:*当发生故障原因不明或无法恢复时请尽快通知安装单位或厂家进行维修; *若系统发生异常约吉音、尤指示、气味等情况时应立即关闭电源并尽快通知安装单位或厂家: 启动/停动：当确认发生火警时.可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是直接控蔺设各:*总线制设各:根据手动消防启动盆的透明窗内的提示信息找到要启动的设备对应的单元按下这个单元的手动键启动灯点亮启动命令发出:若再次按下该键则启动灯熄灭启动命令被终止:*直接控制设备:根据直接控制盘面板上的标签找到要启动的设备对应的单元按下这个单元的手动键启动灯点亮启动会令发出。
尼特报警系统操作手册
系统设置录入窗口
本机机号
00
从机总数
01
传输设备
0
图形显示装置
0
总线显示盘总数 00
总线手控盘总数 000
打印控制
1
气体控制器总数
0
广播输出盘总数
00
广播输出盘模式
0
按↑↓键翻页 按←→键选择
故障 屏蔽 15:15:01
系统设置录入窗口
本机授权点数8000
路号器件 路号器件 路号器件
01/201 09/209 17/217
业 绩 展 示
操作面板说明
打印机
SEL SF
火警 启动 反馈 监管 自检 故障 屏蔽
启动
7
8
9
复位
反馈
故障
直控 1
启动
4
5
6
声光
反馈
故障
直控 3
1
2
3
手动 自动
启动 反馈 故障
直控 5
启动
0
急启 急停
消音
反馈
故障
直控 7
直控 2
直控 4
直控 6
直控 8
OFF ON
确认
取消 转换
退出
手动指示 自动指示 延时指示 消音指示 软件故障
2-5 2-4
“其它选项”的说明
图
图
其它选项设置窗口
其
器 件 设 置 录 入 窗
1 回路代换 2 工作模式 3 设置检查
根据屏幕提示，按相应的按键操作
它 选 项 设 置 窗 口
口
1.路号地编号：由2位路号、3位地编号组成。
1.回路代换： a）将原始回路中的器件设置内容拷贝到目标回路中，同时原始回路的器件总数变为0。 b）输入原始回路号和目标回路号后，按【确认】键即可。 2.工作模式选择：调试模式下，可将器件的类型，灵敏度等信息下传到前端器件中。在系统的调试阶段需选择
消防广播操作步骤
消防广播操作步骤一、引言消防广播是一种重要的预警和应急通信工具，它在火灾发生时能够迅速、准确地向人们传达危险信息和相关指示，提高人员疏散效率，减少火灾事故的损失。
本文将详细介绍消防广播操作的步骤，以帮助人们在火灾发生时正确、高效地进行应急处理。
二、前期准备在进行消防广播操作之前，需要进行以下准备工作：2.1 确定广播系统选择适合的消防广播系统，并确保其正常工作。
根据场所的特点和规模，选择合适的硬件设备和软件系统。
2.2 制定应急广播计划根据场所的消防安全标准和实际情况，制定应急广播计划。
该计划应包括火灾预警、疏散指示、灭火指挥等内容，并确保其内容合理、准确。
2.3 培训操作人员确保操作人员熟悉消防广播系统的操作方法和流程，并进行相关培训，提高其应急处置能力。
三、消防广播操作步骤以下是进行消防广播操作的具体步骤：3.1 检查广播系统状态在发出广播之前，首先检查广播系统的状态是否正常。
包括音源设备、放大器、音响等设备是否正常运行，是否连接到正确的广播通道。
3.2 打开广播设备按照广播系统的操作指南，打开广播设备。
确认广播设备已连接到电源，并处于正常工作状态。
3.3 选择广播通道根据实际情况，选择合适的广播通道。
对于大型场所，通常会划分为不同的区域，并设置相应的广播通道。
选择正确的广播通道可以确保广播指令传达到位。
3.4 发布广播内容根据应急广播计划，发布相应的广播内容。
内容应准确、简明扼要，避免引起恐慌。
广播内容可以包括火灾预警、疏散指示、灭火方法等。
3.5 调整音量根据场所的噪音环境和人员密度，调整广播音量。
确保广播内容能够清晰、准确地传达给每个人。
3.6 监听广播反馈在广播发布过程中，及时监听反馈信息，确保广播指令得到正确接收。
如果有任何问题或困难，应及时向上级报告，并采取相应措施加以解决。
3.7 关闭广播设备在广播任务完成后，按照操作指南关闭广播设备。
同时，对设备进行一次全面的检查，确保其处于正常的工作状态。
尼特牌消防广播使用方法
1、概述1.1简介HGM3200广播控制器（以下简称控制器）是严格按GB16806-2006《消防联动控制系统》设计、生产的。
该产品将应急广播功能、正常广播功能、区域控制功能整合为一体。
实现多种功能集中控制，系统配套简洁可靠。
正常广播的音源为以SD卡和U盘作为存储介质的MP3音频文件，由于没有机械部件，其音乐以文件形式存储在芯片中，具有压缩比高，无使用磨损，抗震，省电等特点。
应急广播采用电子固态录音方式作为音源和录音，并具有应急手持话筒广播。
联动控制采用RS485，可启动、停止应急广播和选择广播区域。
1.2主要技术指标供电电源：DC24V±4Ｖ，耗电≤150mA线路输入电平：0 dBm背景音源：SD卡和U盘作为存储介质的播放器音频输出电平：-10 dBm录音时间：≥30分钟（标准配置），最大50段监听输出功率：≥0.2W频率响应：125~8000HZ 使用环境：0℃～40℃，≤80%RH信噪比：≥ 70dB外形尺寸：482.6mm×88mm×150mm话筒输入：≤1mV(600欧)非平衡式2、外形和面板说明2.1前面板外形及各部说明图1 HGM3200广播控制器前面板1. 话筒挂架（固定话筒）2. 话筒插口( 话筒电气接口)3. 扬声器窗口4. MP3播放器插口( 插入SD卡或U盘)5. 液晶显示屏( 文字、数据及状态显示)6. 指示灯( 重要状态提示（详见注释）)7. 按键( 人机交互（详见注释）)●指示灯注释话筒灯--话筒广播工作指示应急灯--应急广播工作状态指示故障灯--故障指示工作灯--电源指示外线灯--外线工作指示手动灯--手动状态指示消音灯--声告警静音指示●按键注释疏散键--启/停疏散应急广播告警键--启/停告警应急广播手动键--手动、自动状态转换/*键--菜单或数据选择/至键--菜单或数据选择菜单键--进入菜单状态键--放音下一首键--放音上一首键--放音的播放/停止消音键--暂时关闭声告警外线键--外线输入切换通播键--全部区域启动/停止数字键--数据或区域地址输入通/确认--启动区域/确认操作断/退出--关闭区域/退出操作2.2后面板外形及各部说明图2 HGM3200广播控制器后面板1. 电源开关( DC24V供电开关)2. 电源端口( 详见注释)3. 内部通信口( 用于内部设备扩展)4. 功放故障输入端口( 输入功放故信号)5. 音频端口( 详见注释)6. 用户端口( 详见注释)●电源端口注释DC24V端—直流电源输入（请注意极性）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.内部通信口(用于内部设备扩展) 4.功放故障输入端口(输入功放故信号)
5.音频端口(详见注释) 6.用户端口(详见注释)
电源端口注释
DC24V端—直流电源输入（请注意极性）。
接地端—与大地连接。
自检端—自检状态时，输出DC24V电压信号，检查内部其他设备。
按“播放”键开始录音，等待录音自动播放完毕或按“播放”键完成录音。
提示：用户欲录制的音频文件为MP3格式，并存放在SD卡或U盘中根目录下创建的“01”文件夹中。
6.14恢复出厂设置
本功能可使系统恢复到出厂时的系统参数状态。
进入主菜单，选择“恢复出厂设置”，按确认键，显示警告页面；
输入三级密码，按确认键。
选择“用户告警语音”选项进入录制界面。
使用“ ”键或“ ”键选择相应的音频文件；
按“播放”键开始录音，等待录音自动播放完毕或按“播放”键完成录音。
6.13.2用户疏散语音
按菜单键进入系统菜单界面；
选择“预设录音”选项，输入三级密码；
选择“用户疏散语音”选项进入录制界面。
使用“ ”键或“ ”键选择相应的音频文件；
6.12.2停止时间（在定时状态设置为关闭时可操作）
按“ ”键或“ ”键，选择小时，分钟；按动上下键，调整数值。
6.12.3定时类型
按动上下键，选择定时类型；“关”，“工作日”，“每日”，“单次”。
6.13预设录音
6.13.1用户告警语音
按菜单键进入系统菜单界面；
选择“预设录音”选项，输入三级密码；
5.6后面板的接地端子应良好接大地。如果误接入工频安全保护地，有可能引入较大噪声。
6、页面各功能说明和操作说明
6.1操作说明
6.1.1操作密码
系统默认一级用户密码1111，二级用户密码2222，三级用户密码3333，三级用户密码级别最高。高级别用户密码可进入低级别用户密码的功能操作界面。输入操作密码后，可在本级及本级以下的按键操作时延时保留1分钟，即每次按键操作后在1分钟内不用重新输入密码。忘记密码，可执行恢复出厂设置，恢复到出厂设置的密码。
6.6.3用户疏散语音
6.6.4系统告警语音
6.6.5系统疏散语音
按“ ”键播放，按“ ”键，可前进一曲；播放过程中，按“ ”键，可后退一曲；播放过程中，按“ ”键，播放停止；
6.7录音删除
进入主菜单，选择“录音删除”，按确认键。
输入三级密码，按确认键。
显示删除记录的警告信息
选择单段录音删除或全部话筒录音删除
6.8.2设置疏散语音
进入主菜单，选择“系统设置”，按确认键，进入二级菜单，选择“设置疏散语音”，按确认键；
按动上下键在用户告警语音、用户疏散语音、系统告警语音、系统疏散语音选项中任意选择，按确认键确定（请保证在录音模块中已经正确录制上述语音）。
6.8.3音频输出模式设置
进入主菜单，选择“系统设置”，按确认键，进入二级菜单，选择“设置输出模式”，按确认键；
显示屏显示区域全亮全灭交替显示，除工作灯长亮，其余所有的指示灯，声报警断续发声；
测试过程中，可按动按键测试其好坏，在液晶屏右下角显示按键代码。
按动1次断/退键可手动退出声光测试
6.10设置时间
按“ ”键或“ ”键，选择年，月，日，小时，分钟，秒，星期几；按动上下键，调整数值。
6.11密码更改
设备出厂默认二级密码为2222，三级密码为3333
话筒输入：≤1mV(600欧)非平衡式
2、外形和面板说明
2.1前面板外形及各部说明

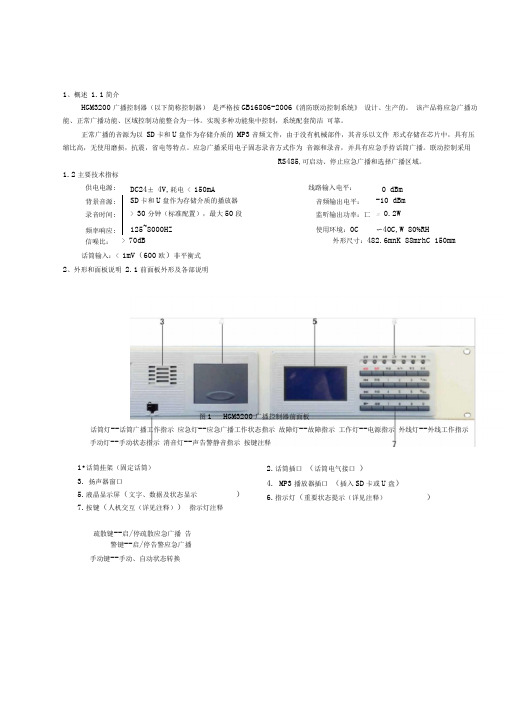

图1 HGM3200广播控制器前面板
1.话筒挂架（固定话筒）2.话筒插口(话筒电气接口)
3.扬声器窗口4.MP3播放器插口(插入SD卡或U盘)
5.液晶显示屏(文字、数据及状态显示) 6.指示灯(重要状态提示（详见注释）)
4、系统连线
图4适用于HGM2457功率放大器
图5适用于HGM2416、HGM2436功率放大器
5、安装
5.1音频输出接到功率放大器音频输入。功放120V输出端接到控制器的定压公共线输入端与定压输入1端口。1~6六个端口最多可连接六台功放。定压公共线输出端与定压输入1端口之间接入广播模块，扬声器接入广播模块，扬声器要选用具有隔直电容的专用产品。后面板电源端子接于DC24V电源上。
7. 3连续分区接通或断开
所有的分区操作，皆应在工作状态显示画面时进行。
接通或断开部分连续的分区：输入连续分区的首号码后，按“至”键；
系统恢复默认的系统设置和各级密码，删除所有记录和话筒录音，系统功能配置到初始默认状态。
由于本功能将清除重要信息和录音内容，请慎重操作。
7、系统操作
7.1通播或通断
所有的分区操作，皆应在工作状态显示画面时进行。
通播：依次按“通播”、“通”键，接通所有登记的广播分区。
通断：依次按“通播”、“断”键，断开所有登记的广播分区。
按上下键，选择[标准]或[扩展],，按确认键后，音频模式即可生效。
标准模式：音频输出端口1和2输出相同的信号，兼容HGM3100音频输出方式。
扩展模式：音频输出端口1输出MP3、线路信号，音频输出端口2输出录音模块信号，不受系统工作状态影响。背景广播时，话筒信号在音频输出端口1输出；应急广播时，话筒信号在音频输出端口2输出；
5.2如果需要接入其他音源于广播，可将音频信号送入“线路”输入端口，并按动外线键。
5.3来自联动控制器的RS485总线按极性接至485端子。
5.4后面板“遥控输出”端在应急广播启动时能够输出DC24V逻辑电平信号，接于功率放大器的应急输入端子上。
5.5功放的故障输出连接到控制器的故障输入用于功放的故障报警。
按其它任意键退出查询。
6.5配接设置
当配接消防联动报警控制器时，需要设置广播控制器外部通信地址。
进入主菜单，选择“配接设置”，按确认键，进入二级菜单，选择“通信地址”，
按确认键，进入地址设置页面；
按上下键调整地址（地址范围1-80），按确认键，操作成功。
6.6录音回放
6.6.1话筒录音
6.6.2用户告警语音
进入主菜单，选择“登录查询”，按确认键；
列表显示所有已登录的区号；
如登录总数超出1页显示，按上下方向键可翻看全部内容；
按其他任意键退出查询。
6.4工作查询
按“菜单”键，选择“工作查询”，按“确认”键执行工作区查询；
屏幕如右图列表显示所有接通工作区区号和总数；
如工作总数超出1页显示，按上下方向键可翻看全部内容；
具有正常广播和应急广播两种工作方式，正常广播使用SD卡或U盘提供音源（MP3音频文件），应急广播可播放预录的应急广播信息，进行应急话筒广播并录音。
具有标准和扩展两种音频信号输出方式。标准音频信号输出方式下，音频信号输出端口1和2送出相同的音频信号；扩展音频信号输出方式下，音频信号输出端口1送出MP3的音频信号，音频信号输出端口2送出预录的应急广播信号，配合2台音频功率放大器，可实现不同区域的正常、应急广播进行。
执行对话筒录音删除，控制器倒计数器运行；
本功能请慎重操作，删除后录音信息不可恢复。
6.8系统设置
6.8.1设置告警语音
进入主菜单，选择“系统设置”，按确认键，进入二级菜单，选择“设置告警语音”，按确认键；
按动上下键在用户告警语音、用户疏散语音、系统告警语音、系统疏散语音选项中任意选择，按确认键确定（请保证在录音模块中已经正确录制上述语音）。
自动通播或通断：按“通播”键，控制器会开启所有分区；再次按“通播”键，控制器会关闭所有分区。
7. 2分区接通或断开
所有的分区操作，皆应在工作状态显示画面时进行。
分区接通：输入分区号码后，按“通”键，接通该分区；
分区断开：按“断”键，即可断开该分区；
当输入区号超出允许范围，地址自动清零，等待重新输入。
6.8.4内部监听
按上下键，选择[开]或[关],，按确认键后，即可生效。
6.8.5监听音量设置
进入主菜单，选择“系统设置”，按确认键，进入二级菜单，选择“监听音量”，
按确认键；
监听音量分为2级，用高和低表示；
按动上下键，选择高或低，按确认键后，保存监听音量设置；
6.9声光测试
进入主菜单，选择“声光测试”，按确认键；
1.2主要技术指标
供电电源：DC24V±4Ｖ，耗电≤150mA线路输入电平：0 dBm
背景音源：SD卡和U盘作为存储介质的播放器音频输出电平：-10 dBm
录音时间：≥30分钟（标准配置），最大50段监听输出功率：≥0.2W
频率响应：125~8000HZ使用环境：0℃～40℃，≤80%RH
信噪比：≥ 70dB外形尺寸：482.6mm×88mm×150mm
画面底部为状态提示行，系统无故障待机时“系统运行正常”与系统时间交替显示；
6.2故障查询
进入主菜单，选择“故障查询”，按确认键；
当有广播分区线路故障时，列表显示广播分区线故障区号和总数；
如故障总数超出1页显示，按上下方向键可翻看全部内容；
故障新增或排除会实时更新；
按其他任意键退出故障查询。
6.3登录查询
在应急广播启动状态时，可以手持话筒，键控启动并自动进行录音操作。在使用话筒广播时，预置的火警语音信息自动停止，话筒工作结束时自动恢复预置火警语音信息的广播。
用户如对预置的应急语音不满意，可进入菜单，在预录语音选项下，通过MP3播放器，录制用户告警和疏散语音，再进入系统设置中，将对告警和疏散播放内容，指定为用户告警和疏散语音。
/至键--菜单或数据选择
菜单键--进入菜单状态
键--放音下一首
键--放音上一首
键--放音的播放/停止
消音键--暂时关闭声告警
外线键--外线输入切换
