消防广播系统使用说明书
GB9242 消防广播主机-150W 说明书V1.0
b）交流输入对机壳之间
பைடு நூலகம்
大于 50M(DC500V)
c）定压输出对机壳之间
大于 50M(DC500V)
◆ 电气强度： 交流输入对机壳漏电小于 10mA（AC2000V）
四 功能按键及指示灯
1）前面板（见图 2）：
-2-
书
16
15
GB9242 消防广播主机
电源
GB9242 消防广播主机使用说明 14 13 12 11 10
定压输出 0V 120～V
线路输入
Ⅰ
Ⅱ
线路输出 Ⅰ
Ⅱ
音量记忆 火警触发
+ 24V -
控制信号
图3
五 外形、安装尺寸、重量
1）外形尺寸（见图 4）：
备用电源接口 + 24V -
直流保险 15A
～220V N LE
220V 3A
-3-
书
345 320
GB9242 消防广播主机使用说明
GB9242 消防广播主机
-5-
书 4）数字录放区（见图 6）：
GB9242 消防广播主机使用说明
图 6 数字录放区 录音/放音时间以分钟显示。不重复的录放音时间最长为 30 分钟，此过程， 显示屏数字由初始状态的 00 变化到 29。
数字录音部分设置“录音”、“快进”、“快退”、“放音”、“停止” 按键，“录音”键用于录制应急音源；“快进”、“快退”键用于检索录音内 容；“放音”键用于回放录音内容，由选定的存储地址开始播放（如：按动“快 进”或“快退”键，当选择显示屏显示在“10”时，表示选择在第 10 分钟处， 此时按动“放音”键，即开始由此处播放，显示屏显示放音的时间变化；中间 若无其它操作则循环播放录音的内容）。“停止”键用于停止一切关于数字录 音的操作，并使之恢复待机状态。
消防应急广播设备操作方法
消防应急广播设备操作方法
1. 打开广播设备的电源开关，确认设备已经接入电源并正常工作。
2. 确认广播设备的信号源已经连接好，例如连接到警报系统、主控中心等。
3. 调整广播设备的音量大小，使其可以清晰传播声音，但不至于过于吵闹或低声。
4. 根据需要选择广播设备的播放模式，例如选择播放语音、音乐、警报声等。
5. 确认广播设备的播放范围和覆盖区域，根据实际情况选择设备的放置位置，确保能够最大限度地覆盖到需要的地方。
6. 在发生紧急情况时，按照使用手册或设备操作面板上的指示，触发广播设备的应急广播功能。
7. 确认广播设备开始发出声音后，保持设备处于工作状态，并守在控制台或广播设备附近，以便在需要时可以及时调整音量、更换信号源等。
8. 等待情况解除后，关闭广播设备，并关闭电源开关。
9. 定期检查广播设备的工作状态，确保设备正常运转，及时进行维护和保养。
消防应急广播系统说明
第一章消防应急广播系统1.1系统介绍1.1.1 消防应急广播系统组成应急广播系统是在火灾或紧急情况下通过操纵功率放大器和扬声器进行应急广播的设备，它的要紧功能是：向现场人员通报火灾情况，指挥并引导现场人员疏散。
石家庄市凯拓电子技术工程公司经多年努力，不断完善，已推出了符合国家标准，适用于消防领域的GB系列应急广播系统。
该系统要紧由GB系列的消防广播主机（150W、300W、500W）、消防广播功放机（150W、300W、500W）、消防广播分区器（2N线制）和广播音箱等组成。
具有可靠性高、智能化、工艺标准先进、配置自由、多品种等特点。
系统构成示意图（图1.1.1-1）：图1.1.1-1系统构成示意图1.1.2 GB系列消防应急广播系统设备选型表1.2 GB系列应急广播系统设备1.2.1 GB9242系列消防广播主机◆ GB9242系列消防广播主机是火灾或紧急情况下，进行现场应急广播的要紧设备，通过它向现场人员通报事故情况，并有效指挥或引导现场人员疏散；非紧急情况下也可通过外部输入音源信号(如CD/MP3播放机、调谐器等)进行背景音乐广播。
◆ GB9242系列消防广播主机显示器采纳LED数码管和LED指示灯。
用于指示录/放音进度及各种状态。
按键采纳轻触式按键，进行各功能转换并由指示灯指示当前状态。
◆ GB9242系列消防广播主机内置一路消防应急广播音源(固化语音)和两路外部辅助输入(线路Ⅰ、线路Ⅱ)，可通过面板随意切换。
广播音源也可通过外部电平触发信号强制切换至应急广播状态，信号撤消后恢复至切换前状态。
同时广播主机还包含两路单声道输出接口，能够将当前广播音源输出至其他设备，如GB9221消防广播功放机。
◆ GB9242系列消防广播主机随机附件包含专用传声器（手持送话器）。
应急广播状态下可通过它进行现场广播，广播内容会被自动记录以备查询；非应急状态下也可通过它对现场广播，现在录音可不能被记录，传声器广播时其他音乐信号会被自动抑制。
霍尼韦尔X-618数字公共广播 消防广播系统产品手册说明书
产品手册X-618数字公共广播/消防广播系统1+1>21如果您正在为新建的大楼物色一套能够随需应变、内外兼修、安全可靠的公共广播兼消防广播一体解决方案，霍尼韦尔X-618数字公共广播/消防广播系统将成为您的超值之选——重新定义的卓越品质（X c elle n t Quality）、专业设计（Xpert Design）和超凡价值（Xtra Benefits）。
数字公共广播/消防广播系统的最大不同首款通过中国国家消防强制认证（CCCF）的公共广播系统，一套系统同时满足公共广播和消防广播两种需求，不同系统间的联动问题不复存在，先进的霍尼韦尔ASD系统故障自动诊断技术、SIM扬声器线路检测技术及RiskFree冗余自动备份技术，使得合二为一更加安全可靠，并显著降低前期采购及日后维护成本。
同时，X-618符合欧洲EN54-16语音报警系统设计标准。
提升您的工作效率X-DCS2000分布式智能系统控制器在仅2U的体积内集成了除功率放大器以外的所有广播功能，可基于以太网进行扩展，并运用霍尼韦尔先进的SONIC网络数字音频传输技术实现声音同步完整传输，小身材大智慧，更可借助X-SMART网络整合管理解决方案，进一步提升内部资源利用和运营管理效率。
另外，用户还可通过霍尼韦尔OneClick技术对常用功能进行快捷操作预置，实现一键操作，提升日常工作效率。
2数字公共广播/消防广播系统降低您的成本运用科技“聪明”省钱：一、一套整合系统取代两套独立系统，加上霍尼韦尔SIM扬声器线路检测技术，省去了传统消防扬声器中的电容装置，显著降低整体前期设备的采购成本。
二、一套整合系统取代两套独立系统，布线量减半，可使用标准网线，进一步降低线材用量和人工成本。
精巧体积降低占地，提升空间利用率。
三、事故代价是巨大的，霍尼韦尔ASD系统故障自动诊断技术加RiskFree冗余自动备份技术的双保险组合，确保解决问题及时，消除安全隐患、降低维护成本。
ZH4650消防应急广播安装使用说明书
ZH4650消防应急广播安装使用说明书（Ver2012）（ZH2.900.156SS）使用前请首先阅读本使用说明书山东众海公共安全器材有限公司目录致用户 (II)一、概述 (1)二、系统构成及安装 (2)1、系统构成 (2)2、系统安装 (2)三、产品介绍 (4)1、ZH4650消防应急广播主机 (4)1.1产品特点 (4)1.2面板说明 (8)1.3使用和操作 (10)2、ZH6240广播分区控制盘 (19)2.1产品特点 (19)2.2面板说明 (20)2.3使用和操作 (21)3、ZH4653主备功放切换器 (23)4、ZH4652数字功率放大器 (25)5、ZH6575输出模块 (27)6、ZH4531/4533广播音箱 (30)四、工程典型应用 (31)五、注意事项 (33)六、维护与管理 (34)七、随机附件 (35)致用户……非常感谢您选择、使用山东众海公共安全器材有限公司生产的消防应急广播系统。
山东众海公共安全器材有限公司是专业从事火灾自动报警、安全技术防范、楼宇智能化控制产品的研制、开发、生产、销售、安装服务的技术密集型企业。
公司的产品是由经验十分丰富的生产人员严格按照ISO9001质量管理体系的要求、特殊的工艺过程和严格的检验流程生产出来的，质量稳定可靠，能够满足防火防灾的严酷要求。
我公司生产的ZH4650消防应急广播系统采用了独特的设计理念和先进的生产工艺，将优质的产品与卓越的系统设计完美结合，发挥系统卓越的性能，使产品性能稳定，工作可靠，易于操作。
本说明书详细介绍了我公司最新研制的ZH4650消防应急广播系统的功能特点，结构特征，技术指标，安装方式，操作使用说明等内容，帮助您尽快熟悉和掌握本广播系统的使用方法。
为方便您的使用，请仔细阅读本说明书，并按照说明书进行操作。
我们将以最大限度满足您的需求为己任，为您提供高品质的消防报警产品，同时带给您一流的售后服务。
感谢您选用山东众海公共安全器材有限公司的ZH4650消防应急广播系统。

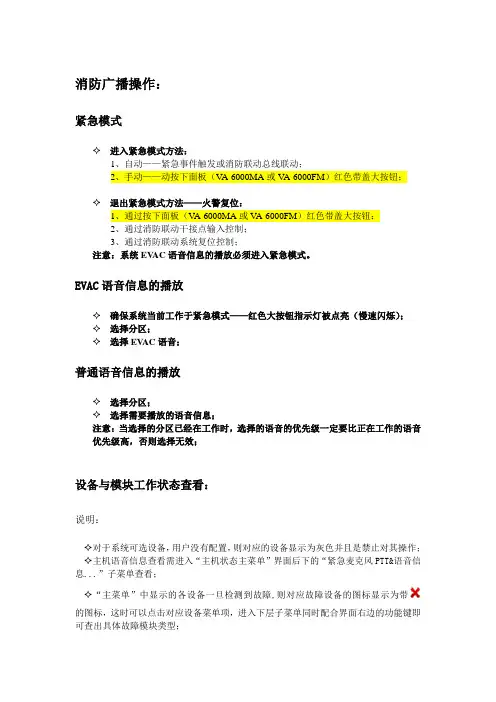

消防广播操作
消防广播操作：紧急模式✧进入紧急模式方法：1、自动——紧急事件触发或消防联动总线联动；2、手动——动按下面板（V A-6000MA或V A-6000FM）红色带盖大按钮；✧退出紧急模式方法——火警复位：1、通过按下面板（V A-6000MA或V A-6000FM）红色带盖大按钮；2、通过消防联动干接点输入控制；3、通过消防联动系统复位控制；注意：系统EV AC语音信息的播放必须进入紧急模式。
EVAC语音信息的播放✧确保系统当前工作于紧急模式——红色大按钮指示灯被点亮（慢速闪烁）；✧选择分区；✧选择EV AC语音；普通语音信息的播放✧选择分区；✧选择需要播放的语音信息；注意：当选择的分区已经在工作时，选择的语音的优先级一定要比正在工作的语音优先级高，否则选择无效；设备与模块工作状态查看：说明：✧对于系统可选设备，用户没有配置，则对应的设备显示为灰色并且是禁止对其操作；✧主机语音信息查看需进入“主机状态主菜单”界面后下的“紧急麦克风PTT&语音信息...”子菜单查看；✧“主菜单”中显示的各设备一旦检测到故障,则对应故障设备的图标显示为带的图标，这时可以点击对应设备菜单项，进入下层子菜单同时配合界面右边的功能键即可查出具体故障模块类型；✧“xx状态菜单”中各子菜单的状态由图标与文本结合，图标形象的指示其当前设备类型，文本表示其当前工作状态，绿色字体表示工作正常，黄色字体表示发生故障，白色字体是系统默认显示字体与设备模块状态无关，另外凡是菜单项的文本描述后有3个小数字点的项，表示可以再次点击进入下级子菜单）；✧系统充电器（VA-6000BC）连接的位置决定它的状态附属于对应的设备，比如主机VA-6000MA，备电有配置，那么想知道当前配置的充电器工作状态，需从主机对应的直流电源菜单项进入查看；✧系统MIC（VA-6000FM/RM）的工作状态由连接的主机决定，这里的主机可以通过当前主机序号或主机名来确定，也就是说用户可以通过VA-6000ST软件来给同一系统的多个主机取一个名字加以区别，方便来管理，当然也可以通过在主界面点击“”进入“分区控制”子菜查看“”（后面的序号即为当前主机号），或者点击“”进入子菜单后，查看“”其中“EVAC主机01”中的“01”即系统第1台主机，这个名字是系统默认，可以修改自己的主机名，比如“总控制中心”（另外系统有关用户自定义名(如：主机名，分区名，分组名)的命名字符不能超过6个汉字，12个ASICC 码，同时建议不要使用标点符号，汉字与ASICC混合定义，以便不能正常显示,不能使用键盘上的“|，^”符号，系统用以其它用途）；（一）、消防应急广播主机状态的查询及操作点击logo界面任一区域进入“主菜单”后，点击“EV AC主机”进入如下图所示的“EV AC主机主菜单”（凡是带3个小数点的菜单项表示还有下层子菜单）Logo界面主菜单说明：在“主菜单”中，界面顶部靠近左边的3个系统设备状态显示菜单项，点击即可查看对应设备当前实时状态，界面顶部右边与界面中间与底部共6个菜单项分别表示为：校准系统日历、查看系统定时节目与工作日设置、系统相关参数查看与配置、系统分区工作状态查看与分区输出语音控制、背景音乐播放器控制菜单与系统自检菜单项，一共9个主菜单项，界面最右边为功能操作键，功能与当前界面相关，比如最上面的“”表示返回当前菜单的上一级菜单，“”表示向上翻页，“”表示向下翻页，“”表示直接进入“主菜单”，“”表示直接进入系统“logo界面”即待机界面；EV AC主机状态主菜单紧急麦克风PTT&语音信息进入EV AC主机进入主菜单查看状态：点击logo界面→EV AC主机→展开：菜单项说明：1、表示主机与网络的物理和逻辑连接状态，“在线”用绿色字体表示，“离线”用黄色字体表示；2、表示设备主电源交流220V供电状态，“正常”与“故障”两种状态”；（在没有配24V备电情况下通电后，工作时显示正常；在配置24V备用电源时，市电断开后，启动了24V备用电源时，此时显示故障）3、表示当前设备备电状态，有“正常/故障/没有配置”，三种状态显示，在正常配置有DC24直流电源的情况下，主机检测到24V直流电源时，显示“正常...”，用绿色字体表示；在蓄电池电压低，蓄电池断开，工作温度超出设定范围，充电器不正常时，显示“故障...”，用黄色字体表示；如果没有配置蓄电池时，则显示“没有配置”，用灰色字体显示；有配置时可以进入展开显示：如下*EV AC主机01-充电器状态*网络状态：在线或者离线（主要是充电器的通信连接检测），正常时显示在线*AC电源：正常或者故障（在24V备用电源工作，市电断开时，此时检测为故障）*蓄电池：连接，电压正常/断开，电压低/连接，电压低，共三种状态（可以检测蓄电池的电压）*蓄电池工作温度范围为：+80，-30摄氏度（显示单位提供摄氏度与华氏度两种模式——可以通过PC软件配置，默认为摄氏度）；*蓄电池工作温度：+00摄氏度（检测蓄电池的工作温度）；充电器超过1台时，可以按上下翻页查看其状态。
消防广播的系统操作方法
消防广播的系统操作方法消防广播系统是一种用于传递火灾警报、指挥和指导疏散人员的重要设备，具有非常重要的作用。
下面是消防广播系统的系统操作方法。
1.系统开机首先，操作人员需要将消防广播系统的主机电源连接好，并将主机电源开关置于“开启”位置。
此时，系统的电源指示灯应亮起，表示系统的供电正常。
2.系统检测接下来，操作人员需要按下系统上的检测按钮，启动系统的自检功能。
系统会对音箱、喇叭、终端设备等进行自检，并自动识别检测结果。
如果检查到故障或故障，系统将会发出警报。
3.系统设置在系统开机后，需要对系统进行相应的设置。
操作人员可以通过面板上的控制按钮或系统上的遥控器进行设置，主要包括音量调节、频率选择、音箱切换等。
设置完成后，将设置保存到系统内部的存储器中。
4.警报发出如果发生火灾或其他紧急情况，操作人员需要按下系统上的警报按钮，发出警报信号。
警报信号可以是预先录制的语音信息、警报音或其他警报信号，以便及时引起人们的注意。
5.疏散指导在发出警报信号后，系统将自动播放预设的疏散指导信息。
这些信息可以是语音指导、音乐指导或其他指导形式，以引导人们有序、快速地疏散到安全区域。
操作人员可以根据实际情况设定疏散指导的内容和方式。
6.广播控制除了发出警报信号和疏散指导信息外，消防广播系统还可以进行广播播放控制。
操作人员可以通过面板上的控制按钮或系统上的遥控器选择要播放的音频源，控制音频的播放、暂停、停止等操作。
7.信息更新消防广播系统中的警报信号、疏散指导信息等都是预先录制好的，因此，在实际应用中，需要及时更新这些信息。
操作人员可以通过连接计算机、USB接口等方式将新的信息文件导入到系统中，并将其存储在系统的内部存储器中。
8.故障排查和维护定期维护和检查是保证消防广播系统正常运行的重要环节。
操作人员需要定期检查系统的各个部件是否正常，如音箱、喇叭、线路等。
发现故障或问题时，需要及时进行排查并进行相应的维护、修复。
以上就是消防广播系统的系统操作方法。
上海松江HJA消防广播系统操作说明书
HJ-1757A消防广播系统设计使用说明书一、概述HJ-1757A消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。
在火灾发生时，应急广播信号由广播主机发出，经过功率放大后，由编码控制模块切换到广播指定区域的音箱实现应急广播。
HJ-1757A是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：广播主机、火灾报警控制器（联动型）等，及现场设备：广播切换模块、音箱构成。
二、主要设备HJ-1757A消防应急广播系统的主机端设备：✧HJ-1757A消防广播主机✧HJ-1757A/B消防广播主机HJ-1757A消防应急广播系统的现场设备：✧HJ-1825型输入输出模块✧YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱三、主要技术指标1、现场设备容量✧YB-2608、YB-525型吸顶式音箱，BGY-3型壁挂式音箱额定功率为3W。
✧每个HJ-1825型输入输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。
2、HJ-1757A消防应急广播系统的主机端设备容量✧HJ-1757A消防应急广播系统输出功率分别为120W、250及500W。
3、技术参数HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。
同时它也可与消防控制器相连接,一起完成消防联动控制。
在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
（1）工作电压：AC220V±10%（2）额定输出功率：120W/250W(500W)（3）额定输出电压：120V（4）电子录放音：60分钟（5）频率范围：80HZ~16KHZ（6）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露最大负载：主机最大输出功率150W/280W(550W)四、系统应用方法HJ-1757A消防广播主机是HJ-1757A消防应急广播系统的重要组成部分，它与相应的广播终端设备等配合，实现消防现场的应急广播功能。
