四级配碾压混凝土的性能及施工质量控制_范雄安
土极限拉伸值主要受胶凝材料用量的影响，四级配 碾压混凝土骨料用量较多、胶凝材料用量较少，所 以其极限拉伸值略低。
（２）湿筛混凝土小试件 的极 限 拉 伸 值 并 不 能 代 表全级配混凝土的极限拉伸值。湿筛试件灰浆率高 于全级配试件，其极限拉伸值也显著大于全级配试 件。值得注意的是，２８ｄ、９０ｄ龄期全 级 配 大 试 件 与湿筛小 试 件 极 限 拉 伸 值 的 比 值 基 本 相 当，１８０ｄ 龄期四级配大试件与湿筛小试件极限拉伸值的比值 较低，三级配大试件与湿筛小试件极限拉伸值的比 值较高。因此，四级配大试件与湿筛小试件极限拉 伸值的比值和三级配大试件与湿筛小试件轴拉强度 的比值差别主要表现在后期。
本文通过室内试验对比分析了四级配、三级配 碾压混凝土全级配及湿筛试件的力学、变形、热学 及耐久性能 ， ［６－７］ 分析了四级 配 碾 压 混 凝 土 替 代 三
度 试 验 结 果 见 表 ２。 从 表 ２ 可 知 ： （１）不同龄期四级配碾压混凝 土 与 三 级 配 碾 压
混凝土 全 级 配 大 试 件 抗 压 强 度 的 比 值 为 ９５％ ～ １０６％，平 均 值 为 ９９％， 说 明 相 同 压 实 方 法 条 件 下，碾压混凝 土 骨 料 最 大 粒 径 由 ８０ｍｍ 增 至 １２０ ｍｍ， 碾 压 混 凝 土 抗 压 强 度 没 有 明 显 变 化 。
全 级 配 混 凝 土 绝 热 温 升 试 验 结 果 见 图 ３。 试
２．４ 耐 久 性 能 抗渗、抗冻性能试验结果显示，四级配混凝土
９０ｄ 龄 期 抗 渗 、 抗 冻 性 能 均 满 足 设 计 要 求 。
３ 四 级 配 碾 压 混 凝 土 施 工 质 量 控 制 关 键措施
沙沱水电站在国内首次系统地开展四级配碾压 混凝 土 配 合 比、 性 能 及 施 工 工 艺 试 验 研 究。２０１１ 年３ 月 ２３—２８ 日， 在 左 岸 挡 水 坝 段 进 行 了 第 １ 仓 四级配碾压混凝土浇筑，拟在大坝左岸挡水坝段、 右岸挡水坝段 浇 筑 四 级 配 碾 压 混 凝 土 约 １２ 万 ｍ３。 从现场施工情况来看，施工组织管理有序，拌和物 性能基本 满 足 施 工 要 求， 集 中 大 骨 料 得 到 及 时 分 散，碾压操作规范，压实度满足技术要求。根据四 级配碾压混凝土拌和物性能特点和现场施工经验， 施工质量控制主要从以下几方面入手：
（３）四级配碾压混凝土 的抗 压 弹 模 略 高 于 三 级 配碾压混 凝 土， 这 是 由 于 其 大 骨 料 含 量 较 高 的 原 因。
（４）在同水胶比、等粉 煤 灰 掺 量 条 件 下， 四 级 配碾压混凝土自生体积变形值略小于三级配碾压混 凝土，说明大骨料对混凝土自生体积变形的限制和 约束作用明显，体积稳定性更好。
收 稿 日 期 ：２０１１－１２－１５ 作者简介：范雄安（１９７８—），男，广西贵港市人， 工 程 师， 从 事 水
电工程建设管理工作。
· ６３ ·
第 ２６ 卷 第 １ 期 贵 州 水 力 发 电 ２０１２ 年 ２ 月
＊
０ 引言
碾压混凝土筑坝技术是世界筑坝史上的一次重 大技术创 新。 碾 压 混 凝 土 筑 坝 技 术 以 其 施 工 速 度 快、工期短、投资省、质量安全可靠、机械化程度 高、施工简单、适应性强、绿色环保等优势，使建 坝周期比同 类 的 常 态 混 凝 土 建 坝 周 期 缩 短 １／３ 以 上 ， ［１］ 因此，备受世界坝工界青睐。
（１）混 凝 土 拌 和 物 ＶＣ 值 控 制。 低 温、 阴 天、 小雨气候，ＶＣ 值控制在３～５ｓ，尽量趋近３ｓ； 高 温、大风 时 ＶＣ 值 控 制 在 １～３ｓ， 并 及 时 喷 雾 保 湿。ＶＣ 值 不 宜 过 小， 否 则 易 造 成 骨 料 包 裹 性 差、 分离严重、砂浆损失等问题。
摘要：对比分析了四级配碾压混凝土与三级配碾压混凝土在力学性能、变形性能、热学性能及耐久性的差异， 分析了四级配碾压混凝土性能特点及其替代三级配碾压混凝土作为大坝内部混凝土的可行性，介绍了沙沱水电 站四级配碾压混凝土应用情况，提出四级配碾压混凝土施工质量控制措施，展望了四级配碾压混凝土筑坝技术 的应用前景。 关键词：水工材料；四级配；碾压混凝土；抗压强度；抗分离；质量控制；沙沱水电站 中 图 分 类 号 ：ＴＶ６４２．２；ＴＶ４３１＋ ．１；ＴＶ５２＋３ 文 献 标 志 码 ：Ｂ 文 章 编 号 ：１００７－０１３３（２０１２）０１－００６３－０４
根据室内拌和物性能试验结果，四级配碾压混 凝土用水量 为 ７１ｋｇ／ｍ３、 砂 率 为 ３０％、 粗 骨 料 组 合为２０∶３０∶３０∶２０（特 大 石 ∶大 石 ∶中 石 ∶小 石）、 混 凝土拌和物 ＶＣ 值 为 １～３ｓ时， 混 凝 土 拌 和 物 黏 稠、大骨料裹浆情况较好。设计优良的配合比可有 效提高碾压混凝土拌和物的可碾性、抗分离性。碾 压 混 凝 土 的 配 合 比 见 表 １。
２ 硬化混凝土学性能
进一步降低成本、简化温控、提高施工速度、减少 层面，充分发挥碾压混凝土的技术经济优势。但目
２．１ 力 学 性 能 全级配及湿筛碾压混凝土的抗压强度、轴拉强
前四级配碾压混凝土的研究和应用技术资料几乎空 白，工程界的主要担心是胶凝材料用量减少可能对 混凝土耐久性造成不利影响，运输过程中骨料分离 控制以及碾压层厚增加带来的现有碾压机械适用性 等 问 题 。 ［３－５］
全级配及湿筛碾压混凝土的极限拉伸值、抗压 弹模、自生体 积 变 形、 干 缩 试 验 结 果 分 别 见 表 ３、 图 １ 和 图 ２。 从 试 验 结 果 可 知 ：
表 ３ 沙 沱 水 电 站 大 坝 混 凝 土 轴 拉 强 度 试 验 结 果
（１）各龄期四级配碾压混凝土 极 限 拉 伸 值 均 略 低于三级配碾压混凝土，且两者的比值随着龄期增 长而降低，四级配与三级配碾压混凝土全级配试件
传统碾压混凝土拌和物干硬、黏聚性较差，施 工过程中粗骨料易发生分离，所以一般限制了碾压 混凝土坝 只 采 用 二、 三 级 配 骨 料， 最 大 粒 径 为 ４０ ～８０ｍｍ，且适当减少最大粒 径及 粗骨料 所占的比 例 。 ［２］ 如采 用 四 级 配 骨 料， 最 大 粒 径 达 到 １２０～ １５０ｍｍ，可显著减少胶凝材 料用 量、降低 水化热、 提高混凝土抗裂性能、增加混凝土浇筑层厚，从而
（２）全 级 配 大 试 件 抗 压 强 度 与 湿 筛 小 试 件 抗 压
级配碾压混凝土作为坝体内部混凝土的可行性，介
绍了四级配碾压混凝土筑坝技术在沙沱水电站的应
＊
用情况并结合施工情况提出了四级配碾压混凝土的 施工质量控制措施。
１ 原材料及配合比
基金项目：国家自然科学基 金 重 点 项 目 （５１１３９００１）， 国 家 自 然 科 学基金青年科 学 基 金 项 目 （５１１０９０１５）， 水 利 部 公 益 性 行业科研专项 经 费 项 目 （２００９０１０６６） 及 中 国 华 电 集 团 科技项目 （ＫＪ１１－０１－１２）。
凝土胶凝 材 料 用 量 少 和 需 通 过 碾 压 才 能 密 实 的 特 点，可估计含气量对强度的影响更大，由此计算全 级配大试 件 抗 压 强 度 比 湿 筛 小 试 件 抗 压 强 度 高 约 １０％，这与试 验 结 果 相 符 合。 另 外 在 早 期 （７ｄ 龄 期）时的比值高 是 由 于 早 期 砂 浆 强 度 低， 过 渡 层 的 影响和大骨料的骨架作用对抗压强度影响较为明显 的关系，随着龄期增长砂浆强度提高，过渡层的影 响、骨料骨架作用相对减少，比值趋于稳定。
采 用 彭 水 茂 田 ４２．５ 普 通 硅 酸 盐 水 泥， 贵 州 大 龙Ⅱ级粉煤灰，南京瑞迪 ＨＬＣ－ＮＡＦ 缓 凝 高 效 减 水剂（掺 量 ０．７％）， 山 西 桑 穆 斯 ＡＥ 引 气 剂 （掺 量 ０．０５％）及沙沱水 电 站 料 场 的 灰 岩 人 工 骨 料。 三 级 配碾压混凝土粗骨 料 组 合 为 ３０∶４０∶３０（大 石 ∶中 石 ∶小 石 ）。
验结果表明， 四 级 配 碾 压 混 凝 土 ２８ｄ 龄 期 的 最 终 绝 热 温 升 值 比 三 级 配 碾 压 混 凝 土 低 ２．２ ℃ ， 这 是 由 于四级配碾压混凝土胶材用量低于三级配碾压混凝 土中胶材用量。较低的绝热温升对温控防裂和加快 施工速度是有利的。
图 ３ 沙 沱 水 电 站 大 坝 混 凝 土 绝 热 温 升 过 程 线
极 限 拉 伸 值 的 比 值 为 ７３％ ～９０％ ， 平 均 值 为 ８２％ 。 四级配与三级配碾压混凝土湿筛试件极限拉伸值较 接 近 ， 比 值 为 ９０％ ～１０１％ ， 平 均 值 为 ９５％ 。 混 凝
· ６４ ·
范雄安，等：四级配碾压混凝土的性能及施工质量控制
２０１２ 年 第 １ 期
（５）四级配碾压混凝土 全级 配 大 试 件 的 干 缩 率 低于三 级 配 碾 压 混 凝 土 全 级 配 试 件 １５％ ～２５％， 这是因为四级配碾压混凝土胶凝材料用量较低的关 系。由于四级配碾压混凝土湿筛后的浆骨比大于三 级配碾压混凝土湿筛后的浆骨比，四级配碾压混凝 土湿筛试件的干缩率略大于三级配碾压混凝土湿筛 试件。 ２．３ 热 学 性 能
第
２６
卷
第
１期
贵州水力发电 ＧＵＩＺＨＯＵ ＷＡＴＥＲ ＰＯＷＥＲ
２０１２ 年
２
月
·试验与研究·
四级配碾压混凝土的性能及施工质量控制
范 雄 安１， 林 育 强２， 李 家 正２， 张 发 勇１
（１．贵 州 乌 江 水 电 开 发 有 限 责 任 公 司 沙 沱 电 站 建 设 公 司 ， 贵 州 沿 河 ５６５３００； ２．长 江 科 学 院 水 利 部 水 工 程 安 全 与 病 害 防 治 工 程 技 术 研 究 中 心 ， 湖 北 武 汉 ４３００１０）
强度的比值 较 稳 定，７ｄ 龄 期 后 基 本 稳 定 在 １１０％ ～１１５％。长江科 学 院 大 量 的 试 验 结 果 表 明， 全 级 配碾压混凝土大试件的强度略高于湿筛小试件的强 度，究其 可 能 原 因 包 括：ａ．骨 料 最 大 粒 径 增 加， 大粒径骨料带来的内部缺陷增多，即骨料尺寸效应 降低混凝 土 抗 压 强 度。ｂ．骨 料 最 大 粒 径 增 加， 骨 料总表面积下降减少了过渡层的存在，同时大骨料 架构作用也 可 提 高 混 凝 土 抗 压 强 度。ｃ．全 级 配 碾 压混凝土用水量小，聚集于骨料表面的水分减少， 界面过渡区晶体生长约束较大、晶粒尺寸减小，因 而 碾 压 混 凝 土 的 界 面 过 渡 区 结 构 有 一 定 的 改 善 。ｄ． 骨料最大粒径增加，大骨料含量增加，混凝土含气 量下降，可 提 高 混 凝 土 抗 压 强 度。ｅ．试 件 尺 寸 效 应的影响，大尺寸试件比小尺寸试件抗压强度低。 湿筛小试件与全级配大试件抗压强度关系受上述５ 种因素的综合影响。与以往相比，现代碾压混凝土 中引气剂的大量使用是主要影响因素，计算表明湿 筛小试件中碾压混凝土的含气量约比全级配大试件 碾压混凝土中的含气量 高 １．５％ 左 右， 有 资 料 表 明 含气量 每 增 加 １％， 常 态 混 凝 土 强 度 下 降 ３％ ～ ５％，对碾压混 凝 土 的 影 响 尚 无 数 据， 由 于 碾 压 混

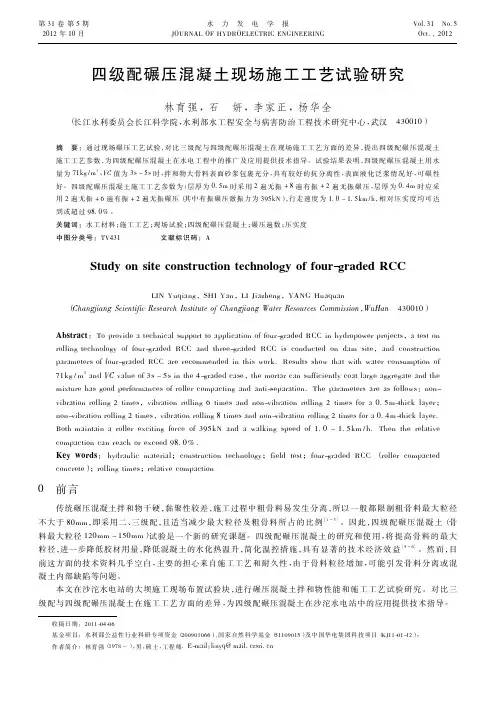

四级配碾压混凝土现场施工工艺试验

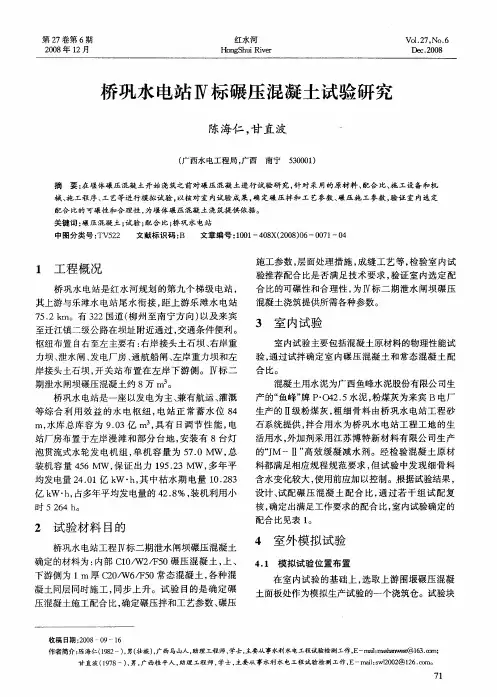

桥巩水电站Ⅳ标碾压混凝土试验研究
水 ｋ ｇ
９ ０ ８ ９ １６ ０ １６ ０
水 泥 ｋ ｇ
５ ５ ６ ０ １ ０３ １３ ３
粉煤灰 人工砂 ｋ ｇ
１３ Ｏ １１ １ ９ ２ ８ ５
大石 ｋ ｇ
６７ ５ ６１ ４ ６５ ５ ６０ ５
３ 室 内试验
室 内试 验 主要包括 混凝 土原材 料 的物理性 能试 验， 通过 试拌 确定 室 内碾压 混 凝 土 和 常态 混凝 土 配
合 比。
混 凝 土用水 泥为广 西鱼 峰水泥 股份有 限公 司生
桥 巩水 电站 是一 座 以发 电为 主 、 有航运 、 溉 兼 灌 等综 合 利 用 效 益 的水 电 枢纽 ， 站 正 常 蓄 水 位 ８ 电 ４ ｍ， 水库 总 库 容 为 ９０ ．３亿 ｍ３具 有 日调 节 性 能 ， ， 电 站 厂房 布置 于左岸 漫 滩 和 部 分 台 地 ， 装 有 ８台灯 安 泡 贯流 式水 轮发 电机 组 ， 机 容 量 为 ５ ． 单 ７０ＭＷ ， 总 装 机 容量 ４６ＭＷ ， 证 出力 １５２ ５ 保 ９ ．３ＭＷ ， 年 平 多 均 发 电量 ２ ．１亿 ｋ ・ ， 中枯 水 期 电量 １ ．８ ４０ Ｗ ｈ其 ０２ ３ 亿 ｋ ・， Ｗ ｈ 占多年平 均 发 电量 的 ４ ． ％， ２ ８ 装机 利 用 小
收稿 日期 ：０ ８—０ ２０ ９—１ ６
作者简介 ： 陈海仁（９２ ， 壮族 ）广西马山人， １８ ～）男（ ， 助理工程师， 学士， 主要从事水利水电工程试验检测工作 ， — ｍｌ ｍ ｈ ｖ ｔ ６ ． ； Ｅ ｒ ｉｒ ｓ ｎ， ＠１ ｏ ： ａ ￣ ３∞
甘直波 （９ ８ ， 广西桂平人 ， １７ 一） 男， 助理工程师 ， 学士 ， 主要从事水利水电工程试验检测工作， Ｅ—ｍａｌ ｗ１０ ２ ２ ．ｏ ｉｓ ２０ ＠１６ ｃｍ。 ：

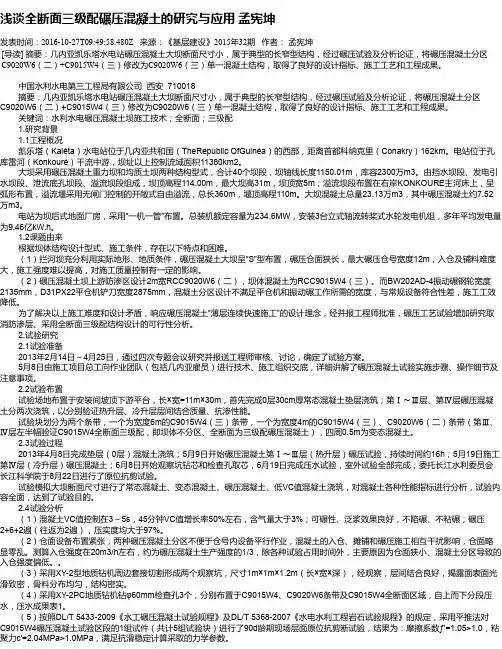

浅谈全断面三级配碾压混凝土的研究与应用 孟宪坤
浅谈全断面三级配碾压混凝土的研究与应用孟宪坤发表时间：2016-10-27T09:49:58.480Z 来源：《基层建设》2015年32期作者：孟宪坤[导读] 摘要：几内亚凯乐塔水电站碾压混凝土大坝断面尺寸小，属于典型的长窄型结构，经过碾压试验及分析论证，将碾压混凝土分区C9020W6（二）+C9015W4（三）修改为C9020W6（三）单一混凝土结构，取得了良好的设计指标、施工工艺和工程成果。
中国水利水电第三工程局有限公司西安 710018摘要：几内亚凯乐塔水电站碾压混凝土大坝断面尺寸小，属于典型的长窄型结构，经过碾压试验及分析论证，将碾压混凝土分区C9020W6（二）+C9015W4（三）修改为C9020W6（三）单一混凝土结构，取得了良好的设计指标、施工工艺和工程成果。
关键词：水利水电碾压混凝土坝施工技术；全断面；三级配 1.研究背景1.1工程概况凯乐塔（Kaléta）水电站位于几内亚共和国（TheRepublic OfGuinéa）的西部，距离首都科纳克里（Conakry）162km。
电站位于孔库雷河（Konkouré）干流中游，坝址以上控制流域面积11380km2。
大坝采用碾压混凝土重力坝和均质土坝两种结构型式，合计40个坝段，坝轴线长度1150.01m，库容2300万m3。
由挡水坝段、发电引水坝段、泄流底孔坝段、溢流坝段组成，坝顶高程114.00m，最大坝高31m，坝顶宽5m；溢流坝段布置在右岸KONKOURE主河床上，呈弧形布置，溢流堰采用无闸门控制的开敞式自由溢流，总长360m，堰顶高程110m。
大坝混凝土总量23.13万m3，其中碾压混凝土约7.52万m3。
电站为坝后式地面厂房，采用“一机一管”布置。
总装机额定容量为234.6MW，安装3台立式轴流转桨式水轮发电机组，多年平均发电量为9.46亿kW.h。
1.2课题由来根据坝体结构设计型式、施工条件，存在以下特点和困难。
浅析沙沱水电站四级配碾压混凝土原位抗剪试验
浅析沙沱水电站四级配碾压混凝土原位抗剪试验摘要: 从物理意义上来讲，摩擦系数f＇是材料常数，无因次量，其量值仅决定于材料和工艺；粘聚力c＇是强度参数，不但决定于材料和工艺而且有尺寸效应。
二者是相对独立的物理量，由库仑定律联系起来，复合构成抗剪强度τ，即τ是复合量。
关键词：四级配碾压混凝土原位直剪伺服式Analysis of Shatuo Hydropower Station graded RCC in situ shear test( eight bureau of China's Hydropower Construction Research Institute of GuiyangWang Chunlei 550008 )Abstract: from the physical point of view, the friction coefficient of F ' is a material constant, dimensionless quantity, its value only depends on the material and technology; cohesion c ' is the strength parameters, not only depends on the material and process and size effect. The two is relatively independent of the physical quantity, by Coulomb law connection, composite shear strengthτ, namelyτis compound content. Key words: four grade roller compacted concrete in situ direct shear servo type1、工程概况乌江沙沱水电站混凝土现场工艺性碾压试验于2010年7月3日开始，到8月4日浇筑完毕。

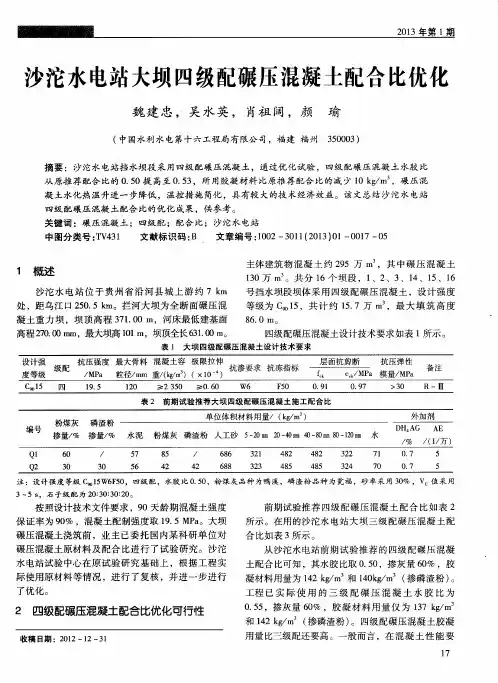

沙沱水电站大坝四级配碾压混凝土配合比优化
沙 沱 水 电站 位 于 贵 州 省 沿 河 县 城 上 游 约 ７ ｋ ｍ 处 ，距 乌江 口 ２ ５ ０ ． ５ ｋ ｍ。拦 河 大 坝 为全 断 面 碾压 混 凝 土重 力 坝 ，坝顶 高程 ３ ７ １ ． Ｏ ０ ｍ，河 床最 低建基 面
３—５ Ｓ ，石 子 级 配 为 ３ ０ ： ４ ０ ： ３ ０ 。
表 ４ 粗骨料物理力学性能
求 相 同 的情 况 下 ，四级 配碾 压 混 凝 土 胶 凝 材料 用 量 应 比三级 配胶凝 材 料 用 量 少 ，故 推 荐 的 四级配 碾 压 混 凝 土配合 比可 以进 一 步 优 化 ，以进 一 步 降低 混 凝
号挡 水坝 段 坝体 采 用 四级 配 碾 压 混 凝 土 ，设 计 强 度
等级为 ｃ 。 １ ５ ，共计 约 １ ５ ． ７万 ｍ ，最大填 筑高 度
８６ ． ０ ｍ。
高程 ２ ７ ０ ． ０ ０ ｍ ｌ ｎ ，最大坝高 １ ０ １ ｍ，坝顶全长６ ３ １ ． ０ ０ ｍ 。
１ ７
２ 四级配碾压混凝土 配合比优化可行性
收稿 日期 ：２ ０ １ ２—１ ２— ３ １
２ ０ １ ３年第 １期
注 ：设计强度等级 ｃ ９ ｏ １ ５ Ｗ６ Ｆ ５ ０ ，三级配 ，水胶 比 ０ ． ５ ５ ，粉 煤灰 品种 为鸭 溪 ，磷 渣粉 品种为瓮福 ，砂 率采用 ３ ０ ％ ，Ｖ 值 采用
四级配碾压混凝土设计技术要求如表 １ 所示 。
表 １ 大 坝 四 级 配 碾 压 混 凝 土 设 计 技 术 要 求
粉煤灰 磷渣粉 —— —— ———— ——— 堂垡 塑

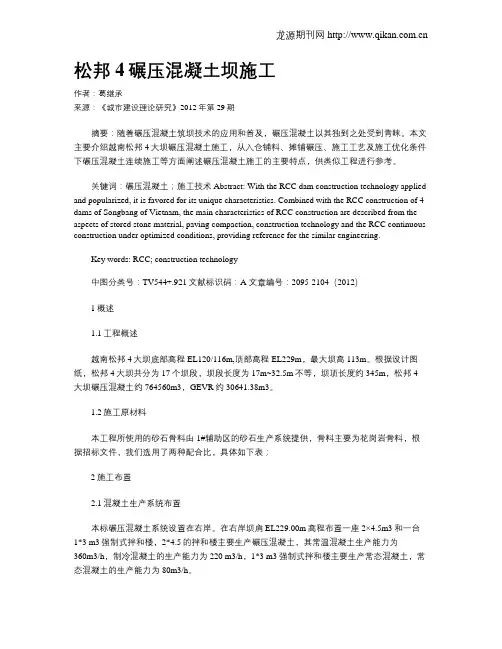

松邦4碾压混凝土坝施工
松邦4碾压混凝土坝施工作者：葛继承来源：《城市建设理论研究》2012年第29期摘要：随着碾压混凝土筑坝技术的应用和普及，碾压混凝土以其独到之处受到青睐。
本文主要介绍越南松邦4大坝碾压混凝土施工，从入仓铺料、摊铺碾压、施工工艺及施工优化条件下碾压混凝土连续施工等方面阐述碾压混凝土施工的主要特点，供类似工程进行参考。
关键词：碾压混凝土；施工技术 Abstract: With the RCC dam construction technology applied and popularized, it is favored for its unique characteristics. Combined with the RCC construction of 4 dams of Songbang of Vietnam, the main characteristics of RCC construction are described from the aspects of stored stone material, paving compaction, construction technology and the RCC continuous construction under optimized conditions, providing reference for the similar engineering.Key words: RCC; construction technology中图分类号：TV544+.921文献标识码：A 文章编号：2095-2104（2012）1概述1.1工程概述越南松邦4大坝底部高程EL120/116m,顶部高程EL229m，最大坝高113m。
根据设计图纸，松邦4大坝共分为17个坝段，坝段长度为17m~32.5m不等，坝顶长度约345m，松邦4大坝碾压混凝土约764560m3，GEVR约30641.38m3。
【精品】-居甫渡水电站大坝碾压混凝土施工质量控制
豆 丁 推 荐 ↓精 品 文 档居甫渡水电站大坝碾压混凝土施工质量控制Ξ季 峰,王 涛(中国水利水电建设工程咨询西北公司,陕西西安 710065)摘 要∶居甫渡水电站大坝碾压混凝土施工受当地独特的气候、地理、地质、交通等客观条件影响较大,由于严格控制混凝土原材料质量、施工工艺和温度等,检测结果表明大坝碾压混凝土的各项性能指标均满足设计要求。
关键词∶居甫渡;碾压混凝土;质量控制中图分类号∶T V512 文献标识码∶B 文章编号∶1006-3951(2009)04-0076-051 工程概述居甫渡水电站为李仙江干流七个梯级中的第五个梯级。
电站河段山高岭大,岸坡陡峻,河谷狭窄。
电站处于热带向亚热带过渡型气候,且复杂多变。
极端最高气温39.2℃,极端最低气温0.6℃。
拦河大坝为碾压混凝土重力坝,最大坝高95m ,坝顶长度320m ,坝顶高程525.00m 。
大坝主体混凝土93.96万m 3,其中碾压混凝土54.6万m 3。
2 碾压混凝土质量控制2.1 原材料2.1.1 水泥碾压混凝土在施工中先后采用了普洱天壁和元江滇王牌P.O42.5水泥,两种水泥的主要化学成分和水化热见表1、2。
元江滇王牌优于普洱天壁水泥,元江滇王水泥的MgO 含量为3.90%,具有微膨胀特性,对补偿混凝土收缩有利;水化热7d 小于293J/g ,达到国家中热水泥标准;水泥的各项物理力学指标均达到相应国家标准,见表3。
表1 水泥主要化学成分表Π%牌号S iO 2Fe 2O 3Al 2O 3CaO M g0S O 3总碱含量天壁21.86 3.66 6.9862.50.62 1.970.46滇王21.883.465.6660.573.902.10.42表2 水泥水化热检测结果表牌号水化热(3d )Π(J Πg )水化热(7d )Π(J Πg )天壁181.5272.0滇王2161026810表3 水泥物理力学性能检测结果表水泥类别细度Π%标准稠度用水量Π%凝结时间Πmin 初凝终凝抗折强度ΠMPa3d 28d 抗压强度ΠMPa3d 28d 安定性(雷氏夹法)普洱天壁P.O42.5元江滇王P.O42.5组数262626262626262626最大值6.828.2192239 5.79.027.451.7Π最小值 1.623.878122 4.2 6.916.442.9Π平均值 3.125.7128179 4.77.721.447.2合格组数808080808080808080最大值 4.625.9180246 6.38.625.751.8Π最小值 2.623.4107156 4.17.218.944.6Π平均值3.423.81442025.07.822.848.0合格2.1.2 掺合料大坝混凝土掺和料主要为TS 双掺料,其中T 料为云南新平县仙福钢铁集团有限公司水淬铁矿渣粉、S 料为云南景谷水泥厂石灰岩粉,在厂家按1∶1的比例(质量比)掺合后运至工地使用。
四级公路压实度评定标准
1总则1.0.1 目的为了加强准四级公路质量管理，统一工程质量检验评定尺度，保证工程质量，制定本标准。
1.0.2 适用范围本标准适用于准四级公路新建和改建工程的质量检验评定，受地形条件限制的其他乡村康庄工程经交通主管部门批准可参照本标准执行。
本标准适用于公路工程施工单位、监理单位、建设单位、质量检测机构和质量监督部门对公路工程质量的管理、监控和检验评定。
准四级公路质量检验评定应以本标准为准。
质量标准与其他规范不一致时，宜以颁布年份最新者为准。
在公路施工、质量管理和工程质量检验评定中，除应符合本标准外，尚应符合现行交通部、本省颁布的相关规范的规定。
2术语2.0.1 准四级公路是指一般能适应按各种车辆折合成小客车的远景设计年限内年平均昼夜交通量200辆以下，受地形条件限制的通村公路。
2.0.2检验对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
2.0.3评定依据检验结果对工程质量进行评分并确定其等级的活动。
2.0.4关键项目分项工程中对安全、卫生、环境保护和公众利益起决定性作用的实测项目。
2.0.5一般项目分项工程中除关键项目以外的实测项目。
2.0.6外观（质量）通过观察和必要的量测所反映的工程外在质量。
2.0.7权值对工程项目或检测指标根据其重要程度所赋予的数值。
3 工程质量评定3.1 一般规定3.1.1 根据建设任务、施工管理和质量检验评定的需要，应在施工准备阶段按本标准附录A将建设项目划分为单位工程、分部工程和分项工程。
施工单位、工程监理单位和建设单位应按相同的工程项目划分进行工程质量的监控和管理。
1 单位工程在建设项目中，根据签订的合同，具有独立施工条件的工程。
2 分部工程在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程。
3 分项工程在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程。
市政道路水泥混凝土路面施工质量控制_1
市政道路水泥混凝土路面施工质量控制发布时间：2021-07-13T04:44:00.846Z 来源：《中国科技人才》2021年第11期作者：马军利[导读] 水泥混凝土路面施工技术，作为道路建设主要方式之一，为延长路面的整体使用寿命，为民众提供安全可靠的交通服务。
为此，在水泥混凝土路面施工过程吗中，应当采取针对性的举措，消除施工质量隐患，提升道路整体水平与质量。
中交第四公路工程局海外事业部北京市 100102摘要：在市政道路水泥混凝土路面施工建设时，为实现对施工质量的高效率控制，达到项目施工建设预期效果与目标，应当从多个领域入手开展质量控制，如施工准备阶段、测量放样阶段、混合料拌制阶段、摊铺与振捣阶段、真空吸水阶段、抹平整平阶段、切缝与养护阶段等，保证市政道路工程建设的整体可行性与经济性。
本文就市政道路水泥混凝土路面施工质量控制对策进行分析探讨。
关键词：市政道路；水泥混凝土；施工质量；控制对策引言：水泥混凝土路面施工技术，作为道路建设主要方式之一，为延长路面的整体使用寿命，为民众提供安全可靠的交通服务。
为此，在水泥混凝土路面施工过程吗中，应当采取针对性的举措，消除施工质量隐患，提升道路整体水平与质量。
一、水泥混凝路面破坏类型及原因分析市政道路工程建设时，水泥混凝土路面应用广泛，由于多种因素影响，使得混凝土路面出现一定损坏，如露骨、裂缝、砂石离散。
为很好规避相关问题出现，应当对施工质量进行严格控制，保证路面的整体施工质量与安全。
通过对路面的使用实际情况进行解析可知，在水泥混凝土路面使用一定周期后，路面则会出现一定问题，如路面的底板变薄、路面稳定性下降、路面承载力下降，部分区域出现混凝土路面下沉，直接影响到路面的整体运行安全性与可靠性。
在路面项目施工建设时，应当对多种技术方案比较评估，进而选择最优施工方案，并对施工质量进行全过程管理控制，如水泥混凝土的拌制、浇筑振捣、养护管理等。
通过采取针对性的质量控制对策，以保证路面的施工质量与安全[1]。
浅谈碾压四级配混凝土芯样试验
浅谈碾压四级配混凝土芯样试验摘要贵州乌江沙沱水电站大坝四级配混凝土芯样试验检测关键词四级配碾压混凝土芯样1、概况沙沱水电站设计大坝高101m，坝长631m。
大坝从左到右为左岸挡水坝段、引水坝段、河床溢流坝段、通航坝段（垂直升船机，年通过能力334.3×104t）和右岸挡水坝段，共分为16个坝段。
左岸挡水坝段长161.78m（包括1#坝段～4#坝段），右岸挡水坝段长133.50m（包括14#坝段～16#坝段），拟在1#、2#、3#、14#、15#、16#坝段坝体内部采用C9015四级配碾压混凝土，上游面采用C9020三级配碾压混凝土及C9020三级配变态混凝土防渗。
岸坡及坝体下游50cm范围内采用C9015四级配变态混凝土。
六个坝段的C9015四级配碾压混凝土约15.7万m³。
2、钻芯取样试验2.1、钻芯取样及试验时间沙沱水电站四级配现场于2012年3月10日至2012年4月27日进行施工，钻头直径尺寸为φ219mm，取出芯样直径为φ198mm。
其中在3月24日，贵州乌江沙沱水电站大坝3#坝段四级碾压混凝土区（高程：EL368.13～349.59）成功取出一根直径φ198mm、长18.54米的四级配碾压混凝土芯样，一举改写国内国内碾压混凝土大坝取芯最长记录。
整个芯样表面较为光滑、骨料分布均匀、结构密实、层间结合良好。
2.2、芯样外观描述及质量评定2.2.1、芯样外观描述表1 芯样外观描述2.2.2、芯样质量评定2.2.2.1、芯样质量评定根据设计要求钻孔取样评定按《贵州乌江沙沱水电站大坝混凝土施工技术要求》，中相关规定执行。
根据对各孔芯样的外观描述及折断情况判断，对芯样的外观评价。
表2 芯样外观评价表2.3、芯样测试性能成果2.3.1、混凝土芯样容重将取出的混凝土芯样切割加工成为Φ200*400mm的圆柱体试件，然后按《水工碾压混凝土试验规程》中的试验方法进行容重试验，并同时测出混凝土芯样的含水率。
