金属学及热处理习题解

合集下载

《金属学与热处理》(版)课后习题答案

《金属学与热处理》(版)课后习题答案

第一章习题1.作图表示出立方晶系(1 2 3)、(0 -1 -2)、(4 2 1)等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向8.试证明面心立方晶格的八面体间隙半径为r=0.414R解:面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4,则a=4R/√2,代入上式有R=0.146X4R/√2=0.414R10.已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm,求1cm3中铁和铜的原子数。

解:室温下Fe为体心立方晶体结构,一个晶胞中含2个Fe原子,Cu为面心立方晶体结构,一个晶胞中含有4个Cu原子1cm3=1021nm3令1cm3中含Fe的原子数为N Fe,含Cu的原子数为N Cu,室温下一个Fe的晶胞题解为V Fe,一个Cu晶胞的体积为V Cu,则N Fe=1021/V Fe=1021/(0.286)3=3.5x1018N Cu=1021/V Cu=1021/(0.3607)3=2.8X101811.一个位错环能不能各个部分都是螺型位错或者刃型位错,试说明之。

解:不能,因为位错环上各点的位错运动方向是不一样的,而柏氏矢量的方向是确定的。

15.有一正方形位错线,其柏式矢量如图所示,试指出图中各段线的性能,并指出任性位错额外串排原子面所在的位置。

D CbA BAD、BC段为刃型位错;DC、AB段为螺型位错AD段额外半原子面垂直直面向里BC段额外半原子面垂直直面向外第二章习题1.证明均匀形核时,形成临界晶粒的ΔGk 与其体积V 之间的关系为ΔG k = V/2△G v证明:由均匀形核体系自由能的变化(1)可知,形成半径为r k的球状临界晶粒,自由度变化为(2)对(2)进行微分处理,有(3)将(3)带入(1),有(4)由于,即3V=r k S (5)将(5)带入(4)中,则有2.如果临界晶核是边长为a 的正方形,试求其△Gk 和a 的关系。

《金属学与热处理》课后答案完整版.docx

《金属学与热处理》课后答案完整版.docx

第一章金属的晶体结构1-1作图表示出立方晶系( 1 2 3[-2 1 1]、[3 4 6]等晶向。

)、(0 -1 -2)、(4 2 1)等晶面和[-1 0 2]、答:1-2 立方晶系的 {1 1 1}晶面构成一个八面体,试作图画出该八面体,并注明各晶面的晶面指数。

答:{1 1 1} 晶面共包括( 1 1 1 )、(-1 1 1 )、(1 -1 1 )、(1 1 -1 )四个晶面,在一个立方晶系中画出上述四个晶面。

1-3某晶体的原子位于正方晶格的节点上,其晶格常数为a=b≠ c,c=2/3a 。

今有一晶面在 X、Y、Z 坐标轴上的结局分别为 5 个原子间距、 2 个原子间距和 3个原子间距,求该晶面的晶面指数。

答:由题述可得: X 方向的截距为×2a/3=2a 。

取截距的倒数,分别为1/5a ,1/2a ,1/2a5a, Y 方向的截距为2a,Z 方向截距为3c=3化为最小简单整数分别为故该晶面的晶面指数为(2,5,5 255 )1-4 体心立方晶格的晶格常数为a,试求出( 1 0 0 )、( 1 1 0 )、(1 1 1 )晶面的面间距大小,并指出面间距最大的晶面。

答:H( 1 0 0) ==a/2 H( 1 1 0) ==√2a/2H)==√3a/6(111面间距最大的晶面为( 1 1 0 )1-5 面心立方晶格的晶格常数为a,试求出( 1 0 0 )、( 1 1 0 )、(1 1 1 )晶面的面间距大小,并指出面间距最大的晶面。

答:H( 1 0 0) ==a/2H( 1 1 0) ==√2a/4H( 1 1 1) ==√3a/3面间距最大的晶面为( 1 1 1 )注意:体心立方晶格和面心立方晶格晶面间距的计算方法是:1、体心立方晶格晶面间距:当指数和为奇数是H=,当指数和为偶数时 H=2、面心立方晶格晶面间距:当指数不全为奇数是H=,当指数全为奇数是H=。

1-6 试从面心立方晶格中绘出体心正方晶胞,并求出它的晶格常数。

金属学与热处理试题及答案

金属学与热处理试题及答案

复习自测题绪论及第一章金属的晶体结构自测题(一)区别概念1.屈服强度和抗拉强度;2.晶体和非晶体;3 刚度与强度(二)填空1.与非金属相比,金属的主要特性是2.体心立方晶胞原子数是,原子半径是,常见的体心立方结构的金属有。

3.设计刚度好的零件,应根据指标来选择材料。

是材料从状态转变为状态时的温度。

4 TK5 屈强比是与之比。

6.材料主要的工艺性能有、、和。

7 材料学是研究材料的、、和四大要素以及这四大要素相互关系与规律的一门科学;材料性能取决于其内部的,后者又取决于材料的和。

8 本课程主要包括三方面内容:、和。

(三)判断题1.晶体中原子偏离平衡位置,就会使晶体的能量升高,因此能增加晶体的强度。

( )2.因为面心立方和密排六方晶体的配位数和致密度都相同,因此分别具有这两种晶体结构的金属其性能基本上是一样的。

( )3.因为单晶体具有各向异性,多晶体中的各个晶粒类似于单晶体,由此推断多晶体在各个方向上的性能也是不相同的。

( )4.金属的理想晶体的强度比实际晶体的强度高得多。

5.材料的强度高,其硬度就高,所以其刚度也大。

(四)改错题1.通常材料的电阻随温度升高而增加。

3.面心立方晶格的致密度为0.68。

4.常温下,金属材料的晶粒越细小时,其强度硬度越高,塑性韧性越低。

5.体心立方晶格的最密排面是{100}晶面。

(五) 问答题1.从原子结合的观点来看,金属、陶瓷和高分子材料有何主要区别?在性能上有何表现?2.试用金属键结合的方式,解释金属具有良好导电性、导热性、塑性和金属光泽等基本特性。

(六) 计算作图题1.在一个晶胞中,分别画出室温纯铁(011)、(111)晶面及[111)、[011)晶向。

2.已知一直径为11.28mm,标距为50mm的拉伸试样,加载为50000N时,试样的伸长为0.04mm。

撤去载荷,变形恢复,求该试样的弹性模量。

3.已知a-Fe的晶格常数a=0.28664nm,γ-Fe的晶格常数a=0.364nm。

金属学与热处理复习题带答案

金属学与热处理复习题带答案

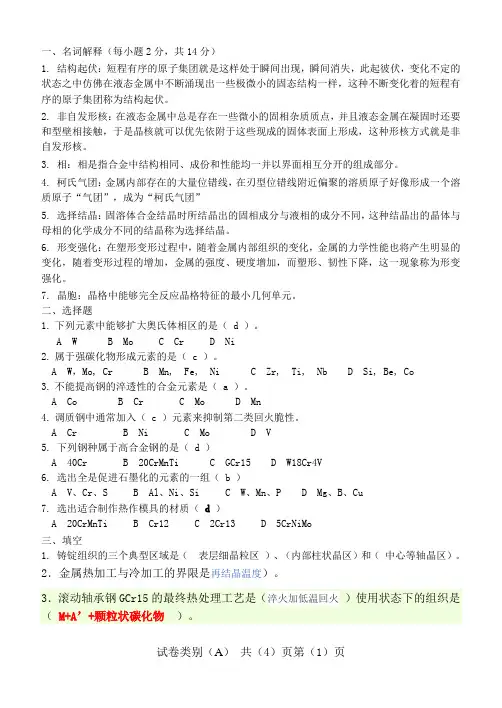

一、名词解释(每小题2分,共14分)1. 结构起伏:短程有序的原子集团就是这样处于瞬间出现,瞬间消失,此起彼伏,变化不定的状态之中仿佛在液态金属中不断涌现出一些极微小的固态结构一样,这种不断变化着的短程有序的原子集团称为结构起伏。

2. 非自发形核:在液态金属中总是存在一些微小的固相杂质质点,并且液态金属在凝固时还要和型壁相接触,于是晶核就可以优先依附于这些现成的固体表面上形成,这种形核方式就是非自发形核。

3. 相:相是指合金中结构相同、成份和性能均一并以界面相互分开的组成部分。

4. 柯氏气团:金属内部存在的大量位错线,在刃型位错线附近偏聚的溶质原子好像形成一个溶质原子“气团”,成为“柯氏气团”5. 选择结晶:固溶体合金结晶时所结晶出的固相成分与液相的成分不同,这种结晶出的晶体与母相的化学成分不同的结晶称为选择结晶。

6. 形变强化:在塑形变形过程中,随着金属内部组织的变化,金属的力学性能也将产生明显的变化,随着变形过程的增加,金属的强度、硬度增加,而塑形、韧性下降,这一现象称为形变强化。

7. 晶胞:晶格中能够完全反应晶格特征的最小几何单元。

二、选择题1.下列元素中能够扩大奥氏体相区的是( d )。

A WB MoC CrD Ni2.属于强碳化物形成元素的是( c )。

A W,Mo, CrB Mn, Fe, NiC Zr, Ti, NbD Si, Be, Co3.不能提高钢的淬透性的合金元素是( a )。

A CoB CrC MoD Mn4.调质钢中通常加入( c )元素来抑制第二类回火脆性。

A CrB NiC MoD V5. 下列钢种属于高合金钢的是( d )A 40CrB 20CrMnTiC GCr15D W18Cr4V6. 选出全是促进石墨化的元素的一组( b )A V、Cr、SB Al、Ni、SiC W、Mn、PD Mg、B、Cu7. 选出适合制作热作模具的材质( d )A 20CrMnTiB Cr12C 2Cr13D 5CrNiMo三、填空1. 铸锭组织的三个典型区域是(表层细晶粒区)、(内部柱状晶区)和(中心等轴晶区)。

金属学与热处理习题及答案

金属学与热处理习题及答案

金属学与热处理习题及答案金属学与热处理习题及答案金属学是研究金属材料的结构、性质和加工工艺的学科,而热处理则是指通过加热和冷却来改变金属材料的性质和结构。

在学习金属学和热处理的过程中,习题是非常重要的一部分,通过解答习题可以加深对知识的理解和掌握。

下面将给出一些金属学与热处理的习题及答案。

习题一:金属的晶体结构1. 金属的晶体结构有哪几种?2. 铁素体和奥氏体的晶体结构分别是什么?3. 钨的晶体结构是什么?答案:1. 金属的晶体结构有面心立方结构、体心立方结构和简单立方结构。

2. 铁素体的晶体结构为体心立方结构,奥氏体的晶体结构为面心立方结构。

3. 钨的晶体结构为简单立方结构。

习题二:金属的机械性能1. 什么是屈服强度和抗拉强度?2. 强度和韧性之间的关系是什么?3. 金属的硬度和强度有什么区别?答案:1. 屈服强度是指材料在受力过程中开始发生塑性变形的应力值,抗拉强度是指材料在拉伸过程中最大的抗拉应力值。

2. 强度和韧性是互相矛盾的,一般来说,材料的强度越高,韧性越低。

3. 金属的硬度是指材料抵抗局部压痕的能力,而强度是指材料抵抗外力破坏的能力。

习题三:热处理工艺1. 什么是退火和淬火?2. 淬火的目的是什么?3. 淬火过程中的冷却介质有哪些?答案:1. 退火是将金属材料加热到一定温度,然后缓慢冷却的过程,目的是消除材料内部的应力和改善其机械性能。

淬火是将金属材料加热到一定温度,然后迅速冷却的过程,目的是使材料具有高硬度和高强度。

2. 淬火的目的是通过迅速冷却来使材料的组织发生相变,从而提高材料的硬度和强度。

3. 淬火过程中常用的冷却介质有水、油和盐溶液等。

习题四:金属的腐蚀与防护1. 什么是金属的腐蚀?2. 金属腐蚀的原因有哪些?3. 防止金属腐蚀的方法有哪些?答案:1. 金属的腐蚀是指金属在与外界介质接触时,发生化学反应而使其性能和结构受到破坏的过程。

2. 金属腐蚀的原因主要有氧化、电化学腐蚀和化学腐蚀等。

金属学及热处理课后习题答案解析第六章

金属学及热处理课后习题答案解析第六章

第六章金属及合金的塑性变形和断裂2)求出屈服载荷下的取向因子,作出取向因子和屈服应力的关系曲线,说明取向因子对屈服应力的影响。

答:1)需临界临界分切应力的计算公式:τk=σs cosφcosλ,σs为屈服强度=屈服载荷/截面积需要注意的是:在拉伸试验时,滑移面受大小相等,方向相反的一对轴向力的作用。

当载荷与法线夹角φ为钝角时,则按φ的补角做余弦计算。

2)c osφcosλ称作取向因子,由表中σs和cosφcosλ的数值可以看出,随着取向因子的增大,屈服应力逐渐减小。

cosφcosλ的最大值是φ、λ均为45度时,数值为0.5,此时σs为最小值,金属最易发生滑移,这种取向称为软取向。

当外力与滑移面平行(φ=90°)或垂直(λ=90°)时,cosφcosλ为0,则无论τk数值如何,σs均为无穷大,表示晶体在此情况下根本无法滑移,这种取向称为硬取向。

6-2 画出铜晶体的一个晶胞,在晶胞上指出:1)发生滑移的一个滑移面2)在这一晶面上发生滑移的一个方向3)滑移面上的原子密度与{001}等其他晶面相比有何差别4)沿滑移方向的原子间距与其他方向有何差别。

答:解答此题首先要知道铜在室温时的晶体结构是面心立方。

1)发生滑移的滑移面通常是晶体的密排面,也就是原子密度最大的晶面。

在面心立方晶格中的密排面是{111}晶面。

2)发生滑移的滑移方向通常是晶体的密排方向,也就是原子密度最大的晶向,在{111}晶面中的密排方向<110>晶向。

3){111}晶面的原子密度为原子密度最大的晶面,其值为2.3/a2,{001}晶面的原子密度为1.5/a24)滑移方向通常是晶体的密排方向,也就是原子密度高于其他晶向,原子排列紧密,原子间距小于其他晶向,其值为1.414/a。

6-3 假定有一铜单晶体,其表面恰好平行于晶体的(001)晶面,若在[001]晶向施加应力,使该晶体在所有可能的滑移面上滑移,并在上述晶面上产生相应的滑移线,试预计在表面上可能看到的滑移线形貌。

金属学与热处理第二版课后习题参考答案

金属学与热处理第二版课后习题参考答案

金属学与热处理第一章习题1.作图表示出立方晶系1 2 3、0 -1 -2、4 2 1等晶面和-1 0 2、-2 1 1、3 4 6 等晶向3.某晶体的原子位于正方晶格的节点上,其晶格常数a=b≠c,c=2/3a;今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距,2个原子间距和3个原子间距,求该晶面的晶面参数;解:设X方向的截距为5a,Y方向的截距为2a,则Z方向截距为3c=3X2a/3=2a,取截距的倒数,分别为1/5a,1/2a,1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为2 5 54.体心立方晶格的晶格常数为a,试求出1 0 0、1 1 0、1 1 1晶面的晶面间距,并指出面间距最大的晶面解:1 0 0面间距为a/2,1 1 0面间距为√2a/2,1 1 1面间距为√3a/3 三个晶面晶面中面间距最大的晶面为1 1 07.证明理想密排六方晶胞中的轴比c/a=证明:理想密排六方晶格配位数为12,即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切,成正四面体,如图所示则OD=c/2,AB=BC=CA=CD=a因△ABC是等边三角形,所以有OC=2/3CE由于BC2=CE2+BE2则有CD2=OC2+1/2c2,即因此c/a=√8/3=8.试证明面心立方晶格的八面体间隙半径为r=解:面心立方八面体间隙半径r=a/2-√2a/4=面心立方原子半径R=√2a/4,则a=4R/√2,代入上式有R=√2=设有一刚球模型,球的直径不变,当由面心立方晶格转变为体心立方晶格时,试计算其体积膨胀;b经X射线测定,在912℃时γ-Fe的晶格常数为,α-Fe 的晶格常数为,当由γ-Fe转化为α-Fe时,求其体积膨胀,并与a比较,说明其差别的原因;解:a令面心立方晶格与体心立方晶格的体积及晶格常数分别为V面、V 踢与a面、a体,钢球的半径为r,由晶体结构可知,对于面心晶胞有4r=√2a面,a面=2√2/2r,V面=a面3=2√2r3对于体心晶胞有4r=√3a体,a体=4√3/3r,V体=a体3=4√3/3r3则由面心立方晶胞转变为体心立方晶胞的体积膨胀△V为△V=2×V体-V面=B按照晶格常数计算实际转变体积膨胀△V实,有△V实=2△V体-V面=2x3-3=实际体积膨胀小于理论体积膨胀的原因在于由γ-Fe转化为α-Fe时,Fe 原子的半径发生了变化,原子半径减小了;10.已知铁和铜在室温下的晶格常数分别为和,求1cm3中铁和铜的原子数; 解:室温下Fe为体心立方晶体结构,一个晶胞中含2个Fe原子,Cu为面心立方晶体结构, 一个晶胞中含有4个Cu原子1cm3=1021nm3令1cm3中含Fe的原子数为N Fe,含Cu的原子数为N Cu,室温下一个Fe 的晶胞题解为V Fe,一个Cu晶胞的体积为V Cu,则N Fe=1021/V Fe=1021/3=N Cu=1021/V Cu=1021/3=11.一个位错环能不能各个部分都是螺型位错或者刃型位错,试说明之;解:不能,看混合型位错13.试计算{110}晶面的原子密度和111晶向原子密度;解:以体心立方{110}晶面为例{110}晶面的面积S=a x √2a{110}晶面上计算面积S内的原子数N=2则{110}晶面的原子密度为ρ=N/S= √2a-2111晶向的原子密度ρ=2/√3a15.有一正方形位错线,其柏式矢量如图所示,试指出图中各段线的性能,并指出任性位错额外串排原子面所在的位置;D CbA BAD、BC段为刃型位错;DC、AB段为螺型位错AD段额外半原子面垂直直面向里BC段额外半原子面垂直直面向外第二章习题1.证明均匀形核时,形成临界晶粒的ΔGk 与其体积V 之间的关系为ΔG k = V/2△G v证明:由均匀形核体系自由能的变化1可知,形成半径为r k的球状临界晶粒,自由度变化为2对2进行微分处理,有3将3带入1,有4由于,即3V=r k S 5将5带入4中,则有2.如果临界晶核是边长为a 的正方形,试求其△Gk 和a 的关系;为什么形成立方晶核的△G k比球形晶核要大3.为什么金属结晶时一定要有过冷度,影响过冷度的因素是什么,固态金属融化时是否会出现过热,为什么答:由热力学可知,在某种条件下,结晶能否发生,取决于固相的自由度是否低于液相的自由度,即G =GS-GL<0;只有当温度低于理论结晶温度Tm 时,固态金属的自由能才低于液态金属的自由能,液态金属才能自发地转变为固态金属,因此金属结晶时一定要有过冷度; 影响过冷度的因素:影响过冷度的因素:1金属的本性,金属不同,过冷度大小不同;2金属的纯度,金属的纯度越高, 过冷度越大;3冷却速度,冷却速度越大,过冷度越大; 固态金属熔化时会出现过热度;原因:由热力学可知,在某种条件下,熔化能否发生,取决于液相自固态金属熔化时会出现过热度;原因:由度是否低于固相的自由度,即G = GL-GS<0;只有当温度高于理论结晶温度Tm 时,液态金属的自由能才低于固态金属的自由能,固态金属才能自发转变为液态金属,因此金属熔化时一定要有过热度;4.试比较均匀形核和非均匀形核的异同点;相同点:均匀形核与非均匀形核具有相同的临界晶核半径,非均匀形核的临界形核功也等于三分之一.不同点:非均匀形核要克服的位垒比均匀形核的小得多,在相变的形核过程通常都是非均匀形核优先进行;核心总是倾向于以使其总的表面能和应变能最小的方式形成,因而析出物的形状是总应变能和总表面能综合影响的结果;5.说明晶体成长形状与温度梯度的关系1、在正的温度梯度下生长的界面形态:光滑界面结晶的晶体,若无其它因素干扰,大多可以成长为以密排晶面为表面的晶体,具有规则的几何外形;粗糙界面结构的晶体,在正的温度梯度下成长时,其界面为平行于熔点等温面的平直界面,与散热方向垂直,从而使之具有平面状的长大形态,可将这种长大方式叫做平面长大方式;2、在负的温度梯度下生长的界面形态粗糙界面的晶体在负的温度梯度下生长成树枝晶体;主干叫一次晶轴或一次晶枝;其它的叫二次晶或三次晶;对于光滑界面的物质在负的温度梯度下长大时,如果杰克逊因子α不太大时可能生长为树枝晶,如果杰克逊因子α很大时,即使在负的温度梯度下,仍有可能形成规则形状的晶体;6.简述三晶区形成的原因及每个晶区的性能特点形成原因:1表层细晶区:低温模壁强烈地吸热和散热,使靠近模壁的薄层液体产生极大地过冷, 形成原因形成原模壁又可作为非均匀形核的基底,在此一薄层液体中立即产生大量的晶核,并同时向各个方向生长; 晶核数目多,晶核很快彼此相遇,不能继续生长,在靠近模壁处形成薄层很细的等轴晶粒区;2 柱状晶区:模壁温度升高导致温度梯度变得平缓;过冷度小,不能生成新晶核,但利于细晶区靠近液相的某些小晶粒长大;远离界面的液态金属过热,不能形核;垂直于模壁方向散热最快,晶体择优生长;3中心等轴晶区:柱状晶长到一定程度后,铸锭中部开始形核长大---中部液体温度大致是均匀的,每个晶粒的成长在各方向上接近一致,形成等轴晶;性能特点:1表层细晶区:组织致密,力学性能好;2柱状晶区:组织较致密,存在弱面,力学性能有方向性;3中心等轴晶区:各晶粒枝杈搭接牢固,无弱面,力学性能无方向性;7.为了得到发达的柱状晶区应采用什么措施,为了得到发达的等轴晶区应采取什么措施其基本原理如何答:为了得到发达的柱状晶区应采取的措施:1控制铸型的冷却能力,采用导热性好与热容量大的铸型为了得到发达的柱状晶区应采取的措施:材料,增大铸型的厚度,降低铸型的温度;2提高浇注温度或浇注速度;3提高熔化温度; 基本原理:基本原理:1铸型冷却能力越大,越有利于柱状晶的生长;2提高浇注温度或浇注速度,使温度梯度增大,有利于柱状晶的生长;3熔化温度越高,液态金属的过热度越大,非金属夹杂物溶解得越多, 非均匀形核数目越少,减少了柱状晶前沿液体中的形核的可能,有利于柱状晶的生长;为了得到发达的等轴晶区应采取的措施:为了得到发达的等轴晶区应采取的措施:1控制铸型的冷却能力,采用导热性差与热容量小的铸型材等轴晶区应采取的措施料,增大铸型的厚度,提高铸型的温度;2降低浇注温度或浇注速度;3降低熔化温度;基本原理:基本原理:1铸型冷却能力越小,越有利于中心等轴晶的生长;2降低浇注温度或浇注速度,使温度梯度减小,有利于等轴晶的生长;3熔化温度越低,液态金属的过热度越小,非金属夹杂物溶解得越少,非均匀形核数目越多,增加了柱状晶前沿液体中的形核的可能,有利于等轴晶的生长;第三章习题1.在正温度梯度下,为什么纯金属凝固时不能呈树枝状生长,而固溶体合金却能呈树枝状成长纯金属凝固时,要获得树枝状晶体,必需在负的温度梯度下;在正的温度梯度下,只能以平面状长大;而固溶体实际凝固时,往往会产生成分过冷,当成分过冷区足够大时,固溶体就会以树枝状长大;2.何谓合金平衡相图,相图能给出任一条件下的合金显微组织吗合金平衡相图是研究合金的工具,是研究合金中成分、温度、组织和性能之间关系的理论基础,也是制定各种热加工工艺的依据;其中二元合金相图表示二元合金相图表示在平衡状态下,合金的组成相或组织状态与温度、成分、压力之间关系的简明图解;平衡状态:合金的成分、质量份数不再随时间而变化的一种状态; 合金的极缓慢冷却可近似认为是平衡状态;三元合金相图是指独立组分数为3的体系,该体系最多可能有四个自由度,即温度、压力和两个浓度项,用三维空间的立体模型已不足以表示这种相图;若维持压力不变,则自由度最多等于3,其相图可用立体模型表示;若压力、温度同时固定,则自由度最多为2,可用平面图来表示;通常在平面图上用等边三角形有时也有用直角坐标表示的来表示各组分的浓度;不能,相图只能给出合金在平衡条件下存在的合金显微组织4.何谓成分过冷成分过冷对固溶体结晶时晶体长大方式和铸锭组织有何影响在固溶体合金凝固时,在正的温度梯度下,由于固液界面前沿液相中的成分有所差别,导致固液界面前沿的熔体的温度低于实际液相线温度,从而产生的过冷称为成分过冷;这种过冷完全是由于界面前沿液相中的成分差别所引起的;温度梯度增大,成分过冷减小; 成分过冷必须具备两个条件:第一是固~液界面前沿溶质的富集而引起成分再分配;第二是固~液界面前方液相的实际温度分布,或温度分布梯度必须达到一定的值;对合金而言,其凝固过程同时伴随着溶质再分配,液体的成分始终处于变化当中,液体中的溶质成分的重新分配改变了相应的固液平衡温度,这种关系有合金的平衡相图所规定;利用“成分过冷”判断合金微观的生长过程;第四章习题1.分析分析ωc=%,wc=%,wc=%的铁碳合金从液态平衡冷却到室温的转变过程;ωc=%: L---L+δ---δ→γ1495度---γ+L---γ----α+γ----γ→α727度---α+Fe3C; γ=A,α=F;下同ωc=%: L---γ+L---γ----α+γ----γ→α727度---α+Fe3C;ωc=%: L---γ+L---γ----Fe3C+γ----γ→α727度---α+Fe3C;室温下相组成物的相对含量:ωc=%,渗碳体相对含量= %,余量铁素体ωc=%,渗碳体相对含量= %,余量铁素体ωc=% 渗碳体相对含量= %,余量铁素体室温下组织组成物的相对含量:ωc=%,珠光体相对含量=余量铁素体ωc=%,珠光体相对含量= %,余量铁素体ωc=%,渗碳体相对含量= %,余量珠光体2.分析ωc=%、ωc=%的铁碳合金从液态到室温的平衡结晶过程,画出冷却曲线和组织转变示意图,并计算室温下的组织组成物和相组成物;解:下图表示ωc=%%的铁碳合金从液态到室温的平衡结晶过程:下图表示ωc=%的铁碳合金从液态到室温的平衡结晶过程:3.计算铁碳合金中二次渗碳体和三次渗碳体最大可能含量;答:铁碳合金中二次渗碳体即Fe3CⅡ的最大可能含量产生在%C的铁碳合金中,因此Fe3CⅡmax=/x100%=%三次渗碳体即Fe3CⅢ的可能最大含量在%C的铁碳合金中,因此Fe3CⅢmax/x100%=%4.分别计算莱氏体中共晶渗碳体、二次渗碳体、共析渗碳体的含量;解:在莱氏体中,Fe3C共晶%=/100%=%Fe3CⅡ%=//100%=%Fe3C共析%=/%/100%=%5.为了区分两种弄混的钢,工人分别将A、B两块碳素钢试样加热至850 ℃保温后缓冷, 金相组织分别为:A试样的先共析铁素体面积为%,珠光体面积为%;B试样的二次渗碳体面积为%,珠光体面积为%;设铁素体和渗碳体的密度相同,铁素体的含碳量为零, 求A、B两种碳素钢的含碳量;解:这两个试样处理后都是得到的平衡态组织,首先判断A试样为亚共析钢,根据相图杠杆原理列出方程如下:/这样得到X=%,大概是45钢的成分范围;同理B试样为过共析钢/;X=%,大概是T12钢的范围,当然相应地还可以利用杠杆的另外一端来求了;6.利用Fe-FeC3相图说明铁碳合金的成分、组织和性能的关系;从相组成物的情况来看,铁碳合金在室温下的平衡组织均由铁素体和渗碳体组成,当碳质量分数为零时,合金全部由铁素体所组成,随着碳质量分数的增加,铁素体的量呈直线下降,到w c为%时降为零,相反渗碳体则由零增至100%;碳质量分数的变化不仅引起铁素体和渗碳体相对量的变化,而且两相相互组合的形态即合金的组织也将发生变化,这是由于成分的变化引起不同性质的结晶过程,从而使相发生变化的结果,由图3-35可见,随碳质量分数的增加,铁碳合金的组织变化顺序为:F→F+Fe3CⅢ→F+P→P→P+ Fe3CⅡ→P+ Fe3CⅡ+Le→Le→Le+ Fe3CⅠw c<%时的合金组织全部为铁素体,w c=%时全部为珠光体,w c=%时全部为莱氏体,w c=%时全部为渗碳体,在上述碳质量分数之间则为组织组成物的混合物;而且,同一种组成相,由于生成条件不同,虽然相的本质未变,但其形态会有很大的差异;如渗碳体,当w c<% 时,三次渗碳体从铁素体中析出,沿晶界呈小片状分布;经共析反应生成的共析渗碳体与铁素体呈交替层片状分布;从奥氏体中析出的二次渗体则以网状分布于奥氏体的晶界;共晶渗碳体与奥氏体相关形成,在莱氏体中为连续的基体,比较粗大,有时呈鱼骨状;从液相中直接析出的一次渗碳体呈规则的长条状;可见,成分的变化,不仅引起相的相对量的变化,而且引起组织的变化,从而对铁碳合金的性能产生很大的影响;1切削加工性能钢中碳质量分数对切削加工性能有一定的影响;低碳钢的平衡结晶组织中铁素体较多,塑性、韧性很好,切削加工时产生的切削热较大,容易黏刀,而且切屑不易折断,影响表面粗糙度,因此,切削加工性能不好;高碳钢中渗碳体较多,硬度较高,严重磨损刀具,切削性能也不好;中碳钢中铁素体与渗碳体的比例适当,硬度与塑性也比较适中,切削加工性能较好;一般说来,钢的硬度在170~250HBW时切削加工性能较好;2压力加工性能金属压力加工性能的好坏主要与金属的锻造性有关;金属的锻造性是指金属在压力加工时能改变形状而不产生裂纹的性能;钢的锻造性主要与碳质量分数及组织有关,低碳钢的锻造性较好,随着碳质量分数的增加,锻造性逐渐变差;由于奥氏体具有良好的塑性,易于塑性变形,钢加热到高温获得单相奥氏体组织时可具有良好的锻造性;白口铸铁无论在低温或高温,其组织都是以硬而脆的渗碳体为基体,锻造性很差,不允许进行压力加工;3铸造性能随着碳质量分数的增加,钢的结晶温度间隔增大,先结晶形成的树枝晶阻碍未结晶液体的流动,流动性变差;铸铁的流动性要好于钢,随碳质量分数的增加,亚共晶白口铁的结晶温度间隔缩小,流动性随之提高;过共晶白口铁的流动性则随之降低;共晶白口铁的结晶温度最低,又是在恒温下结晶,流动性最好;碳质量分数对钢的收缩性也有影响,一般说来,当浇注温度一定时,随着碳质量分数的增加,钢液温度与液相线温度差增加,液态收缩增大;同时,碳质量分数增加,钢的凝固温度范围变宽,凝固收缩增大,出现缩孔等铸造缺陷的倾向增大;此外,钢在结晶时的成分偏析也随碳质量分数的增加而增大; 相图有哪些应用,又有哪些局限性答:铁—渗碳体相图的应用:1在钢铁选材方法的应用;2在铸造工艺方法的应用;3在热锻、热轧、热锻工艺方法的应用;4在热处理工艺方法的应用;渗碳体相图的局限性:1只反映平衡相,而非组织;2只反映铁二元合金中相的平衡;3不能用来分析非平衡条件下的问题第五章习题1.试在A、B、C 成分三角形中,标出注下列合金的位置:1ωC=10%,ωC=10%,其余为A;2ωC=20%,ωC=15%,其余为A;3ωC=30%,ωC=15%,其余为A;4ωC=20%,ωC=30%,其余为A;5ωC=40%,A和B组元的质量比为1:4;6ωA=30%,A和B组元的质量比为2:3;解:6设合金含B 组元为WB,含C 组元为WC,则WB/WC=2/3WB+WC=130% 可求WB=42%,WC=28%;2.在成分三角形中标注P ωA=70%、ωB=20%、ωC=10%;QωA=30%、ωB=50%、ωC=20%;NωA=30%、ωB=10%、ωC=60%合金的位置,然后将5kgP合金、5kgQ合金和10kgN合金熔合在一起,试问新合金的成分如何解:设新合金的成分为ω新A、ω新B、ω新C ,则有ω新A=5×ωP A+5×ωQ A+10×ωN A/5+5+10=5×70%+5×30%+10×30%/20=% ;ω新B=5×ωP A+5×ωQ A+10×ωN A/5+5+10=5×20%+5×50%+10×10%/20=% ;ω新C=5×ωP A+5×ωQ A+10×ωN A/5+5+10=5×10%+5×20%+10×60%/20=%;所以,新合金的成分为:ω新A =%、ω新B =%、ω新C =%;第六习题1.计算方法τk=σs·cosλcosφ=F/A cosλcosφ4. 试用多晶体的塑性变形过程说明金属晶粒越细强度越高、塑性越好的原因是什么答:由Hall-Petch 公式可知,屈服强度σs 与晶粒直径平方根的倒数d v2呈线性关系; 在多晶体中,滑移能否从先塑性变形的晶粒转移到相邻晶粒主要取决于在已滑移晶粒晶界附近的位错塞积群所产生的应力集中能否激发相邻晶粒滑移系中的位错源,使其开动起来,从而进行协调性的多滑移; 由τ=nτ0知,塞积位错数目n越大,应力集中τ越大;位错数目n与引起塞积的晶界到位错源的距离成正比;晶粒越大,应力集中越大,晶粒小,应力集中小,在同样外加应力下,小晶粒需要在较大的外加应力下才能使相邻晶粒发生塑性变形; 在同样变形量下,晶粒细小,变形能分散在更多晶粒内进行,晶粒内部和晶界附近应变度相差较小,引起的应力集中减小,材料在断裂前能承受较大变形量,故具有较大的延伸率和断面收缩率;另外,晶粒细小,晶界就曲折,不利于裂纹传播,在断裂过程中可吸收更多能量,表现出较高的韧性;6.滑移和孪生有何区别,试比较它们在塑性变形过程的作用;答:区别:1滑移:一部分晶体沿滑移面相对于另一部分晶体作切变,切变时原子移动的距离是滑移方向原区别:区别子间距的整数倍;孪生:一部分晶体沿孪生面相对于另一部分晶体作切变,切变时原子移动的距离不是孪生方向原子间距的整数倍;2滑移:滑移面两边晶体的位向不变;孪生:孪生面两边的晶体的位向不同,成镜面对称;3滑移:滑移所造成的台阶经抛光后,即使再浸蚀也不会重现;孪生:由于孪生改变了晶体取向,因此孪生经抛光和浸蚀后仍能重现;4滑移:滑移是一种不均匀的切变,它只集中在某些晶面上大量的进行,而各滑移带之间的晶体并未发生滑移;孪生:孪生是一种均匀的切变,即在切变区内与孪生面平行的每一层原子面均相对于其毗邻晶面沿孪生方向位移了一定的距离;作用:晶体塑性变形过程主要依靠滑移机制来完成的;孪生对塑性变形的贡献比滑移小得多,但孪生改变了部分晶体的空间取向,使原来处于不利取向的滑移系转变为新的有利取向,激发晶体滑移;7.试述金属塑性变形后组织结构与性能之间的关系,阐明加工硬化在机械零构件生产和服役过程中的重要试述金属塑性变形后组织结构与性能之间的关系, 意义;答:关系:随着塑性变形程度的增加,位错密度不断增大,位错运动阻力增加,金属的强度、硬度增加,而关系:关系塑性、韧性下降;重要意义:1提高金属材料的强度;2是某些工件或半成品能够加工成形的重要因素;3提高零件或构件在使用过程中的安全性;8.金属材料经塑性变形后为什么会保留残留内应力研究这部分残留内应力有什么实际意义金属材料经塑性变形后为什么会保留残留内应力研究这部分残留内应力有什么实际意义答:残余内应力存在的原因1塑性变形使金属工件或材料各部分的变形不均匀,导致宏观变形不均匀;2塑性变形使晶粒或亚晶粒变形不均匀,导致微观内应力;3塑性变形使金属内部产生大量的位错或空位,使点阵中的一部分原子偏离其平衡位置,导致点阵畸变内应力;实际意义:可以控制材料或工件的变形、开裂、应力腐蚀;可以利用残留应力提高工件的使用寿命;9.何谓脆性断裂和塑性断裂,若在材料中存在裂纹时,试述裂纹对脆性材料和塑性材料断裂过程中的影响;答:塑性断裂又称为延性断裂,断裂前发生大量的宏观塑性变形,断裂时承受的工程应力大于材料的屈服强度;在塑性和韧性好的金属中,通常以穿晶方式发生塑性断裂,在断口附近会观察到大龄的塑性变形痕迹,如缩颈;金属脆性断裂过程中,极少或没有宏观塑性变形,但在局部区域任然存在着一定的微观塑性变形;断裂时承受的工程应力通常不超过材料的屈服强度,甚至低于按宏观强度理论确定的许用应力,因此又称为低应力断裂;在塑性材料中,断裂是胃口形成、扩大和连接的过程,在打的应力作用下,基体金属产生塑性变形后,在基体和非金属夹杂物、析出相粒子周围产生应力集中,使界面拉开,或使异相颗粒折断形成微孔;微孔扩大和链接也是基体金属塑性变形的结果;当微孔扩大到一定的程度,相邻微孔见的金属产生较大的塑性变形后就发生微观塑性失稳,就像宏观实验产生缩颈一样,此时微孔将迅速扩大,直至细缩成一线,最后由于金属与金属件的连线太少,不足以承载而发生断裂;脆性材料中,由于断裂前既无宏观塑性变形,又无其他预兆,并且一旦开裂后,裂纹扩展迅速,造成整体断裂或河大的裂口,有时还产生很多碎片,容易导致严重事故;10.何谓断裂韧度,它在机械设计中有何作用答:在弹塑性条件下,当应力场强度因子增大到某一临界值,裂纹便失稳扩展而导致材料断裂,这个临界或失稳扩展的应力场强度因子即断裂韧度;它反映了材料抵抗裂纹失稳扩展即抵抗脆断的能力,是材料的力学性能指标;第七章习题1.用冷拔铜丝制成导线,冷拔之后应如何处理,为什么答:冷拔之后应该进行退火处理;因为冷拔是在再结晶温度以下进行加工,因此会引起加工硬化,所以要通过回复再结晶,使金属的强度和硬度下降,提高其塑性;2.一块厚纯金属板经冷弯并再结晶退火后,试画出界面上的显微组织示意图;3.已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃,试估算其再结晶温度;解:T再=σT m,其中σ=~,取σ =,则W、Fe、Cu的再结晶温度分别为3399℃×=1 ℃、1538℃×=℃和1083℃×=℃4.说明以下概念的本质区别:1一次再结晶和二次再结晶;2再结晶时晶核长大和再结晶后晶粒长大;解:1再结晶:当退火温度足够高、时间足够长时,在变形金属或合金的显微组织中,产生无应变的新晶粒──再结晶核心;新晶粒不断长大,直至原来的变形组织完全消失,金属或合金的性能也发生显着变化,这一过程称为再结。

金属学与热处理习题解答

金属学与热处理习题解答

⾦属学与热处理习题解答⾦属学与热处理习题及参考解⼀、论述四种强化的强化机理、强化规律及强化⽅法。

1、形变强化形变强化:随变形程度的增加,材料的强度、硬度升⾼,塑性、韧性下降的现象叫形变强化或加⼯硬化。

机理:随塑性变形的进⾏,位错密度不断增加,因此位错在运动时的相互交割加剧,结果即产⽣固定的割阶、位错缠结等障碍,使位错运动的阻⼒增⼤,引起变形抗⼒增加,给继续塑性变形造成困难,从⽽提⾼⾦属的强度。

规律:变形程度增加,材料的强度、硬度升⾼,塑性、韧性下降,位错密度不断增加,根据公式Δσ=αbGρ1/2,可知强度与位错密度(ρ)的⼆分之⼀次⽅成正⽐,位错的柏⽒⽮量(b)越⼤强化效果越显著。

⽅法:冷变形(挤压、滚压、喷丸等)。

形变强化的实际意义(利与弊):形变强化是强化⾦属的有效⽅法,对⼀些不能⽤热处理强化的材料可以⽤形变强化的⽅法提⾼材料的强度,可使强度成倍的增加;是某些⼯件或半成品加⼯成形的重要因素,使⾦属均匀变形,使⼯件或半成品的成形成为可能,如冷拔钢丝、零件的冲压成形等;形变强化还可提⾼零件或构件在使⽤过程中的安全性,零件的某些部位出现应⼒集中或过载现象时,使该处产⽣塑性变形,因加⼯硬化使过载部位的变形停⽌从⽽提⾼了安全性。

另⼀⽅⾯形变强化也给材料⽣产和使⽤带来⿇烦,变形使强度升⾼、塑性降低,给继续变形带来困难,中间需要进⾏再结晶退⽕,增加⽣产成本。

2、固溶强化随溶质原⼦含量的增加,固溶体的强度硬度升⾼,塑性韧性下降的现象称为固溶强化。

强化机理:⼀是溶质原⼦的溶⼊,使固溶体的晶格发⽣畸变,对滑移⾯上运动的位错有阻碍作⽤;⼆是位错线上偏聚的溶质原⼦形成的柯⽒⽓团对位错起钉扎作⽤,增加了位错运动的阻⼒;三是溶质原⼦在层错区的偏聚阻碍扩展位错的运动。

所有阻⽌位错运动,增加位错移动阻⼒的因素都可使强度提⾼。

固溶强化规律:①在固溶体溶解度范围内,合⾦元素的质量分数越⼤,则强化作⽤越⼤;②溶质原⼦与溶剂原⼦的尺⼨差越⼤,强化效果越显著;③形成间隙固溶体的溶质元素的强化作⽤⼤于形成置换固溶体的元素;④溶质原⼦与溶剂原⼦的价电⼦数差越⼤,则强化作⽤越⼤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

金属学与热处理总结一、金属的晶体结构重点内容:面心立方、体心立方金属晶体结构的配位数、致密度、原子半径,八面体、四面体间隙个数;晶向指数、晶面指数的标定;柏氏矢量具的特性、晶界具的特性。

基本内容:密排六方金属晶体结构的配位数、致密度、原子半径,密排面上原子的堆垛顺晶胞:在晶格中选取一个能够完全反映晶格特征的最小的几何单元,用来分析原子排列的规律性,这个最小的几何单元称为晶胞。

金属键:失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来,这种结合方式称为金属键。

位错:晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。

位错的柏氏矢量具有的一些特性:①用位错的柏氏矢量可以判断位错的类型;②柏氏矢量的守恒性,即柏氏矢量与回路起点及回路途径无关;③位错的柏氏矢量个部分均相同。

刃型位错的柏氏矢量与位错线垂直;螺型平行;混合型呈任意角度。

晶界具有的一些特性:①晶界的能量较高,具有自发长大和使界面平直化,以减少晶界总面积的趋势;②原子在晶界上的扩散速度高于晶内,熔点较低;③相变时新相优先在晶界出形核;④晶界处易于发生杂质或溶质原子的富集或偏聚;⑤晶界易于腐蚀和氧化;⑥常温下晶界可以阻止位错的运动,提高材料的强度。

二、纯金属的结晶重点内容:均匀形核时过冷度与临界晶核半径、临界形核功之间的关系;细化晶粒的方法,铸锭三晶区的形成机制。

基本内容:结晶过程、阻力、动力,过冷度、变质处理的概念。

铸锭的缺陷;结晶的热力学条件和结构条件,非均匀形核的临界晶核半径、临界形核功。

相起伏:液态金属中,时聚时散,起伏不定,不断变化着的近程规则排列的原子集团。

过冷度:理论结晶温度与实际结晶温度的差称为过冷度。

变质处理:在浇铸前往液态金属中加入形核剂,促使形成大量的非均匀晶核,以细化晶粒的方法。

过冷度与液态金属结晶的关系:液态金属结晶的过程是形核与晶核的长大过程。

从热力学的角度上看,没有过冷度结晶就没有趋动力。

根据 T R k ∆∝1可知当过冷度T ∆为零时临界晶核半径R k 为无穷大,临界形核功(21T G ∆∝∆)也为无穷大。

临界晶核半径R k 与临界形核功为无穷大时,无法形核,所以液态金属不能结晶。

晶体的长大也需要过冷度,所以液态金属结晶需要过冷度。

细化晶粒的方法:增加过冷度、变质处理、振动与搅拌。

铸锭三个晶区的形成机理:表面细晶区:当高温液体倒入铸模后,结晶先从模壁开始,靠近模壁一层的液体产生极大的过冷,加上模壁可以作为非均质形核的基底,因此在此薄层中立即形成大量的晶核,并同时向各个方向生长,形成表面细晶区。

柱状晶区:在表面细晶区形成的同时,铸模温度迅速升高,液态金属冷却速度减慢,结晶前沿过冷都很小,不能生成新的晶核。

垂直模壁方向散热最快,因而晶体沿相反方向生长成柱状晶。

中心等轴晶区:随着柱状晶的生长,中心部位的液体实际温度分布区域平缓,由于溶质原子的重新分配,在固液界面前沿出现成分过冷,成分过冷区的扩大,促使新的晶核形成长大形成等轴晶。

由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。

三、二元合金的相结构与结晶 重点内容:杠杆定律、相律及应用。

基本内容:相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下的显微组织。

合金、成分过冷;非平衡结晶及枝晶偏析的基本概念。

相律:f = c – p + 1其中,f 为自由度数,c为组元数,p为相数。

伪共晶:在不平衡结晶条件下,成分在共晶点附近的亚共晶或过共晶合金也可能得到全部共晶组织,这种共晶组织称为伪共晶。

合金:两种或两种以上的金属,或金属与非金属,经熔炼或烧结、或用其它方法组合而成的具有金属特性的物质。

合金相:在合金中,通过组成元素(组元)原子间的相互作用,形成具有相同晶体结构与性质,并以明确界面分开的成分均一组成部分称为合金相。

四、铁碳合金重点内容:铁碳合金的结晶过程及室温下的平衡组织,组织组成物及相组成物的计算。

基本内容:铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。

钢的含碳量对平衡组织及性能的影响;二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算;五种渗碳体的来源及形态。

奥氏体与铁素体的异同点:相同点:都是铁与碳形成的间隙固溶体;强度硬度低,塑性韧性高。

不同点:铁素体为体心结构,奥氏体面心结构;铁素体最高含碳量为0.0218%,奥氏体最高含碳量为2.11%,铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到,奥氏体是由包晶或由液相直接析出的;存在的温度区间不同。

二次渗碳体与共析渗碳体的异同点。

相同点:都是渗碳体,成份、结构、性能都相同。

不同点:来源不同,二次渗碳体由奥氏体中析出,共析渗碳体是共析转变得到的;形态不同二次渗碳体成网状,共析渗碳体成片状;对性能的影响不同,片状的强化基体,提高强度,网状降低强度。

成分、组织与机械性能之间的关系:如亚共析钢。

亚共析钢室温下的平衡组织为F+P,F的强度低,塑性、韧性好,与F相比P强度硬度高,而塑性、韧性差。

随含碳量的增加,F 量减少,P量增加(组织组成物的相对量可用杠杆定律计算)。

所以对于亚共析钢,随含碳量的增加,强度硬度升高,而塑性、韧性下降五、三元合金相图重点内容:固态下无溶解度三元共晶相图投影图中不同区、线的结晶过程、室温组织。

基本内容:固态下无溶解度三元共晶相图投影图中任意点的组织并计算其相对量。

三元合金相图的成分表示法;直线法则、杠杆定律、重心法则。

六、金属及合金的塑性变形与断裂重点内容:体心与面心结构的滑移系;金属塑性变形后的组织与性能。

基本内容:固溶体强化机理与强化规律、第二相的强化机理。

霍尔——配奇关系式;单晶体塑性变形的方式、滑移的本质。

塑性变形的方式:以滑移和孪晶为主。

滑移:晶体的一部分沿着一定的晶面和晶向相对另一部分作相对的滑动。

滑移的本质是位错的移动。

体心结构的滑移系个数为12,滑移面:{110},方向<111>。

面心结构的滑移系个数为12,滑移面:{111},方向<110>。

金属塑性变形后的组织与性能:显微组织出现纤维组织,杂质沿变形方向拉长为细带状或粉碎成链状,光学显微镜分辨不清晶粒和杂质。

亚结构细化,出现形变织构。

性能:材料的强度、硬度升高,塑性、韧性下降;比电阻增加,导电系数和电阻温度系数下降,抗腐蚀能力降低等。

七、金属及合金的回复与再结晶重点内容:金属的热加工的作用;变形金属加热时显微组织的变化、性能的变化,储存能的变化。

基本内容:回复、再结的概念、变形金属加热时储存能的变化。

再结晶后的晶粒尺寸;影响再结晶的主要因素性能的变化规律。

变形金属加热时显微组织的变化、性能的变化:随温度的升高,金属的硬度和强度下降,塑性和韧性提高。

电阻率不断下降,密度升高。

金属的抗腐蚀能力提高,内应力下降。

再结晶:冷变形后的金属加热到一定温度之后,在原来的变形组织中重新产生了无畸变的新晶粒,而性能也发生了明显的变化,并恢复到完全软化状态,这个过程称之为再结晶。

热加工的主要作用(或目的)是:①把钢材加工成所需要的各种形状,如棒材、板材、线材等;②能明显的改善铸锭中的组织缺陷,如气泡焊合,缩松压实,使金属材料的致密度增加;③使粗大的柱状晶变细,合金钢中大块状碳化物初晶打碎并使其均匀分布;④减轻或消除成分偏析,均匀化学成分等。

使材料的性能得到明显的改善。

影响再结晶的主要因素:①再结晶退火温度:退火温度越高(保温时间一定时),再结晶后的晶粒越粗大;②冷变形量:一般冷变形量越大,完成再结晶的温度越低,变形量达到一定程度后,完成再结晶的温度趋于恒定;③原始晶粒尺寸:原始晶粒越细,再结晶晶粒也越细;④微量溶质与杂质原子,一般均起细化晶粒的作用;⑤第二相粒子,粗大的第二相粒子有利于再结晶,弥散分布的细小的第二相粒子不利于再结晶;⑥形变温度,形变温度越高,再结晶温度越高,晶粒粗化;⑦加热速度,加热速度过快或过慢,都可能使再结晶温度升高。

塑性变形后的金属随加热温度的升高会发生的一些变化:显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒,亚晶尺寸增大;储存能降低,内应力松弛或被消除;各种结构缺陷减少;强度、硬度降低,塑性、韧度提高;电阻下降,应力腐蚀倾向显著减小。

八、扩散重点内容:影响扩散的因素;扩散第一定律表达式。

基本内容:扩散激活能、扩散的驱动力。

柯肯达尔效应,扩散第二定律表达式。

柯肯达尔效应:由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。

影响扩散的因素:①温度:温度越高,扩散速度越大;② 晶体结构:体心结构的扩散系数大于面心结构的扩散系数; ③ 固溶体类型:间隙原子的扩散速度大于置换原子的扩散速度; ④ 晶体缺陷:晶体缺陷越多,原子的扩散速度越快;⑤ 化学成分:有些元素可以加快原子的扩散速度,有些可以减慢扩散速度。

扩散第一定律表达式:扩散第一定律表达式:dxdC D J -=其中,J 为扩散流量;D 为扩散系数;dxdC 为浓度梯度。

扩散的驱动力为化学位梯度,阻力为扩散激活能 九、钢的热处理原理重点内容:冷却时转变产物(P 、B 、M )的特征、性能特点、热处理的概念。

基本内容:等温、连续C-曲线。

奥氏体化的四个过程;碳钢回火转变产物的性能特点。

热处理:将钢在固态下加热到预定的温度,并在该温度下保持一段时间,然后以一定的速度冷却下来,让其获得所需要的组织结构和性能的一种热加工工艺。

转变产物(P 、B 、M )的特征、性能特点:片状P 体,片层间距越小,强度越高,塑性、韧性也越好;粒状P 体,Fe 3C 颗粒越细小,分布越均匀,合金的强度越高。

第二相的数量越多,对塑性的危害越大;片状与粒状相比,片状强度高,塑性、韧性差;上贝氏体为羽毛状,亚结构为位错,韧性差;下贝氏体为黑针状或竹叶状,亚结构为位错,位错密度高于上贝氏体,综合机械性能好;低碳马氏体为板条状,亚结构为位错,具有良好的综合机械性能;高碳马氏体为片状,亚结构为孪晶,强度硬度高,塑性和韧性差。

等温、连续C-曲线。

十、钢的热处理工艺重点内容:退火、正火的目的和工艺方法;淬火和回火的目的和工艺方法。

基本内容:淬透性、淬硬性、热应力、组织应力、回火脆性、回火稳定性、过冷奥氏体的概念。

淬火加热缺陷及其防止措施。

热应力:工件在加热(或冷却)时,由于不同部位的温度差异,导致热胀(或冷缩)的不一致所引起的应力称为热应力。

组织应力:由于工件不同部位组织转变不同时性而引起的内应力。

淬透性:是表征钢材淬火时获得马氏体的能力的特性。

可硬性:指淬成马氏体可能得到的硬度。

回火稳定性:淬火钢对回火时发生软化过程的抵抗能力。

回火脆性:钢在一定的温度范围内回火时,其冲击韧性显著下降,这种脆化现象叫做钢的回火脆性。

相关文档
最新文档
