PLC技术与应用习题
可编程控制技器技术及应用(三菱系列)课后习题答案
复习与思考题答案第一章1、PLC是可编程序逻辑控制器英文“Programmable Logical Controller ”的简称。
2、PLC的型号繁多，各种型号的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：①条件控制；②定时控制；③计数控制；；④步进控制；⑤数据处理；。
⑥通信和联网；⑦对控制系统的监控；3、与工控机相比，PLC具有以下独特的特点：①通用性强；②接线简单；③编程容易；④抗干扰能力强、可靠性高；⑤容量大，体积小，重量轻，功耗少，成本低，维修方便4、PLC的硬件主要有六部分组成： CPU( 中央处理器 ) 、存储器、输入 / 输出（ I/O ）接口电路、电源、外设接口、输入 / 输出（ I/O ）扩展接口。
CPU 的主要功能有：接收输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。
存储器主要用来存放系统程序、用户程序和数据。
输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效地消除环境中杂散电磁波等造成的干扰；输出接口电路将PLC的内部电路与外部负载电路进行电气隔离；电源部分的作用是为PLC内部和外部提供工作电源。
5、PLC的输入、输出信号开关量、模拟量、数字量。
6、PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。
7、PLC对电源的基本要求有：①能有效控制、消除电网电源带来的各种噪声；②不会因电源发生故障而导致其他部分产生故障；③能在较宽的电压波动范围内保持输出电压稳定；④电源本身的功耗应尽量能低，以降低整机的温升；⑤内部电源及PLC向外提供的电源与外部电源间应完全隔离；⑥有较强的自动保护功能。
8．PLC的系统程序有三种：①系统管理程序：由它决定系统的工作节拍，包括PLC运行管理（各种操作的时间分配安排）、存储空间管理（生成用户数据区）和系统自诊断管理（如电源、系统出错、程序语法等）。
《PLC应用技术实训教程习题及答案》
《PLC应用技术实训教程习题及答案》1.3 练习1. 与S7-200相比，S7-300在硬件和软件上有什么改进？2. 查阅资料，简述S7-300 CPU面板上的SF、FRCE、RUN、STOP指示灯的含义？3. 简述S7-300有哪些模块，各模块功能是什么？4. S7-300 各模块在机架插槽上的位置有什么规律？5. S7-300 I/O模块的地址如何分配？6. 通过动手新建项目“S7-300控制电机”，并进行硬件组态，硬件组态时使用电源模块PS307 2A，CPU选择315-2DP，输入模块为SM321 DI32×DC24V，输出模块选用SM322 DO32×DC24V/0.5A【答案】1. 与S7-200相比，S7-300在硬件和软件上有什么改进？答：1）硬件区别：S7-300为了适应大中型控制系统，而设计的更加模块化。
S7-200系列是整体式的，CPU模块、I/O模块和电源模块都在一个模块内，称为CPU模块；而S7-300系列的，从电源，I/O，CPU以及导轨都是单独模块。
实际上S7-200系列也是可以扩展的，一些小型系统不需要另外定制模块，S7-200系列的模块也有信号、通信、位控等模块。
S7-200系列的对机架没有什么概念，称之为导轨；为了便于分散控制，S7-300系列的模块装在一根导轨上的，称之为一个机架，与中央机架对应的是扩展机架，机架还在软件里反映出来。
S7-200系列的同一机架上的模块之间是通过模块正上方的数据接头联系的；而S7-300则是通过在底部的U型总线连接器连接的。
S7-300系列的I/O输入是接在前连接器上的，前连接器再接在信号模块上，而不是I/O信号直接接在信号模块上，这样可以更换信号模块而不用重新接线。
S7-300系列2DP的部分CPU带有profibus接口。
S7-300这样模块化的设计在大中型控制系统中极大的方便了系统的维护、设计乃至安装各个环节。
PLC编程试题
PLC编程训练

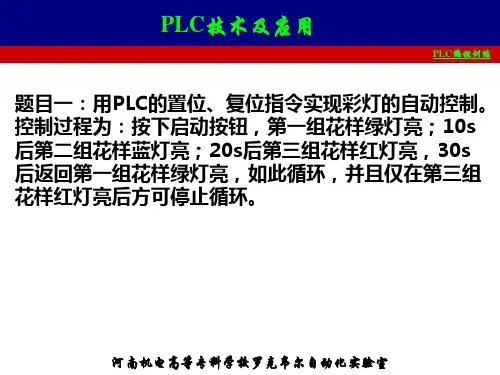

题目一：用PLC的置位、复位指令实现彩灯的自动控制。 控制过程为：按下启动按钮，第一组花样绿灯亮；10s 后第二组花样蓝灯亮；20s后第三组花样红灯亮，30s 后返回第一组花样绿灯亮，如此循环，并且仅在第三组 花样红灯亮后方可停止循环。
河南机电高等专科学校罗克韦尔自动化实验室
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
PLC编程训练
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
题目五：画出M0.0的波形图
PLC编程训练
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
PLC编程训练
河南机电高等专科学校罗克韦尔自动化实验室
题目六：
PLC技术及应用
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
PLC编程训练
问题1答案：S7-200 CPU的中央处理芯片数据长度为 32位。从CPU累加器AC0/AC1/AC2/AC3的数据长度 也可以看出。 问题2答案：程序扫描时间与用户程序的大小成正比。 《S7-200系统手册》中有每个指令所需执行时间的数 据。实际上很难事先预先精确计算出程序扫描时间，特 别是还没有开始编程序时。
题目八：如图所示，若传送带上20s内无产品通过则报 警，并接通Q0.0。试画出梯形图并写出指令表。
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
PLC编程训练
河南机电高等专科学校罗克韦尔自动化实验室
PLC技术及应用
PLC编程训练
题目九：如图所示为两组带机组成的原料运输自动化系 统，该自动化系统的启动顺序为：盛料斗D中无料，先启 动带机C，5s后再启动带机B，经过7s后再打开电磁阀 YV，该自动化系统停机的顺序恰好与启动顺序相反。试 完成梯形图设计。
PLC基础及应用练习题答案
PLC基础及应用练习题答案一、单项选择题1. D2.A3.B4.D5. A6.C7.B8.A9.C 10. D11. D 12.C 13.C 14.C 15. A 16.B 17.B 18.B 19.B 20.B21. A 22.A 23.D 24. C 25. A 26. D 27.C 28.D 29.C 30.B31.C 32.A 33.C 34.B 35.D 36.C 37.D 38.C 39.B 40. A41.C 42.C 43.B 44.A 45. B 46.D 47.C 48.D 49.A 50.B51.A 52.B 53.C 54.C 55.C 56.C 57.D 58.D 59.A 60.B61.A 62.B 63.D 64.C 65. A 66.B 67. D 68. D 69. B 70. B71.C 72.D 73.A 74.D 75.C 76.C 77.A 78.B79.A 80.C81. B 82.C 83.D 84.B 85.C 86.D 87.C 88.A 89. A 90. A91.A 92.D 93.C 94.C 95.C 96.D 97.C 98.C 99.A 100. C二、填空题1. 安装接线图2. 输入/输出（I/O）接口3. 十4.输出刷新阶段5. 步进流程图(SFC)6.选择性分支7.扫描周期8.晶体管输出9.系统自检程序 10.bit与子的混合11.并联电路块 12.NOP 13.用户程序 14.9 15.过载保护 16.10ms 17.24 18.STOP模式19.OFF状态20.驱动线圈 21. 24V 22.一般辅助继电器 23. 组合位 24. 初始25. 十六进制常数2 26. Y3 27. ZRST S20 S30 28.输出线圈 29. M8002 30.执行用户程序31.回零 32.输入输出点数 33. 24V 34. 9 35. 1 36.NOP 37.存储器 38.数据寄存器39.输出继电器 40.出栈指令MPP 41.一个扫描周期42.MRD 43. 响应时间 44.X0-X545. COM 46.PLC与PLC 47.500M 48.10%49.数字量 50.电气互锁三、判断改错题1. √2. ×（RST）3. √4. ×（八进制）5. √6. √7.×（可以）8. √ 9.（不允许）√ 10. √ 11. √ 12. ×（ ANB ）13. √ 14. √ 15.×（0表示正数1表示负数） 16. ×（自锁） 17. √ 18. ×（M8002）19. √20. √ 21. ×（加） 22. √ 23. ×（位元件）24. √ 25. ×（或非）四、简答题1.答：（1）功能的选择（2）基本单元的选择（3）编程方式2. 答：128代表输入输出的总点数，M代表基本单元，T代表晶体管输出，它的输入输出点数是128个。

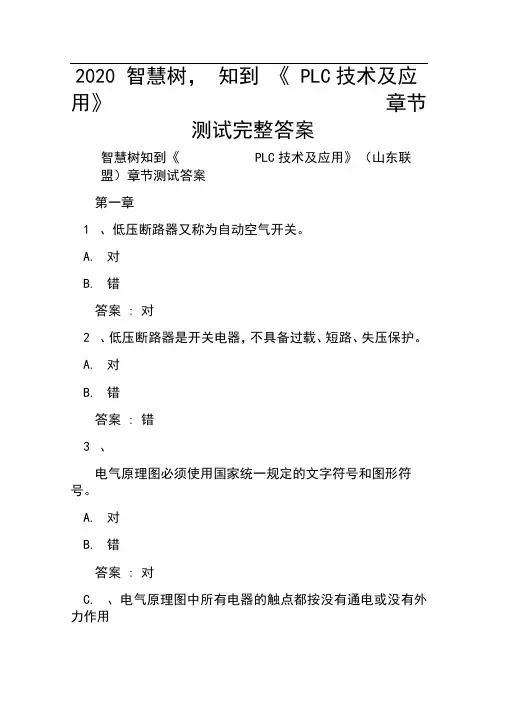

2020智慧树,知到《PLC技术及应用》章节测试完整答案
10、取整指令的梯形图指令的操作码是()
A.TRUNC
B.ROUND
C.EXP
D.LN
答案:A
11、中断分离指令的操作码是() 。
A.DISI
B.ENI
C.ATCH
D.DTCH
答案:D
12、 在执行查表指令的过程中，为了查找下一个符合条件的数据，
在激活查表指令前，必须先对INDX减 1。
A.对
A.对
B.错
答案:A
3 、定时器按照工作方式分为通电延时、断电延时和具有记忆通
电延时型。
A.对
B.错
答案:A
4 、 CPU224共有128个定时器，由T0到T127。
A.对
B.错
答案:B
5 、计数器分为增计数器、减计数器、增/ 减计数器。
A.对
B.错
答案:A
6 、 CTUD计数器的当前值大于等于预置数PV时置位，停止计数。
A.按钮
C.限位开关
D.传感器
答案:ABC
18、 选择序列用来表示系统的几个同时工作的独立部分的工作情
况。
A.对
B.错
答案:B
19、复杂的顺序功能图里可以既有选择序列，又有并行序列。
A.对
B.错
答案:A
20 、单序列顺序功能图中可以同时有两个活动步。
A.对
B.错
答案:B
A.对
B.错
答案:A
6 、在波形图中，用高电平表示1 状态，用低电平表示0 状态。
A.对
B.错
答案:A
7 、 1994年 5 月公布的IEC的PLC标准，顺序功能图被确定为PLC
位居首位的编程语言。
A.对
plc技术应用期末试卷及答案隆昌城关职业中学
plc技术应用期末试卷及答案隆昌城关职业中学1. 堆栈操作指令一般用于设计（）结构的梯形图程序 [单选题] *A．并联结构B．分支结构(正确答案)C．串联结构D．混联结构2. 下列助记符不属于堆栈指令的是（） [单选题] *A．PSHSB.RDSC.POPSD.POP(正确答案)3. “在线”菜单栏下可监控功能有几种（） [单选题] *A. 2种B.3种(正确答案)C.4种D.5种4. 下面哪种不属于PLC可编程语言（） [单选题] *A．指令表B．顺序功能图D．格式文本(正确答案)5. ANS指令的功能是（） [单选题] *A.实现多个指令块的“与”操作(正确答案)B.实现多个指令块的“或”操作C.实现两个操作数的“与”操作D.实现两个操作数的“或”操作6. 不符合PLC的编程规则的是 [单选题] *A.外部输入/输出继电器.内部继电器等器件的触点可多次重复使用。
B.梯形图每一行都要从左母线开始，线圈接在最右边。
C.线圈不能和右母线相连(正确答案)D.同一编号的线圈在一个程序的使用中使用两次称为双线圈输出7. 不属于可编程控制器的结构的是 [单选题] *A.中央处理器B.连接端子(正确答案)C.输入输出接口电路D.电源8. PLC主要应用于（） [单选题] *A.工业控制(正确答案)B.建筑设备C.通信工程9. 不是PLC输出点类型的有主要有哪些 [单选题] *A.继电器B.可控硅C.晶体管D.IC驱动电路(正确答案)10. PLC的工作方式是（）。
[单选题] *A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式(正确答案)11. 世界上第1台PLC诞生于（） [单选题] *A.日本松下公司，1970年B.美国数字设备公司，1969年(正确答案)C.美国通用汽车公司，1968年D.德国西门子公司，1969年12. AN指令的功能是（） [单选题] *A.逻辑“与”运算，串联一常闭触点B.逻辑“或”运算，串联一常闭触点C.逻辑“或”运算，串联一常开触点D.逻辑“与”运算，串联一常开触点(正确答案)13. 梯形图中的输出继电器线圈，在同一个程序中同一输出变量（） [单选题] *A.只能使用一次(正确答案)B.可以使用多次C.只能使用两次D.只能使用三次14. OT指令为（） [单选题] *A.初始加载指令B.初始加载非指令C.输出指令(正确答案)D.非指令15. ANS指令为（） [单选题] *A.与指令B.或指令C.组与指令(正确答案)D.组或指令16. POPS指令为（） [单选题] *A.推入堆栈指令B.读取堆栈指令C.弹出堆栈指令(正确答案)D.微分指令17. 输入继电器可以由外部信号驱动，也可以由内部指令来驱动。
《PLC应用技术》试题
PLC应用技术期中考试试题一、单选题（每小题3分，共30分）1.下列对PLC输入继电器的描述正确的是：（）A、输入继电器的线圈只能由外部信号来驱动。
B、输入继电器的线圈只能由程序来驱动。
C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动。
D、以上说法都不对。
2.下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确3.OR指令的作用是：（）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接4.一般公认的PLC发明时间为：（）A．1945 B．1968 C．1969 D．19705.用于驱动线圈的指令是：（）A、LDB、ANDC、ORD、OUT6.PLC的工作原理，概括而言，是按集中输入、集中输出、周期性（）的方式进行工作的。
A、并行扫描B、循环扫描C、一次扫描D、多次扫描6.为防止干扰，PLC输入电路一般由光电耦合电路进行隔离，光电耦合器由发光二极管和（）组成。
A、发光晶体管B、红外晶体管C、光敏晶体管D、热敏晶体管7.下列符号是FX系统基本单元晶闸管输出。
（）A 、FX2N-60MRB 、FX2N-48MTC 、FX2N-48MSD 、FX-16EYT-TB8.FX2N系统可编程序控制器能够产生一个初始脉冲特殊辅助继电器的是（）A 、M8011B 、M8002C 、M8012D 、M80009.FX2N系统PLC的基本指令中，（）指令是无操作元件的。
A 、ORB 、ORIC 、ORBD 、ORD二、判断题（每小题1分，共10分）1.PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（）2.语句表是PLC常用的一种编程语言。
( )3.PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。
plc应用技术习题答案
plc应用技术习题答案PLC应用技术习题答案PLC（Programmable Logic Controller）是一种广泛应用于工业自动化领域的控制设备，它能够根据预设的程序来实现自动化控制。
在学习和应用PLC技术的过程中，习题是一种常见的练习形式，通过解答习题可以帮助我们巩固理论知识，提高应用能力。
本文将为大家提供一些常见PLC应用技术习题的答案，希望能对大家的学习和应用有所帮助。
1. 题目：编写一个PLC程序，控制一个流水线上的三个工作站，要求每个工作站的工作时间分别为5秒、8秒和3秒，工作站之间需要有1秒的间隔时间。
答案：这道题目要求我们编写一个PLC程序来控制流水线上的三个工作站。
首先，我们需要定义三个计时器，分别设置为5秒、8秒和3秒。
然后，在每个计时器结束时，通过控制输出信号来控制对应工作站的启停。
在每个工作站的启动信号输出后，需要设置一个1秒的延时器来控制工作站之间的间隔时间。
最后，通过循环控制，使PLC程序能够一直运行下去。
2. 题目：一个工厂的生产线上有三个传送带，分别是A、B和C，每个传送带上都有一个传感器用于检测物料是否到达。
当A传送带上的物料到达时，需要启动B传送带；当B传送带上的物料到达时，需要启动C传送带。
请编写一个PLC程序来实现这个功能。
答案：这道题目要求我们编写一个PLC程序来实现传送带之间的联动控制。
首先，我们需要设置三个输入信号，分别对应A、B和C传送带上的传感器。
然后，在PLC程序中，通过逻辑判断语句，当A传送带上的传感器信号为真时，控制输出信号启动B传送带；当B传送带上的传感器信号为真时，控制输出信号启动C传送带。
通过这种方式，我们可以实现传送带之间的联动控制。
3. 题目：一个自动化仓库中有两个传送带，分别用于入库和出库操作。
当入库传送带上有物料到达时，需要启动出库传送带；当出库传送带上的物料被取走后，需要停止入库传送带。
请编写一个PLC程序来实现这个功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编程序控制器技术及应用第二版习题第一章可编程序控制器的基本组成及内部软元件1.1 PLC由哪些基本部分组成，试述它的工作原理。
答:PLC是一种将计算机技术及继电器控制概念结合起来、装有程序的工业控制用的计算机。
它主要由中央微处理器、存储器、输入/输出接口电路、电源等组成.1、中央微处理器(CPU） CPU是PLC的核心2、存储器存储器是存放系统程序、用户程序和数据的器件，包括只读存储器ROM和随机读写存储器RAM两类。
3、输入单元输入单元是PLC及外部输入设备之间的连接部件由于外部输入设备和输出设备所需的信号电平是多种多样的，而PLC内部CPU的处理的信息只能是标准电平，所以I/O单元要实现这种转换。
I/O单元一般都具有光电隔离和滤波功能，以提高PLC的抗干扰能力。
数字量输入单元直流输入交流输入交直流输入数字量输入单元中都有滤波电路和耦合隔离电路。
滤波电路主要起抗干扰作用,耦合隔离电路主要起抗干扰和产生标准信号的作用。
通常情况下,输入接口单元都使用PLC机内的直流电源供电,而不需再外接电源。
4、输出单元输出单元是PLC及驱动控制对象如接触器线圈、电磁阀线圈、指示灯等的连接部分数字量输出单元继电器输出型晶体管输出型双向晶闸管输出型继电器输出接口可驱动交流或直流负载,但其响应时间长，动作频率低；而晶体管输出和双向晶闸管输出接口的响应速度快,动作频率高，但前者只能用于驱动直流负载，后者只能用于交流负载。
5、电源单元PLC的电源是一将交流电压（AC 220V）变成CPU、存储器、输入、输出接口电路所需电压的电源部件。
6、模拟量输入输出单元模拟量输入输出一般要通过模拟量输入、输出模块及PLC基本单元连接。
7、输入输出扩展单元和扩展模块使用扩展单元或扩展模块。
以扩充PLC的输入输出点数。
1。
2 熟悉各类内部继电器，它的编号特点、作用、参数和梯形图的表示。
答：输入继电器（X）输入继电器的编号（地址号）按八进制编号：X0～X7,X10～X17，…。
无等效线圈供编程用，各点输入继电器都有任意对常开触点和常闭触点供PLC内部编程用.输出继电器（Y）输出继电器（Y）输出继电器的编号(地址号)按八进制编号：Y0～Y7，Y10Y17，…。
各点输出继电器都有一个等效线圈和任意对常开触点和常闭触点供PLC内部编程用。
辅助继电器（M）辅助继电器（M）有一等效线圈和任意对常开触点和常闭触点供PLC内部编程用。
辅助继电器分为一般用（型）,断电保持用（型）和特殊辅助继电器三种: （1）一般用辅助继电器一般用辅助继电器特点是：线圈得电触点动作，线圈失电触点复位。
FX2N型 PLC一般用辅助继电器的编号按十进制： M0～M499.(2）断电保持用辅助继电器断电保持用辅助继电器特点是：当停电时,线圈由后备锂电池维持，当再恢复接通供电时，它就能记忆停电前的状态。
FX2N型PLC断电保持用辅助继电器的编号 M500～M3071。
(3)特殊辅助继电器FX2N型PLC特殊辅助继电器的编号 M8000～M8255。
各个特殊辅助继电器都具有不同的功能。
常用的一些特殊辅助继电器有:M8000，常ON，作运行监视用（在运行中接通）；M8002,初始脉冲(仅在运行开始瞬间接通一脉冲周期）；M8011，产生10ms连续时钟脉冲M8012,产生100ms连续时钟脉冲；M8013，产生1s连续时钟脉冲.状态继电器是步进顺序控制中的重要软元件,它及步进顺控指令STL组合使用。
S继电器的状态只有“1”及“0”两种，当状态为“1"时，可驱动输出继电器或其它软元件.状态继电器S以十进制编号 .对FX2N型PLC的编号：初始化用 S0～S9 一般用 S10～S499断电保保持用 S500～S899 报警用 S900~S999 定时器（T)PLC的定时器是根据时钟脉冲累积计时的。
时钟脉冲一般有1ms，10ms，100ms等,因此， PLC的定时器有1ms,10ms，100ms定时器之分。
FX系列PLC的定时器有两类：通用定时器和积算定时器。
1)通用定时器通用定时器是指定时器线圈得电,开始延时,延时时间到，触点动作.线圈失电，触点复位。
2) 积算定时器积算定时器的特点是:当驱动定时器线圈的输入触点断开或停电时,积算定时器的当前值能保留。
当输入触点再次接通或复电时，计时继续。
当两次或多次时间累积之和等于设定值时，定时器的触点动作。
计数器(C)PLC的计数器具有计数功能。
它由等效的计数线圈、复位线圈、以及对应的常开常闭触点组成。
当复位线圈接通，计数器复位。
计数器线圈每接通一次，即每次从OFF→ON,计数器计数一次。
当计数器的当前值及设定值相同,计数器触点动作。
FX系列PLC的计数器分为16位增计数器，32位增/减计数器以及高速计数器三种：（1）16位增计数器16位增计数器是一种16位二进制加法计数器，其设定值由1～32767。
可由十进制常数K设定,也可由数据寄存器D的当前值设定.（2) 32位增/减计数器32位增/减计数器是32位二进制加法器。
其计数设定值为-2147483648～+2147483647(十进制常数K).32位增/减计数器的编号为C200~C234，它的增/减计数的方向由特殊辅助继电器M8200～M8234的ON/OFF而定。
(3)高速计数器（C235~C255）FX系列的高速计数器分为单相单向计数输入,单相双向计数输入和双相（A、B相）双输入三种。
它是以一种特定的输入方式（中断输入方式）进行计数的 , X0～X7为中断计数输入端..数据寄存器(D)数据寄存器是存贮数据的软元件。
这些寄存器都是16位的,可存贮16位二进制数，其最高位为符号位（0为正数，1为负数）。
一个存储器能处理的数值为—32768~+32767。
将两个相邻的寄存器组合可存储32位二进制数.如果指定低位（例如D0），则紧继低位地址号的高位（D1）便被自动占用。
低位指定一般用偶数软元件号（地址号）.32位寄存器可处理的数值为-2147483648～+2147483647。
FX系列PLC的数据寄存器可分为一般用、断电保持用和特殊用三类。
变址寄存器（V,Z）变址寄存器V、Z及普通用途的数据寄存器一样,是进行数据读入、写出的16位数据寄存器.将V和Z组合，可进行32位运算，此时V作为高位数据存储。
分别组成为（V0，Z0）,（V1、Z2）,（V2,Z2），…，(V7，Z7），指定Z为变址寄存器首址。
变址寄存器主要用于改变软元件地址号.1.3 熟悉定时器和计数器的工作特点，梯形图表示。
为何通用定时器的控制触点在定时器工作过程中要一直闭合，而计数器的控制触点在计数器工作过程中不能一直闭合？答:PLC的定时器是根据时钟脉冲累积计时的。
梯形图是（ T0 K60 )。
PLC的计数器具有计数功能。
计数器线圈每接通一次,即每次从OFF→ON，计数器计数一次。
当计数器的当前值及设定值相同，计数器触点动作。
梯形图是（C0 K10）.由于定时器线圈是根据时钟脉冲累积计时的所以工作过程中要一直闭合,时钟脉冲累积计时到触点才动作。
计数器线圈每接通一次，即每次从OFF→ON，计数器计数一次.当计数器的当前值及设定值相同，计数器触点动作.1。
4 辅助继电器M为什么不能驱动外部负载？试述辅助继电器M的分类及其编号特点。
答：辅助继电器（M）有一等效线圈和任意对常开触点和常闭触点供PLC内部编程用.辅助继电器分为一般用（型），断电保持用（型）和特殊辅助继电器三种: (1）一般用辅助继电器（M0—-M499)（2)断电保持用辅助继电器 (M500～M3071)(3）特殊辅助继电器( M8000～M8255）1.5 数据寄存器D的常用功能是什么？如何用D作为定时器和计数器的设定值？答:数据寄存器是存贮数据的软元件。
这些寄存器都是16位的,可存贮16位二进制数,其最高位为符号位（0为正数，1为负数）。
一个存储器能处理的数值为—32768～+32767。
将两个相邻的寄存器组合可存储32位二进制数.如果指定低位（例如D0），则紧继低位地址号的高位（D1)便被自动占用。
低位指定一般用偶数软元件号（地址号）。
32位寄存器可处理的数值为-2147483648~+2147483647。
定时器，计数器的设定值可以用十进制常数K设定，也可由数据寄存器D 的当前值设定，如图所示。
第二章基本逻辑指令2。
1 写出如图所示梯形图的指令表解:指令表如下：2.2 写出如图所示梯形图的指令表解：指令表如下:2。
3 写出如图所示梯形图的指令表解；指令表如下：2。
4 写出如图所示梯形图的指令表解：指令表如下:2。
5 写出如图所示梯形图的指令表2.6 写出如图所示指令表的梯形图解：梯形图如下：2。
7 写出如图所示梯形图的指令表,并画出其时序图。
解:指令表如下：2。
8 写出如图所示梯形图的指令表。
解：指令表如下：2.9 写出如图所示梯形图的指令表，并回答X0按下多少次Y0得电。
解:指令表如下:LD X0 LD X1OUT C3 K5 RST C4LD C3 LD C4OUT C4 K4 OUT Y0LD C3 ENDOR X1RST C3X0按下20次，Y0得电。
2。
10 读下图，X0为停止按钮，Y0、Y1、Y2为灯。
若按X1，则灯Y0→Y1→Y2→Y1→Y0;循环地亮.试分析其动作原理。
第三章应用基本指令编程3。
1 一台电动机运行20s后停5s,如此循环50次停止.再按启动按钮又能进行另一次运行。
试画出I/O分配图、梯形图，写出指令表。
3.2两台电动机M1、M2。
M1运行5S后，M2起动,运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。
试画出I/O分配图、梯形图、写出指令表。
3.3 图3—32为定子电路串电阻减压起动控制线路,试编制PLC控制程序，画出I/O分配图、梯形图，写出指令表.解：I/O分配输入热继电器RF1 X0 输出串电阻起动KM1 Y1 停止按钮SB1 X1 无电阻运行KM2 Y2起动按钮SB2 X23.4 图3-33为单向能耗制动电路图，试编制 PLC控制程序,画出I/O 分配图、梯形图，写出指令表.解:I/O分配输入热继电器RF1 X0 输出起动运行KM1 Y1 停止按钮SB1 X1 能耗制动KM2 Y2起动按钮SB2 X23。
5 图3-34为自耦变压器减压起动电路,KT为时间继电器.试编制PLC控制程序，画出I/O分配图、梯形图，写出指令表。
I/O分配输入热继电器RF1 X0 输出自耦变压器起动KM1 Y1 停止按钮SB1 X1 全压运行 KM2 Y2起动按钮SB2 X23.6 图3-35为延边三角形减压起动电路，KT为时间继电器，电动机有六个抽头.试编制PLC控制程序，画出I/O分配图、梯形图，写出指令表。
