其它静载下的力学性能试验

合集下载

材料力学性能2

材料力学性能2
有所降低,故τb只是条件值(可作相对比较)而非真实
值,也称条件抗扭强度。
贵州大学
贵州正材邦料科力技学有性限能公:司金属在制其作它静载荷下的力学性能
§2-3 扭转
4. 扭转试验特点:
1. 应力状态:为轴类零件的工作受力状态:
最大正应力与力轴成450角,且σmax≈τmax,
应力状态系数α=0.8,大于单向拉伸,适于表现塑性形为 和评价脆性材料;
它是包含了材料的弹性、塑性、形变强化、强度、韧 性(含金属弹性变形功)等因素的综合指标,其中与强 度关系最为紧密。
测试方法分压入法、刻划法、回跳法 压入法:压入被测试材料表面,测表面压痕大小(压
痕面积或深度)
贵州大学
贵州正材邦料科力技学有性限能公:司金属在制其作它静载荷下的力学性能
§2-5 硬度
第二章:金属在其它静载
荷下的力学性能
压缩 弯曲(静) 扭转 硬度
贵州大学
贵州正材邦料科力技学有性限能公:司金属在制其作它静载荷下的力学性能
§2 - 1 应力状态
贵州大学
贵州正材邦料科力技学有性限能公:司金属在制其作它静载荷下的力学性能
§2-1 应力状态
一、强度理论:
三向应力状态: 主应力: σ1>σ2>σ3 最大切应力与主应力面成450角:τmax= (σ1-σ3)/2 广义虎克定律:ε= [σ1-μ(σ2+σ3)]/E
第一强度理论:最大拉应力理论: 第二强度理论:最大拉应变理论: 第三强度理论:最大剪应力理论: 第四强度理论:最大变形能理论:
贵州大学
贵州正材邦料科力技学有性限能公:司金属在制其作它静载荷下的力学性能
§2-1 应力状态

材料在静载荷下的力学性能

材料在静载荷下的力学性能

k
l0
延伸率测量值与试样尺寸有关
RAL 1 材料在静载荷下的力学性能
l b l u ml 0 n A0 m n A0
k
l0
b
u
l0
l0
A0 l0
必须取常数,(1/11.3或1/5.65)
(2) 断面收缩率ψ
A0 Ak 100%
A0
RAL 1 材料在静载荷下的力学性能
1.1.2 脆性材料的拉伸性能
<1 表示硬的应力状态。
对于不同的材料,其力学性能指标τs,τK和σK也 各不相同,只有选择与应力状态相适应的试验 方法进行试验时,才能显示出不同材料性能上 的特点。
RAL 1 材料在静载荷下的力学性能
1.2.2 扭转
试 样:圆柱形试样 试验过程:试样两端施加扭矩,随扭矩增加,
标距间两个截面产生相对转动, 测量扭矩与扭转角关系曲线 -扭转图。
SP Ai
RAL 1 材料在静载荷下的力学性能
根据在塑性变形前后材料体积不变的近似假定,即
A0l0 Aili
则得到 S P P l i l 0 l (1 l )
Ai A0 l 0
l0
l0
所以 S (1 )
RAL 1 材料在静载荷下的力学性能
真应变:瞬时应变
n
l e d
整个长度上的塑性变形始终是均匀发生的,不出现静拉伸时所出现的颈缩现象, 因此,对于那些塑性很好的材料,用这种试验方法可以精确地测定其应力和应 变关系。
③ 扭转试验可以明显地区别材料的断裂方式是正断还是切断。 ④ 扭转试验时,试样横截面上沿直径方向切应力和切应变的分布是不均 匀的,表面的应力和应变最大。因此,扭转可以灵敏地反映材料的表面缺陷, 如金属工具钢的表面淬火微裂纹。还可以用扭转试验的这种特点对表面淬火、 化学热处理等表面强化工艺进行研究。 ⑤ 扭转试验的缺点是:截面上的应力分布不均匀,在表面处最大,越往 心部越小。对显示材料体积性缺陷,特别是靠近心部的材质缺陷不敏感。

材料力学性能05_冲击

材料力学性能05_冲击
命N。如果采用不同的冲击能量A就可以得到一系列相应的冲击寿命N,作图可得 A-N曲线。将A-N曲线外延到与纵坐标相交,便得到了一次冲断的吸收能量K。
高强低韧材料1和高韧低强材料2 的A-N曲线有一个交点。说明在 大能量低冲击寿命下,高韧低强 材料2的多冲抗力居上,而在小 能量高冲击寿命时,高强低韧材 料的多冲抗力居上。因此,材料 抵抗大能量一次冲击的能力主要 取决于材料的塑性和韧性,而抵 抗小能量多次冲击的能力则主要 取决于材料的强度。
2020/7/9
18/24
SHPB冲击试验与应力波分析
SHPB实验原理是将试样夹持于两个 细长弹性杆(入射杆与透射杆)之间, 由圆柱形子弹以一定的速度撞击入射 弹性杆的另一端,产生压应力脉冲并 沿着入射弹性杆向试样方向传播。当 应力波传到入射杆与试样的界面时, 一部分反射回入射杆,另一部分对试 样加载并传向透射杆,通过贴在入射 杆与透射杆上的应变片可记录人射脉 冲,反射脉冲及透射脉冲。当材料在 受冲击时瞬间变形可近似地视为恒应 变率,由一维应力波理论可以确定试 样上的应变率、应力、应变。
(2) 弹塑性响应 当冲击载荷产生的应力超过屈服强度而低于104MPa时,材料的响应可用耗散过程来 描述,同时应考虑大变形、粘滞性、热传导等,本构方程十分复杂,呈非线性。
(3) 流体动力学—热力学响应 当冲击载荷产生的应力超过材料强度几个数量级,达到106MPa或更高,材料可作为 非粘性可压缩流体处理,其真实结构可不予考虑,材料的响应可用热力学参数来描 述,其本构关系可用状态方程表示,也为非线性。
2020/7/9
3/24
材料的冲击破坏
载荷以高速度作用于材料的现象称为冲击。材料在冲击载荷作用下 发生的破坏与静载破坏有着不同的特点。冲击破坏过程中的应力波效应 是造成这一差异的主要根源。此外材料的应变率性效应也会对材料的冲 击破坏产生影响。设法在实验测试中将材料的应力波效应与应变率效应 解耦是测定材料动态本构关系的关键。

材料在其他静载下的力学性能要点课件

材料在其他静载下的力学性能要点课件

定义与重要性
01
材料在其他静载下的力学性能是 指材料在非动态或准静态荷载作 用下的力学响应,包括弹性、塑 性和韧性等性能指标。
02
这种性能对于材料在静态荷载下 的行为和可靠性至关重要,广泛 应用于结构工程、机械工程和材 料科学等领域。
不同加载条件下材料的力学性能
不同加载条件下,如拉伸、压缩、弯曲 和剪切等,性变形过程中,随着应变的增加,材料的流动应力也会 逐渐增加。流动应力是材料在塑性变形过程中所承受的应力 。
塑性应变与韧性断裂
塑性应变
材料在塑性变形过程中,会发生形状和尺寸的永久变化。这种变化的程度可以用 塑性应变来衡量。塑性应变是材料在卸载后无法恢复的变形。
韧性断裂
材料在承受外加载荷时,如果超过其屈服点和强度极限,就会发生断裂。韧性断 裂是由于材料在塑性变形过程中吸收了大量的能量,导致材料的韧性增加。
感谢观看
04
CATALOGUE
强度与断裂力学性能
强度准则与断裂韧性
强度准则
材料在不同静载条件下的强度表现,通 常由屈服强度、抗拉强度、抗压强度等 指标来衡量。
VS
断裂韧性
材料抵抗裂纹扩展的能力,是衡量材料对 裂纹敏感性的重要指标,通常需要通过实 验进行测定。
疲劳强度与裂纹扩展
疲劳强度
材料在交变载荷作用下,抵抗疲劳断裂的能力。
在剪切加载下,材料通常会表现出滑动 和失效等行为,这需要材料具有较高的 抗剪强度和耐磨性。
在弯曲加载下,材料不仅要承受垂直于 加载面的力,还要承受沿加载面方向的 力,因此需要更高的强度和韧性。
在拉伸加载下,材料通常表现出弹性、 塑性和断裂等行为,其中弹性是材料最 基本的性能之一。
在压缩加载下,材料可能会出现屈服和 破裂等现象,这通常与材料的强度和硬 度有关。

静载试验方案

静载试验方案

静载试验方案1. 引言静载试验是一种常用的工程试验方法,目的是评估结构或材料在静态加载下的力学性能。

本文档将介绍一种常见的静载试验方案,包括试验目的、试验准备、试验步骤以及数据处理方法等内容。

2. 试验目的静载试验的主要目的是评估结构或材料的承载能力、变形性能以及失效模式。

通过该试验,可以确定结构或材料的极限负荷、试验中的应力应变关系以及可能出现的破坏模式,为工程设计和结构安全评估提供依据。

3. 试验准备在进行静载试验之前,需要进行以下准备工作:3.1 试样制备根据试验对象的特点和试验要求,制备适当的试样。

试样的尺寸和形状应符合相关标准或设计要求,并保证试样表面光滑,无明显裂纹或损伤。

3.2 试验设备确保试验设备的可靠性和准确性。

选择合适的加载装置和测量设备,并进行必要的校准。

3.3 试验环境选择合适的试验环境,包括温度、湿度等条件。

确保试验环境的稳定性,并记录试验期间的环境参数。

3.4 数据采集系统准备数据采集系统,确保能够准确记录试验中产生的数据。

数据采集系统应具备足够的采样率和分辨率,以确保数据的真实性和可靠性。

4. 试验步骤4.1 试验装置安装根据试验要求,将试样安装到相应的加载装置上。

确保试样与加载装置之间的接触良好,并避免试样受到偏斜或扭曲。

4.2 载荷施加根据试验要求,逐步施加载荷,并记录相应的载荷值。

载荷施加的速率应符合试验标准或设计要求。

4.3 载荷保持在达到目标载荷后,保持载荷稳定并记录相应的时间。

载荷保持的时间可以根据试验要求设定。

4.4 卸载完成试验后,逐步卸载载荷并记录相应的载荷值。

卸载的速率应与加载速率一致,避免试样受到过大应力的影响。

5. 数据处理在试验完成后,对试验数据进行处理和分析,以获取有关结构或材料性能的信息。

常用的数据处理方法包括:5.1 极限负荷根据试验结果,确定结构或材料的极限负荷。

极限负荷可表示为最大承载力或破坏载荷。

5.2 应力应变关系根据试验数据绘制应力应变曲线。

材料力学性能总结2

材料力学性能总结2
厚板Z向变形受到约束εz =0
z ( x y )
且σy> σz > σx。
2020/5/4
y z y
x z
x
图2-11 厚板缺口拉伸弹 性状态下的应力分布
2.塑性状态下的应力分布
对于塑性好的材料,若根部产生 塑性变形,应力将重新分布,并 随载荷的增加塑性区逐渐扩大, 直至整个截面上都产生塑性变形。
ห้องสมุดไป่ตู้
第三节 弯曲及其性能指标
1. 弯曲试验测定的力学性能指标
a三点弯曲
是将圆柱形或矩形试样放置在跨矩为Ls 的支座上,进行加载F,记录弯曲力和
试样挠度曲线,确定金属在弯曲力作用 下的力学性能。
•最大正应力:
max
M max W
M max
FLs 4
其中W
d
3 0
32
2020/5/4
b四点弯曲

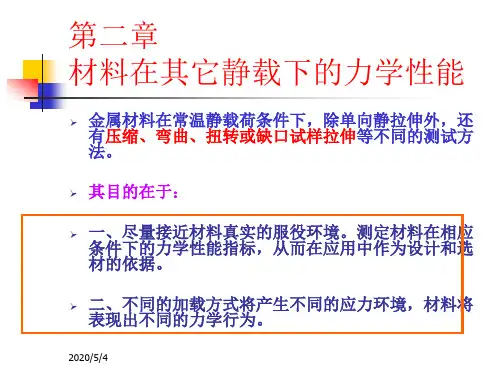

第二章 材料在其它静载下的力学性能
➢ 金属材料在常温静载荷条件下,除单向静拉伸外,还 有压缩、弯曲、扭转或缺口试样拉伸等不同的测试方 法。
➢ 其目的在于: ➢ 一、尽量接近材料真实的服役环境。测定材料在相应
条件下的力学性能指标,从而在应用中作为设计和选 材的依据。 ➢ 二、不同的加载方式将产生不同的应力环境,材料将 表现出不同的力学行为。
(1) 弯曲加载时受拉的一侧应力状态基 本上与静拉伸时相同,可用于测定那些太硬难 于加工成拉伸试样的脆性材料的断裂强度;
(2) 截面上应力分布也是表面最大,可 以用于比较和评定材料表面处理层的质量
(3) 较软的塑性材料难以发生断裂,最 好采用拉伸试验。
2020/5/4
第四节 扭转的力学性能
圆柱试样承受扭矩M进行扭转时,试样表面的应力状态如图 2-5,在与试样轴线呈45°的两个截面上承受最大与最小正 应力力τ。σ1及σ3,在平行和垂直于轴线的截面上承受最大切应

材料力学性能01-04

材料力学性能01-04
S1-2 拉伸性能指标
1.弹性模量:E 2.强度:p、e、s、b 3.塑性:k、k
塑性材料在拉伸时的力学性能: 对于没有明显屈 服阶段的塑性材料, 用名义屈服极限Rp0.2来 表示。

R p 0.2
o
0.2%

0
两个塑性指标: l1 l0 A 100% 断面收缩率: Z A0 A1 100% 伸长率: l0 A0
5.压缩性能试验
(MPa)
400
低碳钢压缩应 力应变曲线
E(b)
C(s上) (e) B 200 D(s下) A(p)
f1(f)
低碳钢拉伸应 力应变曲线
g
E=tg O O1 O2 0.1 0.2


b
灰铸铁的 压缩曲线
b
= 45o
剪应力引起 断裂
灰铸铁的 拉伸曲线O引起破坏的有关因素: 1) 塑性材料拉伸: 沿45°滑移线、屈服,
塑性材料和脆性材料力学性能比较:
塑性材料
延伸率
脆性材料
延伸率
δ > 5%
δ < 5%
断裂前有很大塑性变形 抗压能力与抗拉能力相近 可承受冲击载荷,适合于 锻压和冷加工
断裂前变形很小 抗压能力远大于抗拉能力 适合于做基础构件或外壳
材料力学性能
哈尔滨工业大学材料学院 朱景川
第一章 材料静载力学性能试验
表示一定应力状态下材料发生塑性变形的难易程度
3.扭转性能试验 (1)扭转试验方法:GB/T 10128-1988
试样:圆柱或圆管
扭转曲线
(2)扭转应力状态
扭转应力状态特点:
(3)扭转性能指标 T 切 力 应 : W
切 变 应 :

材料性能学课后习题与解答

材料性能学课后习题与解答

绪论1、简答题什么是材料的性能包括哪些方面提示材料的性能定量地反映了材料在给定外界条件下的行为;解:材料的性能是指材料在给定外界条件下所表现出的可定量测量的行为表现;包括错误!力学性能拉、压、、扭、弯、硬、磨、韧、疲错误!物理性能热、光、电、磁错误!化学性能老化、腐蚀;第一章单向静载下力学性能1、名词解释:弹性变形塑性变形弹性极限弹性比功包申格效应弹性模量滞弹性内耗韧性超塑性韧窝解:弹性变形:材料受载后产生变形,卸载后这部分变形消逝,材料恢复到原来的状态的性质;塑性变形:微观结构的相邻部分产生永久性位移,并不引起材料破裂的现象;弹性极限:弹性变形过度到弹-塑性变形屈服变形时的应力;弹性比功:弹性变形过程中吸收变形功的能力;包申格效应:材料预先加载产生少量塑性变形,卸载后再同向加载,规定残余应力弹性极限或屈服强度增加;反向加载,规定残余应力降低的现象;弹性模量:工程上被称为材料的刚度,表征材料对弹性变形的抗力;实质是产生100%弹性变形所需的应力;滞弹性:快速加载或卸载后,材料随时间的延长而产生的附加弹性应变的性能;内耗:加载时材料吸收的变形功大于卸载是材料释放的变形功,即有部分变形功倍材料吸收,这部分被吸收的功称为材料的内耗;韧性:材料断裂前吸收塑性变形功和断裂功的能力;超塑性:在一定条件下,呈现非常大的伸长率约1000%而不发生缩颈和断裂的现象;韧窝:微孔聚集形断裂后的微观断口;2、简答1 材料的弹性模量有那些影响因素为什么说它是结构不敏感指标解:错误!键合方式和原子结构,共价键、金属键、离子键E高,分子键E低原子半径大,E小,反之亦然;错误!晶体结构,单晶材料在弹性模量在不同取向上呈各向异性,沿密排面E大,多晶材料为各晶粒的统计平均值;非晶材料各向E同性;错误!化学成分,错误!微观组织错误!温度,温度升高,E下降错误!加载条件、负载时间;对金属、陶瓷类材料的E没有影响;高聚物的E随负载时间延长而降低,发生松弛;2 金属材料应变硬化的概念和实际意义;解:材料进入塑性变形阶段后,随着变形量增大,形变应力不断提高的现象称为应变硬化;意义错误!加工方面,是金属进行均匀的塑性变形,保证冷变形工艺的顺利实施;错误!应用方面,是金属机件具有一定的抗偶然过载能力,保证机件使用安全;错误!对不能进行热处理强化的金属材料进行强化的重要手段;3 高分子材料的塑性变形机理;解:结晶高分子的塑性变形是由薄晶转变为沿应力方向排列的微纤维束的过程;非晶高分子材料则是在正应力下形成银纹或在切应力下无取向的分子链局部转变为排列的纤维束的过程;4 拉伸断裂包括几种类型什么是拉伸断口三要素如何具体分析实际构件的断裂提示:参考课件的具体分析实例简单作答解:按宏观塑性变形分为脆性断裂和韧性断裂;按裂纹扩展可分为穿晶断裂和沿晶断裂;按微观断裂机理分为解理断裂和剪切断裂;按作用力分为正断和切断;拉升断口的三要素:纤维区、放射区和剪切唇;对实际构件进行断裂分析首先进行错误!宏观检测:目测构件表面外观;低倍酸洗观察;宏观断面分析;错误!扫描电镜分析错误!X射线能谱分析错误!金相分析错误!硬度及有效硬化层测定; 3、计算: 1 已知钢的杨氏模量为210GPa,问直径,长度120mm 的线材承受450N 载荷时变形量是多少 若采用同样长度的铝材来承受同样的载荷,并且变形量要求也相同,问铝丝直径应为多少E Al =70GPa 若用WE=388 GPa 、钢化玻璃E=345MPa 和尼龙线E=呢解:已知:E=210GPa , d= , 1L =120mm , F=450N ;/F S σ=ε/L L ε∴=∆ 164.5L ∴∆=∴ 2.5Al d mm ==∴ 2.5W d mm =∴ 2.5d d mm ==钢化∴ 2.5d d mm ==尼龙 2 ,直径13mm,实验后将试样对接起来后测量标距81mm,伸长率多少若缩颈处最小直径, 断面收缩率是多少解:已知:050L mm = 013d mm = 81K L mm = 6.9K d mm =∴断后伸长率∴断面收缩率 第二章 其它静载下力学性能 1、名词解释: 应力状态软性系数 剪切弹性模量 抗弯强度 缺口敏感度 硬度解:应力状态软性系数:不同加载条件下材料中最大切应力与正应力的比值;剪切弹性模量:材料在扭转过程中,扭矩与切应变的比值;缺口敏感度:常用试样的抗拉强度与缺口试样的抗拉强度的比值;NSR硬度:表征材料软硬程度的一种性能;一般认为一定体积内材料表面抵抗变形或破裂的能力;2、简答 1 简述硬度测试的类型、原理和优缺点至少回答三种解:布氏硬度、洛氏硬度、维氏硬度、肖氏硬度;布氏硬度:原理是用一定大小的载荷,把直径为D的淬火钢球或硬质合金球压入试样表面,保持规定时间后卸载载荷,测量试样表面的残留压痕直径d,求压痕的表面积;将单位压痕面积承受的平均压力规定为布氏硬度;优点是压痕面积大反映较大区域内各组成相的平均性能,适合灰铸铁、轴承合金测量,实验数据稳定,重复性高;缺点是不宜在成品上直接检验,硬度不同要更换压头直径D和载荷F,压痕直径测量较麻烦;洛氏硬度:原理是通过测量压痕深度值来表示硬度;优点是采用不同的标尺,可以测量各种软硬不同和厚薄不一样的材料的硬度,压痕小,可对工件直接进行检验,操作简便迅速;缺点是压痕小,代表性差,重复性差、分散度大,不同标尺的硬度值不能直接进行比较,不能互换;不宜在极薄的工件上直接进行检验;肖氏硬度:原理是将具有一定质量的带有金刚石或合金钢球的重锤从一定高度落向试样表面,用重锤的回落高度来表征材料的硬度;优点是使用方便,便于携带,可测现场大型工件的硬度;缺点是实验结果受人为因素影响较大,测量精度低;2 简述扭转实验、弯曲实验的特点渗碳淬火钢、陶瓷玻璃试样研究其力学性能常用的方法是什么解:扭转实验的特点是错误!扭转实验的应力状态软性系数较拉伸的应力状态软性系数高;可对表面强化处理工艺进行研究和对机件的热处理表面质量进行检验; 错误!扭转实验时试样截面的应力分布为表面最大;错误!圆柱试样在扭转时,不产生缩颈现象,塑性变形始终均匀;可用来精确评定拉伸时出现缩颈的高塑性材料的形变能力和变形抗力;错误!扭转时正应力与切应力大致相等,可测定材料的切断强度;弯曲试验的特点是:错误!弯曲加载时受拉的一侧的应力状态基本与静拉伸相同,且不存在试样拉伸时试样偏斜造成对实验结果的影响;可以用来由于太硬而不好加工拉伸试样的脆性材料的断裂强度;错误!弯曲试验时,截面上应力分布表面最大;可以比较和评定材料表面处理的质量;错误!塑性材料的F—fmax 曲线最后部分可任意伸长;渗碳淬火钢、陶瓷玻璃试样研究其力学性能常用的方法是扭转实验;3 有下述材料需要测量硬度,试说明选用何种硬度实验方法为什么a. 渗碳层的硬度分布,b. 淬火钢,c. 灰口铸铁,d. 硬质合金,e. 仪表小黄铜齿轮,f. 高速工具钢,g. 双相钢中的铁素体和马氏体,h. Ni基高温合金,i. Al合金中的析出强化相,j. 5吨重的大型铸件,k. 野外矿物解:a、e、g、i使用维氏硬度;b、c、d、f、h可使用洛氏硬度;b、c可使用布氏硬度;j使用肖氏硬度;k使用莫氏硬度;第三章冲击韧性和低温脆性1、名词解释:冲击韧度冲击吸收功低温脆性韧脆转变温度迟屈服解:冲击韧度:一次冲断时,冲击功与缺口处截面积的比值;冲击吸收功:冲击弯曲试验中,试样变形和断裂所吸收的功;低温脆性:当试验温度低于某一温度时,材料由韧性状态转变为脆性状态;韧脆转变温度:材料在某一温度t下由韧变脆,冲击功明显下降;该温度即韧脆转变温度;迟屈服:用高于材料屈服极限的载荷以高加载速度作用于体心立方结构材料时,瞬间并不屈服,需在该应力下保持一段时间后才屈服的现象;2、简答1 缺口冲击韧性实验能评定哪些材料的低温脆性哪些材料不能用此方法检验和评定提示:低中强度的体心立方金属、Zn等对温度敏感的材料,高强度钢、铝合金以及面心立方金属、陶瓷材料等不能解:缺口冲击韧性实验能评定中、低强度机构钢的低温脆性;面心立方金属及合金如氏体钢和铝合金不能用此方法检验和评定;2 影响材料低温脆性的因素有哪些解:错误!晶体结构,体心立方存在低温脆性,面心立方及其合金一般不存在低温脆性;错误!化学成分,间隙溶质原子含量增加,韧脆转变温度提高;错误!显微组织,细化晶粒课是材料韧性增加;金相组织也有影响,低强度水平时,组织不同的刚,索氏体最佳;错误!温度,在某一范围内碳钢和某些合金可能出现蓝脆;错误!加载速率,提高加载速率韧脆转变温度提高;错误!试样形状和尺寸,缺口曲率半径越小,韧脆转变温度越高; 3、计算: 某低碳钢的摆锤系列冲击实验列于下表,a. 绘制冲击功-温度关系曲线;b. 试确定韧脆转变温度; 解:有K A —t 图知,20NDT =-℃ FTP=40℃c. 要为汽车减震器选择一种钢,它在-10℃时所需的最小冲击功为10J,问此种钢适合此项应用么 解:c:此种钢不适合;第四章 断裂韧性1、名词解释: 应力场强度因子 断裂韧度 低应力脆断 解:应力场强度因子:反映裂纹尖端应力场强度的参量;断裂韧度:当应力场强度因子增大到一临界值,带裂纹的材料发生断裂,该临界值称为断裂韧性;低应力脆断:在材料存在宏观裂纹时,在应力水平不高,甚至低于屈服极限时材料发生脆性断裂的现象; 2、简答 a. 格里菲斯公式计算的断裂强度和理论断裂强度解:理论强度m σ=格里菲斯断裂强度g σ= b. Kl 和KlC 的异同解:I K 是力学度量,它不仅随外加应力和裂纹长度的变化而变化,也和裂纹的形状类型,以及加载方式有关,但它和材料本身的固有性能无关;而断裂韧性IC K 则是反映材料阻止裂纹扩展的能力,因此是材料本身的特性;c. 断裂韧性的影响因素有哪些如何提高材料的断裂韧性解:错误!外因,材料的厚度不同,厚度增大断裂韧性增大,当厚度增大到一定程度后断裂韧性稳定;温度下降断裂韧性下降,应变速率上升,断裂韧性下降;错误!内因;金属材料,能细化晶粒的元素提高断裂韧性;形成金属化合物和析出第二相降低断裂韧性;晶粒尺寸和相结构,面心立方断裂韧性高,奥氏体大于铁素体和马氏体钢;细化晶粒,断裂韧性提高;夹杂和第二相,脆性夹杂和第二相降低断裂韧性,韧性第二相提高断裂韧性;提高材料的断裂韧性可以通过错误!亚温淬火错误!超高温淬火错误!形变热处理等方法实现; 3、计算: a. 有一材料,模量E =200GPa, 单位面积的表面能γS =8 J/m 2, 试计算在70MPa 的拉应力作用下,该裂纹的临界裂纹长度若该材料裂纹尖端的变形塑性功γP =400 J/m 2,该裂纹的临界裂纹长度又为多少利用格里菲斯公式和奥罗万修正公式计算解:由格里菲斯公式得由奥罗万修正公式得 b. 已知α-Fe 的100晶面是解理面,其表面能是2 J/m 2,杨氏模量E =200 GPa,晶格常数a 0=,试计算其理解:m σ==c. 断裂韧度66MPa ·m 1/2,用这种材料制造飞机起落架,最大设计应力为屈服强度的70%,若可检测到的裂纹长度为,试计算其应力强度因子,判断材料的使用安全性;提示:假设存在的是小的边缘裂纹,采用有限宽板单边直裂纹模型,2b>>a; 若存在的是穿透裂纹,则应用无限大板穿透解:错误!^61/21.12 1.120.7210010145.9I K MPa m ==⨯⨯⨯=⋅第五章疲劳性能1、名词解释:循环应力贝纹线疲劳条带疲劳强度过载持久值热疲劳解:循环应力:周期性变化的应力;贝文线:疲劳裂纹扩展区留下的海滩状条纹;疲劳条带:略呈弯曲并相互平行的沟槽状花样,与裂纹扩展方向垂直,疲劳断裂时留下的微观痕迹;疲劳强度:指定疲劳寿命下,材料能够承受的上限循环应力;过载持久值:材料在高于疲劳强度的一定应力下工作,发生疲劳断裂的应力循环周次;热疲劳:机件在由温度循环变化产生的循环热应力及热应变作用下,发生的疲劳;2、简答a. 比较金属材料、陶瓷材料、高分子材料和复合材料疲劳断裂的特点解:金属材料的裂纹扩展分两个阶段错误!沿切应力最大方向向内扩展错误!沿垂直拉应力方向向前扩展;疲劳断口一般由疲劳源、疲劳区、瞬断区组成;有贝文线宏观和疲劳条带微观;陶瓷材料裂纹尖端不存在循环应力的疲劳效应,裂纹同样经历萌生、扩展和瞬断过程;对材料的表面缺陷十分敏感,强烈依赖于K、环境、成分、组织结构,不易观察到疲劳贝文线和条带, I没有明显的疲劳区和瞬断区;高分子材料在高循环应力作用下出现银纹,银纹转变为裂纹并扩展,导致疲劳破坏;低应力条件下,疲劳应变软化;分子链间剪切滑移产生微孔洞,随后产生宏观裂纹;循环应力作用下温度升高,产生热疲劳失效;复合材料有多种损伤形式,如界面脱落、分层、纤维断裂等,不会发生瞬时的疲劳破坏,较大应变会使纤维基体变形不协调引起开裂,形成疲劳源;疲劳性能和纤维取向有关;b. 疲劳断口宏观断口和微观断口分别有什么特征解:宏观断口有三个特征区:疲劳源、疲劳裂纹扩展区、瞬断区;错误!疲劳源是疲劳裂纹萌生的策源地,多在机件表面常和缺口、裂纹等缺陷及内部冶金缺陷有关,比较光亮,表面硬度有所提高,可以是一个也可以是多个;错误!疲劳裂纹扩展区断口较光滑并分布有贝文线,有时还有裂纹扩展台阶,断口光滑是疲劳源区的连续,程度随裂纹向前扩展而逐渐减弱,贝文线是最典型的特征;错误!瞬断区断口粗糙,脆性断口呈结晶状,韧性断裂在心部平面应变区呈放射状或人字纹,边缘应力区有剪切唇存在;一般在疲劳源对侧; c. 列出至少四条提高金属疲劳性能的措施解:错误!喷丸处理错误!表面热处理错误!复合强化错误!次载锻炼3、计算: a. 某材料的应力幅和失效循环周次如下:最少疲劳寿命105次,则许用的最大循环应力是多少 解:由图知,疲劳极限=250MPa设计寿命最少^510时,最大需用循环应力为275MPa; b. 某压力容器受到升压降压交变应力△σ=120MPa 作用,计算得知该容器允许的临界裂纹长度2ac =125mm,检查发现该容器有一长度2a =42mm 的周向穿透裂纹,假设疲劳裂纹扩展符合Paris 公式,假设疲劳扩展系数C =2×10-10,n =3,试计算该容器的疲劳寿命和循环10万次后的疲劳裂纹长度是多少 解:设裂纹为无线大板穿透裂纹,则由Paris 公式()nIda C K dN =∆得解得N=3016当N=10万次时2a=第六章磨损性能1、名词解释:磨损接触疲劳解:磨损:物体表面相互摩擦时,材料自表面逐渐减少时的过程;接触疲劳:两材料作滚动或滚动加滑动摩擦时,交变接触压应力长期作用使得材料表面疲劳磨损,局部区域出现小片或者小块材料剥落而产生的疲劳;2、简答a. 简述常见的磨损类型和特点如何提高材料的耐磨粒磨损抗力解:常见的磨损类型和特点有错误!粘着磨损,特点是机件表面有大小不等的结疤;错误!磨粒磨损,摩擦面上有擦伤或明显犁皱纹;错误!腐蚀磨损,氧化磨损,磨损产物为氧化物如红褐色的三氧化二铁;错误!接触疲劳磨损,出现许多豆状、贝壳状或不规则形状的凹坑;提高磨粒磨损的抗力可以选用高硬度韧性好的材料或使用表面硬化的材料;b. 试从提高材料疲劳强度、接触疲劳、耐磨性观点出发,分析化学热处理时应注意的事项;解:化学热处理过程中采用球化退火处理和高温回火,减小碳化物粒度并使之分布均匀;采取适当的去应力退火工艺使材料在一定范围内保持残余应力,提高疲劳强度和耐磨性;c.述非金属材料陶瓷、高分子材料的磨损特点解:陶瓷材料对表面状态极为敏感,当气氛压力下降时,磨损率加大;高分子材料硬度虽然较低,但具有较大柔顺性,在不少场合下显示较高的抗划伤能力;对磨粒磨损具有良好的适应性、就范性和埋嵌性;第七章高温性能1、名词解释:蠕变蠕变极限持久强度应力松弛解:蠕变:金属在恒温、恒载荷下缓慢产生塑性变形的现象;蠕变极限:金属材料在高温长期载荷作用下对塑性变形抗力指标;持久强度:在规定温度下,达到规定实验时间而不发生断裂的应力值;应力松弛:在规定温度和初始应力条件下,金属材料中的应力随时间增加而减少的现象;2、简答a. 列出至少四个提高金属蠕变性能的措施解:错误!加入合金元素,形成固溶强化错误!采用正火加高温回火工艺进行热处理;错误!控制晶粒尺寸错误!控制应力水平b. 高温蠕变变形的机理有哪几种解:主要有位错滑移蠕变机理、扩散蠕变机理、晶界滑动蠕变机理、粘弹性机理;3、计算:稳态蠕变即蠕变第二阶段的本构方程ε=A·σn·exp-Q/RT,某耐热钢538℃下的蠕变系数A=×10-24,n=8,激活能Q=100kcal/mol,R为摩尔气体常数mol·K,试计算该钢在500℃时应力150MPa下的蠕变速率;解:由ε=A·σn·exp-Q/RT得=第八章耐腐蚀性能1、名词解释:电化学腐蚀缝隙腐蚀电偶腐蚀钝化解:电化学腐蚀:金属表面与电解质溶液发生电化学反应而引起的破坏;缝隙腐蚀:金属部件在腐蚀介质中,结合部位的缝隙内腐蚀加剧的现象;电偶腐蚀:异种金属在同一种介质中,由于腐蚀电位不同而产生电偶电流的流动使电极电位较低的金属溶解增加造成的局部腐蚀;钝化:电化学腐蚀的阳极过程在某些情况下受到强烈阻滞,使腐蚀速率急剧下降的现象;2、简答a. 为什么说材料的腐蚀是一个自发过程解:因为腐蚀是物质由高能态向低能态转变的过程,所以腐蚀是一个自发的过程;b. 原电池和腐蚀原电池的区别是什么解:原电池可以是化学能转化为电能,有电流通过并能对外做功;腐蚀原电池是能进行氧化还原反应,但并不能对外做功的短路原电池;c. 应力腐蚀断裂的条件和特征是什么解:应力腐蚀具有以下特点:错误!应力;必须有拉应力存在才能一起应力腐蚀,压应力一般不发生应力腐蚀;错误!介质;一定的材料必须和一定的介质的相互组合,才会发生腐蚀断裂;错误!速度;应力腐蚀断裂的速度远大于没有应力时的腐蚀速度;错误!腐蚀断裂形态;应力腐蚀断裂时仅在局部区域出现从表及里的裂纹;d. 简述材料氧化腐蚀的测量方法和仪器;解:测量方法有:错误!质量法错误!容量法测量仪器:质量法采用热重分析仪;容量法采用量气管及及其他装置;e. 列出至少四种防止金属材料腐蚀的措施;解:错误!金属电化学保护法错误!介质处理错误!缓蚀剂保护法错误!表面覆盖法错误!合理选材第九章电性能1、名词解释:电介质、极化强度、铁电体、压电效应、热释电效应、热电效应解:电介质:电场下能极化的材料;极化强度:电介质材料在电场作用下的极化程度,单位体积内的感生电偶极矩;铁电体:就有铁电性的晶体;热释电效应:晶体因温度均匀变化而发生极化强度改变的现象称为晶体的热释电效应;热电效应:温度作用改变材料的电性能参数;贝塞克效应、帕尔帖效应、汤姆逊效应;压电效应:没有电场作用,有机械应力作用而使电介质晶体产生极化并形成晶体表面电荷的现象;2、填空题a. 从极化的质点类型看,电介质的总极化一般包括三部分:__位移极化__、__松弛极化__、__转向极化__ ;从是否消耗能量的角度看,电介质的极化分为____弹性极化____和____非弹性极化____两类,其中___位移极化___是弹性的、瞬时完成的极化,不消耗能量;而___松弛极化___的完成需要一定的时间,是非弹性的,消耗一定的能量;b. 电介质在电场作用下产生损耗的形式主要有__电导损耗____和____电离损耗___两种;当外界条件一定时,介质损耗只与tg有关,而tg仅由___δ____决定,称为____介质损耗角____;c. 电介质材料在电场强度超过某一临界值时会发生介质的击穿,通常击穿类型可分为___电击穿____、__化学击穿___、___热击穿___三类;d. 铁电体具有__电滞回线__、居里点和__临界特性___三大特征;e. 测量电阻常用的方法有双电桥法、电位差计法、安培—伏特计法和直流四探针法;f. 金属的热电现象包括贝塞克效应、帕帖效应和汤姆逊效应三个基本热电效应;3、简答题:a. 简述电介质、压电体、热释电体、铁电体之间的关系;解:电解质包括压电体、热释电体、铁电体;压电体和热释电体都是不具有对称中心的晶体;热释电体和铁电体都能在一定的温度范围内自发极化;b. 为什么金属的电阻随温度升高而增大,半导体的电阻随温度升高减小解:金属属于电子到电机制,温度升高,电子运动自由程减小,散射几率增大导致电阻增大;半导体导电取决于电子-空穴对数量多少,温度升高,电子-空穴对数增多,导电阻减小;c. 表征超导体性能的三个主要指标是什么目前氧化物高温超导体应用的主要弱点是什么解:三个指标是:错误!临界转变温度T错误!临界磁场C H错误!临界C电流密度目前氧化物高温超导体应用的主要弱点是错误!超导体材料的氧化物制备困难错误!材料加工困难错误!临界温度难以维持e. 一般来说金属的电导率要高于陶瓷和聚合物,请举例说明这个规律并不绝对正确;解:PAN、第十章磁性能1、名词解释:磁化强度矫顽力饱和磁化强度磁导率和磁化率剩余磁感应强度磁畴趋肤效应解:磁化强度:物质在磁场中被磁化的程度,单位体积内磁矩的大小;矫顽力:去掉剩磁的临界外磁场;饱和磁化强度:磁化强度的饱和值;磁导率:表征磁介质磁性的物理量;磁化率:表征物质本身的磁化特性的物理量;剩余磁感应强度:去掉外加磁场后的磁感应强度;磁畴:磁矩方向相同的小区域;趋肤效应:交变磁化时产生感生电动势,使得磁感应强度和磁场强度沿样品界面严重不均匀,好像材料内部的磁感应强度被。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、切应变 P74 γ=φd0/2l0×100%
φ为扭转角;l0为试样标距长度mm; d0试样初始直径。
2、切应力
max
Tr I
P

T Wp
式中:WP——仅与横截面的形状和尺寸有关,称为 扭转试样截面系数,mm3。 对于直径为d的实心圆形试样: W p=
d
16
3
三、扭转力学性能指标及其测定
1.轮廓算术平均偏差Ra 在取样长度内,沿测量方向(Y方向)的轮廓线上 的点与基准线之间距离绝对值的算术平均值。 2.微观不平度十点高度Rz 指在取样长度内5个最大轮廓峰高的平均值和5个 最大轮廓谷深的平均值之和。
3.轮廓最大高度Ry 在取样长度内,轮廓最高峰顶线和最低谷底线之 间的距离。
目前,一般机械制造工业中主要选用Ra
第三节
1.试验原理
压缩试验
在材料试验中指的压缩试验是指单向 压缩。试样受轴向压缩时,标距内应力 均匀分布,且在试验过程中不发生屈曲。
与拉伸试验相比 压缩试验有下述特点:
• 单向压缩的应力状态软性系数α =2。因 此,通常适用于脆性材料和低塑性材料, 以显示其在拉伸、扭转和弯曲试验时所 不能反映的材料在韧性状态下的力学行 为。特别是拉伸时呈脆性的材料,是比 较其塑性的较好方法。 • 塑性较好的材料只能被压扁,一般不会 破坏。
• 脆性材料压缩破坏的形式有剪坏和拉 坏两种。剪坏的断裂面与底面约呈45° 角;拉坏是由于试样的纤维组织与压应 力方向一致,横向纤维伸长超过一定限 度而破坏。
• 压缩试验时,试样端面存在很大的摩 擦力,这将阻碍试样端面的横向变形, 影响试验结果的准确性。试样高径比越 小,端面摩擦力对试验结果的影响越大, 为了减小其影响,可适当提高高径比
• 弯曲试验用圆柱试样或方形试样在万能试验机上进 行.加载方式一般有两种: • 三点弯曲加载:最大弯矩Mmax=FL/4(图2-5(a)) • 四点弯曲加载:最大弯矩Mmax=FK/2 (图25(b)),L段为等弯矩。
°
挠度: 弯曲变形时横截面形心沿与轴线垂直方 向的线位移称为挠度,用y表示。简言之 就是指梁、桁架等受弯构件在荷载作用 下的最大变形,通常指竖向方向y轴的, 就是构件的竖向变形。

°
• 当(dM/dφ)f =0:
tf
12 M
f 3
d 0
• 这是在完全理想塑性条件下的表达式。前式中的第 二项则代表存在弹性变形和形变强化时应有的校正。
°
• (五)最大非比例切应变: 表示为γf
P78

f

f d0
2 l0
100 %
第二节
弯曲试验
弯曲试验方法的应力状态介于拉伸和扭转试验 方法之间,常用于测定脆性和低塑性材料的抗 弯强度并能反映塑性指标的挠度。 测定 (如铸铁、高碳钢、工具钢等)
致相等,所以扭转试验是测定这些材料的切断强 度的最可靠方法。根据试样的断口特征还可区分 材料最终的断裂方式是正断还是切断。
• 扭转试验特点4:切断断口、断面和试样轴线垂
垂直,有回旋状塑性变形痕迹,这是切应力作用 的结果。塑性材料常为 这种断口,如图2-4(a) 所示。正断断口,断面 和试样轴线约成45°角, 呈螺旋状或斜劈状,这 是正应力作用的结果, 脆性材料常为这种断口, 如图2-4(b)所示.
应用: 多数情况下是研究塑性材料在大应变范围时的力 学行为,它能更真实地反映材料的塑性和形变抗 力。扭转试验的实际应用主要表现在: (1)用热扭转试验确定材料在热加工(轧制、锻造、 挤压)时的最佳温度; (2)对单相合金,用热扭转试验确定材料在高温 时发生的动态回复和动态再结晶过程; (3)对多相合金,用热扭转研究不稳定组织的转 变,或者模拟某种热加工成形方式研究其组织特 点。
第一节
扭转试验
机械和工程结构的很多零件是在扭矩、弯矩 或轴向压力作用下服役的。需要测定材料在扭 转、弯曲和轴向压缩加载下的力学性能,作为 零件设计,材料选用和制订热处理工艺的依据。 否则很有可能造成材料选用不合理,热处理工 艺不当,以至零件的早期失效。
扭转试验是对圆柱形试样施加扭矩T(使试样两端承受 大小相等、作用相反、作用面垂直于试样轴线的力偶), 测量扭矩T及相应的扭角φ,绘制T-φ的扭转曲线图,一 般扭至断裂,以测定金属材料的扭转力学性能。 • 扭转试验一般采用圆柱形试样在扭转试验机上进 行.扭转时试样表面的应力状态如图4—1(a)所示, 在与试样轴线呈45°方向上承受最大正应力,与试 祥轴线平行或垂直方向上承受最大切应力
0 3
32
• 对于宽度为b,高度为h 的矩形试样
W
bh 6
3
• 脆性材料可根据弯曲图[2-6(c)]计算抗弯强度:

bb

M W
b
• 式中,Mb为试样断裂时的弯矩(N· m)。 ° • 材料的塑性可用最大弯曲挠度fmax表示. fmax值可 由百分表或挠度计直接读出.此外,从弯曲一挠度 曲线上还可测算弯曲弹性模数Eb.规定非比例弯曲 应力σpb、断裂挠度fb、断裂能量μ等性能指标。
第三章 其他静载下的力学性能试验
静力拉伸是最常用的力学性能试验方法,它可
以测定金属材料的强度和塑性等性能指标。但
是对于脆性材料来说,由于其应力状态较硬,
不能测定这类材料处于韧性状态下的力学性能,
需要选用应力状态较软的试验方法,而静载下 的压缩、扭转和弯曲试验的应力状态较软,可 以满足这类材料的试验要求。
• 在弹性变形阶段,试祥模截面上的切应力和切应 变沿半径方向呈线性分布[图4—l(b)]. • 当表层产生塑性变形后,切应变的分布仍保持线 性关系,切应力则因塑性变形而呈非线性变化[图 4—l(c)].各点的切应变仍与该点距中心的距离成正比,但切应
力则因塑性变形而降低,在圆杆表面上,在切线和平行于轴线的方向 上切应力最大,在与轴线成45o的方向上正应力最大,正应力等于切应 力。
对于金属材料,特别是钢铁材料,结构钢常 温下的力学性能由拉伸试验评定;结构材料的 热变形性能由扭转试验评定;而工具钢常温下 的力学性能度;
塑性材料——检验其延展性和均匀性展性 和均匀性——冷弯试验。试验时将试样加 载,使其弯曲到一定程度,观察试样表面 有无裂缝。
• 弯曲图:指记录
载荷F(或弯矩M) 与试样最大挠度 fmax之间的关系 曲线(图2-6), 可籍此来确定材 料在弯曲载荷下 的力学性能.
°
• 试样弯曲时,受拉一侧表面的最大正应力:

max

M
max
W
3 • 式中,W为试样抗弯截面系数。 d ° W (m ) • 对于直径为do的圆柱试样
(三)扭转屈服强度:

P76 P77
• (四)抗扭强度:表示为 ° τb
W • 式中,Mb为试样断裂前的最大扭矩(N· mm)。
b
M
b
• 条件强度极限:用上述弹性公式计算的 τb值与真实情况不符,故称τb为条件强度
极限。
• 除了极脆材料外,τb不能代表真实扭转强 度极限,只能用作标准试样条件下的相对 比较。为了求得真实扭转强度极限,应运 用塑性力学理论,按圆柱形试样产生大量 塑性变形条件下的扭转真应力来计算。
• 弯曲试验特点1:弯曲加载时受拉一侧的应力状
态基本与静拉伸相同,但不存在所谓的试样偏斜影 响.故常用于测定因太硬而难于加工成拉伸试样的 脆性材料的断裂强度,并能显示它们的塑性差别. • 弯曲试验特点2:弯曲试验时截面上的应力分布 也是表面上应力最大,故可灵敏反映材料的表面缺 陷.故常用来比较和评定材料表面处理层的质量. • 弯曲试验特点3:塑性材料F-fmax曲线的最后部 分可任意延长[图2-6(a)],表明弯曲试验不能使这 些材料断裂.此时虽可测定规定非比例和弯曲应力, 但实际上很少应用,应采用拉伸试验.
二、扭转试验
一、 扭转试样: 圆柱形扭转试样
扭转设备: 扭转试验机
二、试验条件 P74
扭转计
粗糙度:
零件表面经过加工后,看起来很光滑,经放大观 察却凹凸不平。 表面粗糙度,是指加工后的零件表面上具有的较 小间距和微小峰谷所组成的微观几何形状特征, 一般是由所采取的加工方法和(或)其他因素形成 的。零件表面的功用不同,所需的表面粗糙度参 数值也不一样。零件图上要标注表面粗糙度代(符) 号,用以说明该表面完工后须达到的表面特性。 表面粗糙度高度参数有3种:
• 压缩曲线: 压缩试验时,
材料抵抗外力变形和断 裂情况也可用压力和变 形的关系曲线来表示 (图2-7)。 • 1为脆性材料的压缩曲线, ° 断裂点f的应力即为抗压 强度σbc; • 2为塑性材料的压缩曲线, 其上部虚线表示材料被 压扁但并不断裂。
4. 压缩性能指标的测定:
压缩试验时,在弹性范围内,试验速度采用 控制应力速率的方法,其速率应在 1~10MPa· s-1范围内,在明显塑性变形范围, 采用控制应变速率方法,其速率应在 0.0005~0.0001s-1范围内。
• (一)切变模量 G P75 • (二)规定非比例扭转强度: 指当试件标距部分表 面非比例切应变γp达到规定值时,按弹性扭转公 式算出的应力,表示为τ p,即材料对扭转配件变 ° 形的抗力. Tp p W • 式中,W为试样截面系数,圆柱试样为πd03/16; Mp为扭转曲线上与非比例切应变对应的扭矩 (N· m). • 测定方法: P75

3. 试验设备
压缩试验可在万能材料试验机或压力试验机 上进行。a. 试验机台板与压头压试样表面应平 行,平行度不低于1∶0.0002。b. 试验过程中, 压头与台板间不应有侧向相对位移和振动,如 不满足上述要求,应加配力导向装置,硬度较 高的试样两端应垫以合适的硬质材料做成的垫 板,试验后,板面不应有永久变形,垫板两面 的平行度不低于1∶0.0002,表面粗糙度不高于 Ra0.8。c. 试验机应备有调速指示装置。d. 试验 机应备有放大和记录力及变形的装置。试验机 应定期由计量部门进行检验。
相关文档
最新文档
