马吕斯定律实验报告

篇一：偏振光实验报告

实验报告

姓名：高阳班级：F0703028学号：5070309013同组姓名：王雪峰

实验日期：20XX-3-3

指导老师：助教10

实验成绩：批阅日期：

偏振光学实验

【实验目的】

1.观察光的偏振现象,验证马吕斯定律

2.了解1/2波

片,1/4波片的作用

3.掌握椭圆偏振光,圆偏振光的产生与检测.

【实验原理】

1．光的偏振性

光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度e称为光矢量。在垂直于光波传播方

2．偏振片

虽然普通光源发出自然光，但在自然界中存在着各种偏振光，目前广泛使用

的偏振光的器件是人造偏振片，它利用二向色性获得偏振光（有些各向同性介质，在某种作用下会呈现各向异性，能强烈吸收入射光矢量在某方向上的分量，而通过其垂直分量，从而使入射的自然光变为偏振光介质的这种性质称为二向色性。）。偏振器件即可以用来使自然光变为平面偏振光——起偏，也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。用作起偏的偏振片叫做起偏器，用作检偏的偏振器件叫做检偏器。实际上，起偏器和检偏器是通用的。

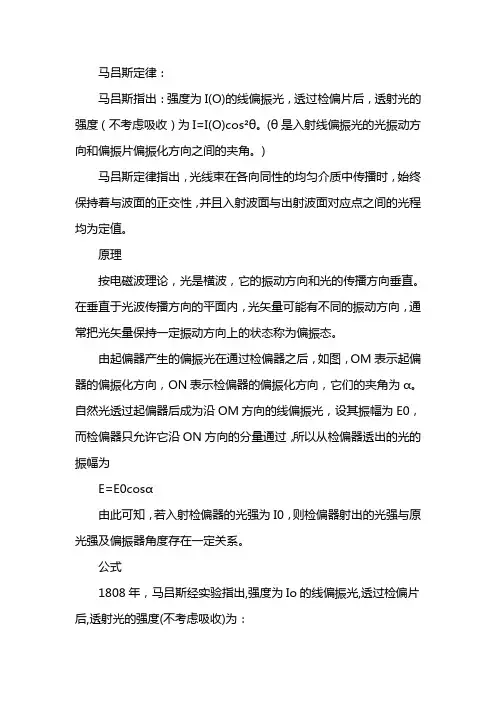

3.马吕斯定律

设两偏振片的透振方向之间的夹角为α，透过起偏器的线偏振光振幅为A0，

则透过检偏器的线偏振光的振幅为A，A=A0cosɑ，强度

I=A，I=A0cosɑ=Ｉ

cosɑ=cosɑ式中I0为进入检偏器前（检偏器无吸收时）线偏振光的强度。

这就是１８０９年马吕斯在实验中发现的，所以称马吕斯定律。显然，以

光线传播方向为轴，转动检偏器时，透射光强度Ｉ将发生周期变化。

若入射光是部分偏振光或椭圆偏振光，则极小值部位０。若光强完全不变化，则入射光是自然光或圆偏振光。这样，根据透射光强度变化的情况，可将线偏振光和自然光和部分偏振光区别开来。

4．椭圆偏振光、圆偏振光的产生；1/2波片和1/4波片的作用

当平面偏振光同过1/2波片后，产生的仍是平面偏振光，但它与原入射光的

夹角为2ɑ（ɑ为入射光振动面与波片光轴的夹角，下同）；

当平面偏振光同过1/4波片后，产生偏振光的性质与ɑ

马吕斯定律实验报告

竭诚为您提供优质文档/双击可除马吕斯定律实验报告篇一：偏振光实验报告实验报告姓名：高阳班级：F0703028学号：5070309013同组姓名：王雪峰实验日期：20XX-3-3 指导老师：助教10 实验成绩：批阅日期：偏振光学实验【实验目的】 1.观察光的偏振现象,验证马吕斯定律 2.了解1/2波片,1/4波片的作用 3.掌握椭圆偏振光,圆偏振光的产生与检测. 【实验原理】 1．光的偏振性光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度e称为光矢量。在垂直于光波传播方

向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面就称为振动面（见图１）。此时光矢量在垂直与传播方向平面上的投影为一条直线，故又称为线偏振态。若光矢量绕着传播方向旋转，其端点描绘的轨道为一个圆，这种偏振态称为圆偏振态。如光矢量端点旋转的轨迹为一椭圆，就成为椭圆偏振态（见图2）。 2．偏振片虽然普通光源发出自然光，但在自然界中存在着各种偏振光，目前广泛使用的偏振光的器件是人造偏振片，它利用二向色性获得偏振光（有些各向同性介质，在某种作用下会呈现各向异性，能强烈吸收入射光矢量在某方向上的分量，而通过其垂直分量，从而使入射的自然光变为偏振光介质的这种性质称为二向色性。）。偏振器件即可以用来使自然光变为平面偏振光——起偏，也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。用作起偏的偏振片叫做起偏器，用作检偏的偏振器件叫做检偏器。实际上，起偏器和检偏器是通用的。 3.马吕斯定律设两偏振片的透振方向之间的夹角为α，透过起偏器的线偏振光振幅为A0，

偏振光的观测与研究~~实验报告

偏振光的观测与研究光的干涉与衍射实验证明了光的波动性质。本实验将进一步说明光就是横波而不就是纵波,即其E与H的振动方向就是垂直于光的传播方向的。光的偏振性证明了光就是横波,人们通过对光的偏振性质的研究,更深刻地认识了光的传播规律与光与物质的相互作用规律。目前偏振光的应用已遍及于工农业、医学、国防等部门。利用偏振光装置的各种精密仪器,已为科研、工程设计、生产技术的检验等,提供了极有价值的方法。【实验目的】 1.观察光的偏振现象,加深偏振的基本概念。 2.了解偏振光的产生与检验方法。 3.观测布儒斯特角及测定玻璃折射率。 4.观测椭圆偏振光与圆偏振光。【实验仪器】光具座、激光器、偏振片、1/4波片、1/2波片、光电转换装置、光点检流计、观测布儒斯特角装置图1 实验仪器实物图【实验原理】 1.偏振光的基本概念按照光的电磁理论,光波就就是电磁波,它的电矢量E与磁矢量H相互垂直。两者均垂直于光的传播方向。从视觉与感光材料的特性上瞧,引起视觉与化学反应的就是光的电矢量,通常用电矢量E代表光的振动方向,并将电矢量E与光的传播方向所构成的平面称为光振动面。在传播过程中,光的振动方向始终在某一确定方位的光称为平面偏振光或线偏振光,如图2(a)。光源发射的光就是由大量原子或分子辐射构成的。由于热运动与辐射的随机性,大量原子或分子发射的光的振动面出现在各个方向的几率就是相同的。一般说,在10－6s内各个方向电矢量的时间平均值相等,故出现如图2(b)所示的所谓自然光。有些光的振动面在某个特定方向出现的几率大于其她方向,即在较长时间内电矢量在某一方向较强,这就就是如图2(c)所示的所谓部分偏振光。还有一些光,其振动面的取向与电矢量的大小随时间作有规则的变化,其电矢量末端在垂直于传播方向的平面上的移动轨迹呈椭圆(或圆形),这样的光称为椭圆偏振光(或圆偏振光),如图2(c)所示。图2 光波按偏振的分类 2.获得偏振光的常用方法 (1)非金属镜面的反射。通常自然光在两种媒质的界面上反射与折射时,反射光与折射光都将成为部分偏振光。并且当入射角增大到某一特定值时,镜面反射光成为完全偏振光,其振动面垂直于入射面,如图3所示,这时入射角称为布儒斯特角,也称为起偏角。

电路实验报告1--叠加原理

电路实验报告1-叠加原理的验证所属栏目：电路实验- 实验报告示例发布时间：2010-3-11 实验三叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。三、实验设备高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。四、实验步骤 1．用实验装置上的DGJ-03线路, 按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。表3-1

3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。表3-2 五、实验数据处理和分析对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。

偏振光实验数据处理分析

偏振光实验数据处理分析 ——关于验证马吕斯定律的数据处理方法一、马吕斯定律： 1．一束光强度为的线偏振光，透过检偏器以后，透射光的光强度为α20cos I I = （1）其中是线偏振光的光振动方向与检偏器透振方向间的夹角，该式称为马吕斯定律。 2．在光路中放入偏振片作为起偏器，获得振动方向与透振方向一致的线偏振光，线偏振光的强度为入射自然光强度的。马吕斯定律光路图 3．在光路中放入偏振片，作为检偏器，其透振方向与的夹角为，透过的光振幅为 αcos A A 2 20 2 = （2）式中为透过的线偏振光的振幅。因为，所以，光强度为α20cos I I = 这就是马吕斯定律，马吕斯定律说明了入射到偏振片上的线偏振光，其透射光强度的变化规律。二、简单实验过程以He-Ne 激光作光源，用偏振片起偏和检偏，光电池接收，用电检流计量度光强的大小。实验从两偏振片方向（或称光轴）平行或垂直开始，记录光电流。测量时每转15记录一个数据，转180，取12个位置读数。 2 P 1 P

三、数据处理以角度为横坐标，光电流为纵坐标画图，并与余弦函数的平方值随着角度的变化关系比较表1 将表1中角度θ和电流i 的数据输入，并通过工作表计算出2cosθ的值。打开Origin 数据处理软件，将含有原始数据的excel 工作表在Origin 数据处理软件中打开。当图形窗口为当前窗口时，可以采用从菜单进行电流i 和cos 2θ的直线拟合，其拟合的函数为 Y=A+BX i 采用最小二乘法估计方程参数： B X -Y A = ∑ ∑ = N i 2 i N i i i X -X Y -Y X -X B ）（））（（对马吕斯定律的验证一般采用的方法是由实验得到的角度θ和电流i 的数据，进而用作图法得出cos 2θ和I 成正比的线性关系，如果cos 2θ与电流i 的线性关系良好，则说明马吕斯定律得以验证。然而学生用作图法验证马吕斯实验时，是用目测测试点分布而画出cos 2θ和电流i 之间的直线图，目测时测试点呈直线与否的界限难以确定，手工作图过程中也必然引入误差，以至于使实验中真正导致误差较大的原因容易被掩盖。同时，这种处理方法也使实验中产生的有规律性的误差被忽略，其结果往往达不到定量验证的目的。用Origin 数据分析软件依据最小二乘法原理进行实验数据处理，可由相关系数R 定量表示测试点的线性程度，达到定量验证物理规律的目的。由回归标准差SD 可得到实验误差。

实验报告-偏振光学实验

实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2008-3-3 指导老师：助教10 批阅日期：偏振光学实验【实验目的】 1.观察光的偏振现象,验证马吕斯定律 2.了解1/2波片,1/4波片的作用 3.掌握椭圆偏振光,圆偏振光的产生与检测. 【实验原理】 1．光的偏振性光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度E 称为光矢量。在垂直于光波传播方向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面就称为振动面（见图１）。此时光矢量在垂直与传播方向平面上的投影为一条直线，故又称为线偏振态。若光矢量绕着传播方向旋转，其端点描绘的轨道为一个圆，这种偏振态称为圆偏振态。如光矢量端点旋转的轨迹为一椭圆，就成为椭圆偏振态（见图2）。

2．偏振片虽然普通光源发出自然光，但在自然界中存在着各种偏振光，目前广泛使用的偏振光的器件是人造偏振片，它利用二向色性获得偏振光（有些各向同性介质，在某种作用下会呈现各向异性，能强烈吸收入射光矢量在某方向上的分量，而通过其垂直分量，从而使入射的自然光变为偏振光介质的这种性质称为二向色性。）。偏振器件即可以用来使自然光变为平面偏振光——起偏，也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。用作起偏的偏振片叫做起偏器，用作检偏的偏振器件叫做检偏器。实际上，起偏器和检偏器是通用的。 3.马吕斯定律设两偏振片的透振方向之间的夹角为α，透过起偏器的线偏振光振幅为，则透过检偏器的线偏振光的振幅为A，A=ɑ，强度I=，I=ɑ= Ｉɑ=ɑ式中为进入检偏器前（检偏器无吸收时）线偏振光的强度。这就是１８０９年马吕斯在实验中发现的，所以称马吕斯定律。显然，以光线传播方向为轴，转动检偏器时，透射光强度Ｉ将发生周期变化。

偏振光实验报告

实验题目：偏振光的研究实验者：PB08210426 李亚韬实验目的：掌握分光计的工作原理，熟悉偏振光的原理和性质。验证马吕斯定律，并根据布儒斯特定律测定介质的折射率。实验原理：为了研究光的偏振态和利用光的偏振特性进行各种分析和测量工作，需要各种偏振元件：产生偏振光的元件、改变光的偏振态的元件等，下面分类介绍。 1 产生偏振光的元件在激光器发明之前，一般的自然光源产生的光都是非偏振光，因此要产生偏振光都要使用产生偏振光的元件。根据这些元件在实验中的作用，分为起偏器和检偏器。起偏器是将自然光变成线偏振光的元件，检偏器是用于鉴别光的偏振态的元件。在激光器谐振腔中可以利用布儒斯特角使输出的激光束是线偏振光。将自然光变成偏振光的方法有很多，一个方法是利用光在界面反射和透射时光的偏振现象。我们的先人在很早就已经对水平面的反射光有所研究，但定量的研究最早在1815年由布儒斯特完成。反射光中的垂直于入射面的光振动（称s 分量）多于平行于入射面的光振动（称p 分量）；而透射光则正好相反。在改变入射角的时候，出现了一个特殊的现象，即入射角为一特定值时，反射光成为完全线偏振光（s 分量）。折射光为部分偏振光，而且此时的反射光线和折射光线垂直，这种现象称之为布儒斯特定律。该方法是可以获得线偏振光的方法之一。如图1所示。因为此时 20π γ= +i ，γsin sin 201n i n =， 12 0000sin cos sin n n sin i i i tgi === γ，若n 1=1（为空气的折射率），则 2tgi n = （1） 0i 叫做布儒斯特角，所以通过测量布儒斯特角的大小可以测量介质的折射率。由以上介绍可以知道利用反射可以产生偏振光，同样利用透射（多次透射）也可以产生偏振光（玻璃堆）。第二种是光学棱镜，如尼科耳棱镜、格兰棱镜等，它是利用晶体的双折射的原理制成的。在晶体中存在一个特殊的方向（光轴方向），当光束沿着这个方向传播时，光束不分裂，光束偏离这个方向传播时，光束将分裂为两束，其中一束光遵守折射定律叫做寻常光（o 光），另一束光一般不遵守折射定律叫做非寻常光（e 光）。o 光和e 光都是线偏振光（也叫完全偏振光），两者的光矢量的振动方向（在一般使用状态下）互相垂直。改变射向晶体的入射光线的方向可以找到光轴方向，沿着这个方向，o 光和e 光的传播速度相等，折射率相同。晶体可以有一个光轴，叫做单轴晶体，如方解石、石英，也可以有两个光轴，叫双轴晶体，如云母、硫磺等。包含光轴和任一光线的平面叫对应于该光线的主平面，o 光电矢量的振动方向垂直于o 光主平面，e 光电矢量的振动方向平行于e 光主平面。格兰棱镜由两块方解石直角棱镜构成，两棱镜间有空气间隙，方解石的光轴平行于棱镜的棱。自然光垂直于界面射入棱镜后分为o 光和e 光，o 光在空气隙上全反射，只有e 光透过棱镜射出。

偏振光实验报告

实验报告学生姓名：学号：指导教师：实验地点：实验时间：一、实验室名称：偏振光实验室二、实验项目名称：偏振光实验三、实验学时：四、实验原理：光波的振动方向与光波的传播方向垂直。自然光的振动在垂直与其传播方向的平面内，取所有可能的方向；某一方向振动占优势的光叫部分偏振光；只在某一个固定方向振动的光线叫线偏振光或平面偏振光。将非偏振光（如自然光）变成线偏振光的方法称为起偏，用以起偏的装置或元件叫起偏器。（一）线偏振光的产生 1．非金属表面的反射和折射光线斜射向非金属的光滑平面（如水、木头、玻璃等）时，反射光和折射光都会产生偏振现象，偏振的程度取决于光的入射角及反射物质的性质。当入射角是某一数值而反射光为线偏振光时，该入射角叫起偏角。起偏角的数值α与反射物质的折射率n 的关系是： n =αtan （1）称为布如斯特定律，如图1所示。根据此式，可以简单地利用玻璃起偏，也可以用于测定物质的折射率。从空气入射到介质，一般起偏角在53度到58度之间。非金属表面发射的线偏振光的振动方向总是垂直于入射面的；透射光是部分偏振光；使用多层玻璃组合成的玻璃堆，能得到很好的透射线偏振光，振动方向平行于入射面的。图 1 图 2 2．偏振片分子型号的偏振片是利用聚乙烯醇塑胶膜制成，它具有梳状长链形结构的分子，这些分子平行地排列在同一方向上。这种胶膜只允许垂直于分子排列方向的光振动通过，因而产生

线偏振光，如图2所示。分子型偏振片的有效起偏范围几乎可达到180度，用它可得到较宽的偏振光束，是常用的起偏元件。图 3 鉴别光的偏振状态叫检偏，用作检偏的仪器叫或元件叫检偏器。偏振片也可作检偏器使用。自然光、部分偏振光和线偏振光通过偏振片时，在垂直光线传播方向的平面内旋转偏振片时，可观察到不同的现象，如图3所示，图中(α)表示旋转P ，光强不变，为自然光；（b ）表示旋转P ，无全暗位置，但光强变化，为部分偏振光；（c ）表示旋转P ，可找到全暗位置，为线偏振光。（二）圆偏振光和椭圆偏振光的产生线偏振光垂直入射晶片，如果光轴平行于晶片的表面，会产生比较特殊的双折射现象。这时，非常光e 和寻常光o 的传播方向是一致的，但速度不同，因而从晶片出射时会产生相位差 d n n e )(200 -= λπ δ （2）式中0λ表示单色光在真空中的波长，o n 和e n 分别为晶体中o 光和e 光的折射率，d 为晶片厚度。 1．如果晶片的厚度使产生的相位差1 (21)2 k δπ=+，k =0，1，2，…，这样的晶片称为1/4波片，其最小厚度为0 min 4() o e d n n λ= -。线偏振光通过1/4波片后，透射光一般是椭圆偏振光；当α=π/4时，则为圆偏振光；当0=α或π/2时，椭圆偏振光退化为线偏振光。由此可知，1/4波片可将线偏振光变成椭圆偏振光或圆偏振光；反之，它也可将椭圆偏振光或圆偏振光变成线偏振光。 2．如果晶片的厚度使产生的相差πδ)12(+=k ，k =0，1，2，…，这样的晶片称为半波片，其最小厚度为0 min 2() o e d n n λ= -。如果入射线偏振光的振动面与半波片光轴的交角为 α，则通过半波片后的光仍为线偏振光，但其振动面相对于入射光的振动面转过α2角。 3．如果晶片的厚度使产生的相差2k δπ=，k =1，2，3，…，这样的晶片称为全波片，其最小厚度为0 min o e d n n λ= -。从该波片透射的光为线偏振光。

偏振光实验报告

实验1. 验证马吕斯定律实验原理：某些双折射晶体对于光振动垂直于光轴的线偏振光有强烈吸收，而对于光振动平行于光轴的线偏振光吸收很少(吸收o 光，通过e 光)，这种对线偏振光的强烈的选择吸收性质，叫做二向色性。具有二向色性的晶体叫做偏振片。偏振片可作为起偏器。自然光通过偏振片后，变为振动面平行于偏振片光轴(透振方向)，强度为自然光一半的线偏振光。如图1、图2所示：图1中靠近光源的偏振片1P 为起偏器，设经过1P 后线偏振光振幅为0A （图2所示），光强为I 0。2P 与1P 夹角为θ,因此经2P 后的线偏振光振幅为θcos 0A A =，光强为θθ20220cos cos I A I ==, 此式为马吕斯定律。实验数据及图形： P 1 P 2 线偏光单色自然光线偏光图1 P 1 P 2 A 0 A 0cos θ θ 图2

从图形中可以看出符合余弦定理，数据正确。实验2.半波片，1/4波片作用实验原理：偏振光垂直通过波片以后，按其振动方向（或振动面）分解为寻常光（o 光）和非常光（e 光）。它们具有相同的振动频率和固定的相位差（同波晶片的厚度成正比），若将它们投影到同一方向，就能满足相干条件，实现偏振光的干涉。分振动面的干涉装置如图3所示，M 和N 是两个偏振片，C 是波片，单色自然光通过M 变成线偏振光，线偏振光在波片C 中分解为o 光和e 光，最后投影在N 上，形成干涉。考虑特殊情况，当M ⊥N 时，即两个偏振片的透振方向垂直时，出射光强为：)cos 1)(2(sin 420δθ-= ⊥I I ；当M ∥N 时，即两个偏振片的透振方向平行时，出射光强为：M N 图3 分振动面干涉装置 I 0 波片偏振片偏振片单色自然光
