基于51单片机的酒精测试仪设计
基于51单片机的酒精检测仪的工作流程
基于51单片机的酒精检测仪的工作流程基于51单片机的酒精检测仪的工作流程1. 引言酒精检测仪是一种用于检测人体酒精浓度的设备。
它们常常被应用于公共场所、交通管理和个人使用等领域。
基于51单片机的酒精检测仪具有体积小、功耗低、成本较低等特点，因此在市场上得到了广泛的应用。
本文将以深度和广度的视角，探讨基于51单片机的酒精检测仪的工作流程。
2. 硬件设计基于51单片机的酒精检测仪的硬件设计主要包括以下几个部分。
2.1 酒精传感器酒精传感器是酒精检测仪的核心部件。
它可以通过检测被测试者呼出的气体中的酒精浓度来判断其饮酒情况。
通常使用的酒精传感器有半导体型、气体传感器和红外线型等。
基于51单片机的酒精检测仪常常采用半导体型酒精传感器。
2.2 信号转换酒精传感器输出的信号需要经过模拟信号转换成数字信号，以便51单片机进行处理。
这一过程常常需要使用AD（模拟信号转数字信号）转换芯片来实现。
2.3 电源管理基于51单片机的酒精检测仪需要稳定的电源供应。
设计中必须考虑到如何将电源转换为所需要的工作电压并提供足够的工作电流。
3. 程序编写基于51单片机的酒精检测仪的程序设计也是整个系统的重要组成部分。
3.1 初始化在程序的开始阶段，需要初始化51单片机的各种外设，包括酒精传感器、AD转换芯片、LCD显示屏等。
还需进行一系列的配置，例如设置输入输出口、设置波特率等。
3.2 采样和转换在检测酒精浓度之前，需要对酒精传感器进行采样和转换。
采样是指获取传感器的输出信号，而转换则是将模拟信号转换成数字信号。
这需要使用到51单片机的AD转换功能。
3.3 数据处理获取到数字信号后，需要对其进行处理和计算，才能得到酒精浓度的准确值。
常见的处理算法有加权平均法和卡尔曼滤波法等。
3.4 显示和告警检测结果需要通过LCD显示屏进行展示，并根据阈值设定，判断是否触发警报。
当酒精浓度超过设定的阈值时，酒精检测仪会发出声音或闪烁警示灯提示用户。
基于51单片机的酒精浓度测试仪设计
基于51单片机的酒精浓度测试仪设计【摘要】针对驾驶员酒后驾车，量刑标准不明确的问题。
本文利用MQ-3酒精浓度传感器能很好的解决该问题。
MQ-3乙醇气体传感器以驾驶员呼出的气体为采集对象，输出随乙醇浓度变化的电压信号，该电压信号经ADC0832转换，送入STC89C52单片机系统，通过AT24C02与设定的醉酒阈值进行比较，并在LCD1602液晶上显示酒精浓度值，当酒精浓度超过设定值时，通过单片机驱动蜂鸣器进行报警。
从而为交警检测驾驶员是否酒后驾车提供了可靠的依据。
【关键词】STC89C52;酒精浓度;阈值引言现代传感器技术日益成熟，传感器被应用的越来越多。
随着科技的不断进步，传感器正处于传统型向新型传感器转型的发展阶段，新型传感器具有微型化、数字化、智能化、多功能化、系统化、网络化等特点，它将不仅能帮助系统产业的改造升级，还能促进新兴工业得到迅速发展。
本设计的酒精浓度检测仪属于气体传感器检测技术的应用，具有以下用途：在交通安全上，判断酒后驾车酒精浓度是否超标;在医学上，通过设定酒精阈值判断患者血液中的酒精浓度是否超出正常值。
该检测仪系统具有硬件电路简单、成本低、易于实现的特点。
1.MQ-3酒精浓度传感器介绍1.1 传感器主要特性（1）具有信号输出指示功能;（2）双路信号（模拟量及TTL电平）输出;（3）TTL输出有效信号低电平（输出低电平时信号灯亮，可直接接单片机）;（4）模拟量0～5V电压输出，输入浓度越高输出电压越高;（5）对乙醇蒸汽具有较好的选择性及很高的灵敏度;（6）可靠的稳定性、使用寿命长;（7）响应恢复快速。
1.2 MQ-3传感器实物及灵敏度特性MQ-3乙醇气体传感器实物及灵敏度曲线如图1-1和1-2所示，其传感原理为气敏电阻的输出阻值随乙醇气体等浓度变化而变化。
图1-1 MQ-3酒精浓度传感器图1-2 乙醇气体传感器灵敏度曲线2.系统总体设计框图该酒精浓度测试仪总体设计框图如图3所示。
基于51单片机的酒精浓度测试系统
目录第1章绪论11.1 课题选题依据和制作意义11.2 国内外研究成果的概述11.3 研究此课题的途径21.4 此设计的构成和内容2第2章系统的工作原理与结构32.1 工作原理32.2 结构框图42.3 酒精浓度检测仪的整体结构组成4第3章检测仪的硬件设计43.1 单片机的选择43.2 酒精浓度检测的设计63.2.1 MQ-3气敏传感器的结构和外形73.2.2 MQ-3灵敏度特性曲线83.2.3 MQ-3的标准工作条件和环境条件8 3.2.4酒精浓度信号的采集93.3 模数转换电路的设计103.3.1 ADC0809的特点103.3.2 模数转换电路103.4 按键设定阈值及阈值存储电路的设计11 3.5 液晶接口电路的设计113.6 声光报警电路的设计123.7 单片机与PC机串口通讯133.8 晶振电路的设计133.9 复位电路的设计143.10 附加功能电路的设计14第4章检测仪的整体原理图和实物图15第5章检测仪的软件实现165.1 A/D转换的软件实现165.2 阈值设定及显示的软件控制175.3 整体软件控制流程18第6章检测仪的软件功能调试206.1 按键修改酒精阈值程序206.2 模数转换测试206.3 液晶显示程序设计216.4 声光报警测试246.5 整体功能调试程序24第7章结论25参考文献26致谢27附录28附录A：全局变量头文件和延时模块28附录B：AD转化模块30附录C：24c08存储模块31附录D：LCD显示模块35附录E：主函数41第1章绪论1.1 选题的依据和课题的意义早在人类文明曙光初露之时，各大文明古国的酒文化就已萌芽。
数千年来，酒作为影响最广的一种饮品，与众多历史事件纠缠，也在各国各时期的文艺作品中经常出现。
过度饮酒已经造成了躯体或者精神的损害，并会带来不良的社会后果，如果饮酒时间和量达到一定的程度，饮酒者会无法控制自己的行为。
适当饮酒，可以使人心情愉悦、保持活力。
基于51单片机酒精浓度监测仪设计与实现
•{
•
led=0;
•}
• else
•{
•
led=1;
•}
•}
• void keyscan()
•{
• if(key2==0)
//key2键，解除报警用
•{
•
delayms(10);
•
if(key2==0)
•
{
•
num=1; //num为1时，dete内条件不成立，报警解除
•
}
•}
•}
• void main()
设计思路
• 本设计主要基于51单片机来设计的。
• 通过MQ-2对呼出气体中酒精浓度的反应 以取样电压的形式送入到NE555的触发端， 使NE555的输出端由低变成高电平，继电 器KS吸合，并将转换的数据送入单片机 进行分析处理，并判断是否醉酒驾车， 如果是，则发光二极管被点亮。
• 为了下一次继续检测，我设置了解除报 警功能按键。
• sbit led=P1^1;
• uchar num=0;
• void delayms(uint xms) //延时函数
•{
• uint i,j;
• for(i=xms;i>0;i--)
• for(j=110;j>0;j--);
•}
• void dete() //检测函数
•{
• if(key1==0&&num==0) //如果key1按下并且num为0，执行下面的程序
• 单片机晶振的作用是为系统提供基本的时钟信 号，通常一个系统共用一个晶振，便于各部分 保持同步。
• 复位电路作用是把一个例如状态机初始化到空 状态。
单片机最小系统图
基于单片机控制的酒精浓度测试仪设计

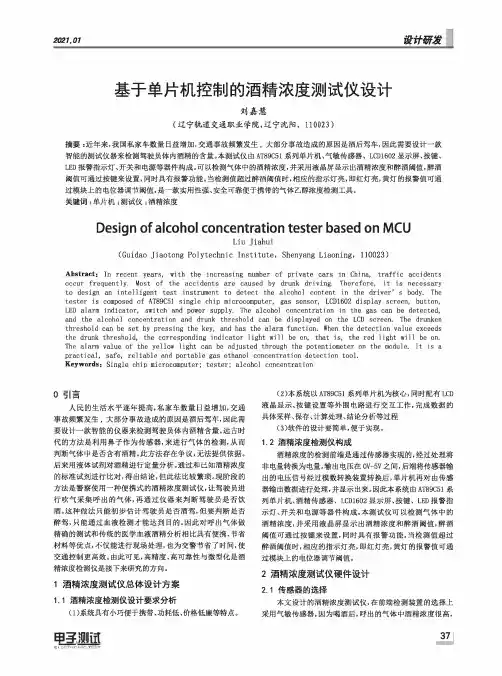

2021.01设计研发基于单片机控制的酒精浓度测试仪设计刘嘉慧(辽宁轨道交通职业学院，辽宁沈阳，110023)摘要：近年来，我国私家车数量日益增加，交通事故频繁发生，大部分事故造成的原因是酒后驾车，因此需要设计一款智能的测试仪器来检测驾驶员体内酒精的含量。
本测试仪由AT89C51系列单片机、气敏传感器、LCD1602显示屏、按键、LED报警指示灯、开关和电源等器件构成。
可以检测气体中的酒精浓度,并釆用液晶屏显示出酒精浓度和醉酒阈值，醉酒阈值可通过按键来设置，同时具有报警功能。
当检测值超过醉酒阈值时，相应的指示灯亮，即红灯亮，黄灯的报警值可通过模块上的电位器调节阈值，是一款实用性强、安全可靠便于携带的气体乙醇浓度检测工具。
关键词:单片机；测试仪；酒精浓度Design of alcohol concentration tester based on MCULiu Jiahui(Guidao Jiaotong Polytechnic Institute,Shenyang Liaoning,110023) Abstract：In recent years,with the increasing number of private cars in China,traffic accidents occur frequently.Most of the accidents are caused by drunk driving・Therefore,it is necessary to design an intelligent test instrument to detect the alcohol content in the driver J s body.The tester is composed of AT89C51single chip microcomputer,gas sensor,LCD1602display screen,button, LED alarm indicator,switch and power supply.The alcohol concentration in the gas can be detected, and the alcohol concentration and drunk threshold can be displayed on the LCD screen.The drunken threshold can be set by pressing the key,and has the alarm function.When the detection value exceeds the drunk threshold,the corresponding indicator light will be on,that is,the red light will be on.The alarm value of the yellow light can be adjusted through the potentiometer on the module.It is a, practical,safe,reliable and portable gas ethanol concentration detection tool.Keywords:Single chip microcomputer;tester;alcohol concentrationo引言人民的生活水平逐年提高,私家车数量日益增加，交通事故频繁发生，大部分事故造成的原因是酒后驾车，因此需要设计一款智能的仪器来检测驾驶员体内酒精含量。
基于51单片机的酒精浓度测试仪课设报告
基于51单片机的酒精浓度测试仪课设报告一、项目简介基于51单片机的酒精浓度测试仪是一款实用的检测设备，主要用于检测环境中的酒精浓度。
该测试仪利用气敏传感器来检测空气中的酒精浓度，并通过51单片机进行数据处理和控制。
本报告将详细介绍该测试仪的设计、实现和测试过程。
二、系统设计硬件设计（1）单片机：采用51单片机作为主控制器，负责数据采集、处理和控制。
（2）传感器：选用MQ-3气敏传感器，用于检测空气中的酒精浓度。
该传感器具有灵敏度高、响应速度快、稳定性好的特点。
（3）显示屏：采用LCD显示屏，用于显示酒精浓度、单位等信息。
（4）按键：设置一个按键，用于触发传感器进行酒精浓度检测。
（5）电源：采用USB供电方式，为整个系统提供稳定的电源。
软件设计（1）程序流程：首先进行系统初始化，包括单片机、传感器、显示屏等。
然后进入主循环，等待按键触发，当按键按下时，启动传感器进行酒精浓度检测，并将检测结果显示在显示屏上。
（2）数据处理：对传感器采集的数据进行滤波处理，以减小误差，提高检测精度。
（3）控制算法：根据传感器采集的数据，通过算法计算出酒精浓度值，并进行单位转换。
三、实现过程硬件搭建根据设计要求，将单片机、传感器、显示屏等元件连接起来，构成完整的硬件系统。
软件编程使用Keil软件进行编程，编写程序代码，实现系统功能。
调试与优化对系统进行调试和优化，确保系统工作正常，检测精度符合要求。
四、测试与分析测试环境与设备在实验室环境中进行测试，使用标准酒精溶液作为测试样本。
测试过程将标准酒精溶液分别置于不同浓度水平下，使用本系统进行检测，记录检测结果。
测试结果与分析通过对比标准酒精溶液的实际浓度与本系统的检测结果，分析本系统的检测精度和误差范围。
结果表明，本系统具有较高的检测精度和稳定性，能够满足实际应用需求。
五、结论与展望本报告介绍了基于51单片机的酒精浓度测试仪的设计、实现和测试过程。
通过软硬件结合的方式，实现了对空气中的酒精浓度的快速、准确检测。
关于51单片机酒精浓测试
二、方案的设计
• • 设计的酒精浓度测试仪应具有如下特点： （1）数据采集系统以单片机为控制核心，外围电路带有LCD显示以及 键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作， 完成数据的采集、存储、计算、分析等过程。 （2）系统具有低功耗、小型化、高性价比等特点。 （3）从便携式的角度出发，系统成功使用了数码管显示器以及小键盘 。由单片机系统控制键盘和LCD显示来实现人机交互操作，界面友好。 （4）软件设计简单易懂。 酒精浓度检测仪设计方案 设计时，考虑酒精浓度是由传感器把非电量转换为电量，传感器输出 的是0-5伏的电压值且电压值稳定，外部干扰小等。因此，可以直接把 传感器输出电压值经过A/D转换器转换得到数据送入单片机进行处理。 此外，还需接入液晶显示，键盘设师悉心指导和帮助下，完成了 酒精测试仪的设计和论文的撰写。本论文从 选题，实验，到论文的写作，整个过程得到 罗坚老师的精心指导和细心帮助，在此表示 衷心的感谢。大学三年学习生涯即将告以段 落，在此要感谢三年以来一直对教学和指导 工作认真负责，孜孜不倦的所有老师们，同 时还要感谢跟我一同学习的同学，他们给了 我帮助、支持和动力，让我度过了一个美好 的大学生活。
• • • • •
•
声光报警电路
被测 环境
气敏 传感器
A/D转换电路 单片机 液晶显示
键盘
图1：酒精浓度测试仪设计图
三、系统硬件设计
数据存储器 RAM CPU （运算器） （控制器） 特殊功能寄存 器 （SFR） X T A L 2 串定 时 器 / 计数器 行 口 中 断 系 统 8 E O P0 C 8 P2 程序存储器 ROM/EPROM
X T A L 1
P1
P3
8 8 ALE EA IN7 …. I PSEN 0
(完整word版)基于51单片机的酒精检测仪课程设计
1甲醇测试仪总体方案设计1.1甲醇浓度检测仪设计要求分析设计的甲醇浓度测试仪应具有如下特点：（1）数据采集系统以单片机为控制核心，外围电路带有LED显示以及键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据的采集、存储、计算、分析等过程。
（2）系统具有低功耗、小型化、高性价比等特点。
（3）从便携式的角度出发，系统成功使用了数码管显示器以及小键盘。
由单片机系统控制键盘和LED显示来实现人机交互操作，界面友好。
（4）软件设计简单易懂。
1.2甲醇浓度检测仪设计方案设计时，考虑甲醇浓度是由传感器把非电量转换为电量，传感器输出的是0-5伏的电压值且电压值稳定，外部干扰小等。
因此，可以直接把传感器输出电压值经过A/D转换器转换得到数据送入单片机进行处理。
此外，还需接人LED显示，4*4键盘，报警电路等。
其总体框图如图2.1所示。
图1.1基本工作原理图2硬件设计2.1传感器的选择本系统采用气敏传感器直接测量的是空气中的甲醇浓度。
传感器只能采对甲醇气体敏感，对其他气体不敏感，故选用MQ3型气敏传感器,这是考虑到周围空气中的气体成分可能影响传感器测量的准确性。
MQ3型气敏传感器由微型Al2O3，陶瓷管和测量电极、SnO2敏感层和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
MQ3型气敏传感器有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。
传感器的标准回路有加热回路和信号输出回路两部分组成，它可以准确反映传感器表面电阻值的变化。
传感器的表面电阻RS的变化，是通过与其串联的负载电阻RL上的有效电压信号VRL输出面获得的。
负载电阻RL可调为0．5-200K。
加热电压Uh为5v。
上述这些参数使得传感器输出电压为0-5V。
MQ3型气敏传感器的结构和外形、标准回路、传感器阻值变化率与酒精浓度、外界温度的关系图如图3-3所示。
一般在测量前需将传感器预热5分钟，这个样子是为了使测量的精度达到最高，误差最小，需要找到合适的温度。
