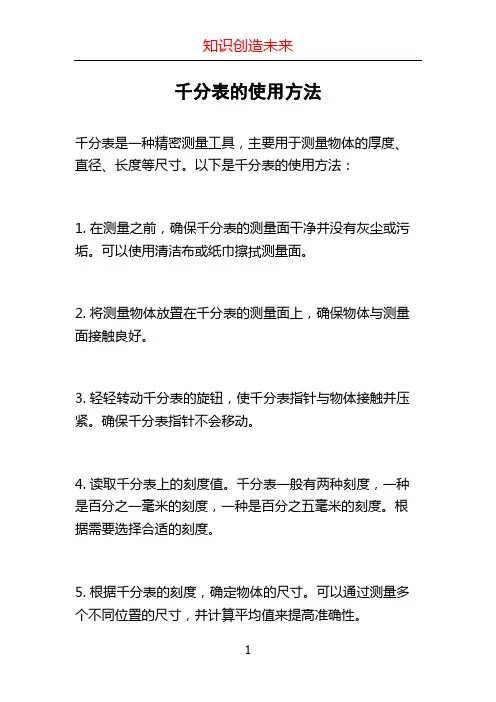

千分表是一种精密测量工具，主要用于测量物体的厚度、直径、长度等尺寸。
以下是千分表的使用方法：
1. 在测量之前，确保千分表的测量面干净并没有灰尘或污垢。
可以使用清洁布或纸巾擦拭测量面。
2. 将测量物体放置在千分表的测量面上，确保物体与测量面接触良好。
3. 轻轻转动千分表的旋钮，使千分表指针与物体接触并压紧。
确保千分表指针不会移动。
4. 读取千分表上的刻度值。
千分表一般有两种刻度，一种是百分之一毫米的刻度，一种是百分之五毫米的刻度。
根据需要选择合适的刻度。
5. 根据千分表的刻度，确定物体的尺寸。
可以通过测量多个不同位置的尺寸，并计算平均值来提高准确性。
值得注意的是，使用千分表时要轻拿轻放，避免受到外力的干扰。
另外，使用千分表时要注意保持手部独立于指针动作，以免误差。
千分表使用说明书
千分表使用说明书【千分表使用说明书】一、前言本文档介绍了千分表（Micrometer）的使用方法和注意事项。
千分表是一种常用的精密测量工具，广泛应用于工业制造、机械加工等领域。
通过正确使用千分表，可以进行精确的尺寸测量和检验。
二、千分表的结构和原理1、结构：千分表由测量头、表身、刻度盘、测量杆、调整螺旋等部分组成。
测量头用于夹持被测物体，测量杆与刻度盘相连，用于测量被测物体的尺寸。
2、原理：千分表采用螺旋线性运动原理进行尺寸测量。
调整螺旋的旋转会导致测量杆的前后移动，通过读取刻度盘上的刻线，可以获取被测物体的尺寸。
三、千分表的使用方法1、准备工作(1) 检查千分表的整体状态，确保无损坏和松动。
(2) 清洁千分表的测量头和测量杆，确保表面清洁无油污。
2、夹持被测物体(1) 打开千分表的测量头，将被测物体夹持在两个测量头之间。
(2) 确保被测物体与测量头接触紧密，以获得准确的测量结果。
3、开始测量(1) 旋转调整螺旋，使测量杆前端与被测物体接触。
(2) 缓慢旋转调整螺旋，使测量杆前进，直到被测物体停止移动。
(3) 读取刻度盘上的刻线数值，即为被测物体的尺寸。
4、完成测量(1) 读取完测量结果后，记得将千分表调整螺旋旋转回初始位置。
(2) 关闭千分表的测量头，将之前夹持的物体取出。
四、千分表的注意事项1、避免碰撞：保持千分表的外部部件不受碰撞和撞击。
2、每次使用前检查：使用千分表之前，检查螺旋调整、测量杆等部件是否正常。
3、避免过度旋转：执行测量时，应避免过度旋转调整螺旋，以免影响测量精度。
4、清洁保养：使用后，清洁千分表的表面和测量头，确保无油污和异物。
5、包装储存：将千分表放置在干燥、清洁的包装盒中，存放在干燥的环境中。
五、附件本文档无涉及附件。
六、法律名词及注释1、螺旋线性运动原理：指通过旋转调整螺旋，使测量杆前进或后退的物理原理。
2、千分表：一种常用的精密测量工具，用于测量小尺寸物体。
3、刻度盘：千分表上用于读取尺寸的刻线盘。
千分表使用教程【干货技巧】
大家知道如何正确使用千分表吗？下面小编就为大家简单介绍一下。
1、将表固定在表座或表架上，稳定可靠。
装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。
2、调整表的测杆轴线垂直于被测平面，对圆柱形工件，测杆的轴线要垂直于工件的轴线，否则会产生很大的误差并损坏指示表。
3、测量前调零位。
绝对测量用平板做零位基准，比较测量用对比物（量块）做零位基准。
调零位时，先使测头与基准面接触，压测头使大指针旋转大于一圈，转动刻度盘使0线与大指针对齐，然后把测杆上端提起1-2mm再放手使其落下，反复2-3次后检查指针是否仍与0线对齐，如不齐则重调。
4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。
显著凹凸的工件不用指示表测量。
5、不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。
6、测量时注意表的测量范围，不要使测头位移超出量程，以免过度伸长弹簧，损坏指示表。
7、不要使测头跟测杆做过多无效的运动，否则会加快零件磨损，使表失去应有精度。
8、当测杆移动发生阻滞时，不可强力推压测头，须送计量室处理。
扩展资料：千分表的种类：1、表盘千分表。
1）刻度为0.01mm的千分表。
测量轴移动1mm相当于长轴转动一圈，测量范围有5mm、10mm不等。
2）刻度为0.001mm的千分表。
测量轴移动0.2mm相当于长轴转动一圈，测量范围有1mm、2mm、5mm不等。
2、杠杆式千分表：杠杆式千分表中，一般有按照0.01mm分度，测量范围为0.5mm、0.8mm 的千分表以及按照0.002mm分度，测量范围为0.2mm、0.28mm的千分表。
3、电子数显千分表。
4、数显测厚千分表。
5、数显内径千分表。
维护保养：⒈使表远离液体，不使冷却液、切削液、水或油与表接触。
⒉在不使用指示表时，要解除其所有负荷，让测量杆处于自由状态。
⒊除长期不用外，测杆上不涂任何油脂，以免粘结。
⒋切勿敲击、碰撞、摔打。
⒌不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。
内径千分表的正确使用方法和读法
内径千分表的正确使用方法和读法嘿，朋友们！今天咱来聊聊内径千分表这玩意儿的正确使用方法和读法，可别小瞧了它，这可是个厉害的小工具呢！你看啊，内径千分表就像是一把能精准测量内孔尺寸的神奇钥匙。
当你拿到它的时候，可别着急上手就干，得先检查检查，就像出门前得照照镜子整理整理一样。
看看测头是不是干净光滑，要是有脏东西或者磨损了，那可不行，测出来的数据能准吗？然后呢，把内径千分表小心地插进要测量的内孔里，这时候可别毛手毛脚的，得温柔点，就像对待宝贝一样。
插进去后，轻轻转动表盘，感受一下是不是顺畅。
要是感觉磕磕绊绊的，那肯定有问题呀！读数的时候可得瞪大了眼睛，那刻度就像是一群小蚂蚁，得仔细分辨。
每个小刻度代表的数值都要搞清楚，可别稀里糊涂的。
你想想，要是读错了数，那不就像做饭放错了调料一样，味道全变了嘛！比如说，你测量一个内孔，测出来的数据是多少就是多少，可不能自己瞎猜或者估摸。
这就好比你去称体重，总不能觉得自己应该多重就报多重吧！那不是自欺欺人嘛！还有啊，使用内径千分表的时候一定要有耐心。
测量一次不放心，那就多测几次，就像做题一样，多检查几遍心里才踏实呀。
而且要保持手的稳定，别抖来抖去的，不然测出来的数能准吗？这就好像拍照的时候手抖了，照片不就模糊了嘛！哎呀，内径千分表虽然小，但是作用可大了去了。
它能帮我们精确地了解内孔的尺寸，让我们在工作中少犯错，多出成果。
所以啊，大家一定要认真对待它，就像对待自己的好朋友一样。
好好使用它，让它发挥出最大的作用。
总之呢，内径千分表是个很重要的工具，正确使用它和准确读数是非常关键的。
可别小瞧了这些细节，往往细节决定成败呀！大家都记住了吗？。

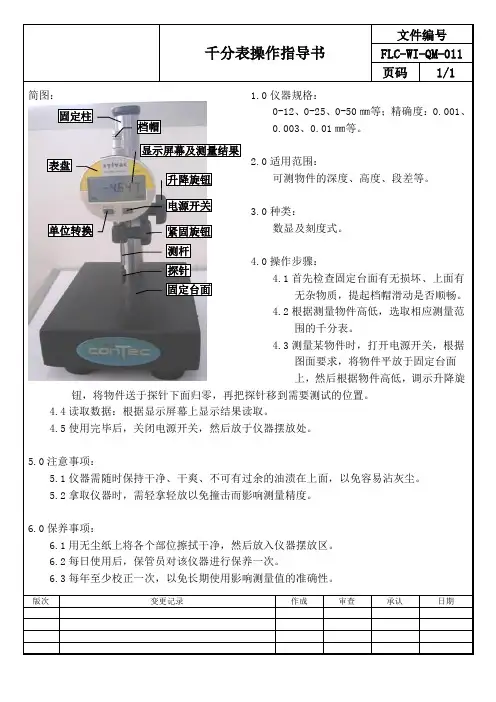

千分表操作指导书
千分表操作指导书
文件编号 FLC-WI-QM-011
页码
1/1
简图：
1.0仪器规格：
0-12、0-25、0-50㎜等；精确度：0.001、
0.003、0.01㎜等。
2.0适用范围：
可测物件的深度、高度、段差等。
3.0种类：
数显及刻度式。
4.0操作步骤：
4.1首先检查固定台面有无损坏、上面有
无杂物质，提起档帽滑动是否顺畅。
4.2根据测量物件高低，选取相应测量范
围的千分表。
4.3测量某物件时，打开电源开关，根据
图面要求，将物件平放于固定台面上，然后根据物件高低，调示升降旋
钮，将物件送于探针下面归零，再把探针移到需要测试的位置。
4.4读取数据：根据显示屏幕上显示结果读取。
4.5使用完毕后，关闭电源开关，然后放于仪器摆放处。
5.0注意事项：
5.1仪器需随时保持干净、干爽、不可有过余的油渍在上面，以免容易沾灰尘。
5.2拿取仪器时，需轻拿轻放以免撞击而影响测量精度。
6.0保养事项：
6.1用无尘纸上将各个部位擦拭干净，然后放入仪器摆放区。
6.2每日使用后，保管员对该仪器进行保养一次。
6.3每年至少校正一次，以免长期使用影响测量值的准确性。
版次 变更记录
作成 审查 承认 日期
档帽
探针 测杆 固定台面
单位转换 紧固旋钮 表盘 固定柱
显示屏幕及测量结果 升降旋钮 电源开关。
内径千分表的使用方法与读数
内径千分表的使用方法与读数
内径千分表是一种测量工具，用于测量零件内部的直径。
以下是内径千分表的使用方法和读数的步骤：
1. 首先，确保内径千分表的铁臂在关闭状态。
然后，将千分表轴向放置在要测量的零件的内部直径上。
2. 调整内径千分表的铁臂，直到其接触到零件的内壁。
该接触点应该是平行于零件轴线的。
3. 通过旋转千分表的指示轮，将两个测量臂之间的距离逐渐增加到与待测零件内径接触。
4. 在读数之前，确保千分表的铁臂与零件内壁相切。
这可以通过将千分表的铁臂继续旋转，并微调指示轮进行调整来实现。
5. 现在，可以开始读数。
读数是指示轮上的刻度线与千分表
指针位置之间的差值。
应该记录指示轮上的所有整数刻度和千分表上指针所在的刻度。
6. 最后，根据记录的读数计算出所测量零件的内径。
内径的计算可以通过将所有整数刻度值加上千分表指针所在刻度的
1/1000倍来完成。
需要注意以下几点：
- 在每次测量之前，确保内径千分表是否校准，并清洁工作面。
- 尽量避免过量的紧缩或承受过多的压力，以免引起读数误差。
- 为避免误差，最好做多次测量，并取平均值。
总之，内径千分表的使用方法包括将轴放在零件内径上，通过调整铁臂接触内壁，然后读取指示轮上的刻度并计算出内径值。
高度千分表的使用方法
高度千分表的使用方法嘿，你问高度千分表咋用啊？这事儿咱可得好好唠唠。
先把高度千分表拿出来瞅瞅。
看看表有没有损坏的地方，要是有，那可不行哦。
然后检查一下千分表的指针是不是灵活，别卡住了。
用之前呢，得把千分表固定好。
可以用夹子或者磁铁把千分表固定在一个平稳的地方，比如工作台或者架子上。
固定的时候要小心点，别弄歪了。
接着把要测量的物体放在千分表的测量杆下面。
物体要放得平稳，别晃动。
可以用手轻轻地按住物体，或者用夹具固定住。
现在可以开始测量了。
把千分表的测量杆轻轻地接触到物体的表面。
接触的时候要小心点，别用力过猛，不然会损坏千分表或者物体。
然后观察千分表的指针，读出测量的数值。
在读取数值的时候，要注意眼睛平视千分表的刻度盘。
别歪着头看，不然会读错数值。
可以把千分表的刻度盘放大一点，这样看得更清楚。
如果要测量多个点的高度，可以移动千分表的测量杆，重复上面的步骤。
测量的时候要注意记录每个点的数值，别弄混了。
在使用高度千分表的时候，要注意保养哦。
别让千分表沾上灰尘或者油污，不然会影响测量的精度。
可以用干净的布或者纸巾把千分表擦一擦，保持清洁。
我给你讲个事儿哈。
有一次我在工厂里看到师傅用高度千分表测量零件的高度。
师傅可认真了，把千分表固定得稳稳的，然后小心翼翼地测量每个点的高度。
我问师傅为啥要这么仔细，师傅说高度千分表是很精密的工具，测量的数值要非常准确，不然会影响零件的质量。
从那以后，我就知道了高度千分表的重要性。
所以啊，高度千分表使用起来并不难，只要你小心谨慎，按照正确的方法来，就能测量出准确的数值。
以后要是用高度千分表，就试试这些方法吧。
千分表操作指导书
工程標準類
標準書號:
I版次:第0版,頁次:1/1
生效日期:年8月1日
千分表操作指導書
1.目的
規範千分表的操作方法,確保其正確使用,以保證數據的準確無誤.
2.範圍
公司現有的千分表適用之.
3.權責
3.1品管課QE組負責制訂操作指導書並在公司範圍內推行,並隋時在各使用現場指導和糾正員工
4.2..2然後輕輕按下顯示區計數復位按鈕,使數值設置為0.0.
4.3操作步驟
4.3.1升高測試杆,使砧塊略高於待測物體高度.
4.3.2將待測物放置於基準面上.
4.3.3降低測試杆使測試頭接觸待測位置.
4.3.4讀取數據.
4.3.5關閉電源,移走測物品,取下千分表裝回工具箱.
5.注意事項
5.1移動粘附砧塊時,要特別小心防止Байду номын сангаас塊邊緣損壞.
的操作和取值方法.
3.2各使用單位負責人負責監督操作者的正確使用.
3.3各使用單位負責人負責儀器校驗時的收集和送校.
4.操作方法
4.1準備工作:
4.1.1使用乾淨布條清潔千分表座基準面(參考面).
4.1.2將千分表用表座安裝固定好.
4.1.3測量前,檢查零點.
4.2調零
4.2.1緩緩移動砧塊和基準面接觸,使測試指針和零點接觸.
5.2當需要將砧塊移至遠處時,移動伸展杆時,注意擰緊固定鍵.
5.3擰緊砧塊確保其安全.
5.4上下移動時,不可用手直接抓住圓支柱上下滑動,一定要旋轉升降輪.
5.5注意清潔圓支柱,不要劃傷其齒輪.
核准
審核
制訂
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百分表和千分表的使用方法
一百分表的结构
百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。
车间里经常使用的是百分表，因此，本节主要是介绍百分表。
百分表的外形如图5-1所示。
8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。
当指针转
一圈时，小指针即转动一小格，转数指示
盘5的刻度值为1mm。
用手转动表圈4时，
表盘3也跟着转动，可使指针对准任一刻
线。
测量杆8是沿着套筒7上下移动的，
套筒8可作为安装百分表用。
9是测量头，
2是手提测量杆用的圆头。
图5-2是百分表内部机构的示意图。
带有齿条的测量杆1的直线移动，通过齿
轮传动(Z1 、Z2 、Z3)，转变为指针2的回转
运动。
齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表
始终在一个方向，起着稳定指针位置的作
用。
弹簧4是控制百分表的测量压力的。
百分表内的齿轮传动机构，使测量杆直线
移动1mm时，指针正好回转一圈。
由于百分表和千分表的测量杆是作直
线移动的，可用来测量长度尺寸，所以它
们也是长度测量工具。
目前，国产百分表
的测量范围(即测量杆的最大移动量)，有
0～3mm；0～5mm； 0～10mm的三种。
读数
值为0,001mm的千分表，测量范围为0～1mm。
图5-2 百分表的内部结构
二百分表和千分表的使用方法
由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；
1 使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2 使用百分表或千分表时，必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上，图5-3所示)，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
图5-3 安装在专用夹持架上的百分表
1用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。
图5-4所示。
即使测量杆的轴线与被测量尺寸的方向一致，
否则将使测量杆活动不灵活或使测量结果不 准确。
2 测量时，不要使测量杆的行程超过 它的测量范围；不要使测量头突然撞在零件 上；不要使百分表和千分表受到剧烈的振动
和撞击，亦不要把零件强迫推入测量头下， 图5-4 百分表安装方法
免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
3 用百分表校正或测量零件时，如图5-5所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时，测量杆应有～1mm 的压缩量(千分表可小一点，有0.1mm 即可)，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
图5-5 百分表尺寸校正与检验方法
6 检查工件平整度或平行度时，如图5-6所示。
将工件放在平台上，使测量头与工件表面接触，调整指针使摆动 ～ 转，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。
(a) (b)
a) 工件放在V 形铁上 b) 工件放在专用检验架上
图5-6 轴类零件圆度、圆柱度及跳动
当进行轴测的时候，就是以指针摆动最大数字为读数(最高点)，测量孔的时候，就是以指针摆动最小数字(最低点)为读数。
检验工件的偏心度时，如果偏心距较小，可按图5-7所示方法测量偏心距，把被测轴装在两顶尖之3
12
1
间 ，使百分表的测量头接触在偏心部位上（最高点），用手转动轴，百分表上指示出的最大数字和最小数字（最低点）之差的 就等于偏心距的实际尺寸。
偏心套的偏心距也可用上述方法来测量，但必须将偏心套装在心轴上进行测量。
图5-7 在两顶尖上测量偏心距的方法
偏心距较大的工件，因受到百分表测量范围的限制，就不能用上述方法测量。
这时可用如图5-8所示的间接测量偏心距的方法。
测量时，把V 形铁放在平板上，并把工件放在V 形铁中，转动偏心轴，用百分表测量出偏心轴的最高点，找出最高点后，工件固定不动。
再用百分表水平移动，测出偏 心轴外圆到基准外圆之间的距离a ，然 后用下式计算出偏心距e ：
图5-8 偏心距的间接测量方法
式中 e ——偏心距（mm ）；
D ——基准轴外径（mm ）； d ——偏心轴直径（mm ）；
a ——基准轴外圆到偏心轴外圆之间最小距离（mm ）。
用上述方法，必须把基准轴直径和偏心轴直径用百分尺测量出正确的实际尺寸，否则计算时会产生误差。
7 检验车床主轴轴线对刀架移动平行度时，在主轴锥孔中插入一检验棒，把百分表固定在刀架上，使百分表测头触及检验棒表面，图5-9所示。
移动刀架，分别对侧母线A 和上母线B 进行检验，记录百分表读数的最大差值。
为消除检验棒轴线与旋转轴线不重合对测量的影响，必须旋转主轴180º，再同样检验一次A 、B 的误差分别计算，两次测量结果的代数和之半就是主轴轴线对刀架移动的平行度误差。
要求水平面内的平行度允差只许向前偏，即检验棒前端偏向操作者；垂直平面内的平行度允差只许向上偏。
a d e D ++=2
2a
d D
e --=2
2
A)侧母线位置 B)上母线位置
图5-9 主轴轴线对刀架移动的平行度检验
8 检验刀架移动在水平面内直线度时，将百分表固定在刀架上，使其测头顶在主轴和尾座顶尖间的检验棒侧母线上(图5-10位置A)，调整尾座，使百分表在检验棒两端的读数相等。
然后移动刀架，在全行程上检验。
百分表在全行程上读数的最大代数差值，就是水平面内的直线度误差。
图5-10 刀架移动在水平面内的直线度检验
8 在使用百分表和千分表的过程中，要严格防止水、油和灰尘渗入表内，测量杆上也不要加油，免得粘有灰尘的油污进入表内，影响表的灵活性。
9 百分表和千分表不使用时，应使测量杆处于自由状态，免使表内的弹簧失效。
如内径百分表上的百分表，不使用时，应拆下来保存。
