电气验收标准
电气工程验收规范要求
电气工程验收规范要求电气工程的验收是确保工程质量并满足相关规范的重要环节。
一个良好的验收过程能够保证电气工程的安全可靠性，并为维护和运行提供指导。
本文将介绍电气工程验收的规范要求，包括验收文件、验收内容和验收标准等，帮助读者了解电气工程验收的流程和要点。
一、验收文件要求1. 验收申请书：验收单位或业主应书面向验收机构提交验收申请书，明确验收的时间、地点和范围等基本信息。
2. 工程完工报告：施工单位应按照规定编制并提交工程完工报告，详细描述工程的实施情况和完成情况。
3. 相关技术资料：包括电气工程设计图纸、技术规范、设备清单、施工记录、试验报告等。
4. 现场勘察报告：验收机构应在验收前对现场进行勘察，并编制现场勘察报告，记录工程的整体情况。
二、验收内容要求1. 电气设备安装验收：对电气设备进行安装质量的检查，包括设备的固定、接地、连接、相序、绝缘等。
2. 电气线路验收：对电力线路的走向、敷设、固定、绝缘等进行检查，确保线路的安全可靠。
3. 接地保护验收：对接地系统的布置、接地体的安装、接地电阻等进行检查，确保接地系统的有效性。
4. 保护装置验收：对保护装置的设置、参数及相关接线进行检查，确保保护装置的正常工作。
5. 电气安全隐患排查：对现场可能存在的电气安全隐患进行排查，包括漏电、过载、短路等情况。
三、验收标准要求1. 国家标准：电气工程验收应符合相关的国家标准，如《电气工程施工和验收规范》等。
2. 行业标准：电气工程的不同类型、不同规模，可能还需符合一些行业标准，如电力行业、建筑行业等。
3. 工程合同及设计要求：验收还需根据工程合同和工程设计要求进行评估，确保工程符合约定的目标。
四、验收过程要求1. 筹备阶段：验收机构和业主应在验收前进行充分的准备工作，明确验收的具体流程和要求。
2. 验收人员：验收应由具备相关资质和经验的人员组成，确保验收的专业性和权威性。
3. 验收报告：验收过程中应及时记录所发现的问题及整改情况，并在验收结束后编制验收报告。
电气设备安装验收标准：变压器、箱变、电器及电缆敷设验收
电气设备安装验收标准：变压器、箱变、电器及电缆敷设验收电气设备安装验收标准具体包含以下内容：一、变压器、箱式变电制品检查1.变压器型号、容量、性能检查，包括变压器是否完好，铭牌信息是否与设计相符，各部件是否完好无损，运行是否正常。
2.箱式变电设备内部配置、电缆接线检查，包括检查箱体内是否清洁、电缆接线是否正确、接触是否良好，高低压配电装置的外观和结构应无缺陷，各种设备的铭牌应齐全、清晰，接地应可靠。
二、所高压电器及电瓷检查1.电器设备型号、安装位置检查，应符合设计要求，设备型号与设计相符，安装位置正确。
2.电瓷器件外观、绝缘性能测试，电瓷器件外观应无损伤、无裂纹，绝缘性能应符合相关标准。
三、低压配电屏及动力配电箱检查1.配电屏及箱体外观检查，外观应平整无损伤，标志清晰，箱内元器件应完好无损。
2.内部元器件安装、接线检查，应符合设计要求，接线正确、牢固，二次回路清晰，各元件安装合理。
四、电缆敷设检查1.电缆型号、规格、绝缘性能检查，应符合设计要求，电缆型号与设计相符，规格一致，绝缘性能良好。
2.电缆敷设路径、弯曲半径检查，电缆敷设路径应合理，避免交叉，弯曲半径应符合规范要求。
五、照明、消防等设备检查1.照明设备安装位置、亮度检查，位置合理，亮度满足设计要求。
2.消防设备型号、安装位置检查，设备型号与设计相符，安装位置正确。
六、装修工程电气检查1.开关、插座安装位置、接线检查，位置合理，接线正确。
2.灯具安装位置、亮度检查，位置合理，亮度满足设计要求。
3.装修工程中其他电气设备安装情况的检查，应符合设计要求和相关规范。
电气设备验收规范标准完整版
电气设备验收规范标准完整版1. 引言本文档旨在规范电气设备验收过程，确保设备安装和使用符合标准，保证设备的正常运行和人身安全。
2. 验收前准备在进行电气设备验收前，必须做好以下准备工作：- 确定验收人员的资质和权限。
- 编制详细的验收计划，并与供应方协商确认。
- 准备设备使用手册、技术资料等相关文件。
3. 验收程序电气设备验收分为以下步骤：1. 初次验收：设备安装完成后，进行初次验收。
包括设备完整性检查、设备功能检查、设备性能测试等。
2. 记录评审：对初次验收结果进行评审，确认是否符合技术规范和验收要求。
3. 整改返验：如发现问题或不符合要求的情况，整改后再次进行验收。
4. 技术资料齐全性确认：确认设备的技术资料是否完整齐全，包括图纸、说明书、证书等。
5. 验收报告编写：根据验收结果编写验收报告，记录设备的安装和性能情况。
4. 验收要点在进行电气设备验收时，需要关注以下要点：- 设备外观：检查设备是否完整、外观是否有损坏等。
- 电气接线：检查设备的接线是否符合标准，是否有漏电、短路等问题。
- 保护措施：确认设备的保护措施是否符合安全要求，如隔离、接地等。
- 设备功能：测试设备的各项功能是否正常。
- 设备性能：测试设备的性能参数是否符合要求。
- 安全防护：验证设备的安全防护装置是否有效。
5. 验收标准电气设备验收标准应根据相关技术规范和产品标准来确定，包括但不限于以下方面：- 功能性能：设备的功能是否满足设计要求。
- 电气性能：设备的电气参数是否符合规定。
- 安全要求：设备的安全防护措施是否满足安全标准。
- 技术资料：设备的技术资料是否齐全完整。
6. 验收记录与报告验收过程中应及时记录相关信息，并编写验收报告。
验收报告应包括以下内容：- 设备名称、型号、规格。
- 验收日期、人员。
- 验收结果及评审意见。
- 发现的问题及整改情况。
- 技术资料的齐全性确认。
7. 验收后处理验收完成后，应对验收结果进行评审和总结，及时处理发现的问题。
电气设备安装验收标准具体有哪些？
电气设备安装验收标准具体有哪些？电气设备安装验收标准具体有哪些？一、变压器、箱式变电制品、所高压电器及电瓷1.变压器、箱式变电制品、所高压电器及电瓷等设备应按照设计要求和厂家说明书进行安装。
2.设备基础应符合设计要求，无裂缝、变形等质量问题，基础标高应符合设计要求。
3.设备的接地应符合国家相关规范要求，接地电阻值应符合规定要求。
4.设备的电源线应符合设计要求，无破损、老化、规格不符等质量问题。
5.设备的控制和保护装置应完好无损，动作灵敏可靠。
6.设备的冷却系统应畅通无阻，散热良好。
7.设备的外壳应无变形、开裂等缺陷，涂层应完好无损。
8.变压器的油质应符合要求，无漏油、渗油现象。
9.设备的运行声音应正常，无异常声响。
10.设备的各种标志应清晰、齐全、完好。
二、配电柜、蓄电池柜等设备1.配电柜、蓄电池柜等设备的型号、规格应符合设计要求。
2.设备应安装在干燥、通风良好、无腐蚀气体的地方。
3.设备的接线应规范，接线端子无松动现象。
4.设备的控制和保护装置应完好无损，动作灵敏可靠。
5.设备的显示仪表应完好无损，显示准确。
6.设备的外观应完好无损，涂层应完好无损。
7.设备的接地应符合国家相关规范要求，接地电阻值应符合规定要求。
8.设备运行时无异常声响和震动。
9.设备应有完整的铭牌和操作维护手册。
10.设备的各种标志应清晰、齐全、完好。
三、电缆敷设1.电缆的型号、规格应符合设计要求，并经过质量检验合格。
2.电缆的敷设路径应合理，避免交叉和弯曲，并符合国家相关规范要求。
3.电缆的固定应牢固，支架和桥架的安装应符合设计要求。
4.电缆的弯曲半径应符合规范要求，不得有压扁、扭曲等现象。
5.电缆的标识应清晰、齐全，包括电缆型号、规格、起点和终点等信息。
6.电缆穿过墙壁或楼板时应加保护管或防火隔板。
7.电缆头制作应符合设计要求和质量标准，并使用合格的专用工具进行制作。
8.电缆的绝缘电阻测试应在敷设前进行，并进行多次测试以确保其可靠性。
电气设备验收标准
电气设备验收标准1. 引言本文档旨在制定电气设备验收的标准，以确保设备的安全性和可靠性。
以下为验收标准的具体要求。
2. 设备检查2.1 外观检查- 设备外观应整洁无损坏。
- 设备标识清晰可见。
- 设备外壳无变形或裂纹。
- 设备连接线路完好、无磨损或断裂。
2.2 电气传导性能检查- 设备接地良好，接地导线符合国家标准。
- 设备接线紧固，无松动现象。
- 设备绝缘电阻符合国家标准要求。
- 设备电气连接无短路现象。
2.3 功能性能检查- 设备各功能正常工作。
- 设备音频和视频传输清晰无干扰。
- 设备机械运行平稳，无异常噪音。
3. 安全检查3.1 电源安全- 设备电源线路符合国家电气标准。
- 设备电源线路无裸露导线或漏电现象。
- 设备电源线路无过多延长线或接头。
3.2 防护安全- 设备有合适的外壳和防护措施，确保工作人员的安全。
- 设备的操作按钮和开关设置合理，防止误操作。
3.3 环境安全- 设备放置在通风良好的环境中，避免过热。
- 设备没有暴露于湿度或腐蚀性气体的环境中。
4. 文件检查- 设备附带的说明书和相关文件齐全。
- 设备的合格证明和检测报告有效并真实可信。
5. 验收记录在验收过程中，应详细记录设备的检查结果，并签署验收报告。
6. 附则本文档所述的验收标准适用于各类电气设备，并建议定期进行设备的验收检查以确保设备的安全运行。
以上为电气设备验收的标准要求，可供参考并依据实际情况进行调整。

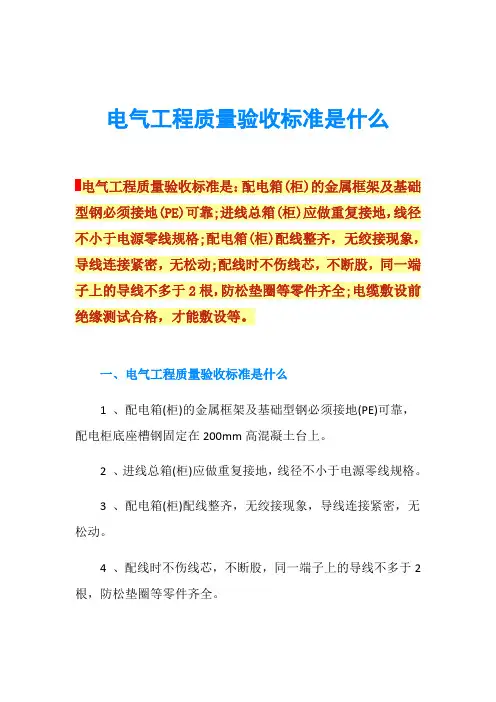

电气工程质量验收标准是什么
电气工程质量验收标准是什么电气工程质量验收标准是：配电箱(柜)的金属框架及基础型钢必须接地(PE)可靠;进线总箱(柜)应做重复接地，线径不小于电源零线规格;配电箱(柜)配线整齐，无绞接现象，导线连接紧密，无松动;配线时不伤线芯，不断股，同一端子上的导线不多于2根，防松垫圈等零件齐全;电缆敷设前绝缘测试合格，才能敷设等。
一、电气工程质量验收标准是什么1 、配电箱(柜)的金属框架及基础型钢必须接地(PE)可靠，配电柜底座槽钢固定在200mm高混凝土台上。
2 、进线总箱(柜)应做重复接地，线径不小于电源零线规格。
3 、配电箱(柜)配线整齐，无绞接现象，导线连接紧密，无松动。
4 、配线时不伤线芯，不断股，同一端子上的导线不多于2根，防松垫圈等零件齐全。
5 、配电箱柜内开关动作灵活可靠，零线(N)和保护地线(PE)线分开设置。
6 、配电箱(柜)内开关应标明被控设备编号和名称，回路编号齐全，标识明确，不易脱落。
7 、集中表箱应在每户表窗下面标注分户门牌号，准确无误。
使用黑色油性记号笔标注，字迹工整。
8 、箱柜与基础型钢采用螺栓固定连接。
基础型钢按要求做防腐处理。
9 、配电箱(柜)内用的铜鼻子应挂锡防腐处理。
严禁使用开孔鼻子。
10 、分户箱安装高度允许误差2cm，左右允许误差5cm。
11 、户箱面板安装牢靠，四面贴墙无缝隙，横平竖直。
分户箱开关应有回路标识。
12 、电缆竖井内的施工临时设施、模板及建筑废料等清除，测量定位后，才能安装支架;13 、电缆竖井内支架安装及电缆导管敷设结束，接地(PE)或接零(PEN)连接完成，经检查确认，才能敷设电缆;14 、电缆敷设前绝缘测试合格，才能敷设;15 、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
16 、电缆头应套电缆热缩手套。
二、开关、插座、灯具安装工程验收标准1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接;单线三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
电气设备安装验收标准
电气设备安装验收标准电气设备安装验收标准一、设备外观检查1.设备外观应无损伤、变形、锈蚀、老化等现象，无明显瑕疵。
2.设备铭牌、标识应清晰、完整，与设计相符。
3.各类开关、按钮、操作面板及指示灯等功能正常，无损坏或失灵现象。
二、安装位置与布局1.设备应安装在干燥、通风、无尘、无腐蚀性气体的地方，且应便于操作和维护。
2.设备布局应合理，避免交叉干扰，满足安全距离要求。
3.设备基础应符合设计要求，稳固可靠，能承受设备重量和运行时的震动。
三、接线规范1.电气设备接线应符合设计图纸和相关规范要求，线路排列整齐，标识清晰。
2.接线端子应紧固，无松动现象。
3.电缆或电线规格、型号应符合设计要求，绝缘层无破损、老化等现象。
四、电源与接地1.电气设备应配备独立的电源插座或电源开关，并符合设计要求。
2.电源容量应满足设备运行需求，无过载或欠压现象。
3.接地端子应牢固连接至地线，接地电阻应符合设计要求。
五、操作性能1.电气设备应能正常启动、停止和切换，操作面板指示准确。
2.显示屏或触摸屏响应灵敏，无卡顿或死机现象。
3.若设备配备有自动控制功能，应能实现预设功能。
六、防护设施1.电气设备应有相应的防水、防尘、防高温等防护措施。
2.设备内部应有适当的隔板或标识，以避免部件相互接触造成短路或故障。
3.对于重要部件或传感器等易损件，应有备份或替换措施。
七、节能与环保1.电气设备应选用高效节能型产品，并符合国家能效标准。
2.在保证功能和安全的前提下，尽量减少设备的能耗和排放。
3.对于含有有害物质的部件或材料，应采用环保标准的产品。
八、安全与可靠性1.电气设备应具有过载保护、短路保护、欠压保护等功能。
2.对于可能产生电弧或电火花的部件或操作，应有相应的安全防护措施。
3.设备应具有较长的使用寿命和可靠性，易于维护和检修。
4.对特殊环境使用的电气设备（如矿井、海上平台等），需要满足特殊的安全和可靠性要求。
5.对于涉及食品、医疗等行业的电气设备，应满足相应的卫生和安全标准。
电气工程施工及验收标准
电气工程施工及验收标准一、前言电气工程施工及验收标准作为指导电气工程施工和验收的依据，对于确保电气工程的质量和安全具有至关重要的意义。
本标准将围绕电气工程的施工和验收流程进行详细阐述，旨在规范电气工程行业的相关操作规范，保障电气工程的顺利进行。
二、施工标准1. 施工单位的资质要求：电气工程施工单位必须取得相应资质证书，严格按照国家有关规定进行操作。
2. 施工设备与材料选用：施工单位应当选择符合国家标准要求的优质设备和材料，确保施工质量。
3. 施工人员技术要求：施工人员需具备相应的电气工程施工技术，严格按照施工方案操作。
4. 施工过程控制：施工过程需要保持良好的秩序，确保安全施工，防止事故的发生。
5. 竣工验收要求：电气工程完工后需进行验收，验收合格后方可移交使用。
三、验收标准1. 施工图纸审核：验收前需对施工图纸进行认真审核，确保符合设计要求。
2. 施工质量验收：验收过程中需要对电气设备的安装质量进行检查，确保符合相关标准。
3. 电气设备性能测试：对电气设备的性能进行测试，保证各项功能正常。
4. 保护措施验收：验收时需要检查电气设备的保护措施是否到位，确保安全可靠。
5. 竣工验收报告：验收合格后需出具竣工验收报告，记录整个验收过程和结果。
四、总结电气工程施工及验收标准是电气工程质量和安全的保障，各参与方都应当严格按照标准进行操作，确保施工和验收过程的顺利进行。
只有严格遵守标准，才能最终确保电气工程的质量和安全，为人们的生活和生产提供更好的支持。
希望通过对电气工程施工及验收标准的详细规范，得以提升电气行业整体水平，促进行业的健康发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气专业需要图纸资料
一、配电室：
1、变压器随机文件、技术参数、出厂测试记录、合格证复印件，安装、调试、检测记录。
2、高压开关随机文件、技术参数、出厂测试记录、合格证复印件，安装、调试、
检测记录。
3、低压开关随机文件、技术参数、出厂测试记录、合格证复印件，安装、调试、
检测记录。
4、低压出线系统干线图。
二、各层电气，动力、照明平面图，系统图。
三、双路电源控制转换器说明书、合格证复印件、调试记录。
四、生活水泵房变频器使用说明书、合格证复印件、调试记录。
五、消防泵房软启动器使用说明书、合格证复印件、调试记录。
六、冷却塔变频器使用说明书、合格证复印件、调试记录。
电气施工标准规范参考书目
1.《电气标准规范条文说明汇编》
2.《电气装置安装工程施工及验收规范合编》
3.《中华人民共和国行业标准民用建筑电气设计规范》
4.《中华人民共和国行业标准民用建筑电气条文说明》
5.《电气装置工程施工及验收规范》
电气工程验收标准
1．强电是否分色线；底盒是否端正、低于或持平墙面；带电电线是否用绝缘胶布包裹；强弱电线头是否卷入盒内；
2.底盒内的强、弱电线头是否保留15—20cm长；
3.不同类型强弱电线是否分管穿线；
4.强弱电线是否中间无接头现象；
5.同一房间开关、插座水平高度是否一致；
6.强弱电线是否穿管、根根用直接接头,无论墙面、地面弯角处是否用弹簧自然弯弧、便于检修、禁止90°转头；
7.地面十字线管交叉是否一根线管开槽埋于地面；
8.电视、电话、电脑音响线是否用专用线；
9.线管是否有踩破、拆坏等现象；
安防系统
布线要求：
1)火灾自动报警系统传输线路采用绝缘导线时，应采取金属管、封闭式金属线槽等保护方式进行布线。
2)消防控制。
通讯和警报线路应穿金属保护管，并应暗敷在非燃烧体内，保护层厚度不小于30mm；如果必须明敷，应在金属管上采取防火保护措施。
3)不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或同一槽孔内。
4)横向敷设的报警系统传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内。
5)弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。
6)火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号。
探测器的“+”线应为红色；“-”线应为兰色。
7)穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。
8)敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%。
9)布线使用的非金属管材、线槽及其附件均应采用阻燃材料制成。
探测器安装要求：
1)在宽度小于3m的内走道顶棚上设置探测器时应居中安装，距离不应超过15m，探测器至端墙的距离不应大于探测器安装间距的1/2。
2)探测器至墙壁、梁边的水平距离不应小于0.6m。
3)探测器周围0.5m内不应有遮挡物。
4)探测器至空调送风口的水平距离不应小于1.5m。
5)探测器应水平安装，如果必须倾斜安装，倾斜角度不应大于45度。
6)在电梯井、升降机井设置探测器时，应将探测器安装在井道上方的机房顶棚上。
7)下列场所可不设火灾探测器：厕所、浴室等潮湿场所；不能有效探测火灾的场所；不便于使用、维修的场所（重点部位除外）。
报警器安装要求：
1)区域报警器：报警区域内每个防火分区应至少设置一个手动火灾报警按钮，从一个防火分区内任何位置到最邻近的一个手动火灾报警按钮的步行距离不应大于30m；手动火灾报警按钮应设置在明显和便于操作的位置，距地面高度为
1.5m，同时应有明显标志。
区域报警器一般安装在值班室和保卫室内。
2)集中报警器：竖向的传输线路应采用竖井敷设，每层竖井分线处应设端子箱，端子箱内最少有7个分线端子，分别作为电源复线、故障信号线、火警信号线、自检线、区域号线、备用1和备用2分线。
消防控制设备安装：
1)如采用槽钢作基础时，应先将槽钢除锈，并刷防锈漆，根据设计要求安装在基础地面上。
找平、固定，焊好地线。
2)固定在混凝土基础台上时，应配合土建将地脚螺栓找准埋好。
3)区域和集中报警器总控盘（柜）在安装前应先检查盘（柜）型号是否按设计图要求排列。
4)联接盘（柜）内的控制线：各回路的干线均应对号入座，同时接入有明显标志及绝缘保护的220V电源线及各盘（柜）内的蓄电池装好。
