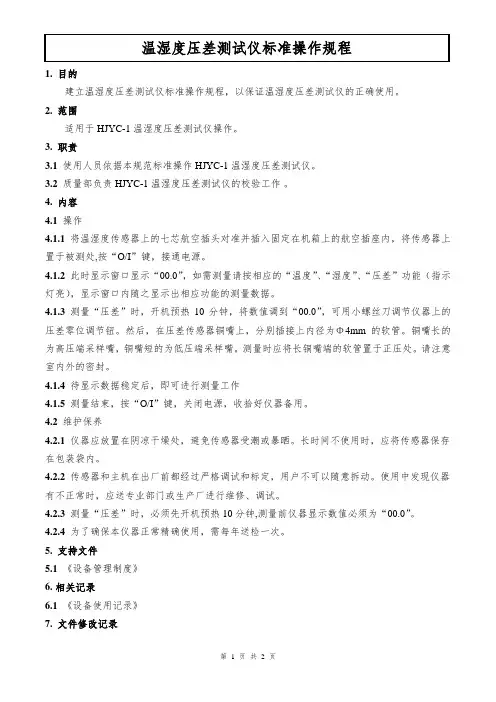

温湿度压差测试仪标准操作规程

1. 目的建立温湿度压差测试仪标准操作规程,以保证温湿度压差测试仪的正确使用。

2. 范围适用于HJYC-1温湿度压差测试仪操作。

3. 职责3.1使用人员依据本规范标准操作HJYC-1温湿度压差测试仪。

3.2质量部负责HJYC-1温湿度压差测试仪的校验工作。

4. 内容4.1操作4.1.1将温湿度传感器上的七芯航空插头对准并插入固定在机箱上的航空插座内,将传感器上置于被测处,按“O/I”键,接通电源。

4.1.2此时显示窗口显示“00.0”,如需测量请按相应的“温度”、“湿度”、“压差”功能(指示灯亮),显示窗口内随之显示出相应功能的测量数据。

4.1.3测量“压差”时,开机预热10分钟,将数值调到“00.0”,可用小螺丝刀调节仪器上的压差零位调节钮。

然后,在压差传感器铜嘴上,分别插接上内径为Φ4mm的软管。

铜嘴长的为高压端采样嘴,铜嘴短的为低压端采样嘴。

测量时应将长铜嘴端的软管置于正压处。

请注意室内外的密封。

4.1.4待显示数据稳定后,即可进行测量工作4.1.5 测量结束,按“O/I”键,关闭电源,收拾好仪器备用。

4.2 维护保养4.2.1仪器应放置在阴凉干燥处,避免传感器受潮或暴晒。

长时间不使用时,应将传感器保存在包装袋内。

4.2.2传感器和主机在出厂前都经过严格调试和标定,用户不可以随意拆动。

使用中发现仪器有不正常时,应送专业部门或生产厂进行维修、调试。

4.2.3测量“压差”时,必须先开机预热10分钟,测量前仪器显示数值必须为“00.0”。

4.2.4为了确保本仪器正常精确使用,需每年送检一次。

5. 支持文件5.1 《设备管理制度》6.相关记录6.1 《设备使用记录》7. 文件修改记录。

洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控标准操作规程

洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控标准操作规程

洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控操作规程1、目的:建立一个洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控的操作规程,规范压差、温湿度、照度、悬浮粒子操作,确测试结果的准确性。

2、范围:适用于我公司洁净区环境(温湿度、压差、照度、风速、悬浮粒子)监控的的操作。

3、责任:质量部、生产设备部、注射剂车间QA监控员、固体制剂车间QA监控员对此规程的实施负责。

4、内容:4.1、洁净室内温湿度的监控:4.1.2、监测标准:洁净室(区)的温度和湿度应与其生产及工艺要求相适应(温度控制在 18℃~26℃,相对湿度控制在45%~65%)。

4.1.4、QA监控员每批生产前、生产中两次随机观察操作间内的温湿度计,符合标准要求,并做好记录。

4.2、压差:4.2.1、监测标准:空气洁净度不同的洁净室(区)之间的压差应≥10Pa,空气洁净度要求高的洁净室(区)对相邻的空气洁净度级别低的洁净室(区)一般要求呈相对正压。

产尘间保持相对负压。

4.2.2、QA监控员每批生产前、生产中两次随机观察操作间内的压差计,应符合标准要求,并做好记录。

4.3、洁净室照度:4.3.1、监测标准:主要工作室的照度应达到300LX,辅助室及走廊照度应大于150LX。

对照度有特殊要求的生产部位看设置局部照明。

主要工作室,一般照明的照度均匀度不应小于0.7。

4.3.2、测试仪器:照度仪。

4.3.3、QA监控员每季度用照度仪按照“照度仪标准操作规程”对操作间内的照明灯进行监测,应符合标准要求,并做好记录。

4.4、风速:4.4.1、监测标准:A级单向流风速≥0.36m/s~0.54m/s。

4.4.2、测试仪器:风速仪。

4.4.3、QA监控员每半年用风速仪按照“风速仪标准操作规程”对操作面的风速进行监测,应符合标准要求,并做好记录。

4.5、悬浮粒子的监测:4.5.1、测试仪器:尘埃粒子计数仪。

4.5.2、操作步骤:4.5.2.1、仪器开机接通电源,预热至稳定后,将采样管接入仪器自净口,仪器开始自净至悬浮粒子数为零。

绝缘电阻测试环境温湿度标准

绝缘电阻测试环境温湿度标准

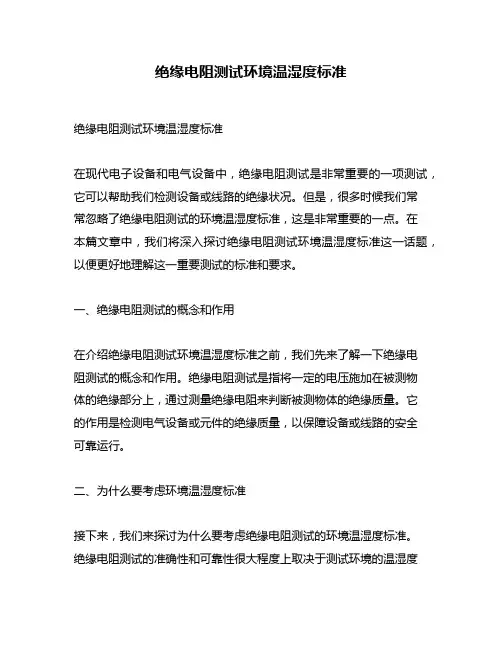

绝缘电阻测试环境温湿度标准绝缘电阻测试环境温湿度标准在现代电子设备和电气设备中,绝缘电阻测试是非常重要的一项测试,它可以帮助我们检测设备或线路的绝缘状况。

但是,很多时候我们常常忽略了绝缘电阻测试的环境温湿度标准,这是非常重要的一点。

在本篇文章中,我们将深入探讨绝缘电阻测试环境温湿度标准这一话题,以便更好地理解这一重要测试的标准和要求。

一、绝缘电阻测试的概念和作用在介绍绝缘电阻测试环境温湿度标准之前,我们先来了解一下绝缘电阻测试的概念和作用。

绝缘电阻测试是指将一定的电压施加在被测物体的绝缘部分上,通过测量绝缘电阻来判断被测物体的绝缘质量。

它的作用是检测电气设备或元件的绝缘质量,以保障设备或线路的安全可靠运行。

二、为什么要考虑环境温湿度标准接下来,我们来探讨为什么要考虑绝缘电阻测试的环境温湿度标准。

绝缘电阻测试的准确性和可靠性很大程度上取决于测试环境的温湿度情况。

如果环境温湿度不在标准范围内,就有可能影响测试结果的准确性,甚至对设备造成损坏。

考虑环境温湿度标准是非常重要的。

三、环境温湿度标准的具体要求那么,究竟绝缘电阻测试的环境温湿度标准是怎样的呢?根据国际标准,绝缘电阻测试仪器应在温度为23°C±5°C,相对湿度为45%~75%的条件下进行测试,以确保测试结果的准确性和可靠性。

在实际测试中,我们需要注意保持测试环境的恒定,避免温度和湿度的剧烈变化对测试结果造成影响。

四、个人观点和理解在我看来,绝缘电阻测试的环境温湿度标准是非常重要的。

只有在标准的温湿度条件下进行测试,我们才能获得准确可靠的测试结果,从而确保设备或线路的安全可靠运行。

在进行绝缘电阻测试时,我们必须严格遵守环境温湿度标准,以保证测试结果的准确性和可靠性。

绝缘电阻测试的环境温湿度标准是非常重要的。

我们需要充分了解这一标准的要求,并严格遵守,以确保测试结果的准确性和可靠性。

只有这样,我们才能更好地保障设备或线路的安全可靠运行。

温湿度巡检仪说明书

温湿度巡检仪说明书

CF系列智能温湿度巡检仪使用手册济南长峰国正科技发展有限公司目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (2)3.1输入信号 (2)3.2环境 (2)3.3测量精度 (3)3.4 温湿度测量时配备的传感器......... ...... .. (3)4. 功能说明 (3)4.1 输入信号选择及量程 (3)4.2 显示修正 (3)4.3 数字滤波 (3)4.4 工程量单位选择 (4)4.5 输出上限及输出下限 (4)4.6 工位号 (4)4.7通讯接口 (4)5. 仪表运行 (5)5.1 上电自检 (6)5.2 键盘 (7)5.3 运行画面 (7)5.4 总貌画面 (8)5.5 数字显示画面 (8)5.6 棒图显示画面 (9)5.7 实时曲线画面 (10)5.8 追忆画面及操作说明 (11)5.9 主设置菜单画面 (12)5.10 报警记录 (13)5.11累积报表 (15)5.11.1 断电记录 (16)6. 典型使用方法事例 (17)7. 仪表组态 (18)7.1 系统组态 (18)7.1.1 USB数据转储 (18)7.2 通道组态 (19)7.2.1 工位号的修改 (20)7.2.2 信号类型 (20)7.2.3 工程单位 (21)7.2.4 量程上限、量程下限 (21)7.3 报警组态 (22)7.4 累积组态 (22)7.5 打印组态 (22)8 打印机操作说明 (23)8.1 安装打印机 (23)8.2 安装纸卷与上纸 (23)8.3 自检测 (23)8.4 运行操作 (23)8.5 更换色带. (24)9 故障分析及排除 (24)10 接线示意图 (25)11.温湿场测试仪主机的验收及测试 (26)1. 概述CF智能温湿场巡检仪可进行电热鼓风干燥箱、恒温恒湿箱、生物培养箱、灭菌柜、水浴锅、马弗炉等设备的温湿场测试,并出具相应的报告。

! 可由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成! 更换其它传感器可完成相应参量的检测! 巡检仪可自行完成曲线显示、数据存储、打印等功能,无需依赖笔记本电脑。

基于51单片机的温室大棚温湿度检测报警系统设计

基于51单片机的温室大棚温湿度检测报警系统设计

湖南科技大学课程设计课程设计名称:多路温湿度测试报警系统学生姓名:学院:机电工程学院专业及班级:09 级测控一班学号:0903030110指导教师:2013 年01 月18 日湖南科技大学机电工程学院课程设计任务书设计内容:本设计是基于 AT89c51 单片机的大棚温湿度控制系统,通过多个 DHT11 温湿度传感器采集不同地点的坏境数据,并用 LCD12864 实时显示;程序中设置所需的温湿度,若显示的坏境数据超过设置值,则通过蜂鸣器报警。

任务与要求:湿度±5% 0~100% 温度±1% 0~ 100℃限定( 20~ 100)限定( 1~ 20%)LCD 实时显示电源 DC 5V 工作环境温度小于 90℃湿度小于 90%可设置报警温湿度主要参考资料:单片机编程实用技巧丛书传感器原理与应用LCD1602 系列液晶显示与模块设计摘要随着现代技术的不断发展,生产生活现代化的不断提高,用温室大棚技术来培养农作物可以显著的提高农作物产量,降低农业生产对自然环境和气候变化的要求。

然而温室大棚对于温度湿度等一系列空气成分指标要求非常严格,而现代化的温室大棚则必须有一整套温度湿度的检测和控制系统,本设计就是为了适应现代温室大棚的需求,更加方便有效地观测环境温湿度,以便于更为科学合理地对温室大棚进行管理。

本设计是以单片机为核心,配合温湿度传感器,以及相关的外围电路组成的检测系统,可以接收所测环境的温度和湿度信号,检测人员可以通过LCD显示的数据,实时监控环境的温度和湿度情况,如果检测到的数据超过所设定的温湿度上下限,则系统会自动产生相应的声光报警。

所有的测量操作都可以通过主机控制软件来实现,温度和湿度传感器得到的测量信号,经电路转换为电信号,然后通过转换送到单片机进行数据处理,经软件分析处理后送显示装置。

本系统包括系统硬件和软件设计, 可靠性高,结构简单,系统还应用RS232 与上位机相连接,可以设置自动记录温度、湿度的相关的参数,也可以设置每隔一定的时间自动记录,操作简便,应用广泛。

便携式语音环境参数测试仪设计

便携式语音环境参数测试仪设计

光线、温度、湿度、气体传感器将获得的环境信息量转换为模 拟电信号。经A/D转换器转换为对应的数字信号后交由CPU 处理;CPU实时计算测量值并将结果送液晶显示器显示.同
度测量模块电路如图2所示。整个电路由6 V电池供电.2 V 的稳压管为A/D转换电路提供2 V基准电压,可调电阻RI 用来校准由温漂和电源电压降低引起的基准电压的降低,几
一块红外发射电路组成。主程序调用键盘扫描程序读取键 值.如果是KEYI键按下,则调用KEYI发射程序,发射序列 二进制1000 0000;KEY2键按下。则发射序列1000 000l; l(EY3键按下则发射序列1000 00lO。接收电路通过IOA7端 口输入单片机.主程序在每次测量完成后对IOA7端口进行 扫描看是否有低电平起始信号到来.若有则继续接收。否则 主程序继续向下执行。系统上电后若接收到l(EYl键发射序 列。则开始测量显示;若接收到KEY2键发射序列.则播报当 前温度光线湿度值和有害气体浓度值。KEY3键可使系统 进入睡眠状态以降低功耗。 3.5键盘显示单元
中的低浓度污染物的异味.如空气中的低浓度香烟污染物和 其他异味.对H:、C0等有较高的敏感度。该传感器能检测到 几个ppm级H:含量。传感器基本测量电路如图3所示隅。此 传感器要求有两个电压输入:加热器电压V。和电路电压 Va。加热器电压‰加于集成加热器上以保持传感器在一个 特定的最佳感应温度。电路电压l,a被加载以便于测量与气 敏元件串联的负载电阻电压Vout。输出电压经IOA4端口直 接输人单片机进行A/D转换。
【l】宋素萍,睢丹.基于单片机的室内多功能检测仪的研究阴. 微计算机信息.2007(06s):1—2.
【2】罗亚非.凌阳16位单片机应用基础【M】.北京:北京航空航天 大学出版社.2003.

实验室环境温湿度验收标准

实验室环境温湿度验收标准

实验室环境温湿度验收标准一、目的本标准规定了实验室环境的温度和湿度验收要求,以确保实验结果的准确性和可靠性。

二、温度范围实验室温度应控制在20℃~25℃之间,温度波动不应超过±0.5℃。

在实验过程中,应尽量保持温度稳定,避免温度变化对实验结果产生影响。

三、湿度范围实验室湿度应控制在50%~70%之间,湿度波动不应超过±5%。

湿度过低可能导致静电问题,湿度过高可能导致设备腐蚀和霉菌生长。

四、温湿度波动实验室温度和湿度应保持稳定,波动范围应控制在±2℃和±5%以内。

在实验过程中,应尽量减少温度和湿度的波动,以确保实验结果的准确性。

五、冷暖设备实验室应配备冷暖设备,以保持室内温度和湿度的稳定。

设备应具有远程控制和自动调节功能,以便于管理人员随时监控和调整实验室环境。

六、测试方法实验室环境的温度和湿度应采用专业的测试仪器进行测量。

测试仪器应经过校准,以保证测量结果的准确性。

测试时应选择在无风、无阳光直射的条件下进行。

七、测试频率实验室环境的温度和湿度应每周测试一次,并做好记录。

在实验开始前,应对实验样品进行温度和湿度的检查,以确保实验条件的可靠性。

八、不合格处理当实验室环境的温度或湿度超出规定范围时,应及时采取措施进行调整。

调整后应重新进行测试,以确保实验室环境符合要求。

如连续三次测试不合格,应通知设备供应商进行维修或更换设备。

九、记录保存实验室环境的温度和湿度测试结果应妥善保存,以备查验。

记录应包括测试时间、温度和湿度的具体数值以及采取的措施等内容。

记录应保存至少一年以上。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

温湿度测试仪设计
【摘要】本文利用DHT11采集温湿度,采用现在市场上主流的80c52单片机为控制器,组成一个室内温湿度模拟采集和控制系统。

电路主要分为以下几大部分:基于80C52最小系统组成、LCD显示电路、按键控制、PT2262/2272无线遥控、以及PWM调制加温电路和降温电路组成。

本设计电路简单,具有创新性和实际的市场价值。

【关键词】DHT11;80c52单片机;PWM调制;
PT2262/2272
一、引言
据研究,室内温度过高时,会影响人的体温调节功能,由于散热不良而引起体温升高、血管舒张、心率加速等问题。

冬季,如果室内温度经常保持在25℃以上,人就会感到神疲力乏、头晕脑涨、思维迟钝、记忆力差等各种不适。

同时,由于室内外温差悬殊,人体难以适应,易患伤风感冒。

但如果室内温度过低,则也会使人体代谢功能下降,皮下血管收缩,呼吸道粘膜的抵抗力减弱,容易诱发呼吸道等等问题。

在注意室内温度调节的同时,还应注意室内的湿度。

室内湿度过大时,夏天会抑制人体散热,使人感到十分闷热、烦躁;冬天则会加速热传导,使人觉得阴冷、抑郁。

室内湿
度过低时,因上呼吸道粘膜的水分大量散失,人会感到口干、舌燥,甚至鼻出血等。

然而,人的体感并不单纯受气温或气湿两种因素的影响,而是两者综合作用的结果。

通过实验测定,在装有空调的室内,最宜人的室内温湿度:室温为19至24℃,湿度为40%至50%时,人会感到最舒适。

如果考虑到温、湿度对人思维活动的影响,最适宜的室温度应是18℃,湿度应是40%至60%,此时,人的精神状态好,思维最敏捷,工作效率高。

据此,现在室内大都有空调,也会有空气加湿器,但是怎样利用好空调和空气加湿器,让大家都能在舒适的环境中工作呢?本文设计的这款温度测试仪。

可以让大家知道什么时候打开空调或空气加湿器才合适,而不至于在空调房里感觉不适,不能好好工作。

二、温湿度测试仪的硬件设计
(一)系统总体方案介绍
我们设计的这款温度测试仪是一个基于80c51系列单片机的温湿度控制系统。

该系统利用DHT11采集温湿度值,并将采集到的温湿度信号送至单片机,由单片机控制LCD
显示。

并通过按键或者遥控部分设置室内合适的温湿度,采用风扇转速模拟加热环境,蜂鸣器响声模拟降温环境,利用PWM送给后级的加热或降温系统,从而达到一个恒温或者恒湿的适合人们工作生活的环境。

该仪器具有测量精度较
高、硬件电路简单、并能很好的进行显示,可测试不同环境温湿度的特点。

系统组成框图如图2.1所示,实物电路图如附录2所示。

电路基本部分功能为:
1)电路的基本功能是采集温湿并显示当前值。

2)通过按键可以增加或减少温室显示设定值。

3)通过无线遥控可增加或减少温室。

4)通过PWM调试,加热或者降温室内温度。

(二)LCD显示电路设计与原理
采用标准型1602液晶显示字符模块(背光/蓝屏/+5V),更直观的显示出数值,而且还可以减少利用多位数码管而造成I/O的不够用的情况。

1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。

(三)PT2262/PT2272设计与工作原理
PT2262/PT2272是台湾普城公司生产的一种CMOS工艺制造的低功耗、低价位通用编/解码电路。

它最多可有12位(A0-A11)三态地址端管脚,任意组合可提供531441个地
址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一串完整的码字。

解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平。

与此同时相应的数据脚也输出高电平,若发送端一直按住按键,编码芯片也会连续发射。

当发射机没按键按下时,PT2262也就不接通电源,其17脚为低电平,315MHz的高频发射电路不工作。

当有按键按下时,PT2262接通电源开始工作,其第17脚输出经调制的串行数据信号。

所以高频发射电路完全受控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制),相当于调制度为100%的调幅。

考虑到采用手工复试板会有很多环境影响频率,
PT2262/PT2272在市场上的电路已经很成熟,本电路采用现成的模块。

如图2-3 所示。

(四)DHT11传感器
DHT11数字温湿度传感器是一款含有已校准数字信号
输出的温湿度复合传感器。

它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接。

每个DHT11
传感器都在极为精确的湿度校验室中进行校准。

校准系数以程序的形式储存在OTP内存中,传感器内部在检测信号的处理过程中要调用这些校准系数。

单线制串行接口,使系统集成变得简易快捷。

该产品具有响应快、抗干扰能力强、性价比极高,体积小、功耗低,信号传输距离可达20米以上等优点。

使其成为各类应用甚至最为苛刻的应用场合的最佳选则。

该产品为 4 针单排引脚封装,如图2-4所示。

(五)PWM调制
随着电子技术的发展,出现了多种PWM技术,其中包括:相电压控制PWM、脉宽PWM法、随机PWM、SPWM 法、线电压控制PWM等。

镍氢电池智能充电器中采用的脉宽PWM法,它是把每一脉冲宽度均相等的脉冲列作为PWM 波形,通过改变脉冲列的周期可以调频,改变脉冲的宽度或占空比可以调压。

采用适当控制方法即可使电压与频率协调变化,可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

通过软件设置,固定周期不变的情况,分别改变高电平时间,从而达到PWM调制,输出电压为。

利用这个原理,我们可以在温差较大的情况,快速的加热或者降温,在接近设置值时,缓慢进行,从而有利于资源的节约。

三、温湿度测试仪的软件设计
软件设计部分,先初始化DHT11传感器,利用52单片
机进行连续的数据的读取并转化为八位数据,通过LCD显示电路。

可通过按键或PT2262/PT2272无线发送接收电路设定室温值。

由单片机进行数据比较处理,通过I/O,PWM输出,并放大控制后级的加热或降温部分。

主程序流程图如图3-1所示。

部分程序如(附录1)所示。

四、小结
如果有了室内温湿度测试仪的问世,当空气湿度低于40%时,我们就利用空气加湿器对干燥的空气进行加湿;当空气湿超过60%时就我们就打开空调的除湿功能。

当然如果太热了就利用空调进行降温,如果太冷了就打开空调的加温功能。

让人们在合适的温湿度范围内精神饱满地工作生活。

本产品电路简单,具有创新性和实际的市场价值等优点。

当然,由于设计时间仓促,该产品在结构和功能上还有需要完善的地方。

例如可以在该产品上增加报警功能,提醒使用者什么时候该打开哪种相应的电器;还有可以把该产品与空调或空气加湿器结合在一起,就可以自动对空气进行加湿、除湿、加温或降温了,而不需要人去看看温湿度测试仪的数值,然后在打开相应的电器等。

附录1 主程序源代码及注释
void main(void)
{uint i=0;TMOD=0X02;
TH0=TL0=0X0F;TR0=1;EA=1;
InitLcd();key1();P0=P1=P2=P3=0XFF;
while(1)
{RH();key1();ly_dis[0]=U8RH_data_H/10+0X30;ly_dis[1]=U8RH_data_H%10+0X30;
ly_dis[2]=U8T_data_H/10+0X30;
ly_dis[3]=U8T_data_H%10+0X30;conversion(kk);disp2();
/***************RH*************/
DisplayOneChar(0,0,'R');DisplayOneChar(1,0,'H');DisplayOneChar(2,0,':');
DisplayOneChar(3,0,ly_dis[0]);DisplayOneChar(4,0,ly_dis[1]);DisplayOneChar(5,0,'%');
/***************C*************/
DisplayOneChar(7,0,'T');DisplayOneChar(8,0,':');DisplayOneChar(9,0,ly_dis[2]);
DisplayOneChar(10,0,ly_dis[3]);DisplayOneChar (11,0,0xdf);DisplayOneChar(12,0,'C');if
(U8T_data_H>=kk)
{ beep=1;for(i=10;i。
