钢筋符号全部表示
钢筋符号大全
钢筋符号大全一、箍筋表示方法符号含义表示箍筋为φ8φ8@200(2)，间距为200，双肢箍。
表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢10@100/200(2)φ箍。
表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢10@100/200(4)φ箍。
表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双φ8@100(4)/150(2)肢箍。
二、梁上主筋和梁下主筋同时表示方法符号含义表示上部钢筋为3肢Φ22, 下部钢筋为3肢Φ20，22 3Φ20。
3Φ表示上部钢筋为2肢φ12, 下部钢筋为3肢Φ182φ12。
3Φ18，表示上部钢筋为4肢Φ25, 下部钢筋为4肢Φ25 25。
，4Φ25 4Φ表示上部钢筋为3肢Φ25, 下部钢筋为5肢Φ25。
5Φ25，3Φ25三、梁上部钢筋表示方法：（标在梁上支座处）符号含义表示两根Φ20的钢筋，通长布置，用于双肢箍。
2Φ20表示2肢Φ22 22+（4Φ12）为通长，4肢φ12架立筋，用于六肢箍。
Φ2表示上部钢筋上排为4肢6Φ25 4/2Φ25，下排为2肢Φ25。
22Φ2Φ22+ 2 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法符号含义φ12G2φ12。
表示梁两侧的构造钢筋，每侧一根ΦG4Φ14 14。
表示梁两侧的构造钢筋，每侧两根Φ22。
22N2Φ表示梁两侧的抗扭钢筋，每侧一根ΦN4Φ18 18表示梁两侧的抗扭钢筋，每侧两根五、梁下部钢筋表示方法：（标在梁的下部）符号含义表示只有一排主筋，4肢4Φ25Φ25 全部伸入支座内。
2 25 2/4Φ肢Φ25，下排筋4肢Φ25。
6表示有两排钢筋，上排筋为2肢Φ25，不伸入支座，下排筋4表示有两排钢筋，上排筋为/4（-2）25 6Φ肢Φ25，全部伸入支座。
表示有两排筋，上排筋为5根。
2肢Φ25伸入支座，3肢Φ-3 （Φ25 + 3 Φ22222/，）不伸入支座。
工程中常见钢筋图钢筋符号大全
如何看钢筋图纸常用构件代号（部分）热扎钢筋等级和直径符号钢筋的标注梁上主筋和梁下主筋同时表示方法 ：二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示 2Φ22 为通长， 4φ 12 架立筋，用于六肢箍 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ25。
⑷ 2Φ22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀 布置。
梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12。
⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ14 ⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ22 ⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ18四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ 25。
⑶ 6Φ25 （ -2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座， 下排筋 4Φ 25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为 5 根。
2Φ25 伸入支座， 3Φ22，不伸入支座。
下排筋 5Φ25，通长布置。
一、箍筋表示方法：⑴ φ 10@100/200（2） 表示箍筋为 φ 10 ，加密区间距 100 ，非加密区间距200，全 为双肢箍。
⑵ φ 10@100/200（4） 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全 为四肢箍。
⑶ φ 8@200（2） 表示箍筋为 φ8，间距为 200，双肢箍。
⑷ φ 8@100（4）/150（2） 表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150 ， 双肢箍。
梁上主筋和梁下主筋同时表示方法⑴ 3Φ223Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20⑵2φ12， 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。
钢筋等级符号大全

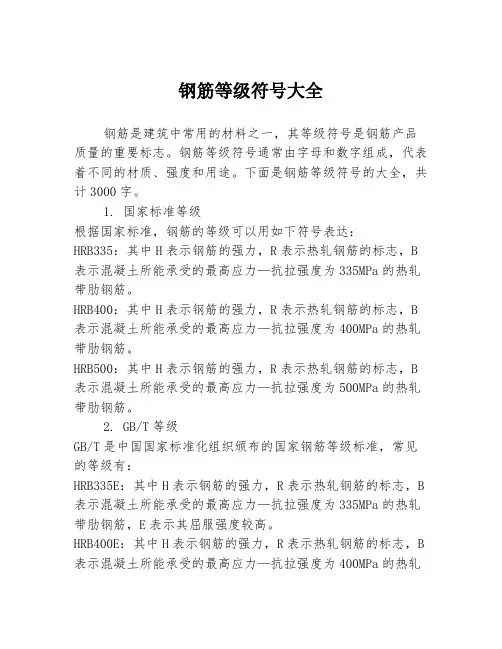

钢筋等级符号大全钢筋是建筑中常用的材料之一，其等级符号是钢筋产品质量的重要标志。
钢筋等级符号通常由字母和数字组成，代表着不同的材质、强度和用途。
下面是钢筋等级符号的大全，共计3000字。
1. 国家标准等级根据国家标准，钢筋的等级可以用如下符号表达：HRB335：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为335MPa的热轧带肋钢筋。
HRB400：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为400MPa的热轧带肋钢筋。
HRB500：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为500MPa的热轧带肋钢筋。
2. GB/T等级GB/T是中国国家标准化组织颁布的国家钢筋等级标准，常见的等级有：HRB335E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为335MPa的热轧带肋钢筋，E表示其屈服强度较高。
HRB400E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为400MPa的热轧带肋钢筋，E表示其屈服强度较高。
HRB500E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为500MPa的热轧带肋钢筋，E表示其屈服强度较高。
3. Q345B等级Q345B是一种常用的低合金高强度结构钢材料，也常用于制作钢筋。
以下是常见的Q345B钢筋等级符号：Q345B-Φ：其中Q表示其属于钢材弯曲试验用钢，345表示其屈服强度为345MPa，B表示该钢筋属于碳素结构钢，Φ表示钢筋截面形状为圆形。
Q345B-□：其中Q表示其属于钢材弯曲试验用钢，345表示其屈服强度为345MPa，B表示该钢筋属于碳素结构钢，□表示钢筋截面形状为方形。
4. HRB钢筋等级HRB是中国热轧钢筋符号的缩写，常见的HRB钢筋等级有：HRB335、HRB400、HRB500：其中HRB表示热轧钢筋的标志，335、400、500分别表示混凝土所能承受的最高应力—抗拉强度为335、400、500MPa的热轧带肋钢筋。
最全钢筋符号
最全钢筋符号，免费分享【1】标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径【2】标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1、梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
（需要注意的是此处表示间距不是用"＠"，而是用"－"。
）例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2、梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

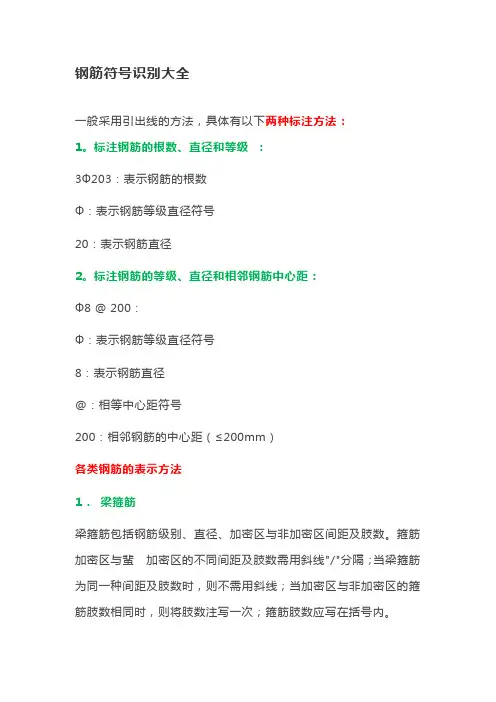

钢筋符号识别大全
钢筋符号识别大全一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

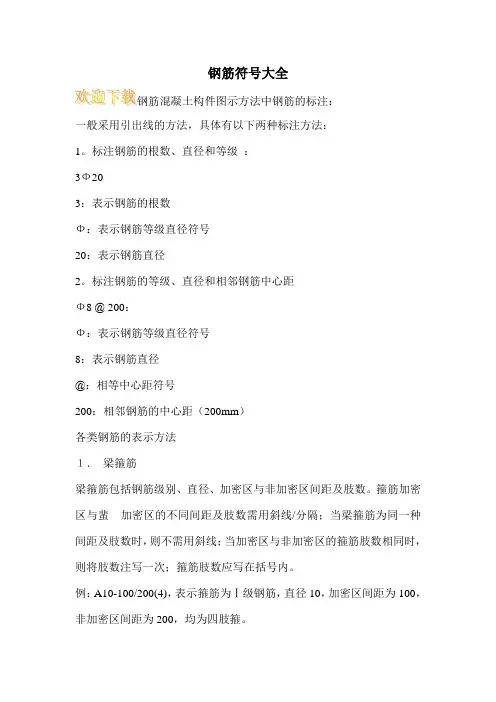

钢筋符号大全
钢筋符号大全
一般采用引出线的方法，具体有以下两种标注方法：
1。
标注钢筋的根数、直径和等级：
3Ф20
3：表示钢筋的根数
Ф：表示钢筋等级直径符号
20：表示钢筋直径
2。
标注钢筋的等级、直径和相邻钢筋中心距
Ф8 @ 200：
Ф：表示钢筋等级直径符号
8：表示钢筋直径
@：相等中心距符号
200：相邻钢筋的中心距（200mm）
各类钢筋的表示方法
１．梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线/分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径10，加密区间距为100，非加密区间距为200，均为四肢箍。
钢筋符号对照表
钢筋符号对照表
钢筋符号对照表如下：
1.Ф：表示钢筋等级直径符号，用于标识钢筋的等级和直
径。
2.Ф8@200：表示钢筋直径为8，相邻钢筋中心距为200mm。
3.3Ф20：表示钢筋的根数为3，钢筋等级为Ф，直径为20mm。
4.Ф8：表示钢筋等级直径符号，用于标识钢筋的直径。
5.Ф8@200：表示钢筋直径为8，相邻钢筋中心距为200mm。
6.3Ф20：表示钢筋的根数为3，钢筋等级为Ф，直径为20mm。
7.Ф8@200：表示钢筋直径为8，相邻钢筋中心距为200mm。
8.Ф12@100：表示钢筋直径为12，相邻钢筋中心距为100mm。
9.Ф14@150：表示钢筋直径为14，相邻钢筋中心距为150mm。
10.Ф16@200：表示钢筋直径为16，相邻钢筋中心距为200mm。
需要注意的是，不同的国家和地区可能有不同的钢筋符号标识方式，因此在实际应用中需要根据当地的规范和标准进行识别和标注。
(完整版)看钢筋图钢筋符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSiRRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
