环氧树脂的改性技术概述
环氧树脂老化研究
环氧树脂老化研究环氧树脂是一种广泛应用于涂料、胶粘剂、复合材料等领域的重要化工原料，具有耐腐蚀、耐磨损、绝缘性好等特点。
环氧树脂在使用过程中会遭受各种外界环境因素的影响，导致其老化，降低了性能和使用寿命。
对环氧树脂老化进行研究具有重要意义。
本文将综述环氧树脂老化的研究进展，重点介绍老化机理、检测方法及抗老化改性技术等方面的研究现状。
一、环氧树脂的老化机理环氧树脂老化是指在外界环境作用下，环氧树脂发生结构、性能或外观上的变化。
其主要机理包括光照老化、热老化、氧化老化、湿热老化等。
在光照老化中，紫外光和可见光作用下，环氧树脂中的化学键断裂，导致材料表面发生黄变、裂纹和粗糙等现象；热老化是指在高温下，环氧树脂中的分子链发生断裂、交联减少，使材料变脆、力学性能下降；氧化老化是由于环氧树脂与氧气发生反应，产生氧化物，导致材料劣化；湿热老化是指在高温高湿的环境下，环氧树脂吸水后发生分子链断裂或交联断裂，使材料性能恶化。
了解这些老化机理对于延长环氧树脂的使用寿命具有重要意义。
二、环氧树脂老化检测方法针对环氧树脂老化问题，有许多检测方法可以用来评价环氧树脂的老化程度。
包括物理性能测试、化学性能测试、表面形貌观察等。
物理性能测试包括拉伸强度、弯曲强度、冲击性能等测试，可以客观评价环氧树脂老化后的力学性能变化；化学性能测试则主要集中在老化后环氧树脂的化学结构和成分的变化，包括红外光谱分析、热分析等；表面形貌观察通过扫描电镜观察老化后环氧树脂的表面形貌变化，了解老化过程中的微观结构变化。
这些检测方法为环氧树脂老化状况的评估提供了科学的手段。
三、环氧树脂抗老化改性技术针对环氧树脂的老化问题，研究者们也在不断探索和开发抗老化改性技术。
其中包括添加抗氧化剂、紫外吸收剂、光稳定剂等，以减缓光照老化的过程；通过改变环氧树脂的分子结构或者引入包覆材料来增强其抗热老化能力；通过合成耐候性好的环氧树脂树脂来提高其抗氧化、老化的能力等。
聚氨酯改性环氧树脂固化动力学
1前言环氧树脂是一种热固性树脂，因其有优异的粘结性、机械强度、电绝缘性及良好的工艺性等特性，而广泛应用于胶粘剂、涂料、复合材料基体等方面，但其质脆、耐热性、抗冲击韧性差等缺点限制了其更大的用。
因此对它进行改性是一个非常活跃的研究领域。
其中改善环氧树脂的韧性、强度和耐热性是环氧树脂材料改性的重要方向。
通常的增韧环氧树脂的改性方法都是以降低环氧树脂的刚性和耐热性为代价的。
互穿聚合物网络技术(IPN)自问世以来，因IPN的协同效应可使聚合物的冲击强度、模量、断裂伸长、硬度和耐热性等同时比每一组分的高而引起广泛重视。
聚氨酯(PU)改性环氧树脂互穿聚合物网络体系能同时具有耐高低温、高强度、高韧性等特点，具有广阔的应用前景。
因此，开展环氧树脂的聚氨酯(PU)改性研究工作，能够为PU改性环氧树脂互穿聚合物网络体系的设计获得理论依据具有很重要的意义。
固化工艺会对环氧树脂固化物的性能产生重要影响。
PU改性环氧树脂固化反应的研究对材料性能的提高与固化工艺的设计十分关键，而相关的PU改性环氧树脂固化反应研究的文献报道甚少。
为此，本研究选用聚乙二元醇(PEG)和甲苯二异氰酸酯(TDI)作为原料，合成端异氰酸酯基聚氨酯预聚体；采用该预聚体、固化剂（N，N-二甲基苄胺）对环氧树脂体系进行改性，并通过时差扫描量热法（DSC）分析，探讨聚氨酯改性环氧树脂体系的固化反应。
1.1 环氧树脂的定义及发展简史1.1.1 定义环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固性产物的高分子低聚物（Oligomer）。
但聚合度为零时，称之为环氧化合物，简称环氧化物（Epoxide）。
这些低相对分子量树脂虽不完全满足严格的定义但因为具有环氧树脂的基本属性在称呼时也不加区别的统称为环氧树脂。
环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有使用价值，因此环氧树脂属于热固性树脂，属于网络聚合物范畴。
关于环氧树脂胶黏剂增韧改性的分析
关于环氧树脂胶黏剂增韧改性的分析[摘要]环氧树脂胶黏剂，它属于固化剂、基体树脂、溶剂、增韧剂、增塑剂、填料等各种组分经由化学及物理混合多种方法，所形成有着良好功能性、黏结性，在工程领域当中所需用到的黏胶剂。
那么，为更进一步了解此类黏胶剂的增韧改性具体方法及其情况，鉴于此，本文主要探讨环氧树脂胶黏剂自身增韧改性情况，仅供业内相关人士参考。
[关键词]胶黏剂；环氧树脂；增韧改性前言：因环氧树脂胶黏剂，它和其余胶黏剂所具备优势特点较为不同，故其现阶段在众多行业领域当中实现较为广泛的应用。
但因其呈较大脆性及较弱韧性，因而，对环氧树脂胶黏剂自身增韧改性情况开展综合分析较为必要。
1、简述环氧胶内部成分及其增韧改性基本机理情况1.1在主要成分层面针对环氧胶内部成分，通常以基体树脂、固化剂、增塑剂及增韧剂、溶剂为主。
针对基体树脂层面，现阶段以纯环氧树脂及改性之后的环氧树脂为主。
环氧树脂，其自身黏结强度及抗压性、黏结性及力学性能相对较好，但韧性弱；针对固化剂，其属于环氧胶内部重要成分。
生产过程当中，通常需结合生产条件及其性能指标等，合理选定固化剂；针对增塑剂即增韧剂，其主要是因基体树脂与固化剂相互间经化学反应之后所形成一种固化物，呈现出较脆质地、较差韧性及其抗冲强度。
故生产过程当中需要向着固化物内部添加一定量的增塑剂及增韧剂等，确保其韧性及耐冲性能可得到增强；针对溶剂层面，其属于聚合物的反应介质。
实际应用当中，可以与具体需求结合予以合理选用。
1.2在基本机理层面一是，针对分散相撕裂及塑性拉伸基本机理层面。
此项理论观点，即外部力作用至改性树脂之后，使得裂纹形成，且处于环氧树脂内部持续增长情况下，橡胶会以颗粒形式渗入裂纹内部，连接好裂纹两端位置。
外力持续增强情况下，橡胶颗粒将部分能量吸收，其自身会被逐渐拉长或撕裂，对环氧树脂后期被撕裂整个进度可起到减缓作用，环氧树脂则更具韧性[1]；二是，针对微裂纹的钝化增韧基本机理层面。
环氧树脂的改性研究发展
环氧树脂的改性研究发展付东升 1 朱光明 1 韩娟妮2（1西北工业大学化工系，2西北核技术研究所）1、前言近年来，科研工作者对环氧树脂进行了大量的改性研究，以克服其性脆，冲击性、耐热性差等缺点并取得了丰硕的成果。
过去，人们对环氧树脂的改性一直局限于橡胶方面，如端羧基丁脂橡胶、端羟基丁腊橡胶、聚琉橡胶等[1—4]。
近年来，对环氧树脂的改性不断深入，改性方法日新月异，如互穿网络法、化学共聚法等，尤其是液晶增韧法和纳米粒子增韧法更是近年来研究的热点。
综述了近年来国内外对环氧树脂的改性研究进展。
2、丙烯酸增韧改性环氧树脂利用丙烯酸类物质增韧环氧树脂可以在丙烯酸酯共聚物上引入活性基团，利用活性基团与环氧树脂的环氧基团或经基反应，形成接技共聚物，增加两相间的相容性。
另一种方法是利用丙烯酸酯弹性粒子作增韧剂来降低环氧树脂的内应力。
还可以将丙烯酸酯交联成网络结构后与环氧树脂组成互穿网络(IPN)结构来达到增韧的目的。
张海燕[5]等人利用环氧树脂与甲基丙烯酸加成聚合得到环氧-甲基丙烯酸树脂(EAM)，其工艺性与不饱和聚酯相似，化学结构又与环氧树脂相似，得到的改性树脂体系经固化后不仅具有优异的粘合性和化学稳定性，而且具有耐热性好、较高的延伸率，固化工艺简单等优点。
同时由于共聚链段甲基丙烯酸酯的引入，体系固化时的交联密度降低，侧基的引入又为主链分子的运动提供更多的自由体积，因此改性体系的冲击性能得以提高。
韦亚兵[6]利用IPN法研究了聚丙烯酸酯对环氧树脂的增韧改性。
他将线性聚丙烯丁酯交联成网状结构后与环氧树脂及固化剂固化，形成互穿网络结构。
该方法增加了丙烯酸丁酯与环氧树脂的相容性。
该互穿网络体系具有较高的粘接强度和优异的抗湿热老化能力。
李已明[7]通过乳液聚合法首先制备出丙烯酸丁酯(PBA)种子乳液，在引发剂作用下合成出核乳液，然后在该种子上引入聚甲基丙烯酸甲酯壳层得到核壳粒子。
利用该粒子来增韧环氧村脂时，由于聚甲基丙烯酸甲酯的溶解度参数与环氧树脂的溶解度参数相近，因此两者的界面相容性非常好。
水性环氧固化剂改性三种方法
水性环氧固化剂改性三种方法目前国内外环氧树脂的水性化技术主要分为乳化法和成盐法。
乳化法指的是环氧树脂的直接乳化、不用外加乳化剂的自乳化或水性环氧固化剂乳化，而成盐法则是将环氧树脂改性成富含酸或富含碱的树脂，再用小分子质量的碱或酸进行中和。
水性环氧固化剂乳化环氧树脂是最重要的水性化技术，它可以克服其他水性化方法的缺点。
常用的水性环氧固化剂大多为多元胺或其改性产物，其中改性产物主要利用其分子中胺基上的活泼氢与环氧树脂分子中的环氧基反应进行改性。
据专家介绍，多元胺常用的改性方法有3种，均采用在多元胺分子链中引人非极性基团，使得改性后的多胺固化剂具有两亲性结构，以改善与环氧树脂的相容性。
首先是酰胺化多胺改性。
酰胺化的多胺本身具有一定的水溶性或水可分散性，无需借助于助溶剂或乳化剂的作用就可获得一定范围的水可稀释性，从而可以用作水性环氧树脂的固化剂。
并且酰胺化的多胺具有表面活性剂的作用，低分子质量液体环氧树脂不需要预先乳化，而由酰胺化多胺在施工前混合乳化，用酰胺化多胺乳化环氧树脂配成的水性环氧体系具有施工性能好，适用期长等优点。
但专家也表示，用单脂肪酸改性的酰胺化多胺固化剂，与环氧树脂的相容性不是太好，容易发生相分离而在涂膜表面出现浮油和凹坑等表面缺陷，并且固化不充分造成涂膜的耐化学性能和耐湿性较差。
其次是聚酰胺的改性。
采用二聚酸与多元胺进行缩合来制备水性聚酰胺固化剂，这样改性可改善与环氧树脂的相容性，涂膜表面也不会出现因不相容而造成的表面缺陷；但用聚酰胺固化剂乳化的环氧树脂体系的适用期较短，一般不超过1小时就会凝胶化，这会对施工带来一定的麻烦。
专家介绍说，并且用聚酰胺固化的涂膜柔韧性较差，冲击性能较差，涂膜偏脆。
水性聚酰胺固化剂由于合成时二聚酸中不饱和双键的存在，而容易被空气中的氧气氧化导致固化剂的颜色变深，不适合作为色泽要求较高的水性环氧地坪涂料的固化剂。
这种方法改性具有一定的局限性，当然这并不掩盖其应用上的优点。

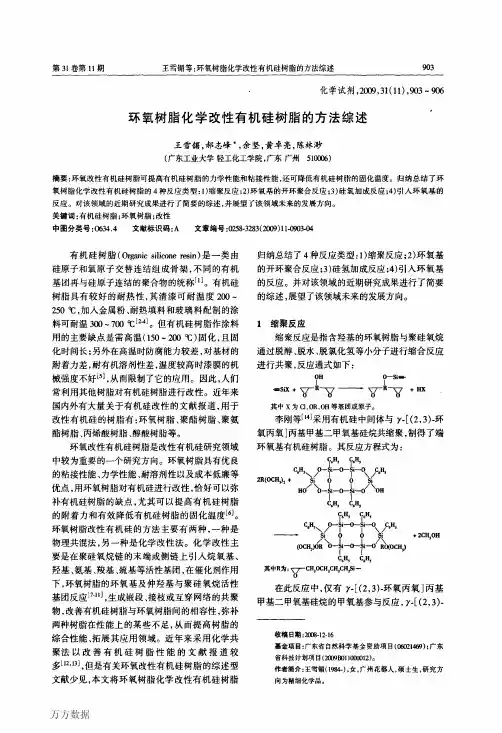

环氧树脂化学改性有机硅树脂的方法综述
［１］吴宏博，丁新静，于敬晖，等．有机硅树脂的种类、性能 及应用［Ｊ］．纤维复合材料，２００６，２３（２）：５５．５９． ［２］张玉龙，王喜梅．有机涂料改性技术［Ｍ］．北京：机械工 业出版社，２００６：２２２－２２３． ［３］郭中宝，刘杰民，范慧俐，等．环氧改性有机硅树脂涂料 耐温性能研究［Ｊ］．化工新型材料，２００７，３５（４）：５７—５９． ［４］龚利华，陈林．耐热型环氧改性有机硅涂料的研究［Ｊ］． 全面腐蚀控制，２００４，１８（６）：２７．３０． ［５］袁立新，狄志刚，傅敏，等．常温固化耐高温环氧改性有 机硅聚氨酯防腐蚀涂料的研制［Ｊ］．上海涂料，２００５，４３ （１１）：９－１２． ［６］盂季茹，梁国正，赵磊，等．环氧改性有机硅复合材料的 研制［Ｊ］．化工新型材料，２０００，驾（９）：３３．３５． ［７］李桂林．环氧树脂与环氧涂料［Ｍ］．北京：化学工业出 版社。２００４：３０． ［８］ＷＵ
８．８ ＭＰａ，３００
表明，当用ＤＭＳ进行改性时，树脂固化物的冲击 强度达到２０．２ ｋＪ／ｍ２，拉伸强度达６７．０４ ＭＰａ，断 裂伸长率达１１．２９％，Ｔｇ达１６７．９８℃，分别比未 改性时提高了９．４ ｋＪ／ｍ２、２１．１ ＭＰａ、５．３５％和 ３２．５６℃。而当用ＤＭＳ和ＤＰＳ混合改性时，除ｒ。 和拉伸强度略有上升外，冲击强度达到３１．６ ｌ【Ｊ／ｍ２，断裂伸长率达８１．６８％，分别比纯环氧提高 了２０．８ ｋＪ／ｍ２和７５．６４％。 ２开环反应 开环反应指环氧树脂通过环氧基的开环反应 与聚硅氧烷进行共聚，反应通式如下：
环氧树脂增韧改性新技术
环氧树脂增韧改性新技术环氧树脂是一种通过共聚合物或共聚物填充剂聚合物体系而发展成的结构材料，它具有良好的机械性能、耐候性、耐化学腐蚀性、热稳定性以及低磨损性等特点。
这些特性使其在众多工业领域都得到了广泛应用，特别在航空航天、汽车制造、电子元件制造公司、机械制造公司和高性能电子材料领域，环氧树脂的应用都有所增加。
然而，环氧树脂的使用也存在一些问题，如耐用性和热稳定性较差，阻燃性能不佳等。
为了改善环氧树脂的性能，研究者们提出了一种新的技术环氧树脂增韧改性技术。
该技术主要是将一种致密的聚合物组合物添加到环氧树脂中，从而增加环氧树脂的耐用性、抗热性和抗拉性。
同时，该技术还可以改善环氧树脂的阻燃性能，使其能够有效地抵御高温对其所形成的结构的破坏作用。
针对环氧树脂增韧改性技术，研究者们提出了一系列可实现目标的加工方法，其中包括加热、渗透和夹杂等。
其中，加热方法是将一定比例的聚合物添加到环氧树脂中，并且在相应温度下加热并完全固化，从而使环氧树脂具有更好的机械性能和耐温性。
渗透方法则是将一定比例的聚合物添加到特定的溶剂中，并在恒定的压力下渗透到环氧树脂中，从而达到聚合物分散均匀分布的目的，使环氧树脂具有更好的耐热性。
夹杂方法则是将一定比例的聚合物添加到某种基体重复熔融，并在高温下进行充分混合，从而在环氧树脂基底的基体中形成一种夹杂结构，使它具有较高的抗热性和耐久性。
此外，研究者们还提出了一种新型的环氧树脂增韧改性技术自组装多孔体技术。
该技术主要利用特殊的结构形成多孔体，使聚合物分散均匀分布于空气孔中，从而改变环氧树脂的性能，使其具有更好的耐热性和耐久性。
以上就是有关环氧树脂增韧改性技术的介绍，可以看出，该技术为提高环氧树脂的性能带来了很大的帮助，它能够大大提高环氧树脂的耐用性、抗拉性和耐热性，使其在众多工业领域中更加广泛应用。
环氧树脂的改性与增韧研究
环氧树脂的改性与增韧研究引言环氧树脂是一种重要的聚合物材料，具有优异的力学性能和化学稳定性，在工业领域中广泛应用。
然而，传统的环氧树脂存在一些固有的缺点，如脆性、易开裂和低冲击韧性等。
为了提高环氧树脂的性能，研究人员不断努力开展改性与增韧研究，以满足不同领域对材料性能的需求。
一、环氧树脂的改性方法1. 添加剂改性添加剂是改善环氧树脂性能的常见方法之一。
通过添加不同类型的添加剂，如填料、增塑剂和稀释剂等，可以调整环氧树脂的硬度、抗冲击性和粘附性等性能。
填料的加入可以增加环氧树脂的强度和硬度，同时降低成本。
增塑剂的加入可以提高环氧树脂的柔韧性和延展性，改善其加工性能。
稀释剂的加入可以调节环氧树脂的粘度，降低粘度有利于涂层的施工。
2. 聚合物改性聚合物改性是另一种常见的环氧树脂改性方法。
将其他聚合物与环氧树脂共混，可以改变其力学性能和热性能。
常用的聚合物改性剂包括丙烯酸酯、苯乙烯和聚酰胺等。
通过共混聚合，可以在环氧树脂中引入新的相，从而改善其力学性能和耐热性。
此外，聚氨酯改性剂也常用于环氧树脂的改性，可以提高其抗冲击性和抗裂性。
二、环氧树脂的增韧方法1. 纤维增韧纤维增韧是一种常用的增韧方法，主要通过引入纤维增强相来增加环氧树脂的韧性。
常用的纤维增韧剂包括玻璃纤维、碳纤维和芳纶纤维等。
这些纤维增韧剂具有高强度和高模量的特点，可以增加环氧树脂的拉伸强度和韧性。
此外，纤维增韧还能提高环氧树脂的热稳定性和抗老化性能。
2. 橡胶增韧橡胶增韧是另一种常见的增韧方法，通过在环氧树脂中引入橡胶颗粒，可以提高其冲击韧性和拉伸韧性。
常用的橡胶增韧剂包括丁苯橡胶、丙烯酸酯橡胶和乙烯-丙烯橡胶等。
橡胶颗粒能吸收冲击能量，从而有效阻止环氧树脂的开裂和断裂。
此外，橡胶增韧还能提高环氧树脂的耐热性和耐溶剂性。
三、环氧树脂的改性与增韧研究进展随着科学技术的不断发展，环氧树脂的改性与增韧研究取得了显著的进展。
一方面，研究人员通过改变添加剂的类型和含量，实现了对环氧树脂性能的精确调控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：环氧树脂是一类重要的热固性树脂，具有优异的粘接性能、耐磨性能、机械性能、电绝缘性能、化学稳定性能、耐高低温性能。
文章介绍了用橡胶弹性体、热塑性树脂、刚性粒子、核壳型结构聚合物等增韧环氧树脂，以及环氧树脂绝缘性、耐湿热性和阻燃性等改进方法。
关键词：环氧树脂；改性技术；增韧技术中图分类号：TM215文献标识码：A文章编号：1009-2374（2010）06-0022-02环氧树脂是一类重要的热固性树脂，具有优异的粘接性能、耐磨性能、机械性能、电绝缘性能、化学稳定性能、耐高低温性能。
由于其收缩率低、易加工成型和成本低廉等优点，在胶粘剂、涂料、电子电气绝缘材料、增强材料及先进复合材料等领域得到广泛应用。
环氧树脂固化后交联密度高，存在内应力大、质脆，耐冲击性、耐开裂性和耐湿热性较差等缺点，在很大程度上限制了它在某些高技术领域的应用。
近年来，结构粘接材料、封装材料、纤维增强材料、层压板、集成电路等方面要求环氧树脂材料具有更好的综合性能，如韧性好、内部应力低、耐热性、耐水性、耐化学药品性优良等，所以对环氧树脂的改性已成为一个研究热点。
一、环氧树脂的增韧技术（一）橡胶增韧橡胶类弹性体增韧ＥＰ是较早开始的ＥＰ增韧方法，对其技术的研究也较成熟。
增韧效果不仅取决于橡胶与ＥＰ连接的牢固强度，也与二者的兼容性和分散性以及ＥＰ的固化过程有关。
目前用于环氧树脂增韧的反应性橡胶及弹性体品种主要有：端羧基丁橡胶（ＣＴＢＮ）、端羟基丁橡胶（ＨＴＢＮ）、端环氧基丁橡胶（ＥＴＢＮ）、聚硫橡胶、液体无端羧基丁橡胶、丁羟异氰酸酯预聚体、端羟基聚丁二烯（ＨＴＰＢ）、聚醚弹性体、聚氨酯弹性体等。
（二）热塑性树脂增韧热塑性树脂以高分子量或低分子官能齐聚物形式被用来改性环氧体系。
由于高性能热塑性聚合物具有韧性好、模量高和耐热性较高等特点，因此用耐热性热塑性聚合物来改性ＥＰ，不仅能改进ＥＰ的韧性，而且不降低ＥＰ的刚度和耐热性。
其增韧机理与橡胶增韧相似，但其增韧效果略逊于橡胶增韧。
常用的热塑性树脂有聚醚（ＰＥＳ）、亚胺（ＰＥＩ）、聚醚酮（ＰＥＫ）、聚苯醚（ＰＰＯ）等。
（三）有机硅改性有机硅树脂具有低温柔韧性（Ｔｇ为－１２０℃）、低的表面能、耐热、耐候、憎水、介电强度高等优点，用有机硅改性的环氧树脂可以降低内应力，从而提高它的韧性，并且耐热性也有所提高。
在有机硅改性环氧树脂形成的立体空间网络结构中含有硅氧（Ｓｉ－Ｏ）键，其键能（３７２１６ｋＪ／ｍｏｌ）比Ｃ－Ｃ键的键能（２４２１８ｋＪ／ｍｏｌ）高，因而其耐热性较好，且Ｓｉ－Ｏ键的柔性比Ｃ－Ｃ键好，这有利于提高固化物的韧性和抗冲击强度；并且有机硅的表面能较环氧树脂低，从而使耐水性和耐油性得到改善。
有机硅改性的增韧机理比较复杂，是多种机理共同作用的结果，它能够同时提高环氧树脂的耐热性和韧性，但工艺难度大，韧性提高有限。
（四）核壳聚合物增韧核壳聚合物是指由两种或两种以上单体通过乳液聚合而获得的一类聚合物复合粒子，它与ＥＰ混合，可减少内应力，提高粘接强度和抗冲击性能，改性体系的热变形温度基本不降低。
核壳结构橡胶粒子的增韧原理是：橡胶粒子作为应力集中体，既可诱发银纹和剪切带吸收能量，又可终止银纹。
（五）刚性粒子增韧在刚性粒子与环氧树脂组成的体系中，由于刚性粒子在塑性变形时，拉伸应力能有效地抑制基体树脂裂纹的扩展，同时吸收部分能量，从而起到增韧作用。
适当添加刚性二氧化硅、高岭土、玻璃珠和碳酸钙粒子可改善环氧树脂的韧性，提高程度取决于粒子的尺度和形状及体积分数。
这里分散的刚性第二相和扩展的裂缝前端相互作用会使断裂能增大，同时也使断裂伸长率和抗冲击性能降低。
（六）纳米粒子增韧纳米粒子的增韧机理也是“银纹钉锚”机理和“银纹剪切带”机理。
和其它相同机理的增韧技术相比，其优势在于纳米粒子在界面上与环氧基团形成远大于范德华力的作用力，形成非常理想的界面，从而起到更好地引发微裂纹、吸收能量的作用。
目前研究较多的ＥＰ／粘土纳米复合材料是将ＥＰ插入到粘土层间制备插层型、剥离型及兼具两种结构的纳米复合材料。
ＥＰ基纳米复合材料与ＥＰ基复合材料相比，其强度、韧性、刚性等性能均有大幅度提高。
（七）膨胀型单体增韧膨胀单体和膨胀聚合反应的特点是在聚合过程中能产生体积膨胀。
这种体积膨胀能有效地消除共聚物内部的残余应力和缺陷，使得抗冲击韧性得到很大改善。
因此，可用于ＥＰ的增韧改性。
（八）树枝型分子增韧树枝形分子是近十多年才出现的一种新型高分子材料，它是一种以小分子为生长点，通过逐步控制重复反应得到的一系列分子质量不断增长的结构类似的化合物。
通常将每一步反应所得的化合物用代数来表示，如０．５代、１．０代、１．５代、２．０代等。
其化学结构随着代数的增长，可以向四周辐射增长，最终形成具浅谈环氧树脂的改性技术刘鸿雁（河北建材职业技术学院，河北秦皇岛066004）22--有内部空腔和大量分枝的球形结构（这可由分子模型、电镜观察以及其它表征手段获知）。
树枝形分子在达到一定分子代后就会具有大量的表面官能团，这既为内部空间提供保护，也可以对外部反应物和溶剂进行分子识别。
大量的外表面端基为分子结构改性提供了可能。
二、其它改性技术（一）绝缘性有机硅树脂具有绝缘、低温柔韧性、低表面能、耐热、耐候、憎水等优点，用其改性环氧树脂，既能增加介电性能，又能增加韧性，降低内应力和提高耐高温性能。
但它与环氧树脂相容性差，因此，一般使用带有活性官能团的有机硅树脂改性环氧树脂。
聚二甲基硅氧烷具有卓越的柔性与独特的低表面能，是改性环氧树脂的理想材料，但两者不相混溶，通过在聚二甲基硅氧烷分子链上引入能与环氧树脂的环氧基反应的官能团如羟基、羧基、氨基等基团是改进二者相容性的一条重要途径。
聚酯树脂是一种性能优良的工程塑料，具有良好的耐热性能、力学性能、电绝缘性能，用共混改性环氧树脂，可使体系具有优良的绝缘性，同时又获得较高的弹性模量。
（二）耐湿热性要提高环氧树脂复合材料的耐湿热性能，就要减少树脂基体分子结构中的极性基团，使树脂基体与水的相互作用降低，从而降低树脂基体的吸水率；同时优化复合材料的成型工艺，减少复合材料在成型过程中产生的微孔、微裂纹、自由体积等也能提高其耐湿热性能。
用含有端胺基的苯胺二苯醚树脂作固化剂改性环氧树脂，得到的复合材料在空气气氛中的初始分解温度为３０５℃，表观分解温度为３０８℃，温度指数为１８９。
此外，增大环氧树脂交联度、加入耐热聚合物及形成互穿聚合物网络等也可提高环氧树脂的耐湿热性。
（三）阻燃性环氧树脂复合材料具有优良的电气绝缘性能及物理力学性能，然而其氧指数只有１９．５左右，有必要对其进行阻燃改性。
Ａｌ２Ｏ３·３Ｈ２Ｏ（ＡＴＨ）是环氧树脂的常用阻燃剂，阻燃机理如下：ＡＴＨ在热分解方面与树脂复合材料有阻燃匹配性，并能以零级反应失去结构水，失水后形成的活性氧化铝提高了树脂复合材料的阻燃能力，同时ＡＴＨ增大了树脂复合材料在裂解过程中脱去碳外元素，以及在稠环反应条件下的失重残留物量，具有提高树脂复合材料热分解时生成难燃焦炭的能力，发挥凝聚相阻燃作用，具有较好的阻燃效果。
此外，还可以通过简单的失水、移热、隔氧等方式发挥阻燃作用。
三、结论随着电气、电子材料及复合材料的飞速发展，对环氧树脂的特性要求越来越高，环氧树脂改性研究使环氧树脂在性能优化、应用方面产生了质的飞跃，环氧树脂正由通用型产品向高功能性、高附加值产品系列方向转化。
这种发展趋势使得对其改性机理的研究日益深入，并为寻找新的改性方法提供了理论依据，因此新的改性方法及技术将会不断出现。
摘要：借助现代生物技术，能使食品获得或保持特有的色、香、味和营养，使其在激烈的市场竞争中占尽先机。
文章对现代生物技术作了简介，重点阐述了现代生物技术在食品工业中的主要应用状况。
关键词：现代生物技术；食品工业；功能食品；有效成分；食品添加剂中图分类号：Q819文献标识码：A文章编号：1009-2374（2010）06-0023-02一、现代生物技术简介生物技术包括传统生物技术和现代生物技术。
传统生物技术包括酿造、酶的使用、抗菌素发酵、味精和氨基酸工业等，被广泛应用于生产多种食品如面包、奶酪、啤酒、葡萄酒以及酱油、米酒和发酵乳制品。
它和新的生物技术之间既有联系，又有质的区别。
现代生物技术是２０世纪７０年代初在分子生物学、生物化学、生化工程、微生物学、细胞生物学和电子计算机技术基础上形成的综合性技术。
二、现代生物技术在食品工业中的主要应用（一）食品原料和食品微生物的改良，提高食品的营养价值及加工性能利用基因工程、细胞工程改造动物、植物、微生物资源向人类提供各种转基因食品和食品添加剂，一方面提高了农作物产量、改善农作物抗虫、抗病、抗除草剂和抗寒能力，另一方面使食品的营养价值、风味品质得到改善，食品储藏和保存时间有所延长。
我国利用基因工程技术培育的转基因抗病番茄、抗病甜椒，目前累计种植３，０００多亩，耐贮番茄在室温下储藏５６天，好果率达７０％以上。
利用细胞工程技术培育出含水量大大降低的西红柿、洋葱、马铃薯新品种，培育出带咸味和奶味的适宜膨化加工的玉米新品种，获得了出油率高、不饱和脂肪酸含量较高的油料作物，以及我国已在田间试验中的超级水稻、转基因鲤鱼、高产奶量的转基因试管牛，等等。
采用常规的诱变、杂交方法与细胞融合、基因工程技术结合进行菌种改造和采用基因工程和蛋白质工程技术构建“基因工程菌”，改良食品微生物的生产性能。
生物技术已应用于啤酒现代生物技术在食品工业中的应用熊鹏飞（广西灌阳县质量技术监督局，广西灌阳541600）0000000000000000000000000000000000000000000000000000000000023--。
