某土石坝施工导流方案比选
土石坝施工方案
土石坝施工方案
土石坝施工方案
土石坝施工方案是非常重要的，有依据有方案在做事的时候不仅能提高效率也能提升质量，不会因为遇到突发情况就茫然不知所措。
我们就土石坝施工方案为大家简单介绍一下。
（一）确定施工导流标准
（二）确定施工导流方案，确定大坝施工分期和拦截流、拦洪、封孔、发电日期，初定大坝施工控制性进度
（三）导流工程规划布置
1、根据导流方案和初定的大坝拦洪高程，确定隧洞断面形式和尺寸，并进行平立面布置；
2、汛期大坝（或）围堰拦洪校核；
3、围堰形式、主要尺寸布置。
第二部分主体工程施工
（四）土石坝施工
1、施工强度计算；
2、开采、运输、压实机械选择及数量计算；
3、施工道路布置
（五）导流隧洞开挖
1、开挖方法的选择；
2、施工作业组织及设备选择；
3、开挖作业组织；
4、绘制作业图表，计算施工工期和所需设备数量。
（六）拟定施工控制进度计划
，。
土石坝施工组织设计指导书
湖南水利水电职业技术学院Hunan Technical College of Water Resources and Hydro Power综合实训指导书课题名称:云南省雨果水电站土石坝施工组织设计适用专业：水利工程班级： 10级施工技术一班指导老师：李小芳教研室：水建任务下达日期：2012年05月 07日设计完成日期： 2012年05 月11日水利工程系一、工程概况雨果水电站工程位于云南省峨山、双柏县境内，距峨山县城县121km，为元江右岸一级支流绿汁江规划河段第二个梯级水电站，坝址控制流域面积6963km2，设计正常蓄水位963.0m,相应库容1022万m3，电站总装机75MW，年发电量3.3817亿KW·h。
是一座以发电为主，综合灌溉及环保效益的枢纽工程。
大坝坝轴线长184.0m,最大坝高39.0m，最大坝基底宽163.4m，坝顶高程965.0m，顶部设4.5m宽交通桥贯穿两岸。
见附图一二、施工条件1．水文气象绿汁江流域地处高原季风气候区，夏、秋两季受西南暖气流及东南暖湿气流影响，湿热多雨，冬春季节受西风干暖气流控制，降水量较小。
通过对流域内气象站的雨量资料分析：本流域一般5月份即进入雨季，7、8月份降雨量最大，占全年降雨量的40%左右，其后的各月的降雨量呈逐月回落的过程，12月至次年4月为干旱期，连续5个月的降水不足全年的10%。
流域内降水量分布不均，多年平均降雨量与其它地区比较属中等偏低区域，如流域内双柏、易门、禄丰气象站的多年平均降雨量分别为940、824、925mm。
由于流域内降雨量相对少及人类活动等因素的影响，本流域的产水模数也较小，根据资料分析，绿汁江干流中、下游的产水模数在15～19万m3/km2之间。
上游地带也仅在20～30万m3/km2之内。
坝址多年平均降雨量为813.7mm，多年平均气温为15.9℃，多年平均蒸发量1868.4mm，多年平均相对湿度76%，多年平均风速为1.7m/s，汛期多年平均最大风速为10.7m/s，坝址处各水文成果表如1.2-1～1.2-5所示。

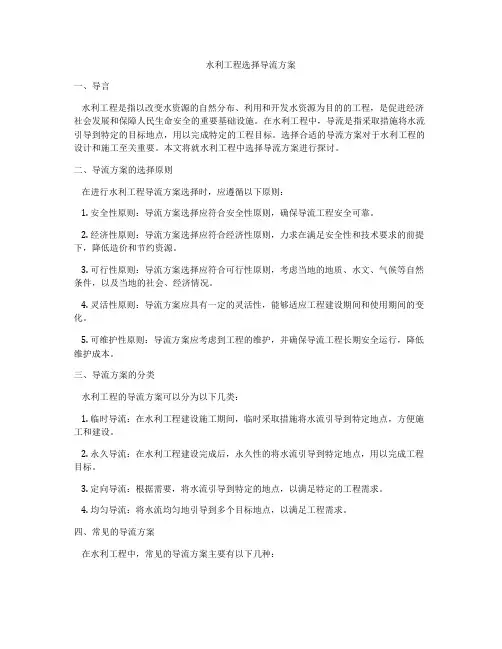

水利工程选择导流方案
水利工程选择导流方案一、导言水利工程是指以改变水资源的自然分布、利用和开发水资源为目的的工程，是促进经济社会发展和保障人民生命安全的重要基础设施。
在水利工程中，导流是指采取措施将水流引导到特定的目标地点，用以完成特定的工程目标。
选择合适的导流方案对于水利工程的设计和施工至关重要。
本文将就水利工程中选择导流方案进行探讨。
二、导流方案的选择原则在进行水利工程导流方案选择时，应遵循以下原则：1. 安全性原则：导流方案选择应符合安全性原则，确保导流工程安全可靠。
2. 经济性原则：导流方案选择应符合经济性原则，力求在满足安全性和技术要求的前提下，降低造价和节约资源。
3. 可行性原则：导流方案选择应符合可行性原则，考虑当地的地质、水文、气候等自然条件，以及当地的社会、经济情况。
4. 灵活性原则：导流方案应具有一定的灵活性，能够适应工程建设期间和使用期间的变化。
5. 可维护性原则：导流方案应考虑到工程的维护，并确保导流工程长期安全运行，降低维护成本。
三、导流方案的分类水利工程的导流方案可以分为以下几类：1. 临时导流：在水利工程建设施工期间，临时采取措施将水流引导到特定地点，方便施工和建设。
2. 永久导流：在水利工程建设完成后，永久性的将水流引导到特定地点，用以完成工程目标。
3. 定向导流：根据需要，将水流引导到特定的地点，以满足特定的工程需求。
4. 均匀导流：将水流均匀地引导到多个目标地点，以满足工程需求。
四、常见的导流方案在水利工程中，常见的导流方案主要有以下几种：1. 泵站引水导流：通过设置泵站来抽水，将水流引导到特定地点。
这种导流方案适用于需要将水流引导到较高位置的情况。
2. 引流渠导流：通过开挖引流渠道，将水流引导到特定地点。
这种导流方案适用于需要将水流引导到较远处的情况。
3. 水闸导流：通过设置水闸来控制水流的方向和流量，将水流引导到特定地点。
这种导流方案适用于需要对水流进行精确控制的情况。
4. 拦河坝导流：通过修建堤坝，将水流引导到特定地点。

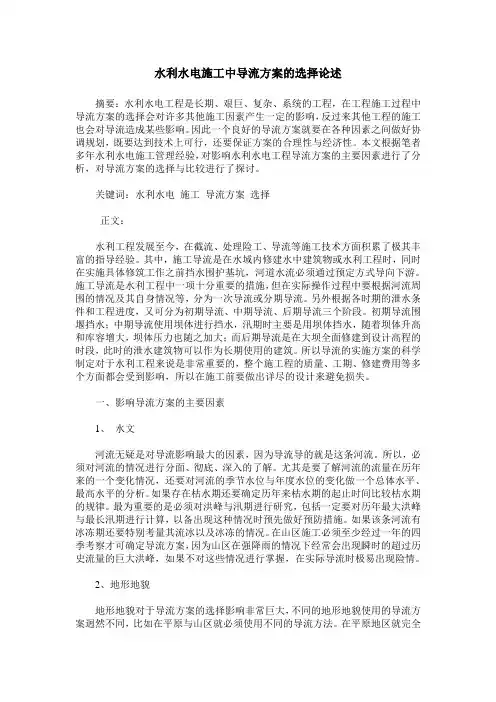

水利水电施工中导流方案的选择论述
水利水电施工中导流方案的选择论述摘要：水利水电工程是长期、艰巨、复杂、系统的工程，在工程施工过程中导流方案的选择会对许多其他施工因素产生一定的影响，反过来其他工程的施工也会对导流造成某些影响。
因此一个良好的导流方案就要在各种因素之间做好协调规划，既要达到技术上可行，还要保证方案的合理性与经济性。
本文根据笔者多年水利水电施工管理经验，对影响水利水电工程导流方案的主要因素进行了分析，对导流方案的选择与比较进行了探讨。
关键词：水利水电施工导流方案选择正文：水利工程发展至今，在截流、处理险工、导流等施工技术方面积累了极其丰富的指导经验。
其中，施工导流是在水域内修建水中建筑物或水利工程时，同时在实施具体修筑工作之前挡水围护基坑，河道水流必须通过预定方式导向下游。
施工导流是水利工程中一项十分重要的措施，但在实际操作过程中要根据河流周围的情况及其自身情况等，分为一次导流或分期导流。
另外根据各时期的泄水条件和工程进度，又可分为初期导流、中期导流、后期导流三个阶段。
初期导流围堰挡水；中期导流使用坝体进行挡水，汛期时主要是用坝体挡水，随着坝体升高和库容增大，坝体压力也随之加大；而后期导流是在大坝全面修建到设计高程的时段，此时的泄水建筑物可以作为长期使用的建筑。
所以导流的实施方案的科学制定对于水利工程来说是非常重要的，整个施工程的质量、工期、修建费用等多个方面都会受到影响，所以在施工前要做出详尽的设计来避免损失。
一、影响导流方案的主要因素1、水文河流无疑是对导流影响最大的因素，因为导流导的就是这条河流。
所以，必须对河流的情况进行分面、彻底、深入的了解。
尤其是要了解河流的流量在历年来的一个变化情况，还要对河流的季节水位与年度水位的变化做一个总体水平、最高水平的分析。
如果存在枯水期还要确定历年来枯水期的起止时间比较枯水期的规律。
最为重要的是必须对洪峰与汛期进行研究，包括一定要对历年最大洪峰与最长汛期进行计算，以备出现这种情况时预先做好预防措施。
水库施工导流方案比选分析
水库施工导流方案比选分析［摘要］雷塬水库工程地处黄土高原“V”字型峡谷中，两岸岸坡较陡，所在流域暴雨洪峰流量较大，这种特别地质地形与洪水特性对施工导流的要求比较高，本文在操纵投资并满足工期的前提下，提出两种导流方案：全年围堰导流方案和枯水期围堰挡水、汛期高水围堰与坝体结合的导流方案，并进行详细论证，最终选择全年围堰导流，从而到达工程投资合理、工期保证、施工质量较高的目的。
［关键词］施工导流；围堰；方案；比选1工程概况雷塬水库地处陕北黄土高原__市__县城境内雷塬河下游，距雷塬河与洛河交汇口约1.5km。
工程开发任务主要为：在满足工程断面下游河道生态基流情况下，给水库周边村镇居民生活和农业灌溉供水。
水库总库容1896万m3，属中型工程，工程等别为Ⅲ等。
枢纽工程主要建筑物由拦河大坝、导流泄洪洞、溢洪洞、取水工程浮船泵站等四局部组成，主要建筑物等级为3级。
拦河大坝为均质土坝，大坝坝顶高程729.5m，防浪墙顶高程730.7m，水库正常蓄水位726.0m，最大坝高65.5m，坝顶长度345.0m，坝顶宽8.0m，最大坝底宽度374.8m。
2水文地质条件雷塬河流域所处地区属大陆性温带半干旱季风气候，多年平均气温9.7℃，极端最高气温34.6℃(20__年)，极端最低气温-19.7℃(20__年)，最冷月平均气温-7.0℃，其中11月～翌年1月为最低温度时段；多年平均降水量676.4mm，全年雨量分布不均，年际间变化大，其中汛期7月～10月径流量占年径流量的59.8%，枯水期11月～翌年2月占12.6%，而量级和强度较大暴雨80%都发生在7月～9月。
雷塬河流域的洪水由暴雨形成，暴雨特性和流域下垫面决定了该河的洪水陡涨陡落，峰型略瘦。
由于流域面积较小，河槽调蓄能力差，一次暴雨形成一个洪峰，洪峰流量较大，在多雨季节形成涨落明显的连续洪峰。
坝址处地貌类型以残塬沟壑为主，呈“V”字型，根本对称，河谷宽92.8m，河谷底宽64m～116m，河床高程665m～672m，河床宽度约16m～29m；在坝址区左右两岸冲沟均有发育，垂直主河道，支沟呈树枝状发育，两岸以黄土状壤土为主。
水库坝型优化比选及施工导流研究
水库坝型优化比选及施工导流研究某新建水库工程主要任务以农田灌溉为主，兼有乡镇居民饮用水水源的水资源综合利用水利工程。
在设计阶段，结合坝址地形地质条件，对坝址、坝轴线、坝型进行了比选，优化技术上可行、经济上合理的浆砌石重力坝坝型。
并对工程施工导流进行了分析，确保工程汛期安全可靠、节能经济的施工建设。
标签：水库；坝型；施工导流某新建水库工程主要任务以农田灌溉为主，兼有乡镇居民饮用水水源的水资源综合利用水利工程。
校核洪水位967.2m，正常蓄水位为966.50m，相应库容为15.5万m3，最大坝高28.7m。
設计灌溉面积1300亩（其中：田320亩，耕地813亩，经果林167亩）。
水库总库容大于0.001亿m3小于0.01亿m3，工程等别为五等，工程规模属小（2）型[1]。
根据GB50201-94《防洪标准》，水库枢纽工程设计洪水标准取为20年一遇，校核洪水标准取为200年一遇。
1 坝址区地形地质条件水库位于深切峡谷的台地上，两岸山体相对较厚，库区出露地层主要为中厚层灰岩、白云质灰岩，白云岩、泥质白云岩和泥岩为主。
该区处于地下水的排泄带，地下水主要以裂隙水的形式存在，水量不大，富水性较弱。
根据地质钻探，未发现溶洞及暗河等岩溶现象。
地下水化学类型为：HCO3-Ca·Mg型，对砼无腐蚀性。
水库库区斜坡较陡，库盆周边大都为灰色薄至中厚层白云岩、泥质白云岩夹少量紫色薄层泥岩。
土层厚度不大，除局部耕地有小坍塌，不存在水库浸没塌岸问题，岸坡稳定。
拟建的水库大坝由于受工程区地形条件的制约，原坝址上下游均属于宽缓地形，加之工程区地质条件较复杂、地址变化较大，不适宜大坝建设。
因此，在原有坝区进行方案比较：方案1以原有旧坝为基础，在其基础上进行加高扩建；方案2为拆除老坝在原坝址新建。
由于旧坝填筑材料较差，因此选择在原坝址新建。
坝址原地形为不对称的“V”型谷，大坝填筑后左右岸坡较缓，边坡稳定，多年来未见破坏现象。
水利工程概论复习试题和答案解析(1)
长短来分5. 水库的特征水位与库容的关系：⑴正常蓄水位⑵.死水位与死库容⑶.兴利库容⑷防洪限制水位⑸防洪高水位和防洪库容⑹.设计洪水位和拦洪库容⑺.校核洪水位和总库容⑻水库的动库容6.合理的兴利调度：第三章：1.水利水电工程的等级2.水工建筑物的特点和分类：A、特点：⑴受自然条件约束⑵受水的影响大⑶施工复杂⑷失事后果严重B、分类：〔1〕按其作用分类①.挡水建筑物②.泄水建筑物③取水、输水建筑物④.专门建筑物〔2〕按其使用时间长短分类①永久性建筑物〔又分为主要建筑物和次要建筑物〕②.临时性建筑物第四章1.重力坝的工作原理和优缺点：A、原理：重力坝是主要依靠自身重量在地基上产生的摩擦力和坝与地基之间的凝聚力抵抗坝前巨大的水推力，来维持自身稳定的一种坝型B、优点：⑴平安可靠⑵容易解决泄水问题⑶对地质、地形条件适应性强⑷便于施工⑸适用于各种气候条件C、缺点：⑴水泥用量大，材料强度没用充分发挥⑵坝体场压力大⑶施工期温度应力和收缩应力大2.重力坝的可能破坏形式和平安运行的三个根本条件：A、破坏形式：⑴滑动⑵倾覆⑶坝址压碎B、三个根本条件：⑴抗滑稳定⑵上游面无拉应力⑶下游面不超过材料〔或坝基〕的允许压应力3.荷载的分类：⑴按作用方式可分为：①直接荷载②间接荷载；⑵按作用在建筑物上随时间变异情况可分为：①永久荷载②可变荷载③偶然荷载4.重力坝的消能方式、原理及特点：A、体形式有底流消能、挑流消能、面流消能和戽流消能。
坝体消能的形式有宽尾墩、阶梯效能工、联合效能工B、a底流消能的原理：①通过水跃将急流转变为缓流而消能；②主要靠水跃产生的外表旋滚与底流间的强烈紊动、剪切和掺混消能。
b挑流消能的原理：利用泄流建筑物出口处设置的挑流鼻坎，将急流挑向空中，再落入离建筑物较远的下游河道。
主要靠急流沿固体边界摩擦而耗能，射流在空中与空气摩擦、掺气和扩散等耗能，射流落入尾水中淹没紊动扩散耗能。
c面流消能的原理：利用鼻坎将急流挑至水面，在主流下面形成旋滚而消能。
某碾压混凝土重力坝施工导流方案比选
降雨 量 为 １ ５ ０ ０ Ｉ Ｔ ｌ ｍ。周 围丘 陵 山地 多年 平均 年 降雨 量
则在 １ ６ ０ ０ Ｉ Ｔ Ｉ ｍ 以上 ，但 年 内分配 极 不均 匀 ，其 中 ４～ ９月 降雨量 占全 年 降雨量 的 ７ ０ ％ 以上 。４～６月为 锋 面
雨 ，７～ ９月 多 为 台风 雨 。多年 平 均水 面 蒸 发 量 在９ ９ ６
～
１ ４ ０ ０ ｍ ｍ 之 问。
２ ． ２ 地形 地貌 及地 质条 件 坝址 位 于 加 宽 的 “ Ｖ” 字 形 山谷 中。 河 床 高 程 为 １ ２ ２ ｍ，在 拟建 大 坝 位 置 ，河 床宽 度 约 为 ３ １ ｍ，左 右
施 工 导流设 计 是水 利 水 电 枢纽 总 体 设 计 的重 要 组 成 部分 ，是影 响枢 纽 布 置 、永 久建 筑 物 形 式 、施 工 方
法 、施工 总布 置 、施工 进 度 安 排 和 工程 造 价 的 重要 因
根据实 测 资料统 计 ，多 年平 均气 温 为 ２ １ ． ２ 。 【 ＝ ，多
进 口设 工作 闸 门。 引水 管 布 置 于 大坝 左 侧 处 ，管 径 为
１ ． ５ ｔ ｎ ，管 长 约 为６ ２ ０ ｍ，进 口高 程 为 １ ２ ６ ． ６ １ ３ １ ，引 水 管进 口设分 层取 水 塔 ，分 ３层 设 置 闸 门 ，保证 取 到 最 好水 质做 为饮用 水 ，引水 管 出 口处设 电站 。水 电站 装 机容 量 为 ６ ４ ０ ｋ Ｗ ，电 站 厂 房 平 面 尺 寸 为 ２ ５ ． ７ ｍ×
相 交 。河道 在 坝址位 置 较 平 直 ，上 下 游 均 有 急 转 。 总
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某土石坝施工导流方案比选
文章结合某土石坝工程概况及导流条件，对埋管导流和隧洞导流方案方案进行比选，供类似工程借鉴。
标签：土石坝；埋管导流；隧洞导流；导流方案比较
施工导流设计是水利水电枢纽总体设计的重要组成部分，是影响枢纽布置、永久建筑物形式、施工方法、施工总布置、施工进度安排和工程造价的重要因素[1]。
土石坝具体是指利用当地的土料、砂砾、石渣卵石等筑成的坝，所用的材料全部取自于当地，为当地材料坝。
其施工期间坝体不能过水，相对于允许过水的混凝土重力坝、面板堆石坝等导流风险大，因此根据工程区水文特性、地形地质情况、枢纽布置等条件，进行多方案技术经济综合比较，全面分析各种因素[2]，选择出最优导流方案，具有重要意义。
中小型土石坝常用的导流方式有埋管导流及隧道导流两种方式[3]，以下通过对某土石坝工程实例的阐述，对导流方式进行比较，选择最佳导流方式。
1 工程概况
土石坝枢纽主要由大坝、溢洪道和引水发电隧洞、水电站、上坝、进厂公路等。
水库大坝采用土心墙堆石坝，坝轴线方位角NE0.8°，坝顶高程2145.7m，防浪墙顶高程2146.7m。
河床建基面最低高程依据工程地质条件定为2108.0m，最大坝高37.7m，坝顶宽度6m，坝轴线长205.74m。
溢洪道位于大坝左岸坝肩处。
溢洪道采用有闸控制方式，溢洪道采用2孔（单孔净宽4m，总净宽8m）的方案，引水发电隧洞布置在右岸，由进口分层取水塔、龙抬头、隧洞段、渐变段等组成，全长393m。
电站布置在大坝下游右岸，厂房尺寸25.7m×10.0m。
2 工程特点
水库库容531万m3属小（1）水库，大坝最大坝高37.7m，属低坝。
引水发电隧洞布置在右岸，可考虑与导流隧洞结合布置后部分结合布置。
坝址河床较宽，可考虑在岸边埋管导流。
3 水文气象及地质条件
3.1 水文、气象
坝址所处流域属于亚热带气候区，受东南亚季风影响很大，且处于低纬度地
区，太阳辐射强，日照天数多，平均气温高。
根据实测资料统计，多年平均气温为21.2℃，多年实测最低温度为-4.4℃，最高温度为39.5℃。
流域范围属于季候风区，春夏多吹东南风，秋冬多吹西北风，7～10月多台风。
由于项山、莲花山脉的阻隔，静风（无风）几率较高，大风天气不常出现，大风主要由热带气旋造成。
根据梅县气象站数据统计，多年平均风速在1.2～1.6m/s，最大风速为16m/s，多年平均年最大风速为11m/s。
根据气象站多年资料统计，多年平均年降雨量为1451mm，最大年降雨量为2309mm（1983年），最小年降雨量为904.5mm。
其降雨特点为：盆地少于丘陵、山地，背风坡少于迎风坡，兴梅盆地多年平均年降雨量为1500mm，周围丘陵山地多年平均年降雨量则在1600mm以上，但年内分配极不均匀，其中4～9月降雨量占全年降雨量的70%以上。
4～6月为锋面雨，7～9月多为台风雨。
多年平均水面蒸发量在996～1400mm之间。
3.2 地形地貌及地质条件
水库呈近东西向分布，沿不规则河床呈狭长状展布。
库区为中低山丘陵地区，海拔一般为50～400m，总体走势为东面高于西面。
库区三面环山，西面为大密村社区，距离下坝址约2km。
库区山体坡度一般为30°～60°，大多山体陡峭，基岩出露，植被茂盛，河道曲折。
山体风化强烈，地质条件复杂，山体呈浑圆～尖棱形。
坝址近南北走向，与河谷走向呈60°相交。
坝址附近谷底高程为100～110m，山顶高程为212～225m，山体坡度陡峭，左岸40°，右岸45°，坝址处山体见基岩出露，山顶植被覆盖茂盛。
河流迂回走向呈60°与上坝址相交通过。
库区广泛分布侏罗系（J1jnc）砂岩、粉砂岩以及页岩等，下坝址处分布燕山三期（γ52（3））黑云母花岗岩。
在河流及两岸阶地、山坡坡脚等处分布第四系（Q）冲积层及坡积层。
4 导流方案选择
该工程为Ⅲ等工程，主要建筑物为3级，相应导流建筑物为5级，根据《水利水电工程施工组织设计规范》（SL303-2004）规定，选择导流设计洪水标准为5年一遇。
导流时段为11月～次年4月时段，相应导流流量6.85m3/s。
设计时根据工程的地形条件和水工建筑物布置特点，对隧洞导流（导流隧洞结合永久隧洞布置）、隧洞导流（隧洞单独布置）及埋管导流和三种方式进行了比较。
4.1 方案一
采用围堰一次拦断河流，隧洞导流（导流隧洞结合永久隧洞布置）。
即枯水期围堰挡水，导流隧洞导流，汛期大坝挡水，导流隧洞泄洪度汛。
4.1.1 导流隧洞
发电引水隧洞与导流隧洞结合布置，隧洞布置在右岸，隧洞进口高程106.5m，出口高程105m，长度442.334m，断面为圆形，洞径为2.0m[4]，纵向底坡0.0034，洞身段采用挂钢筋网喷C20砼（一次支护）和现浇钢筋砼复合式衬砌方式，一次支护喷15cm厚C25砼，钢筋砼衬砌厚度为30cm。
由于引水隧洞与导流隧洞进、出口均不在同一高程，因此进口处采用龙抬头结合，出口处由于地形及高程限制，采用叉洞连接。
大坝施工完成后，对进出口导流洞进行封堵。
4.1.2 上下游围堰
上游围堰位于坝轴线上游约440m处，采用粘土心墙土石围堰，堰顶高程2114.18m，堰前水位2113.38m，堰顶长度54m，堰顶宽5m；最大堰高5.5m，粘土心墙边坡为1：0.1；戗堤部分迎水边坡、背水边坡均为1：1.5，顶高程2111.99m；土石渣填筑部分迎水边坡、背水边坡均为1：2.0，采用500mm厚的干砌石或抛石护坡。
下游圍堰位于坝轴线下游约170m处，采用粘土心墙土石围堰，堰顶高程2111.46m，堰前水位2110.96m，堰顶长度32m，堰顶宽5m；最大堰高2.5m，粘土心墙边坡为1：0.1；土石渣填筑部分迎水边坡、背水边坡均为1：2.0，采用500mm厚的干砌石或抛石护坡。
