隧道全断面开挖技术交底V
隧道开挖施工安全技术交底书
3.隧道双向开挖接近贯通面时，两端施工应加强联系与统一指挥，当隧道两个开挖工作面距离接近15m时，必须采取一端掘进另一端停止作业并撤走人员和机具的措施，同时在安全距离处设置禁止入内的警示标志。
4.采用分部法开挖，各部钢架基脚处应施作锁脚锚管（杆）或采用扩大拱脚等措施，减少拱脚下沉量。
5.采用中隔壁法、交叉中隔壁法开挖隧道时，同层左、右两侧沿纵向应错开一定距离，错开距离应控制在10-15m范围内，同侧上、下层开挖工作面相距应保持3-5m。
6.采用双侧向壁导坑法开挖隧道时，应符合下列规定：
①侧壁导坑形状应近似椭圆形，导坑宽度不应大于0.3倍隧道宽度。
3.1洞内爆破作业前，施工单位必须确定指挥人员、警戒人员、起爆人员，并确保统一指挥。
3.2洞内爆破作业时，指挥人员应指挥所有人员、设备撤离至安全地点；警戒人员负责警戒工作，设置警示标志。
3.3爆破时，爆破工应随身携带带有绝缘装置的手电筒。
3.4洞内爆破后必须经充分排风排烟，15min后安全检查人员方可进入开挖工作面，主要检查有无盲炮、有无残余炸药及雷管、顶板及两帮有无松动的岩块、支护有无变形或开裂等；当发现盲炮、残余炸药及雷管时，必须由原爆破人员按规定处理。
施工用电
触电
1、电线接线、电器设备操作必须由专业电工进行；接线规范，老化、破损电线必须更换；接头包扎须规范；2、电线、电箱架空，不得落地
混凝土浇筑
机械伤害
1、吊车作业人员必须持证上岗。2、混凝土浇筑施工必须按安全操作规程施工 3、现场作业人员严禁交叉作业违章指挥
二．一般规定
1.隧道开挖方法应根据其他条件、断面大小、施工准备、工期等条件的变化，在施工过程中进行事宜调整。
隧道工程洞身开挖全断面爆破安全技术交底
11、严格按照中华人民共和国国家标准爆破安全规程进行施工。
7、为防止点炮时发生照明中断，爆破员应随身携带手电筒。严禁用明火照明。
8、爆破后必须经过15min通风排烟后，检查人员方可进人工作面，检查有无“盲炮”及可疑现象；有无残余炸药或雷管；顶板两帮有无松动石块；支护有无损坏与变形。在妥善处理并确认无误后，其他工作人员才可进人工作面。
9、装炮时应使用木质炮棍装药，严禁火种。无关人员与机具等均应撤至安全地点。
4、洞内每天放炮次数应有明确的规定，装药离放炮时间不得过久。
5、装药前应检查爆破工作面附近的支护是否牢固；炮眼内的泥浆、石粉应吹洗干净；刚打好的炮眼热度过高，不得立即装药。如果遇有照明不足，发现流砂、流泥未经妥善处理，或可能有大量溶洞涌水时，严禁装药爆破。
6、火花起爆时严禁明火点炮，其导火索的长度应保证点完导火索后，人员能撤至安全地点，但不得短于1.2m。
12、严格按照中华人民共和国国家标准小型民用爆破器材仓库安全标准规程施工。
交底人
姓名
复核人
姓名
日期
日期
接收人
姓名
项目总工
姓名
日期
日期
工区接收人
姓名
工班接受人
姓名
见交底签到表
日期
日期
技术交底书
编号：隧安交039
XX隧道工程
分ቤተ መጻሕፍቲ ባይዱ（分项）工程
洞身开挖
全断面爆破安全技术交底

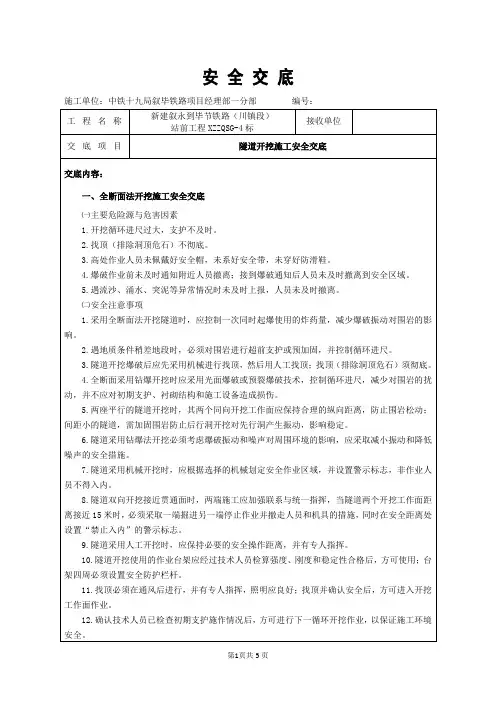

11-隧道开挖施工安全交底
12.找顶(清除洞顶危石)一定要彻底。
13.各分部开挖时要按施工图纸上正确顺序进行开挖。
14.开挖、架设等的作业台架要固定牢固，在作业台架上作业时人员要佩戴安全帽，系安全带、穿防滑鞋。
15.不得进行超挖，开挖循环进尺控制在1米允许范围内，确保对围岩扰动少，尽量避免坍塌事故，保证开挖安全。
3.分部开挖隧道采用机械开挖时，应在技术人员指导下合理选择机型，划定安全作业区域，并设置警示标志，非作业人员不得入内。
4.作业台架应在技术人员验收合格后，方可使用，台架四周必须设置安全防护栏杆。
5.采用分部法开挖隧道时，应选用机械开挖、人工配合的方式，当采用人工开挖时，作业人员应保持必要地安全操作距离，并有专人指挥，特殊情况采用弱爆破开挖时，必须严格控制炸药用量。
6.分部开挖的各部，开挖后应及时进行初期支护及临时支护，并尽早封闭成环。
7.采用分部法开挖，各部钢架基脚处应施作锁脚锚管（杆）或采用扩大拱脚等措施，减少拱脚下沉量。
8.采用中隔壁法、交叉中隔壁法开挖隧道时，同层左、右两侧沿纵向应错开一定距离，错开距离应控制在10～15米范围内，同侧上、下层开挖工作面相距应保持3～5米
三、分部法开挖施工安全交底
㈠主要危险源与危害因素
1.分部开挖时，各部之间的临时支护未及时架设。2.遇流沙、涌水、突泥未及时汇报，未及时撤离。
3.各分部开挖时未按施工图纸上正确顺序进行开挖。
4.开挖循环进尺过大，支护不及时。
5.找顶(清除洞顶危石)不彻底。
6.开挖、架设等的作业台架未固定牢固；作业人员未佩戴好安全帽，未系好安全带，未穿好防滑鞋。
2.开挖施工完毕后及时铺设仰拱，封闭成环避免钢架整体下滑脱落。
隧道开挖技术交底
新建南广铁路施工技术交底项目名称：新建铁路XX至XX线XX至XX北段合同号：XXXXX技术交底内容:一、设计说明第3步，中台阶核心土开挖及左、右侧下台阶开挖、支护：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m或2榀钢架，开挖高度一般为3〜3.5m,左、右侧台阶错开2〜3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网系统支护，接长钢架，复喷混凝土至设计厚度。
图4三台阶预留核心土开挖法施工工艺流程图第4步，下台阶预留核心土开挖：开挖进尺与各台阶循环进尺相一致。
第5步，隧底开挖：每循环开挖长度宜为2〜3m，开挖后及时施作仰拱初期支护。
第6步，仰拱施作，完成不大于两个隧底开挖、支护循环后，应及时施工仰拱衬砌,仰拱衬砌分段长度宜为4〜6m。
第7步，仰拱填充混凝土，仰拱衬砌完成后应及时施工仰拱填充，仰拱填充混凝土与仰拱必须分别施工，不得同时进行。
三、爆破设计及要求1一般规定1.1隧道开挖应根据地质条件、开挖断面、掘进循环进尺、钻眼机具和爆炸器材及环境等进行钻爆设计。
钻爆设计应根据爆破效果不断调整爆破参数。
1.2钻爆设计的内容应包括炮眼(掏槽眼、辅助眼、周边眼、底板眼)的布置、深度、斜率和数量，爆破器材、装药量和装药结构，起爆方法和爆破顺序，钻眼机具和钻眼要求等。
钻爆设计图应包括炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。
1.3凿孔采用YT-28型凿岩机，确保凿孔精度(包括炮眼的开孔位置、角度、深度)。
1.4掏槽炮眼可采用直眼掏槽或斜眼掏槽。
2炮眼布置应符合下列规定2.1周边眼根据围岩情况合理布置，保证开挖断面符合设计要求：2.1辅助炮眼交错均匀布置在周边眼与掏槽眼之间，力求爆破出的石块块度适合装碴的需要。
2.3周边炮眼与辅助炮眼的眼底应在同一垂直面上，掏槽炮眼应加深10〜20cm。
3爆破参数选择3.1岩石隧道的爆破作业，应采用光面爆破技术。
光面爆破参数应通过试验确定。
隧道开挖技术交底书
3.施工控制要点 应配备钻孔台车或多功能台架及高效率装运设备，合理安排工序的平行交 叉作业，缩短循环作业时间，提高施工进度。 利用深孔爆破增加循环进尺，控制周边眼间距及角度，改善光面爆破效果， 减少超欠挖。 全断面法开挖应优先考虑锚杆和锚喷砼、挂网、撑梁等支护形式，初期支 护应及时施作，围岩条件变化时及时调整施工方法。 有条件时可采用导洞超前的开挖方法，合理组施工，保证作业安全。 加强对开挖面前方工程地质和水文地质的探测，对不良地质情况要及时预 测预报，有针对性地采取应急措施（包括改变施工方法），保证施工安全。 四、隧道三台阶临时仰拱法开挖 三台阶临时仰拱法就是将大断面划分成自上而下三个小单元进行开挖，缩 小开挖断面；采用临时仰拱就是使每个小单元及时封闭成环，形成环向受力，
中部开挖、出碴
进
行
五
中部初期支护
围岩监控量测
个
围岩稳定性评判、
循
下部开挖、出碴
修正施工方案，确定二
环
次衬砌施作时间
下部初期支护
围岩监控量测
底部开挖
底部初期支护
围岩监控量测
仰拱
仰拱填充施工
下一工序
图 三台阶法临时仰拱法施工工艺流程图
2.施工工序 .（1）利用上一循环架立的钢架施作隧道超前支护。（2）弱爆破①部。（3） 施作①部导坑周边的初期支护，即初喷 4cm 后砼，架立格栅钢架、并设锁脚 钢管。（4）导坑底部铺设 I18 轻型工字钢，喷 20cm 厚砼，施作①部临时仰拱， 必要时封闭掌子面。（5）钻设系统锚杆后复喷砼至设计厚度。 （1）在滞后①部 3~5m 后，弱爆破②部。（2）导坑周边部分初喷 4cm 砼， 架立格栅钢架，并设锁脚钢管。（3）导坑底部喷 8cm 厚砼，施作②部临时仰 拱。（4）钻设系统锚杆后复喷砼至设计厚度。 （1）在滞后于②部 3~5m 后，弱爆破开挖③部。（2）初喷 4cm 厚砼，架 立格栅钢架。（3）隧底周边部分喷砼至设计厚度。 灌筑Ⅳ部仰拱及隧底填充（仰拱及隧底填充应分次施作）。 根据监控量测结果分析，待初期支护收敛后，利用衬砌模板台车一次性浇 筑 V 部衬砌（拱墙衬砌一次施作）。 量测工作应紧跟施工，及时反馈信息，以调整支护参数。 开挖前应根据施工图纸施做超前支护，一般多采用小导管超前注浆加固。 开挖过程中坚持“管超前、短进尺、弱爆破”的原则。 3.三台阶临时仰拱法施工工序示意图

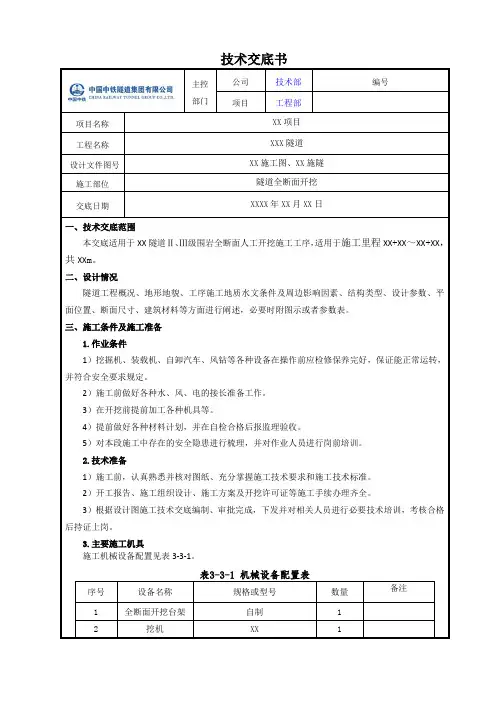

隧道全断面开挖技术交底 V1.0
技术交底书主控部门公司技术部编号项目工程部项目名称XX项目工程名称XXX隧道设计文件图号XX施工图、XX施隧施工部位隧道全断面开挖交底日期XXXX年XX月XX日一、技术交底范围本交底适用于XX隧道Ⅱ、Ⅲ级围岩全断面人工开挖施工工序，适用于施工里程XX+XX～XX+XX，共XX m。
二、设计情况隧道工程概况、地形地貌、工序施工地质水文条件及周边影响因素、结构类型、设计参数、平面位置、断面尺寸、建筑材料等方面进行阐述，必要时附图示或者参数表。
三、施工条件及施工准备1.作业条件1）挖掘机、装载机、自卸汽车、风钻等各种设备在操作前应检修保养完好，保证能正常运转，并符合安全要求规定。
2）施工前做好各种水、风、电的接长准备工作。
3）在开挖前提前加工各种机具等。
4）提前做好各种材料计划，并在自检合格后报监理验收。
5）对本段施工中存在的安全隐患进行梳理，并对作业人员进行岗前培训。
2.技术准备1）施工前，认真熟悉并核对图纸、充分掌握施工技术要求和施工技术标准。
2）开工报告、施工组织设计、施工方案及开挖许可证等施工手续办理齐全。
3）根据设计图施工技术交底编制、审批完成，下发并对相关人员进行必要技术培训，考核合格后持证上岗。
3.主要施工机具施工机械设备配置见表3-3-1。
表3-3-1 机械设备配置表序号设备名称规格或型号数量备注1 全断面开挖台架自制 12 挖机XX 11 走开挖台架0.162 清邦找顶0.253 测量放线0.424 打钻0.33h/单眼5 装药爆破0.56 通风0.257 爆破效果检查0.17合计 3.7h/循环进尺3.0m，断面65m³五、施工工艺1.施工流程超前地质预报→测量放线→钻孔→装药起爆→通风排烟→清危排险→进入下道工序。
2.测量放线开挖前先进行超前地质预报工作，根据超前地质预报结果指导现场施工，开挖台架到位后，进行人工排险，排险完毕后，由测量组按照钻爆设计图用全站仪在掌子面精确的画出隧道中线、开挖轮廓线及钻孔位置点。
全断面开挖技术交底
技术交底书 STJ7-HDSYSD-009共10页单位工程名称红豆树隧道右幅工程交底里程K29+615.4～K32+985 交底部位洞身开挖交底日期年月日交底内容全断面开挖法开挖工艺一、编制依据1、国家、行业、地方标准、规范、规程及当地主管部门有关规定；2、工程施工图纸、标准图集、图纸会审记录等技术文件；3、施工组织计划、施工方案对本分项工程、特殊工程等的技术、质量和其他要求；4、其他相关文件。
二、工程概况拟建的路线里程右线K29+615.4～K32+985段起伏大，设计拟以隧道（红豆树隧道）形式通过该路段。
右线起点里程K29+615.4，止点K32+985，隧道全长3369.6m，最大埋深644.74m。
隧道区海拔高程介于1170～1851m之间，相对高差约680m，属构造剥蚀中山地貌区。
隧道区地形起伏较大，地表植被发育一般，洞身段多为荒地和耕地，发育低矮灌木。
红豆树隧道右幅以Ⅴ级、Ⅳ级、Ⅲ级围岩为主，其中Ⅳc级和Ⅲ级围岩自身较为稳定，根据设计及相关规范要求，本隧道Ⅳc级、Ⅲ级围岩开挖使用全断面开挖法。
三、适用条件本交底适用于红豆树隧道暗洞K29+615.4～K32+985段全断面开挖施工。
按照新奥法原理，采用钻爆法开挖，利用光面爆破技术使掌子面一次开挖成型。
一、施工工艺工序测量人员用全站仪精确放样出开挖轮廓线和炮孔位置，开挖班组利用风钻凿岩机钻设炮孔，爆破人员按照爆破方案装药实施爆破，待找顶通风后，出渣班组采用无轨运输方式，利用自卸汽车出渣。
具体见图2-1全断面开挖施工工艺流程图。
清理掌子面浮渣，测量画出开挖轮廓线及周边炮眼钻孔台车就位钻炮眼孔钻孔台车撤离掌子面装药爆破通风洒水排烟找顶装运出渣开挖断面检查、地质素描下道工序图2-1 全断面开挖施工工艺流程图1、施工工序第一步，利用上一循环架立的钢架施作隧道拱部超前支护。
全断面一次开挖①部掌子面，施作①部初期支护，即初喷4cm 厚混凝土，铺设钢筋网，打设系统锚杆。
隧道开挖技术交底
隧道开挖技术交底技术交底记录一、隧道洞身开挖的施工原则施工过程中严格遵循“管超前，严注浆，短开挖，强支护，早封闭，弱爆破，勤量测”的施工原则。
管超前——在围岩破碎及断层带工作面开挖前，沿隧道拱部周边按设计打入超前小导管，以架立的型钢架为支点，起超前作用。
严注浆——在打超前小导管后注浆加固地层，使松散、软弱的围岩胶结成整体，增强围岩的自稳能力，和超前小导管一起，形成纵向超前支护体系，防止工作面失稳。
短开挖——围岩条件较差时，每次开挖循环进尺要短，开挖和支护时间尽可能缩短，进尺小于1米。
强支护——采用钢拱架和喷混凝土进行早期支护。
早封闭——开挖后初期要尽早封闭成环，以改善受力条件，当总收敛值达80%以上，尽早进行二次衬砌，增加后续工程施工的安全性。
弱爆破——开挖过程中严格控制炸药量，减少爆破震动干扰。
勤量测——量测是对施工过程中围岩及结构变化情况进行动态跟踪的主要手段，做到随时掌握动态数据及时回归分析及时反馈，以量测指挥施工。
二、Ⅴ级围岩SF5d1型衬砌施工方法本隧道采用新奥法原理指导，软弱围岩、断层破碎带范围施工时坚持遵循“管超前、严注浆、弱爆破、短进尺、强支护、快封闭、勤量测”的施工原则。
严格控制超欠挖是降低成本、保证施工质量的关键，也是本隧道施工的重点控制工序。
根据设计图纸中相关的施工建议，Ⅴ级围岩主洞段(SF5d1型衬砌)采用三台阶七步开挖法进行施工（短台阶），必要时设置临时仰拱。
每循环进尺不得大于一榀钢架间距，施工时以监控量测结果指导施工，根据监控量测成果调整预留沉降量，合理调整阶长、阶高、和步距，保证流水作业，施工中应及时封闭仰拱，初期支护成环时间不宜超过15天，二衬应紧跟，同时二衬达不到设计强度时严禁拆模。
掌子面距仰拱距离控制不大于40米，掌子面至二衬距离不大于70米，保证施工安全。
施工主要步骤如下①、上弧形导坑开挖Ⅰ、拱部初期支护：②③、中台阶左右侧交错开挖○Ⅱ、中台阶初期支护：④⑤、下台阶左右侧交错开挖○Ⅲ、下台阶初期支护：⑥、核心土开挖○⑦、仰拱开挖Ⅳ、仰拱初期支护○第1步：上部弧形导坑开挖，在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土面积不小于整个断面面积的50%，开挖循环进尺0.5～0.6m，台阶长度2～3m，开挖后及时进行喷、锚、网系统支护和架设钢架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底书
主控部门公司技术部编号项目工程部
项目名称XX项目
工程名称XXX隧道
设计文件图号XX施工图、XX施隧
施工部位隧道全断面开挖
交底日期XXXX年XX月XX日
一、技术交底范围
本交底适用于XX隧道Ⅱ、Ⅲ级围岩全断面人工开挖施工工序，适用于施工里程XX+XX～XX+XX，共XX m。
二、设计情况
隧道工程概况、地形地貌、工序施工地质水文条件及周边影响因素、结构类型、设计参数、平面位置、断面尺寸、建筑材料等方面进行阐述，必要时附图示或者参数表。
三、施工条件及施工准备
1.作业条件
1）挖掘机、装载机、自卸汽车、风钻等各种设备在操作前应检修保养完好，保证能正常运转，并符合安全要求规定。
2）施工前做好各种水、风、电的接长准备工作。
3）在开挖前提前加工各种机具等。
4）提前做好各种材料计划，并在自检合格后报监理验收。
5）对本段施工中存在的安全隐患进行梳理，并对作业人员进行岗前培训。
2.技术准备
1）施工前，认真熟悉并核对图纸、充分掌握施工技术要求和施工技术标准。
2）开工报告、施工组织设计、施工方案及开挖许可证等施工手续办理齐全。
3）根据设计图施工技术交底编制、审批完成，下发并对相关人员进行必要技术培训，考核合格后持证上岗。
3.主要施工机具
施工机械设备配置见表3-3-1。
表3-3-1 机械设备配置表
序号设备名称规格或型号数量
备注
1 全断面开挖台架自制 1
2 挖机XX 1
1 走开挖台架
2 清邦找顶
3 测量放线
4 打钻单眼
5 装药爆破
6 通风
7 爆破效果检查
合计循环进尺，断面65m3
五、施工工艺
1.施工流程
超前地质预报→测量放线→钻孔→装药起爆→通风排烟→清危排险→进入下道工序。
2.测量放线
开挖前先进行超前地质预报工作，根据超前地质预报结果指导现场施工，开挖台架到位后，进行人工排险，排险完毕后，由测量组按照钻爆设计图用全站仪在掌子面精确的画出隧道中线、开挖轮廓线及钻孔位置点。
3.钻孔
测量完毕后，首先用风钻施作超前钻孔：钻深5米，掌子面布置,设置数量5个，相邻两个循环搭接1m,用以探明前方围岩和释放岩层间积聚不良气体和涌水，严禁在前一轮残眼中继续钻眼，防止发生残留炸药引爆事故。
然后按照已经定位的钻眼位置和设计的钻眼角度及深度施作炮眼。
掏槽眼采用水平锲形掏槽方式，掏槽眼的深度比其他孔的深度长20cm。
图5-1全断面开挖施工实例图
4.装药
炮眼检查无误后，即可装药。
装药前，用高压风吹出炮眼内残渣和泥浆。
装药按自上而下顺序
装填，雷管要分段对号入座。
炮眼按规定药量装药后，孔口用炮泥堵塞，周边眼长度不小于30cm，其他孔长度不小于40cm。
周边眼装药量较小，采用小直径药卷间隔装药，用半边塑料管固定药卷，用导爆索、非电毫秒雷管起爆；辅助孔和掏槽孔采用连续装药。
图5-2水平楔形掏槽结构示意图
5.爆破
起爆采用非电毫秒雷管和导爆索将导爆管联结成复式起爆网络，在检查无误后，人员设备撤离至安全区域，由爆破工人起爆。
6.通风排烟
爆破后必须通风15分钟以上，爆破员才可以进入掌子面检查有无盲炮及可疑现象，盲炮未经处理，严禁进入下一道工序施工。
图5-3光面爆破效果图
7.找顶
开挖完成后应首先清除浮石，以保证后续施工的安全。
六、控制要点
1、开挖前做好超前地质预报、超前探孔、地质素描工作，对掌子面前方围岩做到心中有数。
2、钻爆施工时，根据围岩围岩情况，及时调整爆破参数，保证光面爆破成型较好。
