室内分布系统浅析
室内分布的各场景分析
2023/4/10
7.住宅小区场景
住宅小区种类多样，建筑物组合形式复杂，根据其特点大致可分为以下几种典型场景：多层 小区、高层小区、独立高层、城中村及别墅区场景。住宅小区的共同特点是物业协调困难， 一般难以做到天线入户覆盖。
2023/4/10
目录 CONTENT
01 室 内 分 布 系 统 介 绍 02 各 个 场 景 覆 盖 要 求 03 重 点 场 景 特 殊 案 例 04 总 结
二、各个场景覆盖要求
1.交通枢纽场景
交通枢纽一般包含机场、客运站等 场景特点：楼层内空旷，占地面积大， 基本无阻挡，传播环境比较简单。 机场大厅宜采用定向壁挂天线安装于顶 部钢架进行覆盖，覆盖范围20-35米。
2023/4/10
2.大型场馆场景
大型场馆主要是指承担重大体育赛事、 大型会务的大型体育场所、会展中心等 建筑体或建筑群： ——该类建筑单体建筑面积大，空间跨 度大。 ——主会场单层高度高，钢架结构为主 。 ——传播环境简单，信号视距传输，能 量以直达为主。 ——活动期间大量人流涌入会场，话务 具有突发性。
2023/4/10
对于密集型购物区，该类区域有玻璃、
ANT12-4F-南
木板或者石膏板等简易材料间隔，有一
定的损耗，采用全向吸顶天线进行覆盖
，天线宜安装在交叉路口处,可以辐射更
多范围。
对于开放型购物区，该类区域较为空旷
ANT13-4F-南
，仅有货架或娱乐机械等遮挡，采用全
向吸顶天线进行覆盖，天线布放于利于
2023/4/10
（4）泄漏电缆分布系统 信号源通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中， 从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的 天线起到信号的发射和接收作用。在信号传输过程中，将信号均匀的 分布在所经过的区域，这种方式称为泄漏电缆分布系统。
【科普】室内分布系统介绍
【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。
覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。
由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。
质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。
容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。
由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU 大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。
室内分布系统原理介绍剖析
等狭长区域的覆盖。
天线的主要参数：频段范围、 增益、方向图、前后比等！
补充、天线增益介绍
天线增益 吸顶 一般射灯 高增益射灯 对数 室内小板状 室外板状 dbi 2 8 11 3.5 8 11,13
室内分布系统的结构
7、室内分布系统馈线
馈线
室内覆盖用的馈线基本上有3种：7/8（普通）,1/2英寸（普通）和1/2(超柔)，它们 都是同轴电缆，由于电磁波信号只在同轴电缆的外导体的内表面与内导体的外表明上传导， 所以7/8英寸的电缆由于内导体较粗，而且都是空心的，而1/2的内导体由于较细所以就是 铝的，并在内导体上镀一层铜，有利于信号传递。根据表皮的不同材料有区分有阻燃和普
室内分布系统原理介绍
目 录
1
室内分布系统的结构 室内分布系统的设计
2
室内分布系统的结构
1、室内分布系统的目标
4G室内覆盖的重要性
• 国外4G网络运营商DoCoMo统计，4G的室内业 务使用量高达70%，做好室内覆盖是4G业务能否 抓住用户的关键因素 ； • 减轻室外网络的负荷及扩容压力，降低室外网络 的整体干扰，提高服务质量； • 2G网络建设了大量的室内分布系统也证明了室内 分布系统建设的必要性。
1 天线定位点使用模拟信号源发射射频信号，天线口输入功率10dBm；
2 模拟测试信号源（尽可能高）必须高过头顶，减少人体衰减效应；
3 选取测试现场没有使用的频点作为模拟发射频点； 4 利用接收设备进行场强接收测试，记录测试点场强。（接收天线性能必须与
手机天线性能类似，不可用八木、吸顶或板状天线做接收天线）；
质量风险凸显
4、现场施工质量难控制，施工及物业协调难
适用范围：话务密度高区域， 如大型场馆和交通枢纽。
室内分布系统介绍
室内分布系统概述
➢ 为什么要建室内分布系统
室内移动通信环境有太多需要完善的地方； 覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线
电波较大的传输损耗，形成了移动信号的弱场强甚至盲区； 容量方面，建筑物例如大型购物商场、会议中心，由于移动
电话使用密度过大，局部网络容量不能满足用户需求，无线 信道发生拥塞现象； 质量方面，建筑物高层空间极易存在无线频率干扰，服务小 区信号不稳定，出现乒乓切换效应，话音质量难以保证，并 出现掉话现象。
室内分布系统常用器件——天线
3、直放站天线： 提供用于CDMA800、GSM900/1800波段的
多种定向天线，可按需选择高增益（14～20dBi) 和中等增益（10～12dBi)、高前后比（>35dBi）、 灵活的天线形式，以满足直放站通信的不同要求。
室内分布系统常用器件——天线
4、特殊覆盖天线： 提供用于满足诸如高速公路和铁路、城市街
824~960/1710~1880 1710~1880
增益（dBi）
8.5
7.8
9.8
水平方向角（°）
85
90
90
驻波比
<1.5
最大输入功率（W ）
100
室外天线
定向板状天线
ODP-030/V18-NG
ODP-090/V14-NG
ODP-085/V11-NG
室外天线
定向板状天线
项目
型号 ODP-
室内分布系统介绍
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 室内覆盖链路损耗理论分析
室内分布系统概述
➢ 什么是室内分布系统
室内分布系统是针对室内用户群，用于改善建筑物内移 动通信环境的一种解决方案。
室内分布系统
室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
从工程角度看室分是由馈线链接有源设备与无源器件通过天馈线放射信号的系统。
本文编者从工程角度分解室分的各部组成和故障排查。
一，无源器件。
无源器件主要包括：耦合器，功分器，3db电桥，合路器等等。
无源器件功率损耗算式为10lg（n）。
1，功分器功分器定义：功率等分器件，根据功率分配规格分为二功分，三功分和四功分。
功分器技术参数：损耗为10lg（1/n），例如二功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。
功分器应用：一般应用于天线点位分路。
2，耦合器耦合器定义：不等分器件，直通口功率高，耦合口功率低。
根据耦合口功率衰减分为5db 耦合器、7db耦合器、10db耦合器等等。
耦合器参数：耦合口损耗有明文标注，直通口损耗可以计算，以7db耦合器为例，10lg（x）=-7db，x=1/5，则直通口功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg （x）=-10db，吸/10，直通口功率分配为9/10，损耗为10lg（9/10）=0.46db。
耦合器应用：一般应用于室分主线，层级主线。
3，3db电桥。
3db电桥定义：同频合路器，合路BTS基站载频不同功率发射口。
3db电桥应用：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作用不断降低。
规格2G频率百米衰减4G频率百米衰减二分之一电缆8dbm左右12dbm左右八分之七电缆4dbm左右7.5dbm左右5，合路器合路器定义：异频合路器，合路不同信号。
2G、3G、4G、WLAN等不同信号多频合路器。
合路器参数：合路器各信号输入端口隔离度为60db，损耗为1dbm左右。

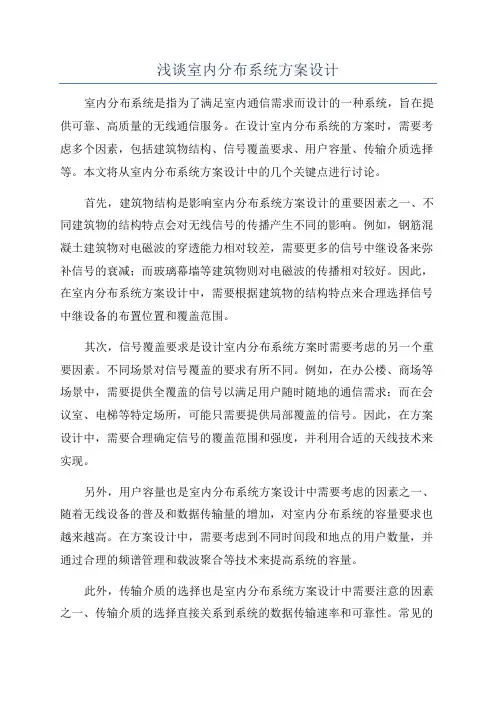

浅谈室内分布系统方案设计
浅谈室内分布系统方案设计室内分布系统是指为了满足室内通信需求而设计的一种系统，旨在提供可靠、高质量的无线通信服务。
在设计室内分布系统的方案时，需要考虑多个因素，包括建筑物结构、信号覆盖要求、用户容量、传输介质选择等。
本文将从室内分布系统方案设计中的几个关键点进行讨论。
首先，建筑物结构是影响室内分布系统方案设计的重要因素之一、不同建筑物的结构特点会对无线信号的传播产生不同的影响。
例如，钢筋混凝土建筑物对电磁波的穿透能力相对较差，需要更多的信号中继设备来弥补信号的衰减；而玻璃幕墙等建筑物则对电磁波的传播相对较好。
因此，在室内分布系统方案设计中，需要根据建筑物的结构特点来合理选择信号中继设备的布置位置和覆盖范围。
其次，信号覆盖要求是设计室内分布系统方案时需要考虑的另一个重要因素。
不同场景对信号覆盖的要求有所不同。
例如，在办公楼、商场等场景中，需要提供全覆盖的信号以满足用户随时随地的通信需求；而在会议室、电梯等特定场所，可能只需要提供局部覆盖的信号。
因此，在方案设计中，需要合理确定信号的覆盖范围和强度，并利用合适的天线技术来实现。
另外，用户容量也是室内分布系统方案设计中需要考虑的因素之一、随着无线设备的普及和数据传输量的增加，对室内分布系统的容量要求也越来越高。
在方案设计中，需要考虑到不同时间段和地点的用户数量，并通过合理的频谱管理和载波聚合等技术来提高系统的容量。
此外，传输介质的选择也是室内分布系统方案设计中需要注意的因素之一、传输介质的选择直接关系到系统的数据传输速率和可靠性。
常见的传输介质包括光纤、电缆和无线传输等，每种传输介质都有其特点和适用场景。
在方案设计过程中，需要综合考虑室内布线的成本、可扩展性和性能要求等因素，并选择合适的传输介质。
综上所述，室内分布系统方案设计需要综合考虑建筑物结构、信号覆盖要求、用户容量和传输介质选择等多个因素。
只有在合理考虑这些因素的基础上，才能设计出满足室内通信需求的高质量分布系统。
浅析室内分布系统
浅析室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等)；干线放大器、功分器、耦合器、室内天线等设备。
室内分布系统基本介绍
室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。
1.2.室分系统构成室分系统是由信号源、分布系统组成的。
信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。
分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。
室分系统拓扑图：室分系统照片（平层天馈系统）室分系统照片（主干天馈系统）室分系统照片（主设备）1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。
从事无线通信的人都知道，无论是2G时代，3G时代，还是如火如荼的4G时代，即便是以后的5G时代，室分是必不可少的重头戏。
因此室分行业的前景也是相当乐观的，室分业务量也会在未来几年内出现大幅上升。
这是由以下几点决定的：1、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。
据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。
很少有人在室外过多使用手机。
2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。
加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。
3、从2G时代统计，80%的室内区域依靠宏站覆盖。
但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。
这将促使运营商加快室分建设，分担宏站压力。
相当部分的宏网投资将转向室分系统的投入。
而且3G频段高，损耗大，按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直放站的基本原理
无线 基站
Repeater
MS MS
室内分布系统的其他问题
1、选择衰减量较少的馈线 2、尽量缩短馈线长度 3、选择增益大的天线 4、在满足覆盖要求的条件下，尽量减
少使用有源设备
天 线
器
有源天馈系统分布系统：
BTS
直 放
功 分
天 线
机
器
耦
功
合
分
器
器
直
功
天
放
分
线
接无源系统
机
器
多系统天馈分布系统：
GSM
合
功
路 耦合器
分
天 线
器
器
CDMA
耦直
功
天
合放 分
线
器机
器
功
天
分
线
器
系统信号源接入方式
1、微蜂窝直接接入 2、基站直接接入 3、直放站直接接入
微蜂窝设备的主要指标
4、必要时要考虑电梯的覆盖
系统主要组成单元
干线放大器：对信号的补偿、放大 馈 线： 传输信号 功分器：将信号功率的平衡分配 耦合器：将信号功率进行不平衡分配 合路器：对多载波/系统信号源进行合
路 天 线： 吸顶或鞭状全向天线和板状定
向天线
系统特点
1、一般采用无源器件，设备体积小， 便于维护
2、工作频带宽，功率容量大，便于多 系统的接入
3、故障率低，使用寿命长
系统工作原理
信号由信号源接入，通过馈线经功分器、 耦合器等器件将信号分成多路传送到天 线发射出去，以达到覆盖某一区域信号 的目的。
设计考虑的是能量分配的问题
系统结构示意图
无源天馈分布系统：
天
功
线
分
功
器
BTS
分
器
功 分
提高热点地区的话务量，分担室外话务。 从社会效益方面考虑，能为用户提供良
好的室内网络服务质量，树立运营商的 服务质量。
微蜂窝室内分布系统的特点
与传统的宏蜂窝基站比较，微蜂窝具有 以下特点：
1、覆盖范围小 2、发射功率低 3、安装简易（室内、室外挂壁吸顶
安装） 4、简于频率规划，不易产生频率干扰
频率： 上行：890~915MHZ
下行：935~960MHZ
信道数：8个信道/载波
调制方式：GMSK
最大发射功率：2W/载波
接收机灵敏度：-105dBm
相关材料的性能指标
一般挂壁吸顶天线的增益：2~4dBi 馈线： 7.01dB/100米 （1/2”）
4.30dB/100米 （7/8”） 功分器损耗和耦合器：
二功分器： ≤3.5 三功分器： ≤ 5 四功分器： ≤ 6.5 耦合器： ≤ 2.2 其设备损耗大，适合于十几层左右，建筑面积 8000~15000平方米。
室内覆盖考虑的因素
1、墙体间的阻挡损耗 2、楼层间的阻挡损耗 3、其它障碍物的阻挡损耗 4、多径衰落
光纤室内分布系统
同轴电缆：布线困难，损耗大，不适合 长距离传输
室内移动通信网络现状
1、在大型商场、餐厅、会所等场所 手机呼叫次数明显增多，形成话 务热点。
2、低层建筑或地下室等信号覆盖不 均匀或覆盖不到造成盲区。
3、高层建筑物出现“乒乓效应”， 造 成切换频繁，掉话率高。
室内分布系统的作用
克服建筑物本身的屏蔽效果，能迅速地 解决信号覆盖不到的盲区，改善现有的 网络通信质量。
室内分布系统应用网络
宾馆、酒店、大型商场； 娱乐场所、体育馆； 地铁、机场、车站； 工业厂区、写字楼等
室内覆盖的解决方案
1、常规室内覆盖方式
2、基于直放站系统的室内覆盖方式
R R
室内覆盖的解决方案
3、同轴DAS系统室内覆盖方式（室内分 布系统）
功分器 耦合器
功分器
BTS
耦合器
功分器
4、光纤DAS系统室内覆盖方式
室内覆盖电平值的要求
1、对于高层建筑物的乒乓效应，低层建筑物 的高话务热点地区，电平值要求在 -30~-70dBm之间，局部要求>-65dBm
2、满足一般通话、改善通话质量的建筑物， 电平值在-30~-80dBm之间
3、地下停车场等无线干扰小的区域，可把电 平值定在>-85dBm
