1室内分布系统介绍
室内分布的各场景分析
2023/4/10
7.住宅小区场景
住宅小区种类多样，建筑物组合形式复杂，根据其特点大致可分为以下几种典型场景：多层 小区、高层小区、独立高层、城中村及别墅区场景。住宅小区的共同特点是物业协调困难， 一般难以做到天线入户覆盖。
2023/4/10
目录 CONTENT
01 室 内 分 布 系 统 介 绍 02 各 个 场 景 覆 盖 要 求 03 重 点 场 景 特 殊 案 例 04 总 结
二、各个场景覆盖要求
1.交通枢纽场景
交通枢纽一般包含机场、客运站等 场景特点：楼层内空旷，占地面积大， 基本无阻挡，传播环境比较简单。 机场大厅宜采用定向壁挂天线安装于顶 部钢架进行覆盖，覆盖范围20-35米。
2023/4/10
2.大型场馆场景
大型场馆主要是指承担重大体育赛事、 大型会务的大型体育场所、会展中心等 建筑体或建筑群： ——该类建筑单体建筑面积大，空间跨 度大。 ——主会场单层高度高，钢架结构为主 。 ——传播环境简单，信号视距传输，能 量以直达为主。 ——活动期间大量人流涌入会场，话务 具有突发性。
2023/4/10
对于密集型购物区，该类区域有玻璃、
ANT12-4F-南
木板或者石膏板等简易材料间隔，有一
定的损耗，采用全向吸顶天线进行覆盖
，天线宜安装在交叉路口处,可以辐射更
多范围。
对于开放型购物区，该类区域较为空旷
ANT13-4F-南
，仅有货架或娱乐机械等遮挡，采用全
向吸顶天线进行覆盖，天线布放于利于
2023/4/10
（4）泄漏电缆分布系统 信号源通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中， 从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的 天线起到信号的发射和接收作用。在信号传输过程中，将信号均匀的 分布在所经过的区域，这种方式称为泄漏电缆分布系统。
【科普】室内分布系统介绍
【科普】室内分布系统介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。
覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。
由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。
质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。
容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。
由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。
3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。
室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。
话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。
发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。
4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU 大多数安装在覆盖场所。
微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。
室内分布系统概述
中通信息培训中心
36
室内分布系统信号分布的基本方法 1. 光纤分布方式
室内分布系统的组成
光端机 主机
中通信息培训中心
光端机
光端机
37
室内分布系统信号分布的基本方法
室内分布系统的组成
4. 泄露电缆分布方式
➢ 泄漏电缆传播方式概述
信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列 开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成 电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作 用。
中通信息培训中心
27
室内分布系统信源
室内分布系统的组成
4、怎么进行室内分布系统的信源的选取？
信 源 的 选 取
中通信息培训中心
28
室内分布系统信源
室内分布系统的组成
4、怎么进行室内分布系统的信源的选取？
信
1、系统容量合理配置
源
系统容量直接决定室内分布系统的网络质量
选
，如容量太小将直接导致覆盖区内的信道堵塞、 呼损率大幅提高、接通困难、掉话严重等一系列
中通信息培训中心
9
3、室内分布系统的建设地区
室内分布系统的概念
1
室内盲区
新建大型建筑、停车场、办公楼、宾馆和公寓等。
话务量高
车站、机场、商场、体育馆、购物中心等，增加微
2 的大型室
蜂窝建立分层结构。
内场所
发生频繁
3
切换的室
高层建筑的顶部，收到多个基站的功率近似的信号。
内场所
中通信息培训中心
10
价高 传输距离远，布线方便，性和传输质
造价高 量好。
场强分布均匀，可靠性高；频段宽， 造价高，覆盖半径小。
室内分布系统介绍
室内分布系统概述
➢ 为什么要建室内分布系统
室内移动通信环境有太多需要完善的地方； 覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线
电波较大的传输损耗，形成了移动信号的弱场强甚至盲区； 容量方面，建筑物例如大型购物商场、会议中心，由于移动
电话使用密度过大，局部网络容量不能满足用户需求，无线 信道发生拥塞现象； 质量方面，建筑物高层空间极易存在无线频率干扰，服务小 区信号不稳定，出现乒乓切换效应，话音质量难以保证，并 出现掉话现象。
室内分布系统常用器件——天线
3、直放站天线： 提供用于CDMA800、GSM900/1800波段的
多种定向天线，可按需选择高增益（14～20dBi) 和中等增益（10～12dBi)、高前后比（>35dBi）、 灵活的天线形式，以满足直放站通信的不同要求。
室内分布系统常用器件——天线
4、特殊覆盖天线： 提供用于满足诸如高速公路和铁路、城市街
824~960/1710~1880 1710~1880
增益（dBi）
8.5
7.8
9.8
水平方向角（°）
85
90
90
驻波比
<1.5
最大输入功率（W ）
100
室外天线
定向板状天线
ODP-030/V18-NG
ODP-090/V14-NG
ODP-085/V11-NG
室外天线
定向板状天线
项目
型号 ODP-
室内分布系统介绍
目录
1 室内分布系统概述 2 室内分布系统的组成 3 室内分布系统常用器件 4 室内覆盖链路损耗理论分析
室内分布系统概述
➢ 什么是室内分布系统
室内分布系统是针对室内用户群，用于改善建筑物内移 动通信环境的一种解决方案。
室内分布系统基础知识
第 2 页/共 17 页
特点 能新增的话务容量大，扩容方便；输出 功率较高； 室内宏蜂窝 需要传输资源； 对电源要求高，对机房环境要求 高；建设周期长，建设成本高； 能新增话务容量，容量相对较小； 室内微蜂窝 需要传输光纤资源； 对电 源 要求不 高， 对 机房 环境 要求不 高；
应用场景 适用于高话务量、覆盖区域大、 基站选址容易的高档写字楼、大 型商场、星级酒店等重要场所；
3、 有源器件
室内分布系统中对于较大型的建筑覆盖，需增加干线放大器，以补偿信号 在传输过程中的损耗。 干线放大器的主要技术指标： （以 CDMA 为例）
测试项目 频率范围 标称最大输出功率 0.5W 1W 指标要求 前向：CDMA：870MHz～880MHz 反向：CDMA：825MHz～835MHz

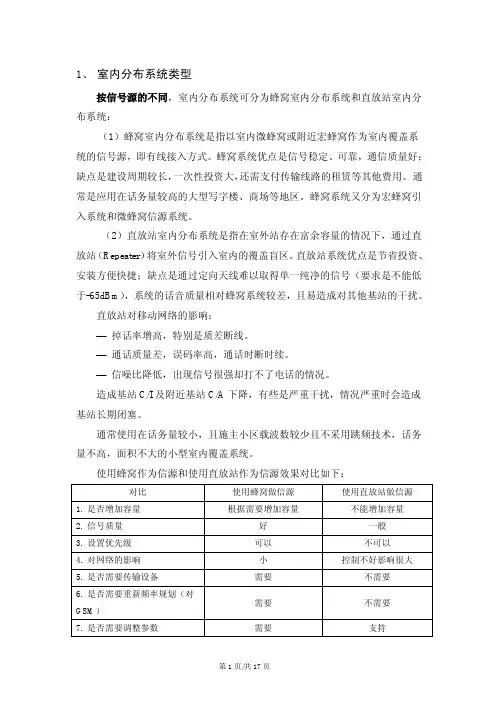

1、 为蜂窝室内分布系统和直放站室内分 布系统： （1）蜂窝室内分布系统是指以室内微蜂窝或附近宏蜂窝作为室内覆盖系 统的信号源，即有线接入方式。蜂窝系统优点是信号稳定、可靠，通信质量好； 缺点是建设周期较长， 一次性投资大， 还需支付传输线路的租赁等其他费用。 通 常是应用在话务量较高的大型写字楼、商场等地区。蜂窝系统又分为宏蜂窝引 入系统和微蜂窝信源系统。 （2）直放站室内分布系统是指在室外站存在富余容量的情况下，通过直 放站 （Repeater） 将室外信号引入室内的覆盖盲区。 直放站系统优点是节省投资、 安装方便快捷；缺点是通过定向天线难以取得单一纯净的信号（要求是不能低 于-65dBm） ，系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。 直放站对移动网络的影响： — 掉话率增高，特别是质差断线。 — 通话质量差，误码率高，通话时断时续。 — 信噪比降低，出现信号很强却打不了电话的情况。 造成基站 C/I 及附近基站 C/A 下降，有些是严重干扰，情况严重时会造成 基站长期闭塞。 通常使用在话务量较小，且施主小区载波数较少且不采用跳频技术，话务 量不高，面积不大的小型室内覆盖系统。 使用蜂窝作为信源和使用直放站作为信源效果对比如下：
室内分布系统简介

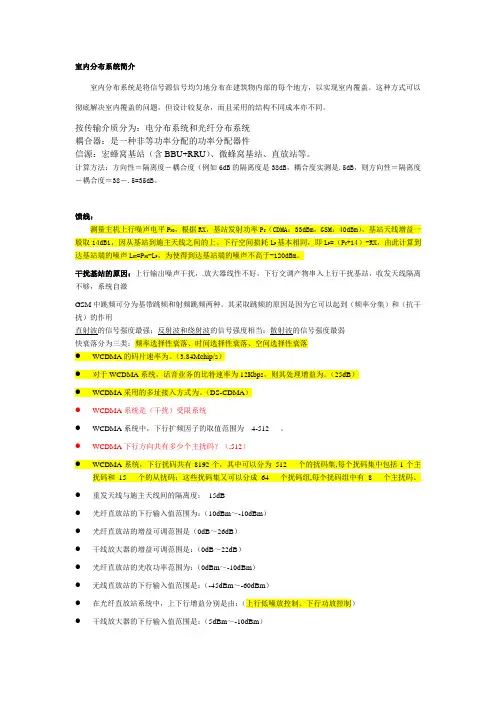

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。
这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不同成本亦不同。
按传输介质分为：电分布系统和光纤分布系统耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。
计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。
馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。
干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。
其采取跳频的原因是因为它可以起到（频率分集）和（抗干扰）的作用●对于WCDMA系统，话音业务的比特速率为12Kbps，则其处理增益为。
（25dB）●WCDMA采用的多址接入方式为。
（DS-CDMA）●WCDMA系统是（干扰）受限系统●WCDMA系统中，下行扩频因子的取值范围为__4-512___。
●WCDMA下行方向共有多少个主扰码？（,512）●WCDMA系统，下行扰码共有8192个，其中可以分为_512___个的扰码集,每个扰码集中包括1个主扰码和_15___个的从扰码；这些扰码集又可以分成_64___个扰码组,每个扰码组中有_8___个主扰码。
●重发天线与施主天线间的隔离度：15dB●光纤直放站的下行输入值范围为：（10dBm～-10dBm）●光纤直放站的增益可调范围是（0dB～26dB）●干线放大器的增益可调范围是：（0dB～22dB）●光纤直放站的光收功率范围为：（0dBm～-10dBm）●无线直放站的下行输入值范围是：（-45dBm～-60dBm）●在光纤直放站系统中，上下行增益分别是由：（上行低噪放控制、下行功放控制）●干线放大器的下行输入值范围是：（5dBm～-10dBm）●在开通CDMA无线直放站时，基站接收到的上行底噪要求小于（-120dBm）●WCDMA系统的空中接口带宽为（5MHz）直放站的带内平坦度（峰峰值）小于3db、100mW等于20dbm●直放站三阶互调指标的测试，在2f1-f2处测量和在2f2-f1处测量●1/2普通馈线100米线损为：7dB●在GSM900工作频段中,1/2的馈线每米损耗值为(0.07dbm) 0.04●1/2“普通阻燃馈线的静态弯曲半径为70mm。
室内分布系统原理介绍
GSM CDMA WLAN 3G
3
3
3
3
4.8 4.8 4.8 4.8
6
6
6
6
耦合器
耦合器的功能是对某一传输方向的信号按照需要耦合出一部分功率。从而实现信号功 率的分配。主要指标：频段、插损、耦合度、驻波比等。（直通端，耦合端）
类型 PHS
DCS
5dB 2
2
6dB 1.4
1.4
7dB 1.4
1.4
天线的主要参数：频段范围、 增益、方向图、前后比等！
补充、天线增益介绍
天线增益 吸顶
一般射灯 高增益射灯
对数 室内小板状
室外板状
dbi 2 8 11
3.5 8
11,13
室内分布系统的结构
7、室内分布系统馈线
馈线
室内覆盖用的馈线基本上有3种：7/8（普通）,1/2英寸（普通）和1/2(超柔)，它们 都是同轴电缆，由于电磁波信号只在同轴电缆的外导体的内表面与内导体的外表明上传导， 所以7/8英寸的电缆由于内导体较粗，而且都是空心的，而1/2的内导体由于较细所以就是 铝的，并在内导体上镀一层铜，有利于信号传递。根据表皮的不同材料有区分有阻燃和普 通2种。
室内分布系统的结构
6、室内分布天线介绍
天馈分布系统中的室内天线一般有以下几种： 全向吸顶天线 低增益、全向波束；主要运用在走 廊、大厅、地下车库、办公室等区 域的覆盖。 壁挂天线 高增益、窄波束；主要运用在电 梯、会议室、窗边和地下室等区 域的覆盖。 对数周期天线 高增益、窄波束；主要运用在电梯 等狭长区域的覆盖。
室内分布系统原理介绍
目录
1 室内分布系统的结构 2 室内分布系统的设计
室内分布系统的结构
室内分布系统基础培训
容量提升
根据业务需求，合理规划载频资源配置，提高系 统容量。
干扰控制
识别并处理室内外干扰源，保障系统稳定运行。
常见问题排查与处理
故障定位
利用测试工具和设备，快速定位故障点，提高维修效率。
数据分析
通过对告警、性能等数据的分析，找出问题根源，制定针对性解决 方案。
03
市场挑战
在市场竞争日益激烈的情况下，室内分布系统需要不断创新和完善自身
功能和服务，以满足用户不断增长的需求和提高市场竞争力。
THANKS FOR WATCHING
感谢您的观看
