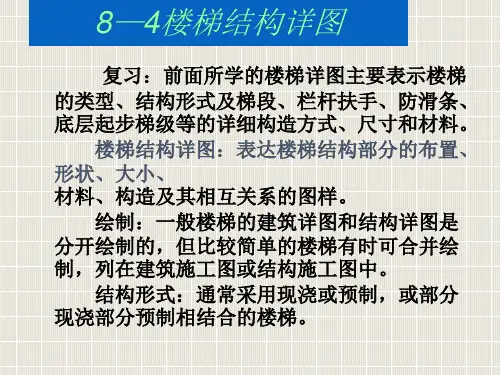

167;84楼梯结构详图
结构形式：通常采用现浇或预制，或部分 现浇部分预制相结合的楼梯。
楼梯结构详图包括:
.楼梯结构平面图 .楼梯：表示（楼梯板、楼梯梁、平台板、楼梯间门窗过梁 等）的平面布置、代号、编号、尺寸及结构标高图样。
比例：1：50 剖切位置：用剖切在层间楼梯平台上方的一个水平剖面 图来表示
楼梯配筋图
TB-3配筋图
TB-2配筋图
TB-1配筋图
楼梯梁配筋图
小结
钢筋混凝土构件详图要弄清各型号、规格钢筋的 布置位置，不能放过疑点。
谢谢欣赏
THANK YOU FOR WATCHING
底层楼梯结构平面图
中间层楼梯结构平面图
顶层楼梯结构平面图
二、楼梯结构剖视图
概念：是垂直剖切在楼梯段上所得到的剖视图。
表示了：表示楼梯的承重构件的竖向布置、构造和连 接情况，楼梯段、楼梯梁的形状和配筋（当平台板和 接板为现浇板时的配筋）大小尺寸及各构件标高的图 样。剖切到楼梯板、楼梯梁和未剖切到可见的楼梯板 的形状和联系情况，也表示了剖切到楼梯平台的现浇 板、预制板、过梁，以及未剖切到可见的楼梯梁。 此外，还画出了楼梯口的地面线、板(多孔板)的断面， 以及楼梯下面的楼梯基础。
8—4楼梯结构详图
复习：前面所学的楼梯详图主要表示楼梯 的类型、结构形式及梯段、栏杆扶手、防滑条、 底层起步梯级等的详细构造方式、尺寸和材料。
楼梯结构详图：表达楼梯结构部分的布置、 形状、大小、 材料、构造及其相互关系的图样。
绘制：一般楼梯的建筑详图和结构详图是 分开绘制的，但比较简单的楼梯有时可合并绘 制，列在建筑施工图或结构施工图中。
数量：多层房屋应画出底层结构平面图、中间层结构平 面图和顶层结构平面图
轴线编号应和建筑施工图一致 剖切符号一般只在底层楼梯结构平面图中表示 图线：钢筋混凝土楼梯的不可见轮廓线用细虚线表示 可见轮廓线画细实线 剖到的砖墙轮廓线用中实线
楼梯结构详图包括:
.楼梯结构平面图 .楼梯：表示（楼梯板、楼梯梁、平台板、楼梯间门窗过梁 等）的平面布置、代号、编号、尺寸及结构标高图样。
比例：1：50 剖切位置：用剖切在层间楼梯平台上方的一个水平剖面 图来表示
楼梯配筋图
TB-3配筋图
TB-2配筋图
TB-1配筋图
楼梯梁配筋图
小结
钢筋混凝土构件详图要弄清各型号、规格钢筋的 布置位置，不能放过疑点。
谢谢欣赏
THANK YOU FOR WATCHING
底层楼梯结构平面图
中间层楼梯结构平面图
顶层楼梯结构平面图
二、楼梯结构剖视图
概念：是垂直剖切在楼梯段上所得到的剖视图。
表示了：表示楼梯的承重构件的竖向布置、构造和连 接情况，楼梯段、楼梯梁的形状和配筋（当平台板和 接板为现浇板时的配筋）大小尺寸及各构件标高的图 样。剖切到楼梯板、楼梯梁和未剖切到可见的楼梯板 的形状和联系情况，也表示了剖切到楼梯平台的现浇 板、预制板、过梁，以及未剖切到可见的楼梯梁。 此外，还画出了楼梯口的地面线、板(多孔板)的断面， 以及楼梯下面的楼梯基础。
8—4楼梯结构详图
复习：前面所学的楼梯详图主要表示楼梯 的类型、结构形式及梯段、栏杆扶手、防滑条、 底层起步梯级等的详细构造方式、尺寸和材料。
楼梯结构详图：表达楼梯结构部分的布置、 形状、大小、 材料、构造及其相互关系的图样。
绘制：一般楼梯的建筑详图和结构详图是 分开绘制的，但比较简单的楼梯有时可合并绘 制，列在建筑施工图或结构施工图中。
数量：多层房屋应画出底层结构平面图、中间层结构平 面图和顶层结构平面图
轴线编号应和建筑施工图一致 剖切符号一般只在底层楼梯结构平面图中表示 图线：钢筋混凝土楼梯的不可见轮廓线用细虚线表示 可见轮廓线画细实线 剖到的砖墙轮廓线用中实线
