3 ACL配置关于本章设备为了对不同类的报文进行不同的处理，需要配置一系列的规则，以对报文进行分类，这些规则就是通过访问控制列表ACL定义的。
3.1 ACL简介介绍ACL的定义和作用。
3.2 原理描述介绍ACL的实现原理。
3.3 应用场景介绍ACL的应用场景。
3.4 配置注意事项介绍配置ACL的注意事项。
3.5 缺省配置介绍ACL缺省配置，实际应用的配置可以基于缺省配置进行修改。
3.6 配置ACL介绍ACL详细的配置过程。
3.7 维护ACL维护ACL包括清除ACL的统计信息。
3.8 配置举例介绍ACL的配置举例。
配置示例中包括组网需求、配置思路、操作步骤等。
3.9 参考标准和协议介绍ACL的参考标准和协议。
3.1 ACL简介介绍ACL的定义和作用。
定义访问控制列表ACL（Access Control List）是由一系列规则组成的集合，ACL通过这些规则对报文进行分类，从而使设备可以对不同类报文进行不同的处理。
目的网络中的设备相互通信时，需要保障网络传输的安全可靠和性能稳定。
例如：l防止对网络的攻击，例如IP（Internet Protocol）报文、TCP（Transmission Control Protocol）报文、ICMP（Internet Control Message Protocol）报文的攻击。
l对网络访问行为进行控制，例如企业网中内、外网的通信，用户访问特定网络资源的控制，特定时间段内允许对网络的访问。
l限制网络流量和提高网络性能，例如限定网络上行、下行流量的带宽，对用户申请的带宽进行收费，保证高带宽网络资源的充分利用。
ACL的出现，有效地解决了上述问题，切实保障了网络传输的稳定性和可靠性。
3.2 原理描述介绍ACL的实现原理。
3.2.1 ACL的基本原理ACL负责管理用户配置的所有规则，并提供报文匹配规则的算法。
ACL的规则管理每个ACL作为一个规则组，可以包含多个规则。
规则通过规则ID（rule-id）来标识，规则ID可以由用户进行配置，也可以由系统自动根据步长生成。
华为ACL配置过程
gre GRE tunneling(47)
icmp Internet Control Message Protocol(1)
igmp Internet Group Management Protocol(2)
指定所需匹配的源IP，目标IP，源端口，目标端口
[R1-acl-adv-3000]rule 10 permit tcp source 1.1.1.1 0 destinati
on 2.2.2.2 0 destination-port eq 23
调用ACL并指定方向过滤流量
[R1-GigabitEthernet0/0/0]traffic-filter ?
配置ACL顺序：因为ACL匹配原则为自上而下匹配，有匹配即弹出
建议一定配置顺序，并且留有余量
[R1-acl-adv-3000]rule ?
INTEGER<0-4294967294> ID of ACL rule
指定ACL匹配规则（动作）：
1.在过滤流量情况下，deny为拒绝（过滤），permit为允许（通过）
ip Any IP protocol
ipinip IP in IP tunneling(4)
ospf OSPF routing protocol(89)
tcp Transmission Control Protocol (6)
udp User Datagram Protocol (17)
2.
[R1-acl-adv-3000]rule 10 ?
deny Specify matched packet deny
华为ACL详解2精编版
华为ACL详解2精编版访问控制列表-细说ACL那些事⼉（ACL匹配篇）在上⼀期中，⼩编围绕⼀张ACL结构图展开介绍，让⼤家了解了ACL的概念、作⽤和分类，并且知道了ACL是通过规则匹配来实现报⽂过滤的。
但ACL到底是如何进⾏规则匹配的，相信⼤家还是⼀头雾⽔。
本期，说⼀说关于“ACL匹配”的那些事⼉。
1ACL匹配机制⾸先，为⼤家介绍ACL匹配机制。
上⼀期提到，ACL在匹配报⽂时遵循“⼀旦命中即停⽌匹配”的原则。
其实，这句话就是对ACL匹配机制的⼀个⾼度的概括。
当然，ACL匹配过程中，还存在很多细节。
⽐如，ACL不存在系统会怎么处理？ACL存在但规则不存在系统会怎么处理？为了对整个ACL匹配过程展开详细的介绍，画了⼀张ACL匹配流程图，相信对⼤家理解ACL匹配机制能有所帮助。
从整个ACL匹配流程可以看出，报⽂与ACL规则匹配后，会产⽣两种匹配结果：“匹配”和“不匹配”。
●匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则rule。
不论匹配的动作是“permit”还是“deny”，都称为“匹配”，⽽不是只是匹配上permit规则才算“匹配”。
●不匹配（未命中规则）：指不存在ACL(⽆ACL)，或ACL中⽆规则(没有rule)，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。
切记以上三种情况，都叫做“不匹配”。
提醒⼤家，⽆论报⽂匹配ACL的结果是“不匹配”、“允许”还是“拒绝”，该报⽂最终是被允许通过还是拒绝通过，实际是由应⽤ACL的各个业务模块来决定的。
不同的业务模块，对命中和未命中规则报⽂的处理⽅式也各不相同。
例如，在Telnet模块中应⽤ACL，只要报⽂命中了permit规则，就允许通过；⽽在流策略中应⽤ACL，如果报⽂命中了permit规则，但流⾏为动作配置的是deny，该报⽂会被拒绝通过。
在后续连载的《访问控制列表-细说ACL那些事⼉（应⽤篇）》中，将结合各类ACL应⽤，为⼤家细说各个业务模块的区别。
华为路由器配置ACL
华为AR 28-11的型号基本适用多数华为路由Login authenticationUsername:ztwindows （用户）Password:sys （进如系统视图）System View: return to User View with Ctrl+Z.[quidway]dis curr （查看当前系统配置信息）#sysname quidway （系统名称）#info-center loghost 192.168.0.232（指定信息中心配置信息，这个可以不要）#firewall enable（开起防火墙功能）#dns resolve （启动动态DNS解析功能）dns server 202.98.198.168（指定域名服务器IP地址）dns-proxy enable（启动动态DNS解析功能）#radius scheme system（指定radius配置信息创建scheme方案或者修改方案属性）radius scheme test （test方案名）#domain system#local-user ztwindowspassword cipher L_'-D*ST]8Z)9JV9LS027A!!service-type telnet terminallevel 3关键地方来了！#acl number 2000 （设置一个基本的ACL数值为2000）rule 0 permit source 192.168.0.0 0.0.0.255 （这里配置的时候你会知道其意思）rule 1 deny#acl number 3001 （设置端口过滤使得安全功能）rule 0 deny tcp source-port eq 3127rule 1 deny tcp source-port eq 1025rule 2 deny tcp source-port eq 5554rule 3 deny tcp source-port eq 9996rule 4 deny tcp source-port eq 1068rule 5 deny tcp source-port eq 135rule 6 deny udp source-port eq 135rule 7 deny tcp source-port eq 137rule 8 deny udp source-port eq netbios-nsrule 9 deny tcp source-port eq 138rule 10 deny udp source-port eq netbios-dgmrule 11 deny tcp source-port eq 139rule 12 deny udp source-port eq netbios-ssnrule 13 deny tcp source-port eq 593rule 14 deny tcp source-port eq 4444rule 15 deny tcp source-port eq 5800rule 16 deny tcp source-port eq 5900rule 18 deny tcp source-port eq 8998rule 19 deny tcp source-port eq 445rule 20 deny udp source-port eq 445rule 21 deny udp source-port eq 1434rule 30 deny tcp destination-port eq 3127rule 31 deny tcp destination-port eq 1025rule 32 deny tcp destination-port eq 5554rule 33 deny tcp destination-port eq 9996rule 34 deny tcp destination-port eq 1068rule 35 deny tcp destination-port eq 135rule 36 deny udp destination-port eq 135rule 37 deny tcp destination-port eq 137rule 38 deny udp destination-port eq netbios-nsrule 39 deny tcp destination-port eq 138rule 40 deny udp destination-port eq netbios-dgmrule 41 deny tcp destination-port eq 139rule 42 deny udp destination-port eq netbios-ssnrule 43 deny tcp destination-port eq 593rule 44 deny tcp destination-port eq 4444rule 45 deny tcp destination-port eq 5800rule 46 deny tcp destination-port eq 5900rule 48 deny tcp destination-port eq 8998rule 49 deny tcp destination-port eq 445rule 50 deny udp destination-port eq 445rule 51 deny udp destination-port eq 1434#interface Aux0 （这个不用解释了自己看就知道了）async mode flow#interface Ethernet0/0（设置以太网口0/0口）speed 100（设置以太网的带宽为100M）descrīption link_to_dianxin（以太网口标识我设置的意思是这个口是接如点心）tcp mss 2048（设置TCP 的MSS直最大为2048）ip address 220.172.*.* 255.255.255.192（这里是设置这个口的外网IP以及子网）nat outbound 2000（设置nat地址转换数值为2000）nat server protocol tcp global 220.172.*.* 15000 inside 192.168.0.232 15000（这些是我做的端口隐射）nat server protocol tcp global 220.172.*.* 15010 inside 192.168.0.232 15010nat server protocol tcp global 220.172.*.* 15030 inside 192.168.0.232 15030nat server protocol tcp global 220.172.*.* 15037 inside 192.168.0.232 15037nat server protocol tcp global 220.172.*.* 15047 inside 192.168.0.232 15047#interface Ethernet0/1（上面说过接口了这个是0/1口看懂上面就应该看懂这里了吧）speed 100desc rīption link_to_workgrouptcp mss 1536ip address 192.168.0.1 255.255.255.0nat outbound 2000（内网口可以不设置这项）#interface Serial0/0（这个自己看说明就知道什么用了）clock DTECLK1link-protocol pppshutdownip address ppp-negotiate#interface Tunnel0#interface NULL0#time-range daily 08:30 to 18:30 daily#FTP server enable （FT[服务器为打开做FTP不用隐射直接打开还有下面一项设置就行了）#ftp source-interface Ethernet0/1（指向FTP连接借口为以太网0/1口）#undo arp check enable（使得能ARP表项检测，这个可以根据自己在加上其他参数实现）#ip route-static 0.0.0.0 0.0.0.0 220.172.225.129 preference 60（这里是加上外网IP的网关）#user-interface con 0authentication-mode schemeuser-interface aux 0user-interface vty 0 4authentication-mode scheme#return[quidway]好了大家应该看得懂了吧对了支持中文方式命令为lan chin 缩写只要命令不冲突华为路由支持缩写然后大家要查看相关命令OR功能的话在命令行输入？就行了查看连续命令的话比如怎么转换中文就是lan空格?号就行了然后查看本缩写的相关命令比如就是lan?没空格回复：你做了端口过滤，为什么不应用到接口上？firewall packet-filter 3001 inboundfirewall packet-filter 3001 outbound。
华为ACL配置

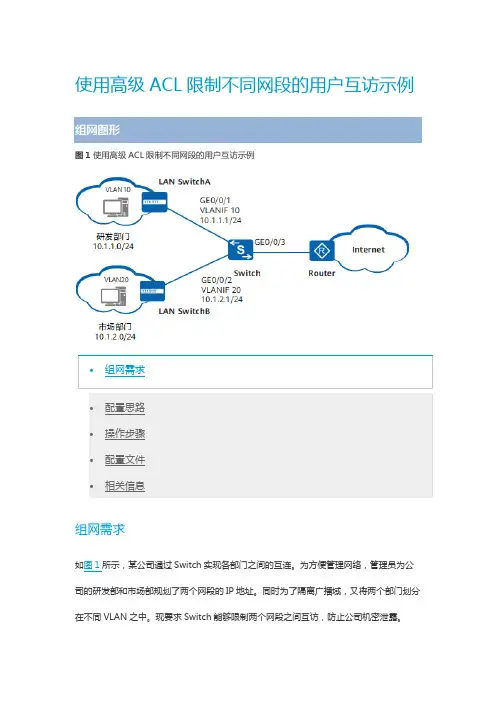

使用高级ACL限制不同网段的用户互访示例图1 使用高级ACL限制不同网段的用户互访示例组网需求如图1所示，某公司通过Switch实现各部门之间的互连。
为方便管理网络，管理员为公司的研发部和市场部规划了两个网段的IP地址。
同时为了隔离广播域，又将两个部门划分在不同VLAN之中。
现要求Switch能够限制两个网段之间互访，防止公司机密泄露。
配置思路采用如下的思路在Switch上进行配置：1.配置高级ACL和基于ACL的流分类，使设备可以对研发部与市场部互访的报文进行过滤。
2.配置流行为，拒绝匹配上ACL的报文通过。
3.配置并应用流策略，使ACL和流行为生效。
操作步骤1.配置接口所属的VLAN以及接口的IP地址# 创建VLAN10和VLAN20。
<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 20# 配置Switch的接口GE0/0/1和GE0/0/2为trunk类型接口，并分别加入VLAN10和VLAN20。
[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-type trunk[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] port link-type trunk[Switch-GigabitEthernet0/0/2] port trunk allow-pass vlan 20[Switch-GigabitEthernet0/0/2] quit# 创建VLANIF10和VLANIF20，并配置各VLANIF接口的IP地址。
华为HCIA认证学习笔记——ACL原理与配置方法概述
华为HCIA认证学习笔记——ACL原理与配置⽅法概述本⽂讲述了华为HCIA认证学习笔记——ACL原理与配置⽅法。
分享给⼤家供⼤家参考，具体如下：ACL（access control list）定义：由⼀系列规则组成的集合。
设备可以通过这些规则对数据包进⾏分类，并对不同类型的报⽂进⾏不同的处理。
分类：1、基本ACL，编号范围2000~2999，通过源ip进⾏匹配；2、⾼级ACL，编号范围3000~3999，可以使⽤报⽂的源/⽬的IP地址、源/⽬的端⼝号以及协议类型等信息来匹配报⽂；3、⾼级ACL，编号范围4000~4999，可以使⽤源/⽬的MAC地址以及⼆层协议类型等⼆层信息来匹配报⽂；ACL规则：由运⾏permit和拒绝deny这样的逻辑构成⼀条条规则，⼀个ACL可以有多条规则，多条规则的优先级不同，⼀个接⼝的⼀个⽅向只能调⽤⼀个ACL；匹配规则：1、配置顺序，按ACL规则编号（rule-id）从⼩到⼤的顺序迚⾏匹配，默认写的第⼀条规则的编号为5，ARG3系列路由器默认规则编号的步长是5，故下⼀跳规则的编号为10；2、⾃劢排序，使⽤“深度优先”的原则进⾏匹配，即根据规则的精确度排序；案例解析：下图的PC、路由表已配置好，PC相互都可以通信。
例⼦1：在R2配置基本ACL，使得PC1访问不了172.16.10.0的⽹络。
1. acl 2000：进⼊R2，进⼊⼀个编号2000的acl；2. rule deny source 192.168.10.1 0：创建规则，拒接192.168.10.1这这个IP访问，0是反掩码，精确匹配，会⾃动⽣成序号5；3. display this：查看配置；4. undo rule 5：删除序号为5的规则；5. int gi 0/0/0；进⼊指定端⼝；6. traffic-filter inbound acl 2000：在接⼝的⼊⽅向调⽤acl，出⽅向是outbound；7. undo traffic-filter inbound：最后测试完成后，将接⼝的acl配置取消；例⼦2：在R2上配置⾼级ACL，拒绝PC1、PC2ping通PC4，但是允许其http访问PC4.1. acl 3000：进⼊编码3000的⾼级acl；2. rule deny icmp source 192.168.10.0 0.0.0.255 destination 172.16.10.2 0：⾃定规则，拒绝ip⽹络位为192.168.10的ICMP协议的数据到172.16.10.0主机上；3. int gi 0/0/1；4. traffic-filter outbound acl 3000：在接⼝的出⽅向调⽤acl3000；下⾯使⽤http请求，可以看到返回状态码是200，表⽰访问成功。
华为ACL配置
配置流量监管和流量整形示例组网需求RouterA通过接口POS3/0/0与RouterB的接口POS1/0/0互连，Server、PC1、PC2可经由RouterA 和RouterB访问Internet。
Server、PC1与RouterA的GE1/0/0接口在同一网段，PC2与RouterA的GE2/0/0接口在同一网段。
在RouterA上对接口GE1/0/0接收到的源自Server和PC1的报文流分别实施流量控制如下：∙来自Server的报文流量进行带宽保证，固定为5Mbit/s，最高不超过6Mbit/s，流量超过5Mbit/s且不超过6Mbit/s时，报文正常发送，超过6Mbit/s时，超过部分的流量降级为BE流进行发送。
∙来自PC1的报文流量约束为2Mbit/s，流量超过2Mbit/s时则丢弃超标流量。
对RouterA和RouterB的POS3/0/0和POS2/0/0接口收发报文有如下要求：∙经由RouterA的POS3/0/0接口进入RouterB的流量限制为20Mbit/s，如果超过流量限制则将违规报文丢弃。
∙经由RouterB的POS2/0/0接口进入Internet的流量限制为30Mbit/s，如果超过流量限制则将违规报文丢弃。
图1 流量整形配置组网图配置思路采用如下思路配置流量整形。
1.在RouterA的入接口GE1/0/0上通过复杂流分类对来自Server和PC1的流量进行监管。
2.在RouterA的出接口POS3/0/0配置流量整形，使进入RouterB的流量限制为20Mbit/s。
3.在RouterB的出接口POS2/0/0配置流量整形，限制RouterB的POS2/0/0接口进入Internet的流量为30Mbit/s。
数据准备完成此例配置，需准备以下数据：∙Server和PC1流量的ACL列表号、流分类名称、流行为名称、流量策略名称和流量策略应用的接口∙流量监管的承诺信息速率、峰值信息速率、承诺突发尺寸、最大突发尺寸∙流量整形的整形速率和配置流量整形的接口操作步骤1.配置各接口的IP地址（略）2.配置RouterA# 配置ACL规则列表，分别匹配来源于Server和PC1的报文流。
ACL访问控制列表的配置-标准ACL的配置示例-华为
OSPF
G0/0/0 R2 12.1.1.2/24
G0/0/1 10.10.1.254/24
G0/0/1 10.10.2.254/24
G0/0/2 10.10.3.254/24
PC1 10.10.1.1/24
PC2 10.10.2.1/24
Server 10.10.3.1/24
[R1]ospf 1 router-id 1.1.1.1 [R1-ospf-1]area 0 [R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255 [R1-ospf-1-area-0.0.0.0]network 10.10.1.0 0.0.0.255
[R2]interface G0/0/1
[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 //在接口的out方向应用ACL
R1 G0/0/0 12.1.1.1/24
OSPF
G0/0/0 R2 12.1.1.2/24
G0/0/1 10.10.1.254/24
G0/0/1 10.10.2.254/24
G0/0/2 10.10.3.254/24
PC1 10.10.1.1/24
PC2 10.10.2.1/24
Server 10.10.3.1/24
//拒绝源为10.10.1.0/24网段的所有流量
[R2-acl-basic-2000]rule 10 permit source any //允许所有的其他流量通过
标准ACL的配置-在R2的接口上运用标准ACL
要求配置标准ACL，实现PC1所在网段不能访问PC2,但是PC1所在网段能够访问Server。
