铅酸蓄电池结构详解
铅酸蓄电池结构详解一、蓄电池的功用蓄电池种类较多，根据电解液不同，有酸性和碱性之分。
由于铅酸蓄电池内阻小，电压稳定，在短时间内能供给较大的起动电流，而且结构简单，价格较低，所以在汽车拖拉机上被广泛采用。
蓄电池为一可逆直流电源，在汽车拖拉机上及发电机并联，它的主要作用是：（1）发动机起动时，蓄电池向起动机和点火装置供电。
起动发动机时，蓄电池必须在短时间内（5~10s）给起动机提供强大的起动电流（汽油机为200~600A。
柴油机有的高达1000A）。
（2）在发电机不发电或电压较低发动机处于低速时，蓄电池向点火系及其它用电设备供电，同时向交流发电机供给他激励磁电流。
（3）当用电设备同时接入较多，发电机超载时，蓄电池协助发电机共同向用电设备供电。
（4）当蓄电池存电不足，而发电机负载又较少时，可将发电机的电能转变为化学能储存起来，即充电。
（5）蓄电池还有稳定电网电压的作用。
当发动机运转时，交流发电机向整个系统提供电流。
蓄电池起稳定电器系统电压的作用。
蓄电池相当于一个较大的电容器，可吸收发电机的瞬时过电压，保护电子元件不被损坏。
延长其使用寿命。
二、蓄电池的构造车用12V蓄电池均由6个单格电池串联而成，每个单格的标称电压为2V，串联成12V的电源，向汽车拖拉机用电设备供电。
蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。
1．极板极板分为正极板和负极板两种。
蓄电池的充电过程是依靠极板上的活性物质和电解液中硫酸的化学反应来实现的。
正极板上的活性物质是深棕色的二氧化铅（PbO2），负极板上的活性物质是海绵状、青灰色的纯铅（Pb）。
正、负极板的活性物质分别填充在铅锑合金铸成的栅架上，加入锑的目的是提高栅架的机械强度和浇铸性能。
但锑有一定的副作用，锑易从正极板栅架中解析出来而引起蓄电池的自行放电和栅架的膨胀、溃烂，从而影响蓄电池的使用寿命。
负极板的厚度为1.8mm，正极板为2.2mm，为了提高蓄电池的容量，国外大多采用厚度为1.1~1.5mm的薄型极板。
另外，为了提高蓄电池的容量，将多片正、负极板并联，组成正、负极板组。
在每单格电池中，负极板的数量总比正极板多一片，正极板都处于负极板之间，使其两侧放电均匀，否则因正极板机械强度差，单面工作会使两侧活性物质体积变化不一致，造成极板弯曲。
2．隔板为了减少蓄电池的内阻和体积，正、负极板应尽量靠近但彼此又不能接触而短路，所以在相邻正负极板间加有绝缘隔板。
隔板应具有多孔性，以便电解液渗透，而且应具有良好的耐酸性和抗碱性。
隔板材料有木质、微孔橡胶、微孔塑料以及浸树脂纸质等。
近年来，还有将微孔塑料隔板做成袋状，紧包在正极板的外部，防止活性物质脱落。
3．壳体蓄电池的外壳是用来盛放电解液和极板组的，外壳应耐酸、耐热、耐震，以前多用硬橡胶制成。
现在国内已开始生产聚丙稀塑料外壳。
这种壳体不但耐酸、耐热、耐震，而且强度高，壳体壁较薄（一般为3.5mm，而硬橡胶壳体壁厚为10mm），重量轻，外型美观，透明。
壳体底部的凸筋是用来支持极板组的，并可使脱落的活性物质掉入凹槽中，以免正、负极板短路，若采用袋式隔板，则可取消凸筋以降低壳体高度。
4．电解液电解液的作用是使极板上的活性物质发生溶解和电离，产生电化学反应，它由纯净的硫酸及蒸馏水按一定的比例配制而成。
电解液的相对密度一般为1.24~1.30（15℃）5．联条车用12V蓄电池的6个单格电池之间的连接方法有两种，一种是用装在盖子上面的铅质联条串联起来，连条露在蓄电池盖表面，这是一种传统的连接方式，不仅浪费铅材料，而且内阻较大，故这种连接方式正在逐渐被淘汰。
第二种是采用穿壁式连接方式。
蓄电池各单格电池串联后，两端单格的正负极桩分穿出蓄电池盖，形成蓄电池极桩。
正极桩标“+”号或涂红色，负极桩标“-”号或涂蓝色、绿色等。
6．加液孔盖加液孔盖可防止电解液溅出。
加液孔盖上有通气孔，便于排出蓄电池内的H2和O2，以免发生事故，如在孔盖上安装氧过滤器，还可以避免水蒸汽的溢出，减少水的消耗。
三、蓄电池的型号蓄电池的型号按我国机械工业部JB2599—85起动用蓄电池标准规定，其型号编制和含义由5个部分组成：1 234 51表示串联单格数，用阿拉伯数字表示。
如：6表示有6个单格，12V 的蓄电池。
2表示蓄电池类型，用汉语拼音的第一个字母表示，如Q为起动型。
3表示蓄电池特征，蓄电池的特征为附加说明，在同类用途的产品中具有某种特征需要在型号中加以区别时采用，特征也以汉语拼音字母表示（表1-1），如“A”表示干式负荷电极板。
如果产品同时具有两种特征，原则上按表1-1的顺序将两个代号并列标示。
而干封蓄电池一般略去不写。
4表示20h放电率额定容量，用阿拉伯数字表示，单位为A•h。
5表示特殊性能，用汉语拼音第一个字母表示，如G——表示薄型极板，高起动率；S——表示塑料外壳；D——表示低温起动性能好。
例如：东风EQl40汽车用6—Q—105型起动蓄电池，即是由6个单格电池串联，额定电压为12V，额定容量为105Ah的干封式起动型蓄电池。
解放CAl41汽车用6—QA—100型蓄电池，即是由6个单格电池串联，额定电压为12V，额定容量为100Ah的干荷式起动型蓄电池。
表1-1 铅酸蓄电池特征代号特征代号蓄电池特征特征代号蓄电池特征特征代号蓄电池特征A干荷电J胶体电解液D带液式H湿荷电M密闭式Y液密式W免维护B半密闭式Q气密式S少维护F防酸式I激活式四、蓄电池的工作原理蓄电池的充电过程和放电过程是一种可逆的化学反应，充放电过程中蓄电池内的导电是靠正、负离子的反向运动来实现的。
1．放电过程当极板浸入电解液时，在负极板，有少量铅溶入电解液生成Pb2+，从而在负极板上留下两个电子2e，使负极板带负电，此时负极板具有0.1V的负电位。
在正极板处，少量PbO2溶入电解液，及水反应生成Pb（OH）4再分离成四价铅离子和氢氧根离子。
一部分Pb4+沉附在正极板上，使极板呈正电位，约为＋2.0V。
故当外路未接通时，蓄电池的静止电动势E0约为：E0＝2.0 -（–0.1）＝2.1V若接通外电路，在电动势的作用下，使电路产生电流If，在正极板处Pb4+ 和负极板来的电子结合，生成二价铅离子Pb+ +，Pb+ +再及电解液中的SO42- 结合，生成PbSO4而沉附在正极板上，使得正极板电位降低，则正极板上的总反应式为：在负极板处Pb2+及SO42-结合，生成PbSO4而沉附在负极板上。
如果外电路不中断，正、负极板上的PbO2和Pb将不断地转化为PbSO4。
电解液中的H2SO4将不断的减小，而H2O增多，电解液相对密度下降。
理论上讲，放电过程将进行到极板上的活性物质全部变为PbSO4为止。
但由于电解液不能渗透到活性物质的最内层中去，在使用中，所谓放电完了的蓄电池，也只有20％~30％的活性物质变成了PbSO4。
故采用薄型板，增加多孔率，有促于提高活性物质的利用率。
2．充电过程充电时，蓄电池接直流电源，因直流电源端电压高于蓄电池电动势，故电流从正极流入，负极流出。
这时，正、负极板发生的反应及放电过程相反，如正极板处有少量PbSO4溶于电解液变成Pb2+和SO42-，Pb2+在电源力作用下失去两个电子变成Pb4+，它又和电解液中OH－结合，生成Pb （OH）4，Pb（OH）4又分解成PbO2和H2O，PbO2沉附在正极板上，而SO42-及电解液中的H+结合成H2SO4，负极板上有少量PbSO4溶入电解液中，变成Pb2+和SO42-，Pb2+在电源作用下获得两个电子变成Pb，沉附在附报板上，SO42-则和电解液中H+结合变成H2SO4，。
可见充电过程中消耗了水，生成了硫酸，故充电时电解液的相对密度是上升的，而放电时电解液相对密度是下降的。
五、蓄电池的工作特性蓄电池的工作特性主要包括静止电动势、内阻、充放电特性和容量等。
1．静止电动势和内阻在静止状态下（是指不充电不放电的情况），蓄电池正、负极板的电位差（即开路电压）称为蓄电池的静止电动势E0，其大小取决于电解液的相对密度和温度。
在相对密度为1.050~1.300范围内，单格电池的静止电动势E0可用如下经验公式来近似计算：E0 =0.84 ＋γ15℃式中，γ15℃为电解液在15℃时的相对密度。
实测所得电解液相对密度应按下式换算成15℃时的相对密度：γ15℃= γt＋β（t－15）式中，γt—实际测得的相对密度；t—实际测得的温度；β—相对密度温度系数，β=0.00075，即电解液温度升高1℃，相对密度下降0.00075。
蓄电池电解液的相对密度在充电时增高，放电时下降，一般在1.12~1.38之间波动，因此蓄电池的静止电动势也相应的变化在1.97~2.15V之间。
蓄电池的内阻包括极板、隔板、电解液、铅质联条等的内阻。
充电后，极板电阻变小；放电后，由于生成的PbSO4增多，极板电阻增大。
隔板电阻因所用材料而异，木质隔板电阻比其他隔板电阻大。
电解液的电阻随相对密度、温度而变化，电阻随温度的降低而增大，另外，当相对密度为1.2（15℃），因电解液离解最好，电阻最小。
总之，蓄电池的内阻比较小，能获得较大的输出电流，适合起动的需要。
2．充电特性蓄电池的充电特性是指在恒流充电过程中，蓄电池的端电压UC、电动势E和电解液相对密度γ15℃随时间变化的规律。
Ic.充电电流Uc.充电端电压 E.电动势E0.静止电动势R0.内阻t.充电时间ΔE.电位差γ15℃.电解液在15℃时的相对密度在充电过程中，电解液相对密度r15℃，静止动电势E0及充电时间成直线关系增长。
端电压Uc也不断上升，并总大于电动势E0。
充电开始阶段，电动势和端电压迅速上升，然后缓慢上升到2.3~2.4V，开始产生气泡，接着电压急剧上升到2.7V，但不再上升，电解液呈现“沸腾”状态，这就是充电终了。
如果此时切断电流，电压将迅速降低到静止电动势E0的数值。
端电压Uc如此变化的原因是：刚开始充电时，在极板孔隙表层中，首先形成硫酸，使孔隙中电解液相对密度增大，Uc和E0迅速上升，当继续充电至孔隙中产生硫酸的速度和向外扩散速度达到平衡时，Uc 和E0随着整个容器内电解液相对密度缓慢上升。
当端电压达到2.3~2.4V时，极板上可能参加变化的活性物质几乎全部恢复为PbO2和Pb，若继续通电，便使电解液中水分解，产生H2和O2，以气泡形式放出，形成“沸腾”现象。
因为氢离子在极板及电子的结合不是瞬时的而是缓慢的，于是在靠近负极板处积存大量的正离子H+，使溶液和极板产生附加电位差（0.33V），因而端电压急剧升高到2.7V左右，此时应切断电路，停止充电，否则不但不能增加蓄电池的电量，反而会损坏极板。
由此可知，蓄电池充电终了的特征是：（1）蓄电池内产生大量气泡，形成“沸腾”现象；（2）电解液相对密度，端电压上升到最大值，且2~3h内不再增加。
铅酸电池内部结构
铅酸电池内部结构铅酸电池，也被称为蓄电池，是一种常见的电池类型。
它的内部结构复杂，由多个部分组成，每个部分都有特定的功能。
本文将会介绍铅酸电池的内部结构，并详细解释每个部分的作用。
1. 正极板铅酸电池的正极板由铅材料制成，它是电池中的正极极板。
正极板的主要作用是接受电流，从而产生化学反应。
2. 负极板负极板也是由铅材料制成，它是电池中的负极极板。
负极板的主要作用是释放电流，与正极板形成闭合回路。
3. 电解液铅酸电池的电解液是由硫酸和水混合而成的液体。
电解液起到导电和储存化学能的作用，它连接了正极板和负极板，使电流能够在两极之间流动。
4. 隔板隔板是将电解液隔离开的物质，通常由塑料或橡胶制成。
隔板的主要作用是防止正极板和负极板直接接触，防止短路和损坏电池。
5. 容器容器是铅酸电池的外壳，通常由塑料或金属制成。
容器的主要作用是保护内部结构，防止电池泄漏和受损。
6. 密封圈密封圈是位于电池容器顶部的橡胶圈，它的主要作用是防止电池内部的电解液泄漏出来，并保持电池的密封性。
7. 极柱极柱是连接正极板和负极板的金属柱状物体。
它的主要作用是传导电流，使电流能够从极板流经电解液。
8. 电池盖电池盖是覆盖在电池容器顶部的金属盖子，它的主要作用是固定电池内部结构，防止电池组件松动。
铅酸电池的内部结构是一个复杂而精密的系统，每个部分都起着重要的作用。
正极板和负极板承担着电流的接受和释放，电解液提供了导电和储存化学能的介质，隔板防止电极短路，容器和密封圈保护电池免受损坏和泄漏，极柱传导电流，电池盖固定整个结构。
这些部分相互配合，共同完成电池的功能。
总结起来，铅酸电池的内部结构包括正极板、负极板、电解液、隔板、容器、密封圈、极柱和电池盖。
每个部分都起着重要的作用，确保电池正常运行。
了解铅酸电池的内部结构有助于我们更好地理解电池的工作原理和维护方法。
2-铅酸蓄电池的构造与型号
铅酸蓄电池的构造与型号一、铅酸蓄电池的构造汽车常用的蓄电池为铅酸蓄电池，铅酸蓄电池由六只单格电池串联而成，每只单格电池的电压约为2Ⅴ（充满电时为2.1V），串联后蓄电池电压为12Ⅴ。
铅酸蓄电池的结构如图1所示，其构件主要有极板、隔板、电解液、外壳、联条、接线柱等。
图1铅酸蓄电池的结构1—隔壁；2—凸筋；3—负极板；4—隔板；5—正极板；6—电池壳；7—防护板；8—负接线柱；9—通气孔；10—联条；11—加液螺塞；12—正接线柱；13—单格电池盖1.极板极板（Plate）是蓄电池的核心构件，由它接受充入的电能和向外释放电能。
极板一般由栅架和活性物质组成，分正极板和负极板两种，形状如图2所示。
图2极板图3栅架栅架（图3）是用铅锑合金浇铸而成的，活性物质（铅膏涂料）就涂覆在栅架上。
加锑的目的是提高栅架的机械强度和改善浇铸性能。
但是锑有副作用，会加速氢的析出而加快电解液消耗。
锑还易从正极板栅架中解析出来而引起蓄电池自放电和栅架腐蚀，缩短蓄电池的使用寿命。
目前，国内外大都采用低锑合金栅架，含锑量为2％～3％。
为降低蓄电池的内阻，改善蓄电池的起动性能，现代汽车蓄电池多采用放射形栅架。
极板上的工作物质称为活性物质，主要由铅粉、添加剂与一定密度的稀硫酸混合形成。
为防止龟裂和脱落，铅膏中还掺有玻璃纤维等牵引附着物。
极板分为正极板和负极板两种。
将涂上铅膏后的生极板先经热风干燥，再放入稀硫酸中进行充电便得正、负极板（图2-11）。
正极板（positive plate）上的活性物质为二氧化铅（PbO2），呈棕红色，负极板（negative plate）上的活性物质为海绵状纯铅（Pb），呈青灰色。
目前国产蓄电池极板的厚度为1.8～2.4 mm，国外大都采用1.1～1.5 mm厚的薄型极板（正极板比负极板厚）。
采用薄型极板可提高蓄电池的比容量和起动性能。
安装时各片正、负极板相互嵌合，中间插入隔板后装入蓄电池单格内便形成单格电池。
铅酸蓄电池结构详解
铅酸蓄电池结构详解一、蓄电池得功用蓄电池种类较多,根据电解液不同,有酸性与碱性之分。
由于铅酸蓄电池内阻小,电压稳定,在短时间内能供给较大得起动电流,而且结构简单,价格较低,所以在汽车拖拉机上被广泛采用。
蓄电池为一可逆直流电源,在汽车拖拉机上与发电机并联,它得主要作用就是: (1)发动机起动时,蓄电池向起动机与点火装置供电。
起动发动机时,蓄电池必须在短时间内(5~10s)给起动机提供强大得起动电流(汽油机为200~600A。
柴油机有得高达1000A)。
(2)在发电机不发电或电压较低发动机处于低速时,蓄电池向点火系及其它用电设备供电,同时向交流发电机供给她激励磁电流。
(3)当用电设备同时接入较多,发电机超载时,蓄电池协助发电机共同向用电设备供电。
(4)当蓄电池存电不足,而发电机负载又较少时,可将发电机得电能转变为化学能储存起来,即充电。
(5)蓄电池还有稳定电网电压得作用。
当发动机运转时,交流发电机向整个系统提供电流。
蓄电池起稳定电器系统电压得作用。
蓄电池相当于一个较大得电容器,可吸收发电机得瞬时过电压,保护电子元件不被损坏。
延长其使用寿命。
二、蓄电池得构造车用12V蓄电池均由6个单格电池串联而成,每个单格得标称电压为2V,串联成12V得电源,向汽车拖拉机用电设备供电。
蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。
1.极板极板分为正极板与负极板两种。
蓄电池得充电过程就是依靠极板上得活性物质与电解液中硫酸得化学反应来实现得。
正极板上得活性物质就是深棕色得二氧化铅(PbO2),负极板上得活性物质就是海绵状、青灰色得纯铅(Pb)。
正、负极板得活性物质分别填充在铅锑合金铸成得栅架上,加入锑得目得就是提高栅架得机械强度与浇铸性能。
但锑有一定得副作用,锑易从正极板栅架中解析出来而引起蓄电池得自行放电与栅架得膨胀、溃烂,从而影响蓄电池得使用寿命。
负极板得厚度为1、8mm,正极板为2、2mm,为了提高蓄电池得容量,国外大多采用厚度为1、1~1、5mm得薄型极板。
铅酸电池内部结构

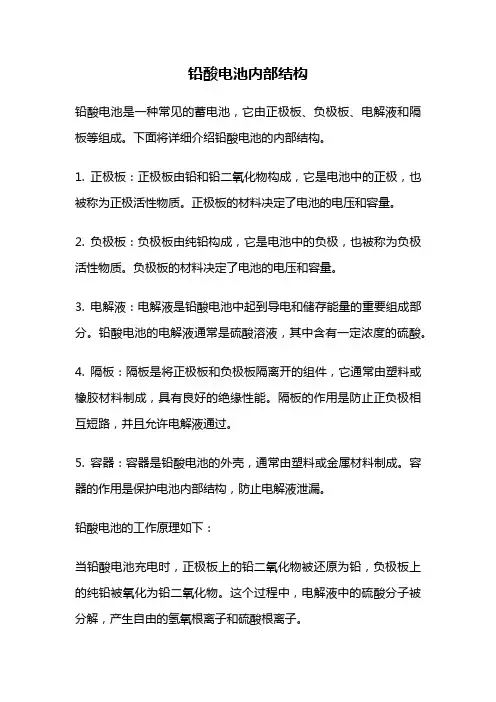

铅酸电池内部结构铅酸电池是一种常见的蓄电池，它由正极板、负极板、电解液和隔板等组成。
下面将详细介绍铅酸电池的内部结构。
1. 正极板：正极板由铅和铅二氧化物构成，它是电池中的正极，也被称为正极活性物质。
正极板的材料决定了电池的电压和容量。
2. 负极板：负极板由纯铅构成，它是电池中的负极，也被称为负极活性物质。
负极板的材料决定了电池的电压和容量。
3. 电解液：电解液是铅酸电池中起到导电和储存能量的重要组成部分。
铅酸电池的电解液通常是硫酸溶液，其中含有一定浓度的硫酸。
4. 隔板：隔板是将正极板和负极板隔离开的组件，它通常由塑料或橡胶材料制成，具有良好的绝缘性能。
隔板的作用是防止正负极相互短路，并且允许电解液通过。
5. 容器：容器是铅酸电池的外壳，通常由塑料或金属材料制成。
容器的作用是保护电池内部结构，防止电解液泄漏。
铅酸电池的工作原理如下：当铅酸电池充电时，正极板上的铅二氧化物被还原为铅，负极板上的纯铅被氧化为铅二氧化物。
这个过程中，电解液中的硫酸分子被分解，产生自由的氢氧根离子和硫酸根离子。
当铅酸电池放电时，正极板上的铅二氧化物被氧化为铅，负极板上的纯铅被还原为铅二氧化物。
这个过程中，自由的氢氧根离子和硫酸根离子结合，重新生成硫酸。
铅酸电池的充放电过程中，电解液中的硫酸浓度会发生变化，这就是铅酸电池容量衰减的主要原因之一。
此外，铅酸电池在充放电过程中会产生大量的氢气和氧气，这就是为什么在使用铅酸电池时需要注意通风的原因。
铅酸电池的内部结构决定了其特性和性能。
铅酸电池由于其成本低、容量大、循环寿命长等优点，在汽车、UPS系统等领域得到广泛应用。
然而，铅酸电池也存在一些缺点，比如体积庞大、自放电速度快等，因此在一些应用场景中被其他类型的电池所取代。
铅酸电池是一种常见的蓄电池，其内部结构由正极板、负极板、电解液、隔板和容器等组成。
铅酸电池的工作原理是通过正负极活性物质的氧化还原反应实现充放电过程。
铅酸电池具有成本低、容量大等优点，但也存在一些缺点。
铅酸蓄电池的结构与原理课件
电解液是铅酸蓄电池中的导电 介质，通常由硫酸和水按一定 比例混合制成。
它负责传递电荷并在正负极板 之间形成电位差，从而产生电流。
电解液的浓度和纯度对铅酸蓄 电池的性能和寿命有重要影响。
电池外壳
电池外壳是铅酸蓄电池的外部结 构，通常由硬质塑料或金属制成。
它负责容纳正负极板、电解液和 其他组件，并防止外部环境对电
标称电压
指电池在额定工作条件 下所应输出的电压值， 通常以伏特（V）为单
位表示。
开路电压
指电池在无负载状态下 所测得的电压值。
工作电压
指电池在实际工作过程 中所输出的电压值。
终止电压
指电池在放电过程中， 应当停止放电的最低电
压值。
电池内阻
欧姆内阻
指电池内部由电极材料、 电解液、隔膜等电阻所组 成的等效电阻，以欧姆（ Ω）为单位表示。
铅酸蓄电池的结构与原 理课件
目录
Contents
• 铅酸蓄电池的结构
01 铅酸蓄电池概述
定义与分类
定义
铅酸蓄电池是一种以铅及其氧化 物为电极，以硫酸溶液为电解液 的化学电源。
分类
根据用途可分为启动型、动力型 和储能型铅酸蓄电池；根据电解 液循环与否，可分为开口式和密 封式铅酸蓄电池。
历史与发展
资源丰富
铅酸蓄电池中的铅和硫酸等材 料资源丰富，易于获取。
缺点
能量密度低
相对于其他类型的电池，铅酸蓄电池的能量 密度较低，体积和重量较大。
使用寿命有限
铅酸蓄电池的寿命相对较短，一般只有几年 时间，需要定期更换。
充电速度慢
铅酸蓄电池充电速度较慢，需要较长时间才 能充满电。
环境污染
如果处理不当，铅酸蓄电池可能对环境造成 污染，例如铅和硫酸的泄漏等。
铅酸蓄电池的构造

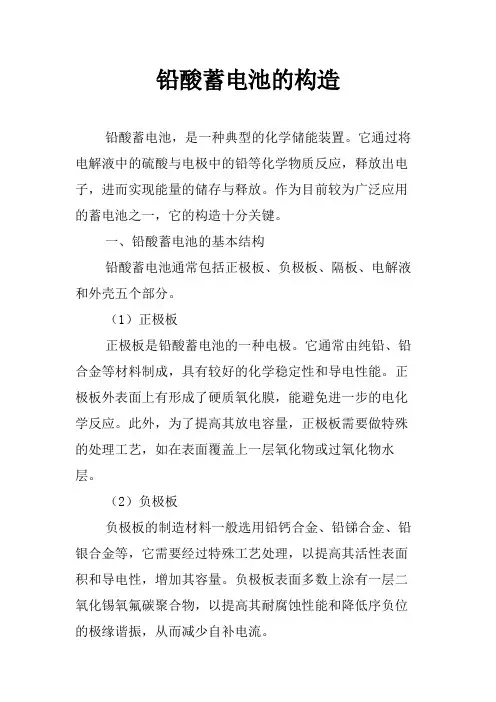

铅酸蓄电池的构造铅酸蓄电池，是一种典型的化学储能装置。
它通过将电解液中的硫酸与电极中的铅等化学物质反应，释放出电子，进而实现能量的储存与释放。
作为目前较为广泛应用的蓄电池之一，它的构造十分关键。
一、铅酸蓄电池的基本结构铅酸蓄电池通常包括正极板、负极板、隔板、电解液和外壳五个部分。
（1）正极板正极板是铅酸蓄电池的一种电极。
它通常由纯铅、铅合金等材料制成，具有较好的化学稳定性和导电性能。
正极板外表面上有形成了硬质氧化膜，能避免进一步的电化学反应。
此外，为了提高其放电容量，正极板需要做特殊的处理工艺，如在表面覆盖上一层氧化物或过氧化物水层。
（2）负极板负极板的制造材料一般选用铅钙合金、铅锑合金、铅银合金等，它需要经过特殊工艺处理，以提高其活性表面积和导电性，增加其容量。
负极板表面多数上涂有一层二氧化锡氧氟碳聚合物，以提高其耐腐蚀性能和降低序负位的极缘谐振，从而减少自补电流。
（3）隔板隔板是将正、负极板隔开的一道隔离层，它可以使电解液维持在正、负极板之间，并能确保电解液流通达到最佳效果。
隔板在铅酸蓄电池中也起到反应物分别带正负电荷的作用。
为了防止它被电解液浸泡而膨脆，隔板多数上是由橡胶、异丙基橡胶等制成，并在外表面上喷涂具有耐腐蚀性能的聚气氟碳素。
（4）电解液铅酸蓄电池中的电解液一般是硫酸水溶液。
它的质量和浓度直接关系到蓄电池的电化学反应速度和容量。
同时，硫酸还起到稀释和溶解其他金属和铅氧合物的作用。
此外，保持电解液的一致性在铅酸蓄电池的性能方面也十分重要。
（5）外壳外壳是铅酸蓄电池的保护层，通常用聚氨酯、PVC等材料制成，以防止电解液泄漏和机械损坏等问题。
同时，外壳还具有阻隔不能物质的作用，以避免互相干扰。
二、铅酸蓄电池的工作原理铅酸蓄电池的工作原理是基于其正负两极的半反应。
负极板通过电极反应，将铅合金氧化成PbSO4并释放出电子，形成负极；正极板通过电极反应，将PbO2还原成PbSO4同时吸收电子，形成正极。
铅酸蓄电池基本组成
铅酸蓄电池基本组成铅酸蓄电池是一种常见的蓄电池，广泛应用于汽车、UPS电源和太阳能储能系统等领域。
它由正极、负极、电解液和容器等组成，下面我们将详细介绍铅酸蓄电池的基本组成。
1. 正极铅酸蓄电池的正极由铅二氧化物（PbO2）制成。
它是蓄电池中的活性物质，负责在充放电过程中接收和释放电子。
正极通常由铅蓄电极板、活性物质涂层和导电网格组成。
2. 负极铅酸蓄电池的负极由纯铅制成。
它是充放电过程中的主要反应物，负责在充电时将电子输送到正极，而在放电时接收来自正极的电子。
负极通常由铅蓄电极板和导电网格组成。
3. 电解液铅酸蓄电池的电解液是硫酸溶液。
它负责在充放电过程中传导离子，维持正负极之间的电荷平衡。
电解液中的硫酸会与正负极发生化学反应，产生电子和离子的传输。
4. 容器铅酸蓄电池的容器通常由塑料或橡胶材料制成。
它起到承载电解液和电极的作用，同时具有绝缘和密封的功能。
容器的设计和材料选择对蓄电池的性能和安全性都有重要影响。
除了以上主要组成部分，铅酸蓄电池还包括连接器、密封垫片、阀门等辅助部件。
连接器用于连接正负极和外部电路，密封垫片用于保持电解液的密封性，阀门用于控制蓄电池内部的气体释放和压力平衡。
铅酸蓄电池的工作原理是通过充放电反应来实现的。
在充电过程中，外部电源提供电流，使正极上的铅二氧化物还原为铅，同时将负极上的纯铅氧化为铅二氧化物。
在放电过程中，正极上的铅二氧化物再次氧化为铅，负极上的铅再次还原为纯铅，释放出储存的电能。
铅酸蓄电池具有容量大、成本低、循环寿命长等优点，但也存在一些缺点，如自放电率高、体积大、重量重等。
因此，在实际应用中，需要根据具体需求选择合适的蓄电池类型。
铅酸蓄电池的基本组成包括正极、负极、电解液和容器等部分。
它们共同协作，实现蓄电池的充放电功能。
了解铅酸蓄电池的基本组成对于正确使用和维护蓄电池具有重要意义。
铅酸蓄电池结构图文分析
铅酸蓄电池结构图文分析1. 铅酸蓄电池结构铅酸蓄电池结构如图3-2所示，主要由正极板、负极板、接线端子、隔板、安全阀、电解溶液、跨桥、电池盖、接头密封材料及附件等部分组成。
图3-2铅酸蓄电池的结构(1)正负极板蓄电池的充电过程是依靠极板上的活性物质和电解液中硫酸的化学反应来实现的。
正极板上的活性物质是深棕色的二氧化铅（PbO2），负极板上的活性物质是海绵状、青灰色的纯铅（Pb）。
正、负极板的活性物质分别填充在铅锑合金铸成的栅架上，加入锑的目的是提高栅架的机械强度和浇铸性能。
但锑有一定的副作用，锑易从正极板栅架中解析出来而引起蓄电池的自行放电和栅架的膨胀、溃烂，从而影响蓄电池的使用寿命。
负极板的厚度为1.8mm，正极板为2.2mm，为了提高蓄电池的容量，国外大多采用厚度为1.1mm～1.5mm的薄型极板。
另外，为了提高蓄电池的容量，将多片正、负极板并联，组成正、负极板组。
在每单格电池中，负极板的数量总比正极板多一片，正极板都处于负极板之间，使其两侧放电均匀，否则因正极板机械强度差，单面工作会使两侧活性物质体积变化不一致，造成极板弯曲。
(2)隔板为了减少蓄电池的内阻和体积，正、负极板应尽量靠近但彼此又不能接触而短路，所以在相邻正负极板间加有绝缘隔板。
隔板应具有多孔性，以便电解液渗透，而且应具有良好的耐酸性和抗碱性。
隔板材料有木质、微孔橡胶、微孔塑料等。
近年来，还有将微孔塑料隔板做成袋状，紧包在正极板的外部，防止活性物质脱落。
(3)电池槽和电池盖蓄电池的外壳是用来盛放电解液和极板组的，外壳应耐酸、耐热、耐震，以前多用硬橡胶制成。
现在国内已开始生产聚丙稀塑料外壳。
这种壳体不但耐酸、耐热、耐震，而且强度高，壳体壁较薄（一般为3.5mm，而硬橡胶壳体壁厚为10mm）、重量轻、外型美观、透明。
壳体底部的凸筋是用来支持极板组的，并可使脱落的活性物质掉入凹槽中，以免正、负极板短路，若采用袋式隔板，则可取消凸筋以降低壳体高度。
铅酸蓄电池的结构及工作原理
铅酸蓄电池的结构及工作原理一、铅酸蓄电池的结构1.正极（正板）：正极通常由铅和铅和钙锑等材料的合金制成。
它是蓄电池的正极电极，与负极之间形成电池的电场。
2.负极（负板）：负极通常由铅制成。
它是蓄电池的负极电极，与正极之间形成电池的电场。
3.隔板：隔板是位于正极和负极之间的隔离层。
它通常由聚乙烯或玻璃纤维制成，起到隔离正、负极之间的作用，防止短路。
4.电解液：电解液是蓄电池中发生化学反应的介质。
铅酸蓄电池使用的电解液是硫酸，其中含有浓度约为1.28至1.39克/毫升的硫酸。
它具有良好的离子电导性和电子绝缘性。
5.容器：容器是铅酸蓄电池的外壳，通常由塑料材料制成。
容器要具有良好的绝缘性能，并能够抵抗电解液的腐蚀。
二、铅酸蓄电池的工作原理1.充电过程：当铅酸蓄电池充电时，正极上的PbO2与负极上的Pb发生反应，生成硫酸和水。
具体的反应过程为：正极反应：PbO2+H2SO4+2H++2e-→PbSO4+2H2O负极反应：Pb+H2SO4→PbSO4+2H++2e-整个过程中，花费的电能被蓄留在电池中，使得蓄电池的正负极之间形成电势差。
2.放电过程：当铅酸蓄电池被外部电路连接，并形成外部负载时，电池开始放电。
放电时，正极上的PbO2和负极上的Pb再次反应生成硫酸和水。
具体的反应过程为：正极反应：PbSO4+2H++2e-→PbO2+H2SO4负极反应：PbSO4+2H++2e-→Pb+H2SO4整个过程中，蓄电池中的化学能被转化为电能，供给外部负载使用。
需要注意的是，铅酸蓄电池的充放电过程可逆，即当电池接受逆向电流充电时，放电产生的化学反应反向进行。
三、小结铅酸蓄电池是一种常用的蓄电池类型，由正极、负极、隔板、电解液和容器组成。
在充电过程中，正极和负极发生化学反应，将化学能转化为电能。
而在放电过程中，则是通过外部负载的连接，将电能转化为化学能。
铅酸蓄电池具有较高的能量密度、低成本以及长寿命等优点，使得它在各个领域广泛应用。
铅酸蓄电池的结构和工作原理
铅酸蓄电池的结构和工作原理（一）铅酸蓄电池的结构铅酸蓄电池主要由正极板组､负极板组､隔板､容器和电解液等构成,其结构如下图所示：1.极板铅酸蓄电池的正､负极极板由纯铅制成,上面直接形成有效物质,有些极板用铅镍合金制成栅架,上面涂以有效物质｡正极(阳极)的有效物质为褐色的二氧化铅,这层二氧化铅由结合氧化的铅细粒构成,在这些细粒之间能够自由地通过电解液,将正极材料磨成细粒的原因是可以增大其与电解液的接触面积,这样可以增加反应面积,从而减小蓄电池的内阻｡负极(阴极)的有效物质为深灰色的海绵状铅｡在同一个电池内,同极性的极板片数超过两片者,用金属条连接起来,称为极板组或极板群｡至于极板组内的极板数的多少,随其容量(蓄电能力)的大小而异｡为了获得较大的蓄电池容量,常将多片正､负极板分别并联,组成正､负极板组,如下图所示：安装时,将正､负极板组相互嵌合,中间插入隔板,就形成了单格电池｡在每个单格电池中,负极板的片数总要比正极板的片数多一片,从而使每片正极板都处于两片负极板之间,使正极板两侧放电均匀,避免因放电不均匀造成极板拱曲｡2.隔板在各种类型的铅酸蓄电池中,除少数特殊组合的极板间留有宽大的空隙外,在两极板间均需插入隔板,以防止正､负极板相互接触而发生短路｡这种隔板上密布着细小的孔,既可以保证电解液的通过,又可以阻隔正､负极板之间的接触,控制反应速度,保护电池｡隔板有木质､橡胶､微孔橡胶､微孔塑料､玻璃等数种,可根据蓄电池的类型适当选定｡吸附式密封蓄电池的隔板是由超细玻璃丝绵制作的,这种隔板可以把电解液吸附在隔板内,吸附式密封蓄电池的名称也是由此而来的｡3.容器容器是用来盛装电解液和支撑极板的,通常有玻璃容器､衬铅木质容器､硬橡胶容器和塑料容器四种｡容器用于盛放电解液和极板组,应该耐酸､耐热､耐震｡容器多采用硬橡胶或聚丙烯塑料制成,为整体式结构,底部有凸起的肋条以搁置极板组｡壳内由间壁分成3个或6个互不相通的单格,各单格之间用铅质联条串联起来｡容器上部使用相同材料的电池盖密封,电池盖上设有对应于每个单格电池的加液孔,用于添加电解液和蒸馏水以及测量电解液密度､温度和液面高度｡4.电解液铅酸蓄电池的电解液是用蒸馏水稀释高纯浓硫酸而成的｡它的密度高低视铅蓄电池类型和所用极板而定,一般在15℃时为1.200～1.300g/cm3｡蓄电池用的电解液(稀硫酸)必须保持纯净,不能含有危害铅酸蓄电池的任何杂质｡电解液的作用是给正､负电极之间流动的离子创造一个液体环境,或者说充当离子流动的介质｡电解液的相对密度对蓄电池的工作有重要影响,相对密度大,可减少结冰的危险并提高蓄电池容量,但相对密度过大,则黏度增加,反而降低蓄电池容量,缩短使用寿命｡应根据当地最低气温或制造厂家的要求选择电解液相对密度｡5.加液孔盖加液孔盖用橡胶或塑料制成,旋在电池盖的加液孔内，如下图：加液孔盖上有通气孔,可使蓄电池化学反应中产生的气体顺利排出｡加液孔盖上的通气孔应经常保持畅通,使蓄电池内部的氢气与氧气排出,防止蓄电池过早损坏或爆炸｡6.联条由于蓄电池各单格为串联连接,因此不同极性的极柱要用联条连接起来｡联条用铅锑合金铸成,有外露式､跨桥式和穿壁式三种,前者用在硬橡胶外壳和盖上,后两者用在塑料外壳和盖上｡外露式是指联条外露在蓄电池的上面;跨桥式是指联条下部在蓄电池的平面上或埋在盖下,连接部分跨接在各单格电池的中间壁上;穿壁式是指在中间壁上打孔,使极板组柄直接穿过中间隔壁将各单格电池连接起来｡穿壁式联条的连接方式如下图所示：（二）铅酸蓄电池的基本概念1.充电充电是外电路给蓄电池供电,使电池内发生化学反应,从而把电能转化为化学能储存起来的操作｡充电时,蓄电池的正､负极分别与直流电源的正､负极相连,当充电电源的端电压高于蓄电池的电动势时,在电场的作用下,电流从蓄电池的正极流入､负极流出,这一过程称为充电｡蓄电池充电过程是将电能转换为化学能的过程｡充电时,正､负极板上的PbSO4还原为PbO2和Pb,电解液中的H2SO4不断增多,电解液密度不断上升｡当充电接近终了时,PbSO4已基本还原成Pb｡过剩的充电电流将电解水,使正极板附近产生O2从电解液中逸出,负极板附近产生H2从电解液中逸出,电解液液面高度降低｡因此,铅酸蓄电池需要定期加蒸馏水｡蓄电池充足电的标志是:(1)电解液中有大量气泡冒出,呈沸腾状态;(2)电解液的相对密度和蓄电池的端电压上升到规定值,且在2～3h内保持不变｡2.放电放电是在规定的条件下,电池向外电路输出电能的过程｡当铅酸蓄电池接上负载后,在电动势的作用下,电流就会从蓄电池的正极经外电路的用电设备流向蓄电池的负极,这一过程称为放电,蓄电池的放电过程是将化学能转化为电能的过程｡放电时,正极板上的PbO2和负极板上的Pb都与电解液中的H2SO4反应生成硫酸铅(PbSO4),沉附在正､负极板上｡在这个过程中,电解液中的H2SO4不断减少,电解液密度不断下降｡理论上,放电过程可以进行到极板上的活性物质被耗尽为止,但由于生成的PbSO4沉附于极板表面,阻碍电解液向活性物质内层渗透,使得内层活性物质因缺少电解液而不能参加反应,因此在使用中放完电时蓄电池活性物质的利用率也只有20%～30%｡因此,采用薄型极板,增加极板的多孔性,可以提高活性物质的利用率,增大蓄电池的容量｡蓄电池放电终了的特征是:(1)单格电池电压降到放电终止电压;(2)电解液相对密度降到最小许可值｡放电终止电压与放电电流的大小有关,放电电流越大,允许的放电时间就越短,放电终止电压也越低｡3.过充电过充电是对完全充电的蓄电池或蓄电池组继续充电｡4.自放电自放电是电池的能量没有通过放电就进入外电路,造成一定能量的损失｡5.活性物质在电池放电时发生化学反应从而产生电能的物质,或者说是正极和负极储存电能的物质的统称｡6.放电深度放电深度是指蓄电池使用过程中放电到什么程度才停止放电｡7.板极硫化在使用铅酸蓄电池时要特别注意的是:电池放电后要及时充电,如果长时间处于半放电或充电不足甚至过充的情况,或长时间充电和放电都会形成PbSO4晶体｡这种大块晶体很难溶解,无法恢复原来的状态,导致板极硫化后充电就会变得困难｡8.容量容量是在规定的放电条件下电流输出的电荷,其单位常用安时(A·h)表示｡9.相对密度相对密度是指电解液与水的密度比值,用来检验电解液的强度｡相对密度与温度变化有关｡25℃时充满的电池电解液相对密度值为1.265｡密封式电池,相对密度值无法测量｡纯酸溶液的密度为1.835g/cm3,完全放电后降至1.120g/cm3｡电解液注入水后,只有待水完全融合电解液后才能准确测量密度,融入过程大约需要数小时或者数天,但是可以通过充电来缩短时间｡每个电池的电解液密度均不相同,即使是同一个电池在不同的季节,电解液的密度也会不一样｡大部分铅酸蓄电池的电解液密度在1.1～1.3g/cm3范围内,充满电之后一般为1.23～1.3g/cm3｡10.运行温度电池在使用一段时间后,会感觉烫手,这是因为铅酸蓄电池具有很强的发热性｡当运行温度超过25℃,每升高10℃,铅酸电池的使用寿命就减少50%,所以电池的最高运行温度应比外界低,在温度变化超过±5℃的情况下最好｡（三）铅酸蓄电池充､放电基本原理在铅酸蓄电池中,正极板为PbO2,负极板为Pb,电解液为H2SO4｡将其正､负极板插入电解液中,正､负极板与电解液相互作用,在正､负极板间就会产生约2.1V的电势｡电池在完成充电后,正极板为二氧化铅,负极板为海绵状铅｡放电后,在两极板上都产生细小而松软的硫酸铅,充电后又恢复为原来物质｡铅酸蓄电池在充电和放电过程中的可逆反应理论比较复杂,目前公认的是哥来德斯东和特利浦两人提出的“双硫酸化理论”｡该理论的含义:铅酸蓄电池在放电后,正､负电极的有效物质和硫酸发生反应,均转变为硫酸化合物(硫酸铅),充电时又会转化为原来的铅和二氧化铅｡其具体的化学反应方程式如下:正极2PbO2+2H2SO4→2PbSO4+O2↑+2H2O负极Pb+H2SO4→PbSO4+H2↑总反应2PbO2+3H2SO4+Pb→3PbSO4+2H2O+O2↑+H2↑从以上的化学反应方程式中可以看出,铅酸蓄电池在放电时,正极的活性物质二氧化铅和负极的活性物质铅都与硫酸电解液反应,生成硫酸铅,在电化学上把这种反应叫做“双硫酸盐化反应”｡在蓄电池刚放电结束时,正､负极活性物质转化成的硫酸铅是一种结构疏松､晶体细密的物质,活性程度非常高｡在蓄电池充电过程中,正､负极疏松细密的硫酸铅,在外界充电电流的作用下会重新变成二氧化铅和铅,蓄电池又处于充足电的状态｡由此可知以上反应是可逆的｡正是这种可逆的电化学反应,使蓄电池实现了储存电能和释放电能的功能｡人们在日常使用中,通常使用蓄电池的放电功能,把充电作为蓄电池的维护｡铅酸蓄电池在充足电的情况下可以长时间保持电池内化学物质的活性,而在蓄电池放电以后,如果不及时充足电,电池内的活性物质很快就会失去活性,使电池内部产生不可逆的化学反应｡所以对太阳能蓄电池和其他用途的铅酸蓄电池,应充足电保存,并定期给电池补充电｡。
