电机与变压器(1)
《电机与变压器》第1-5章(2021年期中考试)
《电机与变压器》第1-5章（2021年期中考试）基本信息：[矩阵文本题] *一、选择题（每题1分，50题，共50分）1.变压器二次绕组采用三角形接法时，如果有一相接反，将会产生的后果是( )。
[单选题] *A.没有电压输出B.输出电压升高C.输出电压不对称D.绕组烧坏(正确答案)2.自耦变压器的功率传递主要是( )。
[单选题] *A.电磁感应B.电路直接传导C.两者都有(正确答案)3.三相异步电动机的定子铁心及转子铁心采用硅钢片叠压而成的原因是( )。
[单选题] *A.减少铁心中的能量损耗(正确答案)B.允许电流通过C.价格低廉，制造方便4.要将带电抗器的电焊变压器的焊接电流调大，应将其电抗器铁心气隙( )。
[单选题] *A.调大(正确答案)B.调小C.不变5.单相变压器一次侧、二次侧电压的相位关系取决于( )。
[单选题] *A.一次、二次绕组的同名端B.对一次侧、二次侧出线端标志的规定C.一次、二次绕组的同名端以及对一次侧、二次侧出线端标志的规定(正确答案)6.变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通将( )。
[单选题] *A.增加B.基本不变(正确答案)C.减少D.不一定7.某电动机的nN=980r/min，则该电动机是()极的。
[单选题] *A.两B.四C.六(正确答案)8.转速不随负载变化的是( )电动机。
[单选题] *A.异步B.同步(正确答案)C.异步或同步9.一台y， d11连接组别的变压器，改接为Y， y12连接组别后，其输出电压、电流及功率与原来相比，( )。
[单选题] *A.电压不变，电流减小，功率减小B.电压降低，电流增大，功率不变C.电压升高，电流减小，功率不变(正确答案)D.电压降低，电流不变，功率减小10.适用于有易燃、易爆气体工作环境的是( )电动机。
[单选题] *A.防爆式(正确答案)B.防护式C.开启式11.Y， d连接组别的变压器，若一次绕组、二次绕组的额定电压为220 kV /110 kV，则该变压器一次绕组、二次绕组的匝数比为()。
课程标准(电机与变压器)
《电机与变压器》课程标准（中职）2011年9月一、课程名称《电机与变压器》二、课程管理系、部及教研室电气工程与自动化系、电机与变压器教研室三、教材版本中国劳动社会保障出版社（第四版）四、适用专业、使用范围（中职、高技、预备技师）、修业年限适用专业：机电一体化使用范围：三年中职修业年限：1年执笔：审核：审批：内容一、说明1、课程的性质和内容本课程是一门必修课。
本课程的主要内容有：变压器的分类、结构和原理，变压器绕组的极性测定与连接，变压器的并联运行、维护和检修，特殊用途的变压器，电动机的基础知识，三相异步电动机的运行，单相异步电动机，直流电动机，三相同步电动机，特种电机等。
2、课程的任务和要求本课程是电工专业的专业理论课。
通过学习，要求：（1）掌握变压器、异步电动机、直流电动机的结构、原理、主要特性、使用和维护知识；（2）对同步电机和特种电动机要有一定的了解。
学习中要求理论联系实际，注重对电机故障的分析、判断和检修能力的培养，为生产实习课与解决实际技术问题奠定理论和技能基础。
本课程的总学时为64学时。
3、教学中应注意的问题（1）将专业课的学习与电路基础理论衔接，指导学生有针对性地预习。
（2）帮助学生形成强烈兴趣。
（3）指导学生了解课程教学目的，教师结合教学大纲和自己对课程的把握情况，阐明《电机与变压器》的课程特点。
（4）培养学生良好的学习习惯。
二、学时分配表课程内容总学时讲授机动绪论 1 1第一单元变压器的分类、结构和原理1.变压器的分类和用途7112.变压器的结构与冷却方式3.变压器的原理4.变压器的空载试验与短路试验2 3第二单元变压器绕组的极性测定与连接1.单相变压器绕组的极性2.三相变压器绕组的连接及连接组别3.用交流法测定三相变压器绕组极性4.电力变压器的铭牌参数722111第三单元变压器并联运行、维护和检修1.三相变压器的并联运行2.变压器的维护与检修211第四单元特殊用途的变压器1.自耦变压器2.仪用变压器3.电焊变压器4.小型单相变压器的设计（选学）5221第五单元电动机的基础知识1.电动机的种类和用途2.异步电动机的结构3.三相异步电动机的拆装4.异步电动机的工作原理5.电动机的铭牌和型号711311第六单元三相异步电动机的运行1.三相异步电动机的启动2.三相异步电动机的调速3.三相异步电动机的反转与制动4.三相异步电动机的启动、反转和制动试92232验5.三相绕线式异步电动机的调速第七单元单相异步电动机1.单相异步电动机的原理、结构及分类2.单相异步电动机的绕组和嵌线3.单相异步电动机的运行4.单相异步电动机的常见故障及处理5.小功率三相电动机改为单相电动机运行10222112第八单元直流电动机1.直流电动机的原理、构造、分类及铭牌2.直流电动机的基本性能分析3.直流电动机运行4.直流电动机的逆运行——直流发电机5.直流他励电机试验821311第九单元三相同步电机1.同步发电机的工作原理2.同步发电机的基本结构及应用3.同步发电机的励磁方式和并联运行4.同步电动机的工作原理和启动方法5.同步电动机功率因数的调整和同步补偿机821221第十单元特种电机1.测速发电机2.伺服电动机3.步进电动机4.永磁电机5.直线电动机6.超声波电动机小计64 55 9 三、教学要求、内容及建议第一篇绪论教学要求：1、了解电机在电能产生、传输、转换中的作用。

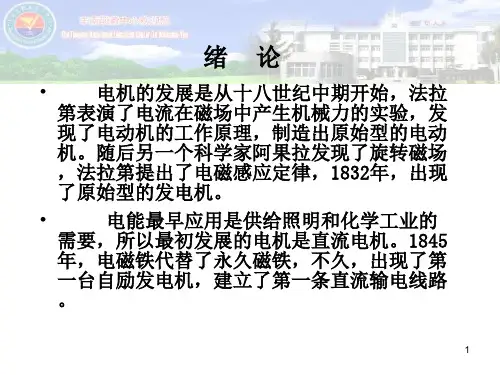

电机与变压器课件1
组或原绕组
U2
负载侧称为二次绕 组或副绕组 u1
ZL
u2
20
1）铁芯
变压器的主磁路，为了提高导磁性能和减少铁损，用厚 为0.35-0.5mm、表面涂有绝缘漆的硅钢片叠成。基本结构分 为铁心柱和铁轭两部分，有心式和壳式两种形式。
单相心式变压器
单相壳式变压器
21
2）绕组 变压器的电路，一般用绝缘铜线或铝线绕制而成。
电磁力的方向符合左手定则。 左手定则 伸开左手，四指并拢，拇指与四指垂直，
并且在同一平面里，让磁感线垂直穿过手心， 使四指指向电流方向，这时大拇指所指的方向 就是通电导线在磁场中所受磁场力的方向。
9
10
2、我们常使用通电导体在磁场中某点受到的电 磁力与导体中电流和导体的有效长度的乘积的比值来 表示该点磁场的性质，并称为该点的磁感强度B。
22
23
3、变压器的基本工作原理
变压器的主要部件是铁心和套在铁心上的两个绕组。
两绕组只有磁的耦合，没有电的联系。在一次绕组中加
上交变电压u1，根据右手螺旋定则，产生交链一、二次 绕组的交变磁通Φ ，在两绕组中分别感应电动势e。根
据电磁感应定律，当变压器二次侧带负载时，则产生感
应电流，在负载上形成二次电压u2 。
29
课后练习：
1、要将电压从220V变换为110V，现使用一个原绕 组匝数为2匝，副绕组匝数为1匝的变压器，可不可以 实现？
2、变压器可以实现变压、变流、变换阻抗，变 压器可不可以变换电源频率？
30
4、变压器的空载运行
将变压器一次绕组接交流电源，二次绕组开路， 这种运行方式称为变压器的空载运行。
年，电磁铁代替了永久磁铁，不久，出现了第

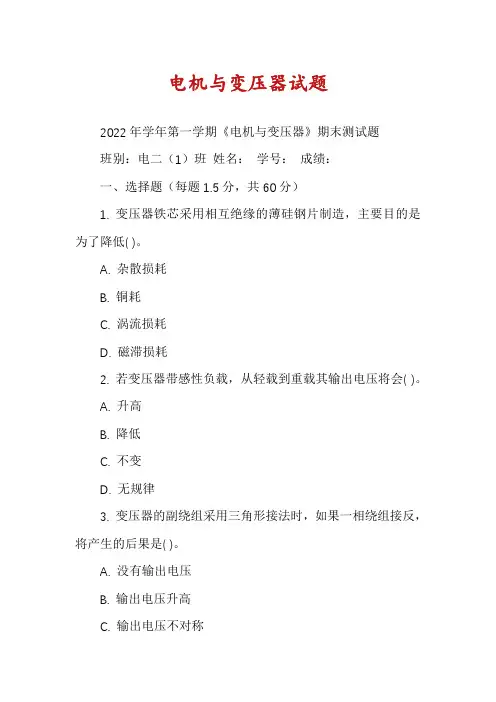

电机与变压器试题
电机与变压器试题2022年学年第一学期《电机与变压器》期末测试题班别：电二（1）班姓名：学号：成绩：一、选择题（每题1.5分，共60分）1. 变压器铁芯采用相互绝缘的薄硅钢片制造，主要目的是为了降低( )。
A. 杂散损耗B. 铜耗C. 涡流损耗D. 磁滞损耗2. 若变压器带感性负载，从轻载到重载其输出电压将会( )。
A. 升高B. 降低C. 不变D. 无规律3. 变压器的副绕组采用三角形接法时，如果一相绕组接反，将产生的后果是( )。
A. 没有输出电压B. 输出电压升高C. 输出电压不对称D. 绕组烧坏4. 变压器副绕组作三角形接法时，为了防止发生一相接反的事故，须先进行( )测试。
A. 把副绕组接成开口三角形，测量开口处有无电压B. 把副绕组接成闭合三角形，测量其中有无电流C. 把副绕组接成闭合三角形测量原边空载电流的大小D. 以上三种方法都可以5. 当变压器的输入电压高于额定值时，其铁心饱和程度增加使输出电压和电流波形发生严重畸变，因此规定变压器外加一次电压一般不允许超过额定值的( )。
A. 100%B. 105%C.110%D.120%6. 三相旋转磁场产生的条件之一是，三相绕组要对称分布，它们之间的电角度互差是（）。
A. 180B. 120C. 100D. 607. 一台三相4极24槽的异步电动机定子绕组，每极每相槽数为( )。
A. 1B. 2C. 3D. 68. 一台24槽的三相电动机，旋转磁场的磁极对数是2，则极距是( )槽。
A. 4B. 6C. 8D. 59. 三相异步电动机定子绕组若节距Y等于极距τ，则称为( )节矩绕组。
A. 全B. 短C. 长D. 中10. 三相异步电动机正常运行时，若转子突然卡住而不能转动，这时电动机的电流将会( )。
A. 大大增加B. 明显下降C. 不变D. 无规律11. △接法的三相笼型异步电动机，若误接成Y形，那么在额定负载转矩下运行时，其铜耗和温升将会( ) 。
电机与变压器教学大纲
电机与变压器教学大纲一、说明1．课程的性质和内容本课程是传授电机与变压器知识及检测维护技能的专业课，旨在使学生对电机与变压器的基本结构、工作原理及使用维护知识有一定的了解。
主要内容包括：变压器、交流异步电动机、直流电机、同步电机与特种电机的结构、原理、主要特性及使用维护知识。
2．课程的任务和要求本课程的任务是对电工类学生进行电机、变压器基础知识教学，初步掌握其结构、原理、特性和一般使用维护方法。
通过本课程的学习，学生应达到下列基本要求：(1)掌握常用变压器的结构、工作原理、主要特性和使用维护的知识。
(2)掌握常用交流异步电动机的结构、工作原理、主要特性和使用维护的知识。
(3)掌握常用直流电动机的结构、工作原理、主要特性和使用维护的知识。
(4)了解同步电机与特种电机的结构、原理、主要性能和用途。
(5)培养学生对电机、变压器进行一般检测和一般故障分析的能力。
(6)了解与本课程有关的新工艺、新技术。
(7)初步具有查阅电机、变压器有关资料和手册的能力。
3．教学中应注意的问题(1)针对培养有一定理论基础的中级技能人才的目标，在注重理论教学的同时，做到理论与实践相结合，合理安排理论课与实训课的教学内容。
注意本课程!与维修电工技能训练、电力拖动控制线路与技能训练等课程的联系。
(2)教学过程要本着学生为主体的思想，由具体到抽象讲授知识，采用启发式教学，引导学生逐步掌握知识和技能，激发学生的学习兴趣，充分调动学生的学习主动性。
(3)注意运用直观教学、现场教学、电化教学和实验教学等手段和方法，在学生较好地理解书本知识的同时，培养学生分析和解决生产、维修中技术问题的能力和实际动手能力。
(4)要注重对学习效果的评估，完善各阶段的评估体系和方式。
(5)教学中，要从各个方面强调安全生产，使学生树立以人为本、安全为重的观念。
(6)学校可根据各地区实际情况，安排1～2周综合技能训练课。
二、学时分配表三、课程内容与要求绪论课教学要求1．了解电机在电能产生、传输、转换中的作用。
《电机与变压器》教案
《电机与变压器》教案一、教学目标1. 知识目标（1）了解电机和变压器的基本概念、分类和结构。
（2）掌握电机和变压器的工作原理及其运行特性。
（3）熟悉电机和变压器在生产和生活中的应用。
2. 能力目标（1）能够分析电机和变压器的工作过程，判断故障原因。
（2）能够选择合适的电机和变压器，并进行性能评估。
（3）能够对电机和变压器进行维护和保养。
3. 情感、态度与价值观目标（1）培养学生对电机和变压器行业的兴趣，提高学生学习的积极性。
（2）培养学生团队合作精神，提高学生的实践能力。
二、教学内容1. 电机的基本概念及分类（1）电机的定义（2）电机的分类2. 电机的主要结构及其功能（1）直流电机结构及功能（2）交流电机结构及功能3. 电机的工作原理及运行特性（1）直流电机工作原理及运行特性（2）交流电机工作原理及运行特性4. 变压器的基本概念及分类（1）变压器的定义（2）变压器的分类5. 变压器的主要结构及其功能（1）电力变压器结构及功能（2）电力电子变压器结构及功能三、教学方法1. 讲授法：讲解电机和变压器的基本概念、工作原理及运行特性。
2. 案例分析法：分析实际案例，让学生更好地理解电机和变压器的应用。
3. 讨论法：组织学生进行小组讨论，培养学生的团队合作精神。
4. 实践操作法：安排实验室实践，让学生动手操作，提高实际操作能力。
四、教学资源1. 教材：《电机与变压器》2. 课件：电机和变压器的基本概念、结构、工作原理及运行特性等。
3. 实验室设备：电机和变压器实验装置五、教学评价1. 平时成绩：课堂表现、作业完成情况、小组讨论等。
2. 考试成绩：期末考试，包括选择题、填空题、计算题和简答题。
教学反思：在教学过程中，关注学生的学习反馈，及时调整教学方法和节奏，确保学生能够掌握电机和变压器的基本知识。
注重理论与实践相结合，提高学生的实际操作能力。
加强与学生的互动，激发学生的学习兴趣，提高课堂氛围。
六、教学内容6. 电机和变压器的选择与安装（1）电机类型的选择（2）电机容量的选择（3）变压器的选择与安装7. 电机和变压器的运行与维护（1）电机运行注意事项（2）变压器运行注意事项（3）电机和变压器的维护与保养8. 电机和变压器的故障分析与处理（1）电机常见故障分析与处理（2）变压器常见故障分析与处理9. 电机和变压器在生产和生活中的应用案例分析（1）电机在工业生产中的应用案例（2）变压器在电力系统中的应用案例10. 电机和变压器的发展趋势及新技术（1）电机发展趋势及新技术（2）变压器发展趋势及新技术七、教学方法1. 讲授法：讲解电机和变压器的选择、安装、运行与维护等知识。
电机与变压器复习资料1
电机与变压器复习资料安全用电复习资料一、触电与触电防护：（一）电气事故特点1.危害大2.识别难3.涉及领域广（二）预防电气事故的措施1.遵守电气安全技术措施和安全操作规程2.完善电气安全技术措施和管理措施（三）电器事故案例分析1.常见家庭触电事故：乱拉线路，湿手碰，设备外壳未接地2.缺乏电气安全常识3.违章作业4.电气安装不符合要求5.设备有缺陷或故障二、触电方式：（一）触电：指电流流过人体时对人体产生的生理和病理伤害。
1.电击：指电流通过人体造成内部器官在生理上的反应和病变。
2.电伤：指电流的热效应等对人体外表造成局部伤害。
（二）安全电流，人体电阻及安全电压。
1.安全电流：人体能够摆脱的握在手中导电体的最大电流值称安全电流。
2.人体电阻：包括人体内部电阻和皮肤电阻。
一般约1500~2000Ω.3.安全电压:使通过人体的电流不超过允许的范围而加在人身上的电压叫安全电压。
我国规定的工频安全电压值有42V，36V，24V，12V，6V五个等级。
三、触电急救（一）触电急救的要点：抢救迅速和救护得法。
献唱急救原则是：迅速，就地，准确，坚持。
（二）解救触电者脱离电源的方法，低压采取以下方法：1.拉，断开电源。
2.切，用绝缘工具切断电源线。
3.拽，抱救者戴上绝缘手套或站在绝缘物上用一只手拽开触电者。
4.挑，用绝缘工具或干木棍将搭在触电者身上的电线挑开。
对于高压电源触电者，救护人员应戴上绝缘手套，穿上绝缘靴拉开电闸。
（三）触电急救的方法1.对有心跳而呼吸停止者：采用口对口人工呼吸法2.对有呼吸而心跳停止者：采用胸外心脏挤压法3.对呼吸和心跳都停止者：同时采用口对口人工呼吸法和胸外心脏挤压法4.注意事项：禁止乱打肾上腺素等强心针，由医务人员确定是否用药或打针，禁止冷水浇淋，猛烈摇晃，大声呼喊或架着触电者跑步等土办法二、安全防护技术及应用（一）屏护，间距及安全标志1.屏护：是采用遮拦，栅栏，护罩，护盖等设施，把危险的带电体同外界隔离开来的安全防护措施。
新编电机与变压器教学大纲
《电机与变压器》教学大纲适用于机电技术应用专业120学时一．课程的地位与任务电机与变压器是中等职业技术学校电工类专业的一门专业课。
在电能的生产、传输、变配以及使用过程中，大量使用了变压器与电机。
它们已普遍应用在国民经济和人民生活的各个方面，发挥着十分重要的作用。
二．课程简述1．课程目标：通过本课程的学习，使学生掌握变压器、异步电动机、直流电动机的结构、原理、主要特性、使用和维护知识；对同步电机和特种电机有一定的了解；培养对电动机的故障处理、判断和分析。
2．教学方法：（1）贯彻国家关于职业资格证书与学业证书并重的政策精神，确保毕业生到中级工以上标准，满足用人单位需求，不负高级技校的称号。
（2）坚持能能力为主，重视实践能力之培养，突出技工教育特色，弱化难度过大的定量计算，较多采用定性分析，直观教学（3）随时补充有关杂志、资料中的新内容（如数字化仪表、分时和远程电度表）。
三．教学要求及时数分配1、绪言（1）教学内容（1）电机在国民经济建设中的作用（2）电机发展史（3）我国电机制造工业的发展状况（2）教学要求（1）了解电机的发展概况（2）明确学习电机与变压器的内容及重要性。
（3）重点和难点重点：学习本课程的方法难点：发展概况2、变压器的结构与工作原理（1）教学内容（1）变压器的用途、分类、结构（2）变压器的工作原理（3）变压器的故障维修及相关实验（2）教学要求（1）使学生了解变压器的用途、分类及构成；（2）掌握变压器的工作原理；（3）了解常见变压器的故障及处理方法（3）重点和难点重点：变压器的工作原理难点：变压器的外特性3、变压器的连接与并联运行（1）教学内容（1）单相变压器的绕组极性；（2）三相变压器及连接组别；（3）三相变压器的并联运行（2）教学要求（1）理解单相变压器绕组的极性判别；（2）了解三相变压器的并联运行；（3）重点和难点重点：单相变压器绕组的极性判别难点：电力变压器的参数计算4.专用变压器（1）教学内容（1）仪用变压器（2）电焊变压器（3）自耦变压器（2）教学要求（1）了解3种变压器的结构（2）掌握3种变压器的用途（3）重点和难点重点：3种变压器的用途难点：3种变压器的工作原理5.三相异步电动机（1）教学内容（1）三相异步电动机的工作原理及分类（2）三相异步电动机的结构（3）异步电动机的启动、调速和制动（2）教学要求（1）理解三相异步电动机的工作原理及分类（2）掌握异步电动机的启动、调速和制动（3）重点和难点（4）重点：异步电动机的反转和制动难点：三相异步电动机的机械特性6.三相异步电动机的绕组（1）教学内容（1）三相异步电动机的绕组概述（2）三相单层绕组（3）三相双层绕组（2）教学要求（1）了解三相异步电动机的绕组（3）重点和难点重点：三相异步电动机的绕组难点：三相双层绕组7.单相异步电动机（1）教学内容（1）单相异步电动机的工作原理（2）单相电容异步电动机（3）单相罩极式异步电动机（2）教学要求（1）理解单相异步电动机的工作原理（2）了解单相电容、罩极异步电动机（3）重点和难点重点：单相异步电动机的工作原理难点：单相罩极异步电动机8.直流电机（1）教学内容（1）直流电机的基本原理（2）直流电机的结构与分类（3）直流电机的启动、调速和制动（2）教学要求（1）掌握直流电机的基本原理（2）掌握直流电机的启动、调速和制动方法（3）重点和难点重点：直流电机的基本原理难点：电机的机械特性9.三相同步电机（1）教学内容（1）三相同步发电机的工作原理（2）同步电机的基本结构、启动方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电机与变压器》练习题与参考答案
一、选择填空
1、直流发电机中电刷和换向器的作用是将电枢绕组内部 B 电势转换为电刷外部
A 电压。
A 、直流
B 、交流。
2、当直流电机处于发电状态时，电磁转矩的方向与性质为 D 。
A 、与电机转向相同，制动
B 、与电机转向相反，驱动
C 、与电机转向相同，驱动
D 、与电机转向相反，制动
3、他励直流电动机的人为特性与固有特性相比， C 的理想空载转速和斜率均发生了变
化。
A 、电枢串电阻的人为特性；
B 、降压的人为特性；
C 、弱磁的人为特性。
D 、以上都不是
4、某直流电动机额定电枢电流为N I ，采用弱磁进行调速（N Φ=Φ2
1），若带恒功率负载N L P P =，则其电枢电流为 B ；若带恒转矩负载N L T T =，其电枢电流为
C 。
A 、N I 2
1； B 、N I ； C 、N I 2。
5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。
A 、增
加；B 、减小；C 、不变；
5、变压器随着负载的增加，其主磁通 A 。
A 、 基本不变；
B 、变大；
C 、变小。
7、在下列各种类型的三相变压器中， C 不宜采用。
A 、Y ，d 接法的芯式变压器；
B 、D ，y 接法的组式变压器；
C 、Y ，y 接法的组式变压器；
D 、Y ，y 接法的心式变压器。
8、铭牌上显示额定转速为1420r/min 的异步电机，其极对数为 A 。
A 、2；
B 、4；
C 、6；
D 、8
9、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。
A 、s < 0；
B 、s > 1；
C 、0 < s ≤ 1。
10、三相异步电机运行在额定转速为1420r/min ，此时转子绕组所感应电势的频率为 A
Hz 。
A 、2.67；
B 、50；
C 、60；
D 、3.2
二 、 简答题
1、试分别讨论大型直流电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种
起动方法？
答： 刚开始起动时，n=0，0=Φ=n C E e a ，这时电枢电流为：a
N a R U I =很大，一般为额定电流的10~20倍，电机过热和换向困难，损坏电机，故直流电机多采用降压或电枢回路串电
2、三相变压器在使用过程中最好有一侧绕组采用三角形连接，试解释其原因。
答：
考虑变压器铁芯的饱和，为确保主磁通为正弦波，变压器的原、副方绕组中必须给三次谐波电流提供通路。
只有这样才不至于因主磁通在原、副边绕组中感应尖顶波相电势而损坏变压器绝缘。
而三角形连接可以确保三次谐波电流的通路，故而原、副方最好有一侧绕组采用三角形连接。
当然，若三相变压器采用芯式结构的铁芯，在容量不大时其绕组也可以采用星形接法。
但若有一侧绕组采用三角形连接则更好。
3、试分别论述判别直流电机是工作于发电机还是电动机状态的主要依据。
答：直流电机：U E a >发电机，U E a <电动机。
同步电机：0E 超前于U 发电机，U 超前于0E 电动机。
三 、 计算题：
1、已知他励直流电动机的P N =12kW ，U N =220V ，I N =62A ， n N =1340r/min ，Ra=0.25Ω。
假定电动机吊起负载N L T T 8.0=的重物，忽略空载损耗，试求：
（1）采用能耗制动可使负载以800r/min 的转速下放，求电枢回路需串联的电阻值；
（2）若采用电压反接制动，允许的最大制动转矩为2T N ，此时的制动电阻应为多少？最后的下放速度是多少？ 解：1526.01340
25.062220=⨯-=-=ΦN a N N N e n R I U C （1）可以有两种方法使重物以800r/min 下放
)(21.225.062
8.08001526.08.01Ω=-⨯⨯=-Φ=Ωa N E N e R I n C R (2) min)/(13601526.025.0628.02208.0r C R I U n N e a N N A =⨯⨯-=Φ-= )(20.325.062
213601526.022023Ω=-⨯⨯+=-Φ+=Ωa N A N e N R I n C U R min)/(25631526
.0)25.020.3(628.0220)(8.03r C Ra R I U n N e N N B -=+⨯⨯--=Φ+--=
Ω 2、（12分）一台三相绕线式异步电动机，kW 40=N P ,V 380=N U ,定子绕组采用∆接，
Hz f N 501=， min /1470r n N =，过载倍数6.2=M λ )6.2/(max =N e T T 即，Ω=08.02r
（1）额定转差率？
（2）若转子回路每相串入Ω=Ω52.0R 的电阻，当负载转矩为N L T T =时，转子转速为
解：
（1）由电机的额定转速可以推出，电机为4极电机，同步速为1500r/min ，所以额定负载时的转差率为
02.015001470150011=-=-=
n n n s N N （2）由常数=+=Ω1
22s R r s r N 得15.002.008
.052.008.022=⨯+=+=ΩN s r R r s m in /127585.01500)1(1r s n n =⨯=-=
3、（12分）一台隐极式同步电动机运行在额定电压、额定频率、额定负载下运行，其功率角︒=30θ，若：
（1）供电电压下降20%，负载转矩保持不变时的功率角θ？
（2）供电频率下降20%，负载功率保持不变时的功率角θ？
解：
隐极式同步电动机的矩角特性为：θsin 1
0Ω=t em x U mE T 。
（1）电压下降20%时，由于负载转矩不变
θθ'Ω=Ω=sin )*8.0(sin 1
010t N t N em x U mE x U mE T 625.08
.030sin sin =︒=
'θ，︒='682.38θ （2）频率下降20%时，由于负载功率不变
θθ'==sin )*8.0()*8.0(sin 00t N t N em x U E m x U mE P ，︒='30θ不变。
