电机与变压器试题答案
电机与变压器(第五版)习题册参考答案

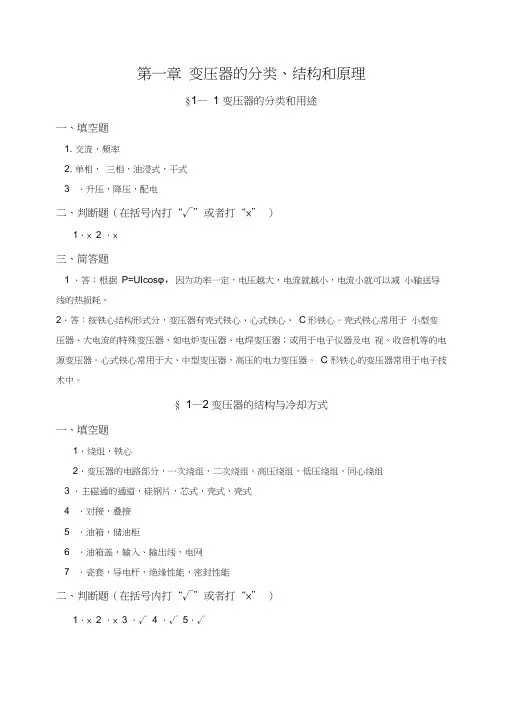

第一章变压器的分类、结构和原理§1—1 变压器的分类和用途一、填空题1. 交流，频率2. 单相，三相，油浸式，干式3 ．升压，降压，配电二、判断题（在括号内打“√”或者打“×” ）1．× 2 ．×三、简答题1 ．答：根据P=UIcosφ，因为功率一定，电压越大，电流就越小，电流小就可以减小输送导线的热损耗。
2．答：按铁心结构形式分，变压器有壳式铁心、心式铁心、C形铁心。
壳式铁心常用于小型变压器、大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
心式铁心常用于大、中型变压器，高压的电力变压器。
C 形铁心的变压器常用于电子技术中。
§ 1—2 变压器的结构与冷却方式一、填空题1．绕组，铁心2．变压器的电路部分，一次绕组，二次绕组。
高压绕组，低压绕组。
同心绕组3 ．主磁通的通道，硅钢片，芯式，壳式，壳式4 ．对接，叠接5 ．油箱，储油柜6 ．油箱盖，输入、输出线，电网7 ．瓷套，导电杆，绝缘性能，密封性能二、判断题（在括号内打“√”或者打“×” ）1．× 2 ．× 3 ．√ 4 ．√ 5．√三、选择题（将正确答案的序号填入括号内）1 ．D2 ．B3 ．A 4．A四、简答题1. 答：变压器由变压器绕组和变压器铁心两部分组成。
变压器的绕组是变压器的电路部分，变压器的铁心是主磁通的通道，也是安放绕组的骨架。
2. 答：铁心材料的质量，直接影响到变压器的性能。
高磁导率、低损耗和价格，是选择铁心材料的关键。
为提高铁心导磁能力，增大变压器容量，减少体积、提高效率，铁心常用硅钢片叠装而成。
§1—3 变压器的原理一、填空题1．空载，负载2．加额定电压，开路3．Φ m，E=4.44fN Φ m4．一次绕组电动势与二次绕组电动势大小之比，大，小5．36V，1006 ．3307 ．191.38 ．铁，铜，铁9 ．610 ．功率因数，输出电压，输出电流11 ．±5% ，-5%~10%12 ．Pcu=（β）2 P k ，负载电流13 ．负载电流，铜耗=铁耗二、判断题（在括号内打“√”或者打“×” ）1 ．√2 ．×3 ．×4 ．√5 ．×6 ．×7 ．√8 ．× 9. ×三、选择题（将正确答案的序号填入括号内）1. D 2．B 3．D 4．B 5．B 6．B 7．C 8．B 9. B 10．C11. C四、简答题380 11 2302．解： 3．解： E 2I 1Z L I 2N E 1 6660 222V K 30 I K 2 1211 1.91A 2 RL 22 XL 2 U 2 U 1 K 0.252 0.442 0.51 34.55V S NU 2N 100 103 434.78A1．答：变压器不能改变直流电压。
《电机与变压器》试卷与参考答案
《电机与变压器》试卷与参考答案 一、选择填空 1、直流发电机中电刷和换向器的作用是将电枢绕组内部B 电势转换为电刷外部A 电压。
A 、直流B 、交流。
2、与空载相比，直流电机负载前、后电机气隙内每极的磁通 B ；A 、 基本不变；B 、减小；C 、增加；3、当直流电机处于发电状态时，电磁转矩的方向与性质为 D ；A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动4、与固有机械特性相比，他励直流电动机弱磁升速时的人为机械特性 C ；A 、理想空载转速不变，斜率减小；B 、理想空载转速升高，斜率减小；C 、理想空载转速升高，斜率增大；D 、理想空载转速降低，斜率减小；5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。
A 、增加；B 、减小；C 、不变；6、变压器随着负载的增加，其主磁通 A 。
A 、基本不变； B 、变大；C 、变小。
7、当负载电流增加时，电力变压器二次侧的输出电压 D 。
A 、降低；B 、增加；C 、不变；D 、上述三种可能均有可能发生；8、在下列各种类型的三相变压器中， C 不宜采用。
A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。
9、铭牌上显示额定转速为960r/min 的异步电机，其极对数为 C 。
A 、2；B 、4；C 、6；D 、810、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。
A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。
二 、 简答题1、试讨论大型异步电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答：异步电动机直接起动时，由于转差率s=1，由等效电路起动电流和起动转矩分别为：2212211)()(σσx x r r U I Nst '++'+=221221111)()(2σσπx x r r U f p m T N st '++'+=可见，直接起动时，定子电流较大，但起动转矩因起动时主磁通降低而变小，故直流电机不能直接起动，可采取软起动器降压、自耦调压器降压、变频以及转子回路串电阻等方法起动。
《电机与变压器》试卷与参考答案
《电机与变压器》试卷与参考答案 一、选择填空 1、直流发电机中电刷和换向器的作用是将电枢绕组内部B 电势转换为电刷外部A 电压。
A 、直流B 、交流。
2、与空载相比，直流电机负载前、后电机气隙内每极的磁通 B ；A 、 基本不变；B 、减小；C 、增加；3、当直流电机处于发电状态时，电磁转矩的方向与性质为 D ；A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动4、与固有机械特性相比，他励直流电动机弱磁升速时的人为机械特性 C ；A 、理想空载转速不变，斜率减小；B 、理想空载转速升高，斜率减小；C 、理想空载转速升高，斜率增大；D 、理想空载转速降低，斜率减小；5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。
A 、增加；B 、减小；C 、不变；6、变压器随着负载的增加，其主磁通 A 。
A 、基本不变； B 、变大；C 、变小。
7、当负载电流增加时，电力变压器二次侧的输出电压 D 。
A 、降低；B 、增加；C 、不变；D 、上述三种可能均有可能发生；8、在下列各种类型的三相变压器中， C 不宜采用。
A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。
9、铭牌上显示额定转速为960r/min 的异步电机，其极对数为 C 。
A 、2；B 、4；C 、6；D 、810、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。
A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。
二 、 简答题1、试讨论大型异步电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答：异步电动机直接起动时，由于转差率s=1，由等效电路起动电流和起动转矩分别为：2212211)()(σσx x r r U I Nst '++'+=221221111)()(2σσπx x r r U f p m T N st '++'+=可见，直接起动时，定子电流较大，但起动转矩因起动时主磁通降低而变小，故直流电机不能直接起动，可采取软起动器降压、自耦调压器降压、变频以及转子回路串电阻等方法起动。
电机与变压器
《电机与变压器》试卷1与参考答案一、选择填空1、直流发电机中电刷和换向器的作用是将电枢绕组内部 B 电势转换为电刷外部A 电压。
A 、直流B 、交流。
2、当直流电机处于发电状态时，电磁转矩的方向与性质为 D 。
A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动3、他励直流电动机的人为特性与固有特性相比， C 的理想空载转速和斜率均发生了变化。
A 、电枢串电阻的人为特性；B 、降压的人为特性；C 、弱磁的人为特性。
D 、以上都不是4、某直流电动机额定电枢电流为N I ，采用弱磁进行调速（N Φ=Φ21），若带恒功率负载N L P P =，则其电枢电流为 B ；若带恒转矩负载N L T T =，其电枢电流为C 。
A 、N I 21； B 、N I ； C 、N I 2。
5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。
A 、增加；B 、减小；C 、不变；5、变压器随着负载的增加，其主磁通 A 。
A 、 基本不变；B 、变大；C 、变小。
7、在下列各种类型的三相变压器中， C 不宜采用。
A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。
8、铭牌上显示额定转速为1420r/min 的异步电机，其极对数为 A 。
A 、2；B 、4；C 、6；D 、89、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。
A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。
10、三相异步电机运行在额定转速为1420r/min ，此时转子绕组所感应电势的频率为 AHz 。
A 、2.67；B 、50；C 、60；D 、3.2二 、 简答题1、试分别讨论大型直流电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答： 刚开始起动时，n=0，0=Φ=n C E e a ，这时电枢电流为：aN a R U I =很大，一般为额定电流的10~20倍，电机过热和换向困难，损坏电机，故直流电机多采用降压或电枢回路串电阻起动；2、三相变压器在使用过程中最好有一侧绕组采用三角形连接，试解释其原因。
电机与变压器试题+答案
电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。
A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。
A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。
A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。
A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。
A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。
A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。
A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。
A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。
A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。
A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。
A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。
《电机与变压器》试卷及答案
《电机与变压器》一试题及答案姓名班级___________________ 考号___________ 成绩2、当负载是感性时，变压器的外特性是,说明感性电流有作用，它使U2下降。
3、绕组正向串联，即把二个线圈的端相连，总电动势为两电动势.4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为o5、三角形接法是把各相的相接构成一个闭合的回路,把三个连接点接到电源上去。
因首尾连接挨次的不同，可分为和两种接法。
6、一台变压器的变压比为1.15,当它的一次侧接到220V的沟通电源时，二次侧输出的电压是Vo7、所谓变压器的空载运行是指变压器的一次侧,二次侧的运行方式。
8、变压器是利用原理制成的静止的电气设备。
它将某一电压值的变换成不变的所需电压值的沟通电，以满足高压输电，低压供电及其他用途的需要。
9、求三相变压器的变比K时，假设一次侧、二次侧都是丫型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=,而假设一次侧、二次侧接法不一样，则应把Y形接法的电压和三角形接法的电压相比。
二、选择〔每题2分，共20分）1 .将连接组别为D,ynll的变压器每二次侧绕组首、尾端标志相互调换重连接成星型，侧连接组别为OA. D, ynllB. D, yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。
A.短路阻抗B.励磁阻抗C.铁损D.功率因数3、变压器二次侧绕组作三角形接法时，为了防止发生一相接反的事故，正确的测试方法是（）。
A.把二次侧绕组接成开口三角形，测量开口处有无电压。
B.把二次侧绕组接成闭合三角形，测量其中有无电流。
C.把二次侧绕组接成闭合三角形，测量一次侧空载电流的大小。
D.以上三种方法都可以。
4、有一台变压器，一次绕组的电阻为IC）欧，在一次侧加220V沟通电压时，一次绕组的空载电流（）A.等于22AB.小于22AC.大于22AD.以上三个都不对。
5、单相变压器一次侧、二次侧电压的相位关系取决于()。
电气工程公共基础：电动机与变压器考试题库真题库
电气工程公共基础：电动机与变压器考试题库真题库1、问答题测量绝缘电阻时，随着加压时间的增长，绝缘电阻如何变化，为什么？正确答案：随着时间增长，绝缘电阻将逐渐增长，最后趋于稳定。
因为测量绝缘绕组时，施加一恒定的直流（江南博哥）电压，绝缘介质中会有三种不同因素产生的电流流过，其中位移电流随施加电压的时间迅速衰减。
极化电流也随施加电压的时间而衰减，但其衰减速度较位移电流慢得多。
第三种电流是泄漏电流，它与施加电压的时间长短无关。
因此在测量电压刚施加上的瞬间，电路中的电流将达到最大，随着位移电流和极化电流的衰减，最后只剩下不变的泄露电流。
而整个过程中电压恒定，所以绝缘电阻随着电压施加时间增长，最后稳定在一个数值上。
2、判断题减小铁心硅钢片的厚度,能够降低变压器的空载损耗是因为薄硅钢片的磁滞损耗更小.()正确答案：错3、单选在起重工作中常用的多股钢丝绳有：6×19，6×37和6×61等几种，上述规范中的数字6表示（）。
A.6股B.6kgC.6ND.6t正确答案：A4、单选有机玻璃的介电系数为（）A.1.1～1.9；B.2.1～3.0；C.3.3～4.5；D.4.7～6.0。
正确答案：C5、单选温升试验时应在（）测量热点温度。
A.油面温度达到稳定之前B.油面温升达到稳定之后，施加额定电流之前C.施加额定电流之后，测量之前D.测量电阻之后正确答案：B6、问答题什么叫容升？正确答案：变压器进行交流工频耐压试验时，被试品相当于一个等效电容负载，由于试验变压器本身有一个感性阻抗，当容性电流流过感性阻抗时，在容性负载上会出现电压升高的现象，即是容升。
7、单选GB1094.10-2003中要求在声级测量时，在测量前和测量后要对测量设备进行校准，如果校准前后超过（）dB，则本次测量结果无效，应重新进行测量。
A.0.1B.0.2C.0.3D.2正确答案：C8、判断题局部放电是指绝缘在电场作用下部分区域发生放电，而没有贯穿施加电压导体之间，即尚未击穿的现象.（）正确答案：对9、单选油浸风冷变压器，在风冷却装置运行的条件下进行声级测量时，规定的轮廓线应距基准发射面（）米。
电机与变压器试卷及答案
一、填空（每空1分共20分）1、用变流比为200/5的电流互感器与量程为5A的电流表测量电流，电流表读数为4.2A则被测电流是168 A；若被测电流为180A,则电流表的读数为4.5 A。
2、常用的电焊变压器有外加电抗器式、磁分路动铁式和动圈式等三种,它们用不同的方法，改变漏抗以达到调节输出电流的目的。
3、自耦变压器的一次测和二次测既有磁的联系又有电的联系。
4、旋转磁场的产生必须要有两个条件：1）三相绕组必须对称，在定子铁心空间上互差120°电角度;2）通入三相对成绕组的电流也必须对称，大小、频率相同，相位相差120°。
5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。
&异步电动机用丫- △降压启动时，启动电流为直接用△接法直接启动时的1/3 ，所以对降低电动机的启动电流很有效。
但启动转矩也只有直接转矩的1/3，故此方法不适用于电动机重载启动。
7、两极电动机的三相定子绕组总共包含的电角度为360°，4级电动机包含的电角度为7200。
8、在画双层绕组展开图时，用实线表示线圈的上层边，用虚线表示线圈的下层边。
二、选择（每题2分）1、电压互感器二次测回路所接仪表或继电器线圈，其阻抗必须（B ）。
A、低B 、高C 、高或者低D 、既有高，又有低2、自耦变压器不能作为安全电源变压器使用的原因是（ D ）。
A 、电压比为1.2〜2，不能增大B绕组公共部分电流大小C 一次测与二次测有磁的联系D 、一次测与二次测有电的联系3、有A、B两台电动机，其额定功率和额定电压均相等，但A为4极电动机，B 为6极电动机，则它们的额定转矩T A、T B与额定转速n A、n B正确关系应该是（B ）。
A、T A TB、n A n B B 、TA T B、n A n BC 、T A T B、n A n B4、把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态为（C ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机与变压器试题答案一、单项选择题（本大题共20小题，每小题1分，共20分）。
1.如下图所示二端网络的戴维宁等效电路中，电压源的电压= （D ）A．9V B．3V C．-9V D．-3V2. 把一个三相电动机的绕组连成星形接于UL＝380V的三相电源上，或绕组连成三角形接于UL＝220V的三相电源上，这两种情况下，电源输出功率（A ）A．相等 B．差√3倍 C．差1/√3 倍 D．差3倍3. 三相四线制的中线不准安装开关和熔断器是因为（ C）A、中线上无电流，溶体烧不断B、中线开关接通或断开对电路无影响C、中线开关断开或溶体熔断后，三相不对称负载承受三相不对称电压作用，无法正常工作，严重时会烧毁负载D、安装中线开关和熔断器会降低中线的机械强度，增大投资4. 整流的目的是（A ）A、将交流变为直流B、将高频变为低频C、将正弦波变为方波5. 直流稳压电源中滤波电路的目的是（C ）。
A、将交流变为直流B、将高频变为低频C、将交、直流混合量中的交流成分滤掉6. 串联型稳压电路中的放大环节所放大的对象是（C ）A、基准电压B、采样电压C、基准电压与采样电压之差7．以下不属于变压器基本结构部件的是（C ）A、绕组B、分接开关C、转子8. 一台频率为50 的三相异步电动机的转速为，该电机的极数和定子旋转磁场转速为（ C ）A、4极，B、6极，C、8极，9. 单相变压器铁芯叠片接缝增大，其他条件不变，则空载电流（A ）A、增大B、减小C、不变10. 高频保护通道中耦合电容器的作用是（ A ）A、对工频电流具有很大的阻抗，可防止工频高压侵入高频收发讯机；B、对工频电流具有很小的阻抗，可防止工频高压侵入高频收发讯机；C、对高频电流阻抗很大，高频电流不能通过；D、滤除高次谐波的作用。
11. 变压器中性点接地属于（ B ）A、保护接地B、工作接地C、保安接地D、接零12. 对放大电路进行静态分析的主要任务是（B ）A、确定电压放大倍数AuB、确定静态工作点QC、确定输入电阻，输出电阻13．在单相桥式整流电路中，若有一只整流管接反，则（C ）A、输出电压约为2UDB、变为半波整流C、整流管将因电流过大而烧坏14．变压器绝缘老化速度主要决定于（ B ）A、湿度B、温度C、氧气D、油中的分解物15．新安装、检修后、长期停用和备用的变压器，超过（C）天，在投入运行前，应测定绝缘电阻。
A、5天B、10天C、15天D、30天16．在同一个小接地电流系统中，所有出线装设两相不完全星形接线的电流保护，电流互感器装在同名相上，这样发生不同线路两点接地短路时，可保证只切除一条线路的几率为（ C ）A、1／3B、1／2C、2／317．按躲负荷电流整定的线路过流保护，在正常负荷电流下，由于电流互感器的极性接反而可能误动的接线方式为（ C ）A、三相三继电器式完全星形接线B、两相两继电器式不完全星形接线C、两相三继电器式不完全星形接线18．备用电源与备用设备自动投入装置的主要作用是（ D ）A、保证电网频率不变B、提高供电选择性C、改善电能质量D、提高供电可靠性19．在装有无压、同步检查重合闸中，如何使用无压检查连接片（ A ）A、无压检查侧连接，同步检查侧不连接B、同步检查侧连接，无压检查侧不连接C、两侧都连接D、两侧都不连接20．流注理论未考虑（ B ）的现象。
A、碰撞游离B、表面游离C、热游离D、电荷畸变电场二、填空题（本大题20小题，每小题1分，共20分）1. 电流表量程为0.5A、内阻为10Ω，现要量程扩大到100A，应并联Ω电阻。
（0.0502Ω）2. 电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为1.8V，这时电路中的电流为 A，电源内阻为Ω。
（0.2、1）3.“两只白炽灯的额定值分别为：A灯“220V、100W”和B灯“220V、40W”，将它们串联后接在220V的电源上，则灯亮些，它消耗的实际功率为 W。
（B、20.4）4. R、L串联电路接到220V的直流电源时功率为2KW，接到220V的工频电源时功率为0.65KW，则它的R= Ω、L H。
（24.2、0.111）5.用万用表检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿损坏；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经___绝缘老化不通__。
6. 晶闸管从阻断变为导通状态必须具备___正向阳极电压___和___正向门极电流__条件,晶闸管一旦导通,门极将__失去控制作用__。
7. 逻辑函数Y=Ａ＋ＡＢ，化简后Y= A 。
8. 某电力变压器的型号为SL-1000/10,其中1000代表_变压器的额定容量kVA数_ , 10代表_高压侧额定电压等级kV数_。
9. 三相异步电动机根据转子结构不同，可分为鼠笼式和绕线式。
10. 同步发电机并网运行的方法有准同步法和自同步法。
11. 某电力变压器的联结组别为Y,d3，其代表的含义是变压器高压绕组采用星形连接，低压绕组采用三角形连接，且低压绕组的线电动势滞后高压绕组线电动势90°。
12. 软母线一般采用钢芯铝绞线线，用悬式绝缘子将其两端拉紧固定。
13. 保护接地是将主要电气设备的金属外壳与接地装置作电气连接。
14. 气体的绝对压强越低，真空度越高。
15. 单人操作时不得进行登高或登杆操作。
16. 在高压设备上工作，应至少由两人进行，并完成保证安全的组织措施和技术措施。
17、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为近后备；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为远后备。
18、备用电源和备用设备自动投入装置应用于发电厂和变电所，根据其备用方式分类，可以分为__明备用_____和__暗备用_____两种。
19、测量试品的绝缘电阻时，规定以加电压后_________60s ___测得的数值为该试品的绝缘电阻值。
20、衡量电力系统电能质量的指标是电压、频率和波形。
三、判断题（本大题20小题，每小题1分，共20分）1. 10A直流电和最大值为12A的正弦交流电，分别流过阻值相同的电阻，在相等的时间内，10A直流电发出的热量多。
（对）2. 在日光灯两端并联一个适当数值的电容器，可提高电路的功率因数，因而可少交电费。
（×）3. 放大电路中的输入信号和输出信号的波形总是反相关系。
（×）4. 因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。
（×）5. 在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（×）6. 三极管一旦导通，Ic一定受Ib控制。
（×）7. 变压器为了调压而设置的分接开关接在高、低压两侧皆可。
（×）8. 变压器空载运行时，电源输入的功率只是无功功率。
（×）9. 当三相异步电动机转子绕组短接并堵转时，轴上的输出功率为零，则定子边输入功率亦为零。
（×）10.直流电动机的额定功率指转轴上吸收的机械功率。
（×）11. 一并联在无穷大电网上的同步电机，要想增加发电机的输出功率，必须增加原动机的输入功率，因此原动机输入功率越大越好。
（×）12. 电弧中的去游离过程小于游离过程，使电弧中的中性质点增加，带电质点减少，达到一定程度时，触头间隙由良好的导电状态变为绝缘状态则电弧熄灭。
（×）13. 带负荷的线路合闸时，断路器和隔离开关操作顺序是先合隔离开关，后合断路器。
（√）14. 硬母线不论铜线还是铝线，一般都涂有相位漆，涂漆后的母线幅射散热能力增加，母线温度下降。
（√）15. 系统频率降低，会使电动机的出力上升。
（×）16. 电缆中的接地线芯或类似保护目的用线芯，都必须采用绿－黄组合颜色的标志。
（√）17. 相间距离保护的Ⅲ段定值，按可靠躲过本线路的最大事故过负荷电流对应的最大阻抗整定。
（×）18. 反应频率变化而相应改变阀门开度，这种调节器称为调频器，以调频器调节系统频率称为频率的一次调整。
（×）19. 在输电距离和输送功率一定的条件下，电力网的电压等级约高越好。
（×）20.导线的电阻和电抗都与导线截面积成反比显著变化。
（×）四、简答题（本大题共5小题，每小题4分，共20分）1. 什么是中性点电压位移？会造成什么后果？答：在三相四线制电路中，若中线阻抗较大或中线断开、负载又不对称，就会出现负载的中点与电源的中点电压不等于零，此电压就叫中性点电压位移。
出现中性点电压位移，会引起有些相电压偏低或偏高，严重的还会造成家用电器的烧坏。
2. 为什么变压器的空载损耗可以近似看成铁损，短路损耗可近似看成铜损？答：空载时，绕组电流很小，绕组电阻又很小，所以铜损耗I02r1很小,故铜损耗可以忽略，空载损耗可以近似看成铁损耗。
测量短路损耗时，变压器所加电压很低，则更小。
因为很小，磁通就很小，再由铁损耗可知铁损耗很小，可以忽略，短路损耗可以近似看成铜损耗。
3. 隔离开关的用途有哪些？答：（1）隔离电源（2）隔离开关与断路器配合进行倒闸操作2V?L-Z(R D^-k （3）通断小电流电路①用隔离开关可以通、断电压互感器和避雷器电路；②通、断激磁电流不超过2A的空载变压器电路；③通、断电容电流不超过5A的空载线路；④通、断母线和直接接在母线上的电器设备的电容电流；⑤通、断变压器中性点的接地线。
4. 填用第一种工作票的工作有哪些？1）高压设备上工作需要全部停电或部分停电者。
2）二次系统和照明等回路上的工作，需要将高压设备停电者或做安全措施者。
3）高压电力电缆需停电的工作。
4）其他工作需要将高压设备停电或要做安全措施者。
5. 大接地电流系统中的变压器中性点有的接地，也有的不接地，取决于什么因素？答：变压器中性点是否接地一般考虑如下因素：①保证零序保护有足够的灵敏度和很好的选择性，保证接地短路电流的稳定性---2分；②为防止过电压损坏设备，应保证在各种操作和自动掉闸使系统解列时，不致造成部分系统变为中性点不接地系统---2分；③变压器绝缘水平及结构决定的接地点（如自藕变一般为“死接地”）。
--1分五、绘图分析题（本大题共2小题，每小题5分，共10分）1. 画出用两只单相功率表测三相三线制电路负载功率的电路图及接线图。
2. 下图所示电路中，已知E=5V二极管为理想元件（即认为正向导通时电阻R=0，反向阻断时电阻R=∞），试画出u0的波形。
答案：分析：根据电路可知，当ui>E时，二极管导通u0=ui，当ui<E时，二极管截止时，u0=E。
所以u0的波形图如下图所示：六、计算题（本大题共2小题，每小题5分，共10分）1. 有一台TS854-210-40的水轮发电机，PN=100兆瓦，UN=13.8千伏，，cos φN=0.9，fN=50赫兹，求（1）发电机的额定电流；（2）额定运行时能发多少有功和无功功率？（3）转速是多少？2. 如用直流电压法检查励磁回路对地绝缘时，测得正、负极之间电压为250V，正极对地电压为60V，负极对地电压为10V，试求励磁回路绝缘电阻。
