施工现场常见临时用电安全隐患图
施工现场临电安全规范和现场隐患
施工现场临电安全规范和现场隐患一、一般规定1、室外配电线路应采用电缆敷设。
不宜采用单根绝缘导线架空敷设方式。
2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）、《施工现场临时用电安全技术规范》（JGJ46）和《建筑施工安全检查标准（JGJ59）的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。
3、当施工现场临时用电设备在5台及以上或设备总容量在50kW及以上时，应编制临时用电施工组织设计。
临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。
临时用电施工组织设计变更时，应按原程序批准。
4、施工现场临时用电必须建立安全技术档案。
安全技术档案应包括下列内容：⑴用电组织设计的全部资料；⑵修改用电组织设计的资料；⑶用电技术交底资料；⑷用电工程检查验收表；⑸电气设备的试、检验凭单和调试记录；⑹接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺定期检（复）查表；⑻电工安装、巡检、维修、拆除工作记录。
5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。
对发现的安全隐患必须及时处理，并应履行复查验收手续。
定期检查记录表漏电保护器测试仪接地电阻测试仪二、外电防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。
2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。
最小安全操作距离应符合下表规定：3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定：4、起重机严禁越过无防护设施的外电架空线路作业。
在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表：5、当达不到以上安全距离的要求时，必须编制外电线路防护方案，采取绝缘隔离防护措施，并应悬挂醒目的警告标志牌。
常见安全隐患

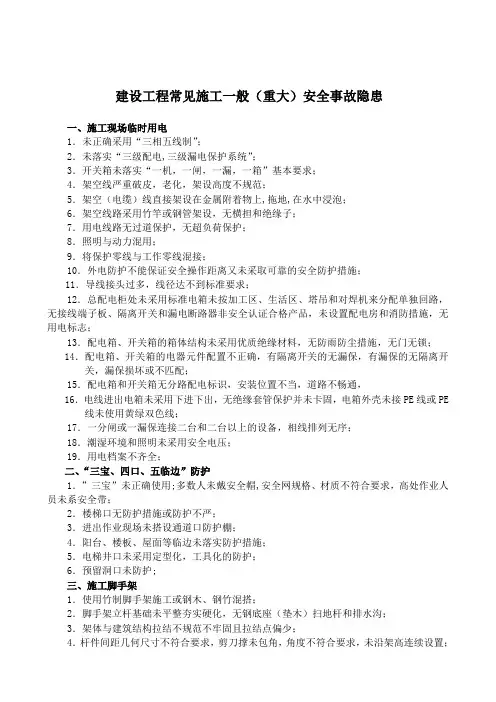

建设工程常见施工一般（重大）安全事故隐患一、施工现场临时用电1．未正确采用“三相五线制”；2．未落实“三级配电,三级漏电保护系统”；3．开关箱未落实“一机，一闸，一漏，一箱”基本要求；4．架空线严重破皮，老化，架设高度不规范；5．架空（电缆）线直接架设在金属附着物上,拖地,在水中浸泡；6．架空线路采用竹竿或钢管架设，无横担和绝缘子；7．用电线路无过道保护，无超负荷保护；8．照明与动力混用；9．将保护零线与工作零线混接；10．外电防护不能保证安全操作距离又未采取可靠的安全防护措施；11．导线接头过多，线径达不到标准要求；12．总配电柜处未采用标准电箱未按加工区、生活区、塔吊和对焊机来分配单独回路，无接线端子板、隔离开关和漏电断路器非安全认证合格产品，未设置配电房和消防措施，无用电标志；13．配电箱、开关箱的箱体结构未采用优质绝缘材料，无防雨防尘措施，无门无锁；14．配电箱、开关箱的电器元件配置不正确，有隔离开关的无漏保，有漏保的无隔离开关，漏保损坏或不匹配；15．配电箱和开关箱无分路配电标识，安装位置不当，道路不畅通，16．电线进出电箱未采用下进下出，无绝缘套管保护并未卡固，电箱外壳未接PE线或PE 线未使用黄绿双色线；17．一分闸或一漏保连接二台和二台以上的设备，相线排列无序；18．潮湿环境和照明未采用安全电压；19．用电档案不齐全；二、“三宝、四口、五临边”防护1．”三宝”未正确使用;多数人未戴安全帽,安全网规格、材质不符合要求，高处作业人员未系安全带；2．楼梯口无防护措施或防护不严；3．进出作业现场未搭设通道口防护棚；4．阳台、楼板、屋面等临边未落实防护措施；5．电梯井口未采用定型化，工具化的防护；6．预留洞口未防护;三、施工脚手架1．使用竹制脚手架施工或钢木、钢竹混搭；2．脚手架立杆基础未平整夯实硬化，无钢底座（垫木）扫地杆和排水沟；3．架体与建筑结构拉结不规范不牢固且拉结点偏少；4．杆件间距几何尺寸不符合要求，剪刀撑未包角，角度不符合要求，未沿架高连续设置；5．小横杆未设置在立杆与大横杆的交点处，且未扣两头；6．杆件搭接不规范，立杆错接，不规范悬挑；7．对接扣件安装至主节点的距离不符合规范规定，相邻两扣件的接头未错开；8．施工层和首层未采用硬质封闭，每隔10m未挂设安全平网，内立杆与结构之间未封闭；9．脚手架材质不符合要求，钢管未刷防锈漆或严重弯曲、锈蚀；10．悬挑脚手架的悬挑梁安装不符合设计要求；11．悬挑梁的锚固端搁置长度未达到悬臂端的1.5倍，未采取二道锚固;12．悬挑脚手架的搭设高度超过18m;13．卸料平台的主挑梁未与结构可靠连接，木板厚度小于50㎜，钢板厚度小于4㎜，未采用螺栓或焊接与型钢固定，平台两边未设前后两道独立斜拉钢丝绳，未分别拉接在4个拉节点上，与平台形成的夹角小于45˚；选用的钢丝绳未达到方案要求，且每组钢丝绳设置的绳卡少于3个。
施工现场常见临时用电安全隐患图片精品PPT
铅丝绑扎电源线
电缆被压在钢筋下方。Fra bibliotek电缆不允许直接悬挂在钢筋上。
违章接线
钢筋加工区无齿锯的电源线随意拖拉
操作层电源线“拖地”现象严重。
随意拖拉220V电源线
电缆缺少保护措施
主干电缆拖地并压在钢筋笼子下
主干电缆缺少保护措施
电源线缺少保护措施
二级箱出线缺少保护措施
设备的电源线压在废钢筋下
拖地线严重威胁小推车操作者的安全
塔吊电缆、镝灯照明电缆缺少保护措施。
设备电源线没有保护措施
木工机具电源线保护不足
设备电源线保护不足
设备电源线保护不足
对焊机电源线缺少保护
电焊工没带绝缘手套
手持电动工具操作者未带绝缘手套
工人手持220V手把灯
配电箱内存放大量杂物，箱体无门，电器之间距离偏小，带电明露等。
碘钨灯灯架偏低，稳定性差，灯外壳未进行保护接零等。
碘钨灯电源线在最容易发生问题的地方出现接头
碘钨灯固定安装不符合要求
碘钨灯违章接线
碘钨灯手持部位及挂线位置缺少绝缘保护措施
碘钨灯电源线缺少保护措施，并用铅丝绑扎，保护零线压接不实。
食堂灯具无防潮保护措施
食堂内灯具不防潮
电源线随意拖拉，接头处理过于简单。
配电箱附近堆积大量金属杂物，电缆缺少保护措施，缺少防触电标志、负责人等。
钢筋加工区的电源箱无护栏且箱门不关，电箱附近堆积较多金属杂物， 出入电缆保护不足等。
临时用电安全图文标准课件
采用科学的安全监督方法，如利用视频监控、数据监测等现代化手段，提高安全监督的效率和准确性 。同时还要加强人员培训，提高安全意识和操作技能。
安全检查效果评估与改进
安全检查效果评估
对安全检查的效果进行评估，分析存在的问 题和不足，提出改进措施和建议。
安全检查改进
根据评估结果进行改进，完善安全检查计划 和内容，加强安全监督和管理，提高临时用 电安全水平。同时还要加强与相关部门的沟 通和协作，共同推进临时用电安全管理工作 的开展。
THANK YOU
安全教育形式与方法
安全教育形式
采用多种形式的安全教育，如集 中授课、现场演示、案例分析、 小组讨论等，以便更好地让学员 掌握知识和技能。
安全教育方法
采用生动形象的讲解方法，如图 示、视频、动画等，以及实践操 作和模拟演练，提高学员的学习 兴趣和理解能力。
安全培训效果评估与改进
安全培训效果评估
通过考试、问卷调查、实际操作等方式对学员的学习效果进 行评估，及时发现和解决培训中存在的问题和不足。
安全培训改进
根据评估结果和学员反馈，对培训计划和方法进行改进和优 化，提高培训质量和效果。同时，加强与学员的沟通和交流 ，了解他们的需求和意见，不断改进和完善培训内容和方法 。
06
临时用电安全检查与监督
安全检查计划与内容
安全检查计划
制定定期的安全检查计划，包括检查的 时间、地点、人员和设备等，确保检查 的全面和系统性。
的主要原因。
详细描述
某施工现场，操作人员未经过专业 培训，直接操作临时用电设施，由 于安全距离不足，导致触电事故发 生。
防范措施
加强操作人员的培训和管理，确保 操作人员掌握正确的操作规程和安 全防护措施。
施工现场常见临时用电安全隐患
设置漏电保护器
漏电保护器的功能：在发生漏电事故时，能够迅速切断电源，保护人身安 全
设置要求：施工现场的临时用电系统必须安装漏电保护器，并按照规定进 行定期检查和维护
注意事项：选择符合国家标准的漏电保护器，并确保其灵敏度和可靠性
培训教育：对施工现场人员进行安全培训，提高他们的安全意识和应对能 力
确保设备接地良好
未使用插头插座
施工现场常见临时用电安全隐 患之一是未使用插头插座。
未使用插头插座可能导致触电 事故和电气火灾。
施工现场应使用合格的插头插 座，并定期检查其安全性能。
施工人员应接受相关培训，了 解插头插座的安全使用方法和 注意事项。
未设置漏电保护器
施工现场常见临 时用电安全隐患 之一是未设置漏 电保护器。
漏电保护器的作 用是在发生漏电 时自动切断电源， 保护人身安全。
施工现场应按照 规定设置漏电保 护器，并定期检 查其工作状态。
未设置漏电保护 器可能导致触电 事故，造成人员 伤亡和财产损失 。
设备接地不良
接地不良会导致设备漏电， 增加火灾风险
设备接地不良可能导致触电 事故
接地不良会导致设备损坏， 缩短使用寿命
定期检查设备接地情况，确保接地良好 设备接地线应与接地装置连接牢固，并保持完好 施工现场用电设备应按照规定进行接地保护 接地装置应符合相关规定，并定期进行检查和维护
临时用电安全事故处理
立即切断电源
发生触电事故时，应立即切断电源，以保护触电者生命安全。 在切断电源前，应使用干燥的木棒或其他绝缘物体将触电者与电源分离。 如果电源开关距离触电地点较远，应迅速关闭电源开关，以减少触电者受到的伤害。 在处理触电事故时，应保持冷静，不要惊慌失措，以免造成更大的伤害。
隐患排查漫画图
16套常见现场隐患与漫画图（收藏版）一、临时用电现场1、作业场所电气分配柜没有保护接地（进线为四相，用户上只有三线，缺接地）2、电焊机一次线直接与刀开关连接，缺漏电保护3、移动式电器（打磨）电源直接接在闸刀上，无手动开关，缺漏电保护，接线太短4、作业人员私自安装用电设备5、打磨人员缺少个体防护6、配电箱门未关闭，金属磨削颗粒易进入电气元件中导致短路7、闸刀保险盖未上8、电焊机未接地9、地面杂乱10、配电盒安装于木柱上11、室外配电箱上方开孔进线，易雨水漏入二、燃气阀门检修作业现场1、作业人员安全带使用不当2、对使用中的阀门进行带压维修，违反规定3、作业工具放置于管道上，未采取防落措施4、使用中的工具随意放置于阀体上，随时可掉落5、作业人员作业姿势不当6、对散发有害气体的设备检修时未采取个体防毒措施7、危险作业缺专人监护8、管道未标明介质和流向三、有机溶剂场所作业1、在贮存有机溶剂的场所进行清洗作业2、使用溶剂清洗工具，未采取个体防护3、场所照明灯不防爆4、通风不畅5、泄爆面积不够6、物品堆放无墙距、灯距8、无安全周知卡9、作业场所无消防器材四、某工厂的检修现场1、脚手架无扫地杆、脚手架立杆无底座、脚手架未设置剪刀撑、无安全网；2、脚手架附近没有警示标志、警示语；3、脚手板不符要求，未铺满及固定4、脚手架没有与建筑物可靠连接；5、顶层的脚手架护栏应形成封闭结构；6、登高作业未系安全带；7、气瓶间距不足，距离施工地点距离不足；8、气瓶上缺少防震圈，气瓶立放未固定；9、罐体处于高压线下，距离不合要求；10、无安全监护人；11、无消防器材。
五、某工厂的扩改施工现场1.现场施工人员穿着半袖2.施工现场管线乱放3.气瓶无防震圈，无防倾倒装置4.气瓶未按《气瓶颜色标志(GB7144-1999）》规范进行颜色标识5.现场没有看见有指挥人员6.起吊设备未将液压支架放下7.现场未见警示标识8.吊车那侧是几名工人在扶着重物卸车，不安全9.现场未见消防设施六、某交叉作业现场1、交叉作业，上方电焊没有相应的焊渣防护措施，应采取防措施防止焊渣溅落到下方，伤害下方作业人员及产生火灾2、移动脚手架作业平台没有防护栏；3、未穿戴劳动保护用品：工作服、安全帽、护目镜、工作绝缘手套4、登高作业人员未系安全带5、气瓶倒放，没有防震圈；6、作业区应设立相应的警示标识；7、监护人员站位错误，不应站立在脚手架上；8、现场物品摆放凌乱，应划区分类摆放；9、灭火器应配备至少2支。
施工用电标准及其常见安全隐患
7、PE线应在各接地极上距地面0.3m处设置测试点作接地电阻检测用，测试点需有明显标志。
8、重复接地连接线应与配电箱、开关箱内的（PE线）端子板连接，保护零线（PE线）设置重复 接地的部位。 1）总配电箱处；2）各分路分配电箱处；3）各分路最远端用电设备开关箱处；4）塔式起重机、
施工升降机、物料提升机、混凝土搅拌站等大型施工机械设备开关箱处。
大于0.1s。
3、熔断器的熔体更换时，严禁采用不符合原 规格的熔体代替。 4、电器安装：电器布置左大右小、先隔离后
保护。
5、建议大型用电设备与小型机械分路设置分 配电箱。
施工用电及其常见隐患—公路工程公司
施工用电及其常见隐患—公路工程公司
施工用电及其常见隐患—公路工程公司
施工用电及其常见隐患—公路工程公司
1、在TN-S系统中，变压器中性点工作接地并分别单独引出N线和PE线，整个系统的
工作零线与保护零线必须分开设置。 2、在TN-S系统中，所有电气设备外露可导电部分均接PE线保护接零，即电气设备的
电伤
金属外壳及与该设备相连接的金属构架，应与PE线可靠连接。
3、TN-S系统正常运行时，N线可能会在一定电位，但PE线为零电位，无电流通过， 故TN-S系统设备外壳为零电位。 4、在TN-S系统中，漏电断路器正常工作时，漏电开关无剩余电流，当发生一相碰壳 时，碰壳处电位差大于等于100V，会有较大的剩余电流流过漏电断路器导致漏电断 路器动作。 5、TN-S系统中的N线不应重复接地，PE线应重复接地。 6、TN-S系统安全性能较好，适合在施工现场采用，是一种较为安全实用的接零保护 方式。
间距原则。
1、分级分路原则 1）从总配电箱向分配电箱可以分路，即一个总配电箱可以分接若干个分配电箱。 2）从分配电箱到开关箱配电同样也可以分路，即一个分配电箱可接多个开关箱。 3）从开关箱到用电设备配电实行“一机一闸”，不存在分路问题。 2、动、照分设原则 1）动力线路与照明线路应分开设置；设置动力分配电箱和照明分配电箱。 2）动力开关箱与照明开关箱必须分箱设置。 3、压缩配电间距原则 是指总配电箱与分配电箱之间、分配电箱与开关箱之间、开关箱与用电设备之间应尽量缩 短距离。
20【隐患排查】500张施工现场隐患、违章图集(261页)
利用管道、管架、电杆、 机电设备等做吊装锚点
用导链直接捆绑吊装
手拉葫芦链条直接梱绑重物
链条吊钩直接挂在钢梁上使用
链绑在阀门手轮与放空线上进行吊装
不合格导链
手动葫芦外壳、保险缺失
承重的钢丝绳与物体棱角直接接触时，未在 棱角处垫半圆管及半圆管未做防脱的绑扎,起
电源插接入插座
电源插接入插座
漏电保安器无铭牌
移动电源盘无漏电保安器
电源插接入插座
盘门上电压表外壳损坏
接地线未按规定与盘柜做可靠的电气连接
接地未与盘柜门做跨接
电源出线从闸刀上端口出线
接线端子桩头裸露
一闸多机
手持式电动工具电源线缺PE线
电源线过路无保护
220V的照明灯具直接放在省煤器内的金属管道上
吊带未进行保护，单点吊装，吊物重心选择错误
吊物未捆绑，重心选择错误，产生倾斜
吊装作业两根绑绳未承受力
用铁丝替代钢丝绳做起重滑车吊索
起重作业施工时，操作半径内有其他人施工或逗留
人员在重物下作业
人员在吊臂下
链条吊钩直接挂在钢梁上使用
吊车装车现场，作业人员站在起吊的重物下工作
开关箱箱体与箱门的编织软铜线已断裂
临时用电的开关箱内未设隔离开关
开关箱内有一个漏电保护器进线端已烧坏
三级配电箱保护接地线颜色为淡蓝色
作业现场开关箱安装不牢固、倾斜、松动
从三级配电开关箱引出一个民用插座
工具房配电箱内存在“一闸多机”现象
高处作业不系安全带
高处作业不系安全带
高处作业不系安全带
配电箱无盖
开关柜未关闭锁紧
施工现场电箱箱门缺失
开关箱漏保下接设多路线路
使用民用插座
