链传动经典习题

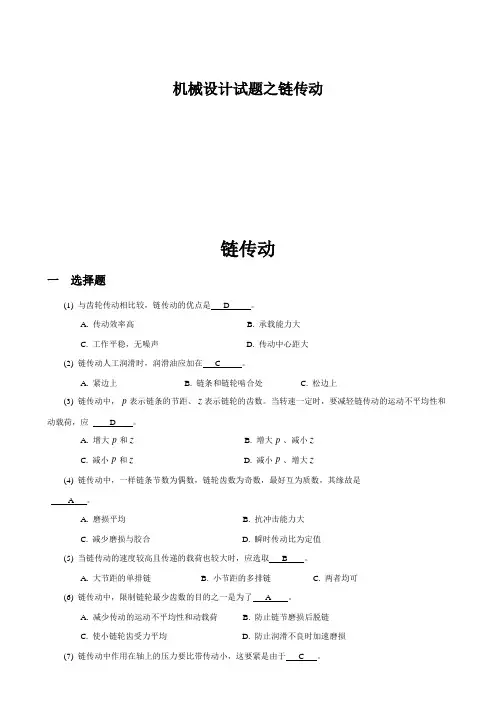

链传动经典习题————————————————————————————————作者: ————————————————————————————————日期：CHAPTER8 链轮一,单选题( 题每题分共分)( ) 1．一传动链条之紧边张力为1８00kｇ，松边张力很小，可以忽略不计,且平均线速度每分钟20m，则该链轮传送功率为多少马力（A)２(B)4(C）6 （D)8.ﻫ解答Ｄﻫ解析PS===8ﻫ（） 2. 可以高速传动且无噪音之链条是(A)块状链(B)滚子链(C)柱环链(D)平环链(Ｅ）倒齿链．解答Ｅ解析倒齿链又名无声链.（)3．某链轮之齿数为6０,链节距为2cｍ，则其节圆直径为多少cm(A）38．5 (B）19.2 (C)76.9(D）9.6 (Ｅ）５7．7 cｍ.(ｓin3°=０.052,sin６°＝0.１04)解答A解析D＝===＝38.５cｍﻫ( ) ４. 下列何者不是链条传动的优点(A)不受湿气及冷热之影响（B)无滑动现象且传动效率高（Ｃ）有效挽力较大(D)适合高速回转且传动速率稳定．解答Dﻫ（) 5. 一般自行车或机车所采用之传动链条为(A)平环链(Ｂ)块状链(C)柱环链(D）滚子链.解答D解析平环链主要用於吊车及起重机；块状链主要用於低速传动;柱环链主要用於船舶之锚链.ﻫ( ) ６．Ａ链轮3０齿以30０rｐm的转速带动45齿的B链轮,若链条运转中之能量损耗为2%,则其转速为(A）196 (B)296 (C)２00 （D)300 ｒpm.ﻫ解答Ａﻫ解析=＝NB=200 Ｎ=200×(1-2%)＝１96(rpｍ)ﻫ( )７. 一般链轮轮齿采用奇数齿的原因是(A)减少振动(B)使磨损均匀(C）避免脱链(D)减少弦线作用.ﻫ解答Ｂﻫ( ) 8. 一部脚踏车,其前,后齿轮之齿数分别为5０齿与15齿,设前齿轮转速为75ｒpm,若后轮直径为8０cm,则此脚踏车每小时可行走若干ｋm（Ａ）3π(B）６π(C)9π （D)12π km/hr．ﻫ解答Ｄ解析= = NＢ=２５0（rpm) V=πDＢNB＝π×0.8×250＝200π（m/miｎ)＝１20０π(m/hr)=1２π(km／hr)ﻫ( ）９. 一部脚踏车,其前,后链轮之齿数分别为50齿与２5齿,设前轮转速为７5rpm，若后轮直径为60cm,则此脚踏车每小时可行走若干km (A)3.6π (B)4.5π (Ｃ)5．4π (Ｄ）6πkm/hr.ﻫ解答Cﻫ解析= = ＮB=150(rｐm) V=πDN=π×0．6×150=90π(ｍ/min)=5400π(ｍ/hr）=5.４π(km／hr)（）１0.一脚踏车之前后链轮齿数分别为６0齿与25齿,若前链轮每分钟10０转,则后轮之转速为每分钟多少转（A）24 (B)４2 （C)６0 (Ｄ）２40.ﻫ解答 D( )11．一链圈装置,原动轮NＡ=120ｒｐm，链圈平均速度为500ｆt/ｍin,则原动轮节径为若干ft (Ａ)10 (B）1.3 (C)414．27 (D)２0 ｆt．解答B解析V=DN 50０＝×D×120 D=1.3(ft)ﻫ( )1２．一链条的链节长度为15mm,若与其搭配之链轮的齿数为30齿,则链轮的节圆直径约为多少mm (sin6°＝0．１04５;cos６°=0.994５;ｓin12°＝０.２07９;cos１2°=0.９7８1) (A)72 (B)１43.5 (C)216 (D)２8７mm．解答Ｂ解析θ＝=6° D＝=143.5(ｍｍ)ﻫ（)1３. 一链节iｎ之链轮有36齿，则链轮节圆直径为(Ａ)2.9 （B)５.7(C)7．4 (D)9.６in.(已知cｏs5°=0.９96，sin5°=０.０87)解答A解析==5°Ｄ===２.9(ｉn)( )１4. 一链轮有30齿,则其链节半角为（Ａ)3° (B）6°（C)1２° (D）18°.解答Bﻫ解析===6°ﻫ（)１5．二平行轴间需要固定转速比,但轴间距离较大时,最佳的传动方式为(A)螺旋齿轮(Ｂ)链条（C)三角皮带（D)钢索.ﻫ解答Bﻫ( ）１6. 二个12齿及２4齿之链轮,利用9.42mm节距之滚子链作传动,二轴距250mm,则二链轮之直径各为(A)36,72（B)3８,76 (C)20,４0 (Ｄ)30,６0 (E)25，５０mｍ.ﻫ解答 A解析用近似算法P= 9．42= D１=３6(mm）９.4２= D２=７2(mｍ)ﻫ( ）17. 二链轮中心距离为180cｍ,链节长度为3cm，大小轮齿数分别为60齿及3０齿,此链条之节数应为若干节才适当(A)１37(B)1３８(C)１６5（D）16６节．ﻫ解答Dﻫ解析N＝==165.4≈1６6（节)ﻫ18．二链轮中心距离为1８０cm,链节长度为３ｃm,大小轮齿数分别为60齿及３0 ( )齿,此链条长度使用开口带之方式计算其长度,所得结果为(A)17６.4 (B）２６8.3 （C）365．8 (D）４96．2 ｃｍ．解答Dﻫ解析L=≈4９6.2（cm)ﻫ（)１9. 二链轮中心距离为１8０cm,链节长度为3cｍ，大小轮齿数分别为60齿及3０齿,则二轮之节径分别为(A)4８.4,１8.5（B)52．1,２4.６(C)５7.3,28．７(Ｄ)６１．9,32.5cm．ﻫ解答Ｃ解析3=DA≈57.3(ｃm) 3＝DB≈28.7(cm）ﻫ( ）２0. 二链轮中心轴之距离为18０ｃm,大小链轮之节圆直径分别为57ｃm及29cｍ,则链条之长度约为(A)49７(B）４77 （C）457 (Ｄ)４37 ｃm.解答Aﻫ解析链条长度之算法采用开口皮带长度的算法故L=≈49７(mｍ)(）21.下列何者不是链轮的传动特性（Ａ）转速比为定值(Ｂ)在相同速比下,链轮之外径比皮带轮大（C)有效挽力大,传动效率高(Ｄ）不适用在高速传动.ﻫ解答Bﻫ（)２2. 下列何者并非链条的主要功用(A)起重（B)输送(C)动力传送(Ｄ)连接机件.解答Dﻫ( )2３．下列何者是最常用之动力链条(A)滚子链(B)无声链(C)块状链(Ｄ)平环链.解答Ａﻫ( )２4. 下列何者属於动力传递链(A)平环链(B)无声链(C)勾节链(D)柱环链.ﻫ解答B( ）25.工业上常用之链条可分为三大类,即起重链,输送链及(A)动力链(B)环链(C）无声链(D)块状链.解答Aﻫ( )26．日字链之每一链环的中央均有一横柱,其功用为(A)增加链环之强度（B)作为悬挂重物用(C）方便串接(Ｄ)增加美观.ﻫ解答A（）27. 以速率而言,何种链传递速率最大(A)块状链(B)倒齿链（Ｃ）滚子链(D）栓接链.解答Ｂﻫ解析传递速率最大的为倒齿链.( )28. 平环链系由多个(Ａ)日字形(B)8字形（C)圆形（Ｄ)椭圆形的链环所组合而成. 解答Dﻫ( )29．平环链是属於(Ａ)起重链（Ｂ)搬运链(C)动力传送链(D）输送链.ﻫ解答Aﻫ（）3０．用於高速动力传动且不产生噪音与陡震之链条为(A)块状链(B)月牙链(C)滚子链(D)倒齿链.ﻫ解答Dﻫ()31.用链圈传达动力时(A)无紧边张力(B)传动效率低(C）有滑动发生(D)有效拉力等於紧边张力.ﻫ解答 D（）32.在动力链中,就传动速度的快慢而言，下列何者正确(A)无声链>滚子链>块状链(B）滚子链>无声链＞块状链（C)无声链＞块状链>滚子链(D)滚子链>无声链>块状链.解答A（)３3．有一动力链条之紧边张力为1500ｋg，平均速度每分钟1５m，则所传递之马力（PS)为(A)5 (B)6 (C）7 （D）８PS.解答A解析Ｐ=Ｆ×V=1500××=5(HP)ﻫ( )34.有一动力链传递10HＰ,平均速度每分1000ｆt，求出有效牵力,设其主动轮每分钟转数2０0rｐm,试求直径为多少(A)有效牵力P=3３0b，直径D ＝1.6ft (B)Ｐ=430b，D=２.6ｆｔ（Ｃ)P=５30b,Ｄ=2.6ft（Ｄ）P=43０ｂ,D=３ft．ﻫ解答Ａﻫ( ）35.有一传输链紧边张力为５00０b,平均速率66ft/min,则其传输马力为(Ａ）５(Ｂ）10 （C)15(D）20ＨP.ﻫ解答 B（)36．有一链轮的齿数为３0齿,节圆直径为300mm,则其链节长度约为多少(A)1.5７(Ｂ)3.14(Ｃ)15.7 （D)31.4 mm.解答Dﻫ解析P≈P＝=31.4（mm)ﻫ（）37. 有关链条传动之叙述,下列何者错误(A)转速比为定值(Ｂ)可作远距离之传动(C）在相同速比下,链轮之外径比皮带轮小（D)适合高速传动．解答Dﻫ( )38．有关链轮传动的叙述,下列何者错误(Ａ）有效挽力大(B）不受高温影响(C)速比正确（Ｄ)不受速度限制.解答Ｄﻫ( )３9. 利用链圈传动时（A）松边张力几乎等於0 (B)需有初张力(Ｃ）会有滑动产生(D）以上皆非.ﻫ解答Aﻫ（)４0. 使用链圈传动,若主动轴转速为１00rｐｍ,链圈平均速度为314ｆｔ/min，紧边张力为３30ｂ,则主动轮之节径为(Ａ)1 (B）2 (C)3.１４(D)6．28 ft.ﻫ解答A解析Ｖ=DN 314=．D.1０0 D=1(ft）ﻫ( ）４1. 为了使磨损均匀，链轮齿数最好为(A）奇数(B）偶数(C)奇数，偶数皆可(Ｄ)2５齿以下用奇数；25齿以上用偶数.ﻫ解答A（)42. 为防止工作时间过久，每一链节之长与链轮轮齿上的周节不能相合导致链条脱离链轮，应用（A）倒齿链（B)块状链(Ｃ)滚子链(D)柱环链.ﻫ解答A( )４３．为避免链条传动时产生摆动及噪音，可采行之方法中下列何者正确1．彻底给予润滑 2.改变链轮转速 3.变更轴间距离4．减少链轮齿数,加大链条规格5．利用拉紧轮,增加张力.（Ａ)１2４（B)14５(Ｃ)1235 （D）12３45.解答Cﻫ( )４4．若链圈之紧边张力为T1,松边张力为T２,节径为Ｄ(m),转速为Nｒpm,则链圈传动之功率为(A）（B) (C) (Ｄ）.解答Cﻫ()45．若链轮周节的半角为θ,且链节为P,则链轮的节圆直径为（Ａ)（B）(C) (D).ﻫ解答Ａ解析∵ｓin＝== ∴D=ﻫ( )4６. 栓接链和滚子链其节数(A）必须为偶数（B)必须为奇数(Ｃ)偶数,奇数都可以（D）若需采用偶数则应附偏位链板．ﻫ解答Aﻫ()47. 常用於起重机，吊车等机械上,做为起重用的链条是(Ａ)柱环链(B)栓接链(C)平环链(D)无声链.ﻫ解答C（)48. 欲使弦线作用减小,则（A)链轮速率需提高(B）链轮齿数尽量少(C)链轮直径加大(D）采用链节小之链轮.ﻫ解答Dﻫ( )49. 理想之二链轮的中心距离为链节的（A)10~30 (Ｂ)30~５０(C)50～70(D)70～9０倍.ﻫ解答B( ）50．通常动力链条每呎内有多少吋之拉长,即不能使用而必须更换新链条(Ａ)(Ｂ) （C) (D)．解答Cﻫ()５1．造成链轮传动速率不稳定及产生振动和噪音的主要原因为是（A)弦线作用(B）弧线作用(Ｃ）二轴距离较远(D）润滑不足.ﻫ解答A( )5２. 无声链之链条不易自链轮脱落的原因是（A)链条为刚性,不易拉长(B)链条之销子可调节链条长短(C）二链轮之中心距离随时可调整（D）链轮与链条为斜面接触,当长度增加时,链条与链轮之接触部分会渐远离链轮中心而自动调整长度.解答Ｄ( )53.无声链之链轮齿片,其齿形为(A)直线(B)圆弧（C）渐开线(D)摆线.ﻫ解答Cﻫ()５4.无声链传动之所以无声，系由於（Ａ）有消音器(B）无滑动发生(C)链轮较大（D)链轮较小．解答B()55．距离较远,而速度比仍需正确时,下列哪种传动方式最为有效(A)皮带(Ｂ)链条(C)绳索（Ｄ）齿轮.解答Bﻫ( )56．当二轮轴间距离较远,又需藉挠性物传达速比一定之运动，则可采用(A)绳轮(B）带轮(C）链轮(D)以上皆可．解答Ｃ( ）57．脚踏车上的链条是采用(Ａ)无声链（B)平环链(C)块状链(D)滚子链.解答D( )58. 脚踏车链轮,前齿轮60齿,后齿轮13齿，当前齿轮转速130rpm时,后齿轮转速为(Ａ)600 (B）100 (C)1３0(D)３90ｒpm.解答Ａ（）5９. 滚子链之链节愈长（A)效率愈高（B)愈不适合高速传动(C)传动马力愈大(D)有效挽力愈大.ﻫ解答 B( ）６0. 适用於传达高速动力之链为（A)勾链（B)平环链（C）柱环链(Ｄ)滚子链.ﻫ解答Dﻫ（)61. 适於高速度之动力传达所用之链为(A)套环链（B）柱环链（C）活勾链(Ｄ)滚子链.解答 D( )6２.适於搬运物品之链为(A)柱环链（Ｂ)滚子链(Ｃ)栓接链(Ｄ)套环链．解答Ｃ( )6３.机械传动设计上,如传动距离较远，且速比需正确,但工作环境湿度大及高温情况,应考虑下列何者较佳(A）齿轮系(B）皮带轮系(C)链条轮系（D)钢索轮系.ﻫ解答C ( ）６4．链之传动,速比正确（A)且无滑动发生(B）但易受温度变化影响(C)但易受湿气影响(Ｄ)但有效拉力比带轮小．ﻫ解答A( )6５. 链圈传动（A)是一种多边形传动,速比微有变化(B)是一种多边形传动,速比没有变化(C)是一种圆形传动，速比略有变化(D）是一种圆形传动,速比没有变化.解答A（)6６. 链圈传动的特性为(A)速比正确（B)转速比可达（C)不易损坏（D）可高速旋转．ﻫ解答 A(）６7．链圈传动时（A）松边张力近乎零（Ｂ)紧边张力近乎零（C)有效挽力近乎零(D)速比不正确．ﻫ解答A解析链条传动时,几乎没有松边张力.( ）68.链条不适合高速旋转,因为(Ａ)二轮速比不正确(B)有滑动现象（C)有振动现象(D）以上皆是.解答C（)６９.链条之弦线作用使链条产生振动与噪音,欲使弦线作用减小,下列何者不可行(A）链轮之速率需降低(Ｂ）链轮齿数尽量多(C)链轮直径加大(D)采用链节小,齿数多之链轮.解答C( )70.链条之弦线作用造成传动速率不稳定及产生振动和噪音，欲使弦线作用减小（甲)缩小节径（乙)链节加长(丙)增加齿数（丁)提高速率(戊）齿形变大.正确的为(A)甲乙丙(Ｂ)乙丙丁（Ｃ)甲丙(Ｄ)甲乙丙戊.ﻫ解答Ｃ解析弦线作用之ΔV=ｒ(１-cosθ)，故可采用(1)直径变小(２）齿数增加（θ变小，ｃosθ变大）(3)链节缩小(θ变小) （4）降低速率.ﻫ( ）７1. 链条之节数一般为偶数,则其链轮的齿数应采取（Ａ)奇数(B）偶数(C)50齿以上取偶数(Ｄ）奇数,偶数皆可．解答Aﻫ()７２. 链条是属於（A)刚体间接接触(B)挠性体间接接触(C）直接接触传动(Ｄ)以上皆非．ﻫ解答B（)７3．链条传动时,紧边张力为450ｋg,平均速度为1０m/ｍin，则可传送(A）0.5 (Ｂ)1(Ｃ)2 (D）4HP.解答B解析P＝F×V=450××=１(ＨP)( ）７4. 链条传动时,松边张力不可过大，且(A)紧边在下为佳（B)直径大的松边在下(C）松边在下为佳(D)没有一定.解答Cﻫ( )75. 链条传动时,链条在链轮上接触角需在(A）90°(Ｂ）100°（C)１２０°(D)150°以上．解答Ｃ解析链轮与皮带轮一样,接触角要在120°以上.()76.链节长度为1iｎ之链轮，其最高转速为若干ｒｐm （A)３０0 (B)450(C)６00 (D)9０0 rｐm.ﻫ解答 D解析N==＝900（ｒｐｍ)ﻫ( )７7. 链轮的转速比应保持（A）1:5 (B)３:7 （C)1：7 (Ｄ)5:12 以内.解答C( )78．链轮传送之功率与链条线速度成(A)正比(B)反比(Ｃ)平方成正比(D)平方成反比．解答A解析∵P＝Ｆ×Ｖ∴功率与链条线速度成正比.( )79. 链轮传动之转速比与(Ａ)齿数成正比,节径成反比(B)齿数成反比,节径成正比(C)齿数成反比,节径成反比(D）齿数成正比，节径成正比.ﻫ解答Cﻫ( ）80. 链轮传动时(A）轴心距离等於二轮节径和之半(B)轴心距离大於二轮节径和之半(C)轴心距离小於二轮节径和之半（D)轴心距离大於二轮节径差之半．解答B( )8１. 链轮传动时,其速度之变化随链条速率之增大而(A）愈大(B)愈小（Ｃ)不变(D）视齿数而定.ﻫ解答Aﻫ( )８2. 链轮传动时,其转速与链轮齿数成(A）正比(B）反比(C)平方成正比（D）平方成反比.ﻫ解答Ｂﻫ（)83. 链轮传动马力的大小,下列何者错误(A）与链轮转速成正比（B)与链轮直径成正比(C)与链条移动速度成正比（Ｄ）与链条长度成正比．ﻫ解答D()8４．链轮与链条的传动是属於(A）刚体中间联接传动(B)流体中间联接传动（Ｃ)挠性体中间联接传动(D)滑动接触传动．解答Ｃ（)8５. 下列有关链条之叙述,何者错误(A）链轮齿数一般不得少於２5齿(B)在相同速比下,链轮之外径比皮带轮大(Ｃ)不易受温度和湿气影响，故寿命较长(D)在高速运转下无法使用．解答Bﻫ( )86. 下列何者不是链条传动的优点（A)不受湿气及冷热之影响(B)无滑动现象且传动效率高(C)有效挽力较大(D)适合高速回转且传动速率稳定.ﻫ解答Dﻫ( )87.下列何者为最常用之动力链条(A）滚子链(B)无声链(C）块状链（D)平环链.ﻫ解答Ａﻫ( ）8８．用於速度高的动力传达所使用的链为(Ａ)块状链(Ｂ)钩链(C)无声链（Ｄ)滚子链.ﻫ解答Ｃﻫ（)89. 如欲得到匀滑的传动,链轮齿数不得少於（A)15 (B)2０（C)2５（Ｄ)30 齿．解答C()90. 有一对链轮,较小链轮的节圆直径为20cm，转速为30０rpm,其紧边张力为500N,若摩擦损失为２0％,试求此对链轮所传达之马力为（A)1.26 （Ｂ)1．57 （C)２(D)３.１４kW.ﻫ解答A解析由题中知,D=20cm＝0.２m,N=300rpm,F=5０0Ｎ,Ｓ=20%ﻫkW====1.５７（仟瓦)故此对链轮所传达之马力为１.57×(１－20%)=1．26（kW)()91．有关链轮链条传动特性,下列叙述何者较不正确(A)可较长距离,速比正确之传动(B)张力发生於松紧两侧，有效拉力较小(Ｃ)链条齿数过少,易发生摆动与噪音现象(D)链节须偶数,设计受限制．解答 B()９２.两链轮中心轴之距离为1８0cm，大小链轮之节圆直径分别为５7cｍ及２9cm，则链条之长度约为(A)4３７cm (B)4５7cｍ(C)4７７cｍ（D)4９7cｍ．解答D解析由题中知,C=１80ｃｍ，D=５7cm,ｄ=2９ｃmL=(Ｄ+ｄ）+2C＋=(５7+29)+２×１80+=496.1cmﻫ（）93.为避免链条传动时产生摆动及噪音，可采行之方法中,下列何者错误(A)彻底给予润滑(B)减少链轮齿数(C)改变链轮转速（D)变更轴间的距离.ﻫ解答B（)94.针对链条传动，下列何者为误（A)用於距离远的二轴间传动(Ｂ）转速比准确（Ｃ）适合於高速传动（D）传递大马力.解答C( )95.常用於船舶上之锚链,又称日字链的是（Ａ)滚子链(Ｂ)块状链(C)无声链(D）柱环链．解答Dﻫ解析柱环链又称为日字链．ﻫ()96．无声链在运转时安静无声，其齿片之齿形为（A)斜直边(B)圆弧形(C）抛物线(Ｄ)椭圆形.解答 A（)97. 无声链属於下列何种链条(Ａ)起重链（B)运送链（Ｃ)动力传达链（Ｄ)连接链.ﻫ解答C( )98.传动距离较远，速比又需正确应使用(A）皮带(B）绳索(C)齿轮(Ｄ)链条传动为最佳.解答D(）99.链齿外形曲线(A）下半部为圆形，上半部为渐开线(Ｂ）下半部渐开线,上半部圆形(C)下半部摆线,上半部圆形(D)下半部摆线,上半部渐开线．解答Ａﻫ二，填充题（格每格分共分)ﻫ1. 起重链可分为, 两种.解答(1）平环链,(2）柱环链2. 动力传达链中以最常用.解答滚子链3.运送链可分为,两种.解答(1）节链,（2)合环链４.动力传达链可分为,, 等三种,其中又称为倒齿链．解答(1）块状链,(2)滚子链,（３)无声链,(４)无声链5. 为使传动均匀，链轮齿数宜,链节宜，链轮齿数一般不得小於齿.解答(1)多，（2)短,(3）２５6．通常使用於脚踏车及机车之动力传达链为.解答滚子链ﻫ７．链齿外形曲线,上半部为,下半部为．ﻫ解答（1）渐开线,(2)半圆形8.为使磨损均匀，链条之节数须为,链轮轮齿为.解答(1）偶数，(２）奇数三,问答题(题每题分共分)1. 试述链条传动之优劣点.解答１．链条一般用於中距离之传达，其具有如下之优劣点. 优点:(1)无滑动现象,故转速比正确. (2)传动时,仅在紧边有张力,松边侧几近於零，故有效拉力大,传动效率高,且轴承受力较小，不易磨损.(3)不受潮湿，冷热之影响,仍可传达动力．（４)两轴距离远近，皆可适用. ２．劣点: (1）不适合高速回转,因速度快时,易生摆动及噪音. (２)传动速率不均匀,回转不稳定. (3)制造成本高,维护及安装较繁. (4)容易磨损．ﻫ2．试述链条之分类及其应用．ﻫ解答链条的种类很多，如按其功用可分为三大类. 1．起重链: (1)平环链,又称套环链．常用於吊车，起重机和挖泥机中．(２）柱环链,又称日字链.适用於船上之锚链及系留链．２.运送链: (1)钩节链,各节可以随时装上或拆下,以调节链的长度.适用於物品之运送. （２)合环链，又称闭锁销链.大都用於连续操作工厂之输送系统.３.动力传达链: (1）块状链．用於较低转速之动力传达. (２)滚子链.常用於脚踏车,机车及一般工厂之传送功率用．（３）无声链．又称倒齿链.常用於高速率的传动．３. 设有一动力链,大小轮之齿数分别为50齿及2５齿,若大轮每分钟回转40０次,试求小轮每分钟之回转数为若干解答Ｎ２=8０0ｒｐｍﻫ解析由题中知,Ｔ1=50齿,T2=25齿,N1=400rpm ＝∴N2=N1×=400×=８0０ｒpｍ。
