一般高层建筑总设计图纸说明中对钢筋的要求

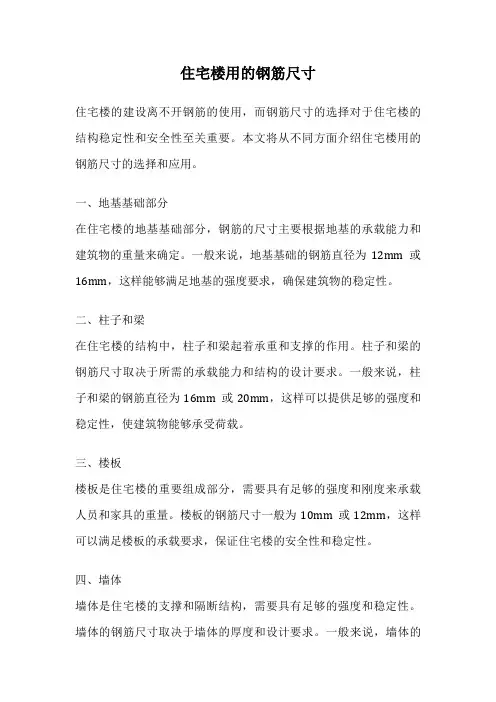

住宅楼用的钢筋尺寸
住宅楼用的钢筋尺寸住宅楼的建设离不开钢筋的使用，而钢筋尺寸的选择对于住宅楼的结构稳定性和安全性至关重要。
本文将从不同方面介绍住宅楼用的钢筋尺寸的选择和应用。
一、地基基础部分在住宅楼的地基基础部分，钢筋的尺寸主要根据地基的承载能力和建筑物的重量来确定。
一般来说，地基基础的钢筋直径为12mm或16mm，这样能够满足地基的强度要求，确保建筑物的稳定性。
二、柱子和梁在住宅楼的结构中，柱子和梁起着承重和支撑的作用。
柱子和梁的钢筋尺寸取决于所需的承载能力和结构的设计要求。
一般来说，柱子和梁的钢筋直径为16mm或20mm，这样可以提供足够的强度和稳定性，使建筑物能够承受荷载。
三、楼板楼板是住宅楼的重要组成部分，需要具有足够的强度和刚度来承载人员和家具的重量。
楼板的钢筋尺寸一般为10mm或12mm，这样可以满足楼板的承载要求，保证住宅楼的安全性和稳定性。
四、墙体墙体是住宅楼的支撑和隔断结构，需要具有足够的强度和稳定性。
墙体的钢筋尺寸取决于墙体的厚度和设计要求。
一般来说，墙体的钢筋直径为10mm或12mm，这样可以提供足够的支撑力和抗震性，确保住宅楼的结构稳定。
五、地下室和防水层在住宅楼的地下室和防水层中，钢筋的尺寸主要根据地下室的深度和使用要求来确定。
一般来说，地下室和防水层的钢筋直径为12mm或16mm，这样可以满足地下室的强度和防水要求，保证住宅楼的稳定性和耐久性。
住宅楼用的钢筋尺寸的选择和应用与建筑物的结构稳定性和安全性密切相关。
在设计和建设过程中，需要根据不同部位的需求和设计要求来确定钢筋的尺寸。
通过合理选择和应用钢筋尺寸，可以确保住宅楼的结构稳定，提高建筑物的安全性和耐久性。
结构施工图设计注意避免违反的几条规范条文
结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文：1.主体结构设计使用年限。
注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.5条（强条）。
2. 建筑抗震设防类别和建筑抗震设防烈度。
注：《建筑抗震设计规范》（GB50011-2010）第3.1.1条（强条）。
《建筑工程抗震设防分类标准》（GB50223-2008）第3.0.2条（强条）另：GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。
其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施，具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级，并根据抗震等级进行相关的抗震计算和采取相应的构造措施，但地震作用仍按原设防烈度相关参数计算。
对于特殊设防类建筑，除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外，同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
3.建筑结构安全等级和地基基础安全等级注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.8条和《建筑地基基础设计规范》（GB50007-2011）第3.0.5.5条（强条）。
4.地基基础设计等级或建筑桩基设计等级。
注：a.《建筑地基基础设计规范》（GB50007-2011）第3.0.1条，取值错误易造成违反第3.0.2条（强条）。
b.《建筑桩基设计规范》（JGJ 94-2008）第3.1.2条，取值错误造成违反第3.1.4条（强条）。
设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。
5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。
注：《地下工程防水技术规范》（GB50108-2008）第3.1.4（强条）和3.2.1条（强条）。
6.建筑±0.000标高所对应的绝对标高。

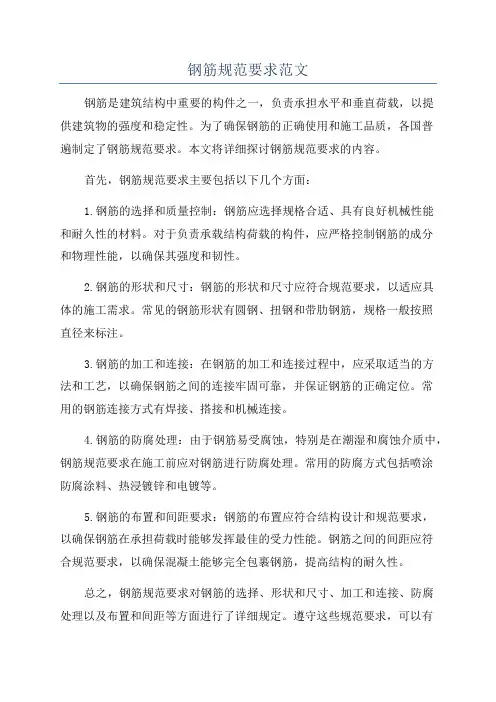

钢筋规范要求范文
钢筋规范要求范文钢筋是建筑结构中重要的构件之一，负责承担水平和垂直荷载，以提供建筑物的强度和稳定性。
为了确保钢筋的正确使用和施工品质，各国普遍制定了钢筋规范要求。
本文将详细探讨钢筋规范要求的内容。
首先，钢筋规范要求主要包括以下几个方面：1.钢筋的选择和质量控制：钢筋应选择规格合适、具有良好机械性能和耐久性的材料。
对于负责承载结构荷载的构件，应严格控制钢筋的成分和物理性能，以确保其强度和韧性。
2.钢筋的形状和尺寸：钢筋的形状和尺寸应符合规范要求，以适应具体的施工需求。
常见的钢筋形状有圆钢、扭钢和带肋钢筋，规格一般按照直径来标注。
3.钢筋的加工和连接：在钢筋的加工和连接过程中，应采取适当的方法和工艺，以确保钢筋之间的连接牢固可靠，并保证钢筋的正确定位。
常用的钢筋连接方式有焊接、搭接和机械连接。
4.钢筋的防腐处理：由于钢筋易受腐蚀，特别是在潮湿和腐蚀介质中，钢筋规范要求在施工前应对钢筋进行防腐处理。
常用的防腐方式包括喷涂防腐涂料、热浸镀锌和电镀等。
5.钢筋的布置和间距要求：钢筋的布置应符合结构设计和规范要求，以确保钢筋在承担荷载时能够发挥最佳的受力性能。
钢筋之间的间距应符合规范要求，以确保混凝土能够完全包裹钢筋，提高结构的耐久性。
总之，钢筋规范要求对钢筋的选择、形状和尺寸、加工和连接、防腐处理以及布置和间距等方面进行了详细规定。
遵守这些规范要求，可以有效地提高钢筋的使用质量和施工品质，确保建筑结构的安全性和耐久性。
对于建筑行业从业者来说，掌握并遵守钢筋规范要求是非常重要的。
同时，不断学习和更新钢筋规范要求，也有助于提高施工工艺和技术水平，推动建筑行业的可持续发展。
钢筋工程技术要点
钢筋工程技术要点钢筋工程技术是建筑工程中非常重要的一项技术，它涉及到钢筋的选择、加工、安装和检验等多个方面。
本文将详细介绍钢筋工程技术的要点，包括钢筋的分类、加工要求、安装规范和质量检验等内容。
一、钢筋的分类根据国家标准，钢筋可分为普通钢筋、高强度钢筋和预应力钢筋三种类型。
1. 普通钢筋：普通钢筋是最常用的一种钢筋，其牌号为HRB335、HRB400和HRB500等。
普通钢筋主要用于一般建筑结构和地下工程中。
2. 高强度钢筋：高强度钢筋的牌号为HRB400E、HRB500E等。
高强度钢筋具有更高的抗拉强度和抗震性能，适用于高层建筑和重要结构。
3. 预应力钢筋：预应力钢筋是经过预应力处理的钢筋，其牌号为HPB300、HPB400等。
预应力钢筋主要用于大跨度桥梁、高速公路和高铁等工程中。
二、钢筋的加工要求钢筋在加工过程中需要满足以下要求：1. 钢筋的加工应符合国家标准和工程设计要求，确保加工质量。
2. 钢筋的加工应采用机械化设备，确保加工精度和效率。
3. 钢筋的加工长度应根据设计要求进行裁剪，避免浪费和误差。
4. 钢筋的弯曲和焊接应符合相关标准，确保加工质量和连接强度。
三、钢筋的安装规范钢筋的安装是保证工程结构安全和稳定的关键环节，应按照以下规范进行：1. 钢筋的安装应根据设计图纸和施工方案进行，确保位置和间距的准确性。
2. 钢筋的连接应采用搭接、焊接或机械连接等方式，确保连接牢固可靠。
3. 钢筋的固定应采用钢筋扎捆或焊接等方式，确保固定牢固，不得出现脱落现象。
4. 钢筋的间距应符合设计要求，确保混凝土的浇筑质量和结构的承载能力。
5. 钢筋的保护层厚度应符合设计要求，确保钢筋不被腐蚀和损坏。
四、钢筋工程的质量检验钢筋工程的质量检验是确保工程质量的重要环节，应包括以下内容：1. 钢筋的外观质量检验：检查钢筋表面是否有明显的锈蚀、裂纹和变形等缺陷。
2. 钢筋的尺寸检验：测量钢筋的直径、长度和弯曲度等尺寸是否符合设计要求。
一般高层建筑总设计图纸说明中对钢筋的要求
总设计说明中对钢筋的要求一、前言1.钢材∶ 级为HPB235级钢筋，级为HRB335级钢筋，级为HRB400级钢筋；钢板及型钢均采用Q235钢。
抗震等级为一、二、三级框架结构和斜撑构件（含梯段），其纵向受力钢筋(普通钢筋)的抗拉强度实测值与屈服强度实测值的比值应≥；且钢筋的屈服强度实测值与强度标准值的比值应≤，且钢筋在最大拉力下的总伸长率实测值应≥9%。
焊条：E43xx用于HPB235级钢筋及Q235钢；E50xx用于HRB335,HRB400级钢筋。
钢筋的连接及锚固除注明外所有连续梁上部通长纵筋应于跨中连接,下部通长纵筋应于支座处连接。
柱、梁、墙主筋优先采用机械连接或焊接，焊接接头面积率应≤50％。
若采用搭接(d≤25mm)，梁板及墙类构件搭接接头面积率宜≤25％，搭接长度≥；柱(暗柱)类构件搭接接头面积≤50％,搭接长度≥；所有钢筋La均须≥250mm，其中La为钢筋的最小锚固长度。
所有接头均须按规范要求错开，机械连接或焊接接头间距须≥35d且≥500mm；搭接接头间距≥倍搭接长度。
柱(暗柱)钢筋接头最低点距柱端不宜小于柱截面长边尺寸，且宜在楼板面以上750mm处。
柱(暗柱)、梁的纵筋不应与箍筋、拉筋及预埋件等焊接。
除图上注明者外,钢筋的最小锚固长度Lａ采用如下表∶钢筋砼结构工程楼板：单向板底筋的分布筋和单向板、双向板支座负筋的分布筋.除图中注明者外均为6@200。
双向板底筋：短向筋放在底层，长向筋放在短向筋之上。
当板底与梁底平时，板底钢筋伸入梁内须弯折后置于梁下部第一排纵向钢筋之上。
对于配有双层钢筋网的板，均应设置10@1000X1000支撑筋。
短边跨度L≥4m的板，四角板底放置45°斜向筋（详下图二），且要求板跨中起拱L/400结构平面图中所标注板负筋长度均为梁或墙边起伸出长度，不包含直弯钩长度和梁或墙内锚固长度。
板底筋锚入支座（梁或墙）内5d并须伸过支座中心线，且最小锚固长度≥150mm。

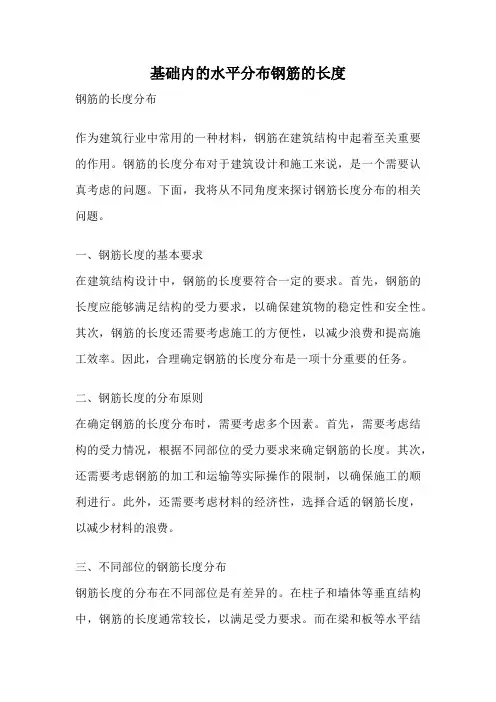

基础内的水平分布钢筋的长度
基础内的水平分布钢筋的长度钢筋的长度分布作为建筑行业中常用的一种材料，钢筋在建筑结构中起着至关重要的作用。
钢筋的长度分布对于建筑设计和施工来说，是一个需要认真考虑的问题。
下面，我将从不同角度来探讨钢筋长度分布的相关问题。
一、钢筋长度的基本要求在建筑结构设计中，钢筋的长度要符合一定的要求。
首先，钢筋的长度应能够满足结构的受力要求，以确保建筑物的稳定性和安全性。
其次，钢筋的长度还需要考虑施工的方便性，以减少浪费和提高施工效率。
因此，合理确定钢筋的长度分布是一项十分重要的任务。
二、钢筋长度的分布原则在确定钢筋的长度分布时，需要考虑多个因素。
首先，需要考虑结构的受力情况，根据不同部位的受力要求来确定钢筋的长度。
其次，还需要考虑钢筋的加工和运输等实际操作的限制，以确保施工的顺利进行。
此外，还需要考虑材料的经济性，选择合适的钢筋长度，以减少材料的浪费。
三、不同部位的钢筋长度分布钢筋长度的分布在不同部位是有差异的。
在柱子和墙体等垂直结构中，钢筋的长度通常较长，以满足受力要求。
而在梁和板等水平结构中，钢筋的长度相对较短，以适应结构的布局和施工的需要。
此外，还需要考虑梁柱节点等特殊部位的钢筋长度，以确保结构的连接和传力的可靠性。
四、钢筋长度的优化设计针对不同的建筑结构和工程需求，可以进行钢筋长度的优化设计。
通过合理的布置和连接方式，可以减少钢筋的使用量和长度，从而降低工程成本。
此外，还可以采用预制构件等先进的施工技术，以减少现场加工和浪费。
五、结语钢筋长度的分布是建筑结构设计和施工中的一个重要问题。
合理确定钢筋的长度分布，对于提高建筑物的安全性、施工效率和经济性都具有重要意义。
因此，在进行建筑设计和施工时，需要充分考虑钢筋长度的分布问题，以确保建筑物的质量和可持续发展。
全国各地建筑含钢量及钢筋含量指标
全国各地建筑含钢量及钢筋含量指标（参考）含钢量，又称单位面积钢筋含量，以工程中钢筋总量除以建筑面积得来。
含钢量和工程造价息息相关，其指标更是考核设计水平和成本控制的绩效。
相传万科的24层建筑含钢量仅仅为43.5kg/平方，其造价控制可见一斑。
下面是全国各地的含钢量，供大家参考。
1、北京某二十二层住宅楼全现浇剪力墙满堂基础，地下2层，地上22层，檐高62.6米，一类工程，钢筋88.78/平米。
2、30层左右的一般的就是80.00公斤/平米3、江苏扬州地区多层砖混住宅一般在30左右，多层框架一般在45左右，短肢剪力墙小高层住宅一般在60~70。
4、北京某工程地上三幢二十四和二十六层办公楼全现浇框架结构满堂基础，地下3层三幛连体带车库人防，地上24/26层，檐高76.8米一类工程，钢筋132.22/平米。
基础底板主楼厚度2000mm，其他1800~800厚5、乌鲁木齐市某高层住宅楼，剪力墙结构，地下一层，地上18层，筏板基础，檐高54.6米。
每平方米含钢量64.57公斤6、乌鲁木齐市某综合楼，框架结构，地下一层，地上九层，筏板基础，檐高42.9，有部分钢骨柱、钢绞线。
每平方米含钢量131.28公斤（含钢骨柱及钢绞线）。
施工期2005年至2007年。
该工程因业主要求的大开间和不设一片剪力墙的要求，含钢量交高。
7、乌鲁木齐市某地下车库，地下一层，框架结构，筏基加独立基础。
每平方米含钢量148.58公斤。
施工期2004年至2005年。
8、其实含钢量不能一概而论，不同的结构，甚至不同的设计人员设计出的含钢量都不相同，一般来说，广东多层厂房每平方米含钢量是70公斤9、山东济南某项目小高层（地上11层、地下1层，满堂基础，剪力墙结构）单方钢筋49KG，多层（砖混结构）单方钢筋29KG10、北京某工程地上二幢二十四和12层住宅楼及C1地下车库全现浇筏板基础，地下2层二幛连体带车库人防，钢筋132.22/平米。
基础底板厚度600~800厚。
钢筋的要求、及规范
本工程采用Ⅰ级钢筋(￠)，Ⅱ级钢筋（￠），Ⅱ级钢筋（￠），Ⅲ级钢筋（￠），钢筋最大直径为32。
（一）施工工艺1、钢筋制作钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。
施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。
凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。
（1）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。
（2）钢筋调直，可用机械或人工调直。
经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。
（3）钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。
（4）钢筋弯钩或弯曲：①钢筋弯钩。
形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。
钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。
钢筋弯心直径为2.5d，平直部分为3d。
钢筋弯钩增加长度的理论计算值：对转半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d。
②弯起钢筋。
中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。
③箍筋。
箍筋的末端应作弯钩，弯钩形式应符合设计要求。
箍筋调整，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内包尺寸而定。
④钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
a. 直钢筋下料长度=构件长度—保护层厚度+弯钩增加长度b. 弯起钢筋下料长度=直段长度+斜弯长度－弯曲调整值+弯钩增加长度c. 箍筋下料长度＝箍筋内周长＋箍筋调整值＋弯钩增加长度２、钢筋绑扎与安装：钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总设计说明中对钢筋的要求
一、前言
1.钢材∶ 级为HPB235级钢筋，级为HRB335级钢筋，级为HRB400级钢筋；钢板及型钢均采用Q235钢。
抗震等级为一、二、三级框架结构和斜撑构件（含梯段），其纵向受力钢筋(普通钢筋)的抗拉强度实测值与屈服强度实测值的比值应≥1.25；
且钢筋的屈服强度实测值与强度标准值的比值应≤1.30，且钢筋在最大拉力下的总伸长率实测值应≥9%。
2.焊条：E43xx用于HPB235级钢筋及Q235钢；E50xx用于HRB335,HRB400级钢筋。
二、钢筋的连接及锚固
1.除注明外所有连续梁上部通长纵筋应于跨中连接,下部通长纵筋应于支座处连接。
2.柱、梁、墙主筋优先采用机械连接或焊接，焊接接头面积率应≤50％。
若采用搭接(d≤25mm)，梁板及墙类构件搭接接头面积率宜≤25％，搭接长度≥1.2La；柱(暗柱)类构件搭接接头面积≤50％,搭接长度≥1.4La；所有钢筋La均须≥250mm，其中La为钢筋的最小锚固长度。
所有接头均须按规范要求错开，机械连接或焊接接头间距须≥35d且≥500mm；搭接接头间距≥1.3倍搭接长度。
柱(暗柱)钢筋接头最低点距柱端不宜小于柱截面长边尺寸，且宜在楼板面以上750mm处。
3.柱(暗柱)、梁的纵筋不应与箍筋、拉筋及预埋件等焊接。
4.除图上注明者外,钢筋的最小锚固长度Lａ采用如下表∶
三、钢筋砼结构工程
A、楼板：
1.单向板底筋的分布筋和单向板、双向板支座负筋的分布筋.除图中注明者外均为6@200。
2.双向板底筋：短向筋放在底层，长向筋放在短向筋之上。
当板底与梁底平时，板底钢筋伸入梁内须弯折后置于梁下部第一排纵向钢筋之上。
3.对于配有双层钢筋网的板，均应设置10@1000X1000支撑筋。
4.短边跨度L≥4m的板，四角板底放置45°斜向筋（详下图二），且要求板跨中起拱L/400
5.结构平面图中所标注板负筋长度均为梁或墙边起伸出长度，不包含直弯钩长度和梁或墙内锚固长度。
6.板底筋锚入支座（梁或墙）内5d并须伸过支座中心线，且最小锚固长度≥150mm。
负筋在梁或墙内的锚固应满足受拉钢筋最小锚固长度La。
7.外墙阳角转角处楼板板面附加筋按下图三设置。
8.楼板开洞除图中注明者外，当洞宽或直径小于300时，可不设洞边加强钢筋，板中钢筋绕过洞边不需切断。
当洞口尺寸大于300mm时，应设洞边附加筋，按平面图示出的要求施工。
当平面图未作交待时，一般按下图四要求，附加筋要求如下：洞口每侧各两根，其截面积不得小于被洞口截断之钢筋面积，且不小于212。
7.对于外露的现浇钢筋混凝土女儿墙、挂板、栏板、檐口等构件，当其水平直线12m时，应按下图五设置伸缩缝。
伸缩缝间距≤12m。
8.建筑施工图中有填充墙而结构未设梁处均在板底附加212，锚入两端的梁内.
9.需封堵的设备管道井在每层楼面处均预留双向6@150板底筋，待设备管道安置完毕，浇筑80厚C25砼。
12.楼板有高差处大样详见下图六(如平面图中无上部钢筋则不另加）。
B、梁、柱
1.本工程平面形状复杂的梁长均应以平面实际定位放样为准。
2.由于设备要求需要在梁上开洞或留设预埋件，应严格按照设计图纸的要求施工。
当设计图未作交待时，一般按下图七要求附加筋，浇灌砼前应仔细复核预留洞及预埋件是否符合要求
2.跨度≥4m的支承梁及跨度≥2m的悬臂梁，应按施工规范要求起拱。
3.主梁内在次梁作用处，箍筋应贯通布置，凡未在次梁两侧注明箍筋者，均在次梁两侧各设3组箍筋，箍筋肢数、直径同梁箍筋，间距50mm。
需设次梁吊筋时在梁配筋图中表示。
4.主次梁高度相同时，次梁的下部纵向钢筋应弯折置于主梁下部纵向钢筋之上。
5.当梁或连续梁一端与框架柱或剪力墙连接时，其纵筋必须按框架梁构造要求锚固，箍筋按框架梁构造要求加密。
6.当框架柱、剪力墙与梁、板的砼强度等级不同时，其接头处必须按相邻构件中砼强度等级最高的施工（具体做法详见于下面图八）。
C、钢筋砼墙
1.钢筋砼墙应沿高度分层浇灌、振捣，只允许留设水平施工缝，每次浇灌前必须将接缝处表面清扫干净，用水润湿，并刷纯水泥浆一道，确保接缝处砼接合良好。
除后浇带外不允许在墙体上留任何其它竖向施工缝。
2.钢筋砼墙上留洞除图中注明者外，当洞宽或直径小于300时，可不设洞边加强钢筋，钢筋绕过洞边不需切断；当洞宽或直径大于300小于800时，一般按下图九要求附加筋，且要求洞口加筋其截面积不得小于被洞口截断之钢筋面积。
3.钢筋砼墙上留洞及预埋件应与各专业进行仔细核对后方可施工，不得事后凿洞。
4.钢筋砼墙上拉结筋采用梅花型布置。
5.当伸缩缝两边为钢筋砼墙时，两边砼构件应分别浇灌，否则须严格保证垂直度。
6.填充墙墙高 4米时，在墙中部(或洞口顶部)沿墙通长设置一道拉梁，拉梁做法详03ZG003-1/36。
电梯井填充墙中部(一般要求≤2m或电梯安装图中预埋件埋置处，遇电梯门洞不设)通长设置圈梁一道。
圈梁高200(或预埋件高+50)宽度同墙宽(内配410、6@250箍筋)。
7.构造柱优先设置于外墙四角及内外墙交接处，电梯井、楼梯间填充墙应在角部设构造柱；砌体填充墙长>2倍层高(墙长>5m亦可)墙中部应加设构造柱；洞口宽度“3m时，若洞口侧边墙长>1m，洞口边加设构造柱。
构造柱截面：200x墙厚，内配412，6@200箍筋。
8.填充墙与柱(包括构造柱)及砼墙的连接面上沿高度方向留设26@500拉结筋。
其伸入柱及砼墙内200，伸入填充墙内1000，端部弯直钩。
具体详《中南标03ZG003》第36、37页。
