H3C模拟器使用教程

合集下载

H3C配置经典全面教程(

H3C配置经典全面教程(

H3C配置经典全面教程(H3C是一个以网络设备和解决方案为主要业务的公司,其产品广泛应用于企业、政府、运营商等领域。

本文将为大家介绍H3C配置的经典全面教程,希望可以帮助大家更好地了解和使用H3C产品。

首先,我们需要准备一台H3C设备,可以是交换机、路由器等等。

在开始配置之前,我们需要连接到设备的控制台端口,可以通过串口线连接到PC的串口接口或者使用一个转接线连接到PC的USB接口。

然后,我们需要使用一个串口终端工具,比如HyperTerminal或者SecureCRT等,来打开设备的控制台会话。

接下来,我们来进行H3C设备的基本配置。

第一步,进入用户视图。

在设备启动后,我们进入的是用户视图,默认情况下没有用户名和密码,直接按回车键进入用户视图。

第二步,设置设备的主机名和域名。

在用户视图下,我们可以使用以下命令来设置设备的主机名和域名:sysname 设备主机名domain 设备域名第三步,设置管理口IP地址。

在用户视图下,我们可以使用以下命令来设置设备的管理口IP地址:interface vlan-interface 管理口vlan接口号ip address 管理口IP地址管理口子网掩码第四步,配置SSH登录。

在用户视图下,我们可以使用以下命令来设置SSH登录:ssh authentication-type default password第五步,配置Telnet登录。

在用户视图下,我们可以使用以下命令来设置Telnet登录:telnet server enable第六步,配置管理密码。

在用户视图下,我们可以使用以下命令来设置设备的管理密码:user-interface vty 0 4authentication-mode schemeset authentication password cipher 用户密码第七步,保存配置并退出。

在用户视图下,我们可以使用以下命令将配置保存到设备的闪存中,并且退出设备的控制台会话:savequit通过以上步骤,我们完成了H3C设备的基本配置。

h3c模拟器使用方法2篇

h3c模拟器使用方法2篇

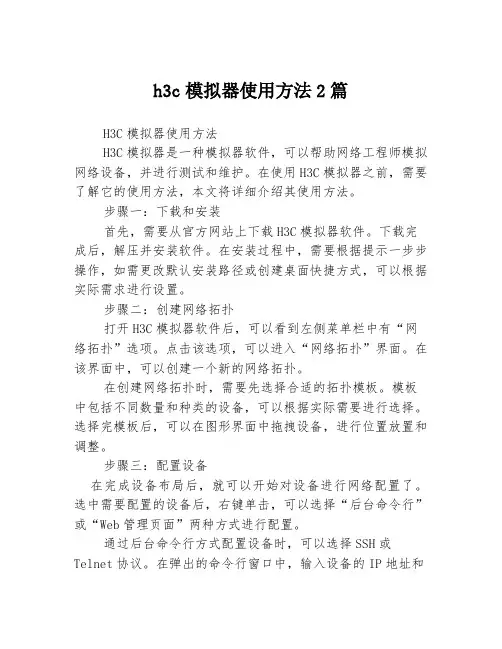

h3c模拟器使用方法2篇H3C模拟器使用方法H3C模拟器是一种模拟器软件,可以帮助网络工程师模拟网络设备,并进行测试和维护。

在使用H3C模拟器之前,需要了解它的使用方法,本文将详细介绍其使用方法。

步骤一:下载和安装首先,需要从官方网站上下载H3C模拟器软件。

下载完成后,解压并安装软件。

在安装过程中,需要根据提示一步步操作,如需更改默认安装路径或创建桌面快捷方式,可以根据实际需求进行设置。

步骤二:创建网络拓扑打开H3C模拟器软件后,可以看到左侧菜单栏中有“网络拓扑”选项。

点击该选项,可以进入“网络拓扑”界面。

在该界面中,可以创建一个新的网络拓扑。

在创建网络拓扑时,需要先选择合适的拓扑模板。

模板中包括不同数量和种类的设备,可以根据实际需要进行选择。

选择完模板后,可以在图形界面中拖拽设备,进行位置放置和调整。

步骤三:配置设备在完成设备布局后,就可以开始对设备进行网络配置了。

选中需要配置的设备后,右键单击,可以选择“后台命令行”或“Web管理页面”两种方式进行配置。

通过后台命令行方式配置设备时,可以选择SSH或Telnet协议。

在弹出的命令行窗口中,输入设备的IP地址和用户名密码,即可进入设备的CLI(命令行界面),进行各种命令行配置。

通过Web管理页面方式配置设备时,可以直接打开设备的管理界面,进行各种网页配置。

该方式相对于命令行方式更加直观、易用。

步骤四:保存和加载拓扑完成设备配置后,可以将整个拓扑保存在本地。

在“网络拓扑”界面中,选择“保存”选项,将拓扑保存到指定位置中。

下次打开H3C模拟器时,可以在“网络拓扑”界面中选择“加载”选项,载入之前保存的拓扑。

这样可以避免每次都重新搭建网络拓扑的过程,方便使用。

总结:通过上述步骤,可以轻松完成H3C模拟器的使用。

H3C模拟器是一款功能强大的网络模拟软件,通过使用它可以方便地模拟各种网络环境和场景,帮助网络工程师进行测试和维护。

如果您是一名网络工程师或者IT爱好者,不妨试试H3C模拟器,体验它带来的便利和乐趣。

H3C 模拟认证考试软件使用手册-地平线网络技术及应用训练中心

H3C 模拟认证考试软件使用手册-地平线网络技术及应用训练中心

H3C 模拟认证考试软件使用手册-地平线网络技术及应用训练中心以最新H3C H3CNE6.0(GB0-190)认证考试为例:认证考试软件安装第一步,单击此安装文件(GB0-190ChineseV2.01.rar),右键该文件,选择“解压到当前文件夹(X)”。

第二步,文件解压完毕后,双击“GB0-190ChineseV2.01.exe ”程序,点击“下一步”,继续“下一步”,“下一步”选择安装路径(根据您打算要安装目录进行选择)点击“Close”, 至此认证考试软件安装完毕。

第三步,打开“开始-程序-TestInside-GB0-190Chinese”路径,单击“GB0-190ChineseV2.01”。

认证考试软件主界面,主要包括“Optimize Exam Mode”、“”“Simulate Certification Exam Mode”、“Interactive Quiz Mode”三个大的选项。

Optimize Exam Mode :根据个人学习风格制定自己问题,来练习你容易出现错误的模拟练习题目。

Simulate Certification Exam Mode :模拟软件已定制完成的正式认证考试题目和时间。

Interactive Quiz Mode :对话交互模式,可以更加灵活测试你掌模拟认证知识熟练度。

点击工具栏“Option-User Profile“选项,可以输入你个人相关信息,比如姓名、邮箱等。

点击工具栏“Option-Exam Preferences “选项,可以设置模拟考试通过分数,考试时间等。

就搞定了。

点击“Start”,开始测试吧!哈哈!点击主页面“Simulate Certification Exam Mode “操作界面,仔细参数不再此描述了,相信大家很容易就搞定了。

点击“Start”,开始测试吧!哈哈!点击主页面“Interactive Quiz Mode“操作界面,仔细参数不再此描述了,相信大家很容易就搞定了。

H3C模拟器配置与运行详解

H3C模拟器配置与运行详解

一、构建拓扑结构:
1、启动《小辉H3C&华为模拟器兼容版》
2、按任意键,然后选择路由器数量
输入数量后,进入界面、
3.
4、分别选择【1】选项后进入路由器内存选择界面
键即可,接下来进入enter,按128内存选择,一般选择默认值,默认值为、5.
6、选择“自动生成文件”后进入路由器连接界面
回车即可,进入到终端路由选择1,选择”1起始设备为“、7.
8、通步骤七,选择2即可,进入链接口选择,这里选择串口
最后一步,进入了拓扑构建结束、
9.
10、选择q完成路由链接,进入成功界面
11、启动路由,路由启动的窗口千万不能关闭,否则导致最后链接不上。

G选择
二、配置路由器
1、运行SecureCRT_5.50
2、点击”quick connect”创建链接,hostname(主机名)设为:127.0.0.1,端口号为“2001”,把,否则无法运行。

telnet类型设置为protocol
2、配置好后连接图如下
,配置如图quick connect接下来链接第二台路由,点击、3.
最后就可以输入相应命令,进行实验了.。

H3C路由交换模拟器使用方法

H3C路由交换模拟器使用方法

H3C 路由器交换机模拟器下面就来介绍一下怎样用SecureCRT连接到H3C simware 模拟器进行H3C路由、交换的模拟练习。

H3C simware模拟软件版本wvrp 5.2a。

操作系统Windows XP,windows 7环境不行。

在使用H3C simware之前,要安装抓包工具,WinPcap 3.0。

必须是3.0的。

安装过P2P终结者的,都熟悉这个软件。

我这的H3C simware演示环境,一个文件夹下包括,代理程序CCAgent,模拟器simware,模拟软件wvrp3.0,wvrp5.2a。

抓包工具WinPcap3.01、先安装抓包工具WinPcap 3.0 1分钟左右。

2、双击CCAgent,运行代理程序。

工作路径可以选择,默认位置在所在的文件夹下。

如果【启动】按钮没有成灰色,可单击启动。

单击最小化。

点叉,就退出程序了。

3、双击simware,运行模拟器。

4、选择菜单栏的【设置】—>【设置执行文件路径】5、打开指定源应用程序,在【集中式:】下浏览文件夹找到wvrp5.2a。

点【OK】6、右键单击左窗格中SIMWARE列表,选择【添加路由器】7、添加成功后,右窗格中会显示新加路由器的属性。

默认显示名称(可更改)、主机名(即IP地址)、IP地址(可更改)、描述。

运行、停止、升级等按钮。

8、右击RT1,选择【添加Board】9、添加成功后,会显示插板的属性,console 端口号(2000),内存等。

10、右击board0,选择【添加接口】,可以添加多个接口。

接口编号从0号开始。

11、在右窗格的Type中,有多种接口类型,这里选择Ethernet。

Peer router 对端路由器,Peer interface 对端接口,用于两台路由器的连接,对应关系要一直,后面会讲到。

12、再添加一个接口,用于连接另一台路由器。

接口类型还是Ethernet。

13、右击SIMWARE列表,再添加一台路由器(RT2),添加board0(可看到RT2的board0的console Port号是2001),也让这台路由器有两个接口,接口类型也是Ethernet。

小辉H3c模拟器说明

小辉H3c模拟器说明

小辉H3C模拟器说明
1、一台路由最少内存120M,目前只能加ethernet和serial口,
ethernet可二层三层切换,用portsw开关。

2、交换机可以桥接到真机网卡。

3、 5.2a 的hardcfg.tcl中有个“SetMac 00 02” 5.5中不再使用,路由
器,以太口的MAC地址自动生成。

如果hardcfg.tcl中有这句则下面的接口无法启动。

4、为了方便大家同时使用华为、华三、思科模拟器,特别推出快
速转换工具。

注意:在使用本模拟器,请一定使用Winscap3.0版本
5、启动时三个错误行问题处理如图:
路由器起动完后telnet 登录。

Format flash: 第二次启动将正常。

6、Console接口telnet端口从2001——200N
7、WVRP5.5模拟华为设备,5.2a为H3C模拟器
8、本模拟器是由vrp5.5,vrp5.7,cen2004——2009版搭建,加以
优化,方便使用,本工具已经加密,不涉及任何商业行为,只为帮助学习H3C的朋友们
9、新增VPC功能,最大支持8台虚拟机,详细使用方法请查阅相
关资料
小辉网络:
QQ:406389881。

H3C模拟器实验1

H3C模拟器实验1

模拟器实验1一.实验需要设备与器材H3C路由器、H3C交换机、计算机、设备电缆、网线二.实验内容(1)根据拓扑图及网络物理连接表完成设备的连线(2)公司总部使用OSPF协议作为IGP以达到互通●总部采用OSPF多进程,RT2、RT3为边界路由器●RT2、RT3启用OSPF进程10,区域0;接入区域(SW1)启用OSPF进程20,区域0;●发布具体的网段和Loopback地址;在RT2与RT3间配置OSPF协议的简单明文验证,验证口令为123456;●在边界路由器的OSPF进程20中发布缺省路由(3)公司总部与分支机构间使用BGP协议●分支机构为AS200,总部为AS100;●总部内核心路由器、交换机建立全互连的IBGP连接;●LoopBack0路由必须通过network命令来发布,其他路由不受限制;●总部向分支机构发布缺省路由(4)设备与网络管理部署●为所有路由器设备开启SSH(Stelnet)服务端功能,对所有SSH用户采用password认证方式,用户名和密码为admin,密码为明文类型,用户角色为network-admin;●为所有三层交换机开启Telnet功能,对所有Telnet用户采用本地认证的方式。

创建本地用户,设定用户名和密码为admin的用户有3级命令权限,用户名和密码为000000的用户有1级命令权限。

密码为明文类型。

●为所有设备开启简单网络管理协议(SNMP)。

要求网管服务器通过SNMP v2c访问设备。

读团体字:public,写团体字:private。

三.实验步骤SW1RT1RT2RT3。

H3C 官方模拟器H3C Cloud Lab实验二十四 网络地址转换

H3C 官方模拟器H3C Cloud Lab实验二十四 网络地址转换

H3C 官方模拟器H3C Cloud Lab实验二十四:网络地址转换NAT拓扑图:一、实验要求1、理解网络地址转换的概念、作用及分类;2、熟练掌握几种常见的网络地址转换(Static NAT 、Basic NAT、NAPT、Easy IP);3、掌握NAT Server的应用场合及配置方法;二、网络测试,内网计算机无法访问外网三、几种NAT配置方法1、Static NAT在RT中作如下配置:[RT]nat static outbound 172.16.1.1 198.1.1.101 //静态地址转换内外地址绑定[RT]nat static outbound 172.16.1.2 198.1.1.102 //静态地址转换内外地址绑定[RT]int s1/0[RT-Serial1/0]nat static enable //接口开启nat static功能[RT-Serial1/0]quit用pc1ping198.1.1.2测试,连通![RT]dis nat static //查看静态地址转换信息Static NAT mappings:Totally 2 outbound static NAT mappings.IP-to-IP:Local IP : 172.16.1.1Global IP : 198.1.1.101Config status: ActiveIP-to-IP:Local IP : 172.16.1.2Global IP : 198.1.1.102Config status: ActiveInterfaces enabled with static NAT:Totally 1 interfaces enabled with static NAT.Interface: Serial1/0Config status: Active[RT]dis nat session verbose //查看转换会话详细信息Slot 0:Initiator:Source IP/port: 172.16.1.1/49920Destination IP/port: 198.1.1.2/2048DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: GigabitEthernet0/0Responder:Source IP/port: 198.1.1.2/49920Destination IP/port: 198.1.1.101/0DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: Serial1/0State: ICMP_REPL YApplication: OTHERStart time: 2015-05-26 10:38:04 TTL: 4sInitiator->Responder: 0 packets 0 bytes Responder->Initiator: 0 packets 0 bytes Total sessions found: 1[RT]2、Basic NAT在RT中先清除静态NAT配置:[RT]undo nat static outbound 172.16.1.1 //删除nat绑定[RT]undo nat static outbound 172.16.1.2 //删除nat绑定[RT]int s1/0[RT-Serial1/0]undo nat static enable //关闭nat static使能[RT-Serial1/0]作如下配置:[RT]acl basic 2000 //创建允许转换的地址范围[RT-acl-ipv4-basic-2000]rule permit source 172.16.1.0 0.0.0.255[RT-acl-ipv4-basic-2000]quit[RT]nat address-group 0 //创建外部地址池,将动态分配给内网主机使用[RT-address-group-0]address 198.1.1.11 198.1.1.20[RT-address-group-0]quit[RT]int s1/0[RT-Serial1/0]nat outbound ?INTEGER<2000-3999> Use an ACL to specify the addresses to be translated address-group Specify a NAT address groupds-lite-b4 Configure NAT for DS-Lite B4port-block-group Specify a NAT port block groupport-preserved Attempt to preserve the original source port number duringPATvpn-instance Specify a VPN instance<cr>[RT-Serial1/0]nat outbound 2000 address-group 0 ?no-pat Disable Port Address Translation (PAT)port-preserved Attempt to preserve the original source port number during PAT vpn-instance Specify a VPN instance<cr>[RT-Serial1/0]nat outbound 2000 address-group 0 no-pat //在端口上设置nat用pc1ping198.1.1.2测试,连通![RT]dis nat session verbose //查看nat会话详细信息Slot 0:Initiator:Source IP/port: 172.16.1.1/50688Destination IP/port: 198.1.1.2/2048DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: GigabitEthernet0/0Responder:Source IP/port: 198.1.1.2/50688Destination IP/port: 198.1.1.11/0DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: Serial1/0State: ICMP_REPL YApplication: OTHERStart time: 2015-05-26 10:56:06 TTL: 19sInitiator->Responder: 0 packets 0 bytes Responder->Initiator: 0 packets 0 bytesTotal sessions found: 1[RT]3、NAPT在RT中先清除Basic NAT配置:[RT]int s1/0[RT-Serial1/0]undo nat outbound 2000 //删除nat绑定[RT-Serial1/0]quit[RT]undo nat address-group 0//删除nat地址池,注意没有删除允许转换的内网地址[RT]作如下配置:[RT]nat address-group 0 //重新创建外部地址池,注意地址数量[RT-address-group-0]add 198.1.1.6 198.1.1.6[RT-address-group-0]quit[RT]int s1/0[RT-Serial1/0]nat outbound 2000 address-group 0 //注意与上例的区别[RT-Serial1/0]分别用pc1、pc2 ping198.1.1.2测试,均连通![RT]dis nat session verboseSlot 0:Initiator:Source IP/port: 172.16.1.2/46592Destination IP/port: 198.1.1.2/2048DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: GigabitEthernet0/0Responder:Source IP/port: 198.1.1.2/3Destination IP/port: 198.1.1.6/0DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: Serial1/0State: ICMP_REPL YApplication: OTHERStart time: 2015-05-26 11:12:50 TTL: 26sInitiator->Responder: 0 packets 0 bytesResponder->Initiator: 0 packets 0 bytesInitiator:Source IP/port: 172.16.1.1/51712Destination IP/port: 198.1.1.2/2048DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: GigabitEthernet0/0Responder:Source IP/port: 198.1.1.2/2Destination IP/port: 198.1.1.6/0DS-Lite tunnel peer: -VPN instance/VLAN ID/VLL ID: -/-/-Protocol: ICMP(1)Inbound interface: Serial1/0State: ICMP_REPL YApplication: OTHERStart time: 2015-05-26 11:12:39 TTL: 15sInitiator->Responder: 0 packets 0 bytesResponder->Initiator: 0 packets 0 bytesTotal sessions found: 2从上面红色的两条转换会话可以看出,pc1、pc2均转换为198.1.1.6地址。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、H3C模式器没有非常直观的图型界面
第一步:设计自己的网络实验拓扑
第二步:找到H3C模拟器文件夹:Logsure_wrvp5.2_H3C并打开,找到里面两个文件夹MN_ROUTER(纯路由器组网拓扑)/MN_SW(路由交换混合组网拓扑)
第三步:根据实验拓扑设计,打开MN_ROUTER文件夹,
第四步:进入路径\Logsure_wrvp5.2_H3C\MN_ROUTER\R
第五步:如果是第一次使用模拟器,需要安装WinPcap_3_0(后续使用无需安装)
在安装过程中出现如下对话框,选择no to all按钮
第六步:打开网络拓扑图topology
第七步:根据自己设计的网络拓扑在上图中进行截取R1—R2—R3
整理后的拓扑(把接口,设备名称标识清楚)
第八步:启动设备(启动实验拓扑中包含的设备:R1R2R3)
--看到上述提示后,表示运行结束,最小化即可
如果:
1-运行过程中卡住,将文件关闭,重新运行
2-运行中突然弹出对话窗口或模拟器闪退,重新安装WinPcap_3_0
第九步:模拟器运行完成后,最小化,找到文件夹SecureCRT并打开,寻找文件
SecureCRT.exe双击打开
默认路径点击确认
将复选框的勾点掉,选择yes
点击第一个按钮(红圈位置)
弹出链接对话框
在Session名称上单击鼠标右键,选择“新建会话”
弹出“新建会话向导”选择下面的复选框“创建会话时不使用本向导”,点击完成
telnet选项
进入telnet 选项,主机名为登陆目标的ip 地址,登陆模拟器时采用本地回环是址127.0.0.1,模拟器所有设备的地址都一样,根据模拟器的不用选择不同的端口器
H3C 模拟器端口对应
R1------------2001
R2------------2002
R3------------2003
R4------------2004R5------------2005R6------------2006R7------------2007R8------------2008R9------------2009R10-----------2010
R11------------2011
选中刚新建的连接,点击连接按钮(连接之前请确保模拟器或网络设备运行正常)。
