(表格)CJJ28-2014城镇供热管网工程施工及验收规范标准
CJJ28-2014城镇供热管网工程施工及验收规范
城镇供热管网工程施工及验收规范（CJJ28-2014）1 总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。
1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。
1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。
1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。
1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。
2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。
2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。
2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。
2．2 技术准备2.2.1工程开工前应进行设计交底。
2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。
2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。
2.2.4工程开工前应结合工程情况对施工人员进行技术培训。
2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。
2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
CJJ 28-2014 城镇供热管网工程施工验收规范
表格目录1、表A.0.2 隐蔽工程检查记录2、表A.0.6 基础/主体结构工程验收记录3、表A.0.8 支架、吊架安装调整记录4、表A.0.9 固定支架制作检查记录5、表A.0.13 阀门试验记录6、表A.0.15 焊工资格备案7、表A.0.16 焊缝表面检测报告8、表A.0.21 超声波检测报告9、表A.0.22 超声波检测报告（缺陷记录）10、表A.0.23 焊缝综合质量记录表11、表A.0.24 焊缝排位记录及示意图12、表A.0.25 固定支架安装检查记录13、表A.0.27 管道/设备保温施工检查记录14、表A.0.28 供热管道水压试验记录15、表A.0.29 设备强度/严密性试验记录16、表A.0.30 供热管网工程清洗检验记录17、表A.0.31 工程竣工验收鉴定书18、表A.0.34 供热管网工程竣工交接书19、开工报告表A.0.2 隐蔽工程检查记录表A.0.6 基础/主体结构工程验收记录表A.0.8 支架、吊架安装调整记录表A.0.9 固定支架制作检查记录表A.0.13 阀门试验记录表A.0.15 焊工资格备案表A.0.16 焊缝表面检测报告表A.0.21 超声波检测报告表A.0.22 超声波检测报告（缺陷记录）表A.0.23 焊缝综合质量记录表表A.0.24 焊缝排位记录及示意图表A.0.25 固定支架安装检查记录表A.0.27 管道/设备保温施工检查记录表A.0.28 供热管道水压试验记录表A.0.29 设备强度/严密性试验记录表A.0.30 供热管网工程清洗检验记录表A.0.31 工程竣工验收鉴定书表A.0.34 供热管网工程竣工交接书开工报告。
CJJ28-2014城镇供热管网工程施工及验收规范
CJJ28-2014城镇供热管网工程施工及验收规范城镇供热管网工程施工及验收规范（CJJ28-2014 ）1总贝V，保证工程质量，制定本规范。
1. 0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1工作压力小于或等于1.6MPa,介质温度小于或等于350C的蒸汽管网；2工作压力小于或等于2.5MPa,介质温度小于或等于200E的热水管网。
，并应制定相应的环境保护措施。
，应符合国家现行相关标准的规定。
，尚应符合国家现行有关标准的规定。
2施工准备2. 1 一般规定，确定项目组织机构及管理体系。
，并应经有关单位审批后方可组织施工。
，并应经专家论证。
，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.2技术准备，并应进行图纸会审和设计交底会。
，了解工程用地、现场地形、道路交通以及邻近的地上、地下建（构）筑物和各类管线等情况。
2. 3物资准备，且应有产品合格证明文件。
，并应组织进场检验，办理验收手续。
2. 4安全措施，并应经有关单位审批通过后方可进行施工。
，设置安全防护设施。
安全防护设施应可靠、完整，警示标志应醒目。
2.4.3施工现场夜间必须设置照明、警示灯和具有反光功能的警示标志。
，并应符合下列规定：1围挡高度不得小于1.8m；2护栏高度不得小于1.2m。
，作业人员应佩戴安全带（绳）1直梯高度不宜大于5m直梯踏步高度宜为300mm梯子净宽不宜小于400mm当直梯高度大于2m时应加设护笼；当直梯高度大于5m 时应加设休息平台，休息平台面积不宜小于1.5m2。
2斜梯的垂直高度不宜大于5m，宽度不宜小于700mm坡度不宜大于60°。
踏步高度不宜大于250mm宽度不宜小于250mm梯道临边一侧应设护栏，高度应为1.2m，立柱水平距离不宜大于2n,横杆间距应为500m叶600mm并应设置护网。
3梯子上端及梯脚应安置牢固，梯子上端应设置高度为1.0m?1.2m的扶手。
CJJ28_2014城镇供热管网工程施工与验收规范
城镇供热管网工程施工及验收规（CJJ28-2014）1 总则1.0.1为规城镇供热管网工程的施工及验收，保证工程质量，制定本规。
1．0.2本规适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。
1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。
1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。
1.0.5城镇供热管网工程施工及验收除应符合本规外，尚应符合国家现行有关标准的规定。
2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。
2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。
2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。
2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。
2．2 技术准备2.2.1工程开工前应进行设计交底。
2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。
2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。
2.2.4工程开工前应结合工程情况对施工人员进行技术培训。
2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。
2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
2．4 安全措施2.4.1施工前应编制安全技术措施方案和应急预案，并应经有关单位审批通过后方可进行施工。
CJJ28-2014城镇供热管网工程施工及验收规范
城镇供热管网工程施工及验收规范( CJJ28-2014 )1总贝V1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。
1. 0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1工作压力小于或等于1.6MPa,介质温度小于或等于350C的蒸汽管网；2工作压力小于或等于2.5MPa,介质温度小于或等于200E的热水管网。
1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。
1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。
1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2施工准备2. 1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。
2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。
2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。
2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。
2. 2技术准备2.2.1工程开工前应进行设计交底。
2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。
2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。
2.2.4工程开工前应结合工程情况对施工人员进行技术培训。
2. 3物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
CJJ28-2014城镇供热管网工程施工及验收规范
城镇供热管网工程施工及验收规范（CJJ28-2014）1 总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。
1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。
1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。
1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。
1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。
2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。
2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。
2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。
2．2 技术准备2.2.1工程开工前应进行设计交底。
2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。
2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。
2.2.4工程开工前应结合工程情况对施工人员进行技术培训。
2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。
2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
CJJ28-2014城镇供热管网工程施工及验收规范
城镇供热管网工程施工及验收规范（CJJ28-2014）1 总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。
1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。
1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。
1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。
1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。
2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。
2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。
2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。
2．2 技术准备2.2.1工程开工前应进行设计交底。
2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。
2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。
2.2.4工程开工前应结合工程情况对施工人员进行技术培训。
2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。
2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
城镇供热管网工程施工及验收规范CJJ28-2014
2施工准备-2.3物资准备
➢ 2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。 ➢ 2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
2施工准备-2.4安全措施
➢ 2.4.1施工前应编制安全技术措施方案和应急预案，并应经有关单位审批通过后方可 进行施工。 ➢ 2.4.2施工现场应根据作业对象及其特点和环境状况，设置安全防护设施。安全防护 设施应可靠、完整，警示标志应醒目。 ➢ 2.4.3施工现场夜间必须设置照明、警示灯和具有反光功能的警示标志。 ➢ 2.4.4施工现场宜采用封闭施工，并应符合下列规定： ➢ 1围挡高度不得小于1.8m； 2护栏高度不得小于1.2m。 ➢ 2.4.5高空作业应有可靠的防护设施，作业人员应佩戴安全带(绳)。
3工程测量-3.1一般规定
➢ 3.1.1工程测量应根据城镇平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高程资料， 确定管网施工线位和高程。 ➢ 3.1.2工程测量所用控制点的精度等级不应小于图根级。 ➢ 3.1.3当设计测量所用控制点的精度等级符合工程测量要求时，工程测量宜与设计测量使用同一测量系 统。 ➢ 3.1.4供热管线的中线桩和控制点宜采用极坐标放样、平移、距离交会、方向交会等方法定位，不宜采 用后方交会法定位。 ➢ 3.1.5控制点应设置在便于观测的稳固部位。 ➢ 3.1.6当新建管线与既有管线相接时，应先测量既有管线接口处的管线走向、管中坐标、管顶高程，新 建管线应与既有管线顺接。
3工程测量-3.3水准测量
➢ 3.3.2水准测量精度应符合下列规定： ➢ 2当水准测量跨越河流、深沟，且视距大于200m时，应采用跨河水准测量方法。跨河水准测量应观测两个 单测回，半测回中应观测两组，两测回间较差应符合下式的要求： ➢ 式中：R2——两测回间较差(mm)； ➢ L——视距(km)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

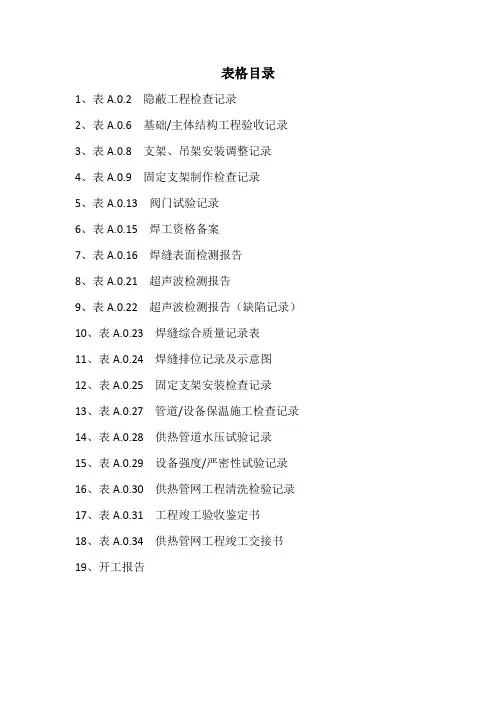

表格目录
1、表A.0.2 隐蔽工程检查记录
2、表A.0.6 基础/主体结构工程验收记录
3、表A.0.8 支架、吊架安装调整记录
4、表A.0.9 固定支架制作检查记录
5、表A.0.13 阀门试验记录
6、表A.0.15 焊工资格备案
7、表A.0.16 焊缝表面检测报告
8、表A.0.21 超声波检测报告
9、表A.0.22 超声波检测报告（缺陷记录）
10、表A.0.23 焊缝综合质量记录表
11、表A.0.24 焊缝排位记录及示意图
12、表A.0.25 固定支架安装检查记录
13、表A.0.27 管道/设备保温施工检查记录
14、表A.0.28 供热管道水压试验记录
15、表A.0.29 设备强度/严密性试验记录
16、表A.0.30 供热管网工程清洗检验记录
17、表A.0.31 工程竣工验收鉴定书
18、表A.0.34 供热管网工程竣工交接书
19、开工报告
表A.0.2 隐蔽工程检查记录
表A.0.6 基础/主体结构工程验收记录
表A.0.8 支架、吊架安装调整记录
表A.0.9 固定支架制作检查记录
表A.0.13 阀门试验记录
表A.0.15 焊工资格备案
表A.0.16 焊缝表面检测报告
表A.0.21 超声波检测报告
表A.0.22 超声波检测报告（缺陷记录）
表A.0.23 焊缝综合质量记录表
表A.0.24 焊缝排位记录及示意图
表A.0.25 固定支架安装检查记录
表A.0.27 管道/设备保温施工检查记录
表A.0.28 供热管道水压试验记录
表A.0.29 设备强度/严密性试验记录
表A.0.30 供热管网工程清洗检验记录
表A.0.31 工程竣工验收鉴定书
表A.0.34 供热管网工程竣工交接书
开工报告。
