4 安装数据配线架
1数据配线架安装基本要求 固定式配线架安装过程如下
① 将配线架固定到机柜合适位置，在配线架背面安装理线环。 ② 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑
扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环摆 放至配线架处。 ③ 根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用 压线钳、剪刀、斜口钳等工具剪断电缆。 ④ 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
➢ 水平布线最常用的方法是在天花板内布线。具体施工步骤如下： ① 确定布线路由； ②沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线
很重，为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑 物来支撑； ③以同一工作区信息点为一组，每组布放6根双绞线缆为宜； ④ 加标签。在箱上或放线记录表上写标识编号，在线缆的末端注上标 识编号； ⑤ 在离电信间最远的一端开始，拉到电信间。 ⑥ 将线缆整理进机柜。
1安装110配线架步骤（以安装25对大对数为例）
（3）25对线缆进行线序排线，首先进行主色分配（如图5-48所示），再按配色分 配（如5-49所示），标准物分配原则如下述：
通信电缆色谱排列： 线缆主色为：白、红、黑、黄、紫 线缆配色为：蓝、橙、绿、棕、灰 一组线缆为25对，以色带来分组，
一共有25组分别为: ①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰） ③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰） ⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
31
二、相关知识
（一）工具准备 1.线缆敷设工具 （1）线轴支架 （2）滑车 （3）牵引机 2 大对数端接工具
精选配线架的打线方法图例
1.超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2.接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
综合布线配线端接共43页文档
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
综合布线配线端接
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒Fra bibliotekEND

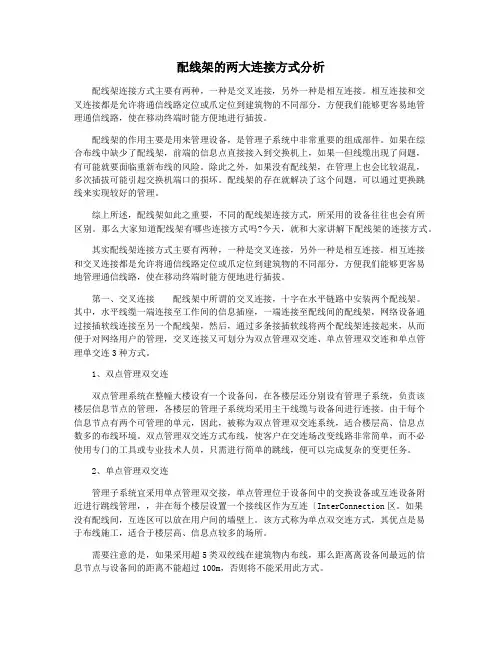

配线架的两大连接方式分析
配线架的两大连接方式分析配线架连接方式主要有两种，一种是交叉连接，另外一种是相互连接。
相互连接和交叉连接都是允许将通信线路定位或爪定位到建筑物的不同部分，方便我们能够更客易地管理通信线路，使在移动终端时能方便地进行插拔。
配线架的作用主要是用来管理设备，是管理子系统中非常重要的组成部件。
如果在综合布线中缺少了配线架，前端的信息点直接接入到交换机上，如果一但线缆出现了问题，有可能就要面临重新布线的风险。
除此之外，如果没有配线架，在管理上也会比较混乱，多次插拔可能引起交换机端口的损坏。
配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。
综上所述，配线架如此之重要，不同的配线架连接方式，所采用的设备往往也会有所区别。
那么大家知道配线架有哪些连接方式吗?今天，就和大家讲解下配线架的连接方式。
其实配线架连接方式主要有两种，一种是交叉连接，另外一种是相互连接。
相互连接和交叉连接都是允许将通信线路定位或爪定位到建筑物的不同部分，方便我们能够更客易地管理通信线路，使在移动终端时能方便地进行插拔。
第一、交叉连接配线架中所谓的交叉连接，十字在水平链路中安装两个配线架。
其中，水平线缆一端连接至工作间的信息插座，一端连接至配线间的配线架，网络设备通过接插软线连接至另一个配线架，然后，通过多条接插软线将两个配线架连接起来，从而便于对网络用户的管理，交叉连接又可划分为双点管理双交连、单点管理双交连和单点管理单交连3种方式。
1、双点管理双交连双点管理系统在整幢大楼设有一个设备问，在各楼层还分别设有管理子系统，负责该楼层信息节点的管理，各楼层的管理子系统均采用主干线缆与设备间进行连接。
由于每个信息节点有两个可管理的单元，因此，被称为双点管理双交连系统，适合楼层高、信息点数多的布线环境。
双点管理双交连方式布线，使客户在交连场改变线路非常简单，而不必使用专门的工具或专业技术人员，只需进行简单的跳线，便可以完成复杂的变更任务。
AMP单电子配线架演示
正常的相互连备网卡” 至 “面板插座” => 失败
手动连接
相互连接 (单配线架) + 手动连接 “交换机端口” 至 ”水平配线架端口” => 成 功
手动连接
关于AMPTRAC相互连接 (单配线架), 附加的PPT文件是我做的测试. 如果客户 可以接受一端跳线为手动连接, 链路仍然可以正确显示, 前提是:
? 手动连接的一端必须为 “交换机端口”至 ”水平配线架端口” ? 手动连接必须在终端设备连通前完成 ? “终端设备网卡”至 “面板插座”的连接不会马上被发现, 而是要通过
SNMP轮询. 轮询间隔可以在系统设定 ? “交换机端口”至 ”水平配线架端口”的跳线不会在 “虚拟配线间视图”
内显示
《总配线架操作》课件
发展趋势
总结词
随着技术的发展，总配线架将朝着更加智能化、自动化的方向发展。
详细描述
未来，总配线架将集成更多的智能管理功能，实现自动化的线路配置和管理。同 时，总配线架也将支持更多的通信协议和接口标准，满足不断发展的通信网络需 求。
05
总配线架操作实例
实例一：小型总配线架操作
总结词
简单、基础
详细描述
《总配线架操作》ppt课件
目录
• 总配线架介绍 • 总配线架操作流程 • 总配线架操作注意事项 • 总配线架在通信网络中的应用 • 总配线架操作实例
01
总配线架介绍
总配线架的定义
总配线架是一种用于管理和连接通信线路的设备，也称为MDF（Main Distribution Frame）。
它是一种集中式的配线系统，用于在通信网络中将各种通信线路进行汇集和组织。
遵循电源开关操作顺 序，避免突然断电或 来电造成设备损坏或 人员伤害。
操作人员应佩戴防护 眼镜、手套等个人防 护装备。
操作规范
严格按照总配线架的操作手册进 行操作，遵循正确的步骤和顺序
。
在进行插拔操作时，用力要均匀 ，避免用力过猛导致设备损坏。
定期检查总配线架的运行状态， 确保设备正常运转。
常见问题及解决方案
总配线架操作流程
操作前的准备
01
02
03
04
环境检查
确保工作区域整洁、无杂物， 符合安全标准。
工具准备
准备所需的操作工具，如螺丝 刀、钳子等。
知识储备
了解总配线架的基本结构和功 能，熟悉操作流程和注意事项
。
人员分工
明确团队成员的职责，确保操 作过程中的协调与配合。
《配线架端接》课件
替换测试
使用正常的线缆或接口 模块替换可能存在问题 的部分，以确定故障点
。
配线架端接故障的解决方案
重新端接
对于接触不良或线缆松动的故 障，可以重新进行端接，确保
连接牢固可靠。
更换元件
对于配线架内部损坏的元件， 如接口模块、连接器等，可以 更换为正常元件。
加长线缆
对于线缆长度不足的情况，可 以增加延长线缆，以满足实际 布线需求。
配线架端接的重要性
确保网络信号传输的稳定性和可靠性
配线架端接能够确保线缆的连接准确无误，避免信号传输过程中的干扰和丢失， 从而提高网络信号的稳定性和可靠性。
提高维护和管理效率
通过配线架端接，可以将线缆按照一定的规范和标准进行整理和标识，方便日后 的维护和管理，提高工作效率。
配线架端接的应用场景
商业楼宇
02
配线架端接的基本知识
配线架端接的原理
配线架端接的原理主要是通过精确的 机械配合和电气连接，将线缆与配线 架的接口进行可靠的连接，实现数据 或信号的传输。
在原理中，需要了解线缆的结构和特 性，以及配线架接口的规格和标准， 以确保连接的可靠性和兼容性。
配线架端接的步骤
配线架端接的步骤一般包括准备工具和材料、线缆整理、线缆切割、端子压接、 性能测试等。
确判断和选择合适的线缆。
环境检查
检查工作环境的整洁度和安全性 ，确保工作区域没有杂物和危险 物品，保证操作过程中的安全。
实际操作过程演示
线缆准备
根据需要端接的配线架端口数量，准备相应长度的线缆。 使用剥线器将线缆的外皮剥离，注意不要损伤内部的线芯 。
端接操作
将线芯按照颜色和顺序排列好，使用打线刀将线芯压接到 配线架的端口上。注意保持线芯的整齐和稳定，避免出现 松动或错位的情况。
配线架的打线方法图例
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
