消防系统工作原理
自动消防系统工作原理
自动消防系统工作原理
自动消防系统工作原理是通过一系列的传感器、控制器和执行器来实现的。
下面是一个常见的自动消防系统工作原理示意图：
1. 火灾探测：系统中安装了火灾探测器，可以使用烟雾传感器、热感应器等。
一旦火灾开始，探测器会感知到火灾信号。
2. 火警信号传输：一旦探测器发出火警信号，系统中的报警控制器会接收到信号，并进行处理。
报警控制器通常会设有声光报警装置，在火灾发生时发出警报以提醒人员撤离。
3. 自动灭火系统启动：在火警控制器接收到火警信号后，会启动自动灭火系统。
自动灭火系统通常包括消防泵、水源、管网和喷头或喷雾器等。
4. 水源供应：系统会将消防泵启动，将水源泵送到灭火管网中。
水源可以是自来水、水池或水箱等。
5. 管网输送：消防管网会将水源输送到相应的灭火区域。
管网通常是从建筑物的供水管网分离出来的，并且覆盖整个建筑物。
6. 喷头喷雾器启动：一旦水源到达灭火区域，响应的喷头或喷雾器会被启动，将水雾喷射到火灾部位。
7. 灭火控制：系统还可以同时启动其他灭火手段，如干粉灭火装置、气体灭火装置等，以根据不同的火灾情况进行灭火。
总体来说，自动消防系统通过快速探测火灾、自动启动灭火装置并输送灭火介质，可以及时有效地进行火灾处置，减轻火灾造成的损失并保护人员生命安全。
消火栓系统工作原理
消火栓系统工作原理
消火栓系统是一种用来扑灭火灾的设备，其工作原理可以概括为以下几个步骤：
1. 储水：消火栓系统一般会有一个储水设备，如水箱或水泵。
当系统接收到火警信号时，储水设备会开始工作，将水储存起来，以备后续使用。
2. 水流控制：消火栓系统还包括一系列阀门和控制器，用于控制水的流动。
当发生火灾时，控制器会打开相应的阀门，允许水流经过消火栓系统。
3. 喷水装置：消防栓系统一般会有多个喷头，安装在建筑物的关键区域，如楼梯间、走廊和大厅等。
当火灾发生时，消火栓系统会自动启动，并通过喷头将水喷射到火源处。
4. 压力控制：消火栓系统还有一个压力控制设备，用来确保水流的稳定和持续。
当水压过高或过低时，压力控制装置会通过自动调节水阀的开启度来控制水流的压力。
5. 报警系统：消火栓系统还会与火灾报警系统相连接。
当消火栓系统启动时，它会触发火灾报警系统，向人们发出火警信号，以便及时疏散。
总的来说，消火栓系统通过储水、控制水流、喷水装置和压力控制等步骤，以自动或手动的方式将水喷射到火源处，从而扑灭火灾。
消火栓系统工作原理
消火栓系统工作原理
消火栓系统是建筑消防设施的重要组成部分，其工作原理是通过水力将水源送至消火栓装置，为灭火提供水源。
具体工作过程如下：
1. 水源供应：消火栓系统通常接入城市供水管网或自备水源，在系统中设置主供水阀门。
当发生火灾时，主供水阀门打开，水源通过管道输送到消火栓装置。
2. 水泵增压：在消火栓系统中设置水泵，通过水泵对水源进行增压处理，确保水压达到灭火要求。
水泵可以根据需要进行手动或自动启动，保证系统稳定供水。
3. 消火栓装置：在建筑物内外设置不同类型的消火栓装置，如室内、室外地下消火栓、室外立式消火栓等。
这些消火栓装置通过管道与主供水管网连接，形成系统供水网络。
4. 操作灭火：当火灾发生时，消防人员打开消火栓装置的阀门，将水源引流到灭火器具（如消防水枪、水带）中，通过喷射水流进行灭火。
5. 控制阀门：消火栓系统中配备了各种控制阀门，如主供水阀门、分区控制阀门等。
这些阀门通过手动或自动控制来调节系统供水，确保水源灵活使用。
6. 监测与报警：消火栓系统通常配备有监测与报警装置，如水流监测器、压力传感器等。
这些装置可以实时监测水源供应情
况，探测火灾状态，并触发火警报警系统。
消火栓系统通过以上工作原理实现了对建筑物内外火灾的快速响应与灭火。
它为消防人员提供了可靠且灵活的灭火水源，是保障人身安全和减小财产损失的重要设施。
消防预作用系统工作原理
消防预作用系统工作原理
消防预作用系统是指一种在火灾初期用来增强喷淋系统工作效果的系统，其工作原理是通过以下步骤实现的：
1. 火灾检测：当火灾发生时，火灾探测器会检测到火焰或烟雾，然后发送信号给控制器。
2. 控制信号发出：控制器接收到火灾检测信号后，会发出控制信号，开启水泵和喷淋阀门。
3. 压力增加：当水泵启动后，水从储水罐或水源中提供给喷淋系统。
水流经预作用系统中的压力缓冲器，被加压后进入主喷头，此时水的压力已经达到了比正常使用时更高的水平。
4. 喷淋开始：水流经过前面的喷头时，被雾化为雾气，通过空气将这些微小的水滴扩散到更大的范围，形成一个强大的喷雾幕帘，有效将火源和周围的物品隔离开来，减少火灾蔓延的速度。
总之，消防预作用系统通过提高水压、雾化水花等方式，提高了消防喷淋系统的灭火效果，从而保证了火灾的初期得到尽快控制和熄灭。
消防系统的重要性及其工作原理
消防系统的重要性及其工作原理消防系统在现代社会中起着至关重要的作用，它是为了保护人们的生命安全和财产安全而设计的一套设备和系统。
消防系统的工作原理基于火灾的预防、探测、报警和灭火四个关键要素，并通过自动化和智能化技术的应用来提供全方位的火灾防控保障。
一、消防系统的重要性消防系统的重要性不言而喻。
首先，它可以及早发现火灾的征兆，提前采取措施进行火灾预防。
其次，消防系统可以在火灾发生后及时报警，迅速启动灭火装置，有效地控制火灾的蔓延。
最后，消防系统还能够为人员疏散提供指引和保护，保障人们的生命安全。
消防系统的重要性在各个领域都得到了充分的体现。
例如，在住宅小区中，消防系统可以监控每个房间、楼层的温度和烟雾情况，并在火灾发生时及时报警，防止火势蔓延给居民带来威胁。
在商业建筑中，消防系统不仅可以预防火灾，还可以减少火灾对商业活动的影响，保护商家的财产安全。
在工业生产中，消防系统可以对作业区域进行实时监控，及时发现潜在火灾风险，从而确保生产环境的安全稳定。
总之，消防系统的重要性不容忽视，它是保护人们生命和财产安全的必备设备。
二、消防系统的工作原理消防系统的工作原理包括火灾预防、火灾探测、火灾报警和灭火四个基本环节。
首先是火灾预防。
消防系统通过安装各种防火设施和设备，预防火灾事故的发生。
例如，在建筑物中安装防火门、防火墙和防火隔离带，以阻止火势的蔓延；在工厂中配置灭火器和消防栓，提供有效的灭火手段。
此外，对于高危行业和场所，还可以采用消防监控系统对火灾隐患进行实时监测和管理。
其次是火灾探测。
消防系统通过使用烟雾探测器、温度探测器等设备，实时监测火灾的征兆。
一旦探测到烟雾或升高的温度，系统将立即发出警报信号，通知相关人员注意火灾的可能发生。
第三是火灾报警。
消防系统通过声光报警器、紧急广播系统等设备，迅速发出警报信号，引起人们的注意和疏散。
同时，系统还会将火灾信息传输给消防服务中心或相关部门，以便他们能够及时展开灭火救援工作。

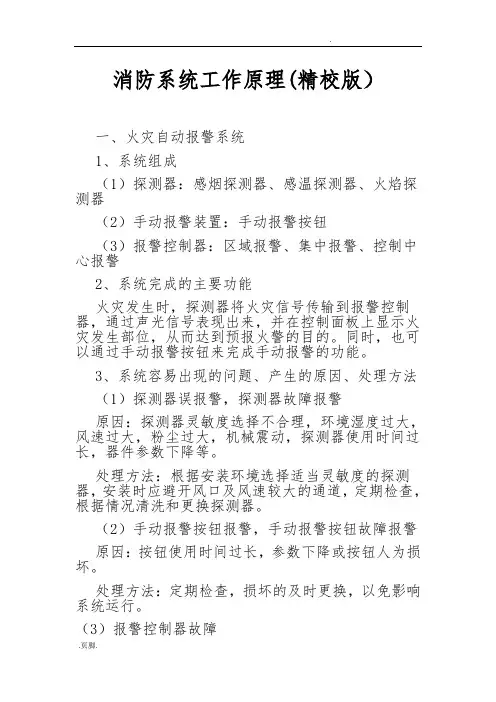

消防系统工作原理精校版
消防系统工作原理(精校版）一、火灾自动报警系统1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮（3）报警控制器：区域报警、集中报警、控制中心报警2、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。
同时，也可以通过手动报警按钮来完成手动报警的功能。
3、系统容易出现的问题、产生的原因、处理方法（1）探测器误报警，探测器故障报警原因：探测器灵敏度选择不合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等。
处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。
（2）手动报警按钮报警，手动报警按钮故障报警原因：按钮使用时间过长，参数下降或按钮人为损坏。
处理方法：定期检查，损坏的及时更换，以免影响系统运行。
（3）报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。
处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。
（4）线路故障：原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。
处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。
二、消火栓系统1、系统组成消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。
2、系统完成的主要功能消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。
当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。
3、系统容易出现的问题、产生的原因、处理方法（1）打开消火栓阀门无水原因：可能管道中有泄露点，使管道无水，且压力表损坏，稳压系统不起作用。
消防系统工作原理
消防系统工作原理一、引言消防系统是用来预防和控制火灾的一种设施，它有着重要的作用，可以及早发现火灾、迅速报警、启动灭火装置，从而保护人们的生命财产安全。
本文将介绍消防系统的工作原理，以帮助人们更好地了解消防系统的运作方式。
二、火灾探测消防系统的工作原理首先是通过火灾探测来发现火灾。
常见的火灾探测方法有烟雾探测、温度探测和火焰探测等。
烟雾探测器通过感知烟雾中微粒的浓度变化来判断是否有火灾发生。
温度探测器则能够感知周围温度的变化，当温度超过设定的阈值时，系统会发出警报。
火焰探测器则是通过感知火焰的辐射来判断是否有火灾发生。
三、报警系统当火灾探测器发现火灾信号后，消防系统会立即启动报警系统。
报警系统通常包括声光报警器和呼叫报警装置。
声光报警器通过发出高分贝的声音和闪烁的灯光来引起人们的注意，提醒他们火灾的发生。
呼叫报警装置则会自动拨打紧急电话，通知消防部门以及相关人员前来处理火灾。
四、灭火装置消防系统的工作原理中，灭火装置起着至关重要的作用。
常见的灭火装置有喷水灭火系统、气体灭火系统和泡沫灭火系统等。
喷水灭火系统通过喷射大量的水来降低火灾现场的温度，抑制火势的蔓延。
气体灭火系统则通过释放灭火剂，如二氧化碳、氮气等，将火灾现场的氧气浓度降低到无法支持燃烧的程度。
泡沫灭火系统则是通过喷射泡沫来隔离火源和燃料，以阻止火势的扩散。
五、自动控制系统消防系统的工作原理还包括自动控制系统。
自动控制系统可以根据火灾的情况自动调节灭火装置的开启和关闭。
它可以通过控制中心接收到的火灾信号，判断火灾的严重程度，并采取相应的措施。
例如，在火灾较小的情况下，系统可以通过自动喷水灭火来控制火势，而在火势较大的情况下，系统则可以启动气体灭火装置来进行灭火。
六、后续处理消防系统的工作原理还包括火灾后的处理。
一旦火灾得到控制，消防系统会发送信号给控制中心，表示火灾已经得到扑灭。
然后，消防系统会自动停止报警，但仍会保持监控状态，以防止火势重新燃起。
消防系统的工作原理
消防系统的工作原理
消防系统的工作原理是通过检测和报警设备、供水设备以及其他辅助设备的协同配合，达到有效检测和控制火灾的目的。
首先，消防系统通过火灾探测器或报警按钮等设备进行火灾的实时监测。
火灾探测器可以通过感应火焰、烟雾、温度变化等不同的信号，发出报警信号，以及传送火情信息至火灾控制室。
报警按钮则是人工报警的装置，当有人发现火灾时，按下按钮即可触发报警。
其次，消防泵、水池或水箱等供水设备负责向火灾现场提供必要的灭火用水。
一旦火灾报警信号触发，消防系统会将信号转发至相应的供水设备，并自动开启水泵，通过管道系统将水送至火灾现场，以满足灭火需求。
此外，消防系统还包括消防喷淋系统、灭火器、消防栓等辅助设备。
消防喷淋系统通常安装在各种场所的天花板上，一旦检测到火警信号，系统会启动，释放高压水雾或水流对火焰进行灭火。
灭火器则是常见的手持灭火器具，其内部装有灭火剂，可用于初期火灾扑救。
消防栓则是在灭火系统中的一部分，设置在建筑物内外，供消防车辆连接使用，提供更大流量的水源。
消防系统还可以与建筑物的排烟系统、火灾报警自动拨打电话系统等相连接，以便更好地控制和响应火灾情况。
总体来说，消防系统通过设备的联动与协调工作，实现对火灾
的实时监测、快速报警以及有效的灭火控制，以保护人员生命安全和财产不受火灾侵害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防系统工作原理一、火灾自动报警系统1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮（3）报警控制器：区域报警、集中报警、控制中心报警2、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。
同时，也可以通过手动报警按钮来完成手动报警的功能。
3、系统容易出现的问题、产生的原因、处理方法（1）探测器误报警，探测器故障报警原因：探测器灵敏度选择不合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等。
处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。
（2）手动报警按钮报警，手动报警按钮故障报警原因：按钮使用时间过长，参数下降或按钮人为损坏。
处理方法：定期检查，损坏的及时更换，以免影响系统运行。
（3）报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。
处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。
（4）线路故障：原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。
处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。
二、消火栓系统1、系统组成消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。
2、系统完成的主要功能消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。
当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。
3、系统容易出现的问题、产生的原因、处理方法（1）打开消火栓阀门无水原因：可能管道中有泄露点，使管道无水，且压力表损坏，稳压系统不起作用。
处理方法：检查泄露点，压力表，修复或安上稳压装置，使管道有水。
（2）按下手动按钮，不能联动启动消防泵原因：手动按钮接线松动，按钮本身损坏，联动控制柜本身故障，消防泵启动柜故障或接线松动，消防泵本身故障。
处理方法：检查各设备接线、设备本身器件，检查泵本身电气、机构部分有无故障并进行排除。
三、自动喷水灭火系统1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。
2、系统完成的主要功能系统处于正常工作状态时，管道内有一定压力的水，当有火灾发生时，火场温度达到闭式喷头的温度时，玻璃泡破碎，喷头出水，管道中的水由静态变为动态，水流指示器动作，信号传输到消防控制中心的消防控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵为管道供水，完成系统的灭火功能。
3、系统容易出现的问题、产生的原因、处理方法（1）稳压装置频繁启动原因：主要为湿式报警装置前端有泄露，还会有水暖件或连接处泄露，闭式喷头泄露，末端泄放装置没有关好。
处理方法：检查各水暖件、喷头和末端泄放装置，找出泄露点进行处理。
（2）水流指示器在水流动作后不报信号原因：除电气线路及端子压线问题外，主要是水流指示器本身问题，包括浆片不动、浆片损坏，微动开关损坏、干簧点触点烧毁，永久性磁铁不起作用。
处理方法：检查浆片是否损坏或塞死不动，检查永久性磁铁、干簧管等器件。
（3）喷头动作后或末端泄放装置打开，联动泵后前端管道无水原因：主要为湿式报警装置的蝶阀不动作，湿式报警装置不能将水送到前端管道。
处理方法：检查湿式报警装置，主要是蝶阀，直到灵活翻转，再检查湿式装置的其他部件。
（4）联动信号发出，喷淋泵不动作原因：可能控制装置及消防泵启动柜连线松动或器件失灵，也可能是喷淋泵本身机械故障。
处理方法：检查各连线及水泵本身。
四、防排烟系统1、系统组成排烟阀、手动控制装置、排烟机、防排烟控制柜2、系统完成的主要功能火灾发生时，防排烟控制柜接到火灾信号，发出打开排烟机的指令，火灾区开始排烟，也可人为地通过手动控制装置进行人工操作，完成排烟功能。
3、系统容易出现的问题、产生的原因、处理方法（1）排烟阀打不开原因：排烟阀控制机械失灵，电磁铁不动作或机械锈蚀引起排烟阀打不开处理方法：经常检查操作机构是否锈蚀，是否有卡住的现象，检查电磁铁是否工作正常。
（2）排烟阀手动打不开原因：手动控制装置卡死或拉筋线松动。
处理方法：检查手动操作机构。
（3）排烟机不启动原因：排烟机控制系统器件失灵或连线松动，机械故障。
处理方法：检查机械系统及控制部分各器件系统连线等。
五、防火卷帘门系统1、系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜2、系统完成的主要功能在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到1.8m的位置（特殊部位的卷帘门也可一降到底），如果感温探测器报警，卷帘门才降到底。
3、系统容易出现的问题、产生的原因、处理方法（1）防火卷帘门不能上升下降原因：可能为电源故障、电机故障或门本身卡住。
处理方法：检查主电、控制电源及电机，检查门本身。
（2）防火卷帘门有上升无下降或有下降无上升原因：下降或上升按钮问题，接触器触头及线圈问题，限位开关问题，接触器联锁常闭触点问题。
处理方法：检查下降或上升按钮，下降或上升接触器触头开关及线圈，查限位开关，查下降或上升接触器联锁常闭触点（3）在控制中心无法联动防火卷帘门原因；控制中心控制装置本身故障，控制模块故障，联动传输线路故障处理方法：检查控制中心控制装置本身，检查控制模块，检查传输线路六、消防事故广播及对讲系统1、系统组成扩音机、扬声器、切换模块、消防广播控制柜2、系统完成的主要功能当消防值班人员得到火情后，可以通过电话与各防火分区通话了解火灾情况，用以处理火灾事故，也可通过广播及时通知有关人员采取相应措施，进行疏散。
3、系统容易出现的问题、产生的原因、处理方法（1）广播无声原因：一般为扩音机无输出处理方法：检查扩音机本身（2）个别部位广播无声原因：扬声器有损坏或连线松动。
处理方法：检查扬声器及接线（3）不能强制切换到事故广播原因：一般为切换模块的继电器不动作引起处理方法：检查继电器线圈及触点（4）无法实现分层广播原因：分层广播切换装置故障处理方法：检查切换装置及接线（5）对讲电话不能正常通话原因：对讲电话本身故障，对讲电话插孔接线松动或线路损坏。
处理方法：检查对讲电话及插孔本身，检查线路。
湿式报警阀工作原理湿式报警阀工作原理是依靠管网系统侧水压升降来实现的。
要保证报警阀的使用，并延长寿命，掌握湿式报警阀工作原理十分必要。
下面，世界工厂泵阀网就为大家详细介绍湿式报警阀工作原理及日常维护注意事项。
湿式报警阀报警阀是湿式灭火系统中的供水控制阀。
它使水单向流动，并在一定的流量下报警。
湿式报警阀工作原理 在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。
当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。
湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。
需要进行试报警时，拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。
此时打开试报警控制球阀即可进行报警试验。
试验后立即将两个控制球阀恢复至原来状态。
采用湿式报警阀的湿式灭火系统，必须安装在环境温度不低于4℃的建筑内，以免其因结冰而失去消防功能。
湿式报警阀的标准配置包括：压力表、延迟器、压力开关、水力警铃，以及必要的管件和阀门。
湿式报警阀日常维护注意事项： 1、检查阀瓣上橡胶垫片的密封面，清除附着在橡胶密封垫上的污物和异物;如有磨损或损坏，应及时更换。
2、半年检查一次流动水压，检查时打开放水阀，警铃发出报警声响，此时，压力表所显示的压力值不应明显下降，如果下降较为显著，应检查闸阀是否堵塞或未开最大;如果压力表所显示的压力下降比较明显，且警铃不报警，应检查湿式报警止回阀的阀瓣启动是否正常。
3、应半月检查一次警铃转动是否正常，检查时打开放水阀，报警阀瓣因水压差而自动打开，水流入延迟器经20-30秒后，警铃发出报警声响。
如果警铃不发出响声，应检查整个警铃管道，排除其水垢、泥沙及污物，使水流畅通，防止报警失灵。
若警铃校验旋塞关闭后，警铃仍发声，则应检查校验旋塞是否关紧、在报警阀的环形水槽上是否积聚了障碍物、报警阀瓣下的橡胶是否老化或皱褶。
对这些故障应及时排除。
4、每年应检查一次密封件和阀座环形槽，清除污物或异物;如有破损，应以备件更换。
5、根据消防用水的水质情况，定期打开过滤器上排污口，清理脏物。
6、日常注意消防水池的水位及水压和相应阀门所处状态是否符合规范要求。
湿式报警阀误报警的处理： 发现误报警时，可检查整个管网是否漏水，检查延迟器溢出孔是否堵塞或排水不畅。
打开泄放试验阀可排空系统内积水或检验供水管网是否堵塞。
检查湿式报警阀阀瓣组件与阀座之间是否密封不严，使大量的水进入延迟器。
检查管网中的喷头是否因意外原因导致将释放机构启动。
查出误报警原因后，应及时处理，以确保系统任何时候都处于良好的备用状态。
水流指示器的结构和工作原理水流指标器；安装；调试水流指示器是自动喷水灭火系统中的重要组件，一般安装在系统各分区的配水干管上，是一种将水流信号转换成电信号的报警装置。
通常水流指示器的报警信号被送到报警器或控制中心，显示喷头喷水的区域，对系统实施监控，起报警的作用。
在个别小型的单独自动喷水灭火系统中，也有水流指示器和逆止阀代替湿式报警阀的，用水流指示器的电气开关直接导通电警铃报警，发现问题最多也是施工单位最头痛的是水流指示器安装调试达不到要求。
本文就此问题作一些技术和实际操作方面的探讨。
1 水流指示器的结构和工作原理水流指示器由膜片组件、调节螺钉、延迟电路、微动开关及连接部件等组成。
按叶片形状可分为板式和浆式两种，板式叶片多采用橡胶材料，面积相对较大，灵敏度较高；浆式叶片则多采用薄铜片。
按连接方式分为插入式和管式。
插入式水流指示器的连接部件多为法兰底座，具体结构见图1，安装时法兰底座焊接在配水干管相应位置的开口处，有一种美国马鞍式水流指示器也属插入式连接方式，其连接部件为鞍座；管式连接部件为一小段和水流指示器连为一体的干管，一般小通径采用螺纹连接，大通径则采用法兰连接。
我国现普遍采用的是桨式叶片型插入式水流指示器，当湿式报警阀灭火系统中的某区发生火警使洒水喷头感温玻璃球胀破后开启灭火，配水管中水流推动叶片通过膜片组件使微动开关闭合，导通有关电路，一般都装有延迟功能确定水流有效后给出水流信号，传至报警控制器显示出该分区火警信号。
