双层通风玻璃幕墙热工性能模拟分析
双层幕墙热气流流体动力学热工模拟

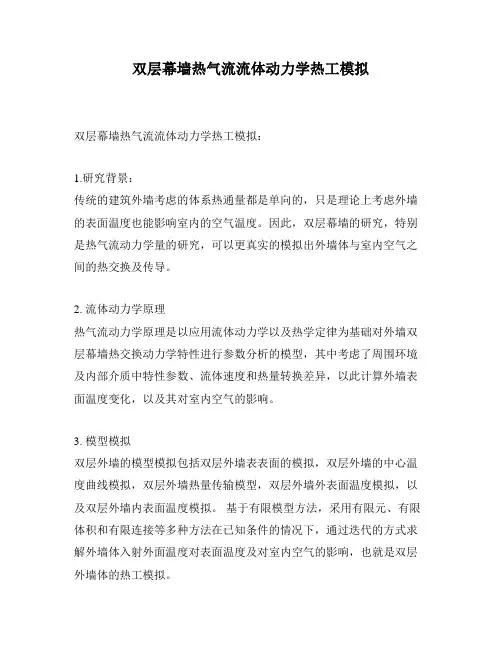

双层幕墙热气流流体动力学热工模拟双层幕墙热气流流体动力学热工模拟：1.研究背景：传统的建筑外墙考虑的体系热通量都是单向的，只是理论上考虑外墙的表面温度也能影响室内的空气温度。
因此，双层幕墙的研究，特别是热气流动力学量的研究，可以更真实的模拟出外墙体与室内空气之间的热交换及传导。
2. 流体动力学原理热气流动力学原理是以应用流体动力学以及热学定律为基础对外墙双层幕墙热交换动力学特性进行参数分析的模型，其中考虑了周围环境及内部介质中特性参数、流体速度和热量转换差异，以此计算外墙表面温度变化，以及其对室内空气的影响。
3. 模型模拟双层外墙的模型模拟包括双层外墙表表面的模拟，双层外墙的中心温度曲线模拟，双层外墙热量传输模型，双层外墙外表面温度模拟，以及双层外墙内表面温度模拟。
基于有限模型方法，采用有限元、有限体积和有限连接等多种方法在已知条件的情况下，通过迭代的方式求解外墙体入射外面温度对表面温度及对室内空气的影响，也就是双层外墙体的热工模拟。
4. 实验研究利用双层外墙的热工模拟，广泛运用于各种工程结构的研究，比如气温和湿度实验，热岛实验，太阳能实验，地热实验以及热工数值模拟实验等。
采用双层外墙热工模拟对不同时间及天气恒温实验进行分析，研究了内层空气温度、外层进射太阳辐射，以及外层表面温度分布特性等，取得了较理想的结果。
5. 结论当外层外表面温度及室内环境中的热量参数保持相对稳定而外层受到不断变化的太阳辐射激发后，双层外墙实验结果表明，外墙的热工模拟可以准确的模拟出外墙热交换的参数，反映出外墙表面及室内空气温度特性，并且，也获得了较理想的控制效果，从而为室内环境的恒温控制提供了一种有效的手段和模型。
外呼吸式双层玻璃幕墙模拟分析
外呼吸式双层玻璃幕墙模拟分析河北工业大学能源与环境学院金凤云 孙春华 夏国强双层玻璃幕墙最早出现在欧洲，其结构形式为在原有玻璃幕墙的外面再加一层玻璃幕墙，中间形成通风通道，同时在外层幕墙上设置进风口和出风口。
根据空气流动方式的不同，双层幕墙又分为外呼吸式和内呼吸式两种。
夏季，利用内外层幕墙之间形成通风通道的烟囱效应和自然通风，带走通道间的热量，降低内层幕墙外表面温度，达到降低房间温度的作用，此种通风方式即为外呼吸式。
冬季则关闭通风口，形成温室效应，提高保温效果降低取暖能耗，此种方式称为内呼吸式。
【1】、【2】近年来，随着我国对建筑节能问题的日益关注，双层玻璃幕墙在我国应用越来越广泛。
一些专业技术人员也开始对双层幕墙在实验研究【3】、【4】、理论分析【5】、【6】、计算模拟方面【7】、【8】做了相关的研究。
本文针对某办公建筑的外呼吸式双层玻璃幕墙采用AIRPAK 软件进行模拟。
比较了自然通风和机械通风两种情况下的流场与温度场，模拟结果显示自然通风时幕墙内空气形成烟囱效应，可以达到降温效果。
并在机械通风条件下外层幕墙上进、出风口位置变化时的五种不同形式进行模拟分析。
1 计算模型幕墙模型高4.2米，宽3.6米，双层幕墙间距为0.55米，内外层均采用钢化玻璃。
进风口距地面0.4米，出风口距顶棚高度也为0.4米，进、出风口均通长设置，其高度也为0.4米。
为简化计算，内层幕墙表面温度与室内温度一致，按等温边界26℃考虑。
外层幕墙考虑到太阳辐射及透过外层钢化玻璃的透射比，太阳辐射强度按300W/m 2考虑【9】，进风口温度与室外温度一致，取为33.4℃。
机械通风时，通风机设置于出风口。
除内外层幕外其它边界均按绝热计算【10】。
如图1所示。
2 模拟计算结果及分析为了分析夏季外呼吸式幕墙的通风工况，以下主要对不同进出口风速，不同的进出风口布置形式进行模拟分析。
2.1自然通风【11】、【12】在此种工况下的温度与速度分布如图2所示。
中间有遮阳的封闭式双层幕墙的热工分析
中间有遮阳的封闭式双层幕墙的热工分析随着现代建筑技术的不断发展，建筑幕墙作为建筑外墙的一种重要构造形式，广泛应用于各类建筑中。
其中有一种被称为中间有遮阳的封闭式双层幕墙，它采用双层玻璃结构，并在中间设置遮阳系统，具有良好的隔热隔音性能，保温节能效果显著。
本文将对这种封闭式双层幕墙的热工性能进行分析，探讨其在建筑节能方面的应用前景。
我们来介绍一下中间有遮阳的封闭式双层幕墙的结构特点。
该幕墙由外层玻璃、内层玻璃和中间遮阳系统组成。
外层玻璃通常采用低辐射镀膜玻璃，具有良好的隔热性能；内层玻璃一般采用普通玻璃，其作用主要是隔音和保温；中间的遮阳系统可以根据实际需要采用遮阳百叶、遮阳帘等不同形式，可以有效控制室内的光照和热量，提高建筑的节能性能。
我们将对中间有遮阳的封闭式双层幕墙的热工性能进行分析。
热工性能是指建筑幕墙在受到外界热环境的作用时，对传热、透光等性能的反应。
对于这种幕墙结构，其热工性能主要包括隔热、透光、保温等方面。
首先是隔热性能。
由于外层玻璃采用了低辐射镀膜玻璃，具有很好的隔热性能，可以有效地阻隔外界的热辐射和热传导，减少建筑内部热量的损失。
而中间的遮阳系统可以根据实际需要进行调节，进一步控制室内的热量，保持舒适的室内环境。
其次是透光性能。
双层玻璃结构可以有效地减少室内的光照，减轻眩光和紫外线的影响，提高室内的采光质量。
中间的遮阳系统可以根据太阳高度和方位进行自动调节，使室内的光照均匀分布，减少能源消耗，提高室内舒适度。
最后是保温性能。
内层玻璃的应用使得室内外温度的传导得到了有效控制，从而提高了建筑的保温性能。
中间的遮阳系统可以根据季节的变化进行调节，夏季可以阻挡热量，冬季可以适当透光提高室内的温度，使建筑在不同季节有不同的保温效果。
基于以上分析，可以看出中间有遮阳的封闭式双层幕墙具有很好的热工性能，能够有效地提高建筑的节能性能，降低能源消耗。
由于其透光性能的优势，还可以提高建筑内部的舒适度，改善人们的生活环境。
玻璃窗热工性能的模拟分析
玻璃窗热工性能的模拟分析玻璃窗已经成为建筑物外墙的常规材料之一，它不仅能够美化建筑外观，还能够在保证室内光线透过的情况下减少能量消耗。
然而，随着人们对于节能环保的意识逐渐提高，对于玻璃窗的热工性能越来越重视。
在实际的使用过程中，如何评价并优化玻璃窗的热工性能成为了研究的热点之一。
要想评价和优化玻璃窗的热工性能，首先需要对其进行模拟分析。
模拟分析是一种基于计算机模型，利用数学计算方法来模拟研究对象的工程技术方法。
对于玻璃窗的热工性能模拟分析，可以采用有限元法、CFD计算和多层玻璃热传输计算等方法。
在有限元法中，首先需要将玻璃窗及其周围的建筑物墙体等复杂结构进行离散化处理，将其划分为有限个小块进行计算。
然后根据能量守恒定律和热传导方程，计算这些小块之间的热量传输过程，从而得到玻璃窗的热传输情况。
通过对模拟结果的分析，可以找到玻璃窗传输热量的主要途径，然后采取相应的热工性能改进措施。
CFD计算是一种基于连续介质力学、传热学和流体力学原理，结合数值计算和计算机仿真技术，研究流体力学现象的方法。
对于玻璃窗的热工性能模拟分析，可以采用流体流动和传热模型，计算玻璃窗表面和内部流体的分布情况，从而得到玻璃窗的传热性能。
此外，CFD计算还可以考虑室内外风速、温度、湿度等因素对玻璃窗的影响，从而得到更为真实的热工性能模拟结果。
多层玻璃热传输计算是一种基于热传输原理，模拟多层玻璃的热传输过程的方法。
对于多层玻璃的热传输计算，需要涉及多个参数，如空气夹层宽度、玻璃厚度、夹层厚度、不同玻璃的热阻系数等。
通过计算多个参数的相互作用，可以得到更为真实的多层玻璃的热传输情况。
在实际的应用中，多层玻璃的热传输计算方法被广泛应用于玻璃幕墙、太阳能窗户等领域。
综上所述，玻璃窗的热工性能模拟分析涉及多个方面的技术，包括有限元法、CFD计算和多层玻璃热传输计算等。
这些技术的应用可以对玻璃窗的热工性能进行准确分析和评价，并针对具体问题提出相应的改进措施。
双层幕墙热工性能的探讨
双层幕墙热工性能的探讨绪论在单层玻璃幕墙的设计中，可通过建立二维模型来进行热工性能分析，常用的热工分析软件有THERM、MQMC等。
而双层玻璃幕墙的热工分析则要复杂的多，需要通过多参数控制模拟空气流通的状态，单层幕墙热工分析的方法显然已不适用，此时需通过建立三维实体模型，来模拟空气流动引起热量变化对幕墙的作用，在众多的分析软件中，可选用FLUENT流体传热软件完成此计算。
一、项目概况双层玻璃幕墙的发展始于国外，由于其具有众多优势，因此在国内幕墙行业中也得到了较广泛的应用。
双层玻璃幕墙是一种节能、环保、舒适度高的新型幕墙；分为外循环式，和内循环式两种。
北京某科技园大楼方案中即采用了双层幕墙的设计，该项目对幕墙热工性能的要求较高，幕墙形式为单元体式内循环双层玻璃幕墙，外层玻璃配置为TP10+12A+TP8Low-E钢化中空玻璃，内层为12mm钢化玻璃，典型分格尺寸：2800mm×5600mm。
参考《公共建筑节能设计标准》GB 50189-2005的规定，北京市属于寒冷地区，其热工设计必须满足冬季保温的要求，宜适当兼顾夏季隔热。
二、双层玻璃幕墙热工计算1.幕墙计算说明根据规范的要求进行本工程双层幕墙热工性能的分析，主要包括传热系数（U值）计算、冬季保温计算、夏季遮阳计算、夏季隔热计算。
全过程采用CAD 建立模型、GAMBIT划分网格、FLUENT求解计算。
本工程双层幕墙为内循环双层幕墙，为了确保计算结果的准确性，并最尽量优化计算，减少运算代价，根据经验，将模型选取为双层幕墙以及室内2m范围内的空气层，幕墙距离室内2m的空气层作为压力入口面，气体入口位于内层幕墙下端，速度出口位于内层幕墙上端。
首先通过CAD建立简化后的二维模型；然后导入GAMBIT中，进行网格的划分，同时生成三维实体模型，定义实体边界；最后利用FLUENT完成求解，求解前需要做求解设置，并定义环境、材料参数。
计算时需要对环境、材料进行设置，根据本工程所属地区气象资料环境条件设置参数；并定义材料参数。
某双层玻璃幕墙建筑自然通风的数值模拟研究

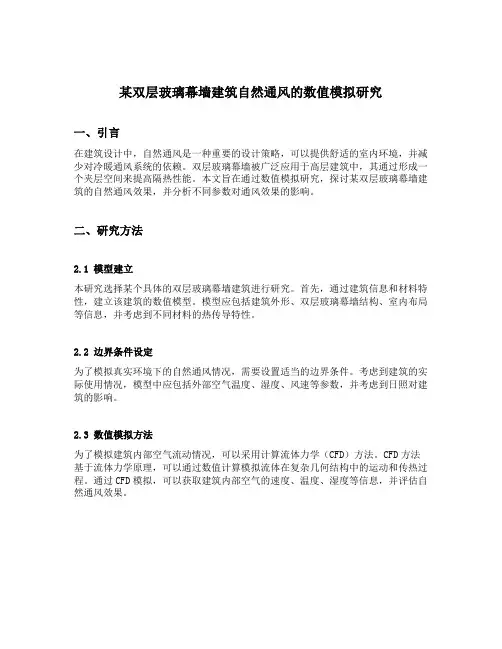

某双层玻璃幕墙建筑自然通风的数值模拟研究一、引言在建筑设计中，自然通风是一种重要的设计策略，可以提供舒适的室内环境，并减少对冷暖通风系统的依赖。
双层玻璃幕墙被广泛应用于高层建筑中，其通过形成一个夹层空间来提高隔热性能。
本文旨在通过数值模拟研究，探讨某双层玻璃幕墙建筑的自然通风效果，并分析不同参数对通风效果的影响。
二、研究方法2.1 模型建立本研究选择某个具体的双层玻璃幕墙建筑进行研究。
首先，通过建筑信息和材料特性，建立该建筑的数值模型。
模型应包括建筑外形、双层玻璃幕墙结构、室内布局等信息，并考虑到不同材料的热传导特性。
2.2 边界条件设定为了模拟真实环境下的自然通风情况，需要设置适当的边界条件。
考虑到建筑的实际使用情况，模型中应包括外部空气温度、湿度、风速等参数，并考虑到日照对建筑的影响。
2.3 数值模拟方法为了模拟建筑内部空气流动情况，可以采用计算流体力学（CFD）方法。
CFD方法基于流体力学原理，可以通过数值计算模拟流体在复杂几何结构中的运动和传热过程。
通过CFD模拟，可以获取建筑内部空气的速度、温度、湿度等信息，并评估自然通风效果。
三、结果分析3.1 不同天气条件下的通风效果通过数值模拟，我们可以分析不同天气条件下的通风效果。
可以模拟夏季高温天气和冬季低温天气下的自然通风情况，并分析温度、湿度等参数的变化。
结果显示，在适当的设计条件下，双层玻璃幕墙可以提供良好的通风效果，并有效降低室内温度。
3.2 影响通风效果的参数分析通过调整不同参数，如幕墙透明度、夹层空气流动方式等，可以评估这些参数对通风效果的影响。
数值模拟结果显示，透明度较高的幕墙能够提供更多的自然光照，但可能会导致室内温度升高。
同时，夹层空气流动方式的改变也会对通风效果产生影响。
3.3 自然通风与节能效果自然通风不仅可以提供舒适的室内环境，还可以减少对冷暖通风系统的依赖，从而降低能源消耗，提高建筑的节能效果。
数值模拟结果可以评估自然通风对建筑能耗的影响，并比较与传统通风系统之间的节能差异。
双层通风玻璃幕墙的热过程及热工设计
双层通风玻璃幕墙的热过程及热工设计摘要：随着科学发展和人们生活水平的不断提高，当前建筑对玻璃幕墙的要求越来越高，玻璃幕墙的通风性和传热性也更受重视。
但是，由于我国对双层通风玻璃幕墙的设计和使用时间都比较短，因此对其热工计算还存在一定的不足和缺陷，本文就主要针对这一问题，分析了双层通风玻璃幕墙的传热过程和节能原理，同时根据CFD流体模型，模拟分析了双层通风玻璃幕墙的传热过程，在得出玻璃幕墙整体传热系数的同时，进一步印证节能原理，进而服务于双层通风玻璃幕墙的热工设计，提出相关建议。
关键词：双层通风；玻璃幕墙；热工设计随着高层建筑时代的到来，玻璃幕墙的应用越来越普遍，由于其具有良好的通透性、质感强越来越受到建筑业的欢迎。
玻璃幕墙结合了科学技术的应用及建筑美学设计的优势，是现代建筑业的结晶，与传统的单层玻璃幕墙相比，其设计理念先进、结构科学合理、功能相对完善，受到人们的喜爱。
一、双层通风玻璃幕墙概述双层通风玻璃幕墙结构不断优化，内外两层玻璃幕墙发挥了不同的作用。
外层幕墙通常选择有框玻璃幕墙或者点支式玻璃幕墙，对于防止风雨等恶劣气候的到来具有巨大作用；而内层幕墙往往选用明框玻璃幕墙，通常要进行维修或清洁，为了使其更加方便，在设计时一般会开设活动窗。
内外层科学合理的设计结构，形成了相对封闭的热通道，加强了空气的相对流动、交换过程。
（空气循环示意图见图1）根据空气流动方式的划分，双层通风玻璃幕墙又分为封闭式内通风幕墙、开敞式外通风幕墙，由于前者的空气循环主要通过机械系统实现，对设备的要求较高，对于采暖地区应用更为有利。
开敞式外通风幕墙则主要依靠自然通风，不需要借助专业机械设备，相对来说，成本较低，当室外的风在进风口进入后，外层幕墙与内层幕墙形成的热通道将热量带走，然后从外层的幕墙排风口排出，对封闭的内层幕墙完全不影响。
本文将对开敞式外通风幕墙的热工性能进行探讨。
二、幕墙的节能原理和热过程（一）节能原理开敞式外通风幕墙的先进设计理念使得在冬夏两季形成了不同的循环路径，达到了节能的效果。
基于CFD模拟的双层玻璃幕墙通风性能研究
ｒ Ｄ Ｓ Ｆ ｆ ｏ ｄ ｆ ｉ ｆ ｅ ｒ ｅ ｎ ｔ ｇ ｅ ｏ ｍ ｅ ｔ ｒ ｉ ｅ ｓ ． Ｋ ｅ ｙ ｇ ｅ ｏ ｅｔ ｍ ｒ ｉ ｃ ｆ ａ ｃ ｔ ｏ ｒ ｓ ａ ｆ ｆ ｅ ｃ ｔ ｉ ｎ ｇ ＤＳ Ｆ ｖ ｅ ｎ ｔ ｉ ｌ ｔ ａ ｉ ｏ ｎ ｒｅ ａ ａ ｎ ｌ ａ ｙ ｚ ｅ ｄ ｑ ｕ ａ ｎ ｔ ｉ ｔ ｔｉ ａ ｖ ｅ ｌ ｙ ． Ｇ ｅ ｎ ｅ ｒ ｌ ａ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｆ ｏ ｖ ｅ ｎ ｔ ｉ ｌ ｔｉ ａ ｏ ｎ ｏ ｐ ｅ ｎ ｉ ｎ ｇ ａ ｎ ｄ ｃ ａ ｖ ｉ ｔ ｙ ｓ ｉ ｚ ｅ ａ ｒ ｅ ｅ ｘ ｐ ｏ ｕ ｎ ｄ ｅ ｄ ． Ｔ ｈ ｅ ｖ ｌｉ ａ ｄ ｔｉ ａ ｏ ｎ ｓ ｆ ｏ ｔ ｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｒｅ ａ
摘要： 双层玻璃幕墙作为新型的建筑外围护结构， 对于建筑 内部的采光、 通风 、 隔热起 着非常重要的 作用。衡量双层玻璃幕墙通风性 能最重要 的两个指标是 内部 空气流动速度及热传导 ，利用 Ｃ Ｆ Ｄ软件模拟得 出与实际数据 最吻合 的电脑模型 ， 利用这个标准电脑模型的参数 ， 模拟得 出 不同几何尺寸的双层玻璃幕墙 的这两项指标的图像及数据 进一步定量研 究影响双层玻璃通 风性能的关键几何 因素， 通过比较得 出双层玻璃幕墙通风 口及空腔 大小对其通风性能的影响 的一般规 律 ， 并 以此 来指 导 商业生 产。 关键词： 双层玻璃幕墙； 通风性能； Ｃ Ｆ Ｄ软件模拟； 通风 口； 空腔
＿ 厂 ０ ｒ ｍ ｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ ｖ ｅ ｎ ｔ ｉ ｌ ｔｉ ａ ｏ ｎ ｐ ｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ｏ ｆ Ｄ Ｓ Ｆ ． Ｐ ｒａ ａ ｍ ｅ ｔ ｅ ｒ ｓ ｏ ｆ ｍ ｏ ｄ ｅ ｌ ｄ ｅ ｒ ｉ ｖ ｅ ｄ ｆ ｒ ｏ ｍ Ｃ ｏ ｍ ｐ ｕ ｔ ｔｉ ａ ｏ ｎ ｌ ａ Ｆ ｌ ｕ ｉ ｄ Ｄ ｙ —
