求一篇dxp学习心得体会篇一：DXP原理图及心得体会D X P 实验报告班级：微电姓名：刘静学号：1401班 XX110265学习DXP之心得体会这学期第一次学习使用protel DXPXX，在目录上显示这款软件极大地提高了电子线路设计效果和设计质量，为电子工程师们更加便捷的工具，当然我们只学习了一点点皮毛的皮毛。
我们用的这款软件在工作的时候不能连网，每一次上课的时候第一件事就是断网，然后就是重启电脑。
别说简简单单的两件事，有时候就是记不住，不断网，软件无法正常运行，有时候还会使软件发生灾难性故障；不重启电脑就会使U盘中病毒，啦啦啦，每次一中病毒就要寻找老师帮助，别人一不小心在我电脑上插一下也会中病毒。
画画成了我们每节课的必修内容，学习了自己创建元件库，学习了创建PCB 项目，学会了泪滴焊盘、双面布线、自动布线、手动布局、放置装孔和覆铜等。
自动布局和自动布线，看上去很神奇，但没有实际应用过。
而手动布局也是有奥妙的，我们要根据原理图来分布局的模块，可以使线路规规矩矩，可以使元器件方方正正。
比如说单片机原理图一样，有一个母图、串口通信电路为一个模块、电源电路为一个模块、CPU电路为一个模块、蜂鸣器和数码管电路为一个模块、继电器电路为一个模块，画好原理图后创建一个PCB文件，然后用设计中的import就可以出来所有元器件（要记得把库加在文件中，不然芯片的封装不能显示出来）。
然后动动小拇指，移动移动，规则的图片出来改变一些规则并调整使元件间和模块间的连接线路尽量短，交叉尽量少，然后自动布线。
布局非常重要，它是布线的基础，因此布局要非常注意，布局布得好的，用自动布线可以很快就完成任务，否则自动布线会很久，而且容易失败。
学习这么久还是简述一下DXP基本操作步骤：首先打开DXP软件→新建一个工程→新建一个原理图文件和一个PCB 文件→将这两个文件加到之前新建的那个工程下之后保存→绘制原理图→根据需要从常用库中找到相应器件（如果找不到合适的器件符号，要自己绘制所需器件图形，建立原理图库）→连线→修改器件参参数值大小→修改、添加封装（之后通过封装管理器查看是否所有器件均有封装，是否合适，不合适要自己建立封装库，之后添加）→编译→修改其中的错误和警告→再次编译→确认无误后保存。
用Altium Protel DXP设计制作单面印制电路板(TDA2030功放)、心得体会
用Altium Protel DXP设计制作单面印制电路板（TDA2030功放）这是网上别人卖成品功放TDA2030电路板的样子电源部分电路：（变压器没画）功放电路部分：（其实音频输出端还有个耳机插孔的，没画）这是我用dxp根据上图画出来的电路原理图：这是我画的部分元件的封装：用dxp画封装的时候，要特别注意实际元器件的封装的大小，特别是引脚间距，间距不对的话到时板子刻出来可能会导致元件插不进去，孔径的大小也同样的重要的哦。
这是我的pcb排版的图，实话说,布得不好看,覆铜了。
吼吼，拿电路板雕刻机去雕刻电路就好了。
这个是我用实验室的电路板雕刻机雕刻出来的:我觉得我覆的那些铜都是直角,看看去有点丑丑的…..实训的心得及体会:经过本次实训，使我基本的了解了印制电路板的制作流程，记得在实训前，我们只是在计算机上学习些理论知识，例如画画电路图、做做封装，说实话，我觉得这未免有点脱离实践了，所以说，实训是很有必要的，当我们为之前的理论知识付之于实践的时候，出现了这样的那样的问题，这些实践中存在的实际的问题，我们不得不去考虑的，是不能忽视的，只有实践才会懂得其中的一些问题，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难、团队协作的精神。
其中出现了很多问题，例如元器件的封装问题，引脚的间距和孔径的大小等问题，我们之前没重视过认真考虑过这些问题，结果刻出来的电路板元器件就插不进去了，虽然这些都是些小问题，但就是这些小问题就会影响到制作电路板成功与否。
对于我们，最具挑战的就是PCB排版的问题，需要我们的耐心和毅力，我们还需努力，这门课的知识对于我们的专业来说很重要，所以我必须进一步学好它，提升自己的专业技术水平。
感谢这一周以来老师的细心指导，由衷的向您说一声：老师，您辛苦了!。
Protel DXP报告
Protel DXP专业班级：姓名学号：成绩：通过对Protel DXP软件一周的学习，我学会了一些基本电路的原理图绘制和PCB的制作，基本的了解和掌握了一些绘制、编辑电路原理图的方法和技巧，并能处理一些常见问题。
在对Protel DXP软件的学习中，我有不少心得体会，下面我就谈一下我的学习体会。
一、Protel DXP简介在电子信息时代，电子技术突飞猛进，正朝着大规模、高密度、小型化、微型化的方向发展，电路板的设计工艺日趋复杂、精美和完善。
Protel DXP是Altium 公司开发的一款基于Windows操作系统的电路辅助设计软件，其功能非常强大，是电路CAD领域的主流产品。
它是第一个将所有的设计工具集成于一身的板级设计系统，从最初的项目模块规划到最终形成生产数据都可以按照设计者自己的设计方式实现。
Protel DXP采用优化的设计浏览器，通过把设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和输出等技术的完美融合，为用户提供了全新的设计解决方案，使用户可以轻松的进行各种复杂的电路板设计。
二、Protel DXP的文件管理1、在应用Protel DXP软件时，首先要创建一个工程，Protel DXP把任何一个电路图设计都认为是一个项目工程，它包含有指向各个文档文件的链接和必要的工程管理信息。
所以应为设计项目新建一个文件夹，然后把在设计中创建得所有文档都保存在该文件夹中。
创建各种设计文档在项目工程中添加设计文档项目工程中移去设计文档三、印制电路板设计步骤1、电路原理图设计2、定义PCB文件，规划板框和板层3、将电路原理图文件数据转移到PCB文件中4、元件布局5、元件布线6、放置覆铜和焊盘补泪滴处理7、设计规则检查8、PCB文件送出制版四、进入原理图设计系统。
Protel DXP的原理图设计为我们用户提供了很大的方便，用户只需找到所需的元件然后连接导线，就可以编辑成一张简单易读的原理图了。

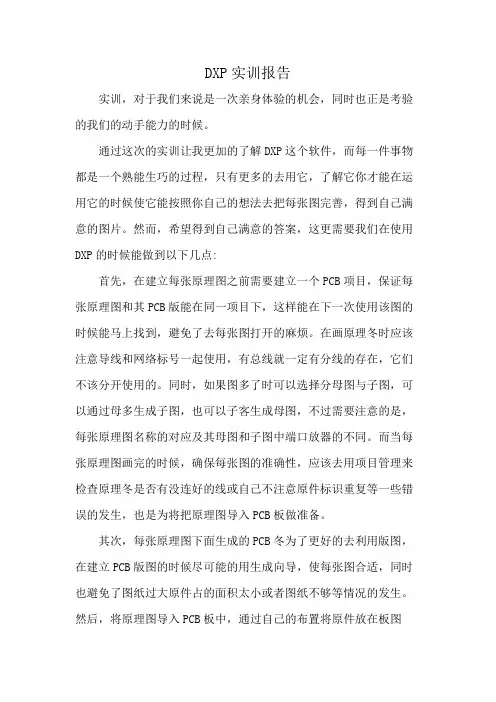

DXP实训报告
DXP实训报告实训，对于我们来说是一次亲身体验的机会，同时也正是考验的我们的动手能力的时候。
通过这次的实训让我更加的了解DXP这个软件，而每一件事物都是一个熟能生巧的过程，只有更多的去用它，了解它你才能在运用它的时候使它能按照你自己的想法去把每张图完善，得到自己满意的图片。
然而，希望得到自己满意的答案，这更需要我们在使用DXP的时候能做到以下几点:首先，在建立每张原理图之前需要建立一个PCB项目，保证每张原理图和其PCB版能在同一项目下，这样能在下一次使用该图的时候能马上找到，避免了去每张图打开的麻烦。
在画原理冬时应该注意导线和网络标号一起使用，有总线就一定有分线的存在，它们不该分开使用的。
同时，如果图多了时可以选择分母图与子图，可以通过母多生成子图，也可以子客生成母图，不过需要注意的是，每张原理图名称的对应及其母图和子图中端口放器的不同。
而当每张原理图画完的时候，确保每张图的准确性，应该去用项目管理来检查原理冬是否有没连好的线或自己不注意原件标识重复等一些错误的发生，也是为将把原理图导入PCB板做准备。
其次，每张原理图下面生成的PCB冬为了更好的去利用版图，在建立PCB版图的时候尽可能的用生成向导，使每张图合适，同时也避免了图纸过大原件占的面积太小或者图纸不够等情况的发生。
然后，将原理图导入PCB板中，通过自己的布置将原件放在板图中，尽量避免飞线的产生。
布局好后，按照自己需要的板图在设计的规则中，对其布线宽度，布线层，布线拐角等规则的设置，确定后退出。
接着选择自动布线的全部对象，当对话框最后为finishing是说明结束了布线。
然而，如果对自己的布线感到不满意时，可用工具栏中的取消布线来取消该次的布线。
同时，也可以用手动布线来完成布线，需要注意的是放置过孔，焊盘，泪滴焊盘等一些工具的选择的不同。
然而，并不是每张原理图都有对应的元件，因此，这就需要我们自己动手去画元件库。
在件库的时候也应该建立自己的集成元件库项目，然后在该项目下去建立原理图库和PCB库，而这两个库一定保证在同一个文件下。

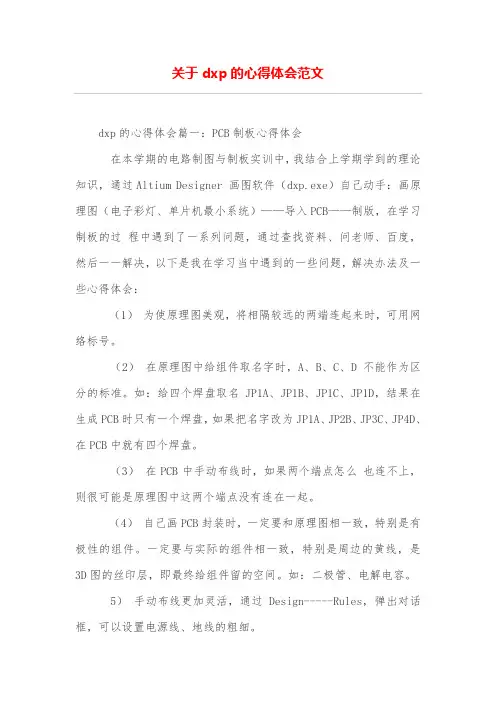

关于dxp的心得体会范文
关于dxp的心得体会范文dxp的心得体会篇一：PCB制板心得体会在本学期的电路制图与制板实训中，我结合上学期学到的理论知识，通过Altium Designer 画图软件（dxp.exe）自己动手：画原理图（电子彩灯、单片机最小系统）——导入PCB——制版，在学习制板的过程中遇到了一系列问题，通过查找资料、问老师、百度，然后一一解决，以下是我在学习当中遇到的一些问题，解决办法及一些心得体会：（1）为使原理图美观，将相隔较远的两端连起来时，可用网络标号。
（2）在原理图中给组件取名字时，A、B、C、D不能作为区分的标准。
如：给四个焊盘取名JP1A、JP1B、JP1C、JP1D，结果在生成PCB时只有一个焊盘，如果把名字改为JP1A、JP2B、JP3C、JP4D、在PCB中就有四个焊盘。
（3）在PCB中手动布线时，如果两个端点怎么也连不上，则很可能是原理图中这两个端点没有连在一起。
（4）自己画PCB封装时，一定要和原理图相一致，特别是有极性的组件。
一定要与实际的组件相一致，特别是周边的黄线，是3D图的丝印层，即最终给组件留的空间。
如：二极管、电解电容。
5）手动布线更加灵活，通过 Design-----Rules，弹出对话框，可以设置电源线、地线的粗细。
（6） PCB自动布线时，先进行设置：线间距12mil 电源、地线宽度30mil 其他线宽 16mil。
（7） PCB图中如果组件变为警告色“绿色”，有（可能是组件之间靠得太近了，也有可能是封装不对，如：POWER的两个焊盘10、11。
如果内孔直径为110mil，则这两个焊盘变为绿色，只要把内孔直径改为100 mil，则正常了。
（8）将几个焊盘交错的放置，则可以得到椭圆形的焊孔。
（9）在原理图中，双击组件，不仅可以看到此组件的封装，还可以修改原件的封装，当然前提是封装已经存在。
（10）在画封装图时，最好不要在封装图上写标注，否则，此标注将和封装连为一个整体，布线时，线不能通过此标注，给布线带来了麻烦，其实在中可以对组件标注。
dxp实训心得参考8篇
dxp实训心得参考8篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、述职报告、合同协议、演讲致辞、条据文书、心得体会、策划方案、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, job reports, contract agreements, speeches, documents, insights, planning plans, teaching materials, other sample essays, and more. If you want to learn about different sample formats and writing methods, please stay tuned!dxp实训心得参考8篇通过撰写心得体会，可以培养自我反思和自我评估的能力，优异的心得体会能够帮助我们更好地应对人生的挑战和困难，本店铺今天就为您带来了dXp2024实训心得参考8篇，相信一定会对你有所帮助。
电子线路DXP实习报告
电子线路CAD实习报告学生姓名曹磊所在系部自动化学院专业数控技术班级数控卓越111学号203110805指导教师潘清明设计地点基础实验中心B302一、实习目的通过这次电子线路CAD实习能够掌握和会使用电子CAD常用软件PROTEL DXP，掌握电子CAD的设计步骤和电路原理图的绘制。
注意到一些常见的问题并能够独立解决这些问题，了解一些画图技巧和步骤，能够正确使用软件，熟悉常用的电子器件的类别，型号，规格，性能及其使用范围，能够熟练的绘制电路原理图。
二、具体实习内容1、绘制原理图：（1）创建项目开始→启动Protel DXP→创建项目文件→创建原理图图1 创建好的项目（2）设置纸张类型：依次点击“设计→文档选项→标准类型A4”（3）装入所需要元件库观察电路图布局，了解电路图中所用的元件。
从原件库查找所要的元件。
一般元件都在miscellaneous Device .IntLib库中，有些元件库中没有，需要使用查找功能。
若库中没有所需的元件，我们可以自己画出该元件，具体方法参照下文。
（4）放置元件将所要的元件，按照电路图的布局，放在原理图上的大致位置。
在摆放元件的过程中可以按“Tab”键编辑元件属性，为元件添加合适的标号以及封装。
（5）将事先放好的元器件用具有电气意义的导线，网络标号等连接起来，使各元件间具有连接关系。
注意：绘制导线时，需要用具有电气意义的导线，不能利用绘图工具栏的画线功能画线，否则在印制电路板时，导线不能生成。
图2 元件的连接2、创建新的SCH元件库：若库中没有所需要的元件，需要制作元件，步骤为：新建SCH元件库→工具→创建新元件→绘制元件外形→重命名并保存→放置引脚→设置封装形式→结束。
具体操作如下：（1）绘制元件体：利用各种绘图工具，在工作区绘制元件主体图；（2）放置元件管脚，在元件体上合适的地方放置管脚，可编辑管脚标号可见性及图形；（3）调整元件大小及管脚位置；（4）绘制完毕，进行封装；在模型对话框内单击追加，选择Footprint，按确定。
altium designe 软件学后的总结
altium designe 软件学后的总结Altium Designer软件学习总结Altium Designer是一款功能强大的电子设计自动化（EDA）软件，主要用于电路板设计和嵌入式系统开发。
在学习和使用这款软件的过程中，我收获颇丰，特此进行总结。
一、Altium Designer的强大功能1. 电路板设计：Altium Designer提供了从原理图设计到PCB布局布线的全流程解决方案。
其丰富的库资源和精确的元件模型，使得设计过程更为高效。
2. 嵌入式系统开发：除了传统的电路板设计，Altium Designer还支持与FPGA和微控制器的集成开发，方便嵌入式系统的设计和调试。
3. 3D视图与仿真：软件内置的3D模型可以直观地展示电路板设计，并提供信号完整性、电源完整性和电磁场仿真功能，确保设计的可靠性和性能。
二、学习过程中的挑战与应对1. 学习曲线陡峭：Altium Designer作为一款专业的EDA软件，功能繁多，学习曲线较陡。
为了更好地掌握它，我采取了分阶段学习的方法，先掌握基础操作，再深入学习高级功能。
2. 库资源管理：Altium Designer的库资源丰富，但管理起来有一定难度。
为此，我通过建立规范的元件库管理流程，提高了设计效率。
3. 多版本兼容性问题：在学习过程中，我发现不同版本的Altium Designer 在操作上存在差异。
为解决这一问题，我通过查阅官方文档和在线社区，确保了在不同版本间平滑过渡。
三、实际应用与收获1. 团队协作：在学习过程中，我参与了多个电路板设计项目。
通过团队协作，我学会了如何高效地与团队成员沟通和协调，确保项目按时完成。
2. 问题解决能力：在项目中遇到了许多技术难题，通过不断尝试和查阅资料，我逐渐培养了独立思考和解决问题的能力。
3. 创新思维：在设计过程中，我不断挖掘Altium Designer的潜能，尝试新的设计方法和技巧，培养了自己的创新思维和实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dxp心得体会
篇一：PRoTEL学习心得
Protel学习心得以下是通过自学得到的一些Protel经验和心得
（一）PcB板设计的工作流程
通常情况下，从接受到设计到最后制成PcB板图，主要经过以下几步：
1）计划剖析：主要决定原理图的设计；
2）软件仿真：对设计进行软件仿真，评估设计的可行性；
3）设计原理图元件：固然Protel中提供了丰盛的原理图元件库，但并不是所有的元件都被收进了尺度库中，如果发明元件库中没有所需的元件，则需要手动设计原理图元件，树立自己的元件库，将所有手动设计的元件都放在自己定义的库中是一个好习惯。
4）绘制原理图：在找到所有原理图元件后，可以开端原理图的绘制，根据具体电路的庞杂水平决议是否使用层次原理图。
完成原理图设计后，需要应用ERc工具查错，找到出错原因后，修改原理图电路，重新查错直到没有原则性错误为止；
5）设计元件封装：同原理图元件一样，Protel也不可能提供所有元件的封装。
如果元件封装库中没有所需尺寸的封装，则需自己手动设计元件的封装。
树立自己的元件封装库，将所有设计的元件封装都放在元件封装库中，以便今后设计中取用。
6）设计PcB板：在确认原理图无误后，开端PcB板的绘制工作，首先要根据系统的设计和工艺要求，绘出PcB板的轮廓，并肯定PcB 的工艺请求，这主要包括断定使用几层板，加工精度等，然后将原理图导入到PcB板中，在网络表、设计规则和原理图的领导下布局和布线。
最后利用dRc工具查错。
7）文档整顿：文档收拾是很必要的，它有利于今后的保护和改良工作。
通常情形下，全部设计的基础流程如上所述，其中有些步骤在设计中经常会穿插进行。
PcB板图是所有设计的终极结果，PcB板图的好坏直接决议了设计结果是否满足请求，PcB板图的设计过程主要有以下几步：
1）计划PcB板
在正式绘制之前，要计划好PcB板的尺寸，这包含PcB板的边缘尺寸和内部预留的用于固定的螺丝孔，也包含其他需要挖掉和预留的空间，这些地位是由装备的外形和接口来决议。
然后要规划使用几层板，这是需要斟酌很多因素的，使用独立的电源层和地线层会极大地进步电磁兼容性，然而多层板会增添设计本钱，因此要根据需要综合斟酌两个因素选择板子的层数。
2）将原理图信息导入到PcB板中
规划好PcB板之后，就可以将原理图导入到PcB中了，如果这个进程没有错误就可以进行布局和布线了，但是一般来说不会一次胜利，需要重复修改，重新传输，直到没有错误为止。
3）元件布局
元件布局对板子性能的影响是比较大的，因此布局很主要，在ProteldXP软件中具有自动布局功能，但我个人以为自动布局并不智能，他只能把各元器件摆放入规划好的板子里，并不能斟酌电路的电气特征，因此我在设计中采用的是手动布局。
在设计好原理图后，可以打印出来，已备画PcB板时用来对比参考，通过原理图中各元件间的连接关系和电气特色将器件进行布局，这对布线是很有利益的。
4）布线
布线是最需要技能的部分，在布线的时候，经常要调整布局以方便布线，有时还要调换元件
封装，以前在这种情形下往往需要回到原理图中修改相应的处所，但是在ProteldXP的同步设计工具的辅助下，用户可以直接在PcB中完成这些小的修改，并更新原理图。
在布线之前应该先设置布线规矩，比如各网络的导线宽度，导线间距，优先级等等。
这个部分主要对设计规则中的布线规则进行，其它的一些规则如无特殊需要可以先用默认的规则。
即便是Protel的老版本一般也能够供给主动布线功效，但是其才能有限，因此布线一般都是手动布线。
我个人认为，如果设计的是电路不是很庞杂的双层板可以采取自动布线和手动调整相联合的方式布线，尽管自动布线存在很多毛病，但它可以辅助我
们把握一个整体，在手动调整阶段，我感到可以依照网络分辨调剂布线，先从“地线”和“电源线”开端对布线进行修正，有时假如地线不好布，可以在板子的底层敷铜，即布一个地网。
5）检查错误
布线完成后，还要检讨PcB板有没有过错，这重要与设计规则有关，有时需要调剂规矩或修改布线。
Protel的学习注重实际练习，练习多了便有了实际经验，经验积累多了便有了感觉，所以在以后的学习中我会从实际出发，加强练习！
篇二：自己总结dXP基本操作步骤
dXP基本操作步骤总结
首先打开dXP软件→新建一个工程→新建一个原理图文件和一个PcB文件→将这两个文件加到之前新建的那个工程下之后保存（根据需要重命名）。
↓
之后转到原理图文件开始绘制原理图→根据需要从常用库中找到相应器件（如果找不到合适的器件符号，要自己绘制所需器件图形，建立原理图库）→连线，注意连接时一定要“热点”相连，否则无效→修改器件参数（名字【也可以用自动编号命令】、参数值大小）→修改、添加封装（之后通过封装管理器查看是否所有器件均有封装，是否合适，不合适要自己建立封装库，之后添加）→编译→修改其中的错误和警告→再次编译→确认无误后保存。
↓
之后的相关操作都在PcB文件中，将原理图导入到PcB中（这步也可在原理图文件中完成），原理图中相应元件就会出现在PcB文件中→器件位置的摆放（这步是PcB设计中很耗费时间的两步中的一步，因为要综合考虑，放置在这个位置是否会导致下一步布线难度的加大，尽量避免”绕花”）器件摆放认为是最佳方案后→开始布线（这步
是另一个很耗费时间的步骤）→布线之前要根据所设计电路的需要设计好布线规则（如地线加粗，焊盘与走线间距等等）；最好手动布线，也可以自动布线后自己再对不合理走线进行修改。
↓
如果认为布线已经是最优方案了，那下一步就是板子形状的重新定义（也可在刚将原理图导入PcB之后就定义板子形状、尺寸）。
在机械层花好边框后，沿边框在机械层切割。
这步之后就是补泪滴，在“Tool”中的“Teardrops”,选择“allpads”、和“allvias”。
之后就是最后一步——覆铜，在顶层覆铜，那一定要切换到顶层下操作，在顶层画出要覆铜的边框，之后点击覆铜按钮设计相关选项后，沿之前画的覆铜边框画出这个封闭边框，之后点击右键就可以等待覆铜完成了。
在底层覆铜也是同样的操作（在哪层覆铜就要切换到那层进行画边框，覆铜操作）。
认为没有问题就可以保存了。
当然现在就可以看自己设计的电路的3d视图了，这样可以看自己设计的板子效果如何了。
原理图库、PcB封装库，集成库的设计
原理图库：打开一个原理图库文件，可以自己按所需图形要求，画出矩形，正方形，之后添加管脚，再将管脚名称，长度修改一下，之后保存即可。
更简便的方法是打开你所需的图形类似的软件自带的原理图库，之后将相似形状的图形复制，粘贴到自己先前建立的原理图库文件在，之后进行编辑，改成自己满意的形状就可以了（当然此操作的前提是你知道相似图形在哪个库里，而且一定要复制粘贴到自己建立的库里修改，否则就把软件自带的库修改了），之后点击保存，编
译没有错误之后，回到原理图文件将自己的这个库安装到软件的库中，之后便可将自己修改的器件图形在原理图中调用。
PcB封装库：方法和原理图库一样，先打开一个PcB库文件，可以自己绘制，也可以打开软件原有封装库之后复制粘贴到
自己建立的PcB库文件中，再进行修改，保存，编译。
回到原理图中安装之后便可调用。
如果之后又对库进行了修改，一定要保存之后编译，就会自动更新，之后再到原理图中点击修改封装路径就行。
集成库：打开集成库文件，再打开一个原理图库文件和一个PcB封装库文件，在原理图库文件和PcB封装库文件中画好，修改完成后，点击“modelmanager”按钮就可以把相应的原理图器件跟它对应的封装合成，编译保存就建立了自己的集成库文件了。
在原理图中安装之后便可调用了。
自己遇到的问题及解决办法
问题1．有些封装在PcB封装库里已经改过，保存了，但是回到原理图里还是添加不上，改不成新的封装。
原因是虽然在PcB的封装库里保存了，但是没有在工程里更新，所以修改不了新的封装。
解决办法是在PcB库中修改好器件的封装，保存后要“编译”一下，这样就完成了更新，之后再回到原理图中修改，就可以改成新的封装了。
问题2．在PcB中对器件引脚连线做了修改(比如四脚按键，要改成对角线相连有效，但默认是邻脚有效)，之后再导入时，执行之
前会弹出报告对话框，其中有默认改回原来引脚的连线，如果执行，。
