零序电流互感器原理、作用及如何使用
一零序电流互感器原理、作用及如何使用

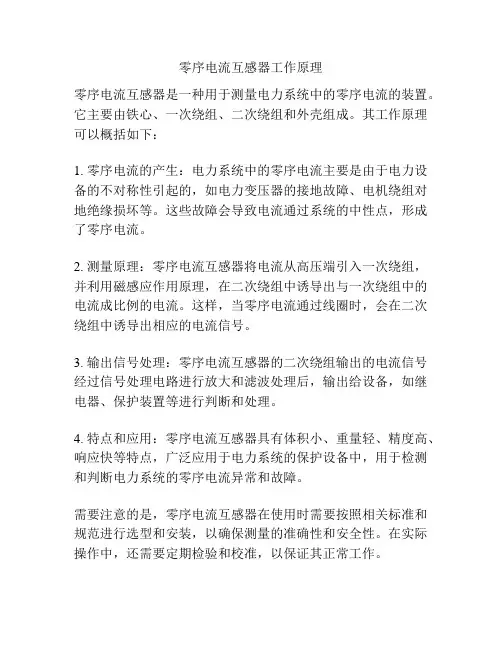

答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
作用：当电路中发生触电或漏电故障时，保护动作，切断电源。
使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和.
二零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？
答：如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）
这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:
1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；
2、零序电流有通路。
以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC
三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的?
答：零序电流互感器的作用是使电流实现方向保护，真正实现选择性漏电保护，三相电抗器的作用是能在电路中起到阻抗的作用的。零序电流是三相电流不平衡所产生的，如漏电、三相电压不平衡时所产生。选择性漏电是通过电流的方向实现的，在总开关时，电流是从电源到负荷端流入进行检测，在分开关时，电流是从负荷端到电源端流入进行检测，零序电流互感器一般都用在检测零序电流从负荷端流入时实现选择性漏电的。
零序电流互感器的原理及应用
零序电流互感器的原理及应用 在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流)这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 三相电路不对称时，电流均可分解正序、负序和零序电流。正序指正常相序的三相交流电(即A、B、C三相空间差120度，相序为正常相序)，负序指三相相序与正常相序相反(三相仍差120度，仍平衡)，零序指(A、B、C电流分解出来三个大小相同、相位相同的相量。零序电流互感器套在三芯电缆上，三相不平衡时在外部就表现出零序电流(因为相量相同加强) 零序电流互感器 零序电流互感器为一种线路故障监测器,一般儿只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流(意即零序电流)，在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小(mA级)，称作二次电流或零序电流互感器的灵敏度(也可用一次最小动作电流表示)，为主要动作指标。 零序电流互感器保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电
