GC010防雷接地系统维护保养作业指导书

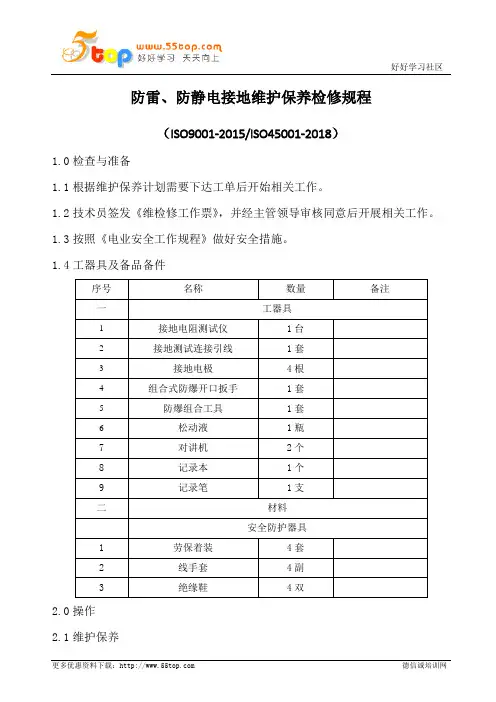

防雷防静电接地维护保养检修规程
防雷、防静电接地维护保养检修规程（ISO9001-2015/ISO45001-2018）1.0检查与准备1.1根据维护保养计划需要下达工单后开始相关工作。
1.2技术员签发《维检修工作票》，并经主管领导审核同意后开展相关工作。
1.3按照《电业安全工作规程》做好安全措施。
1.4工器具及备品备件序号名称数量备注一工器具1 接地电阻测试仪1台2 接地测试连接引线1套3 接地电极4根4 组合式防爆开口扳手1套5 防爆组合工具1套6 松动液1瓶7 对讲机2个8 记录本1个9 记录笔1支二材料安全防护器具1 劳保着装4套2 线手套4副3 绝缘鞋4双2.0操作2.1维护保养2.1.1每年两次在接地电阻测试时进行检查。
2.1.2检查接地装置的结构和安装位置；检查接地装置的材质、连接方法、防腐处理。
2.1.3检查接地点处是否有永久防锈接地标志，接地线的颜色按导体的全长度或区间段及每个连接部位附近的表面涂以15～100mm宽度相等的绿色和黄色相间的条纹标识。
2.1.4检查有无因挖土方、敷设管线或种植树木而挖断接地装置。
2.1.5检查接地装置周围填土有无沉陷情况。
2.1.6检查引下线、接闪器和接地装置的焊接处及断接卡处是否锈蚀、断裂、虚接，油漆是否有遗漏及近地面的保护设施。
2.1.7检查明敷引下线是否平直,无急弯，卡钉是否分段固定牢固。
2.2接地电阻测试2.2.1接地测试方法1：直线布置（5D/2.5D法）采用直线布置时，探测针布置如图1所示。
从接地网边缘算起，至电位探测针的距离为d12，至电流探测针的距离为d13，通常取d13等于5D(D为接地网最大对角线长度)，取d12约为2.5d13。
测量时，将电位探测针沿接地网与电流探测针之连线方向上移动3次，每次移动距离约为5%d13，如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测量用电压极的位置。
如d13取4～5D有困难，在土壤电阻率较均匀的地区，可取2D，d12取D；在土壤电阻率不均匀的地区或城区，d13可取3D，d12取1.7D。

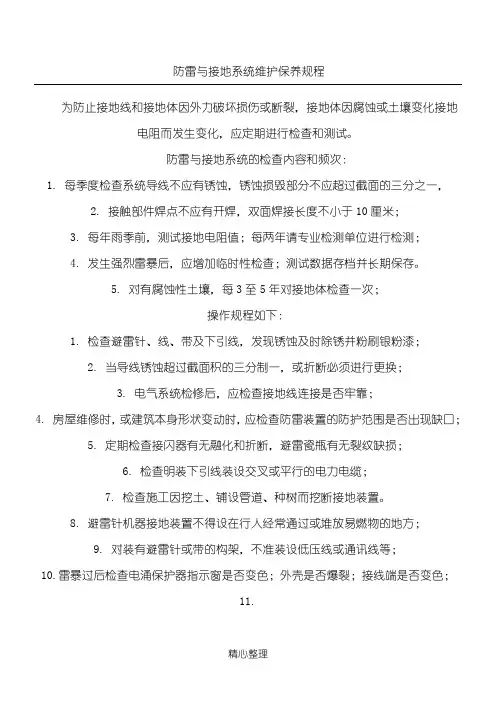

防雷与接地系统维护保养规程
为防止接地线和接地体因外力破坏损伤或断裂，接地体因腐蚀或土壤变化接地电阻而发生变化，应定期进行检查和测试。
防雷与接地系统的检查内容和频次：
1.每季度检查系统导线不应有锈蚀，锈蚀损毁部分不应超过截面的三分之一，
2.接触部件焊点不应有开焊，双面焊接长度不小于10厘米；
3.每年雨季前，测试接地电阻值；每两年请专业检测单位进行检测；
4.发生强烈雷暴后，应增加临时性检查；测试数据对接地体检查一次；
操作规程如下：
1.检查避雷针、线、带及下引线，发现锈蚀及时除锈并粉刷银粉漆；
2.当导线锈蚀超过截面积的三分制一，或折断必须进行更换；
3.电气系统检修后，应检查接地线连接是否牢靠；
4.房屋维修时，或建筑本身形状变动时，应检查防雷装置的防护范围是否出现缺口；
11.
5.定期检查接闪器有无融化和折断，避雷瓷瓶有无裂纹缺损；
6.检查明装下引线装设交叉或平行的电力电缆；
7.检查施工因挖土、铺设管道、种树而挖断接地装置。
8.避雷针机器接地装置不得设在行人经常通过或堆放易燃物的地方；
9.对装有避雷针或带的构架，不准装设低压线或通讯线等；
10.雷暴过后检查电涌保护器指示窗是否变色；外壳是否爆裂；接线端是否变色；
--防雷接地系统的维护
第七章防雷接地系统的维护第一节基本要求一、通信局站的防雷接地包括地网、避雷针（避雷带）、动力系统防雷、监控系统防雷、设备地线等方面。
二、防雷设备的维护主要要求是维持防雷设备指示正常、无发热异常现象。
接地装置和避雷针的维护主要要求是维持焊接质量稳定可靠、连接牢固有效、能承受大电流冲击。
三、设备维护中心（或类似机构）负责对电信网上各专业防雷接地系统提出要求。
对所发生雷击损坏事故，负责牵头组织查找事故原因，研究整改对策，写出整治需求报告。
第二节局站防雷装置的维护通信局站的地网的维护1、通信局站的接地应采用联合接地。
联合接地的基本原则是各种通信系统设备的保护地、工作地以及局站防雷地联合接成一个公共地网。
联合地网的结构应该以环绕主机楼建筑的环形接地体作为互连总线。
2、局站内各种电源设备及铁件均应接地，接地线采用多股铜线，截面符合要求，连接可靠。
接地线严禁加装开关或熔断器。
3、检查局站内各种通信系统的保护地、工作地是否要接在同一个总接地汇流排上。
若原来通信系统有自己独立地网，则应检查是否在地下与其他地网（或联合地网）做多处互连，而不是在地面上或在总地排做互连。
4、定期检查并确保每个地网之间已经在地下互联，确认方法是在不同地线引出端测试地网之间的环阻。
对于确实有规定不能直接连在一起的通信系统地网，也应检查是否利用等电位连接器将该地网与建筑基础地网连接起来。
5、独立于主楼的变配电室，应检查在室外是否有地网，并确保于主楼地网在地面下多线互连成大联合地网。
6、定期检查并确保地网接地电阻值符合设计要求，确保地网地线没有受外力破坏、地线引出线和连接点没有腐蚀生锈。
测试接地电阻应选择没有下雨的天气进行。
7、对于接地电阻值已超出通信局站接地规范要求的局站地网应及时整治地网或者建新地网；对于已经使用十年以上的重要通信枢纽局站的地网或十五年以上一般通信局站的地网，即便接地电阻值还能符合要求，考虑到钢铁金属长时间被腐蚀损耗，也应增设新的接地网，新地网应符合要求，并与原有地网在地下多线多点相连接。

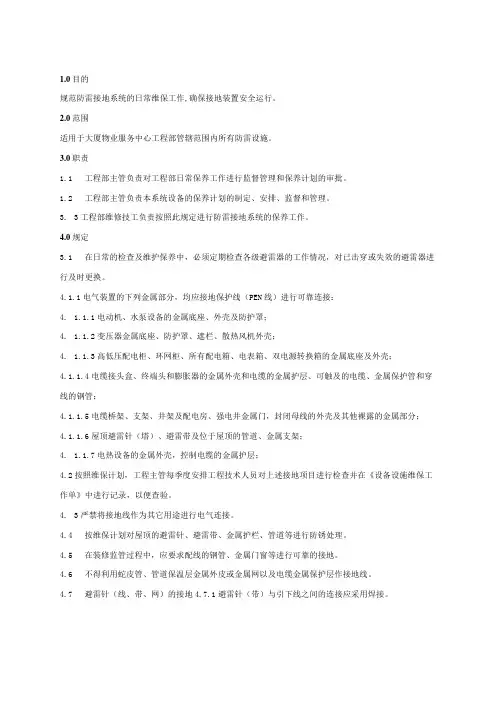

物业管理 防雷接地系统维修保养规程
1.0目的规范防雷接地系统的日常维保工作,确保接地装置安全运行。
2.0范围适用于大厦物业服务中心工程部管辖范围内所有防雷设施。
3.0职责1.1工程部主管负责对工程部日常保养工作进行监督管理和保养计划的审批。
1.2工程部主管负责本系统设备的保养计划的制定、安排、监督和管理。
3.3工程部维修技工负责按照此规定进行防雷接地系统的保养工作。
4.0规定3.1在日常的检查及维护保养中，必须定期检查各级避雷器的工作情况，对已击穿或失效的避雷器进行及时更换。
4.1.1电气装置的下列金属部分，均应接地保护线（PEN线）进行可靠连接：4. 1.1.1电动机、水泵设备的金属底座、外壳及防护罩；4. 1.1.2变压器金属底座、防护罩、遮栏、散热风机外壳；4. 1.1.3高低压配电柜、环网柜、所有配电箱、电表箱、双电源转换箱的金属底座及外壳；4.1.1.4电缆接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆、金属保护管和穿线的钢管；4.1.1.5电缆桥架、支架、井架及配电房、强电井金属门，封闭母线的外壳及其他裸露的金属部分；4.1.1.6屋顶避雷针（塔）、避雷带及位于屋顶的管道、金属支架；4. 1.1.7电热设备的金属外壳，控制电缆的金属护层；4.2按照维保计划，工程主管每季度安排工程技术人员对上述接地项目进行检查并在《设备设施维保工作单》中进行记录，以便查验。
4.3严禁将接地线作为其它用途进行电气连接。
4.4按维保计划对屋顶的避雷针、避雷带、金属护栏、管道等进行防锈处理。
4.5在装修监管过程中，应要求配线的钢管、金属门窗等进行可靠的接地。
4.6不得利用蛇皮管、管道保温层金属外皮或金属网以及电缆金属保护层作接地线。
4.7避雷针（线、带、网）的接地4.7.1避雷针（带）与引下线之间的连接应采用焊接。
4.7.2避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。
当采用没有镀锌的地脚螺栓时，应采取防腐措施。
防雷接地作业指导书
防雷接地作业指导书一、施工方法：1）接地装置的安装：1、在基础防水层下素混凝土垫层内的外沿敷设一圈-40×4镀锌扁钢，作为水平环型接地体，扁钢立敷设在距垫层底板外沿20CM左右，处于底板垂直方向的中间。
2、图示引下线柱处用φ12的镀锌圆钢与—40×4扁钢焊接，预留在外面，每处圆钢长度3米钢立面敷设，每隔2米左右在地上打入钢筋固定，扁钢必须敷设在基础底板垂直方向的中间，并且平直无弯曲。
3、利用基础结构底板内两根通长的主筋做接地体，将结构底板内两根通长的钢筋连通后与各引下线焊接。
4、利用主体外沿各轴线交接点突出等处的钢结构柱或混凝土柱内主筋作为防雷引下线，上与避雷带相连，下与素混凝土内环行接地体及结构底板相连，构成防雷接地系统。
5、由于建筑地下室有防水，因此A、B区16-1/F轴侧墙内的主筋不引出柱外，在-2.1m处与C区顶板内主筋可靠连接，再由C区17-1、M-H侧墙内的主筋在基础砖模上沿引出，沿砖模外侧引至垫层内与接地体可靠连接；B区13-16侧墙、0/A-0/E侧墙内的主筋在+0.00层下-800处或基础砖模上沿引出，沿砖模外侧引至垫层内与接地体可靠连接。
6、沿柱内主筋引出的引下线采用φ12的镀锌圆钢，沿砖胎膜上沿穿出防水层后与基础垫层内水平接地体连接，并用素混凝土保护。
做法如下图：7、在1/A、2/E、12/E、13/A、16/E等轴交接点柱头处标高±500处预埋100*100*6钢板，作为测量接地电阻及补打接地极和等电位连接用。
8、在1/C、1/E、3/A、4/E、8/E、10/E、11/A、12/E、14/A、14/E等轴交接点柱头处标高-500处预埋100*100*6钢板，作为等电位连接用。
2）防雷装置的安装1、在屋顶女儿墙上及突出屋面的机房、水箱间、楼梯间外沿明敷避雷带，利用女儿墙上铝合金压顶作避雷带并与女儿墙内钢筋可靠连接，施工时与铝合金施工方配合，确保屋顶铝合金带的连通并与墙内引下线的主筋可靠连接。
防雷接地系统维护保养作业指导书
页码：第 1 页共 2 页
防雷接地系统维护保养作业指导书
受控编号：[ ]
编制日期
审核日期
批准日期
页码：第 2 页共 2 页
1.0目的：
确保防雷接地系统功能正常。
2.0适用范围：
适用于正大物业公司各物管处防雷接地系统的维护保养。
3.0术语和定义：
3.1. 引用于GB/T19001:2000《质量管理体系-要求》7.5.1产品实现过程。
4.0职责
4.1物管处工程室
4.1.1 执行本文件要求。
4.2品质管理部
4.2.1检查、指导各物管处执行。
5.0工作程序
5.1防雷接地系统每五年维护保养一次。
每年进行一次全面检查，发现问题及时处理。
5.2防雷接地系统的维护应在风力小于四级的晴朗天气下进行。
进行高空作业时应戴安全帽，系安全绳，在有专职监护人的监护下进行。
5.3女儿墙顶、幕墙顶、屋面装饰构架顶部等避雷支架固定良好，连接紧密。
5.4将避雷针、避雷带、引下线、接地体等除锈刷漆（红丹漆一遍、标识漆两遍）。
5.5用绝缘接地电阻摇表摇测接地体对地绝缘电阻值应不大于1Ω。
5.6每次保养应将保养情况填写在《防雷接地系统维护保养记录》上。
6. 0 支持性文件
6.1 《质量记录控制程序》
6.2 《服务与提供控制程序》
7. 0 相关记录
7.1 维护保养记录。
防雷接地作业指导书
一、编制目的因本工程的质量目标是获得国家最高质量“鲁班”奖，所以项目具有它的特殊性、重要性，同时工程施工难度大，对质量要求高，工期紧。
为了避免质量弊病特编此作业指导书来指导施工员从分部分项工程开始控制质量。
二、编制依据1电气施工蓝图2建筑电气施工验收规范GB50303-20023建筑物防雷工程施工与质量验收规范GB50601-2010三、编制范围此作业指导书适用于本单位工程防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程，通过规范防雷接地分项工程施工关键操作要点，统一施工质量要求，从而提高项目整体施工质量。
四、分项工程慨况1本工程防雷按二级防雷考虑；防雷接地，电气安全接地以及其它需要接地的设备，均共用接地装置，接地电阻不大于1欧。
2等电位连接系统：在地下二层变配电房内安装一总等电位联结端子箱，把总水管，空调立管等所有进出建筑物的金属体及建筑物的金属构件与等电位联结端子箱联通，在各层电气竖井内设一个LEB等电位箱；过电压保护：在低压配电柜装第一级电涌保护器（SPD），在重要配电箱装设第二级电涌保护器；有线电视系统引入端电话引入端、网络引入端等处设过电压保护装置。
五、施工准备5.1技术准备5.1.1熟悉图纸5.1.2预留接地端子5.2人员准备电工1名普工3名5.3机具材料由于施工面积大，工期紧，所以要准备3-4台焊机，圆钢、扁铁准备到位。
六、操作工艺3.1 电气防雷接地1、工艺流程：2接地体：自然接地体利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈接成环形，并将主轴线上的基础及结构地板上下两层主筋相互焊接成网作接地体。
（注意搭接处的焊接质量、搭接钢筋的材质和长度）。
在每组引下线焊接到正负零时预留人工接地体头子，当自然接地摇测不满足设计时当增设人工接地体。
（地梁是上下两层两根主筋通长焊接再和桩基四根焊接）3引下线敷设：①、防雷引下线暗敷设应符合以下规定：利用主筋作暗敷设引下线时，引下线采用两根￠16四根￠12以上。
防雷接地施工作业指导书
1 适用范围本施工作业指导书适用于田庄110kV变电站新建工程全站防雷接地装置施工作业，并规定了相关施工依据、人员组织、作业资源以及作业工序的要求、标准和安全措施等。
2 施工依据2.1《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.2《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.3《国家电网公司输变电工程标准工艺示范光盘》2.4 《国家电网公司十八项电网重大反事故措施》（修订版）（国家电网生 [2012]352号）2.5 《国家电网公司输变电工程工艺标准库》（2012版）2.6《国家电网公司输变电工程标准化作业手册—变电工程分册》2.7《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.8 《电气装置安装工程接地装置施工及验收规范（GB50169-2006）2.9《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.10 《工程建设标准强制性条文电力工程部分》（2011版）2.11《电气装置安装工程质量检验及评定规程》(DL/T5161.6-2002)2.12德州华德电力勘察设计有限公司设计图纸（德州-B1407IS-D0206）3 工程量本站共安装垂直接地体30根，集中接地装置2组，水平接地体-60*6的镀锌扁钢1000米、-40*4铜排900米，接地支线-60*6的镀锌扁钢200米，等电位地网接地线-25*4铜带300米，就地端子箱与等电位地网的连接电缆1*120的电缆300米，屏柜与等电位地网的连接1*50电缆250米，1*4的软铜线300米。
4 作业资源4.1 人员组织技术员：张超组织技术方案编审、施工方案讨论、技术交底。
安全员：王霄负责现场安全工作。
质检员：王廷负责质量检查工作安装总负责：乙鹏负责整体协调所负责的所有安装中问题。
一次负责人：洪风军负责接地敷设工作。
试验负责人：李红娥负责接地电阻及导通测试工作。
