市政管道工程
市政管道分几类工程施工
市政管道分几类工程施工1. 供水管道工程供水管道工程是市政管道工程中最基础、最重要的一类工程。
城市的正常生活和发展需要充足的供水。
供水管道工程主要包括供水管道的铺设、维护和改造等工作。
铺设供水管道需要考虑供水的来源、输水的距离和管道的材质等因素，以确保供水的质量和供水的稳定性。
同时，供水管道还需要定期维护和检修，以防止管道老化或者漏水等问题的发生。
2. 排水管道工程排水管道工程是为了城市排水系统的畅通和城市防洪等目的而进行的工程。
城市的排水系统包括雨水排水系统和污水排水系统两部分。
排水管道工程主要包括雨水排水管道和污水排水管道的设计、施工和维护等工作。
排水管道需要考虑排水的速度和容量，以确保排水系统在暴雨等极端天气条件下能够有效排水，避免城市内涝和水灾等问题的发生。
3. 燃气管道工程燃气管道工程是为了城市燃气供应系统的安全和可靠而进行的工程。
城市的居民和企业需要使用燃气进行生活和生产，燃气管道工程主要包括燃气管道的设计、施工、维护和检修等工作。
燃气管道需要考虑燃气的质量和输送的安全性，以确保燃气能够正常供应并且不会发生泄漏等安全事故。
4. 电力管道工程电力管道工程是为了城市的电力供应系统的稳定和可靠而进行的工程。
城市的居民和企业需要使用电力进行生活和生产，电力管道工程主要包括电力输电线路和电缆线路的设计、施工、维护和检修等工作。
电力管道需要考虑电力的传输距离和输电量，以确保电力的稳定供应并且不会发生停电等故障。
5. 通信管道工程通信管道工程是为了城市的通信网络的畅通和发展而进行的工程。
城市的居民需要使用电话、互联网等通讯设施进行日常生活和工作，通信管道工程主要包括电话线路、光纤线路和网络设备等的设计、施工、维护和改造等工作。
通信管道需要考虑通讯设备的传输速度和容量，以确保通讯系统的正常运行并且不会发生通讯故障等问题。
综上所述，市政管道工程包括供水管道、排水管道、燃气管道、电力管道和通信管道等几类工程，每一类工程都是城市基础设施建设和市政设施改造的重要组成部分。
市政自来水管道工程施工方式
市政自来水管道工程施工方式一、施工方式概述市政自来水管道工程的施工方式主要包括开挖施工、管道铺设、连接和回填工作。
二、开挖施工1. 现场勘察：在施工前，必须进行详细的现场勘察和土壤测试，以确定开挖的深度和土质情况。
2. 挖掘土方：根据设计要求，使用合适的挖掘机械进行土方开挖，确保挖掘面平整，坡度符合要求。
3. 地下管道设施保护：施工时需注意周边地下管道设施的保护，避免损坏。
三、管道铺设1. 管道选择：根据设计要求和施工方案，选择合适的管道材料，如塑料管、钢管等。
2. 管道铺设：按照设计规定的线路和坡度要求，进行管道的排列和铺设。
在必要的位置安装支架，确保管道的牢固性。
3. 管道连接：使用专用工具或焊接技术进行管道的连接，确保连接处密封性良好。
四、回填工作1. 垫层材料选择：根据设计要求，选择合适的垫层材料，在挖掘坡底和管道之间形成一定的垫层。
2. 回填土方：使用合适的挖掘机械进行回填土方，层层压实，使土方与管道充分接触，确保地面平整。
五、安全与环保措施1. 施工现场安全：施工人员必须佩戴安全帽、防护服等安全装备，遵守操作规程，确保施工过程中的安全。
2. 环境保护：施工时要注意噪音、粉尘等对周边环境的影响，合理选择施工时间和采取防护措施，减少环境污染。
六、施工质量控制1. 管道检查：在管道铺设过程中，进行必要的质量检查，如管道的弯曲度、连接处的密封性等。
2. 施工记录：施工人员需做好施工记录，包括开挖深度、挖掘面的坡度、管道的铺设情况等，以备日后查阅。
以上是市政自来水管道工程的施工方式概述，通过合理的施工步骤和相关措施，可确保工程的质量和安全性。
市政管道工程质量保证措施
市政管道工程质量保证措施
市政管道工程是城市基础设施建设中至关重要的一环。
为了确保工程质量，以下是一些常用的质量保证措施：
1. 施工前的调查和设计：
- 在展开施工之前，必须进行详细的调查和设计，以确保管道的布局和施工方案的合理性。
- 调查包括地质、水文和地下设施等方面的研究，以确定管道敷设的最佳位置和深度。
2. 材料的选择和验收：
- 施工过程中使用的材料必须符合相关标准和规范，以确保其质量和耐久性。
- 在采购材料时，应严格按照合同规定进行验收，检查其符合性和质量。
3. 施工过程的监管：
- 施工过程必须严格按照设计要求进行，确保施工质量。
- 监管人员应在施工现场进行巡视和监督，及时发现和纠正施
工中存在的问题，防止质量问题的发生。
4. 质量检测和验收：
- 在工程完成后，必须进行全面的质量检测和验收，确保施工
质量符合要求。
- 检测包括管道的尺寸、压力测试等方面，以验证质量和性能。
5. 质量记录和文档：
- 在整个施工过程中，应详细记录各项工作和检测结果，建立
完善的档案资料。
- 这些记录和文档对于施工质量的评估和后期维护具有重要意义。
通过合理的调查和设计、材料选择和验收、施工过程监管、质
量检测和验收以及质量记录和文档的措施，可以有效地保证市政管
道工程的质量。
这些措施将有助于提高工程的耐久性和可靠性，确
保市民的生活和安全。
市政管道工程施工工期
市政管道工程施工工期是指市政管道工程从施工准备到工程竣工交付使用所需的时间。
市政管道工程施工工期的合理确定对于保证工程质量、降低工程成本、提高工程效益具有重要意义。
本文将从市政管道工程施工的特点、影响施工工期的因素以及如何合理确定施工工期等方面进行分析和探讨。
一、市政管道工程施工特点1. 施工场地复杂。
市政管道工程施工通常在市区进行，施工场地受到地面建筑物、地下管线、交通道路等因素的制约，施工条件复杂。
2. 施工技术要求高。
市政管道工程涉及给水、排水、燃气、热力等多种专业，施工过程中需要掌握较高的专业技术，保证工程质量。
3. 施工环境恶劣。
市政管道工程施工通常在地下进行，施工环境光线暗、空间狭小、通风不良，给施工带来一定困难。
4. 施工安全风险大。
市政管道工程施工过程中，存在地下管线破坏、坍塌、中毒等安全风险，施工安全管理任务艰巨。
二、影响施工工期的因素1. 设计因素。
市政管道工程设计方案的合理性、设计深度、设计变更等都会影响施工工期。
2. 施工技术因素。
施工技术水平、施工工艺、施工设备等是影响施工工期的关键因素。
3. 施工组织管理因素。
施工方案的科学性、施工进度的合理性、施工资源的配置等都会影响施工工期。
4. 外部环境因素。
包括政策、气候、交通、地质等外部环境因素，这些因素往往不可预测，对施工工期产生较大影响。
三、如何合理确定施工工期1. 充分准备。
在施工前，要做好施工准备工作，包括施工方案的制定、施工资源的配置、施工进度的合理安排等。
2. 优化设计。
设计时要充分考虑施工条件、施工技术等因素，确保设计方案的合理性和可行性。
3. 提高施工技术水平。
通过引进新技术、新工艺、新设备，提高施工技术水平，从而提高施工效率。
4. 加强施工组织管理。
建立健全施工组织管理体系，确保施工进度和工程质量的协调统一。
5. 应对外部环境因素。
充分考虑外部环境因素的影响，制定相应的应对措施，确保施工工期的顺利实现。
综上所述，市政管道工程施工工期的合理确定需要充分考虑施工特点、影响因素以及如何合理确定施工工期等方面。

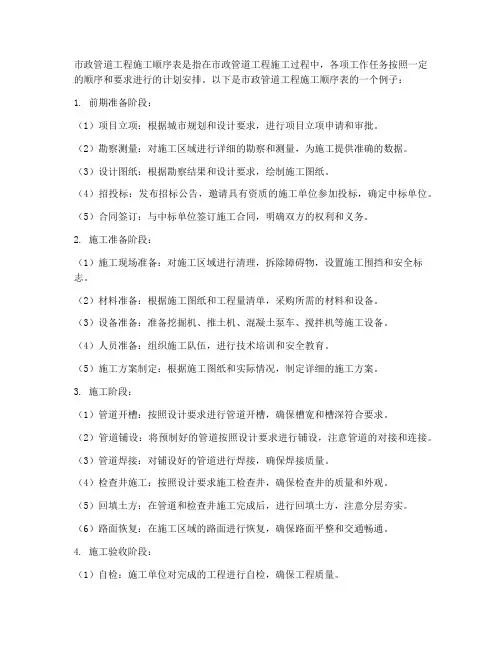

市政管道工程施工顺序表
市政管道工程施工顺序表是指在市政管道工程施工过程中，各项工作任务按照一定的顺序和要求进行的计划安排。
以下是市政管道工程施工顺序表的一个例子：1. 前期准备阶段：（1）项目立项：根据城市规划和设计要求，进行项目立项申请和审批。
（2）勘察测量：对施工区域进行详细的勘察和测量，为施工提供准确的数据。
（3）设计图纸：根据勘察结果和设计要求，绘制施工图纸。
（4）招投标：发布招标公告，邀请具有资质的施工单位参加投标，确定中标单位。
（5）合同签订：与中标单位签订施工合同，明确双方的权利和义务。
2. 施工准备阶段：（1）施工现场准备：对施工区域进行清理，拆除障碍物，设置施工围挡和安全标志。
（2）材料准备：根据施工图纸和工程量清单，采购所需的材料和设备。
（3）设备准备：准备挖掘机、推土机、混凝土泵车、搅拌机等施工设备。
（4）人员准备：组织施工队伍，进行技术培训和安全教育。
（5）施工方案制定：根据施工图纸和实际情况，制定详细的施工方案。
3. 施工阶段：（1）管道开槽：按照设计要求进行管道开槽，确保槽宽和槽深符合要求。
（2）管道铺设：将预制好的管道按照设计要求进行铺设，注意管道的对接和连接。
（3）管道焊接：对铺设好的管道进行焊接，确保焊接质量。
（4）检查井施工：按照设计要求施工检查井，确保检查井的质量和外观。
（5）回填土方：在管道和检查井施工完成后，进行回填土方，注意分层夯实。
（6）路面恢复：在施工区域的路面进行恢复，确保路面平整和交通畅通。
4. 施工验收阶段：（1）自检：施工单位对完成的工程进行自检，确保工程质量。
（2）监理验收：监理单位对完成的工程进行验收，提出整改意见。
（3）主管部门验收：市政主管部门对完成的工程进行验收，出具验收报告。
（4）工程结算：根据施工合同和验收报告，进行工程结算。
5. 后期维护阶段：（1）工程移交：将完成的工程移交给市政管理部门，进行后期维护和管理。
（2）保修期内维修：在保修期内，对出现的工程问题进行维修和整改。
市政管道工程
由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。 为防止雨水流入，盖顶应略高于地面。
（2）雨水口
功能：收集地表径流的雨水，将其引入雨水管道。 位臵：道路交叉口、直线上一定距离（25-50m）处、
路缘石低洼地。 构造：由基础、井箅、井筒、连接管组成。
按照集水方式可分为
检查管材、并进行排管
排管
下管方法
人工下管
管径小、重量轻、沟槽浅、施工现场不便于机械操作时 有撬棍压绳法和立管压绳法两种方法 管径大、重量大、沟槽深、便于机械操作时 有单节下管和联合下管两种方法
机械下管
机械下管
人工下管
单节下管
联合下管
③稳管
确保管道稳定在设计的空间位臵上 对中
塑料管电熔焊接
PE管
（5）新型管材
HDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等
FRP管
3.给水管件
①配件
在管道的转弯、分支、变径及连接其他设备处使用 如：三通、四通、弯头、异径管（变径管）、短管（变
接口）等。
②附件 输配水控制
止回阀：控制水流只朝一个方向流动，防止倒流 排气阀：排骨管道中的气体，减小水流阻力 泄水阀：排空管道，清除沉淀物 消防栓：消防车取水设施
污水来源
生活污水、工业废水、降水径流
概念
由于各种污水的水质不同，可以采取不同的管道系统来
排除。这种不同排除方式称为排水体制。
分类
合流制：直泄式、截流式和全处理 分流制：完全、不完全
分流制和合流制的比较
环境保护
分流制排水系统灵活，适应发展需要及城市卫生要求；合 流制易对水体带来一定程度的污染。 合流制造价比完全分流制一般要低20%~40%。 合流制管道不易沉积，污水处理运行管理复杂；分流制流 量稳定不易沉积，污水处理易于管理。 合流制管线单一，易敷设
市政管道工程施工方案
市政管道工程施工方案一、前言随着城市化进程的加快，市政管道工程建设成为城市建设中不可或缺的一部分。
市政管道工程包括给水排水管网、燃气管网、热力管网等，是城市基础设施建设的重要组成部分，直接影响城市居民的生活品质和城市运行的稳定性。
因此，市政管道工程的施工方案制定和实施至关重要，对于工程质量、安全和进度具有直接的影响。
本文将从市政给水管道工程施工方案的制定和实施进行详细介绍，包括管道材料选择、施工组织设计、施工技术措施、安全防护措施等方面，旨在为相关从业人员提供参考，确保市政管道工程施工的顺利进行。
二、市政给水管道工程施工方案1. 管道材料的选择市政给水管道工程中常用的管道材料包括铸铁管、钢管、塑料管、复合管等。
在选择管道材料时，需要综合考虑材料的强度、耐腐蚀性、施工便利性、使用寿命等因素，并根据工程的具体要求进行选择。
一般情况下，城市主干道和主要干管采用钢管或铸铁管，次干道和支管采用塑料管或复合管，以确保管道的稳定性和耐久性。
2. 施工组织设计施工组织设计是市政给水管道工程施工方案的重要组成部分，涉及施工人员配备、机械设备配置、施工工艺流程等方面。
在施工组织设计方面，需要合理调配施工人员，确保施工队伍的稳定性和施工质量；合理配置施工机械设备，保证施工进度和效率；制定施工工艺流程，确保施工安全和质量。
3. 施工技术措施市政给水管道工程的施工技术措施包括开挖、铺管、连接、试压、保温等环节。
在开挖作业中，需要根据地质情况合理选择开挖方法和施工机械，确保开挖作业的安全和高效进行；在铺管和连接作业中，需要确保管道的平整和连接的牢固，避免管道渗漏和漏水现象；在试压和保温作业中，需要确保施工工艺符合规范，并按照要求进行试压和保温，保证管道的正常使用。
4. 安全防护措施市政给水管道工程施工过程中需要严格执行相关安全防护规定，确保施工现场的安全。
安全防护措施包括施工现场的围栏、安全标识、作业票制度、安全技术交底等措施，确保施工人员的安全和施工设施的安全。
市政管道道路工程施工方案
市政管道道路工程施工方案一、工程概述市政管道道路工程是指围绕城市基础设施和城市交通建设而展开的一系列工程，包括市政管道建设、道路建设、排水系统建设等内容。
该工程涉及到城市的基础设施和居民出行的方便性，所以其施工方案需要较为详细和全面。
本次市政管道道路工程施工方案主要包括了工程的总体介绍、施工内容、施工过程、质量安全控制以及环保节能等方面的内容。
二、施工内容1. 市政管道建设市政管道是城市基础设施的重要组成部分，主要包括给水管道、燃气管道和污水管道等。
在施工过程中，应根据设计要求，按照有关规范和标准，选材、安装、测试和验收等工作。
2. 道路建设道路建设是城市交通建设的重要内容，包括道路平整、路面铺设、标线标识等工作。
在施工过程中，应注意施工进度和质量，保证道路的使用功能和安全性。
3. 排水系统建设排水系统是城市基础设施的重要组成部分，主要包括雨水排水和污水排水等。
在施工过程中，应根据设计要求，进行排水管道和检查口等设施的安装和测试验收。
三、施工过程1. 施工准备阶段根据工程要求，完成施工图纸、材料采购、设备调试等准备工作。
同时，制定安全生产、环境保护等施工管理方案，做好施工前的各项准备工作。
2. 施工中期阶段按照设计要求合理组织各项施工工作，做好材料使用、设备操作、施工协调等工作。
同时，严格控制施工进度和质量，确保工程按时按质完成。
3. 施工收尾阶段施工完成后，对工程进行验收，完成竣工图纸的整理和归档工作。
同时，做好施工现场的清理和环境保护工作，保证施工场地的整洁和安全。
四、质量安全控制在施工过程中，应按照工程要求，制定严格的质量控制措施，确保施工质量符合设计要求。
同时，严格遵守安全生产规定，做好施工现场的安全防护和事故预防工作。
五、环保节能在施工过程中，应加强对环境的保护和节能减排工作，合理利用资源，减少对环境的影响。
同时，合理安排施工作业，减少作业噪音和粉尘，保证施工现场的环境质量。
六、总结市政管道道路工程施工方案涉及到城市基础设施和城市交通建设的重要内容，其施工方案需要全面、详细和科学。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、给水管道工程
1.组成
给水系统
包括取水、处理、输水、配水等设施
给水管道工程
输水管道、配水管网
输水管道
从水源向水厂,从水厂向配水管网输水。不向沿线两侧 配水，常采用两条平行的管线。
配水管网
分布在整个供水区域，接受输水管道的水，并分配到各 用户的接管点上。
2.布置形式
或对渗漏要求特别高的地段。 管口形式:法兰、承插 常见管材：钢管、铸铁管
铸铁管
（4）塑料管道
施工方便、材质轻、内壁光滑；强度较低、刚性差、热 胀冷缩大、在日照下易老化。
管口连接:粘接、电熔焊接 常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。
塑料管电熔焊接
PE管
（5）新型管材
③混凝土带形基础
沿管道全长铺设带状水泥混凝土
适用于各种土质,特别是土壤条件差、震区、重要管 道等。
按管座的形式，分为90度、135度、180度、360度四 种管座基础，根据管道埋置深度选择。
2.排水管道附属构筑物
（1）检查井
功能:便于对管道衔接以及定期检查和疏通。 位置：管道交汇、转弯、尺寸或坡度改变处、跌水、相
未建让已建 临时让永久 小管让大管 压力管让重力管 可弯管让不可弯管
2.埋深
①管顶覆土的作用
防止管道内的水冰冻 扩散应力,保护管道不因各地地面荷载而破坏 满足管道衔接要求，保证排水坡度
②影响因素
地面荷载、管材强度、 管道衔接情况、敷设位置、冰 冻线深度等。
③一般规定 非冰冻地区
a)正交式 b)截流式 c)平行式 d)分区式 e)分散式 f)环绕式
四、管道布置
1.布置要求
①尽量布置在人行道、非机动车道和绿化带下方,以减少管 道施工检修对交通的影响。
②尽量避免与河流、铁路及其他管线交叉。 ③排水管道属于重力流，管道纵坡尽可能与道路纵坡一致。 ④布置原则:
第二节 管道工程识图
管道材料、构造 附属构筑物 管道平面图 管道纵断面图 构筑物详图
一、管道材料
1.基本要求
具有足够的强度和一定的刚度 管道内壁表面光滑,减小水流阻力 具有一定的耐腐蚀能力 具有足够的密闭性 易加工，经济
2.常用管材
（1）混凝土管和钢筋混凝土管
强度高、取材方便；抗酸碱及抗渗性差、接头多、自重 大,运输中易破损。
HDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等
FRP管
3.给水管件
①配件
在管道的转弯、分支、变径及连接其他设备处使用 如:三通、四通、弯头、异径管（变径管）、短管（变
接口）等。
②附件 输配水控制
止回阀:控制水流只朝一个方向流动,防止倒流 排气阀：排骨管道中的气体，减小水流阻力 泄水阀பைடு நூலகம்排空管道，清除沉淀物 消防栓：消防车取水设施
隔一定距离的直线段上。 构造：由井底、井身、井盖组成。
井底
一般采用低标号混凝土、基础采用碎、卵石或混凝土；
宜设流槽,并使流槽底具有一定坡度，以降低水流阻力，防 止淤积；
流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人 员下井时立足，即沟肩。
井身
以砖、石砌筑,也可以钢筋混凝土现浇。
排水系统
收集、输送、处理和利用污水的工程设施
排水管道工程
由管道和附属构造物组成
2.排水体制
污水来源 生活污水、工业废水、降水径流
概念
由于各种污水的水质不同,可以采取不同的管道系统来 排除。这种不同排除方式称为排水体制。
分类
合流制：直泄式、截流式和全处理 分流制：完全、不完全
分流制和合流制的比较
《规范》规定:在车行道下,管顶最小覆土深度一般不小 于0.7m；在人行道下，不小于0.6m。
冰冻地区
给水管道：通常覆土厚度应大于最大冰冻深度。 排水管道：冰冻深度不大的地区，宜埋设在冰冻线以下。
作业
1.给、排水管道系统各有哪些布置形式？ 2.排水体制有哪几种形式,各有何特点？应用情
况如何？
二、管道构造
1.基础
包括:地基、基础、管座
管道 管座 基础 垫层
地基
①砂土基础
弧形素土基础、砂垫层基础
适用于土壤条件非常好、无地下水的地区,管道直径小 于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在 车行道下的次要管道及临时性管道。
②混凝土枕基
在管道接口下设混凝土垫块 适用于土壤条件较好、无地下水的地区,给排水支管。
环境保护
分流制排水系统灵活,适应发展需要及城市卫生要求；合流 制易对水体带来一定程度的污染。
基建投资
合流制造价比完全分流制一般要低20%~40%。
维护管理
合流制管道不易沉积，污水处理运行管理复杂；分流制流 量稳定不易沉积，污水处理易于管理。
施工方面
合流制管线单一，易敷设
3.布置形式
适用于土质不良地段、穿越铁路、道路时。 管口形式:承插、平口、企口
预应力钢筒混凝土管 PCCP
钢筒混凝土管
现浇钢筋混凝土管渠
（2）陶土管
上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。 适用于排除酸性工业废水或地下水有侵蚀性时。 管口形式:承插、平口
（3）金属管
强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。 适用于抗震等级高、地下水位高或承受高压、流砂严重
输水管道
重力输水:适用于水源地地形高于给水区,且高差足够大 压力输水：适用于水源地与给水区高差不大，或水源地低
于给水区 重力压力相结合：适用于地形复杂且输水距离较长
配水管网
树枝状:管线短、简单、投资少；可靠性差,水质易变坏 环状：可靠性高；管线长，复杂，投资多
三、排水管道工程
1.组成
市政管道工程
第一节 管道工程概述 第二节 管道工程识图 第三节 管道开槽施工 第四节 管道不开槽施工 第五节 附属设施施工
第一节 管道工程概述
给水管道工程 排水管道工程 管道布置要求
一、市政管道分类
市政管道工程按其功能主要分为:
给水、排水、燃气、热力、电力和电信六大类。
给水：供应生活、生产、消防等用水 排水：收集污水雨水,并输送到处理厂 燃气：输送分配燃气 热力：输送分配热源中产生的热水或蒸汽 电力：动力、照明、电车 电信：市话、光纤、电视、专用通信
